اختصاصی: بررسی مادربرد ASUS ROG STRIX X299-E GAMING

اینتل چیپ ست جدید خود را با نام X299 معرفی کرد و در مدت زمان کمی مادربردهای مبتنی بر این چیپ ست با برند های مختلف وارد بازار شدند. ایسوس یکی از بزرگترین شرکای تجاری اینتل، مانند همیشه با دست پر به میدان آمده است تا دوستداران این برند و اینتل را خوشحال سازد. این بار قصد داریم یکی از پرچمداران این چیپ ست را بررسی کنیم هر چند در این مدت خبرهای کاملی از این محصولات در وب سایت سخت افزار مگ منتشر شده است. اگر به دنبال خرید پردازنده های قدرتمند اینتل هستید بهتر است دیگر به دنبال خرید مادربردهایی با چیپ ست X99 نباشید زیرا با ورود X299 تولید X99 به پایان رسیده است و دیگر نمی توان این محصولات را در آینده ای نزدیک در بازار مشاهده کرد.

معرفی

ایسوس نام شرکتی است که در سال 1990 فعالیت خود را آغاز کرد و امروزه یکی از بزرگترین تولید کنندگان محصولات رایانه و تجهیزات جانبی است. نام این شرکت بر گرفته از اسب بالدار افسانه های یونان باستان است که مانند نامش، در زمان کمی محصولاتش در 5 قاره جهان حضور پیدا کرد. امروزه سبد کالایی این شرکت بسیار گسترده شده است به طوری که می توان محصولاتی همچون گوشی های هوشمند، لپ تاب، تبلت، مادربرد مبتنی بر پردازندهه های اینتل و AMD، کارت گرافیک مبتنی بر کارت های انویدیا و رادئون، مانیتور، صفحه کلید و موس، محصولات شبکه، ساعت هوشمند، کامپیوتر های آماده و All In One، کامپیوتر های کوچک، کروم بوک، کارت صدا، هدفون، اسپیکر و بسیاری از تجهیزات جانبی دیگر را در سبد محصولات این شرکت مشاهده کرد. یکی از پر طرفدارترین محصولات ایسوس، سری گیمینگ این شرکت است که با نشان ROG و STRIX شناخته می شود.

نمای بیرونی و بسته بندی

ایسوس همچون همیشه جعبه ای با رنگ زمینه مشکی را برای محصول خود در نظر گرفته است. بروی جعبه تصویر کاملی از مادربرد به همراه نشان گیمینگ ایسوس یعنی ROG، نام محصول، پشتیبانی از پردازنده های سری X، اینتل اپتان، مولتی گرافیک SLI، مولتی گرافیک CROSSFIRE، نورپردازی RGB و همگام سازی آن با دیگر قطعات و جایگاه پنل های ساخته شده با چاپگرهای 3 بعدی را مشاهده کرد.

پشت جعبه مانند نمای روبرو، تصویری کامل از مادربرد قرار گرفته است که می توان در صورت آشنا نبودن با چهره آن، قبل از خرید مشخصات و تصویری از آن را بروی جعبه مشاهده کرد. توضیحاتی در مورد پنل I/O، مختصر مشخصات مادربرد، توضیحاتی در مورد نورپردازی، خنک کننده M.2 و استفاده از USB 3.1 Gen2 در پشت جعبه نقش بسته است.

طراحی و ساختار

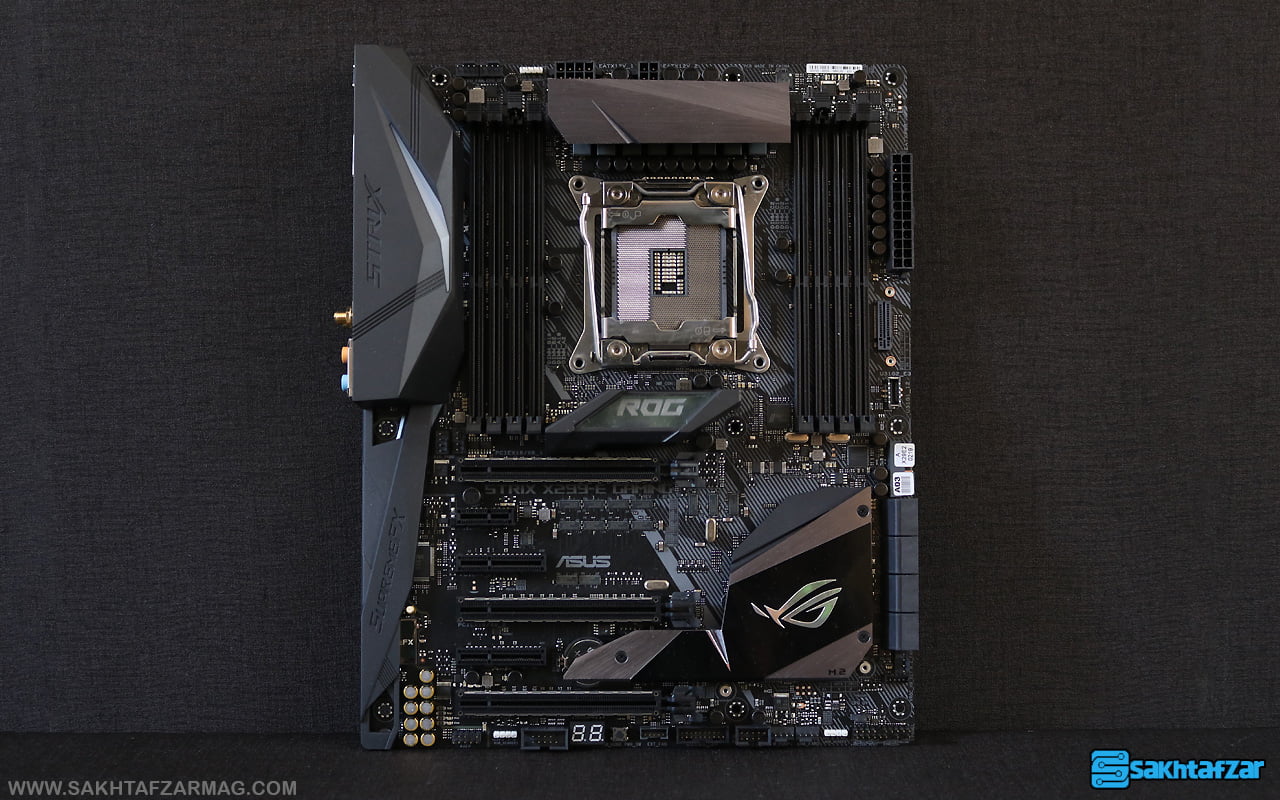

این مادربرد با ابعاد 244 در 305 میلی متر در رده مادربردهای ATX قرار می گیرد که ابعادی بسیار محبوب برای بسیاری از کاربران است. زمانی که مادربرد را از جعبه خارج می کنید با محصولی جذاب روبرو می شوید. به واقع ایسوس را باید استاد ساخت مادربرد های جذاب از نظر بصری دانست. استفاده از پنل های حجیم سه بعدی در کنار استفاده از مدار چاپ سفارشی، جذابیت بصری بالایی را برای کاربر به وجود آورده است. البته از نظر نگارنده طراحی مادربرد شلوغ است و تا حدودی این شلوغ بودن در طراحی، چشم را بعد از مدتی از گردش بیش از حد در فضای مادربرد خسته می کند.

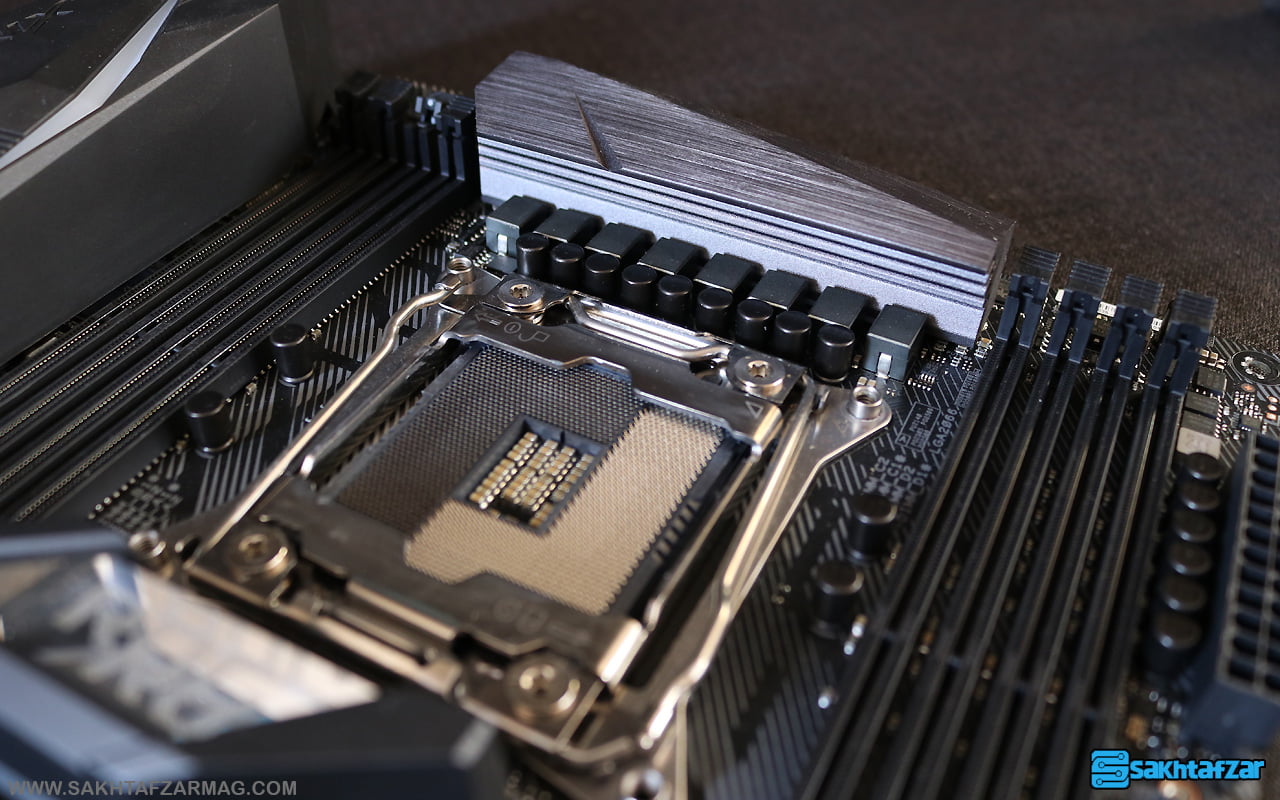

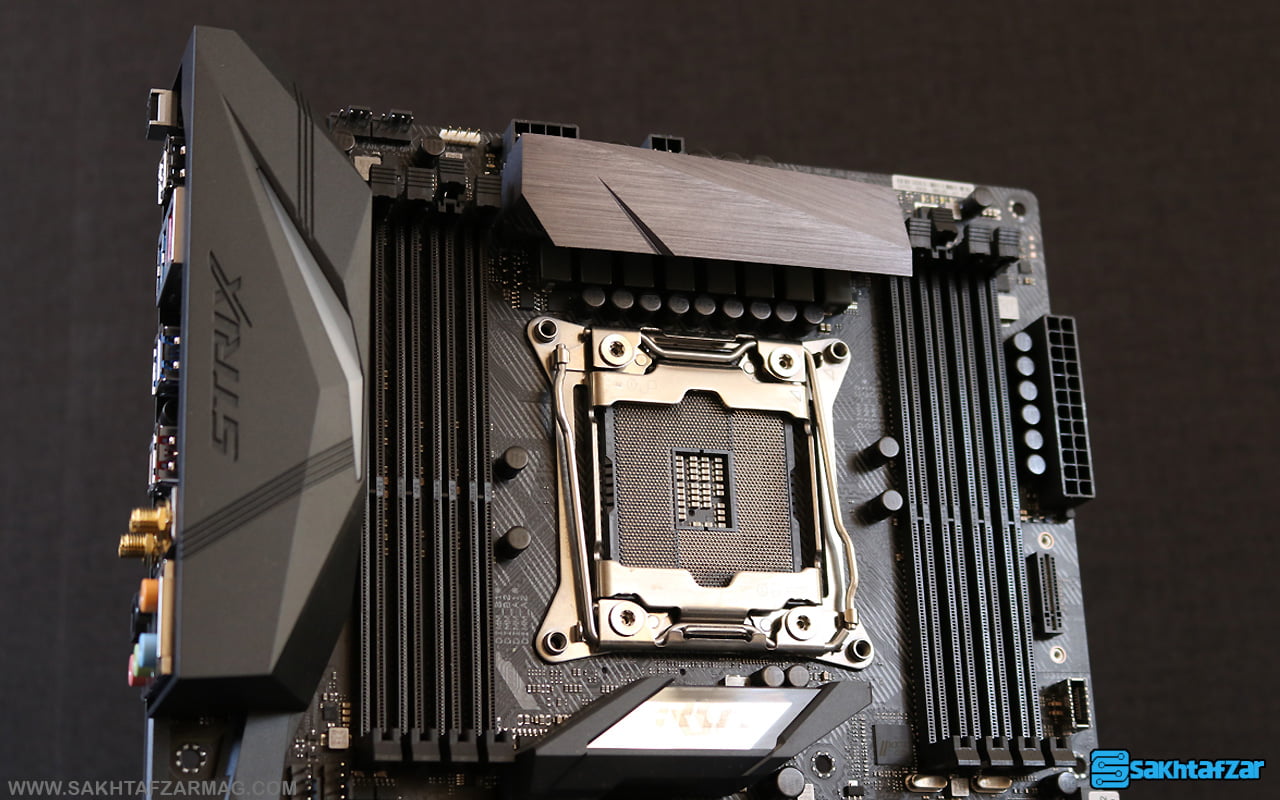

در بخش پردازنده، سوکت 2066 این مادربرد قابلیت پشتیبانی از پردازنده های 14 نانومتری سری X  را داراست. قبل از نصب پردازنده باید روکش محافظ پلاستیکی را از روی سوکت جدا سازید و این نکته را هم در نظر داشته باشید که مادربردهای X299 همچون پدران خود از دو گیره برای قفل کردن پردازنده استفاده می کنند پس از بسته بودن و نوع بستن گیره ها اطمینان حاصل نمایید. پین های استفاده شده در بخش سوکت پردازنده با روکش طلایی مورد استفاده قرار گرفته است تا رسانایی و پایداری در ارتباط با پردازنده را در تمام شرایط عالی نگه دارند. پشتیبانی از تکنولوژی Turbo Boost 3.0 از دیگر مواردی است که می توان در این بخش عنوان کرد.

ایسوس برای این مادربرد مدار قدرت با پیکربندی 8 فاز دیجیتال را در نظر گرفته است که سبب می شود پردازنده با پایداری بهتر در افزایش فرکانس، کار خود را انجام دهد. در کنار این مدار قدرت، وجود کنترلرهای  DIGI + PWM توانسته است عملکرد پردازنده را به خوبی در دست بگیرند. ایسوس در مادربردهای خود از فناوری PRO CLOCK II استفاده می کند که در این حالت زمان بوت کاهش می یابد و پایداری در اورکلاک پردازنده و اورکلاک های سنگین به حداکثر می رسد.

*محدوده اورکلاکینگ BCLK با توجه به قابلیت پردازنده، خنک کننده، پشتیبانی مادربرد و گزینه های تنظیم می تواند متفاوت باشد.

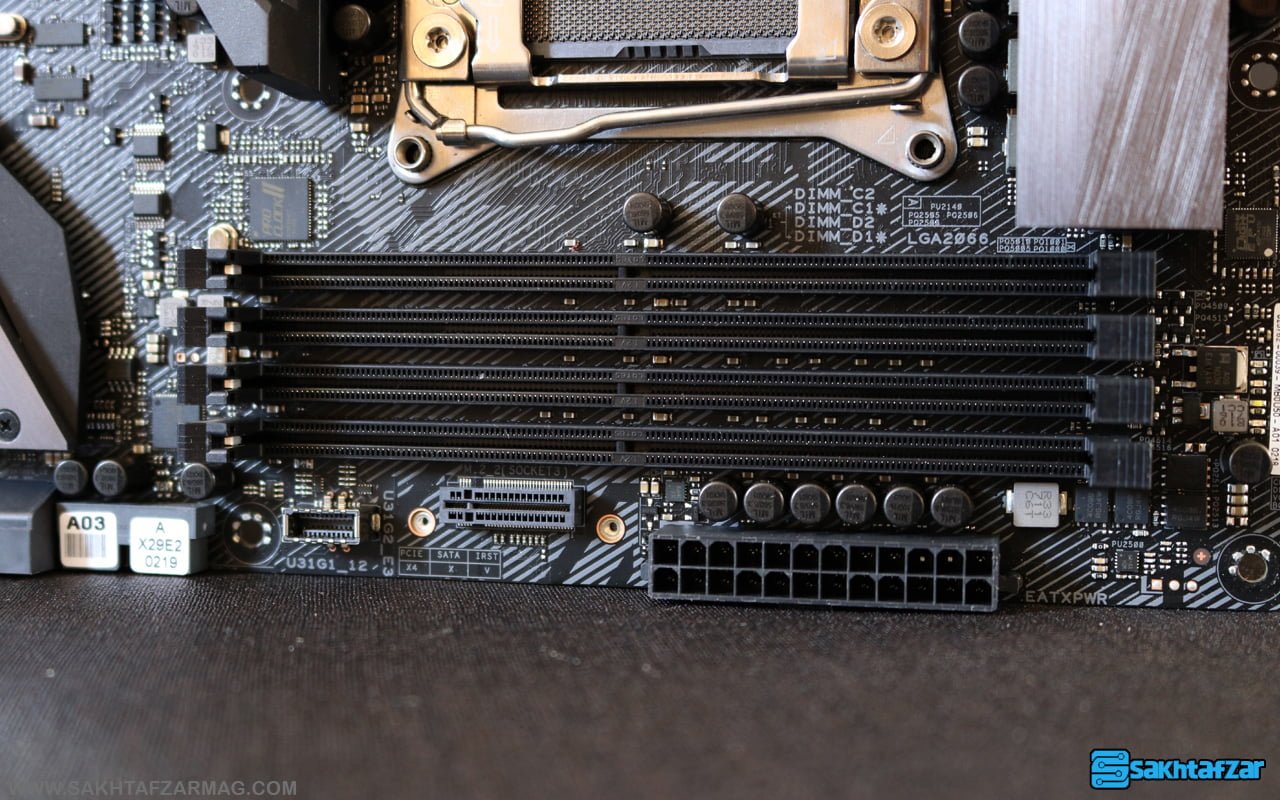

در بخش حافظه شاهد 8 اسلات DIMM هستیم که با رنگ مشکی در سمت راست و چپ پردازنده خودنمایی می کنند. این مادربرد قابلیت پشتیبانی از 128 گیگابایت حافظه را داراست اما باید این نکته را به خاطر داشته باشید که این مقدار پشتیبانی از حافظه تنها در صورت استفاده از پردازنده های سری X که دارای 6 هسته پردازشی یا بالاتر هستند امکان پذیر است. اگر از پردازنده های 4 هسته ای خانواده X استفاده می کنید، تنها می توانید 4 اسلات از DIMM را در اختیار داشته باشید و تا حداکثر 64 گیگابایت را به کار گیرید.

فرکانس پایه رم ها در این محصول برابر با 2133، 2400 و 2666 مگاهرتز است که در صورت فعال کردن پروفایل XMP، می تواند تا 4133 مگاهرتز و بیشتر از آن را در اختیار کاربر قرار دهد. یکی از مزیت های مادربردهای جدید ایسوس این است که در تمام اسلات های رم می توان مقدار بالایی از فرکانس را لحاظ کرد.

در کنار اسلات های سمت راست پردازنده، 3 مورد به چشم می خورد که با هم این موارد را مرور می کنیم.

*کانکتور 24 پین برق مادربرد با طراحی بهینه تر برای ارتباطی بهتر و امن تر بروی این مادربرد قرار گرفته است.

*پورت M.2 که در صورت تمایل کاربر برای استفاده از آن باید به وسیله براکت فلزی موجود در جعبه به کار گرفته شود.

*پورت هدر USB 3.1 از نوع Gen 2 که امکان استفاده از پورت های USB با سرعت بالا را بروی کیس مهیا می سازد.

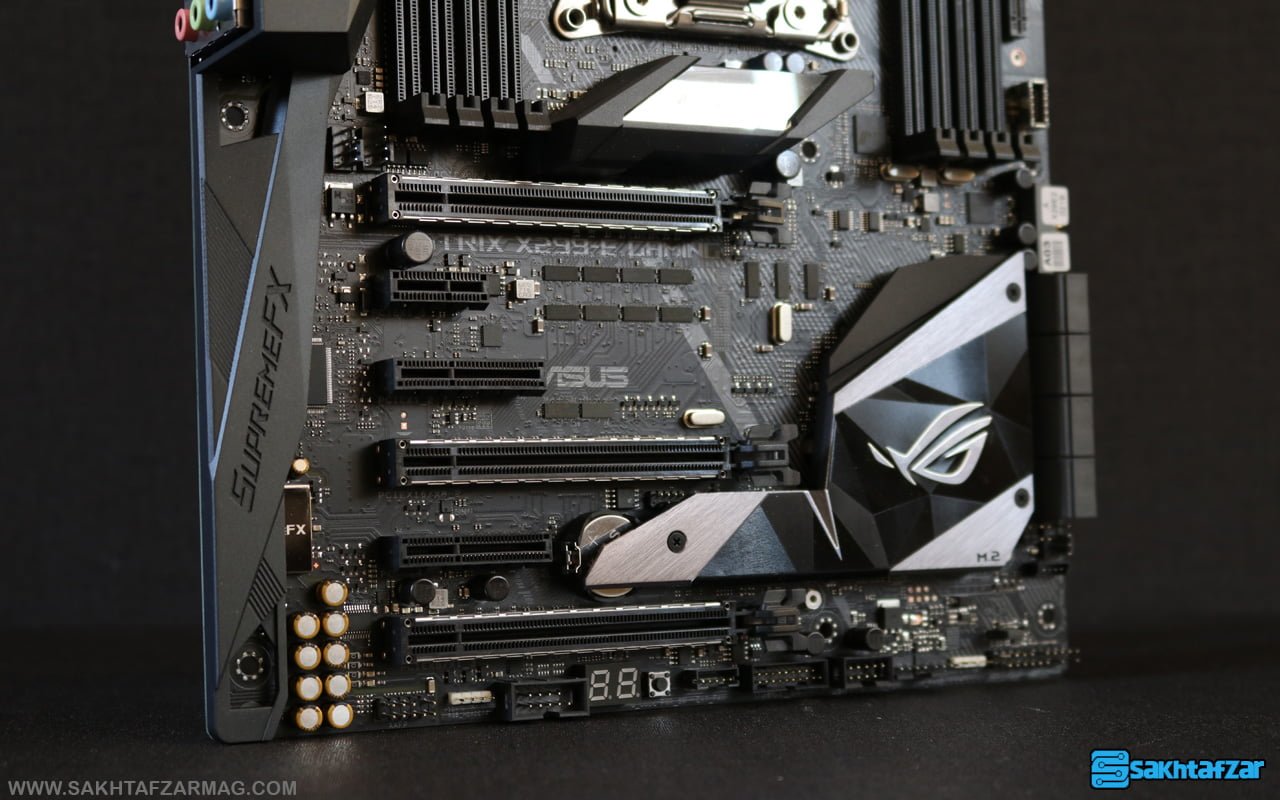

ایسوس هوای دوستداران مولتی گرافیک را دارد. در اسلات های PCIe شاهد 3 اسلات PCI Express X16 هستیم که چینش خوبی را به کاربر هدیه می دهد. از این اسلاتها می توان با چینش X16 در صورت استفاده از یک کارت گرافیک، چینش X16/X16 برای استفاده از 2 کارت گرافیک و یاX16/X16 /X8 برای استفاده از 3 کارت گرافیک بهره برد. این چینش را باید بهینه ترین چینش برای مولتی گرافیک دانست. و اما 3 اسلات PCIe دیگر در این بین قرار گرفته اند که می توان برای نصب قطعات جانبی از آن ها استفاده کرد.

اگر از خنک کننده های مایع استفاده می کنید یا قصد خرید این نوع خنک کننده ها را دارید، ایسوس در تمام محصولات جدید خود این خنک کننده ها را پشتیبانی می کند. در بالای اسلات های PCIe تعداد یک کانکتور برای پمپ خنک کننده مایع و در کنار اسلات های رم کانکتور دیگری برای اتصال فن خنک کننده در نظر گرفته شده است.

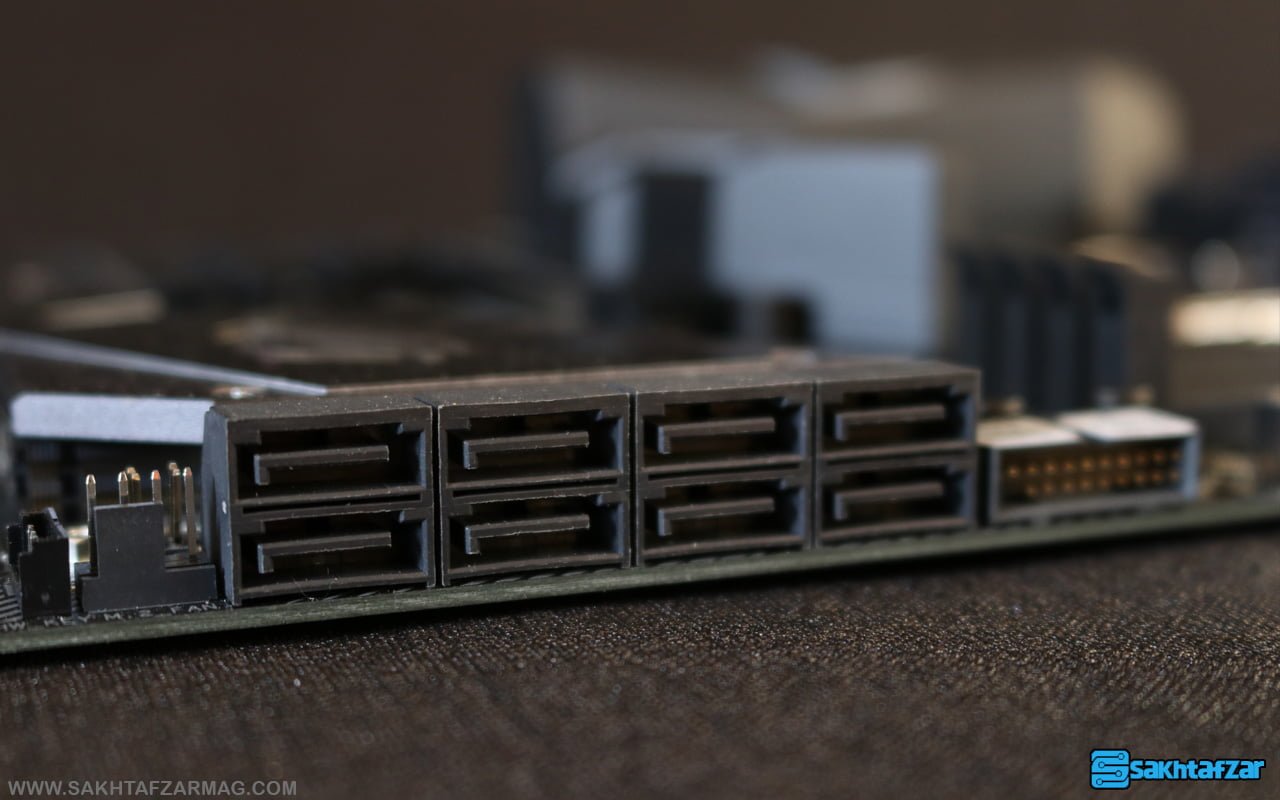

در سمت راست مادربرد مجموع 8 پورت ساتا 6 گیگابیت در ثانیه دیده می شود که تعداد مناسبی برای یک مادربرد رده بالا محسوب می شود.

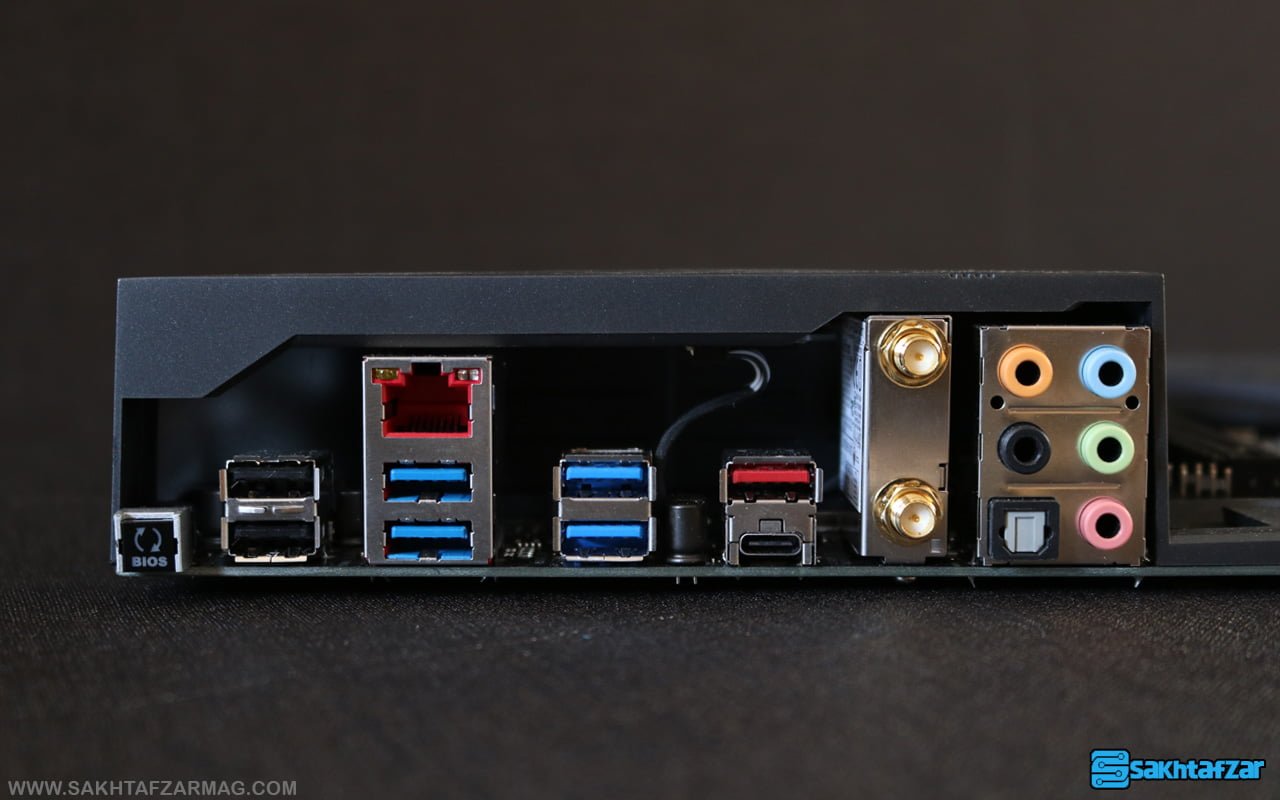

پنل I/O در این مادربرد شامل دکمه USB BIOS Flashback برای بک آپ گیری بایوس از طریق فلش، تعداد 2 پورت USB 2.0، تعداد 4 پورت USB 3.1 Gen1، تعداد 2 پورت USB 3.1 Gen2 از نوع Type-C و Type-A، یک پورت LAN از نوع RJ45، ماژولار وای فای، تعداد 5 جک 3.5 میلی متری صدا و یک جک S/PDIF است. نبود گرافیک مجتمع در پردازنده های مورد استفاده باعث شده است تا از پورت های HDMI و DP در این مادربرد خبری نباشد.

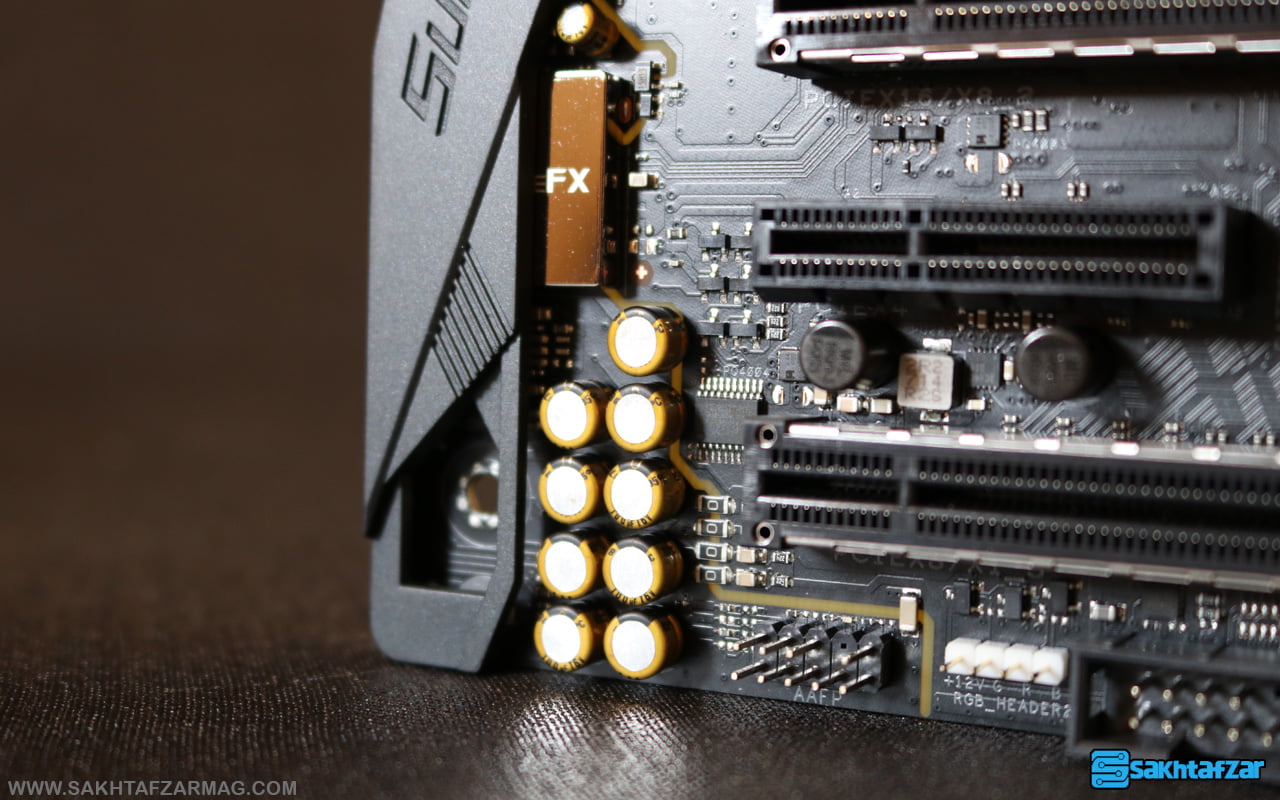

ایسوس کارت صدایی با نام ROG SuoermeFX را در اختیار این محصول قرار داده است. در این کارت صدا شاهد یک مدار خوب همراه با Realtek S1220A و کدک های صوتی با کیفیت بالا هستیم. استفاده از خازن های طلایی Nichicon که این روزها در اکثر مادربردهای بروز دیده می شود، برای فیلتر کردن صدا و جدا کردن ناخالصی ها به همراه آکوستیک کردن آن و از بین بردن تداخل در حجم بالا به کار گرفته شده است که می تواند با ایجاد جلوه های صوتی، گزینه مناسبی برای گیمرها و عاشقان موسیقی باشد. صدای تولید شده از این کارت صدا کاملا مناسب است و با وجود 7.1 کانال بودن و ایجاد حداکثر میزان 115 دسیبل (تا 120 هم ممکن است پیش برود) دیگر احتیاجی به صرف پول اضافه برای خرید کارت صدای جدا نیست. از ویژگی های این کارت صدا می توان به پشتیبانی از DTS و حمایت از هدفون ها به میزان 600 اهم اشاره کرد.

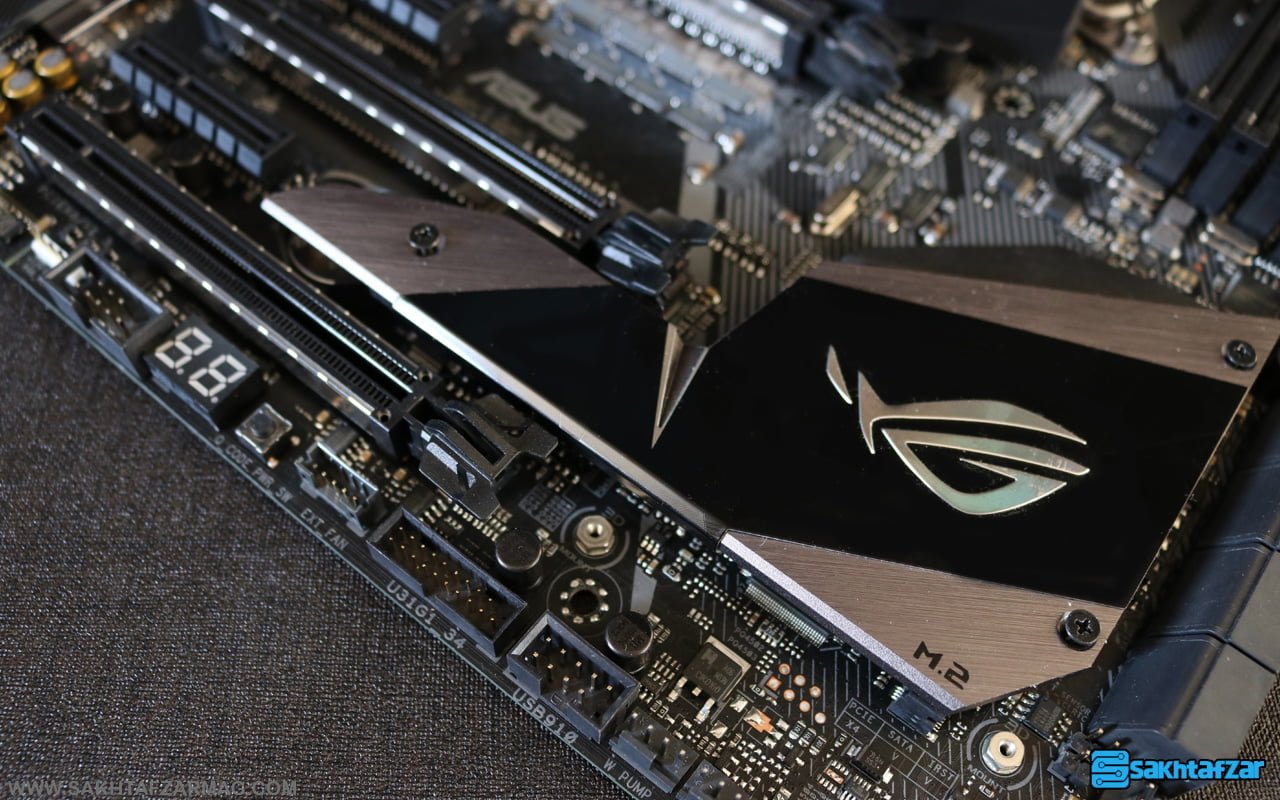

ایسوس در مادربردهای جدید خود از ویژگی جذابی استفاده کرده است که البته رقیبان به شیوه ای دیگر آن را به کار گرفته بودند. استفاده از سینک خنک کننده غیر فعال برای M.2، ویژگی مثبتی است که اخیرا ایسوس بروی آن حساب باز کرده است. البته نکته ای که در این میان جذاب است این است که می توان بجای استفاده از خنک کننده غیر فعال، از خنک کننده های فعال برای خنک کردن M.2 استفاده کرد. بر اساس گفته ایسوس هیت سینک M.2 می تواند تا 15 درجه سانتی گراد، سالید شما را خنک تر نگه دارد.

 *چیپ ست nuvoton را می توان در کنار قطعات کارت صدا مشاهده کرد. این عضو از مادربرد قادر به نظارت پارامترهای مهم در سخت افزارهای استفاده شده از جمله ولتاژ، سرعت فن و درجه حرارت است.

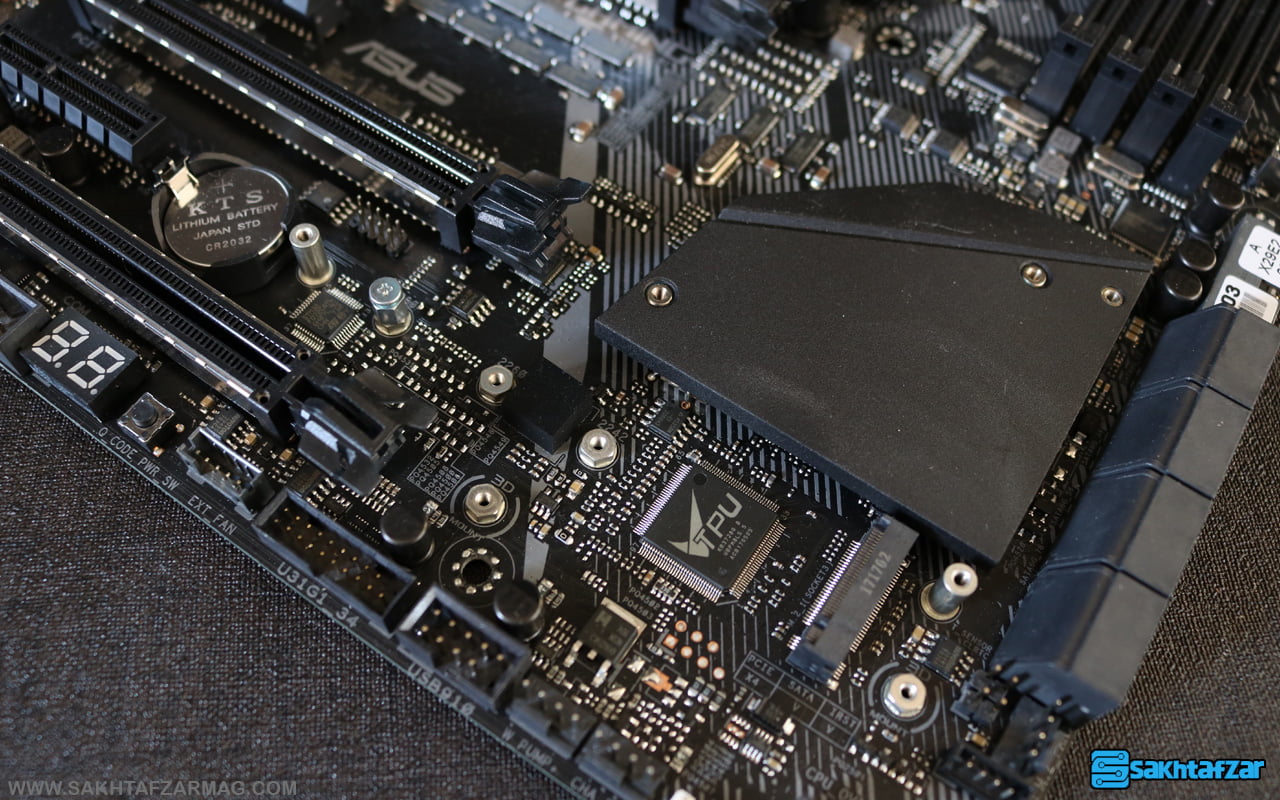

*TPU واژه ایست که ایسوس از آن برای قدرت بخشیدن به پردازنده استفاده می کند. در این ویژگی مادربردهای ایسوس قادر هستند تا به صورت خودکار شتاب دهنده ای را برای پردازنده در نظر بگیریند تا عملکرد پردازنده به میزان 37 درصد سریع تر از حالت معمولی باشد.

*ASMEDIA  آمده است تا محدودیت ها در فضای انتقال داده را کاهش دهد. این نسل جدید باعث شده است تا USB 3.1 با رابط PCIe 3.0 X2 بجای  PCIe 3.0 X1 پیکره بندی شود. این مورد باعث می شود تا پهنای باند بیشتر را در کنار راندمان بالا در انتقال داده داشته باشید. یکی دیگر از ویژگی های ASMEDIA مدیریت پورت های ورودی است.

*تکنولوژی LANGurd را باید گزینه مهمی برای گیمرهایی که بازی آنلاین انجام می دهند دانست. این تکنولوژی با پایداری در ارتباطات و محافظت در برابر تداخلات الکترومغناطیسی عملکرد بهتری را در اختیار کاربر قرار می دهد.

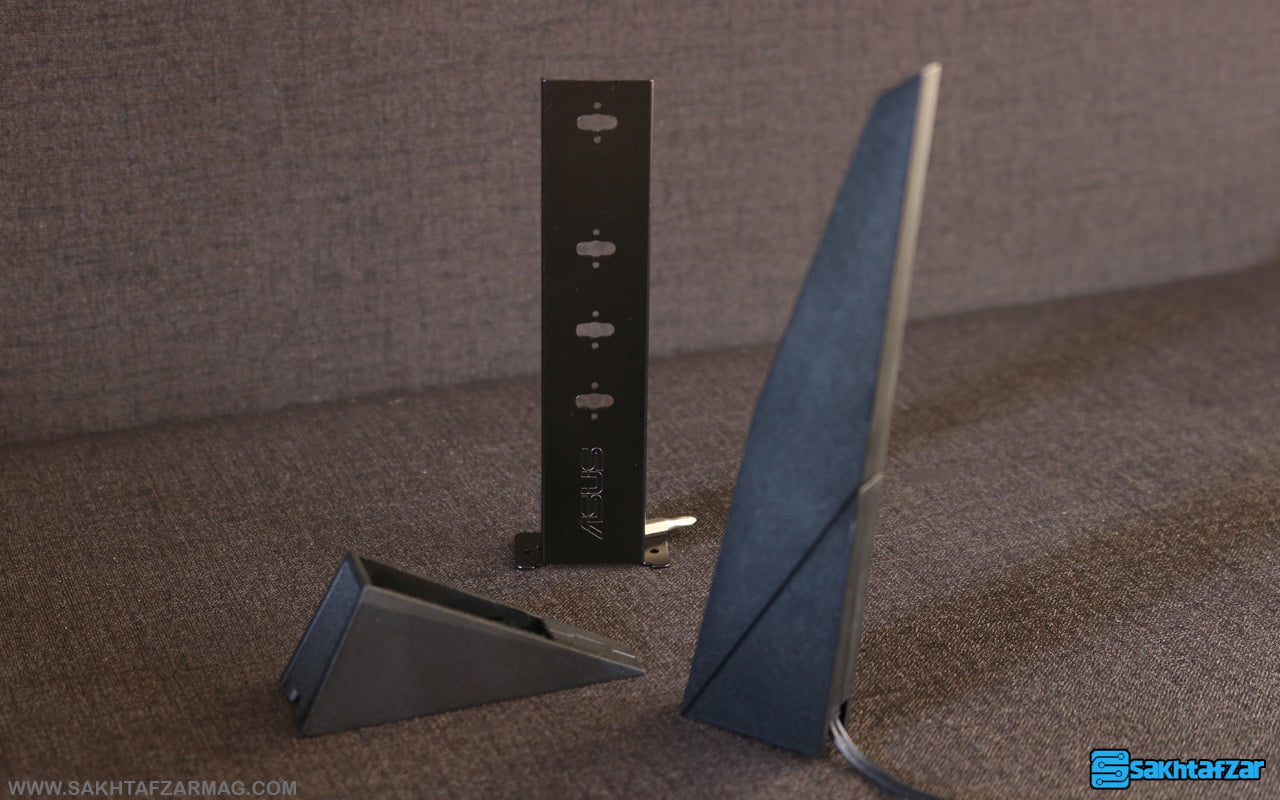

استفاده از دانگل ارتباط بی سیم یکی دیگر از ویژگی های خوب این مادربرد است. وجود Wi-Fi با دو باند 2.4 و 5 گیگاهرتز باعث شده ست تا کاربر 867 مگابیت در ثانیه را در اختیار داشته باشد (البته این سرعت بسته به عوامل مختلف می تواند متفاوت باشد). همچنین ویژگی MIMO باعث می شود تا چند کاربر به طور همزمان تجربه بهتری را از سرعت بالای اتصال داشته باشند. بلوتوث نسخه 4.2 از دیگر مواردی است که ارتباط با کامپیوتر را به وسیله این دانگل راحت تر کرده است. البته این نکته را هم باید ذکر کنیم که ویندوزهای 7 و 8.1 تنها می توانند از نسخه 4.0 بلوتوث استفاده کنند و برای پشتیبانی از نسخه 4.1 و 4.2 حتما باید بروی سیستم ویندوز 10 را نصب داشته باشید. تمام این موارد در کنار چیپ ست Intel Gigabit باعث شده است تا کاربر نتیجه بهتری را از شبکه خود دریافت کند و بار کمتری را در پردازنده شاهد باشد.

*در تصویر زیر براکت M.2 را هم مشاهده می کنید.

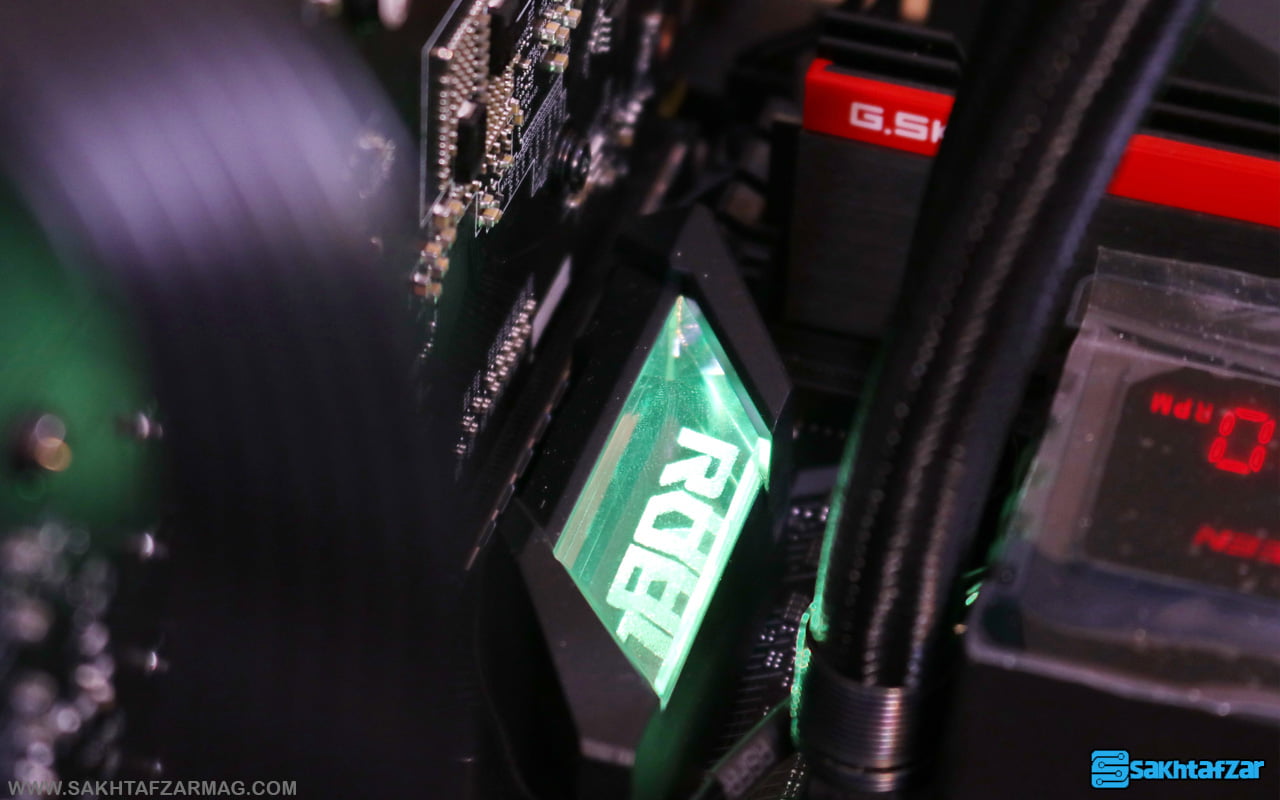

نورپردازی این روزها در اکثر مادربردها دیده می شود و این مادربرد هم از این نورپردازی بی نصیب نمانده است. نورپردازی RGB را می توان در پنل قرار گرفته بروی I/O و مرکز مادربرد مشاهده کرد که با طراحی عالی توانسته است نورپردازی را به صورت سه بعدی نمایان کند.

 نرم افزارهای جانبی

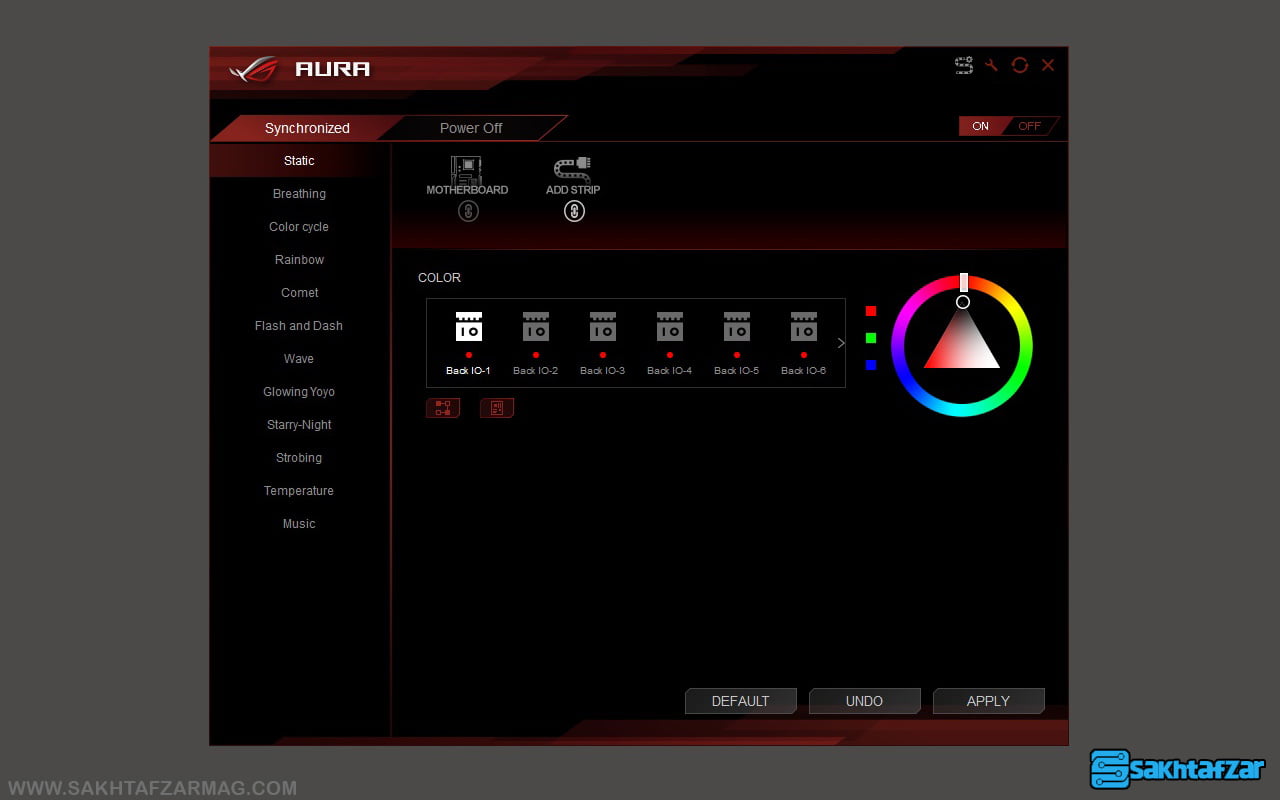

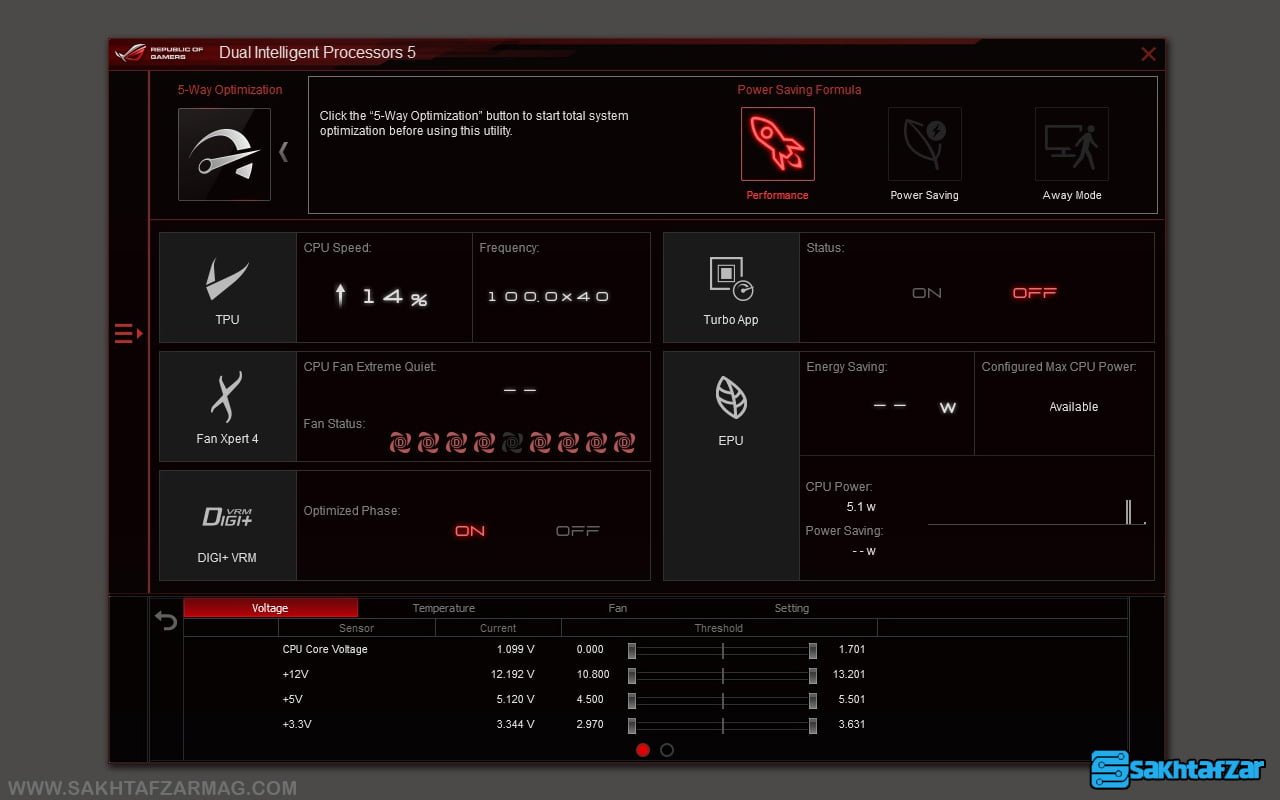

سی دی درایوری که به همراه مادربرد است، درکنار درایورهایی مانند اینتل چیپ ست، کارت صدا، شبکه بیسیم و دیگر موارد ضروری، نرم افزارهای جانبی دیگری را هم در نظر گرفته است که نصب آنها می تواند در بهبود عملکرد و بهینه کردن کاررایی سخت افزار ها کاربرد داشته باشد. در نرم افزار های ارائه شده می توانید دمای بخش های مختلف مادربرد، تغییرات در فرکانس BCLK، تغییر در فرکانس پردازنده، کنترل بسیار دقیق فن ها، مانیتورینگ کامل سیستم، کنترل DIGI+، نورپردازی مادربرد با افکت ها و رنگ های مختلف، بهینه سازی سرعت شبکه، تنظیم کامل صدای خروجی و کارت صدا و مانیتورینگ دقیق شبکه در گوشی صفحه مانیتور اشاره کرد.

بایوس

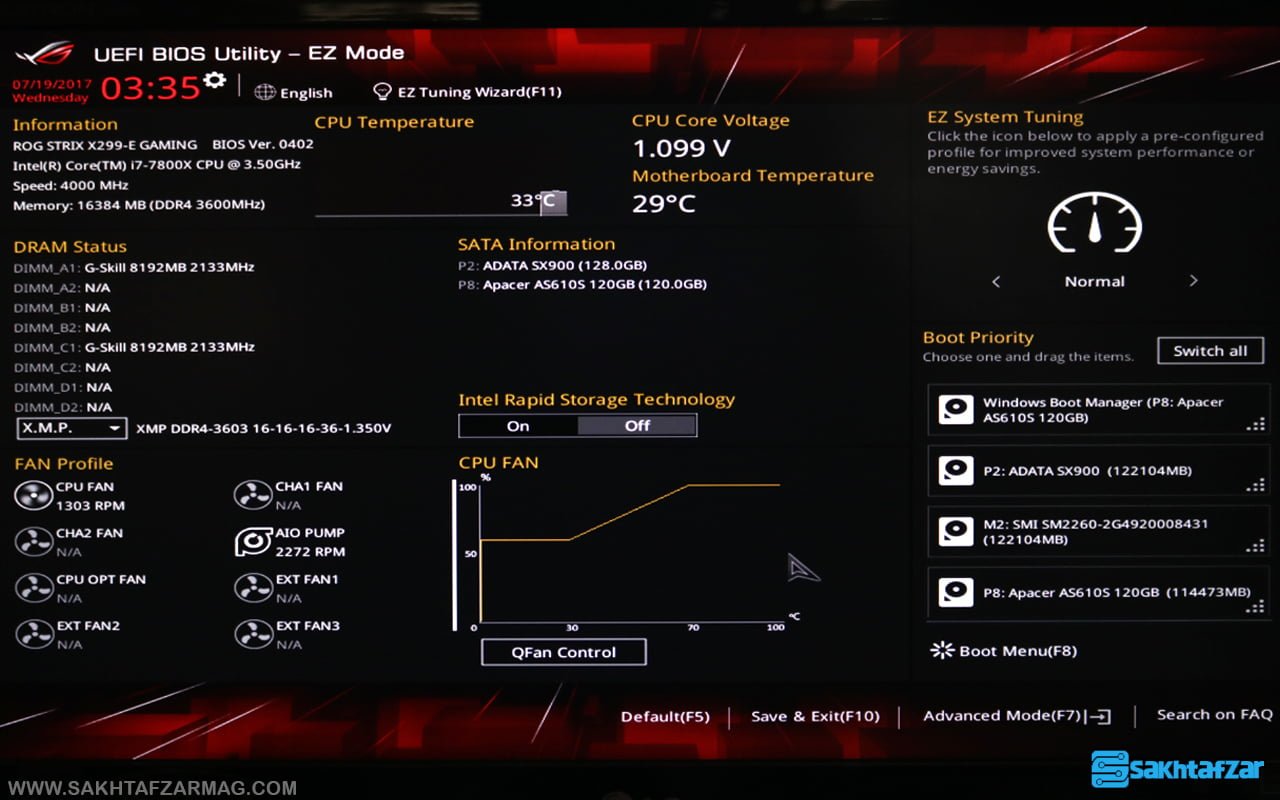

همچون بسیاری از محیط های کاربری بایوس در محصولات موفق، در این محصول هم با رابطی دو وجهه مواجه هستیم که می توان آن را برای کاربران آماتور و دیگری را برای کاربران حرفه ای جداسازی کرد. در رابط آسان که مناسب کاربران غیر حرفه ای است، مواردی همچون مانیتورینگ پردازنده، XMP برای فعال کردن پروفایل رم ها، تغییر عملکرد سیستم با EZ System Tuning و بخش بوت را در اختیار دارید.

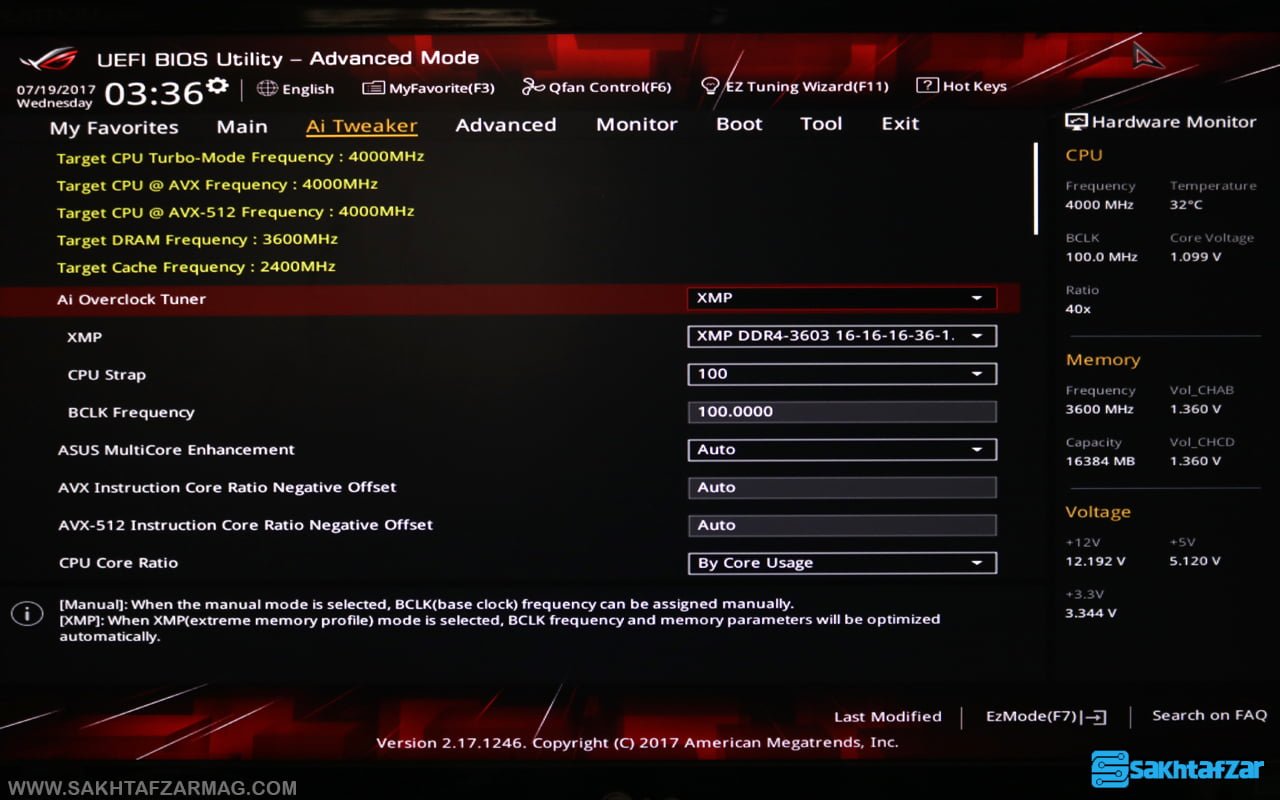

و اما در محیط کاربری حرفه ای، شما می توانید گزینه هایی مانند تنظیمات دستی به صورت پیشرفته، تنظیمات برای اورکلاک، فلش کردن بایوس، پروفایل مشخص شده برای اورکلاک، مانیتورینگ و دریافت اطلاعات دقیق از قطعات و مادربرد را داشته باشید. در این بخش کاربر می توان ریز ترین موارد از ولتاژ، فرکانس و فعال کردن بسیاری از گزینه های عملکردی را در اختیار داشته باشد.

عملکرد

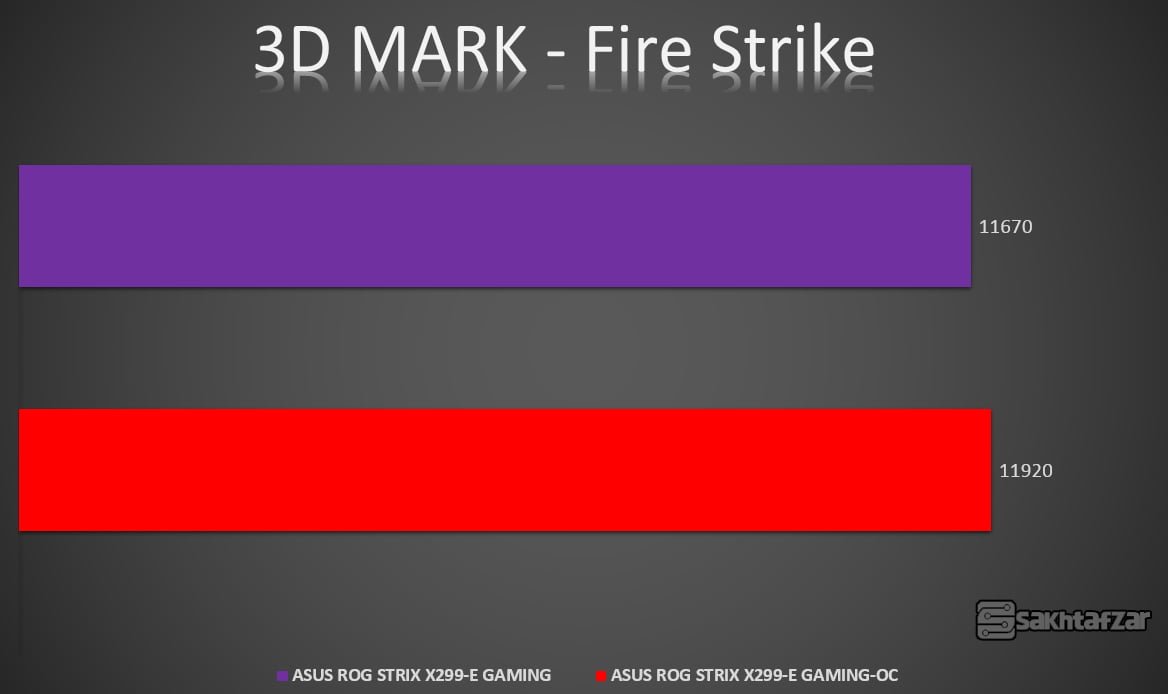

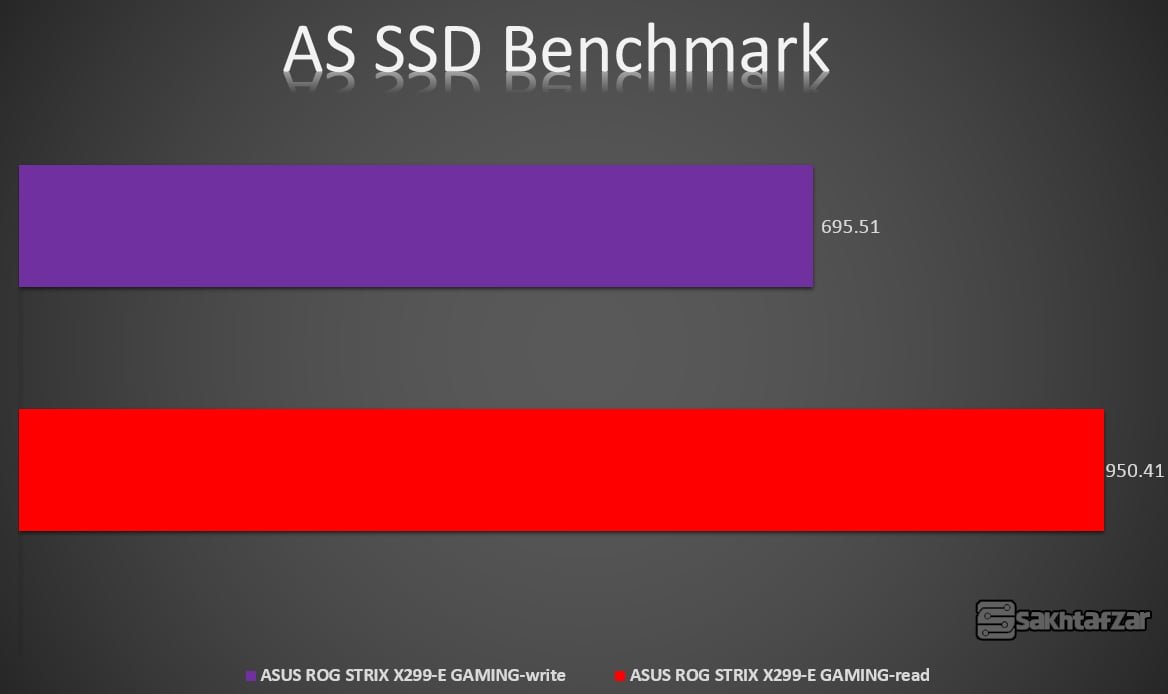

عملکرد این مادربرد با توجه به استفاده از مدار قدرت خوب، سخت افزار هایی که برای اورکلاک طراحی شده اند، فرکانس بالای رم و نرم افزارهای کاربردی عالی است. اگر از پردازنده، کارت گرافیک و رم عالی استفاده می کنید این محصول را خریداری کنید زیرا در کنار قطعات عالی این مادربرد می تواند شما را در رساندن به بالاترین سطح کارایی همراهی کند.

سیستم تست :

پردازنده Intel Core i7 7800X : از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 6 هسته و 12 رشته موازی، فرکانس کاری 3.5 گیگاهرتز، حداکثر توان مصرفی 140 وات و مقدار 8.25 مگابایت برای کش اشاره کرد.

 کارت گرافیک MSI GTX 1060 ARMOR 6G OC: این کارت گرافیک انویدیا از ام اس آی با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوع GDDR5، فرکانس حافظه تا حداکثر 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در رزولوشن 1080 پیکسل بازی ها را اجرا کنند. اینن کارت می تواند در این رزولوشن حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد.

حافظه G.Skill Trident Z : این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. از ویژگی های حافظه استفاده شده می توان به 2 ماژول 8 گیگابایتی از نوع  DDR4، حداکثر فرکانس کاری 3600 مگاهرتز در صورت فعال کردن پروفایل XMP، پشتیبانی از پروفایل XMP 2.0 و زمان تاخیر 16  اشاره کرد. این حافظه ها عملکرد بسیار خوبی را از خود نشان داده اند. البته باید خاطر نشان شویم که این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP1350B-OC : محصولی با استاندارد 80PLUS SILVER و عملکردی مناسب. منبع تغذیه مورد نظر از زیر مجمو عه های کمپانی نام آشنای CWT است. از ویژگی های این منبع تغذیه می توان به 2 مدار مجزا 750 وات، مصرف بهینه انرژی در حالت آماده به کار، استفاده از خازن های جامد ژاپنی در مدار DC-DC، استفاده از خازن های الکترولیت ژاپنی Nippon Chemi Con با تحمل حرارت 105 درجه سانتی گراد، استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز کم و بسیاری از موارد دیگر که می تواند برای کاربران سخت گیر انتخاب خوبی را به همراه داشته باشد.

منبع ذخیره سازی ADATA SX8000 : مدل مورد استفاده با ظرفیت 128 گیگابایت. اس اس دی مورد نظر با سرعت بسیار بالا و تکنولوژی هایی مانند 3D NAND Flash، سرعت انتقال فوق بالا از طریق رابط PCIe Gen3x4، پروتکل NVME نسخه ۱٫۲، فناوری SLC Caching وDRAM Chache Buffer، موتور تصحیح خطای پیشرفته LDPC ECC و ۵ سال گارانتی تعویض از مزیت های این حافظه پر سرعت است. این حافظه سالید دارای سرعت نوشتن 2500 مگابایت در ثانیه و سرعت خواندن 1100 مگابایت در ثانیه است. اس اس دی مورد نظر از شرکتآونگ برای سیستم تست دفتر سخت افزار مگ تهیه شده است.

خنک کننده GREEN GLACIER 240 : واتر کولری با ساختار و قیمت مناسب. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 240 میلی متری، استفاده از دو فن 12 میلی متری، واتر پمپ قدرتمند با 7000 دور در دقیقه و 10000 هزار ساعت عمر مفید، واتر بلاک کاملا مسی و فن هایی با نویز کم و طول عمر بالا اشاره کرد.
