اختصاصی: بررسی مادربرد Asus Z370 Prime A و پردازنده Intel Core i7 8700

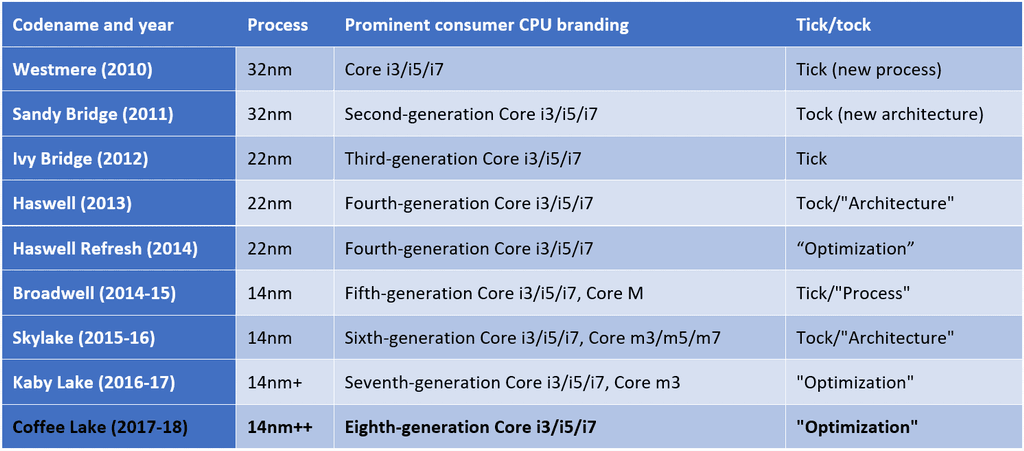

دور از واقعیت نیست اگر بگوییم شرکت Intel در برابر محصولات جدید AMD به دست و پا افتاده است. نه اینکه کم آورده باشد، اما راهکار AMD برای افزایش تعداد هسته ها در پردازنده های Ryzen که نتیجه آن افزایش توانایی پردازش موازی  بود، باعث شد تا اینتل نیز برای رقابت با آن، خانواده جدیدی از پردازنده ها را خارج از چهارچوب کلاسیک Tick/Tock خود ارائه کند.

این خانواده جدید از پردازنده های اینتل، Coffee Lake نام دارد که به مانند نسل پیشین خود، 14 نانومتری است اما اینتل در مقایسه با Kabylake بهینه سازی های گسترده ای را برای آن ایجاد کرده است تا امروز محصول ویژه ای را از اینتل شاهد باشیم.

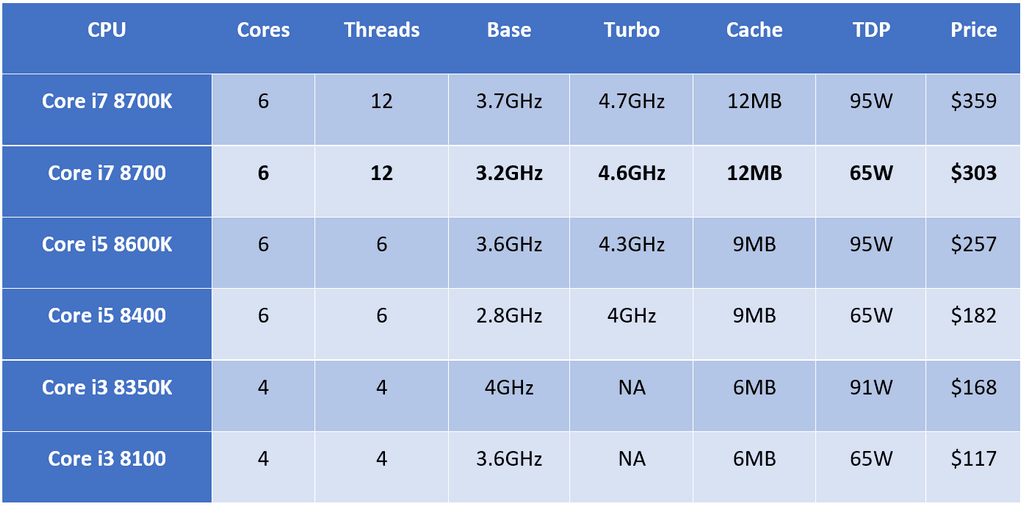

در خانواده Coffee Lake، برای اولین بار، تعداد هسته های پردازنده های Core i7 به شش و تعداد رشته های پردازشی آن به 12 عدد افزایش یافته است. برای اولین بار حداکثر فرکانس Turbo پردازنده پرچمدار Core i7 برابر 4.7 گیگاهرتز است. میزان حافظه نهان Level3 متناسب با افزایش تعداد هسته ها افزایش یافته است. برای اولین بار، تعداد هسته های پردازنده های Core i5 به شش عدد افزایش یافته است. برای اولین بار پردازنده های Core i3 تعداد 4 هسته واقعی خواهند داشت. موارد فوق، در کنار افزایش فرکانس پایه رم به 2666 مگاهرتز برای Core i7 و Core i5، نشان از افزایش قدرت تصاعدی هشتمین نسل از پردازنده های Core i اینتل در رده Mainstream است. شایان ذکر است، امروز برای این بررسی، شرکت محترم ایسوس پردازنده Core i7 8700 نسخه ضریب بسته (غیر K) را در اختیار ما قرار داده است. سوکت مورد استفاده Coffee Lake همان سوکت LGA1151  نسل های پیشین است، ولی علیرغم شایعات، هیچ خبری از پشتیبانی احتمالی مادربرد های مجهز به چیپ ست های Z170 و Z270 از پردازنده های Coffee Lake وجود ندارد بنابراین، برای استفاده از Coffee Lake باید مادربرد مجهز به چیپ سری 300 اینتل را تهیه نمایید.

معرفی محصول

شرکت Asus یک لشکر زرهی سازماندهی شده از مادربردهای مجهز به چیپ ست Z370 را برای استفاده از پردازنده های جدید اینتل راهی بازار کرده است. ایسوس برای همه این مادربردها Header مخصوص نصب واترکولر All in One اختصاص داده است تا ضمن برق رسانی کافی و با ثبات به پمپ، امکان کنترل آن از طریق نرم افزار Fan Xpert 4 فراهم شود. تمام این مادربردها مجهز به دو درگاه M.2 برای نصب درایوهای SSD نوع NVMe هستند.

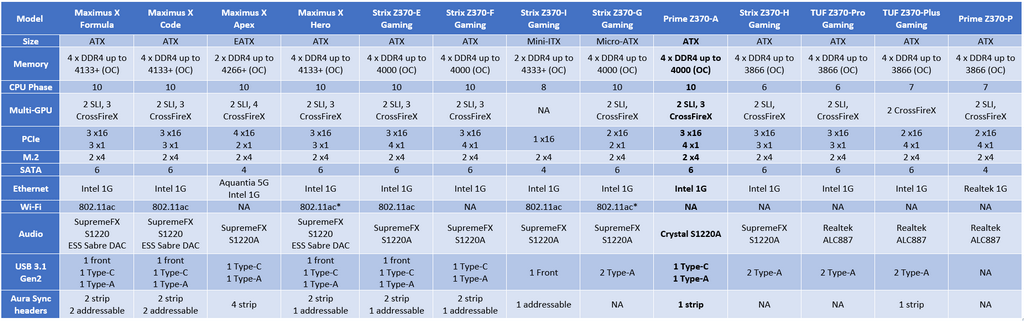

طبق لیست موجود فعلی، مادربردهای Z370 ایسوس شامل 13 عدد است که قیمت پایه ارزان ترین آنها 140 دلار است. شرکت ایسوس همچنین تغییرات جالبی را برای رده بندی مادربردهای Z370 خود در نظر گرفته است.

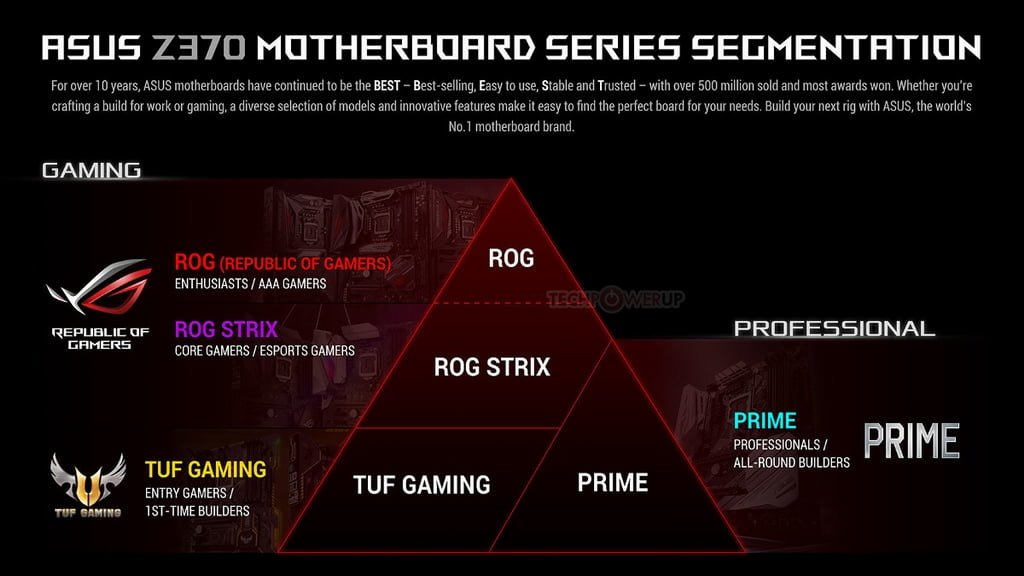

طبق چارت منتشر شده از طرف شرکت ایسوس، رده بندی مادربردهای جدید Z370 طبق این هرم به 4 بخش اصلی تقسیم می شود. خانواده مادربردهای Prime در این هرم جایگاه Entry Level تا Mid-Range را پوشش می دهند. بدین معنا که هم استفاده عمومی دارند و هم استفاده حرفه ای و ایسوس تلاش کرده است تا بالانس مناسبی بین قیمت و کارایی را در این سری برقرار کند. در حال حاضر پرچم دار این خانواده مادربرد Asus Z370 Prime A است که در این مقاله به بررسی آن می پردازیم.

نمای بیرونی و بسته بندی

جعبه مادربرد تم مشکی و خاکستری خانواده Prime را دارد. در مورد اطلاعات پشت و روی جعبه می توان به پشتیبانی از SLI و Crossfire، استفاده از فن آوری صوتی DTS، خروجی HDMI، شیلد خنک کننده M.2، فن آوری Aura Sync و 3D Printable Friendly بودن آن اشاره کرد. اقلام داخل جعبه، شامل دفترچه راهنما، CD درایورها، پنل پشت مادربرد، پل SLI، سه عدد کابل SATA 6G، براکت مخصوص نصب پردازنده، رایزر Q-Connector مخصوص اتصالات Header کیس (که پیش از این فقط در جعبه برخی مدلهای ROG وجود داشت)، و در نهایت یک نگهدارنده فلزی فن های سایز 4 یا 5 سانتیمتر قابل نصب برای خنک سازی بخش VRM مادربرد اشاره کرد که برای اولین بار است که شاهد حضور این نگه دارنده فن در جعبه مادربردهای ایسوس هستیم.

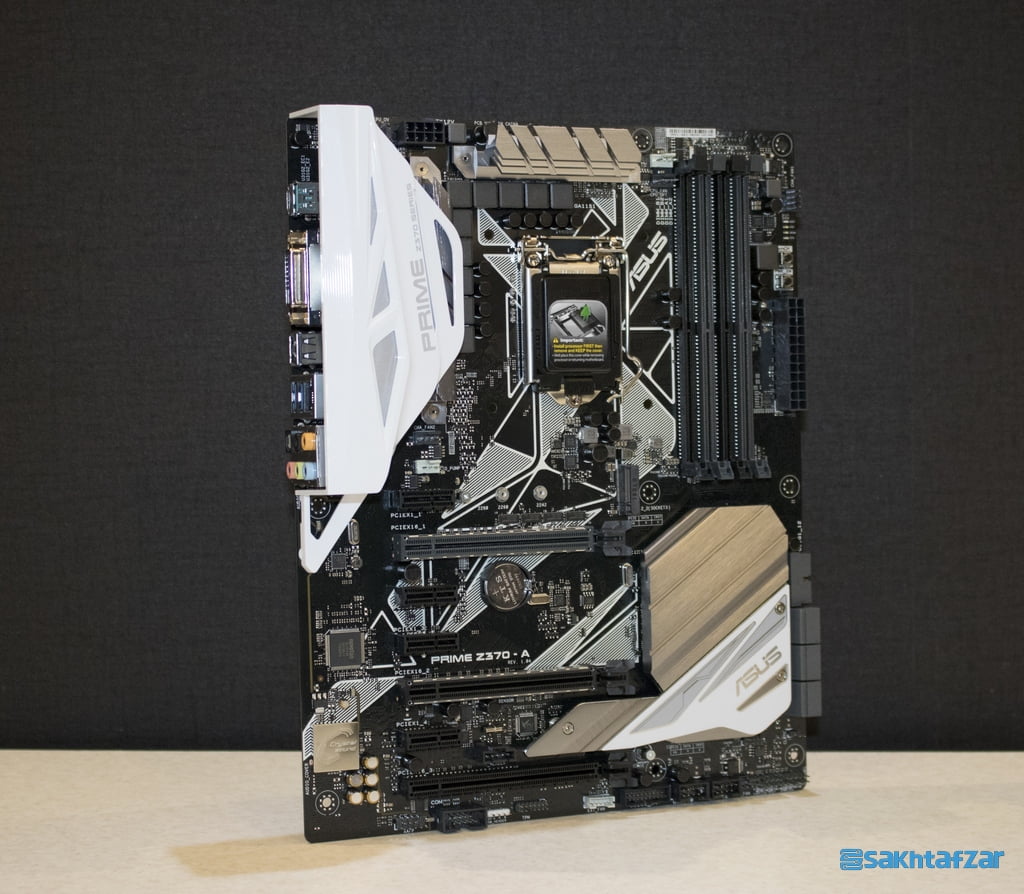

مادربرد Asus Z370 Prime A در سایز استاندارد ATX ساخته شده و مجهز به مدار فازبندی VRM دیجیتالی 8+2+2 است که توسط یک کانکتور 8 پین پاور تغذیه می شود. استفاده از خازن های مشکی 10K، چوک های MicroFine Alloy؛ و ماسفت های NexFET PW (Power) block قدرت و ثبات بی نظیری برای اورکلاک پردازنده در اختیار کاربر قرار می دهد. همه این موارد در کنار فن آوری اختصاصی ASUS Extreme Engine Digi Plus ایسوس، امکان تنظیم بهنگام و کنترل مستقیم فرکانس پردازنده را فراهم می سازد. از دیگر امکانات استاندارد مادربرد Z370 می توان به چهار اسلات رم DDR4 که در مجموع 64 گیگابایت رم تا فرکانس بالای 4000 مگاهرتز را پشتیبانی می کند، همچنین سه اسلات PCI-E Gen.3 X16 گرافیک که می توانند همزمان در حالت (x16/x8/x4) فعالیت کنند، چهار اسلات PCIE Gen. 3 X1 و دو سوکت M.2 که می توانند تا 32 گیگابایت در ثانیه سرعت نقل و انتقال داده ها داشته باشند، اشاره کرد.

طراحی و امکانات سخت افزاری

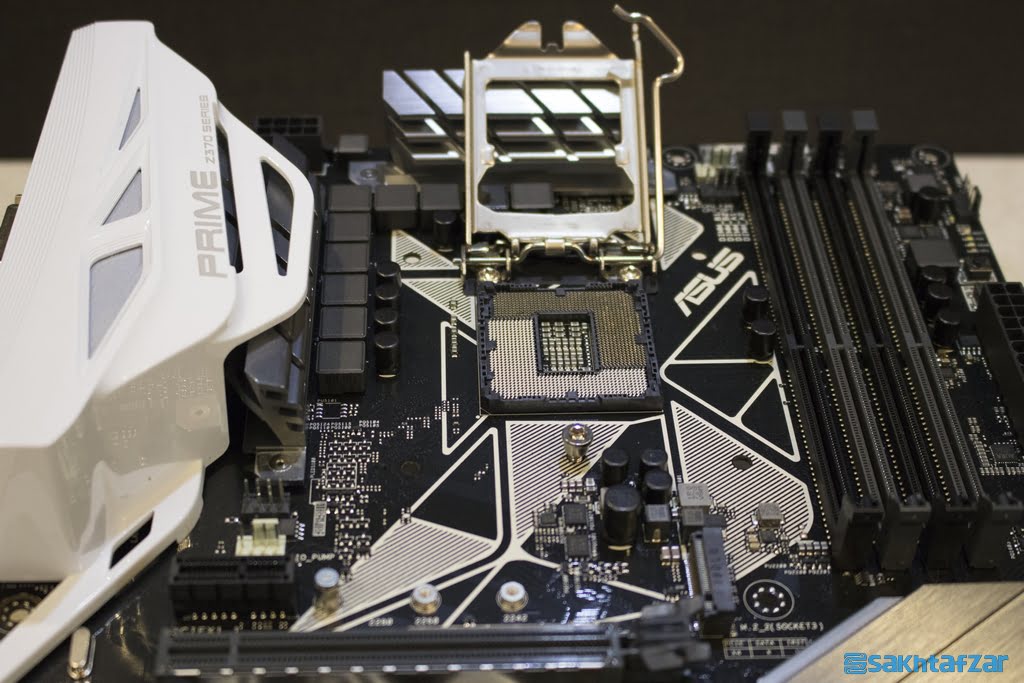

درک زیبایی این مادربرد نیازی به دانش سخت افزاری ندارد؛ هاشورهای سفید متمرکز در اطراف سوکت روی تخته مدار تمام مشکی براق، سینک های آلومینیومی پولیش خورده نقره فام در کنار گارد تمام سفید که روی آن نام خانواده Prime درج شده است، زیبایی منحصر به فردی به این مادربرد می دهد. رنگ سفید گارد به همراه تم نقره ای سینک ها باعث می شود در صورت نصب رشته های LED RGB، مادربرد براساس نوری که به آن تابیده می شود به هر رنگی درآید. این نوع طراحی می تواند همه سلیقه ها را دربرگیرد و همچنین می توان از این مادربرد برای انواع ست آپ ها با تم مشکی و سفید استفاده کرد. در وسط مادربرد، می توان به وجود یک درگاه M.2 در زیر سوکت پردازنده، دو سرشاخه اتصال فن، یکی برای Chassis Fan پشت کیس و دیگری درگاه اختصاصی برای اتصال پمپ واترکولر AIO، اشاره کرد.

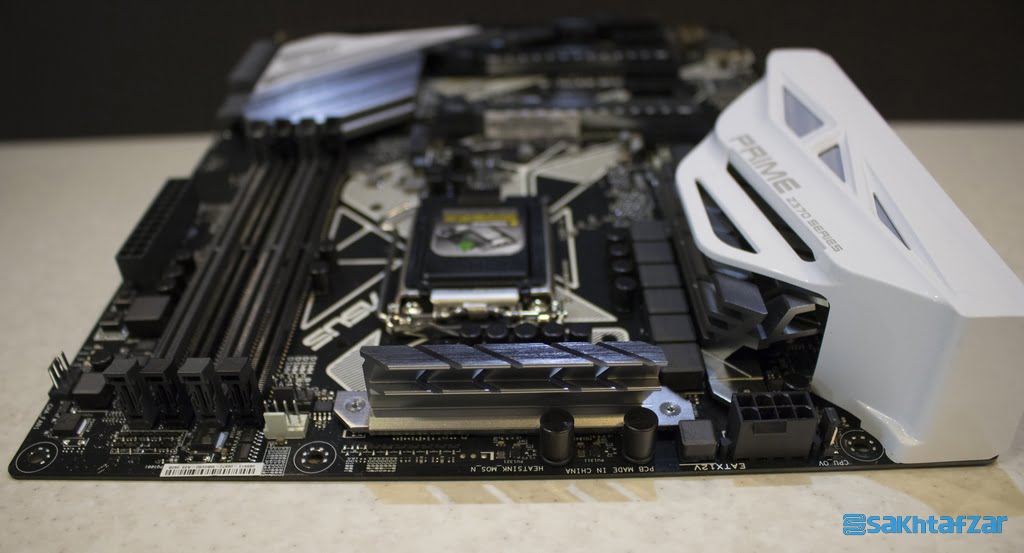

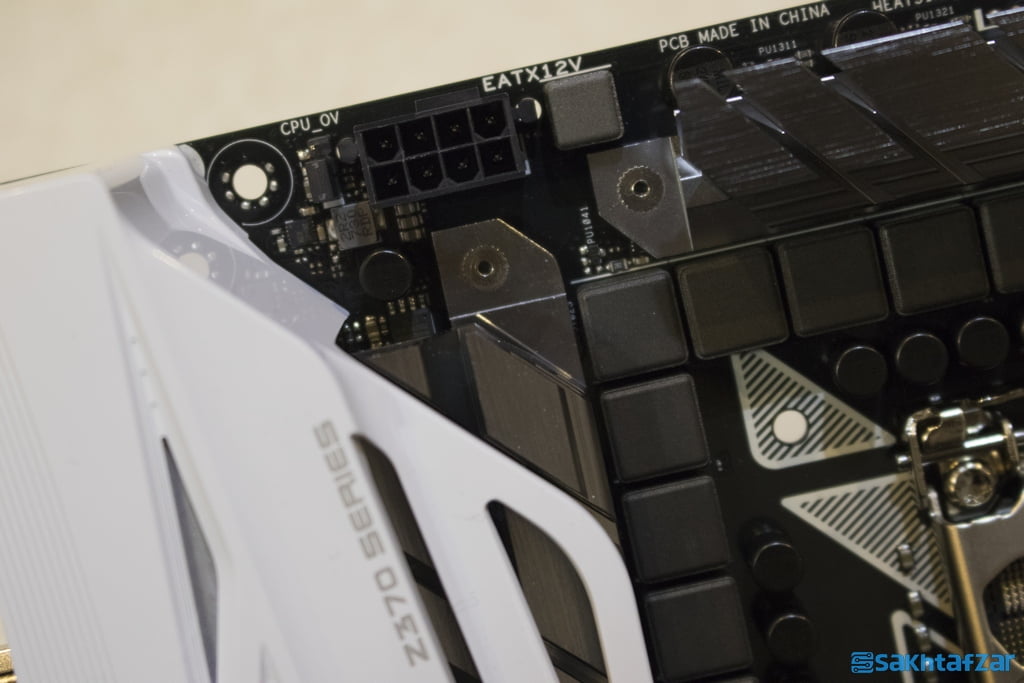

در بخش فوقانی برد، از راست به چپ، سوکت 8 پین تامین کننده برق پردازنده، سینک خنک کننده یک جفت سرشاخه مخصوص اتصال CPU Fan و OPT Fan قرار دارد.

در این بخش، نکته حائز اهمین وجود یک سوییچ دستی CPU_OV برای امکان ولتاژدهی اضافی به پردازنده است که می تواند توسط اورکلاکرهای حرفه ای جهت افزایش فرکانس پردازنده مورد استفاده قرار گیرد. صد البته در صورت مجهز بودن به یک کولینگ مناسب استفاده از این سوییچ امن تر خواهد بود.

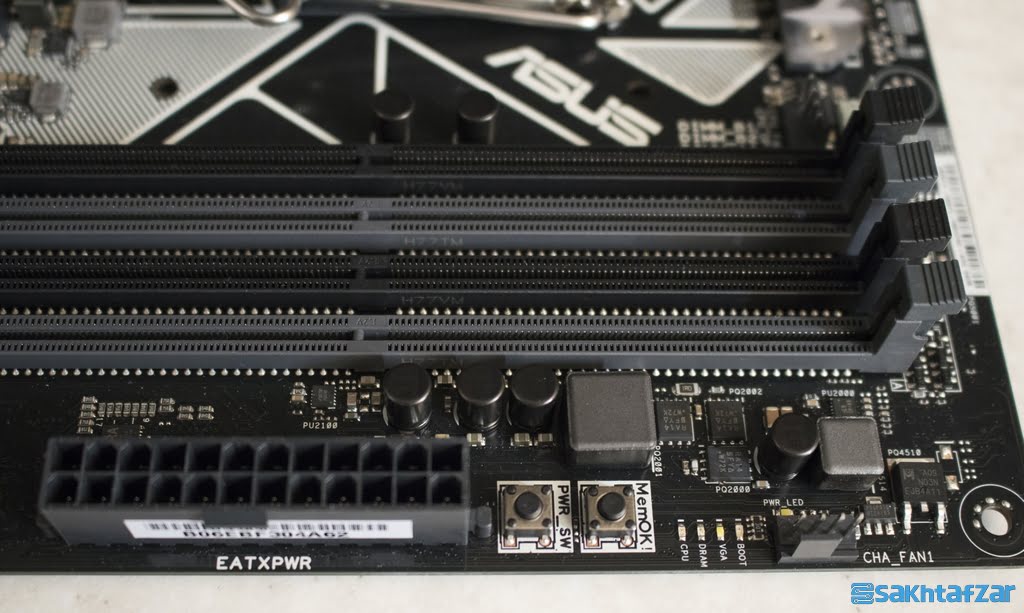

در بخش بالای برد، کنار سوکت 24 پین پاور مادربرد، می توان دکمه های مینیاتوری Power Switch و MemOK را مشاهده کرد. در کنار آنها 4 عدد LED پر نور فن آوری Asus Q-LED که وظیفه اعلام وضعیت سلامت بخش های حیاتی مادربرد (CPU ،RAM ،VGA ،Boot) را هنگام بوت بر عهده دارند، قرار گرفته است. این 4 عدد LED مانند یک چراغ راهنمایی موقع بوت روشن شده و به عنوان یک Debugger در صورت بروز نقص در هر کدام از این 4 بخش، روی آن متوقف خواهند شد تا به کاربر راهنمایی کنند کدام بخش دچار مشکل شده است. در صورت عدم وجود مشکل، LED پنجم که بالاتر قرار گرفته به رنگ سبز روشن خواهد شد و مانند چراغ پاور در مدت استفاده از مادربرد روشن باقی می ماند. در اینجا هم یک سرشاخه اتصال Chassis Fan وجود دارد که می توان در صورت استفاده از کولر رم و یا هر فنی، آن را به این بهش متصل کرد.

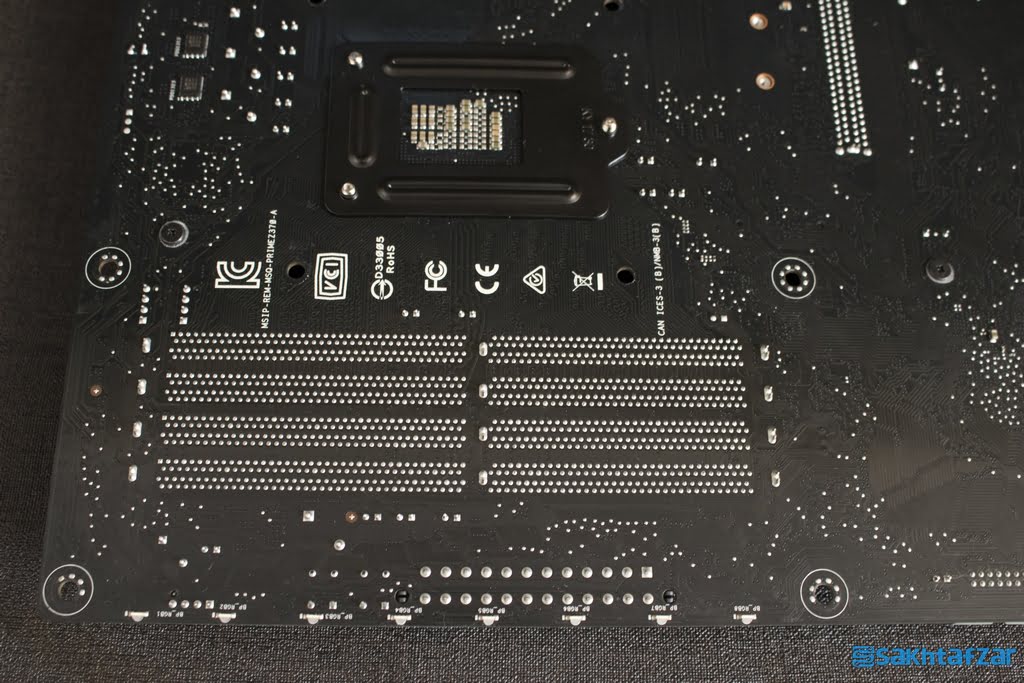

در پشت این بخش تعداد 8 عدد LED RGB قرار دارد که به صورت دیجیتالی یا Addressable به کمک نرم افزار Asus Aura قابل برنامه ریزی است. وجود این دیودها نمای خاصی به زیر مادربرد داده است.

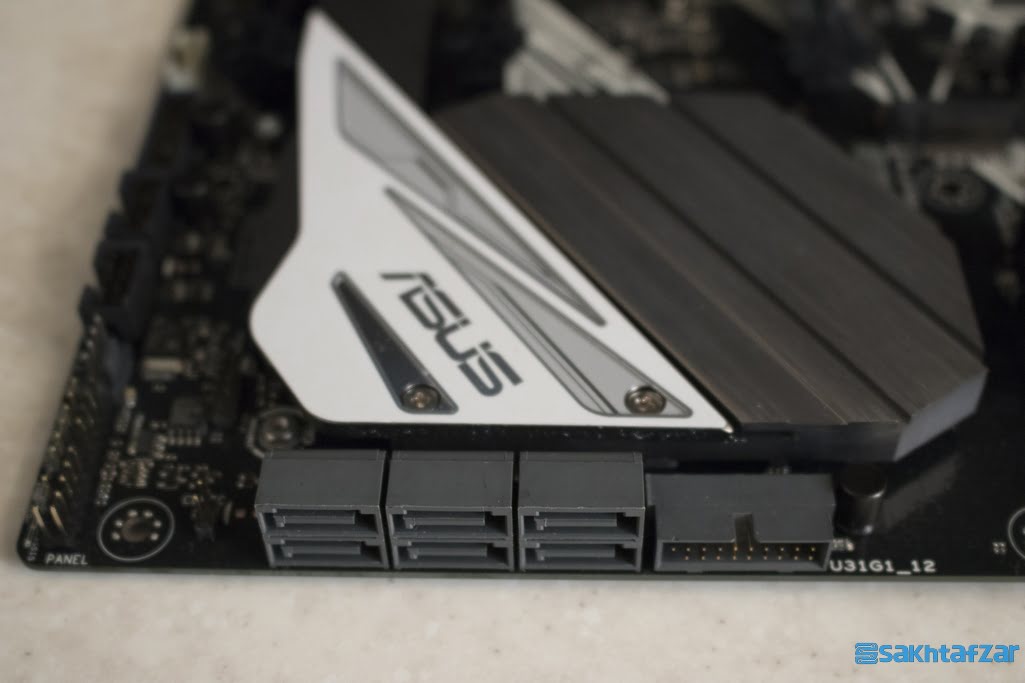

در این بخش از مادربرد، شش پورت SATA III متصل به چیپ ست Z370 خودنمایی می کنند. همچنین یک عدد پورت USB 3.1 Gen.1 (همان USB 3 سابق) برای بخش جلویی پنل جلوی کیس قرار دارد که ایسوس به زیبایی از یک درگاه افقی استفاده کرده است تا کابل مورد نظر موازی کابل های ساتا به مادربرد وارد شود.

در حاشیه جنوبی مادربرد، از سمت راست، سرشاخه های اتصالات کیس، یک عدد سرشاخه Chassis Fan، دو عدد پورت USB 2.0، یک عدد پورت USB 3.1 Gen.1، سرشاخه Fan Extension Card ایسوس، TPM، سوییچ دستی CLR_CMOS، سرشاخه خروجی RGB LED، پورت Com، و خروجی Audio HD فرانت پنل را مشاهده می کنیم.

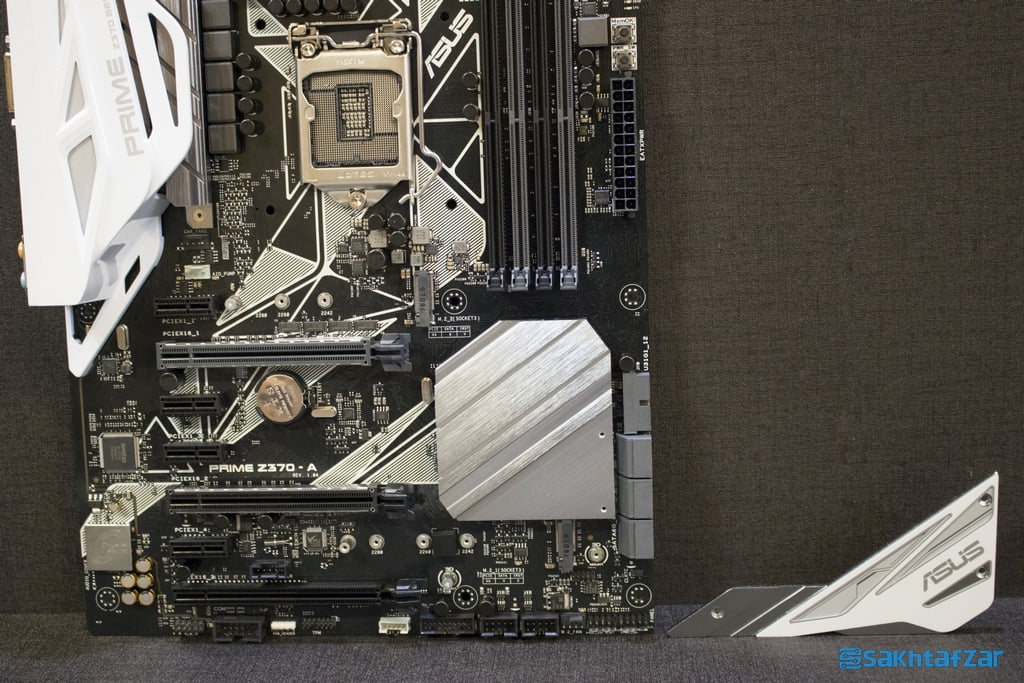

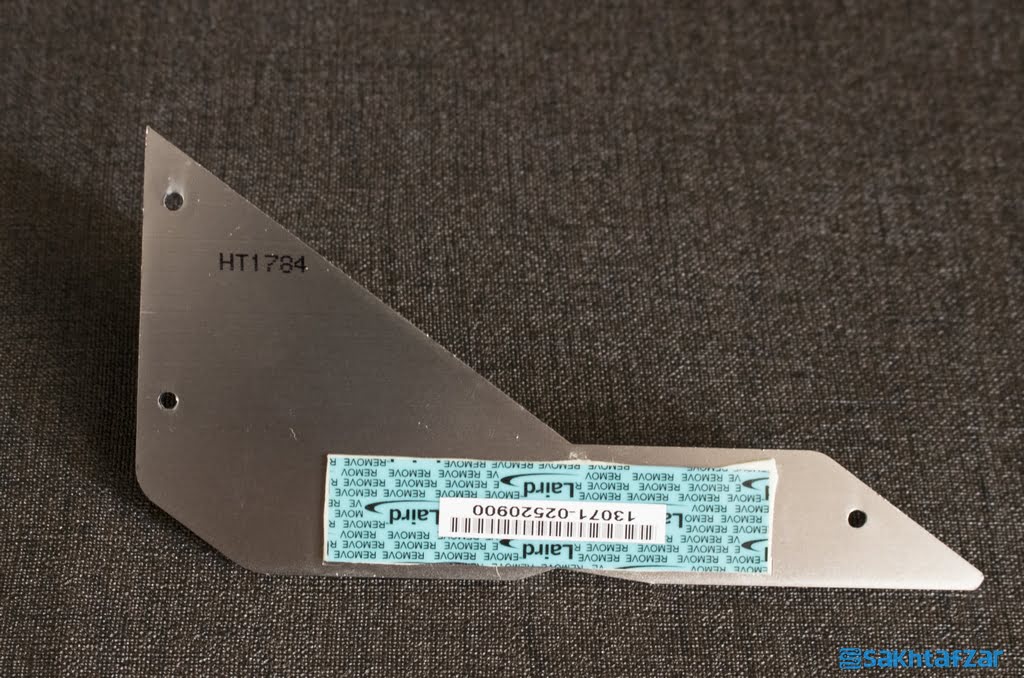

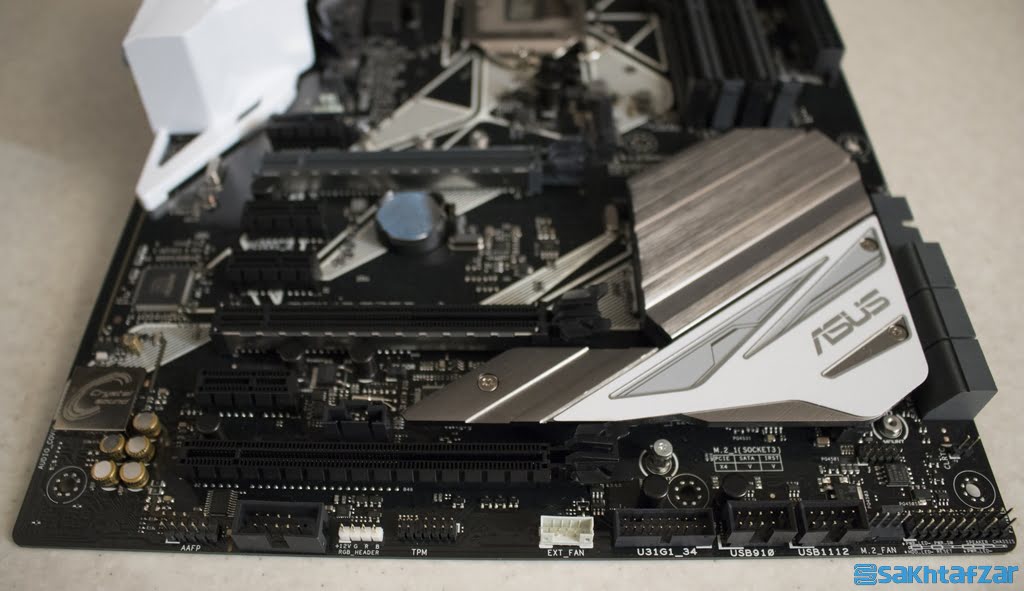

بخش پایینی سینک چیپ ست توسط سه پیچ قابل برداشتن است. در زیر این سینک یک درگاه M.2 دیگر قرار دارد که می توان با نصب SSD M.2 در این قسمت، ضمن از نظر پنهان نگاه داشتن این درایو، به لطف برچسب قابل اتصال زیر سینک، نسبت به خنک سازی درایو مذکور توسط سینک اقدام کرد.

 شرکت ایسوس مدعی است تا SSD به لطف این سینک تا 20 درجه خنک تر کار می کند و می توان عمر و توان SSD را بدین سبب افزایش داد.

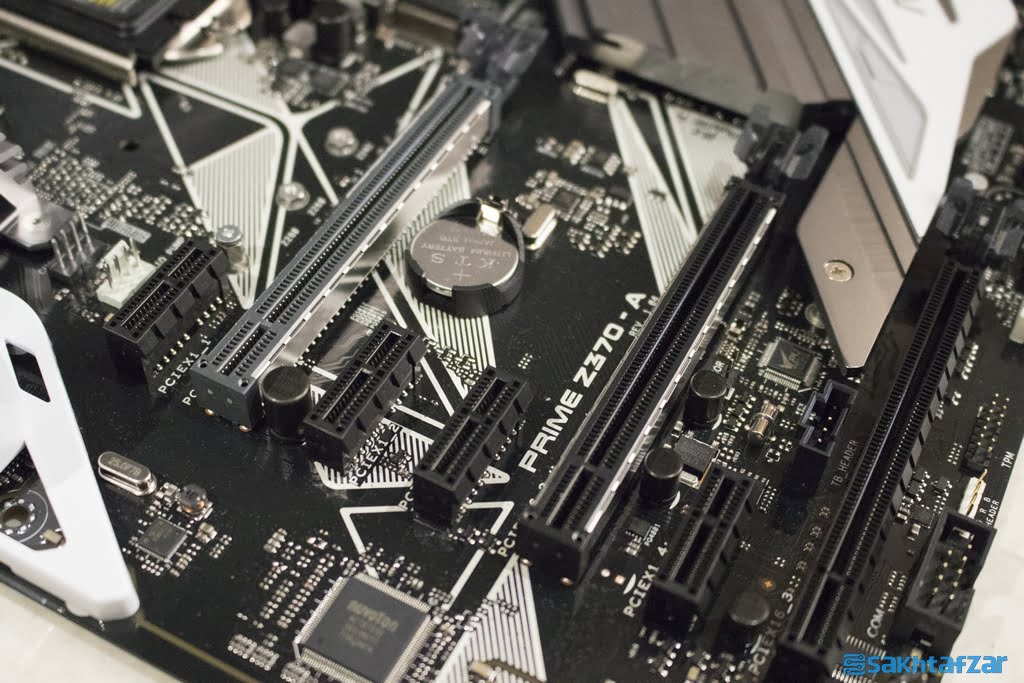

روی این مادربرد سه اسلات گرافیک قرار دارد که 2 عدد آن مجهز به فن آوری SafeSlot ایسوس است. این فن آوری با استحکام بخشی به پایه اسلات گرافیک، دوام و عمر آن را افزایش می دهد و در عین حال، از مادربرد و کارت گرافیک در درازمدت، بخصوص در صورت استفاده از کارت گرافیک های سنگین، محافظت خواهد کرد. بخش دیگری که در حاشیه کناری انتهای برد به چشم می خورد کارت صدای پر قدرت Realtek S1220A است که با بهینه سازی های صورت گرفته توسط ایسوس Crystal Sound 3 نامگذاری شده است. این کارت صدا مجهز به مدار کانال چپ و راست مجزا است و نسبت به تاثیرات نویز مدارهای اطراف خود ایزوله و رگولاتوری اختصاصی دارد. برای این کارت صدا نیز از خازن های ژاپنی با کیفیت استفاده شده است. این کارت صدا مجهز به فن آوری صوتی 3D Surround شرکت معروف DTS به نام DTS Headphone:X است.

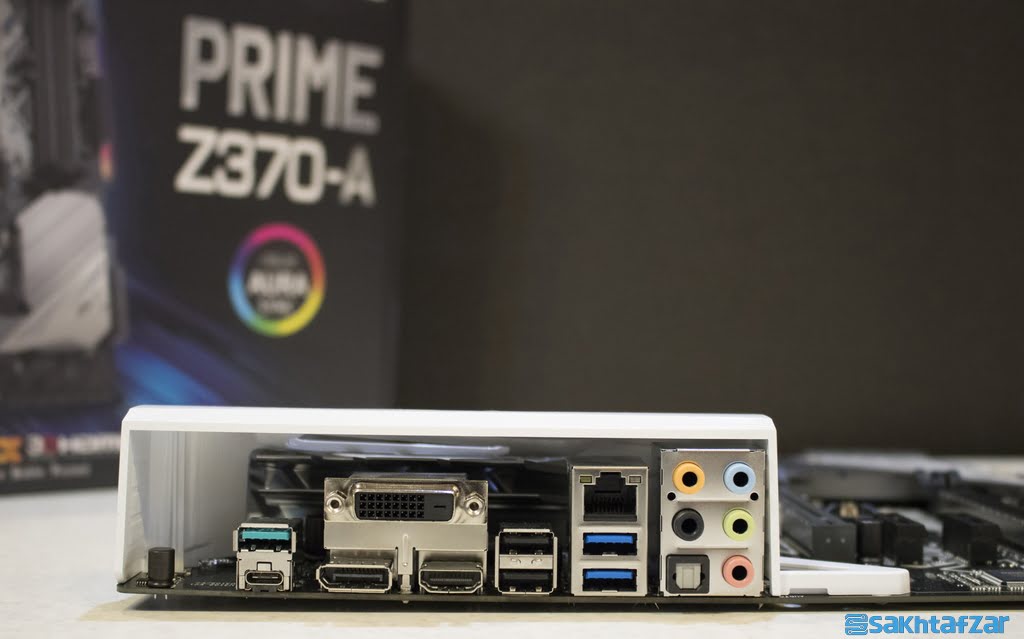

در پنل پشت مادربرد، 2 پورت USB 2.0، یک جفت پورت USB 3.1 Gen.1، و یک پورت شبکه گیگابیتی متصل به کارت شبکه  Intel® I219V به چشم می خورد. همچنین خروجی های کامل تصویری برای گرافیک مجتمع شامل Display Port ،HDMI و DVI، در کنار یک جفت رابط USB 3.1 Gen.2 یکی Type A و دیگری Type C که متصل به کنترلر ASmedia هستند، قرار دارند. خروجی صدای Optical در کنار پنج خروجی و ورودی صوتی که می تواند در حالت های 7.1 کاناله صوتی مورد استفاده قرار گیرد نیز در پشت مادربرد خودنمایی می کنند. گارد سفید رنگ بالای این بخش از مادربرد، به مانند چتر زیبایی، از دیده شدن جایگاه های ریز و درشت این بخش از مادربرد جلوگیری می کند و نمای خاص و یکدستی را بدان بخشیده است.

نرم افزارهای جانبی

ایسوس ست کامل نرم افزاری معروف خود ASUS AI Suite 3 را برای این مادربرد به صورت بهینه تر از گذشته مورد استفاده قرار داده است. این نرم افزار شامل بخش های مختلف از جمله 5-Way Optimization tuning ،TPU ،EPU ،DIGI+ Power Control ،Fan Xpert 4 و Turbo App می شود.

نرم افزار Asus Aura جهت تنظیم و شخصی سازی تغییر نور رشته دیودهای نوری متصل به درگاه LED RGB و رقص نور زیر مادربرد کاربرد دارد. استفاده از این نرم افزار بسیار راحت است و خوشبختانه هیچ مشکلی در کارکرد آن مشاهده نشد.

بایوس

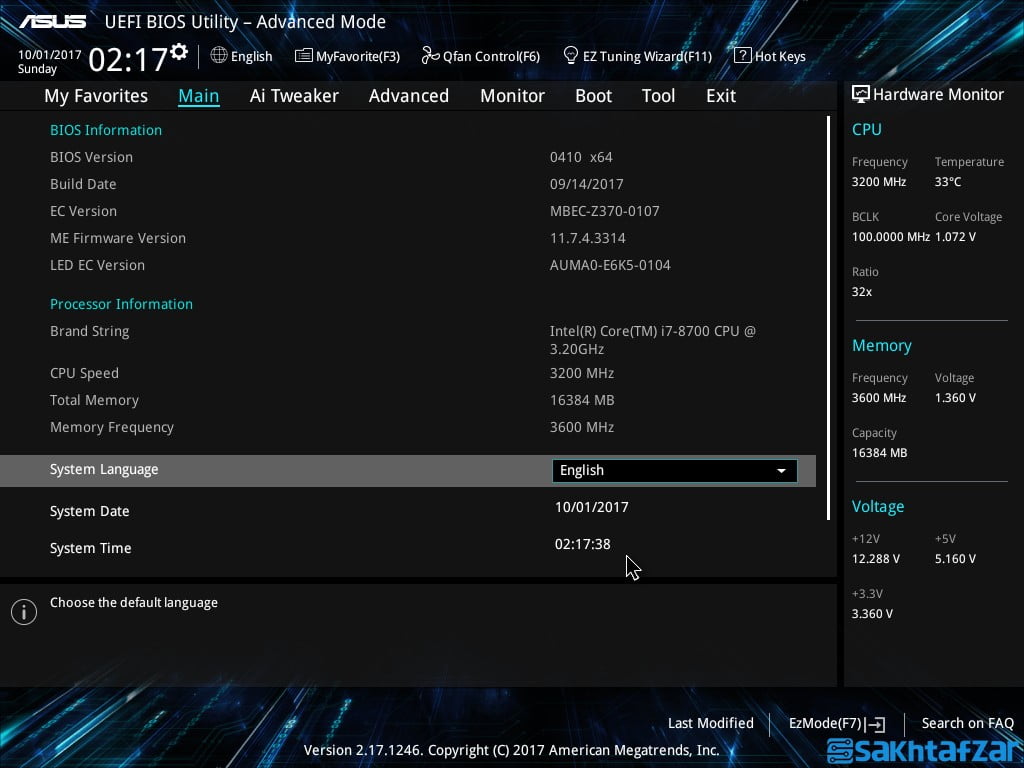

ثبات امکانات و بهبود ساختار بایوس های ایسوس نسل به نسل قابل تحسین است. بدون اغراق مثل همیشه بایوس مادربرد ایسوس پر از امکانات طبقه بندی شده و کار با آن بسیار راحت است. امکاناتی نظیر ذخیره کردن پروفایل های مختلف اورکلاک، دسترسی راحت به تنظیمات ریز بخش های مختلف برق رسانی به رم و پردازنده، در کنار سر فصل های مانیتورینگ و پایش ولتاژ های ورودی، بایوس بی نقصی را برای این مادربرد به ارمغان آورده است.

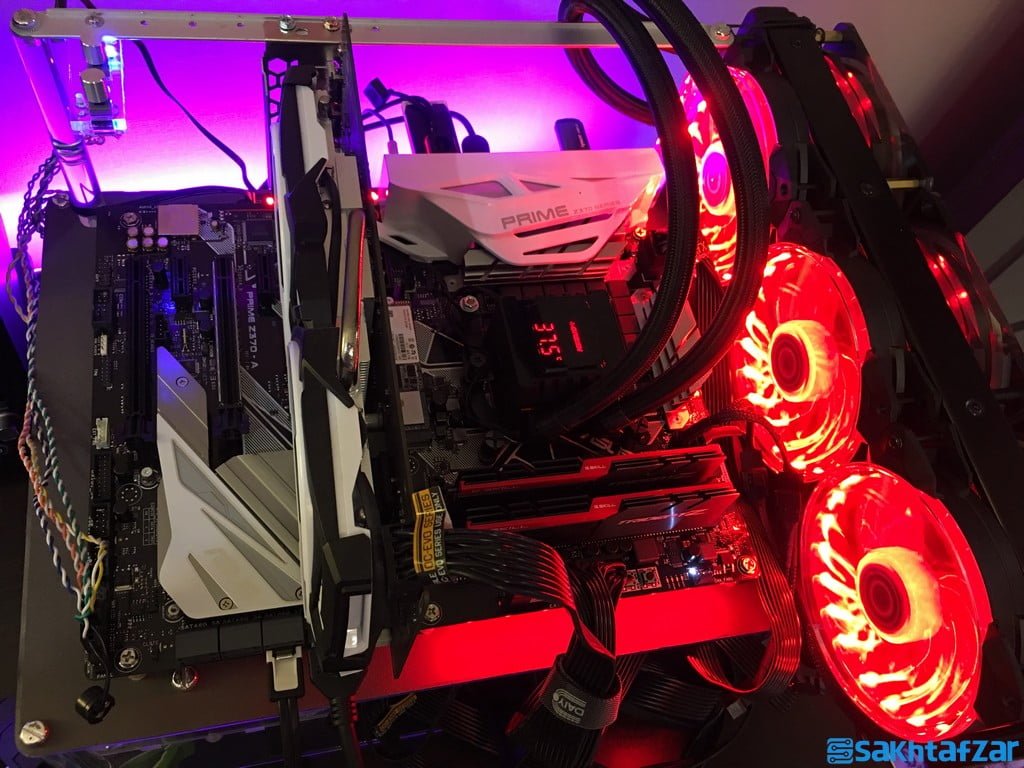

معرفی سیستم تست

پردازنده Intel Core i7 8700

از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 6 هسته و 12 رشته پردازشی، حداکثر فرکانس کاری 4.6 گیگاهرتز، حداکثر توان مصرفی 65 وات و مقدار 12 مگابایت حافظه نهان Level3 اشاره کرد. این پردازنده توسط دفتر ایسوس برای تست این مادربرد در اختیار سیستم تست قرار داده شده است.

کارت گرافیک MSI GTX 1060 ARMOR 6G OC

این کارت گرافیک با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوعGDDR5، حداکثر فرکانس حافظه تا 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در دقت 1080 پیکسل بازی ها را به خوبی اجرا کنند. این کارت می تواند در این دقت و حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد. این کارت گرافیک توسط شرکت MSI در اختیار ما قرار داده شده است.

حافظه G.Skill Trident Z

این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. کیت مورد استفاده 2 ماژول 8 گیگابایتی DDR4 است که با فعال کردن XMP از حداکثر فرکانس کاری 3600 مگاهرتز با زمان تاخیر CL16 بهره می برد. این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP1050BOC_Plus

پاوری با استاندارد پلاتینیوم است که از یک شاخه ی پرقدرت 12 ولت بهره می برد. OEM این منبع تغذیه شرکت High Power است و از ویژگی های آن می توان به Fan-Less بودن، استفاده از خازن های جامد ژاپنی در مدار DC-DC، استفاده از خازن های الکترولیت ژاپنی Nippon Chemi Con با تحمل حرارت 105 درجه سانتی گراد، استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز کم اشاره کرد. این پاور یکی از پر فروش های بازار است. این پاور توسط شرکت گرین برای سیستم تست در اختیار ما قرار داده شده است.

منبع ذخیره سازی ADATA SX8000

مدل مورد استفاده با ظرفیت 128 گیگابایت. اس اس دی مورد نظر با سرعت بسیار بالا و تکنولوژی هایی مانند 3D NAND Flash، سرعت انتقال فوق بالا از طریق رابط PCIe Gen3x4، پروتکل NVME نسخه ۱٫۲، فناوری SLC Caching  و DRAM Cache Buffer، موتور تصحیح خطای پیشرفته LDPC ECC و ۵ سال گارانتی تعویض از مزیت های این حافظه پر سرعت است. این حافظه سالید دارای سرعت نوشتن 2500 مگابایت در ثانیه و سرعت خواندن 1100 مگابایت در ثانیه است. اس اس دی مورد نظر از شرکت آونگ برای سیستم تست دفتر سخت افزار مگ تهیه شده است.

خنک کنند Green Glacier 360-EVO

واتر کولر شرکت پردیس صنعت سیاره سبز (گرین) است که در حال حاضر از پر فروش ترین واتر کولر های بازار ایران است. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 360 میلیمتری آلومینیومی، استفاده از سه فن 12 میلیمتری کم صدا مجهز به LED های قرمز با طول عمر 100 هزار ساعت، واتر پمپ بلبرینگ سرامیکی قدرتمند بی صدا با طول عمر 80 هزار ساعت، واتر بلاک کاملا مسی مجهز به نمایشگر نشان دهند دمای کولانت و دور پمپ اشاره کرد. این رادیاتور برای تست توسط دفتر گرین در اختیار ما قرار داده شده است که تشکر ویژه داریم.

بررسی کارایی

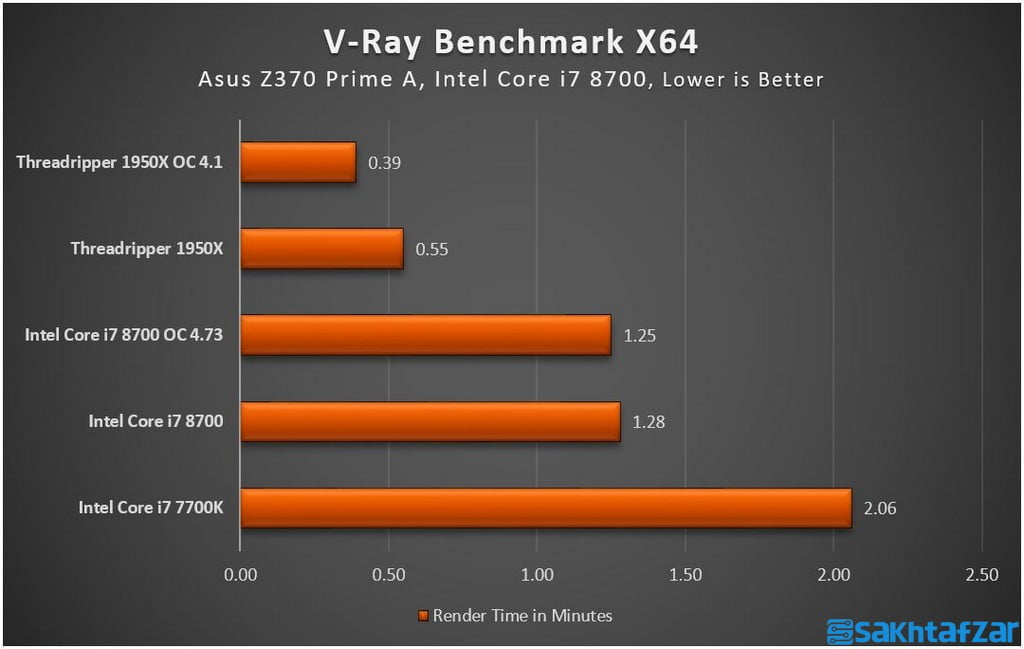

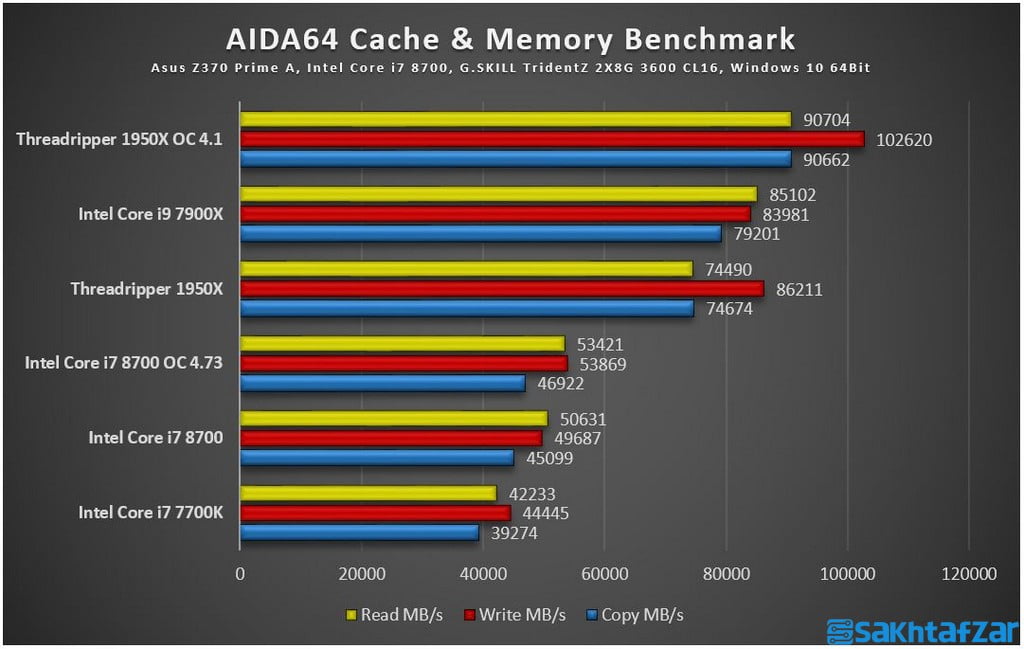

در تست های پیش رو تلاش شد ضمن ثبت امتیازات پردازنده 8700 و مقایسه با دیگر پردازنده ها، نسبت به اورکلاک آن هم اقدام کنیم. علیرغم اینکه مادربرد مورد تست از چیپ Z370 بود، و شرکت ایسوس نیز قابلیت اورکلاک بسیار مناسبی را برای این برد تدارک دیده بود، اما به دلیل فقدان پردازنده  ضریب باز، عملا امکان ارزیابی مناسب اورکلاک برد میسر نشد. ولیکن دست روی دست نگذاشتیم و تلاش کردیم با استفاده از افزایش محدود فرکانس پایه BCLK، پردازنده را به میزان 130 مگاهرتز و رم ها را به میزان 100 مگاهرتز افزایش فرکانس دهیم. این میزان اورکلاک به نظر خیلی کم است اما نتایج تست ها به صورت تصاعدی افزایش پیدا کرد.

نتیجه گیری

اگر به دنبال یک مادربرد جامع الشرایط، برای اورکلاک، بازی و یا استفاده روزانه هستید، Asus Z370 Prime-A یکی از بهترین گزینه هاست. در طی کار با مادربرد با هیچ مشکلی مواجه نشدیم. این مادربرد بسیار خوش ساخت و با کیفیت است. در مورد اورکلاک با هیچ محدودیتی از سوی مادربرد مواجه نبودیم. زمانی که اورکلاک Fail میشد، تنها با یک ریستارت مادربرد سریع با تنظیمات قبلی بوت می شد تا فرصت مجدد برای تغییرات جدید را بدهد. رمهای فرکانس 3600 ما به خوبی مورد شناسایی قرار گرفت. پایش دمای پردازنده، ثبت رکورد ها، همه دقیق و بدون مشکل انجام شد.در زمینه کاربری روزانه، این مادربرد امکاناتی فراتر از نیاز شما در اختیارتان قرار می دهد. کنترل کامل فنها در زیر نظر شماست و می توانید یک سیستم بی صدا و خنک را با Prime-A تجربه کنید.
