اختصاصی: بررسی مادربرد ECS H110S-2P (کوچک اما کاربردی)

نمی شود که تنها به فکر گیمرها و کسانی که دنبال قطعات و محصولات پرقدرت هستند باشیم. گاه باید محصولاتی را معرفی کرد که برای کارهای اداری و روزمره مناسب هستند زیرا بیشترین میزان فروش قطعات کامپیوتر مربوط به این بخش از بازار است و نمی توان آن را نادیده گرفت. وجود مادربردهایی مبتنی بر چیپ ست H110 را باید به فال نیک گرفت زیرا این مادربردها با وجود پشتیبانی از پردازنده های 1151 می توانند با قیمت مناسب، طیف وسیعی از پردازنده ها را با توجه به بودجه کاربر یاری کنند. شرکت ECS هم یکی از تولید کننده هایی است که بیشتر توان خود را بروی کیفیت ساخت محصولات گذاشته است و می توان در بین سبد محصولات آن مادربردهایی را برای این دسته از کاربران مناسب است را پیدا کرد. مادربرد H110S-2P جزء محصولاتی است که برای مصارف اداری و روزمره بسیار مناسب است.

معرفی

در سال 1987 شرکتی که امروزه با نام تجاری الایت گروپ (ECS) می شناسیم تاسیس شد و فعالیت خود را در زمینه IT آغاز کرد. این شرکت امروزه تمرکز خود را بروی تولید مادربردهایی مبتنی بر پردازنده های اینتل و AMD، لپ تاب، کامپیوتر های کوچک (Mini PC) و IPC، تبلت و All In One گذاشته است و هر ساله در نمایشگاه های مرتبط با تکنولوژی، شاهد عرضه نوآوری هایی از این شرکت هستیم. سهم فروش الایت گروپ در بازار جهانی بسیار مناسب است به طوری که بعد از شرکت هایی همچون ازراک، ایسوس، گیگابایت و ام اس آی، این شرکت در رده پنجم جدول فروش مادربردها قرار می گیرد. همچنین الایت گروپ برای تولید کامپیوترهای کوچک خود، جوایز و امتیازات مختلفی را در نقاط مختلف پنج قاره دریافت کرده است.

نمای بیرونی

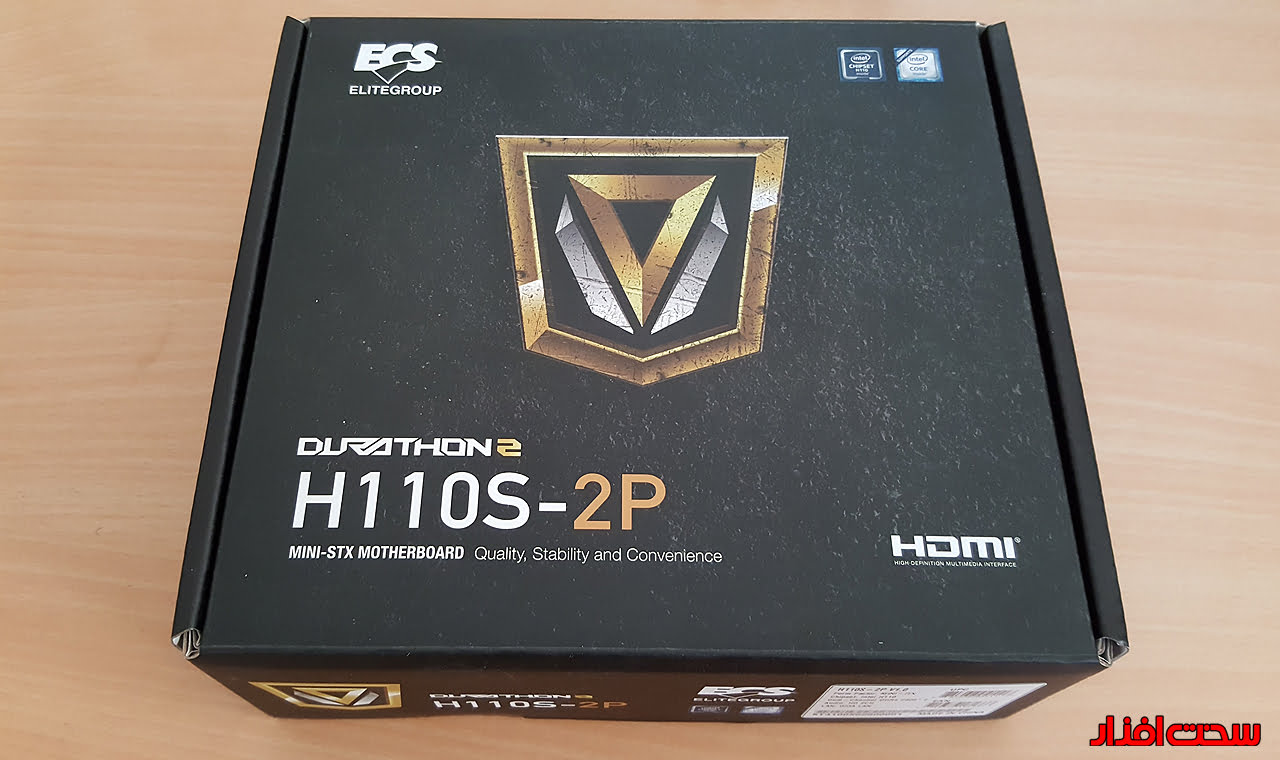

جعبه مشکی رنگ در نظر گرفته شده برای این محصول در نهایت ساده بودن بسیار جلب توجه می کند اما با ابعادی که دارد نمی توان تصور کرد که داخل آن مادربردی قرار گرفته است. بروی جعبه می توان نشان ECS، پشتیبانی از پردازنده های اینتل، چیپ ست H110، نشان انحصاری DURATHON، پشتیبانی از HDMI و نام محصول را مشاهده کرد (تصویر 1).

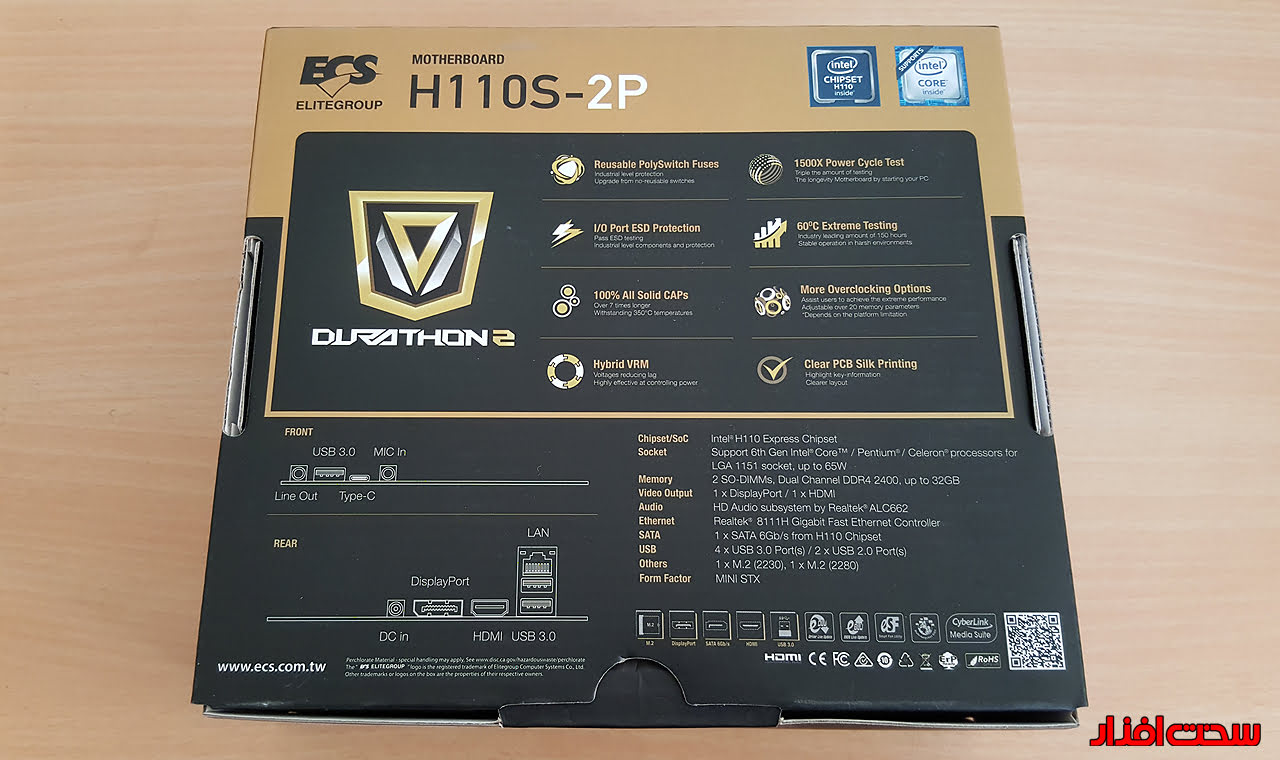

پشت جعبه کاملا بازگو کننده ویژگی های محصول است. در این بخش نشان شرکت، پشتیبانی از پردازنده های اینتل، نام محصول، توضیحاتی در مورد ویژگی DURATHON، نمایش پنل جلو و پشت مادربرد و مختصری از مشخصات محصول را می توان مشاهده کرد (تصویر 2).

طراحی و ساختار محصول

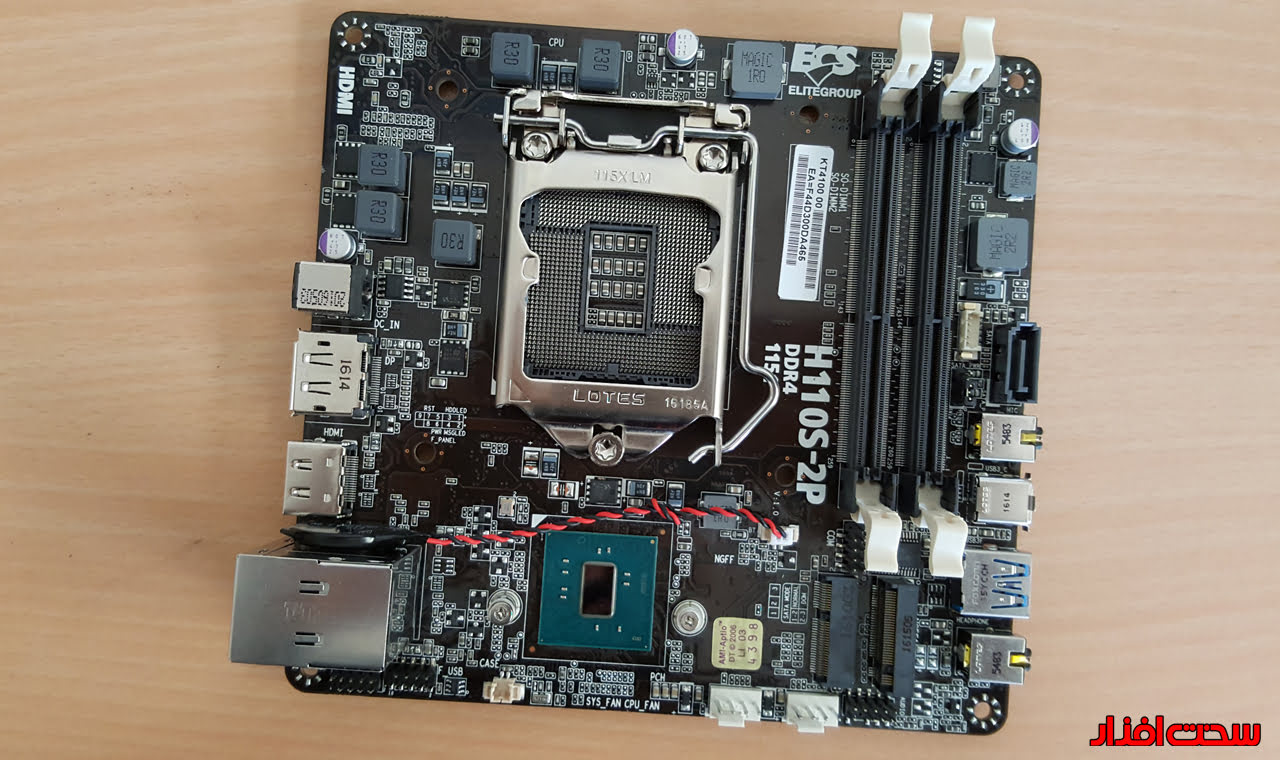

جعبه را باز می کنیم و مادربرد مورد نظر که داخل پلاستیکی محافظت می شود را بیرون می آوریم. وقتی که برای اولین بار با این مادربرد روبرو می شوید بسیار شگفت زده می شوید زیرا الایت گروپ تمام ویژگی های مورد استفاده را در ابعادی برابر با 140×147 میلی متر قرار داده است. این ابعاد برای مادربردهایی با سایز MINI STX بسیار مناسب شرکت ها یا افرادی است که در فضای کمی می خواهند فعالیت کاری و روزمره خود را با کامپیوتر انجام دهند (تصویر 3).

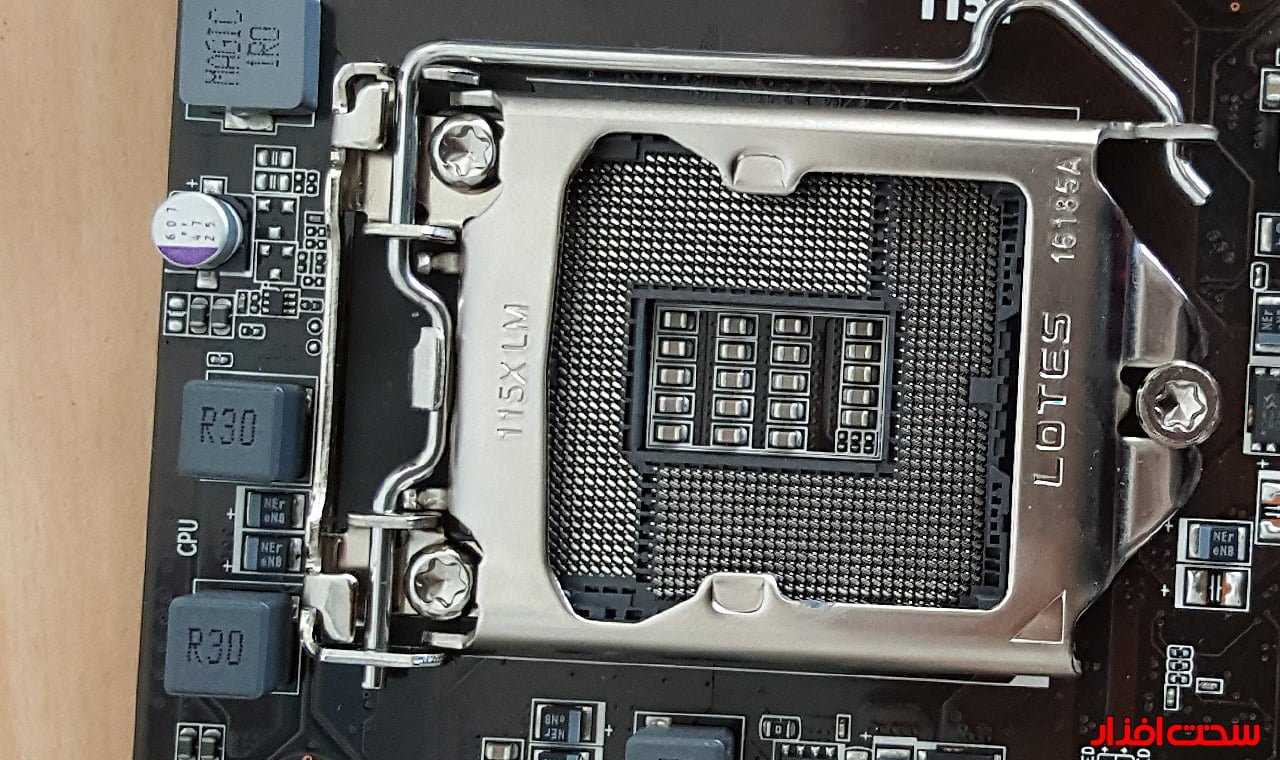

در بخش پردازنده با وجود سوکت 1151 و چیپ ست H110 می توان از تمام پردازنده های مبتنی بر این سوکت برای این ماردبرد استفاده کرد. پردازنده هایی از خانواده core i3، core i5، core i7، Pentium و Celeron که قابلیت اتصال به این چیپ ست را داشته باشند، می توانند این مادربرد را همراهی کنند. البته این نکته را هم باید خاطر نشان شد که مصرف برق این تراشه از 65 وات تجاوز نمی کند ولی ما برای انجام تست ها از پردازنده Core i7 6700K استفاده کردیم. برای انرژی بخشیدن به پردازنده هیچ پورت 8 پین یا 4 پینی برای قدرت گرفتن از منبع تغذیه موجود نیست، به عبارتی الایت گروپ برای قدرت بخشیدن به مادربرد و پردازنده، منبع تغذیه ای را مد نظر قرار نداده است و کاربر صرفا می تواند از طریق سوکتی، برق مورد نیاز مادربرد و پردازنده را تامین کند (به وسیله آداپتور) (تصویر 4).

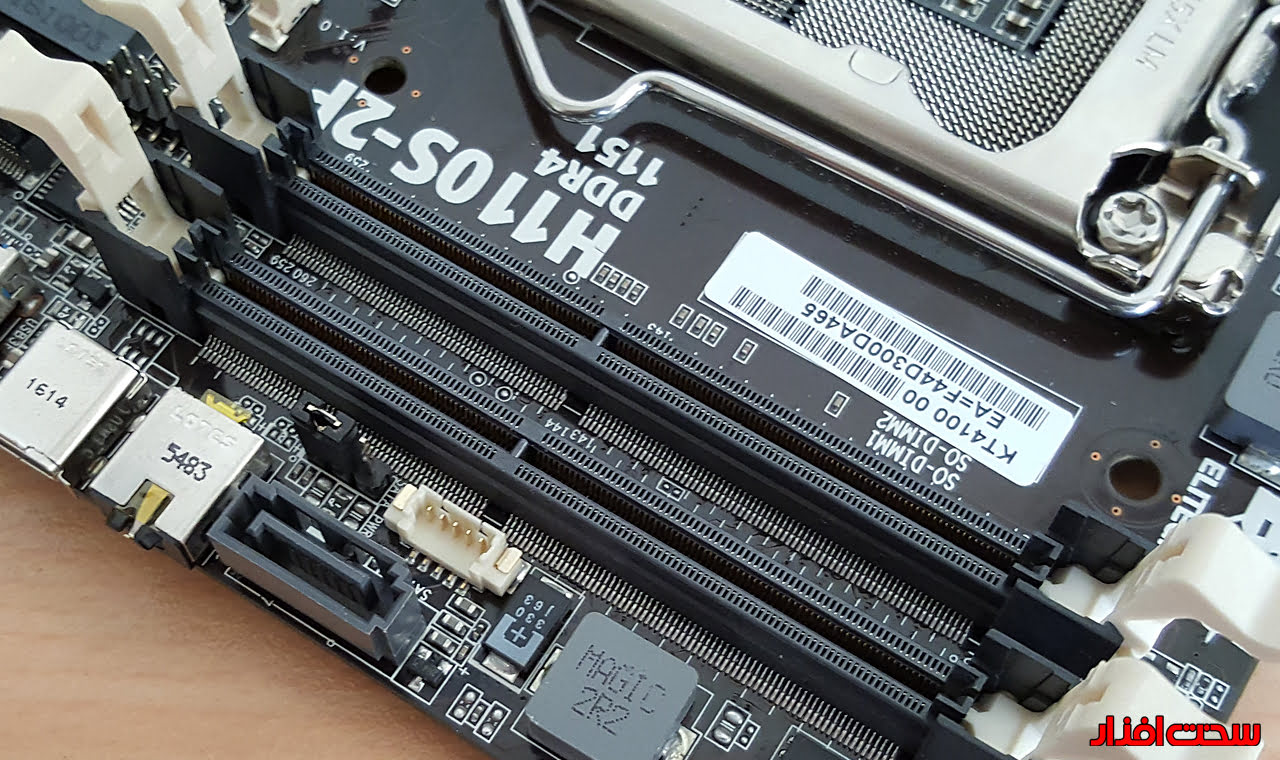

الایت گروپ برای هر چه کوچکتر کردن PCB مشکی رنگ، از 2 اسلات حافظه SO-DIMM استفاده کرده است (به قول خودمان رم لپ تاب). این اسلات ها می توانند از حافظه های DDR4 پشتیبانی کنند که در کنار حداکثر حافظه 32 گیگابایت، می توان گفت بهترین گزینه برای این محصول در این بخش بوده است. فرکانس حافظه در این مادربرد برابر با 2133 مگاهرتز است که با توجه به استفاده از این نوع حافظه ها دور از انتظار هم نبوده است (تصویر 5).

استفاده از 2 اسلات M.2 یکی دیگر از ویژگی های بارز این محصول است. یکی از اسلات ها برای سالیدهای 2280 استفاده می شود که سرعت بالا در تبادل اطلاعات یکی از مزیت های استفاده از این اسلات ها است و اسلات دیگر برای استفاده از کات های شبکه بیسیم است که با این اسلات همخوانی داشته باشند. همچنین در کنار این اسلات ها 2 عدد سوکت 4 پین برای فن خنک کننده پردازنده و یک فن دیگر در نظر گرفته شده است (تصویر 6).

در پنل سمت راست شاهد جک 3.5 میلی متری صدا برای استفاده از هدفون و اسپیکرهای 2 کانال با استفاده از کارت صدا Realtek ALC662 ، پورت USB 3.0، پورت USB Type-C و جک 3.5 میلی متری برای میکروفون هستیم. در کنار موارد ذکر شده 1 عدد پورت ساتا 6 گیگابایت در ثانیه قرار گرفته است، اما ممکن است از خود بپرسید حالا که پای منبع تغذیه ای در میان نیست پس چطور برق هارد یا SSD را تامین کنیم. الایت گروپ داخل جعبه کابلی را در نظر گرفته است تا با اتصال به پورت ساتا و سوکت 5 پین نزدیک آن، بتوان برق مورد نیاز منبع ذخیره سازی را تامین کرد (تصویر 7)

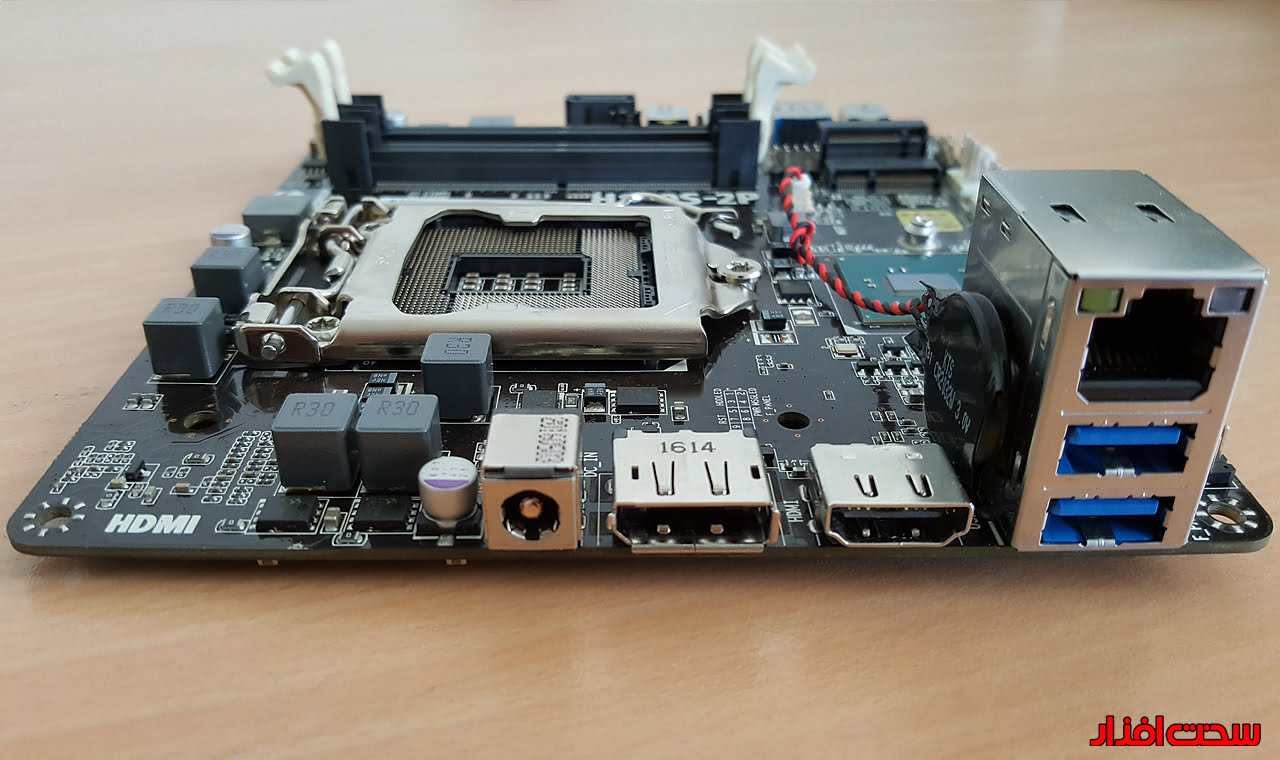

در سمت دیگر شاهد 2 پورت USB 3.0، پورت LAN، پورت HDMI، Display Port و جک اتصال برق هستیم. برای تصویر گرفتن از این مادربرد وجود 2 پورت HDMI و Display Port بسیار کاربردی است به طوری که الایت گروپ حتی در تبلیغات خود بروی این ویژگی بسیار تاکید داشته است. همانطور که ذکر شد برای قدرت بخشیدن به مادربرد و پردازنده، جک DC قرار گرفته است که می توانید با تهیه آداپتور لپ تاب برق مورد نیاز این محصول را به راحتی تامین کنید (تصویر 8).

ویژگی DURATHON

می دانیم که رطوبت یکی از عوامل تاثیر گذار در طول عمر قطعات برقی است. رطوبت می تواند اتصالات و ثبات عملکردی سیستم را تحت تاثیر قرار دهد و یا حتی منجر به سوختن قطعه شود. الایت گروپ با به کارگیری فناوری پیشرفته و استفاده از قطعات و مدار چاپی با کیفیت بالا توانسته است بر این موضوع غلبه کند. استفاده از 3 لایه ساختاری منحصر به فرد در PCB برای بالا بردن سطح مقاومت در برابر رطوبت از موارد قابل ذکر این ویژگی است. همچنین برد های ساخته شده با این تکنولوژی از تحمل بالایی در دما برخوردار هستند که این مهم می تواند برای اورکلاک پایدارتر و بالا بردن طول عمر محصول تاثیر گذار باشد.

عملکرد

کاربرد این نوع از محصولات کاملا مشخص است. این مادربرد را می توان بهترین گزینه برای ادارات و شرکت ها یا افرادی که از سیستم خود انتظار اجرا بازی های سه بعدی را ندارند و صرفا برای کارهای روزمره و یا مدیریت برنامه های سبک از آن استفاده می کنند، دانست. در این مادربرد همچون دیگر محصولات الایت گروپ شاهد محیط کاربری بایوس به شکل کاربر پسند هستیم. این قسمت دارای 2 محیط ساده و حرفه ای است که در محیط ساده می توان مانیتورینگ سیستم را مشاهده کرد و در قسمت حرفه ای می توان تغییراتی را برای عملکرد سیستم لحاظ کرد (تصویر 9).

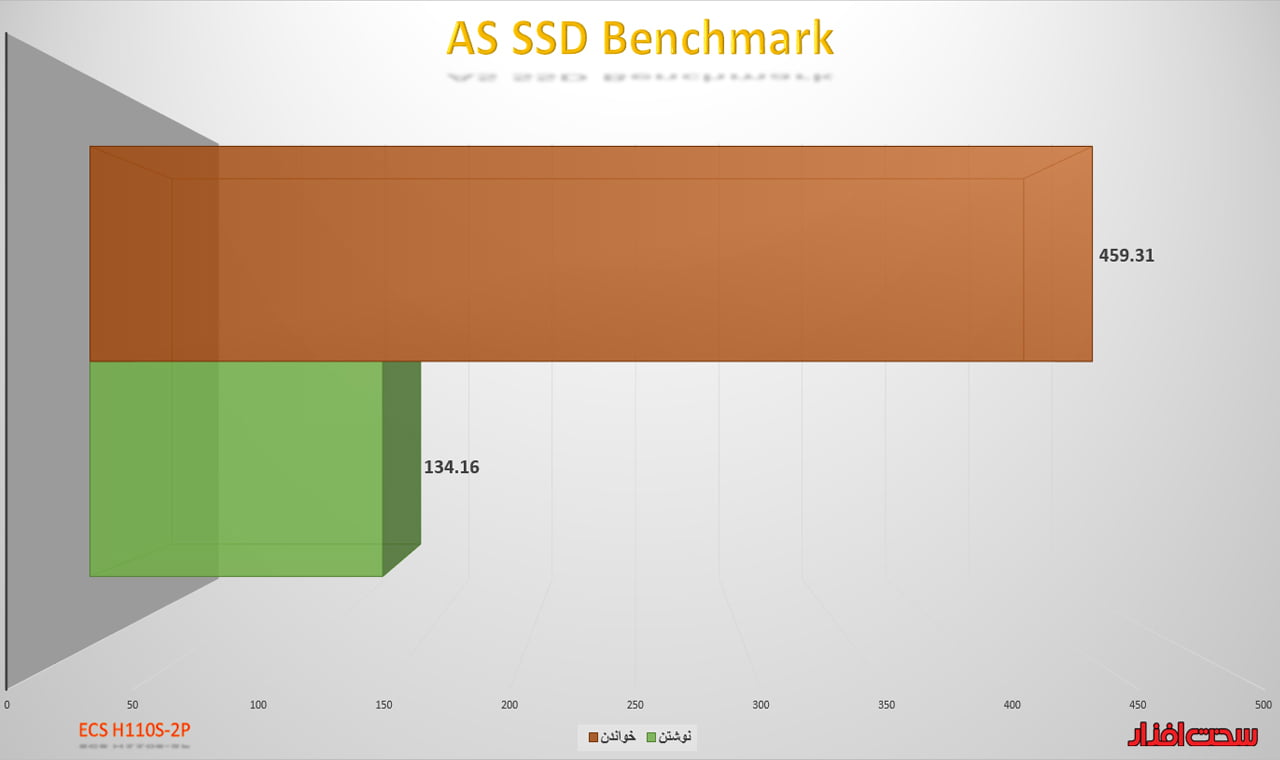

AS SSD Benchmark : نرم افزاری برای تست SSD و منبع ذخیره سازی که می توان با آن از سرعت خواندن و نوشتن قطعه و همچنین زمان تاخیر و امتیاز آن مطلع شد. همچنین می توان اطلاعات مختصری از نوع قطعه مورد نظر به دست آورد.

رقبا

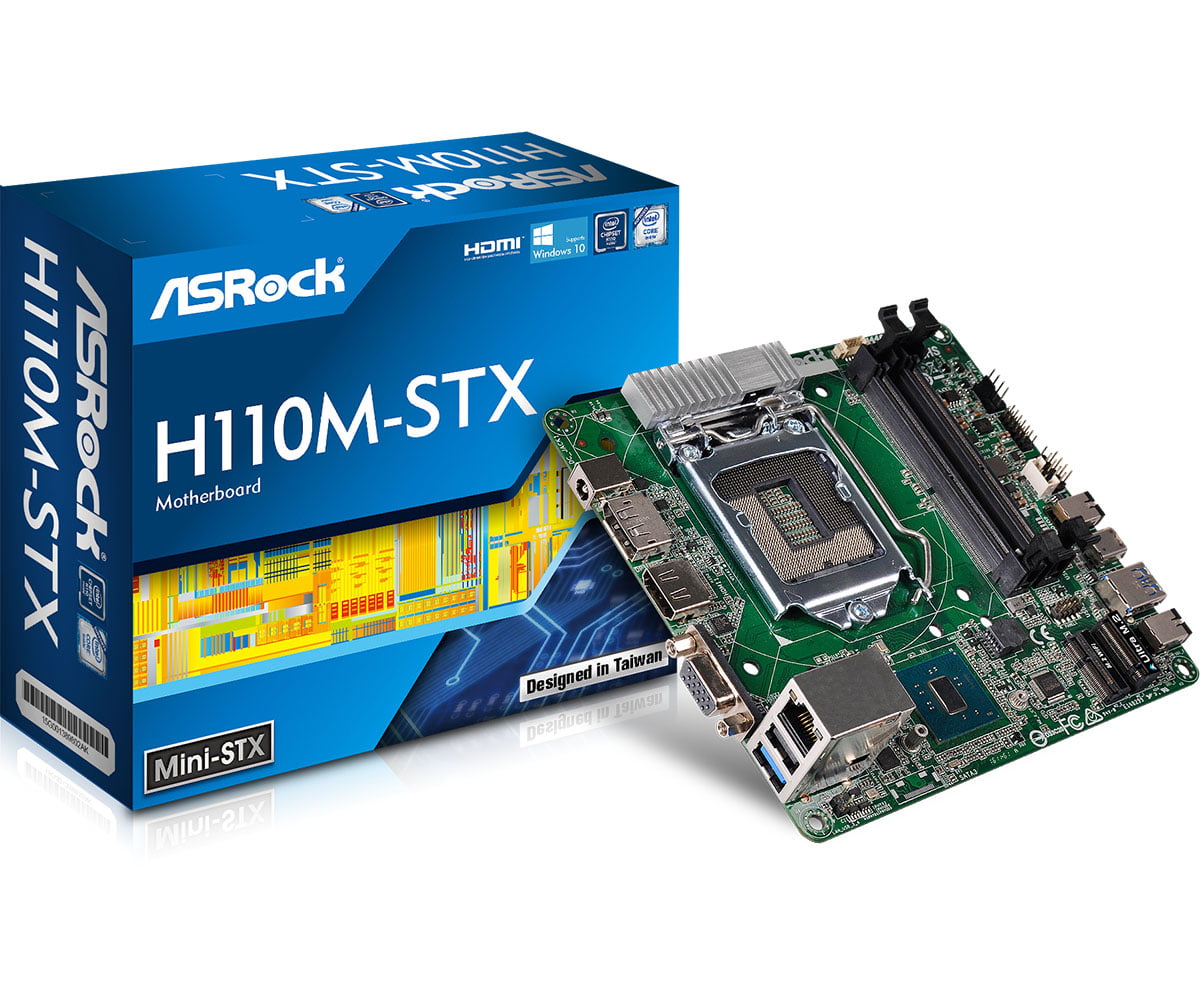

ASRock H110M-STX : + مادربردی با ساختاری مشابه مادربرد الایت گروپ- وجود پورت USB Type-C- ابعادی کوچک و کاربردی- وجود 2 پورت M.2- وچود خروجی تصویر آنالوگ

– نبود اسلات PCIe

MSI H110I PRO : + مادربردی با ساختار مناسب- وجود اسلات PCIe- پورت های کامل

– نبود USB Type-C

8.1امتیاز8.1راندمان
