اختصاصی: بررسی مادربرد MSI Z270 GAMING PRO CARBON (کربنی که مفهوم بازی را خوب میداند)

ام اس آی با دست پر به اسقبال Z270 و H270  آمده است. تعداد 19 مادربرد با چیپ ست جدید اینتل همراه هستند که نشان از اهمیت بالای این بروزرسانی از سمت ام اس آی دارد. بیشتر محصولات ام اس آی را مادربرد های گیمینگ آن تشکیل داده است که غیر از این هم انتظار نداشتیم. استفاده از تکنولوژی ها و نرم افزارهای متعدد در این مادربردها، باعث شده است تا تجربه کار با یک مادربرد خوب را بیش از پیش حس کنید. ام اس آی تمام توان خود را به کار برده است تا کاربران و مشتریان خود را در هر زمینه ای راضی نگه دارد. در بررسی گذشته یکی از محبوب ترین مادربردهای این شرکت را بررسی کردیم و این بار می خواهیم به مادربرد دیگری از این شرکت تایوانی بپردازیم (البته در بعضی موارد شاهد استفاده از قطعات ثابت هستیم). با ما همراه باشید با گیمینگ کربنی از ام اس آی.

معرفی

1986سالی بود که ام اس آی در تایپه تایوان تاسیس شد تا با برنامه ریزی های انجام شده مادربرد و بعد از آن دیگر قطعات را به سبد محصولات خود اضافه کند. ام اس آی در کارش بسیار جدی ظاهر شد به طوری که در همان سال اولین مادربرد اورکلاک را معرفی کرد. در سال 1997 اولین کارت گرافیک خود را با حافظه 8 مگابایت روانه بازار کرد که پشتیبانی از OpenGL را در دستور کار خود داشت. دو سال بعد کارت گرافیکی با حافظه 16 مگابایتی اما با پشتیبانی از حداکثر رزولوشن 1200 در 1600 پیکسل و 32 بیت رنگ را ارائه کرد که برای کارهای سه بعدی بسیار مناسب بود. این پیشرفت ها همچنان ادامه داشت به طوری که در سال 2007 اولین نوت بوک اورکلاک شده تولید شد، سال 2009 اولین قطعات سخت افزاری برای اورکلاک آسانتر مادربرد به کار گرفته شد، در همین سال اولین خنک کننده اختصاصی کارت گرافیک های این شرکت شکل گرفت و نرم افزار تخصصی برای افزایش کاررایی کارت ها با اسم MSI Afterburner راه اندازی شد، سال 2010 بروزرسانی خنک کننده کارت ها، سال 2011 بروی GTX 570 خنک کننده جدید با نام TWIN FROZR III قرار گرفت، سال 2012  TWIN FROZR IV بروی GTX 960 قرار گرف، سال 2013 نرم افزارهای کاربردی برای ارتقاء سطح کارایی محصولات به وجود آمد و در همین سال اولین ALL IN ONE گیمینگ جهان هم پدیدار شد، TWIN FROZR V در سال 2014 بروی خانواده GTX 900 استفاده شد. در سال های 2015 و 2016 این شرکت با نوآوری های بسیار، دریافت جوایز بی شمار و برگزاری مسابقات مختلف در نقاط مختلف دنیا، چنان فعالیت پرباری داشته است که نمی توان شرح تمام آنها را تنها در این بخش عنوان داشت. امروزه ام اس آی به یکی از بزرگترین برند های گیمینگ در جهان تبدیل شده است و سبد محصولات خود را بسیار گسترده تر از قبل گسترش داده است.

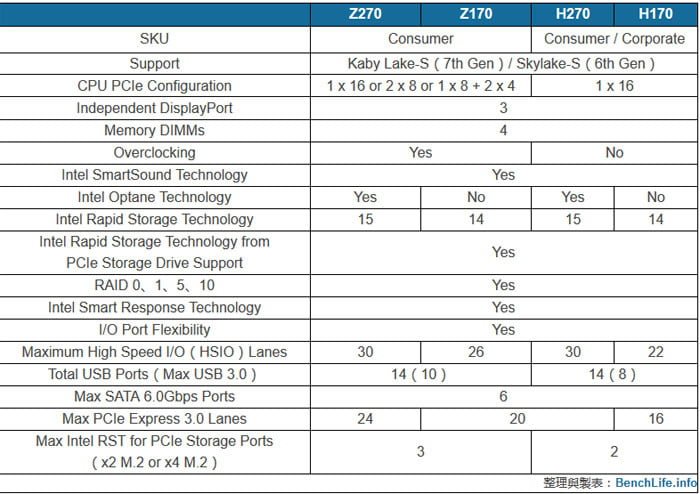

چیپ ست سری 200

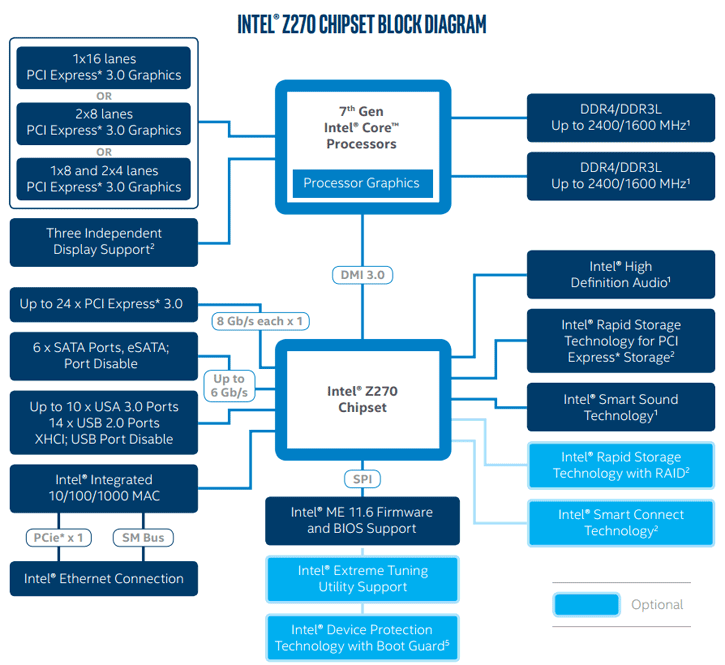

از این پس در بازار شاهد مادربرد های با چیپ ست سری 200 اینتل هستیم هر چند این نکته را هم باید یاد آور شویم که اگر مادربردی از نسل قبل یعنی Z170 را برای خود تهیه کرده اید، اصلا نگران نباشید زیرا با بروزرسانی می توانید از پردازنده های جدید اینتل استفاده کنید و یا اگر پردازنده ای مثل 6700K را در اختیار دارید می توانید از مادربردهای جدید مانند Z270 بهره ببرید. موارد ذکر شده تنها به این دلیل اتفاق می افتد که سوکت 1151 بین پردازنده ها و مادربردها مشترک است.  چیپست Z170 با چیپست Z270 و H170 نیز با H270 جایگزین خواهند شد. Z270 را باید پرچمدار جدید عنوان کرد اما بهینه سازی های انجام شده در این چیپ ست بیشتر به سرعت بیشتر نقل و انتقالات داده ها چه در پنل I/O و چه در اسلات های PCIe و برخی نکات ریز دیگر محدود شده است. چیپست H270 نیز کامپیوترهای سطح بالای اداری، غیر اورکلاکینگ، میان رده و…را تحت پوشش قرار می دهد و Z270 برای مصارفی مانند گیم، اورکلاک و مصارف سنگین استفاده می شود. یکی از مهمترین برتری های چیپست های سری 200 اینتل را می توان در پشتیبانی از تعداد مسیرهای PCI Express 3.0 16X دانست؛ به طوری که در چیپست های سری 200 این مسیرها به 14 عدد در مقابل 10 عدد در سری 100 افزایش یافته است. افزایش مسیرهای HSIO و پهنای باند قابل پشتیبانی در این چیپست ها این امکان را در اختیار تولید کنندگان مادربرد قرار می دهد که از رابط های مدرنی همچون Thunderbolt و USB 3.1 و حتی اسلات های M.2 بیشتری بهره برده و از حداکثر امکانات و سرعت آنها استفاده نمایند. از جمله دیگر برتری های چیپست های سری 200 اینتل می توان به پشتیبانی از فناوری Optane اشاره کرد که SSD های پر سرعت نسل آینده را شامل می شوند که با PCIe درگیر هستند. مسیر PCI به طور ذاتی مستقیما به پردازنده متصل شده و به همین علت نیازی به داده پردازی های حافظه رم ندارد. در نتیجه سرعت نقل و انتقال و تصمیم گیری در پروسه پردازش و فراخوانی بسیار افزایش یافته است. اینتل ادعا می کند که حافظه های Optane تا 10 برابر تاخیر کمتر، 3 برابر استقامت بیشتر، 4 برابر بهبود عملکرد در نوشتن، 3 برابر سرعت خواندن بیشتر و عملکرد 30% درصد به ازای هر ثانیه در استفاده از توان ورودی را به نسبت تراشه های NAND رقیب دارا هستند.

یکی دیگر از امکانات نهفته در چیپست های سری 200 اینتل را می توان به پشتیبانی از تکنولوژی Rapid Storage Technology v15 نسبت داد. مسیرهای قدیمی و با سرعت کمتر که عموما در اختیار رابط های USB 3.1 و M.2 قرار می گیرند، شامل مدل های PCIe X1 می شوند که گاها به صورت تکی و یا ترکیبی استفاده می شوند. در چیپست های سری 200 پشتیبانی از این مسیرها به 30 عدد رسیده است که در پلتفرم پیشین برابر با 26 عدد بوده است. آنچه که چیپست Z270 را از H270 جدا می سازد، همان چیزی است که دو چیپست Z170 و H170 را از یکدیگر متمایز می کند. به عنوان مثال می توان به قابلیت اورکلاک در چیپست Z270 اشاره کرد که چیپست H270 فاقد آن خواهد بود. مورد دیگر قابلیت ترکیب و ادغام مسیر های HSIO در زمینه PCIe است که چیپست H170 فاقد این ویژگی است. بدین ترتیب که چیپست Z270 می تواند مسیرهای PCIe 3.0 X16 را به دو مسیر X8 تبدیل سازد که این قابلیت در پشتیبانی از فناوری Multi GPU مورد استفاده قرار می گیرد. هر چند که این محدودیت تنها به کارت گرافیک های Nvidia ختم می گردد و کارت گرافیک های AMD تا حدودی با این مسئله کنار آمده اند چرا که کارت گرافیک دوم مسیر PCIe X4 را در اختیار می گیرد و متاسفانه نتیجه ی خروجی نیز در این چیشنش اصلاً رضایت بخش نیست.

نمای بیرونی و بسته بندی

جعبه ای که ام اس ای برای این مادربرد در نظر گرفته است کاملا متفاوت با دیگر مادربردهای این شرکت است. در نمای روبرو می توان زمینه ای تیره اما رنگی را مشاهده کرد که می توان آن را به نورپردازی مادربرد با رنگ های مختلف نسبت داد. نشان گیمینگ و نام ام اس آی همچنان با رنگ قرمز و سفید در گوشه جعبه خودنمایی می کند. در سمت دیگر جعبه می توان نشان RGB نورپردازی، پشتیبانی از تکنولوژی VR و چیپ ست جدید اینتل را مشاهده کرد. یکی از جذابیت های این جعبه استفاده از مکلارن P1 با بدنه کربن است که اگر دقت کنید می توانید نوشته کربن را در گوشه سپر آن مشاهده کنید. این تصویرگری در جعبه Z270 GAMING PRO هم مشاهده می شود اما اینبار مکلارن از نمای پشت در حال شتابگیری است. و البته اگر به مباحث خودرویی علاقه مند باشید و در این تصویر بیشتر دقت کرده باشید، می بینید که تایرها با نوشته P ZERO مزین شده است که سیاستی بسیار هوشمندانه از سمت ام اس آی بوده است. در بخش زیرین جعبه نام محصول و نوشته کربن که در زمینه ای فیبرکربنی قرار گرفته است مشاهده می شود.

پشت جعبه با رنگ زمینه مشکی، مواردی همچون نمای کلی از مادربرد، نام محصول، مختصر توضیحاتی در ویژگی های به کار رفته، مشخصات مادربرد و معرفی پنل I/O را می بینیم.

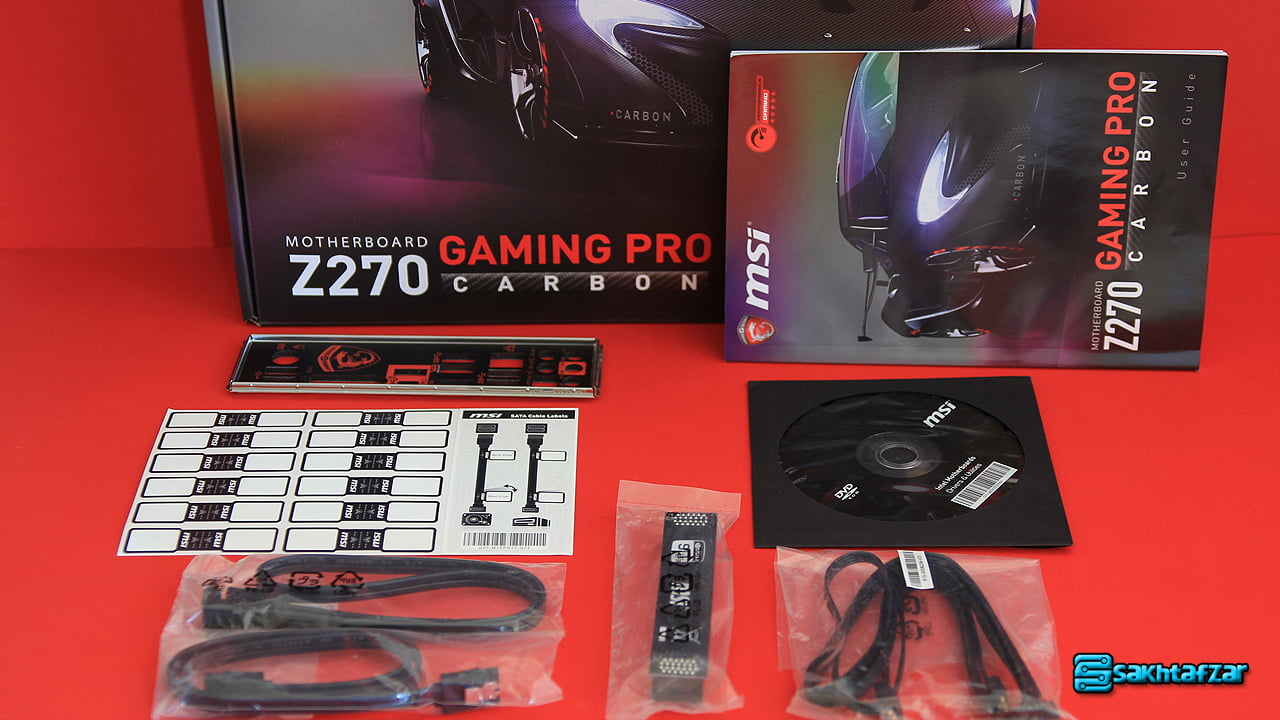

با باز کردن جعبه می توان در کنار مادربرد لوازم دیگری مانند، سی دی درایور، دفترچه راهنما، تعداد 4 کابل ارتباطی ساتا، پل SLi، پنل محافظ I/O  و برچسب هایی برای مدیری کابل ها را مشاهده کرد.

طراحی و ساختار

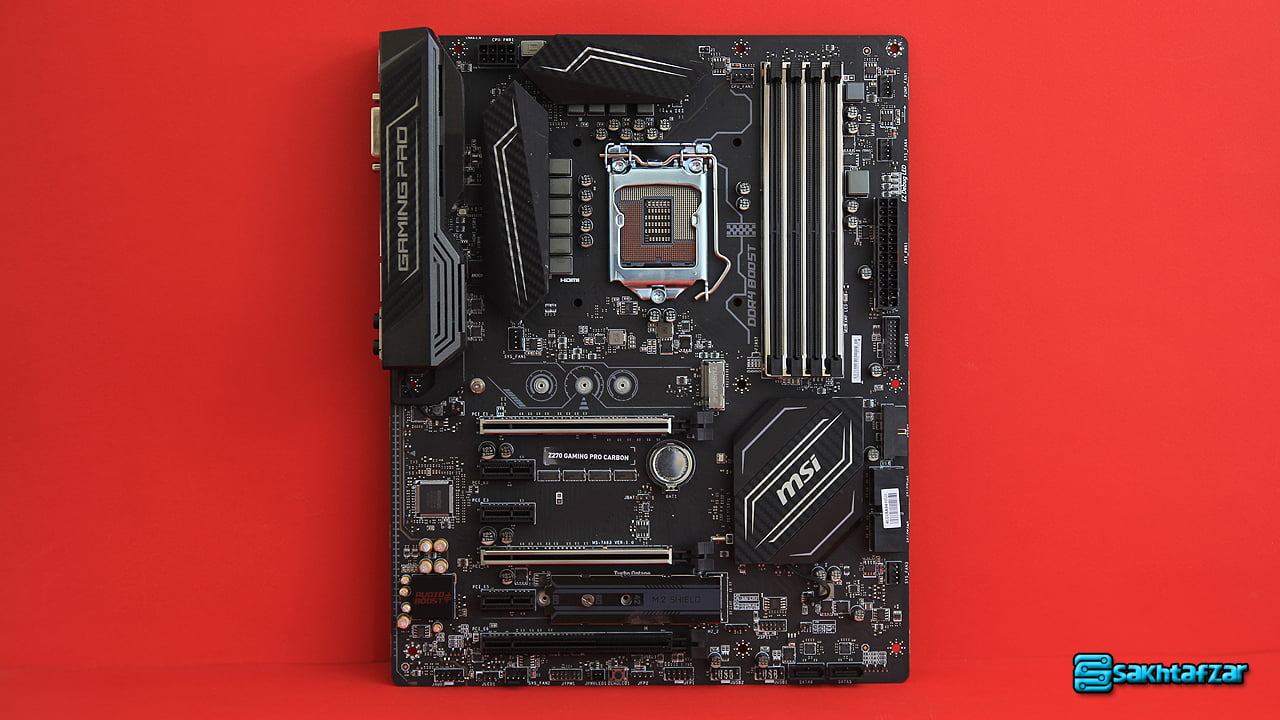

مادربرد را از جعبه خارج کرده و نگاهی به آن می اندازیم. ام اس آی در بردهای جدید خود علاقه ای به استفاده از رنگ قرمز ندارد و ترجیح داده است که محصولات خود را با رنگ مشکی مزین کند. در این مادربرد هم رنگ اصلی PCB مشکی است و شخصی سازی کمی در این مدار چاپی دیده می شود. خالی بودن مادربردهای ام اس ای از احجام سه بعدی حجیم و پنل های مختلف ممکن است برای بعضی از کاربران خوشایند نباشد اما این خلوت بودن به تبادل دما و استفاده از قطعات بزرگ بروی مادربرد کمک بسیار کرده است.

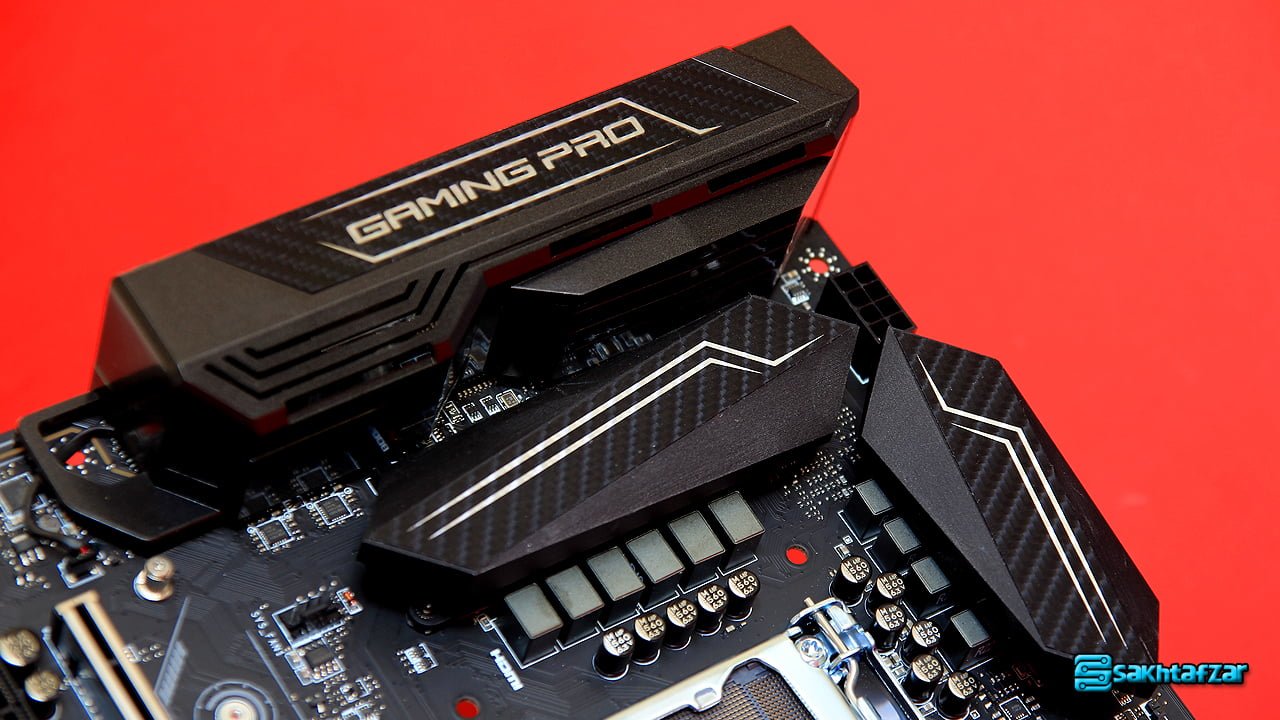

ام اس آی برای زیبا سازی نمای مادربرد، بروی سینک های حرارتی و پنل محافظ I/O از برچسب های کربنی استفاده کرده است (البته مشابه فیبر کربن است). همچنین برای خارج شدن از یکنواختی بروی این برچسب ها از خطوط شکسته سفید رنگی استفاده شده است. در کل نمی توان استفاده از این برچسب ها و موارد دیگری که ام اس آی برای زیبا سازی در این محصول استفاده کرده است را عالی دانست و تنها باید گفت خوب است.

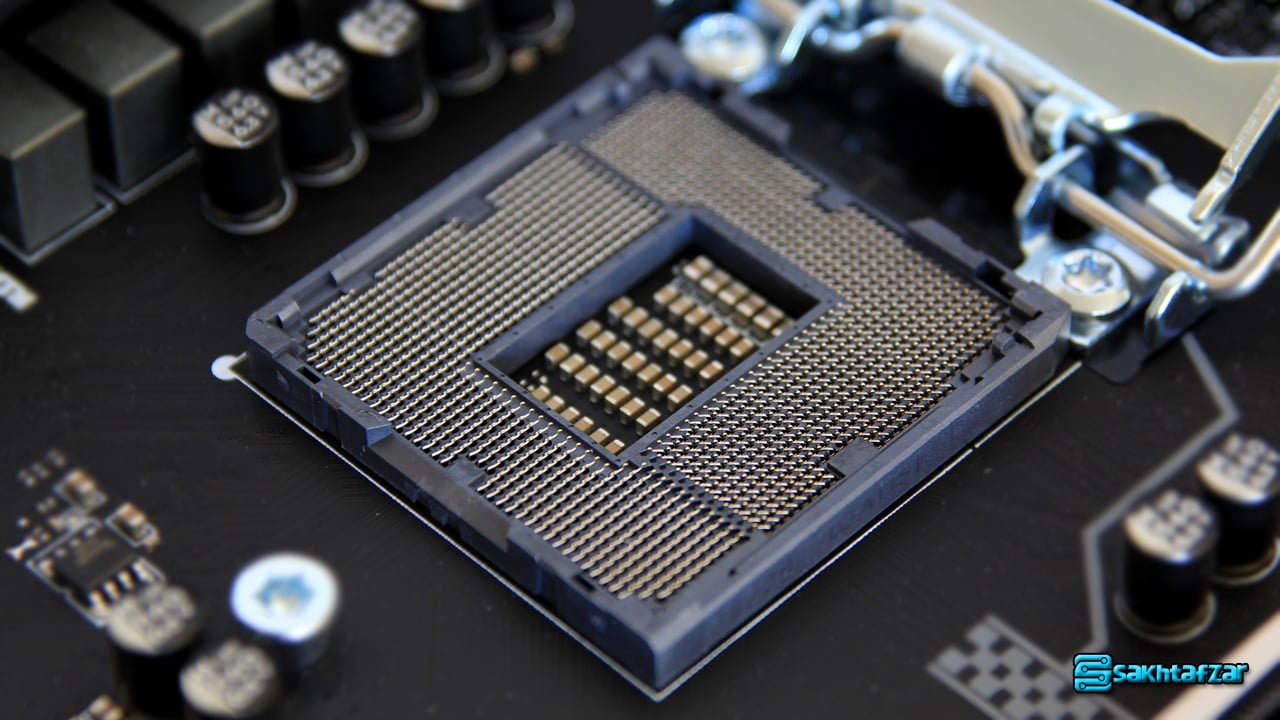

سوکت 1151 این مادربرد قابلیت پشتیبانی از پردازنده های Intel Core i7/i5/i3/Pentium/Celeron را داراست. بروی سوکت پردازنده پوشش محافظی قرار گرفته است که پس از جدا کردن آن می توانید پردازنده را بروی سوکت قرار دهید. در این سوکت از پین های طلایی استفاده شده است که ارتباط و پایداری بهتری را با پردازنده برقرار می کند. مشترک بودن سوکت پردازنده یکی از مواردی که کاربر را با دلگرمی بیشتری به سمت این مادربرد ها می کشاند. اگر سوکت پردازنده در معماری جدید تغییر پیدا می کرد نه تنها از پردازنده قبلی خود باید خداحافظی می کردید بلکه ممکن بود خنک کننده ای که شاید برایش هزینه زیادی کرده بودید هم به خاطرات می پیوست.

قدرت بخشیدن به پردازنده به وسیله یک سوکت 8 پین انجام می شود که نشان از خشونت کم این مادربرد دارد. ام اس آی برای این محصول از طراحی مدار فاز قدرت 2+10 استفاده کرده است. مداری که برای این مادربرد در نظر گرفته شده است در کلاس نظامی قرار دارد که با 5 لایه ساختار، تلاش می کند در شرایط دشوار تحمل بالایی را داشته باشد. طراحی مدار فاز با تحمل بالا در بارکاری طولانی مدت و تحمل حرارتی بالا باعث شده است که این مادربرد در طول تست با ثبات مناسبی همراه باشد به طوری که این پایداری در زمان اورکلاک پردازنده هم خود را به ما نشان داد.

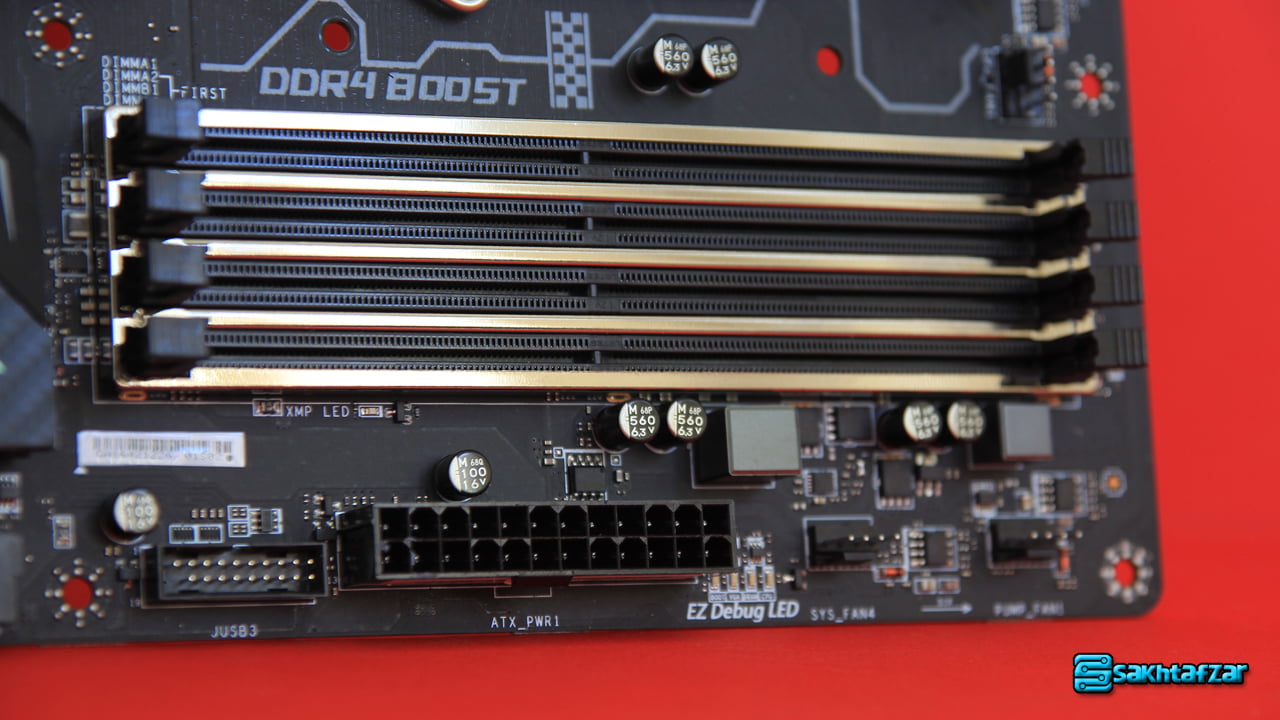

در بخش حافظه، شاهد 4 اسلات DIMM هستیم که همچون دیگر بخش های مادربرد با رنگ مشکی پذیرای ماژول ها هستند. در این بخش کاربر می تواند تا حداکثر 64 گیگابایت حافظه از نوع DDR4 را برای این مادربرد در نظر بگیرد. تلاش ام اس آی را می توان بجای زیبایی در بحث استحکام دید. استفاده از زره فلزی برای اسلات ها یکی از مواردی است که در کنار زیبایی باعث وجود استحکام و طول عمر این بخش از مادربرد شده است. ویژگی هایی که با نام نظامی در این محصولات به کار گرفته می شود صرفاً جهت مقاومت بالای ساختاری این قطعات است که مهمترین فاکتور یعنی طول عمر بالا را برای کاربر به همراه دارد. در این محصول هم می توان استفاده از قفل های متحرک در دو سمت اسلات ها را شاهد بود. حداکثر فرکانس کاری در این مادربرد در حالت اورکلاک به 3800 مگاهرتز هم می رسد و فرکانس پایه رم ها بسته به نوع پردازنده استفاده شده یا 2133 مگاهرتز است و یا 2444 مگاهرتز می باشد.

یکی از مواردی که در نسل جدید پردازنده ها و مادربردها دیده می شود فرکانس پایه بالاتر رم است. اما باز هم این فرکانس پایه بالاتر نسبت به اعدادی مانند 3400 مگاهرتز بسیار پایین تر است، پس بعد از راه اندازی سیستم به بخش بایوس مراجعه کنید و پروفایل XMP را فعال کنید و آن را ذخیره کنید (حالا می توانید لذت ببرید). با فعال کردن پروفایل XMP نشانگری در زیر اسلات ها روشن می شود که شما را از فعال بودن این پروفایل آگاه می سازد.

 در بخش اسلات های PCIe شاهد 3 اسلات PCI Express X16 هستیم که چینش آنها در صورت استفاده از یک کارت برابر با x16 است، استفاده از دو کارت x8/x8 است و استفاده از 3 کارت به طور همزمان با چینش x8/x8/x4 همراه است. اسلات های PCIe برای دوام بیشتر و تحمل فشار وارد شده از کارت های سنگین، به زره فولادی مجهز شده اند هر چند این مجهز شدن به زره فولادی تنها برای دو اسلات در نظر گرفته شده است. برای کاربرانی که از چینش مولتی گرافیک در کارت ها استفاده می کنند، پشتیبانی از SLI کارت های انویدیا با چینش 2 Way  و CrossFireX کارت های رادئون با چینش 2/3 Way  قابل استفاده است. در این بین 3 اسلات PCI Express 3.0 x1 برای استفاده از قطعاتی مانند سالید های پر سرعت، کارت صدا و بسیاری از قطعات جانبی دیگر که می توانند بروی این اسلات ها سوار شوند، کاربرد دارد. ام اس آی برای این مادربرد هیچ پنل محافظی را در بخش اسلات ها به کار نبرده است که همین موضوع نمای این قسمت از برد را خالی تر از همیشه به نمایش گذاشته است.

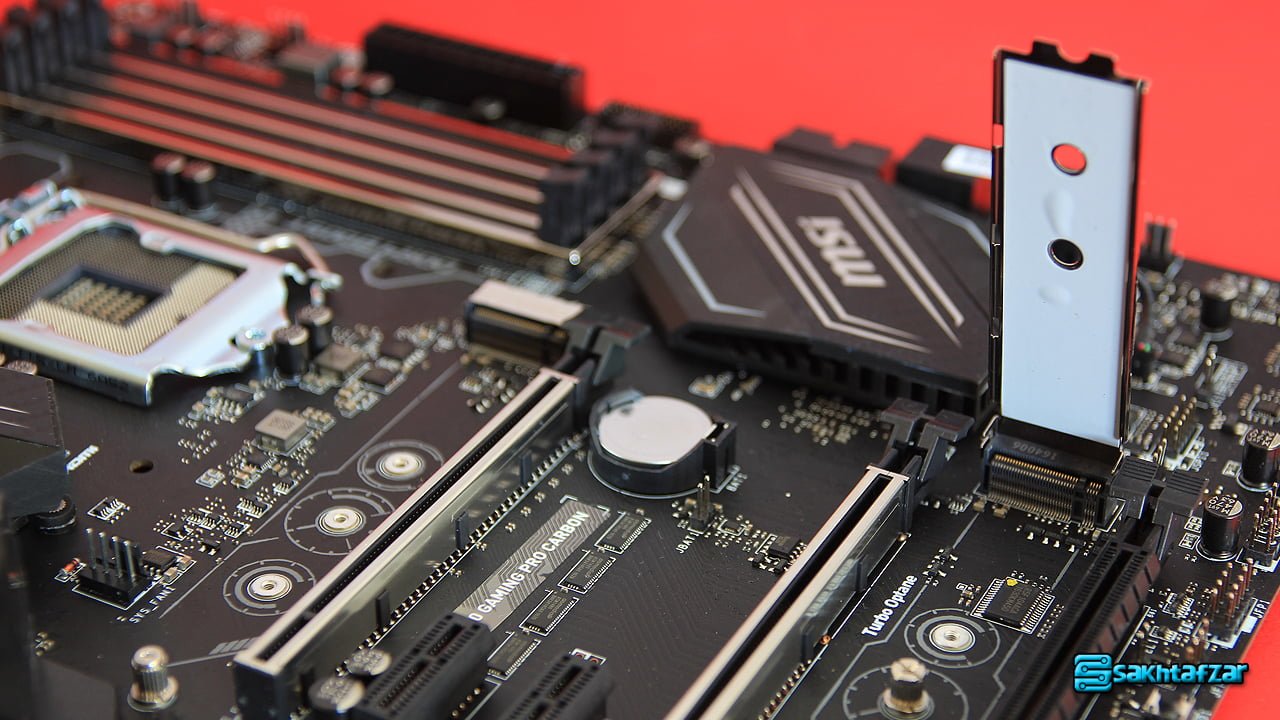

در بالای اسلات های PCI-E1 و PCI-E6 رابط پرسرعت M.2 قرار گرفته است. اسلات بالا می تواند تا ماژول های 110 میلی متری را پشتیبانی کند، این در حالی است که اسلات M.2 دوم که مجهز به پنل محافظ فلزی است، تنها از ماژول هایی با حداکثر طول 80 میلی متر پشتیبانی می کند.

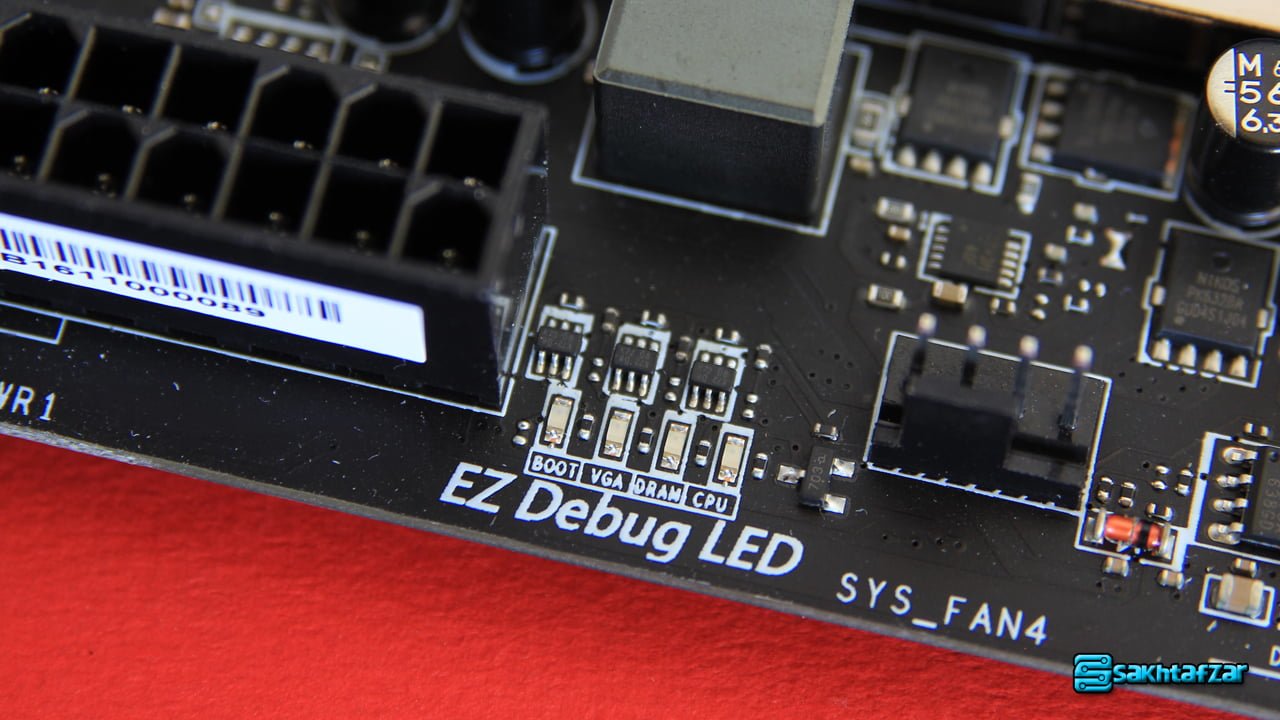

ام اس آی در این مادربرد برای اطلاع از وضعیت دستگاه تنها از 4 LED برای پردازنده، رم، گرافیک و بوت استفاده کرده است که وجود هرگونه مشکلی را به کاربر اعلام می کند و با نام EZ Debug LED شناخت می شود.

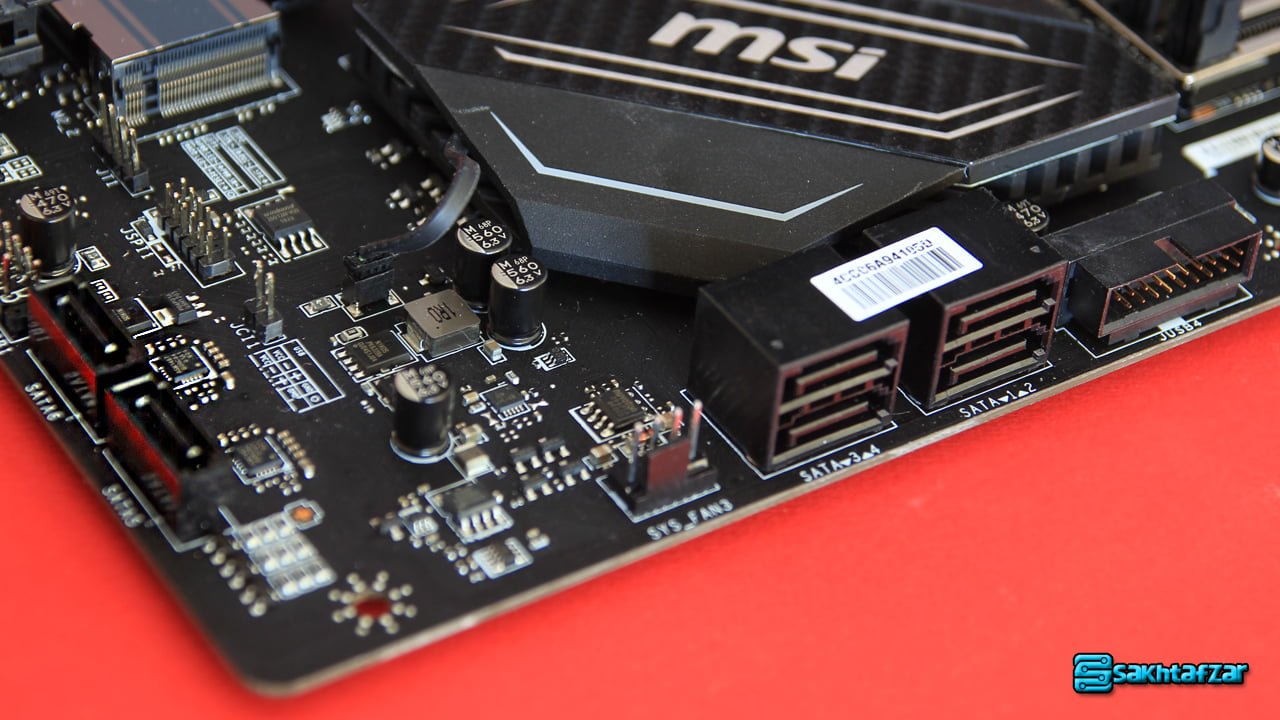

در سمت دیگر مادربرد مجموع 6 پورت ساتا 6 گیگابیت در ثانیه استفاده شده است که تعداد 4 عدد از آنها در سمت راست مادربرد جای گرفته اند و 2 عدد دیگر در پایین مادربرد.

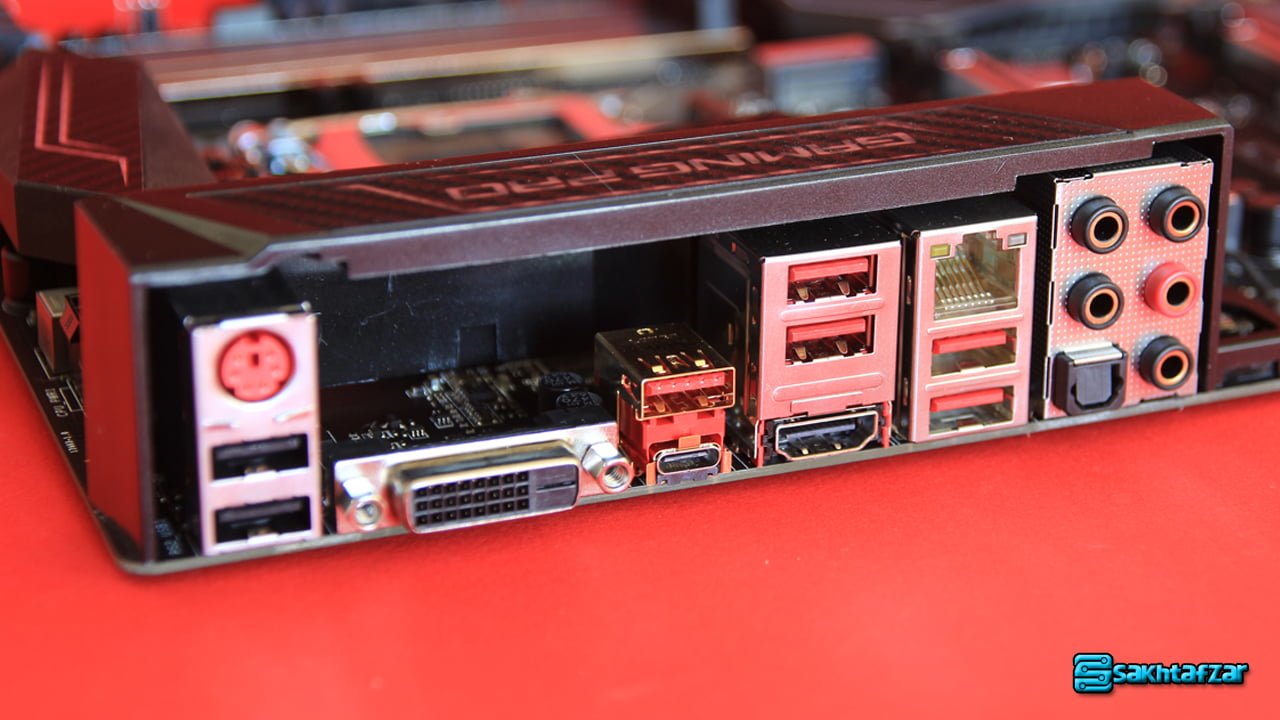

آنسوی مادربرد و در پنل I/O مادربرد، می توان پورت PS/2 برای اتصال ماوس و کیبورد های قدیمی، تعداد 2 پورت USB برای اتصال لوازم جانبی،  پورت DVI بجای پورت Display، دو پورت USB 3.1 از نوع Type-A و Type-C، پورت HDMI، یک پورت شبکه، تعداد 4 پورت USB قرمز رنگ با پشتیبانی از تکنولوژی VR، تعداد 5 جک 3.5 میلی متری و یک S/PDIF را مشاهده کرد.

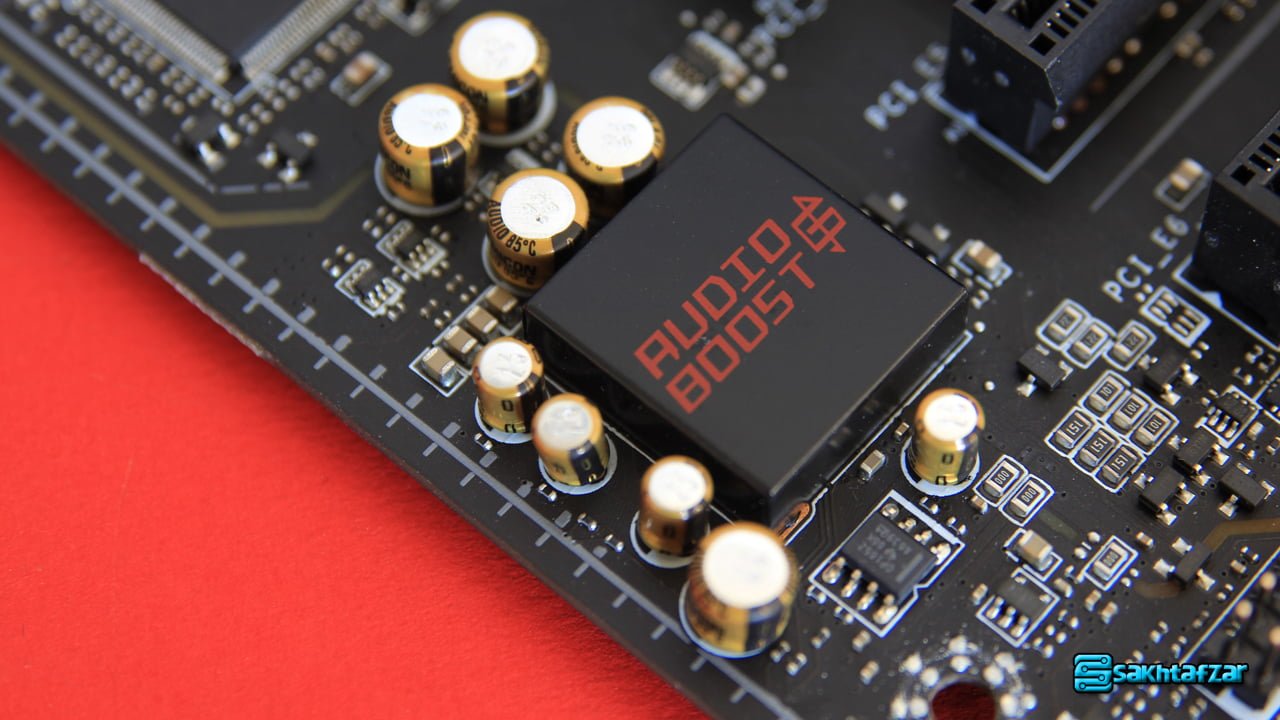

ام اس آی کارت صدایی را در نظر گرفته است که در بیشتر مادربرد های جدید می توان شاهد آن بود (Z270 GAMING M5 هم از این کارت صدا بهره می برد). در این کارت صدا شاهد یک مدار خوب همراه با Realtek ALC1220 و کدک های صوتی با کیفیت بالا هستیم. استفاده از خازن های طلایی Nichicon که این روزها در اکثر مادربردهای بروز دیده می شود، برای فیلتر کردن صدا و جدا کردن ناخالصی ها به همراه آکوستیک کردن آن و از بین بردن تداخل در حجم بالا به کار گرفته شده است که می تواند با ایجاد جلوه های صوتی، گزینه مناسبی برای گیمرها و عاشقان موسیقی باشد. صدای تولید شده از این کارت صدا کاملا مناسب است و با وجود 7.1 کانال بودن و ایجاد حداکثر میزان 115 دسیبل (تا 120 هم ممکن است پیش برود) کاربر را از خرید کارت صدای مجزا بی نیاز می سازد.

ام اس آی نورپردازی این محصول را بسیار زیبا در نظر گرفته است. این نور پردازی را می توان در سینک حرارتی قرار گرفته بروی چیپ ست، پنل I/O، در بخش کارت صدا و در زیر مادربرد مشاهده کرد که مجموعاً تعداد 16.7 میلیون رنگ را به همراه افکت های زیبا به همراه دارد.

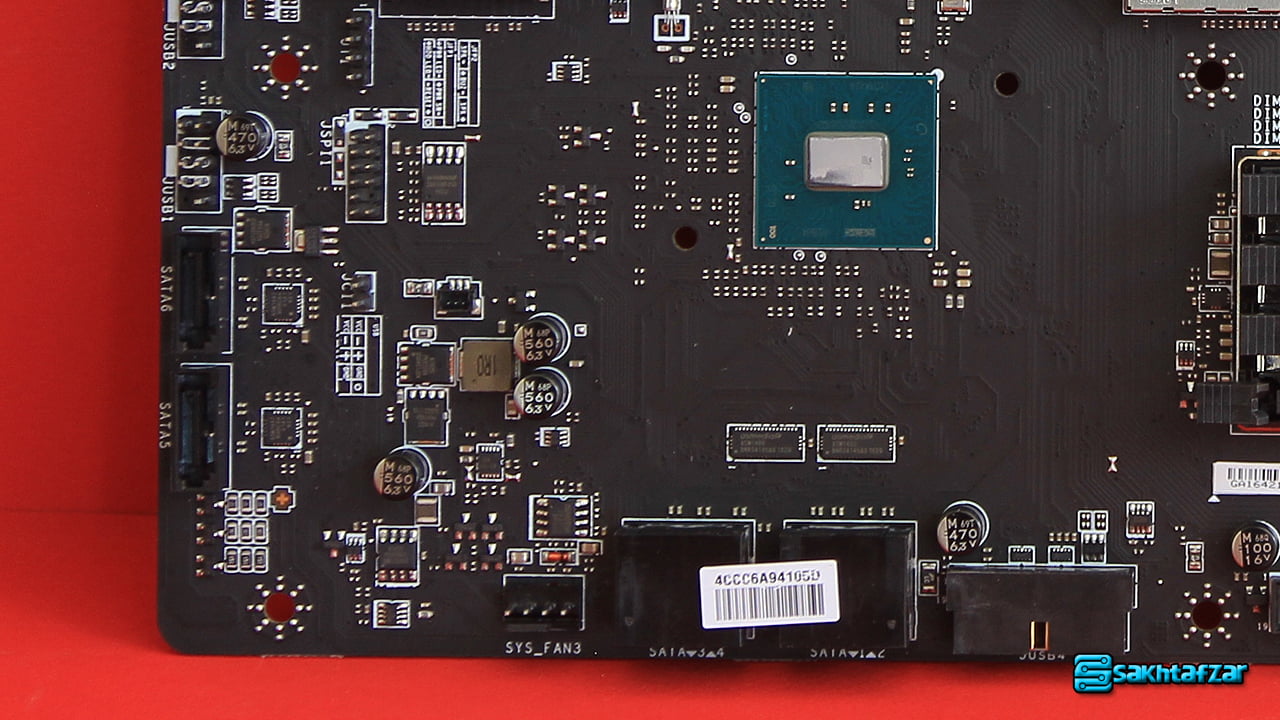

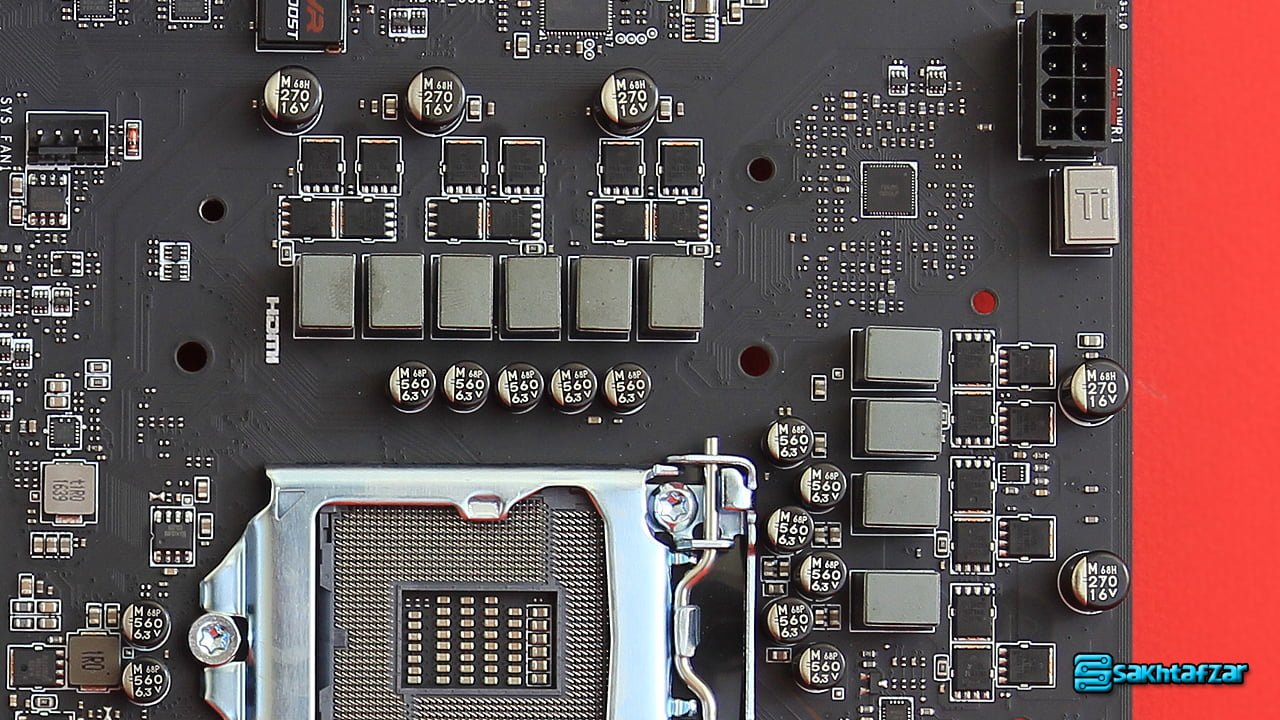

با برداشتن سینک های حرارتی می توان VRM یا مدار فاز قدرت قرار گرفته و چیپ ست مادربرد را مشاهده کرد. این چیپ ست مدیریت پورت های ورودی خروجی همچون USB، SATA، M.2، کارت صدا، شبکه بیسیم، اسلات ها مانند PCI Express x1، بایوس و تغییرات صورت گرفته برای اورکلاک را در دستور کار خود دارد که در Z270 با تغییرات و بهینه سازی های مناسبی همراه است.

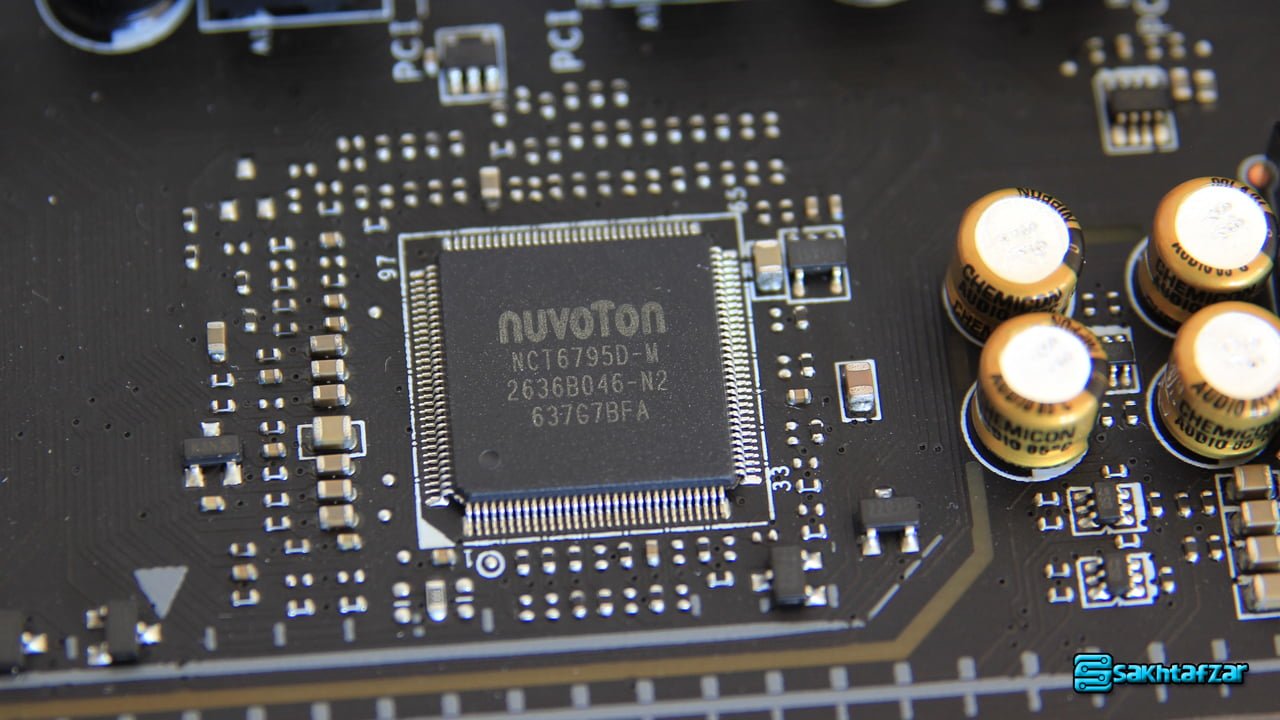

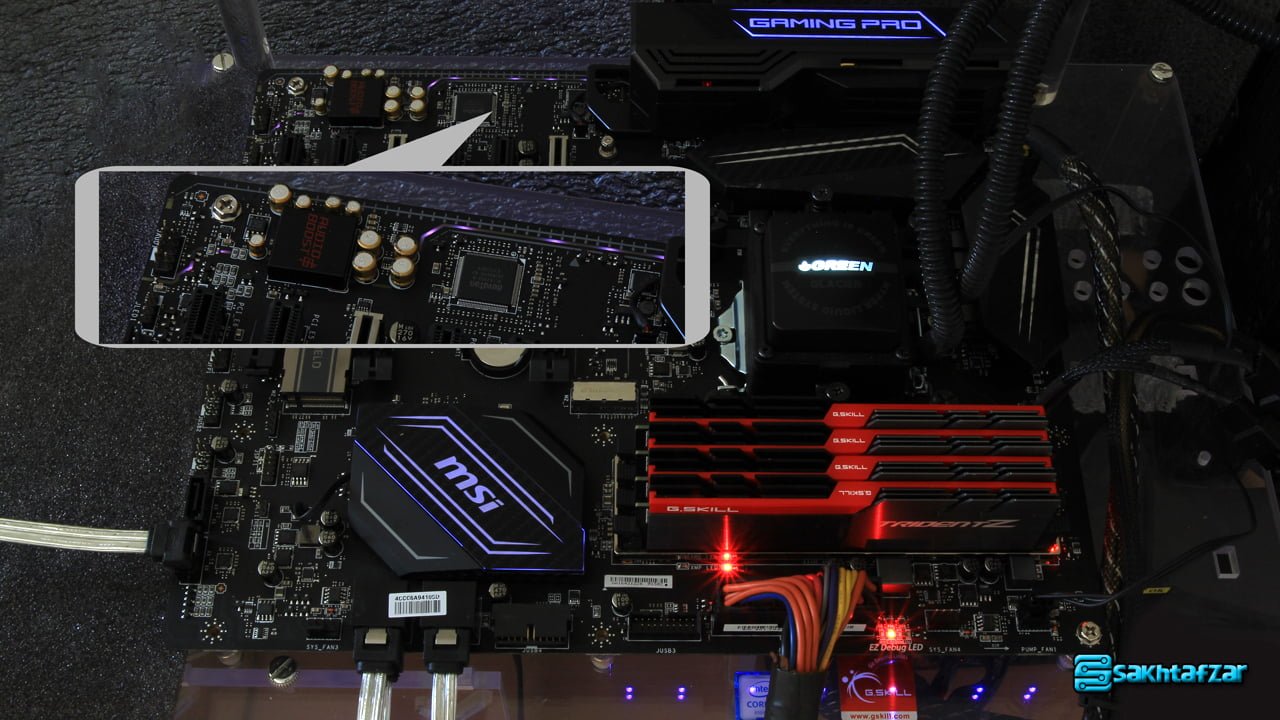

چیپ ست nuvoton nct6793d را می توان در کنار قطعات کارت صدا مشاهده کرد. این عضو از مادربرد قادر به نظارت پارامترهای مهم در سخت افزارهای استفاده شده از جمله ولتاژ، سرعت فن و درجه حرارت است.

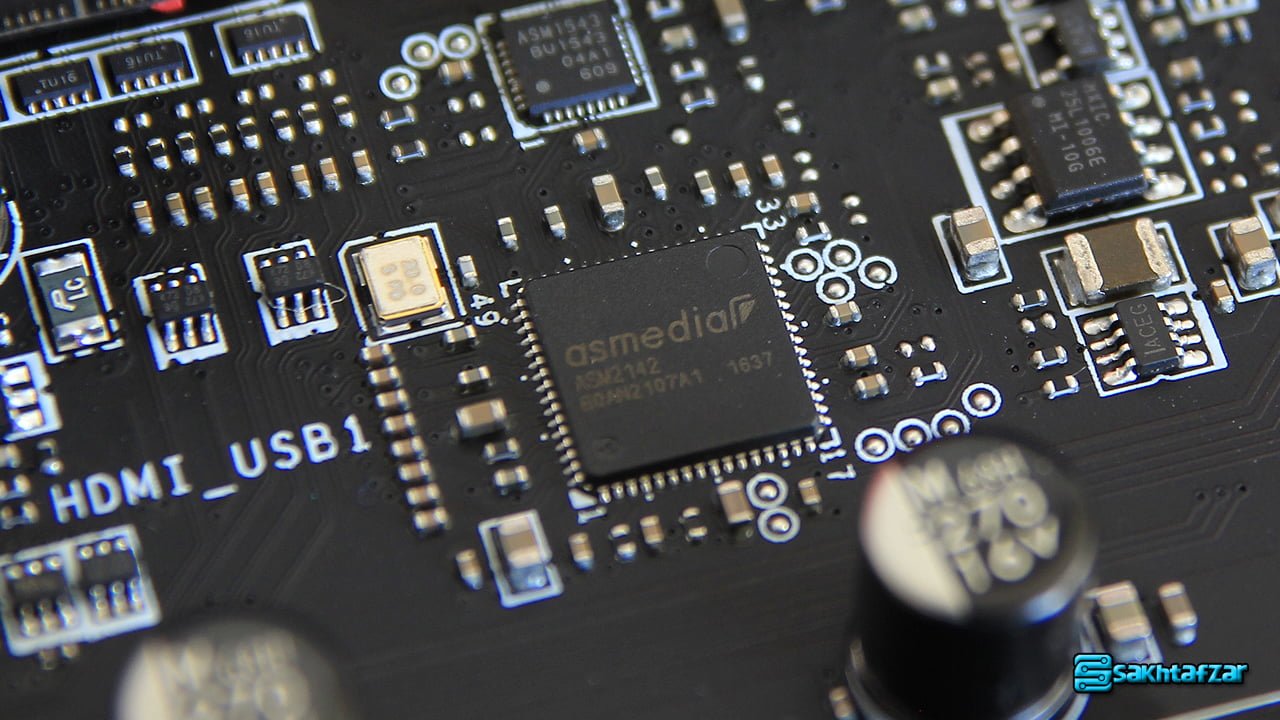

 ASMEDIA AS2142 آمده است تا محدودیت ها در فضای انتقال داده را کاهش دهد. اولین بار MSI از این ویژگی در محصولات خود استفاده کرد که امروزه آن را می توان به عضوی جدید در دیگر مادربرد ها نگاه کرد. این نسل جدید باعث شده است تا USB 3.1 با رابط PCIe 3.0 X2 بجای  PCIe 3.0 X1 پیکره بندی شود. این مورد باعث می شود تا پهنای باند بیشتر را در کنار راندمان بالا در انتقال داده داشته باشید.

اهمیت نورپردازی برای ام اس آی در حدی بوده است که بروی این مادربرد یک سوکت برای اتصال نوارهای LED RGB در نظر گرفته است که از طریق نرم افزار موجود برای تنظیم نورپردازی مادربرد، می توان آن را کنترل کرد. همچنین وجود یک دکمه فیزیکی برای کنترل نورپردازی این اهمیت دوچندان شده است.

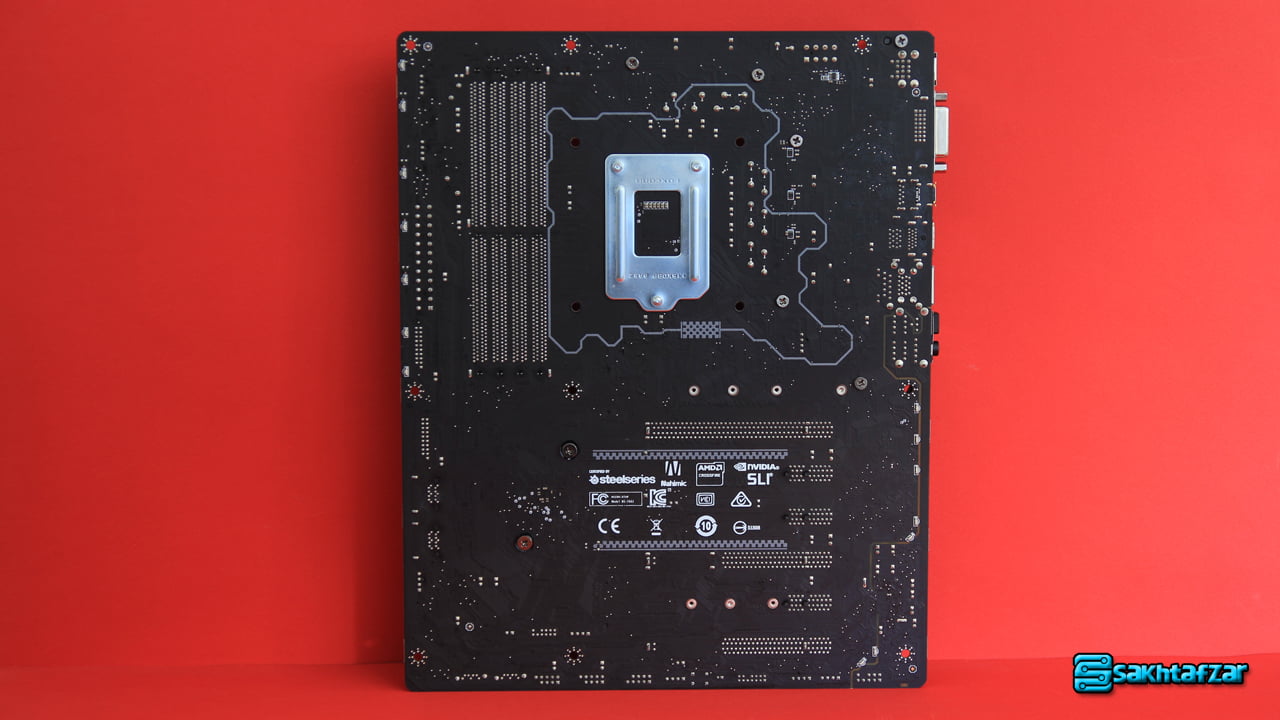

پشت مادربرد با شخصی سازی بیشتری در چاپ روبرو هستیم. در این نما می توان کیفیت بالا در لحیم را به وضوح مشاهده کرد. پنلی فلزی برای دفع حرارت و استقامت سوکت پردازنده در کنار ویژگی های درج شده در این بخش از مواردی است که بیشتر جلب توجه می کند.

 نرم افزارهای جانبی

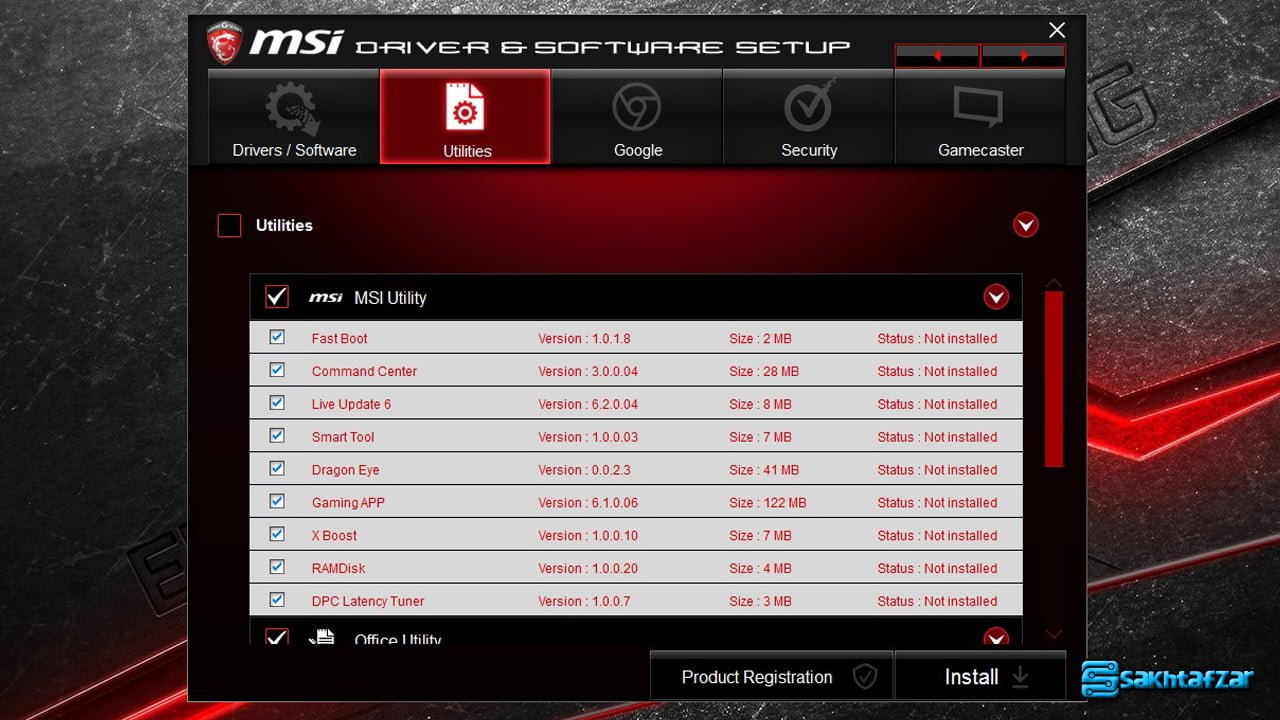

 سی دی درایوری که به همراه مادربرد است را نصب می کنیم. ام اس آی برای نرم افزارهای جانبی سنگ تمام گذاشته است و برای هر آنمچه که لازم دارید نرم افزارش را قرار داده است.

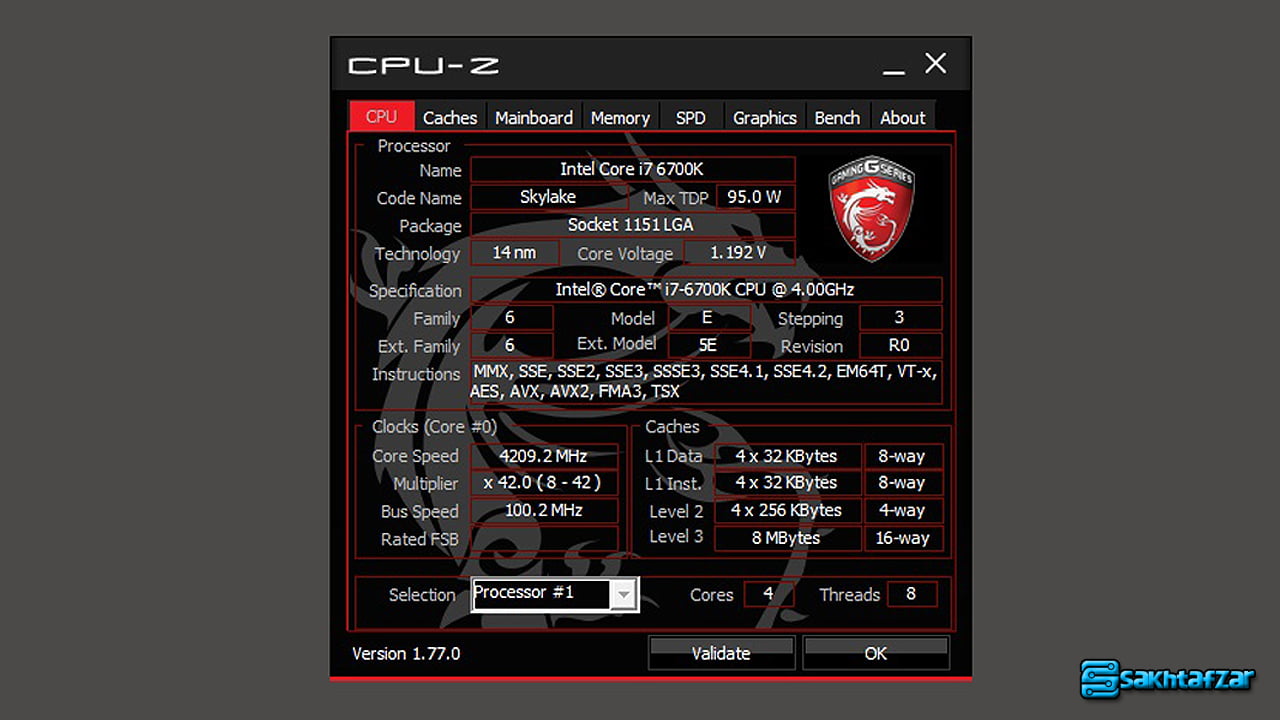

نرم افزار محبوب CPU-Z اینبار با شکل گیمینگ ام اس آی.

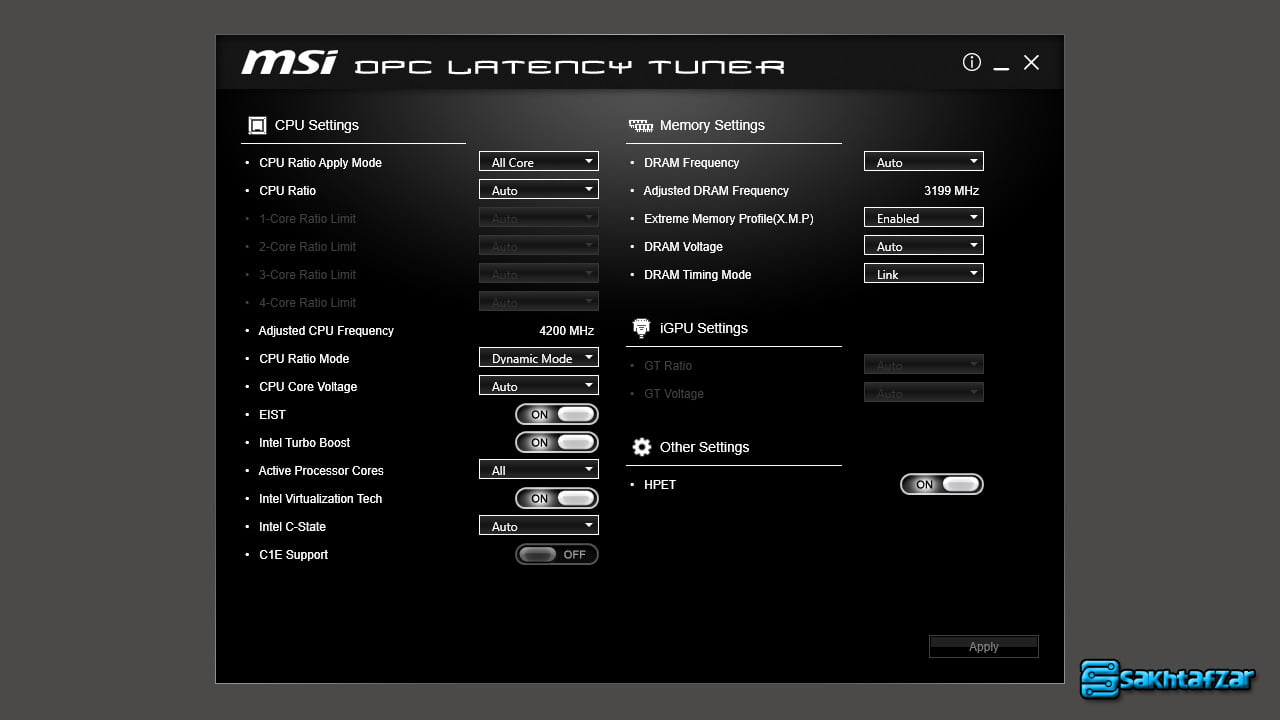

بهینه سازی عملکرد پردازنده و رم.

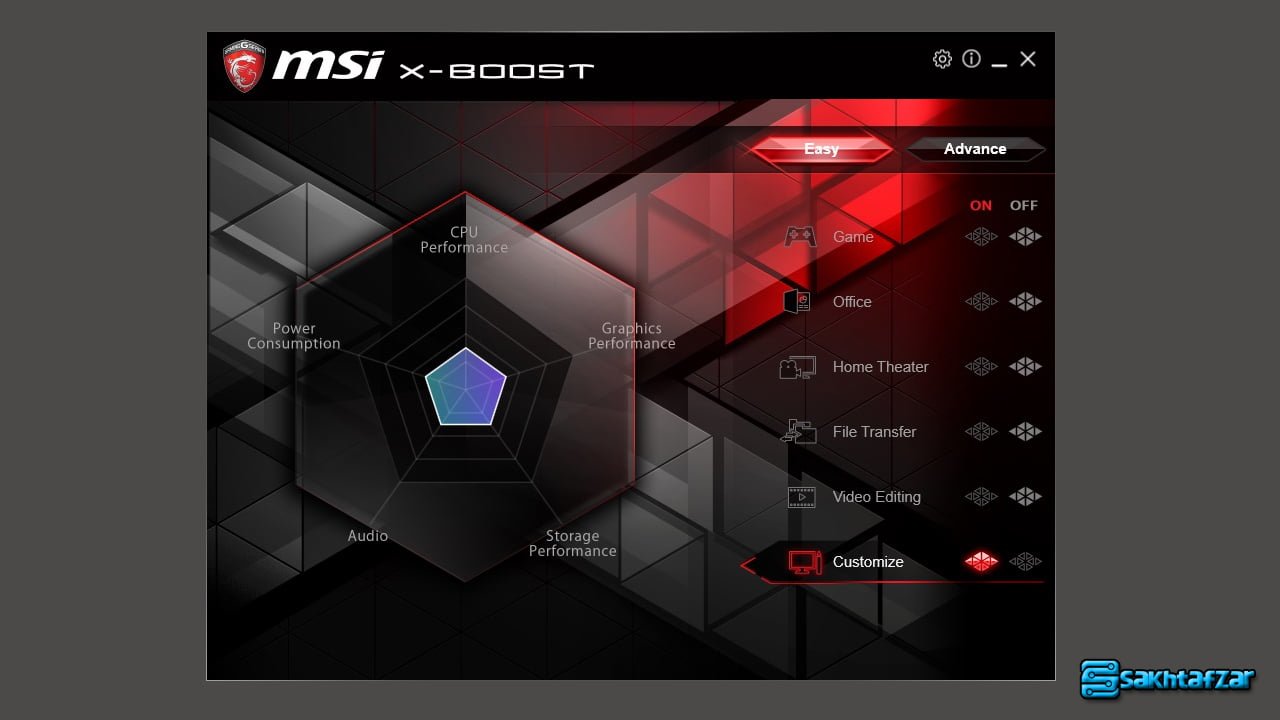

تعیین حالت عملکرد قطعات تنها با یک کلیک.

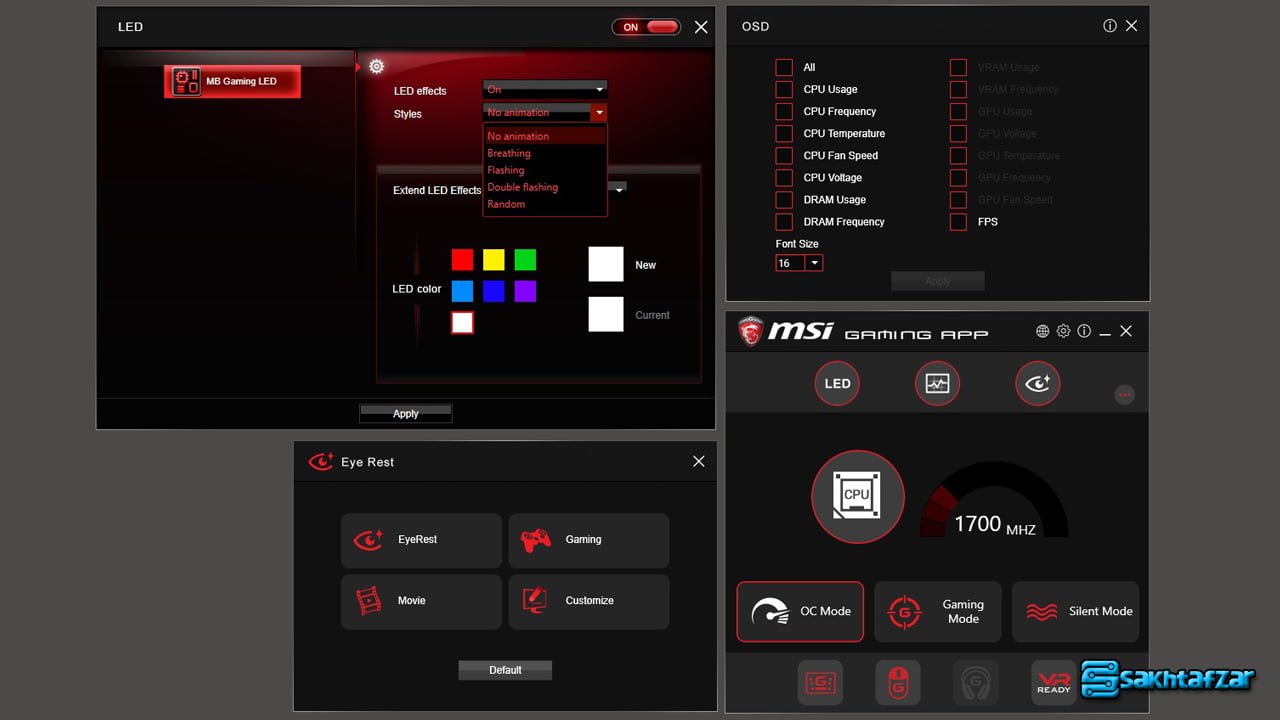

نرم افزار GAMING APP که بیشتر تغییرات را در خود جای داده است (عملکرد، نورپردازی، نمایشگر، OSD، تکنولوژی VRو …)

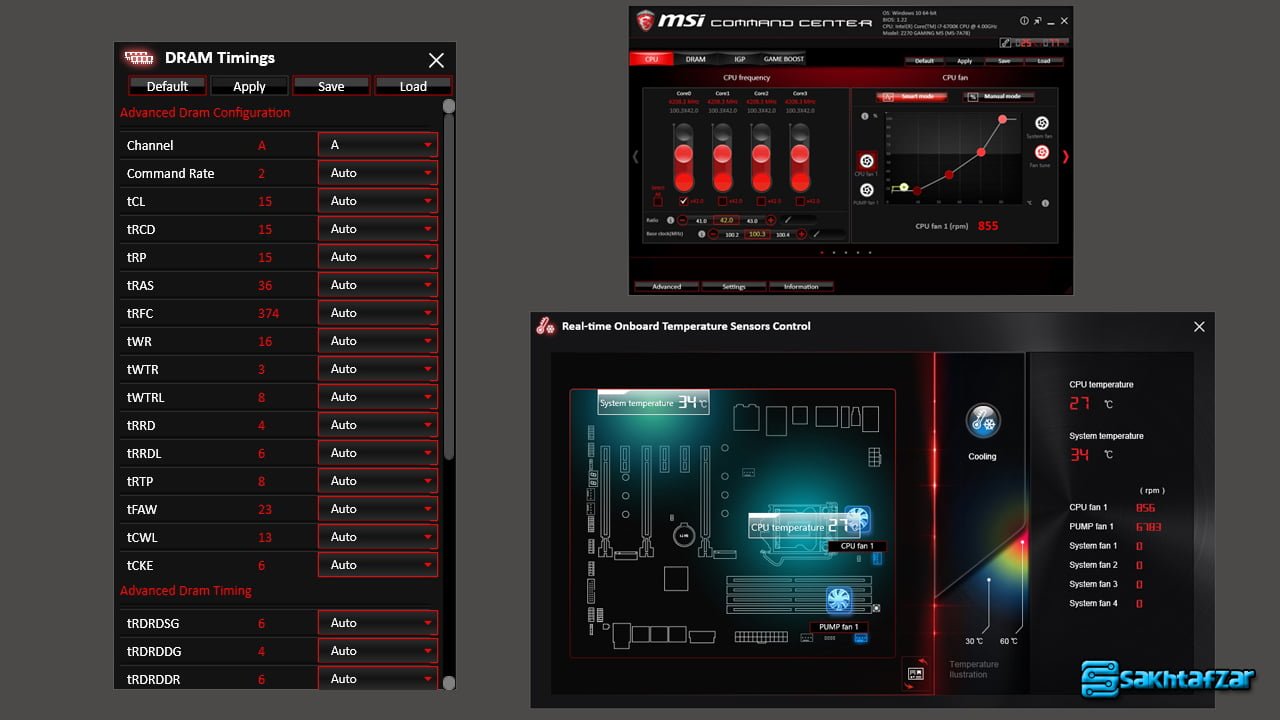

نرم افزاری بسیار کامل برای مدیریت پردازنده، فن ها، مانیتورینگ سیستم، آزاد سازی حافظه و بسیاری از موارد دیگر.

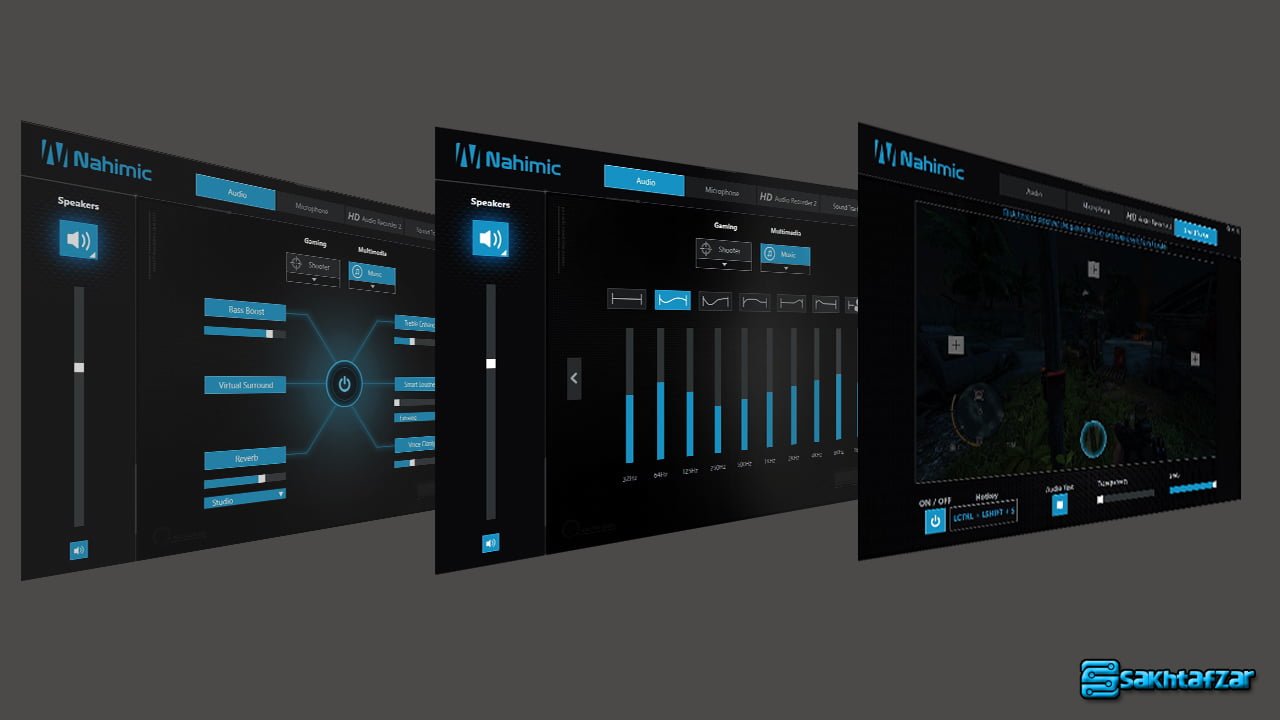

محیط نرم افزار تنظیمات صدا و کارت صدا با تغییرات پیشرفته و رابط کاربری جذاب.

اینها تنها بخشی از نرم افزارهای ارائه شده از سمت ام اس آی برای محصولات خود است.

بایوس

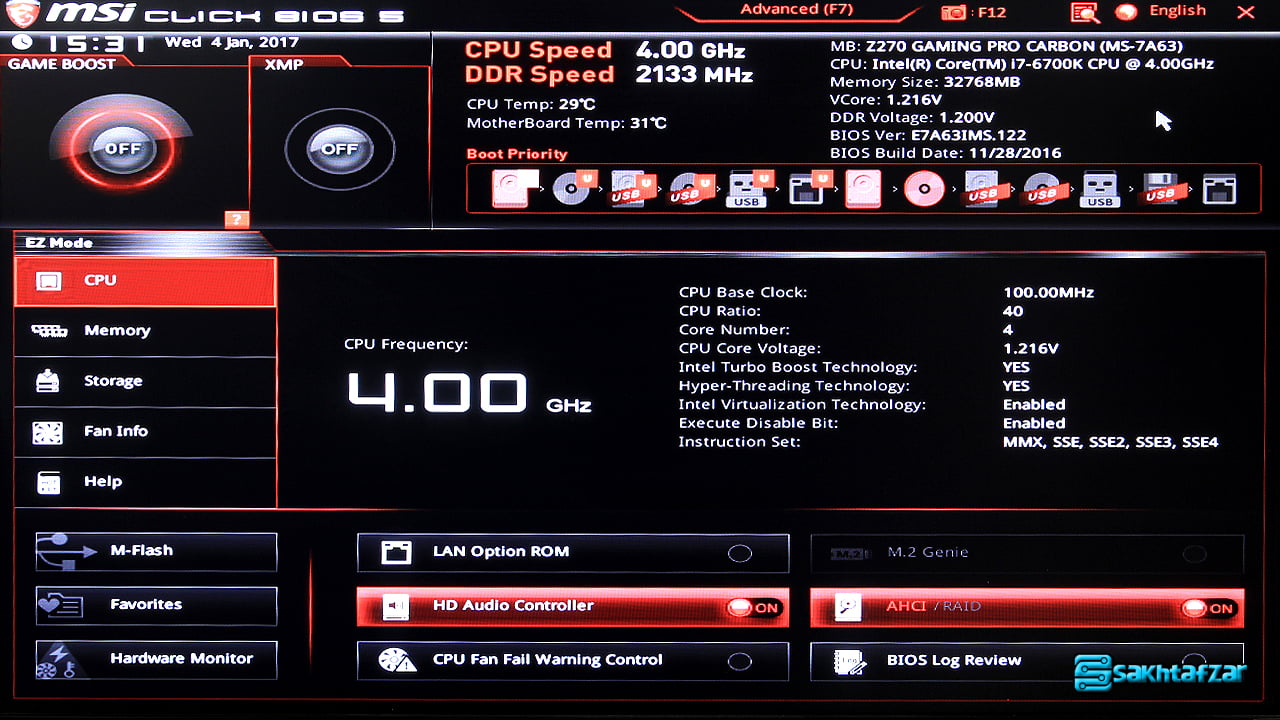

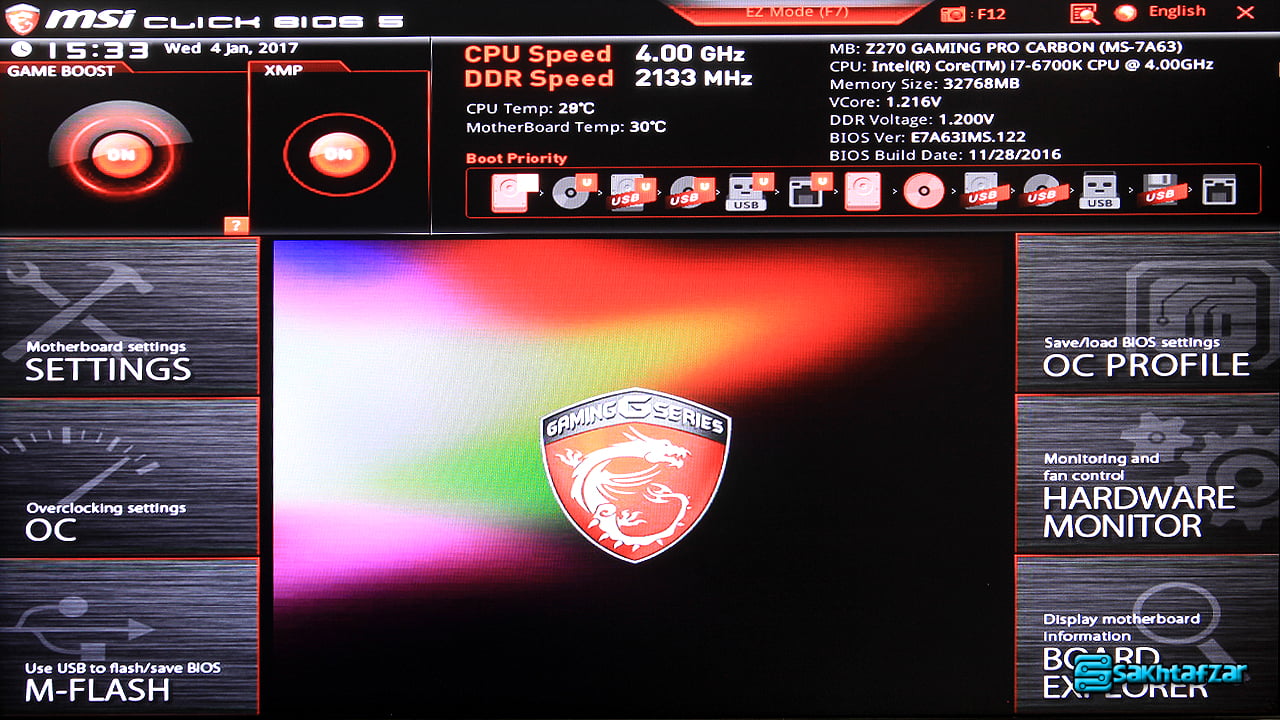

همچون بسیاری از محیط های کاربری بایوس در محصولات موفق، در این محصول هم با رابطی دو وجهه مواجه هستیم که می توان آن را برای کاربران آماتور و دیگری را برای کاربران حرفه ای جداسازی کرد. در رابط آسان که مناسب کاربران غیر حرفه ای است، مواردی همچون GAME BOOST برای رفتن به حالت گیمینگ، XMP برای فعال کردن پروفایل رم ها تنها با یک کلیک، اطلاعات و مانیتورینگ هر قطعه به صورت جدا، فلش کردن مادربرد برای پشتیبانی گرفتن یا بروزرسانی بایوس و مشخص کردن یک پروفایل شخصی از موارد تغییر یافته را داریم.

و اما در محیط کاربری حرفه ای، شما می توانید گزینه هایی مانند تنظیمات دستی به صورت پیشرفته، تنظیمات برای اورکلاک، فلش کردن بایوس، پروفایل مشخص شده برای اورکلاک، مانیتورینگ و دریافت اطلاعات دقیق از قطعات و مادربرد را داشته باشید. در این بخش کاربر می توان ریز تریم موارد از ولتاژ، فرکانس و فعال کردن بسیاری از گزینه های عملکردی را داشته باشد. البته این را هم بگوییم که اگر اطلاعات کافی در این زمینه ندارید به هیچ عنوان سمت Advanced یا رابط پیشرفته نروید که ممکن است با کمی تغییرات قطعات خود را از بین ببرید!.

نرم افزارهای تست

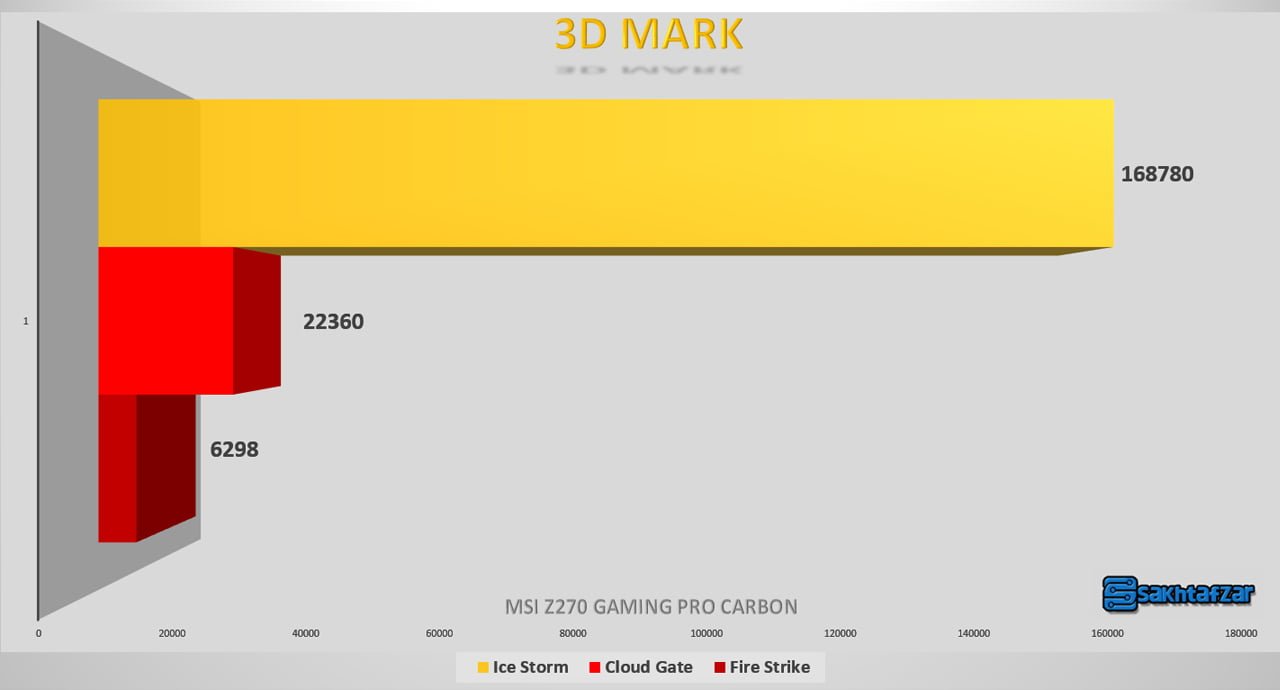

3D MARK : این نرم افزار را می توان محبوب ترین نرم افزار تست قطعات سخت افزاری عنوان کرد. یکی از مسائلی که نرم افزار مورد نظر را برای تست ها در اولویت قرار می دهد، تاثیر تمام قطعات در نتیجه نهایی است. به طوری که تمام قطعات استفاده شده می توانند در صورت تقویت عملکرد یا نقص در عملکرد نتیجه نهایی این نرم افزار را تغییر دهند هر چند که پردازنده و کارت گرافیک بیشترین نقش را در امتیاز ها بازی می کنند. این نرم افزار دارای تست های متفاوتی است که هر یک می توانند قطعات را به چالش دعوت کنند. اما مجموعه سخت افزار برای انجام این تست ها از 3 گزینه Ice Storm (کمترین میزان استرس به قطعات)، Cloud Gate (استرس وارد شده در حد متوسط) و Fire Strike (بیشترین میزان استرس وارد شده به قطعات) استفاده می کند.

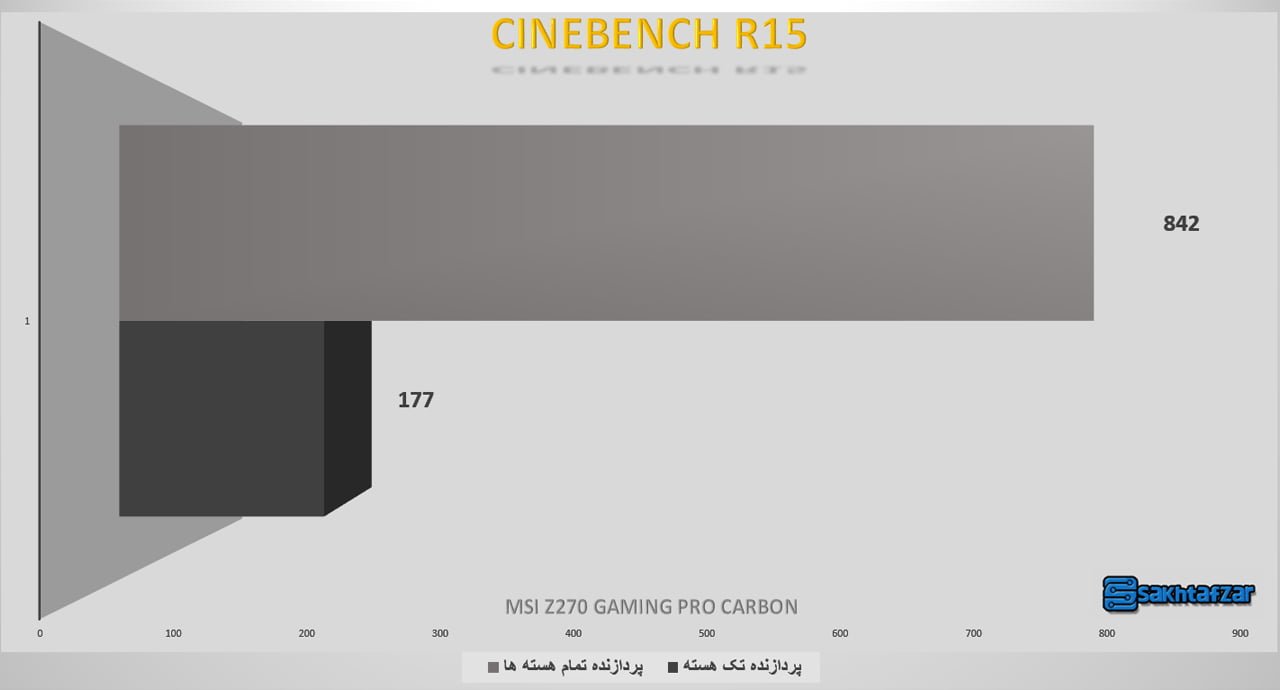

CINEBENCH R15 : نرم افزاری برای تست پردازنده و کارت گرافیک. این نرم افزار پس از تست قطعه مورد نظر امتیازی را بر اساس فریم ثبت شده در ثانیه عنوان می کند. پس از درج امتیاز می توان نتایج به دست آمده از دیگر محصولات را در جدولی مشاهده کرد. در حالت حرفه ای، این نرم افزار می توان پردازنده را به صورت تک هسته ای یا با تمام هسته های موجود بررسی کند. برای امتیاز دهی در بخش کارت گرافیک با پخش ویدیو سه بعدی عملیات امتیاز دهی انجام می شود و می توان از نتیجه به دست آمده به راحتی اطلاع یافت.

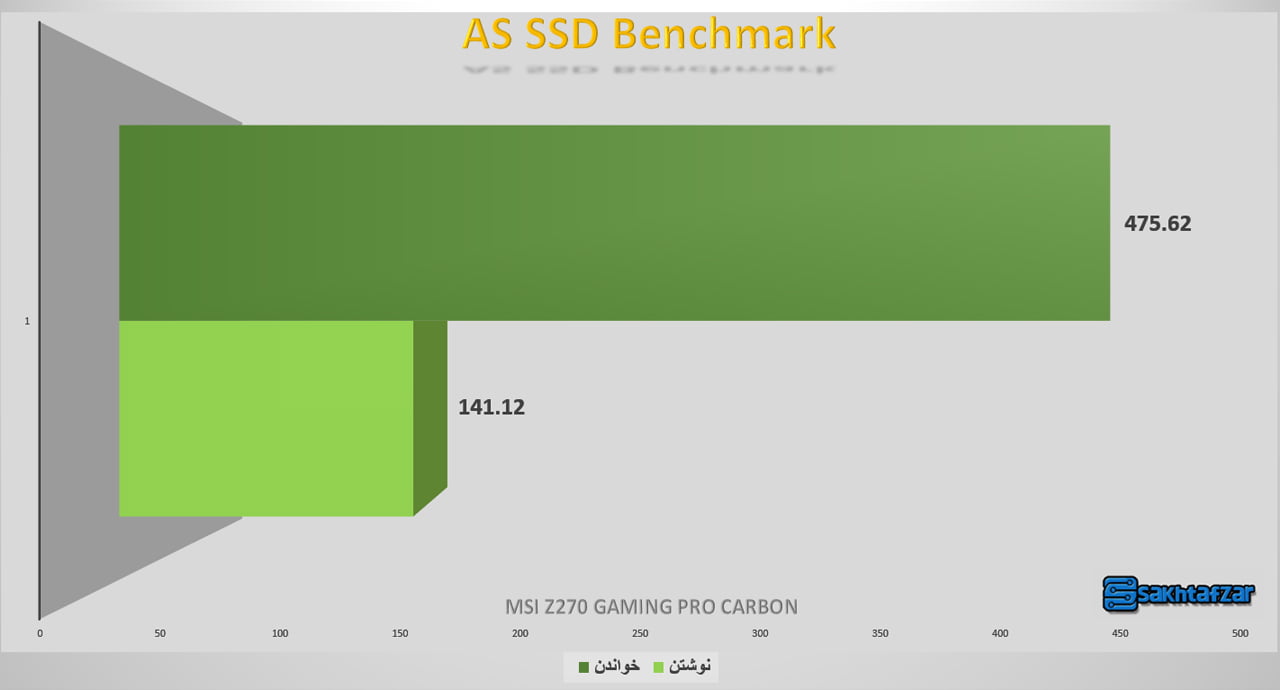

AS SSD Benchmark : نرم افزاری برای تست SSD و منبع ذخیره سازی که می توان با آن از سرعت خواندن و نوشتن قطعه و همچنین زمان تاخیر و امتیاز آن مطلع شد. همچنین می توان اطلاعات مختصری از نوع قطعه مورد نظر به دست آورد.

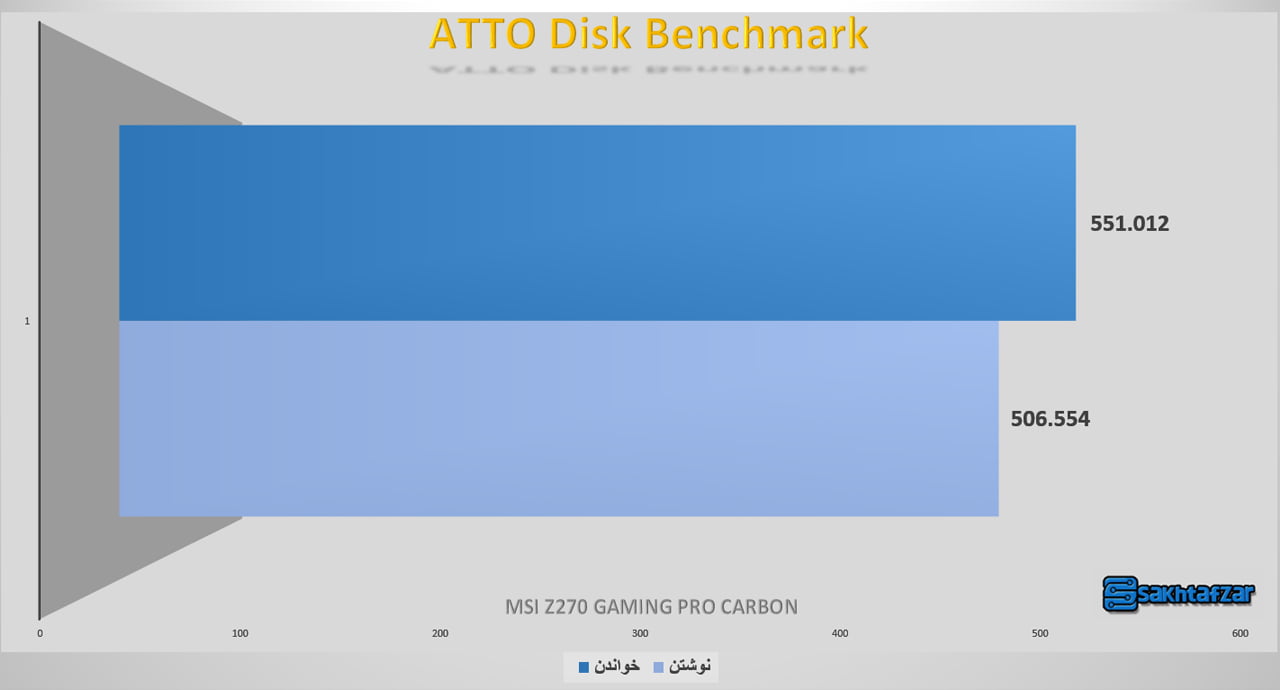

ATTO Disk Benchmark : نرم افزاری برای تست منابع ذخیره سازی با دقت بالا. این نرم افزار بعد از انتخاب منبع ذخیره سازی، قطعه را با حجم های مختلف تست می کند و سرعت خواندن و نوشتن آن را نشان می دهد.

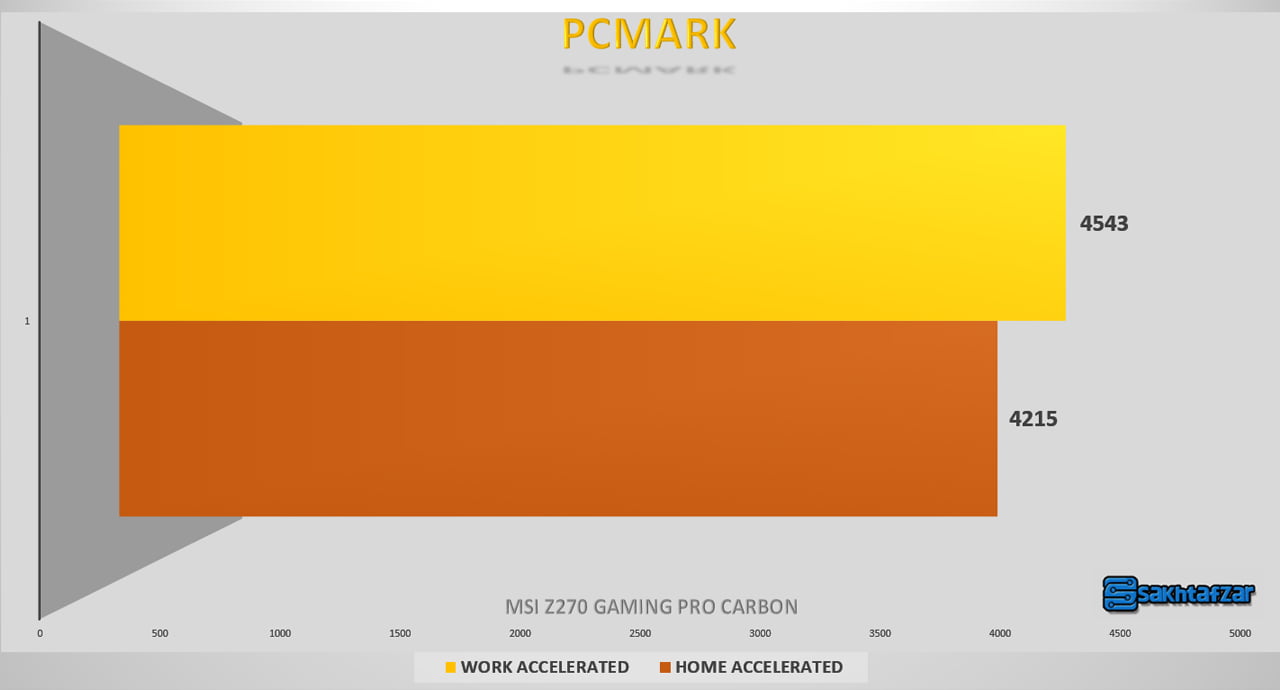

PCMARK : نرم افزاری دیگر از شرکت Futuremark که در سبد خود نرم افزار محبوب 3DMARK را دارد. این نرم افزار با سنجش قدرت سیستم در زمینه مدیا و وب گردی سعی دارد تا امتیازی را در این زمینه به قطعات سخت افزاری استفاده شده بدهد. تست هایی مانند ویدیو چت، سرعت موتور جستجوگر، نرم افزارهای نوشتاری، بازی ها، ادیت کردن عکس ها و ویدیو از جمله این تست ها است. تست ها در این نرم افزار با دو روش انجام می شود که شامل HOME ACCELERATED و WORK ACCELERATED هستند.

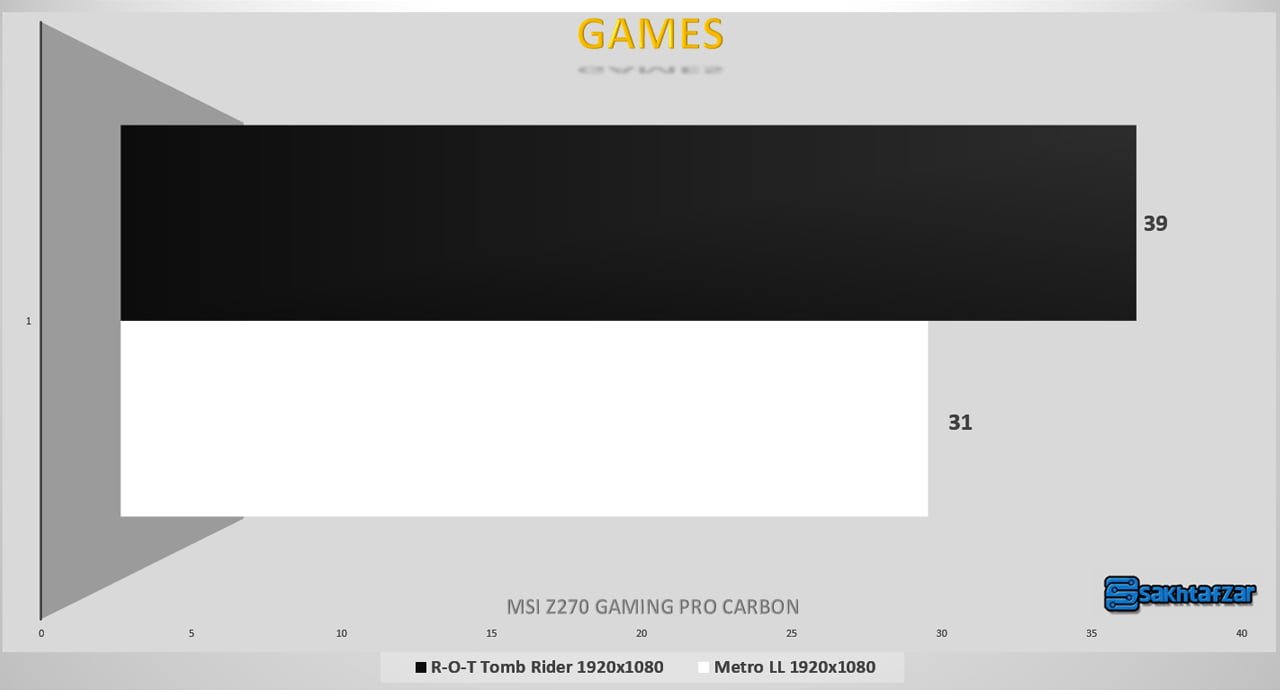

بازی ها

نتیجه

مصرف انرژی مناسب در کنار عملکردی پایدار از مواردی است که می توان در این مادربرد مشاهده کرد. در اورکلاک پردازنده عملکردی بسیار مناسب را شاهد بودیم به طوری که فرکانس 4.8 گیگاهرتز را با ثبات عملکرد به همراه داشتیم. اگر کاربری هستید که می خواهید سیستم خود را ارتقاء دهید، خرید مادربردهای Z270 و H270 را باید گزینه مناسبی برای این خرید دانست اما چند نکته را باید در نظر بگیرید، اول آنکه اگر از مادربرد Z170 با پردازنده 6700K استفاده می کنید، فرقی بین عملکرد نسل قبل و نسل جدید چیپ ست ها مشاهده نمی کنید. البته این تغییرات را می توان در سرعت بالا انتقال داده و پایداری در فرکانس بالای رم به راحتی مشاهده کنید اما در دیگر موارد این افزایش یا کم است یا کمتر از نسل قبل است (خصوصا در بازی ها و رندر گرفتن با نتیجه ثابت و در بعضی مواقع نتایج کمتری روبرو هستیم). و نکته دوم اینکه اگر مدت ها است که سیستم خود را بروز نکرده اید حتما از چیپ ست های جدید استفاده کنید تا حداقل با تکنولوژی روز پیش رفته باشید.

سیستم تست :

پردازنده Intel Core i7 6700k : یکی از بهترین گزینه ها برای انجام تست ها و بازی ها این پردازنده است. از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 4 هسته و 8 رشته موازی، فرکانس کاری 4 گیگاهرتز و مقدار 8 مگابایت برای کش اشاره کرد. عملکرد بی نظیر این پردازنده آدرنالین خون کاربر را به بالاترین حد خود می رساند.

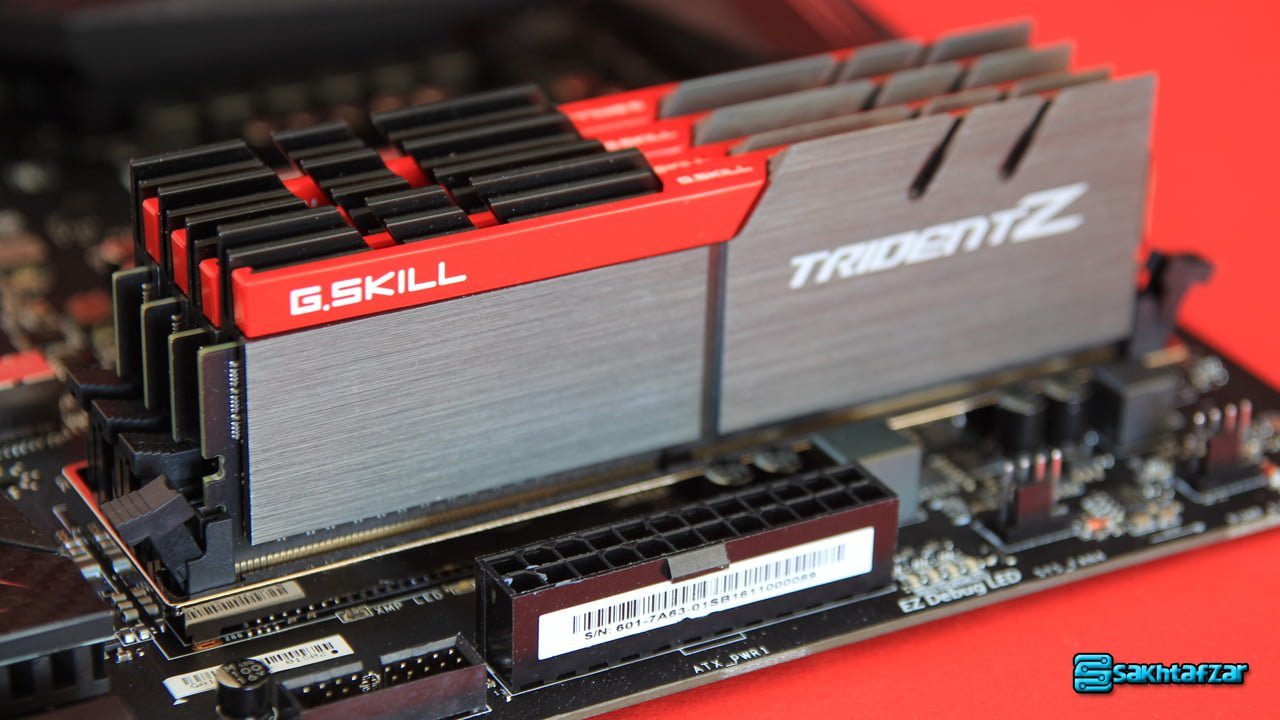

حافظه G.SKILL TRIDENT Z: از ویژگی های حافظه استفاده شده می توان به 4 ماژول 8 گیگابایتی از نوع DDR4، فرکانس پایه 2133 مگاهرتز و نهایت فرکانس 3400 مگاهرتز، پشتیبانی از پروفایل XMP 2.0 و زمان تاخیر 16  اشاره کرد.

کارت گرافیک Gigabyte GTX 950 Xtreme Gaming : مدتی است که از این کارت گرافیک استفاده می کنیم و بر این اعتقادیم که نسبت به مبلغ پرداختی عملکرد خوبی را از آن شاهد هستیم. استفاده از رابط 128 بیتی، فرکانس کاری بین 1203 مگاهرتز تا 1431 مگاهرتز، 2 گیگابایت حافظه از نوع GDDR5، فرکانس حافظه 7000 مگاهرتز، معماری ساخت 28 نانومتری، حداکثر رزولوشن 21060×4096 پیکسل و پشتیبانی از DirectX 12 را می توان از ویژگی های این کارت عنوان کرد.

منبع تغذیه GREEN GP1350B-OC : محصولی با استاندارد 80PLUS SILVER و عملکردی مناسب. منبع تغذیه مورد نظر از زیر مجمو عه های کمپانی نام آشنای CWT است. از ویژگی های این منبع تغذیه می توان به 2 مدار مجزا 750 وات، مصرف بهینه انرژی در حالت آماده به کار، استفاده از خازن های جامد ژاپنی در مدار DC-DC، استفاده از خازن های الکترولیت ژاپنی Nippon Chemi Con با تحمل حرارت 105 درجه سانتی گراد، استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز کم و بسیاری از موارد دیگر که می تواند برای کاربران سخت گیر انتخاب خوبی را به همراه داشته باشد.

منبع ذخیره سازی ADATA XPG SX900 : مدل مورد استفاده با ظرفیت 128 گیگابایت است که برای استفاده 119 گیگابایت را در اختیار کاربر قرار می دهد. این حافظه سالید دارای سرعت نوشتن 520 مگابایت در ثانیه و سرعت خواندن 550 مگابایت در ثانیه است.

خنک کننده GREEN GLACIER 240 : واتر کولری با ساختار و قیمت مناسب. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 240 میلی متری، استفاده از دو فن 12 میلی متری، واتر پمپ قدرتمند با 7000 دور در دقیقه و 100 هزار ساعت عمر مفید، واتر بلاک کاملا مسی و فن هایی با نویز کم و طول عمر بالا اشاره کرد.
