اختصاصی: بررسی مادربرد ECS Z270-Lightsaber

مارک تجاری ECS فراز و فرودهای زیاد در بازار قطعات داشته ولی با این وجود در این چند ساله توانست وضعیت خود را به خوبی در این بازار پرتلاطم حفظ کند. این شرکت شاید به اندازه دیگر برندهای حاضر در دنیای مادربرد محبوبیت نداشته باشد و کارایی و امکانات محصولاتی که تولید می کند در سطح استانداردی باشد اما با این وجود می توان تا حدود زیادی به محصولات این شرکت در کاربردهای استاندارد و نیمه حرفه ای اطمینان کرد. یکی از محصولات این شرکت که به گونه ای یکی از پرچمداران این شرکت در زمینه مادربردهای مبتنی بر چیپ ست Intel Z270 به حساب می اید مادربرد Z270 Lightsaber است. ECS این محصول را با امکانات و قابلیت های خوبی به بازار ارائه کرده است تا بتواند نظر درصد بیشتری از کاربران را جلب کند. با ما باشید تا نگاهی به این محصول شرکت ECS بیاندازیم.

بسته بندی و محتویات

بدلیل رنگ استفاده شده، جعبه مادربرد Z270 Lightsaber در نگاه اول نظر شما را به خود جلب می کند. طراحی خارجی جعبه به خوبی انجام شده است و حس یک محصول حرفه ای را به کاربر القا می کند. در روی جعبه مادربرد عبارت L337 دیده می شود که در محصولان گیمینگ و حرفه ای این شرکت دیده می شود به چشم می خورد. علاوه بر این عبارت Optane Memory Ready نشان می دهد این مادربرد از حافظه پرسرعت اینتل مانند دیگر محصولات موجود در بازار پشتیبانی می کند.

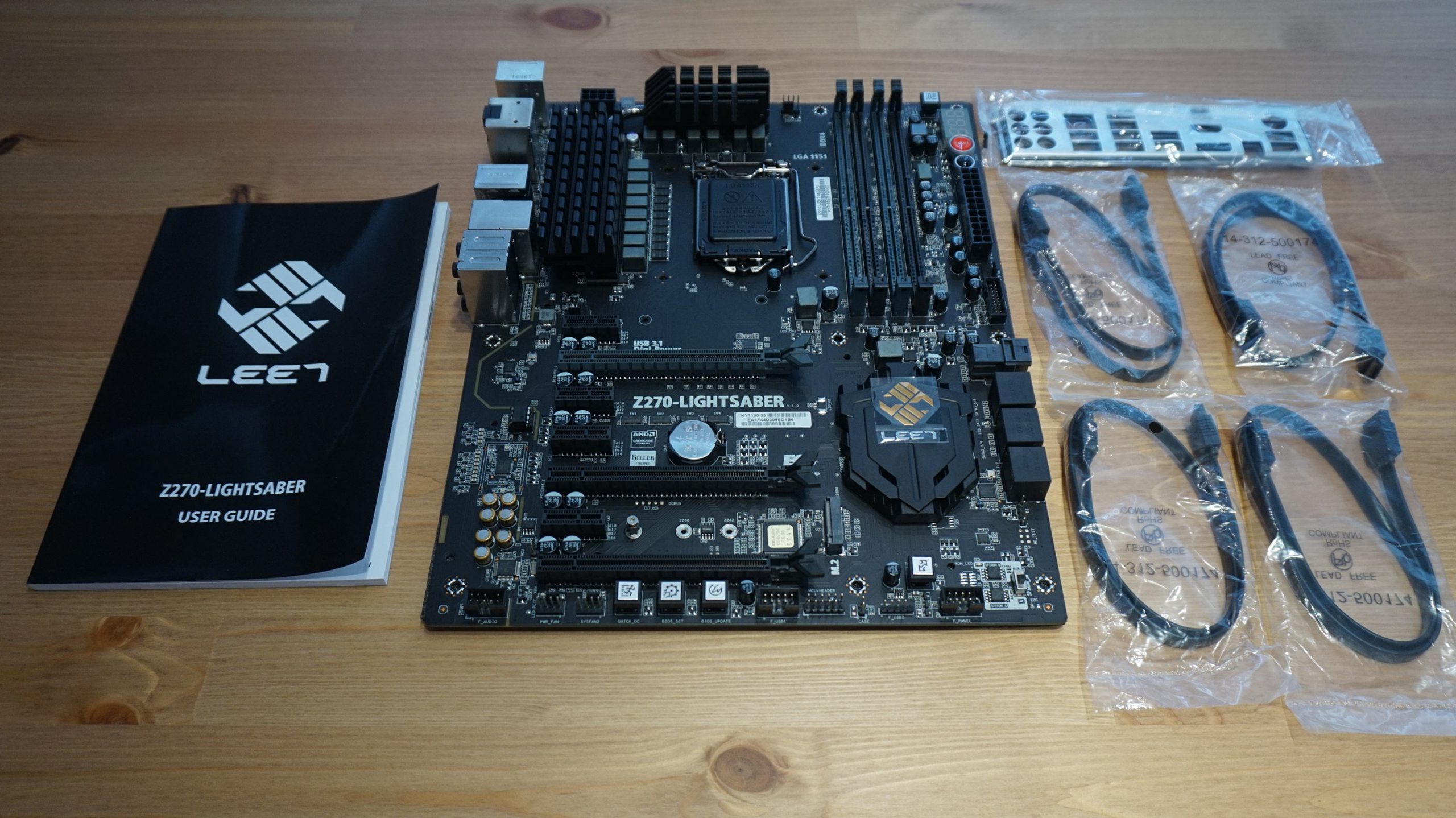

در پشت جعبه هم توضیحاتی در مورد امکانات این مادربرد درج شده است که می تواند برای کاربران مفید باشد. ECS همیشه عادت دارد که امکانات جانبی زیادی را در جعبه مادربرد قرار ندهد تا شاید خدای نکرده کاربر از داشتن یک سری امکانات ذوق مرگ نشود. این بار هم در جعبه مادربرد به غیر از مادربرد، تنها پنل پشتی، چهار کابل SATA و دفترچه راهنما و سی دی نصب دیده نمی شود.

نگاهی به ساختار و امکانات مادربرد

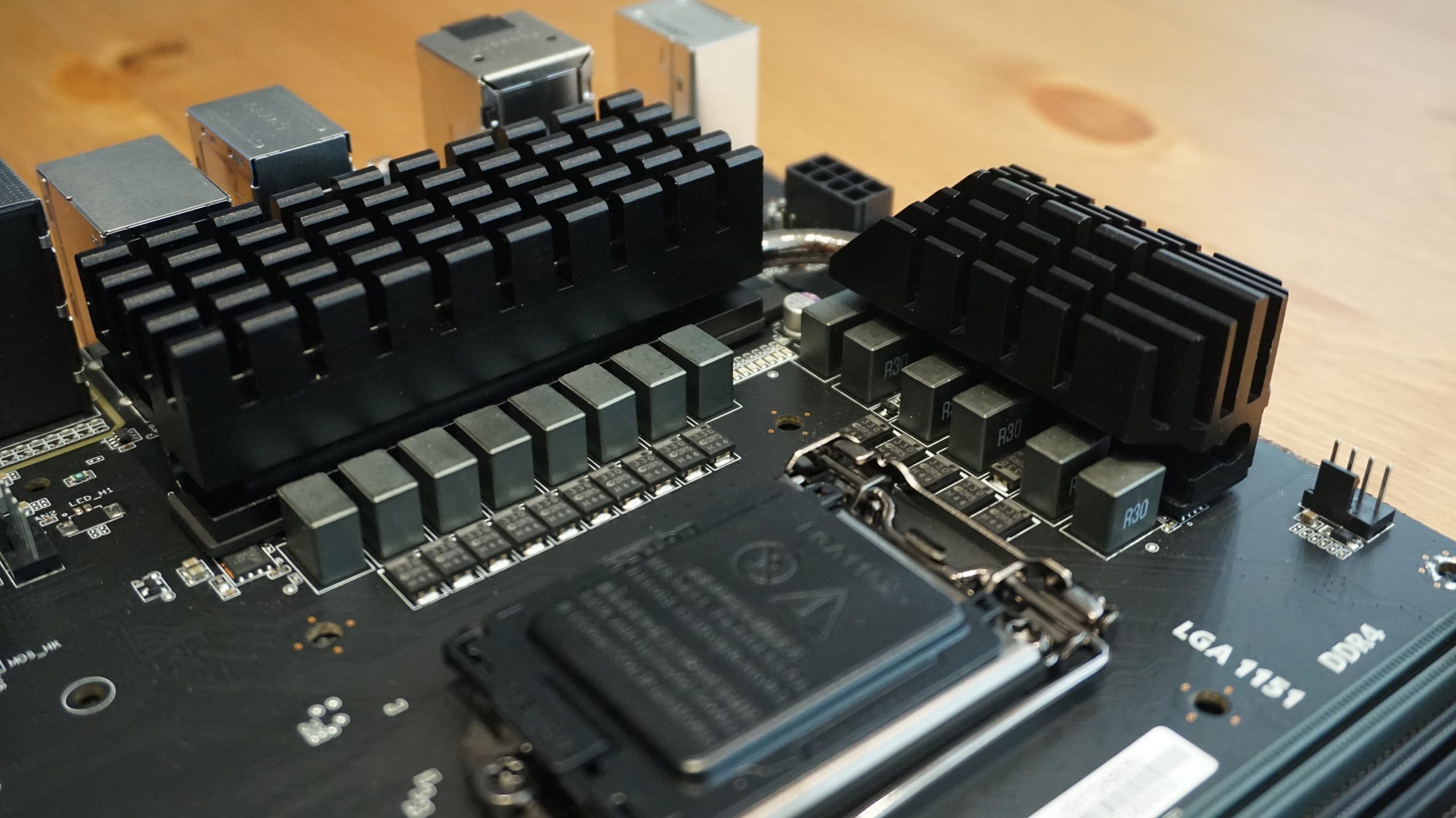

بیایید نگاهی به خود مادربرد بیاندازیم و ببینیم چه امکاناتی و بخش هایی برای آن در نظر گرفته شده است. برای شروع از بخش مدار تغذیه مادربرد شروع می کنیم. ECS در این محصول از مدار رگولاتور14 فاز با کنترلر دیجیتالی استفاده کرده است. به گفته این شرکت در مدار تغذیه این محصول از ماسفت و خازن های جامد با کارایی و ماندگاری بالا استفاده شده است که باعث می شود در شرایطی که پردازنده در حال پردازش سنگین است ولتاژی ثابت و بدون مشکل به آن داده شود (البته باید در عمل این موضوع را دید).

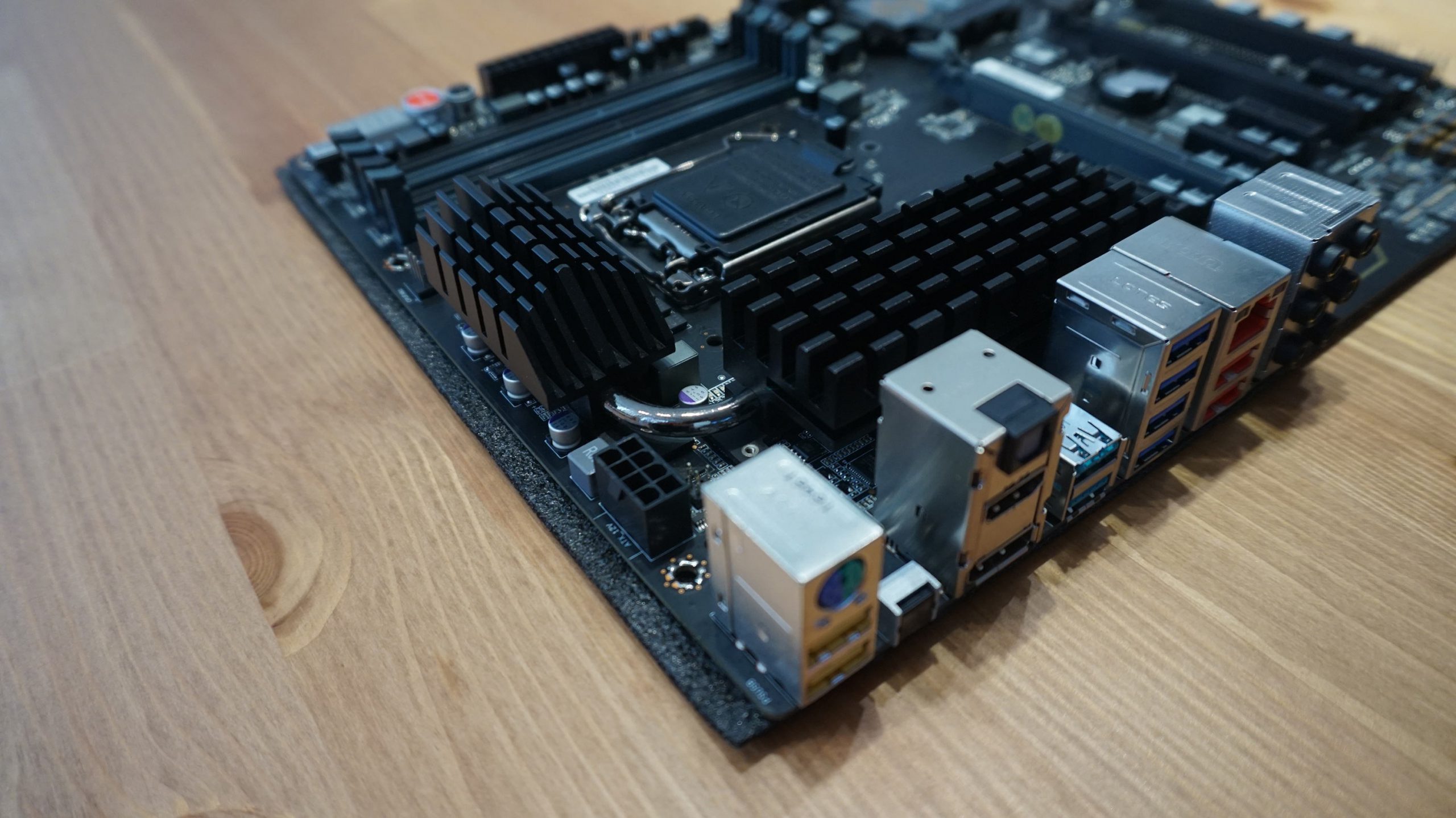

استفاده از کنترل دیجیتالی توانIntersil ISL69137 در مدار تغذیه همچنین امکان مانیتور دقیق ولتاژ و کنترل  بهتر آن را به این بخش داده است و این موضوع می تواند در اورکلاک بهتر پردازنده هم موثر باشد. این کنترلر قادر به مدیریت حداکثر 14 فاز (هفت فاز در هر بخش) است. برای انتقال گرما در این بخش از دو خنک کننده آلومینیومی که به یک لوله به هم متصل شده، استفاده شده است. طراحی این بخش به خوبی انجام شده است و گرما را به خوبی منتقل می کند. کنترلر دیجیتال بخش مدار تغذیه مادربرد درست در کنار کانکتور هشت پین و نزدیک خنک کننده تعبیه شده است.

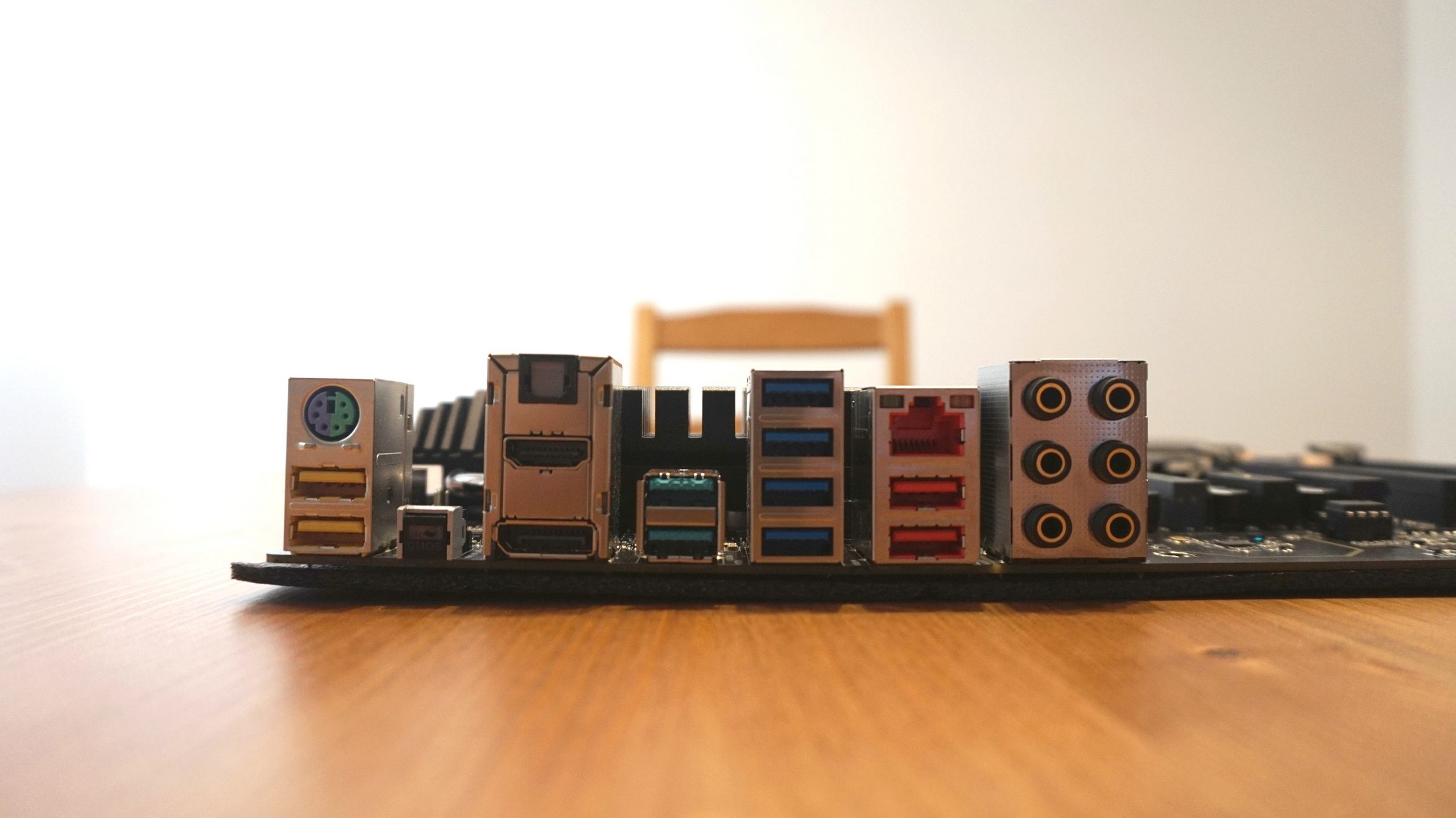

در بخش پنل پشتی ECS امکانات خوبی را برای کاربرد در نظر گرفته است. این مادربرد دارای چهار پورت USB نسخه دو در رنگ های زرد و قرمز، USB  نسخه سه با رنگ آبی و USB نسخه 3.1 با رنگ سبز رنگ است. علاوه بر این در این بخش دکمه پاک کردن CMOS، خروجی HDMI، خروجی Display Port نسخه 1.2 و خروجی صوتی اپتیکال دیده می شود. برای خروجی و ورودی صوتی آنالوگ هم ECS شش جک در نظر گرفته که چهار جک برای خروجی صدا و دو جک دیگر برای ورودی صدا و ورودی میکروفون در نظر گرفته شده است.

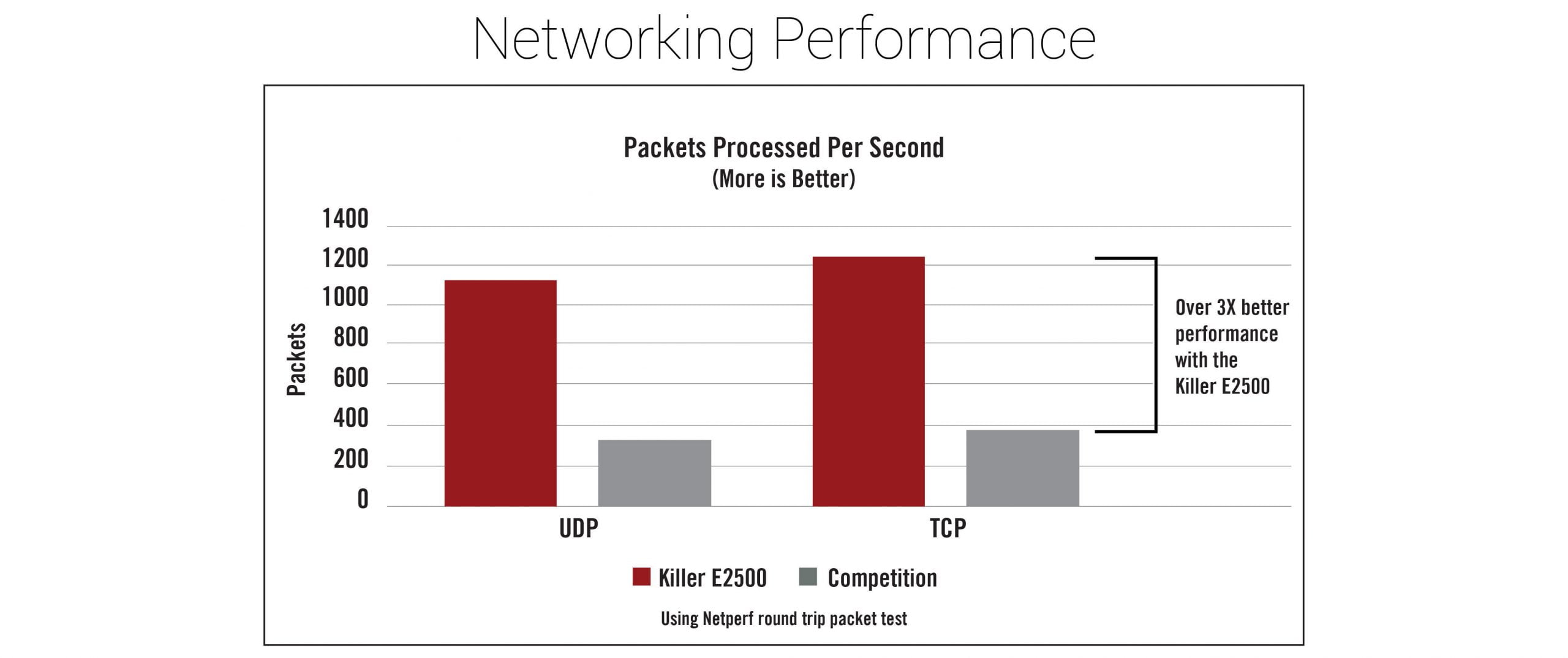

البته در این میان نباید پورت شبکه گیگابایتی این مادربرد را فراموش کرد. این پورت شبکه گیگابایتی توسط کنترلر Killer E2500 مدیریت می شود که به طور ویژه ای برای مدیریت پهنای باند بهینه شده است. براساس اطلاعات منتشر شده در وب سایت رسمی این شرکت Killer E2500 مجهز به فناوری Advanced stream detect نسخه دو است، این فناوری قابلیت تشخیص بسته های اطلاعاتی را براساس نیاز شما دارد و این موضوع باعث می شود وقتی شما در حال بازی هستید این کنترلر به پک های محتوای اطلاعات بازی اولویت بیشتری بدهد. در این حالت زمان تاخیر بازی کاهش پیدا می کند که این موضوع در بازی های آنلاین اهمیت بسزایی دارد. این کنترلر طبق ادعای شرکت سازنده دارای زمان تاخیری بسیار پایین تر از رقبا است و در پروتکل TCP هم کارایی آن سه برابر دیگر رقبا است.

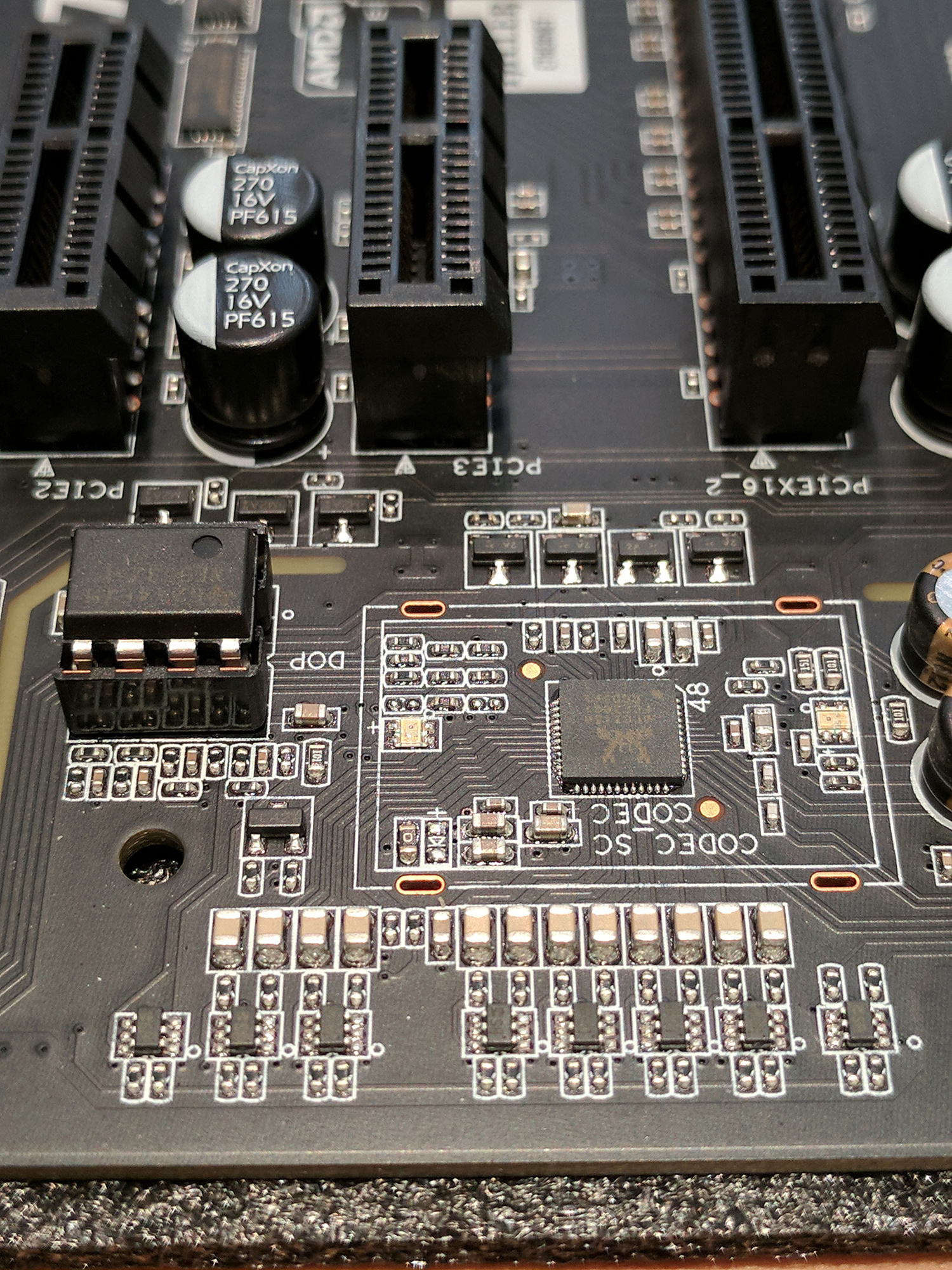

در بخش صدا هم ECS برای این مادربرد سنگ تمام گذاشته است. این مادربرد مجهز به کارت صدایی با کارایی و امکانات خوبی است. برای دست یابی به بهترین خروجی صوتی این شرکت برای کارت صدای این مادربرد منبع تغذیه جدا در نظر گرفته است که این موضوع تداخل الکترومغناطیسی را به حداقل می رساند. همچنین یک تقویت کننده صوتی  مدل NE5532AP مخصوص هدفون هم در نظر گرفته است که می توانید براساس نیاز خود تنظیمات صوتی مورد نظر خود را اعمال کنید. پردازنده صوتی به کار رفته در بخش صوتی مادربرد Realtek ALC 1150 که قابلیت پردازش هشت کانال صوتی را دارد و یکی از جدیدترین پردازنده های صوتی این شرکت است. همچنین در این بخش، خازن های ژاپنی با کیفیت Nichicon دیده می شود که دارای ESR پایین هستند و ماندگاری بالا و ثابت خوبی پردازش های صوتی باکیفیت دارند.

همانطور که می دانید این مادربرد مجهز به سوکت LGA 1151 است و قادر به پشتیبانی از پردازنده های ششم و هفتم خانوادهCore ، Pentium و Celeron اینتل است (برای پردازنده های نسل هشت باید به فکر مادربردهای با چیت ست سری 300 باشید). در کنار سوکت پردازنده چهار اسلات حافظه که یکی در میان خاکستری و مشکی است دیده می شود. این مادربرد قادر به پشتیبانی از 64 گیگابایت حافظه DDR4 با فرکانس کاری 2400 مگاهرتز است که در حالت اورکلاک این فرکانس تا 3200 مگاهرتز هم قابل افزایش است. این مادربرد از پروفایل های XMP نسخه 1.2 و 1.3 پشتیبانی می کند. در بخش اسلات های توسعه دهنده ECS از 7 اسلات PCI-Express نسل سه استفاده کرده است که چهار اسلات از نوع x1 هستند و بقیه x16 است. البته این سه اسلات همه در حالت x16 کار نمی کنند وقتی سه کارت گرافیک را روی آن نصب کنید ترکیب ساختاری به صورت 4/8/8 خواهد بود چون در کل تعداد مسیرها در بین اسلات ها تقسیم می شود.

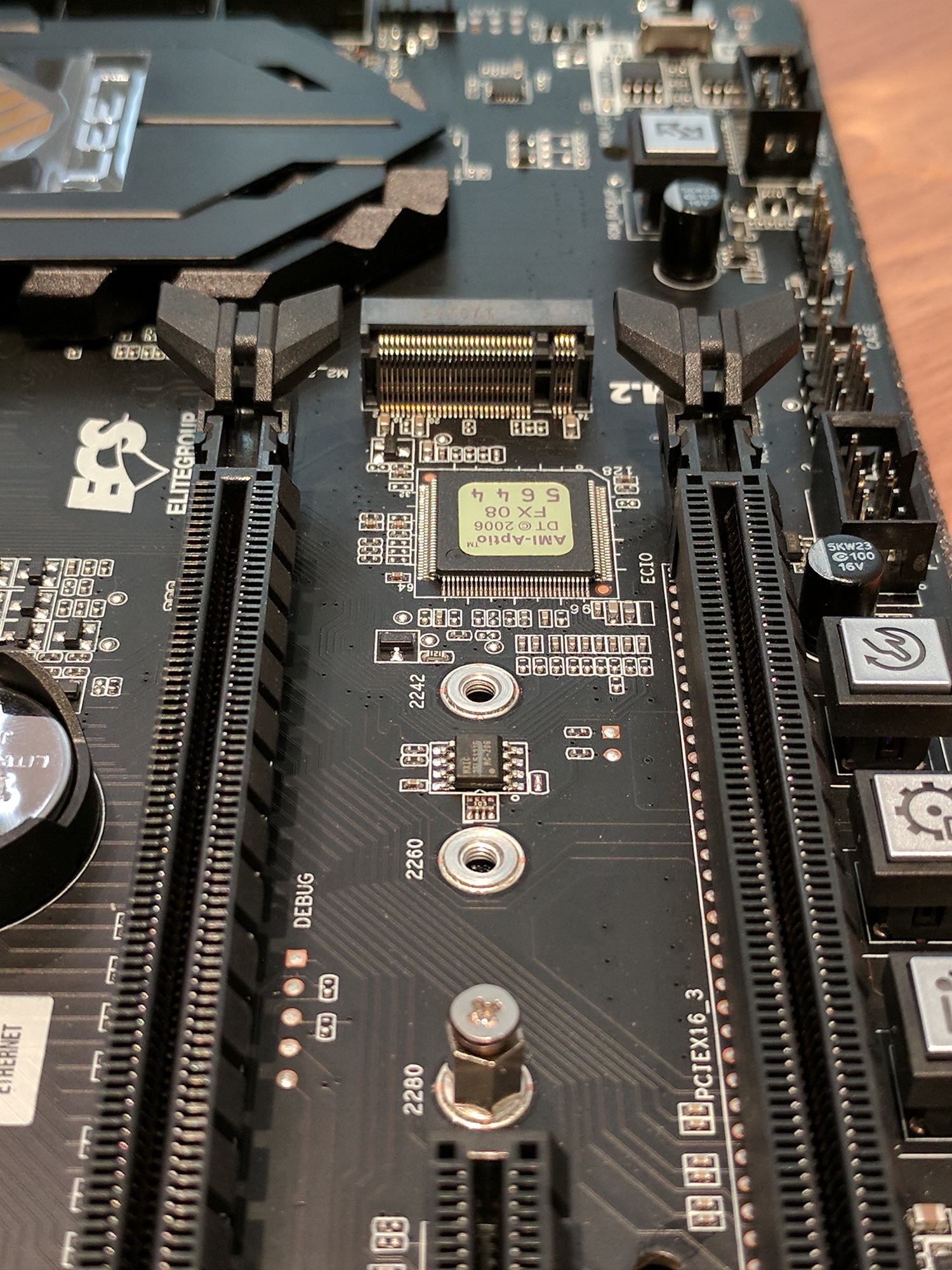

در زمینه پشتیبانی از فناوری های توسعه دهنده گرافیکی این مادربرد فقط از Crossfire پشتیبانی می کند و خبری از فناوری SLI در این میان نیست. در بین اسلات های x16 دوم و سوم اسلات مربوط به M.2 دیده می شود که امکان نصب داریوهای SSD مبتنی بر پورت M.2 را مانند 2242/2260/2280 به کاربر می دهد.

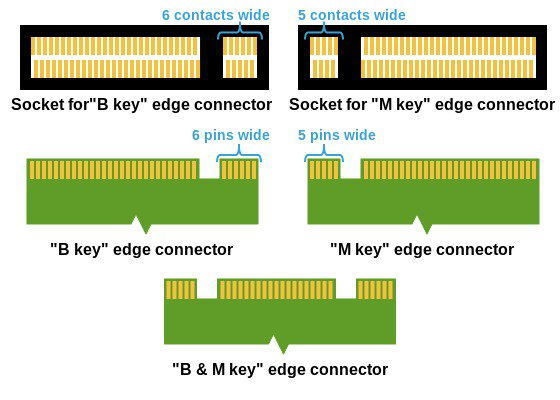

البته این مادربرد قابلیت پشتیبانی از حافظه های Optane اینتل را دارد و فقط کافی است که بخواهید کمی هزینه کنید و این حافظه را خریداری و روی مادربرد نصب کنید (البته زیاد هم ارزان نیستند). برای اطلاعات جالب است بدانید که پورت M.2 سه حالت دارد B key، M Key و حالت B and M key که در تصویر ساختار آن را مشاهده می کنید.

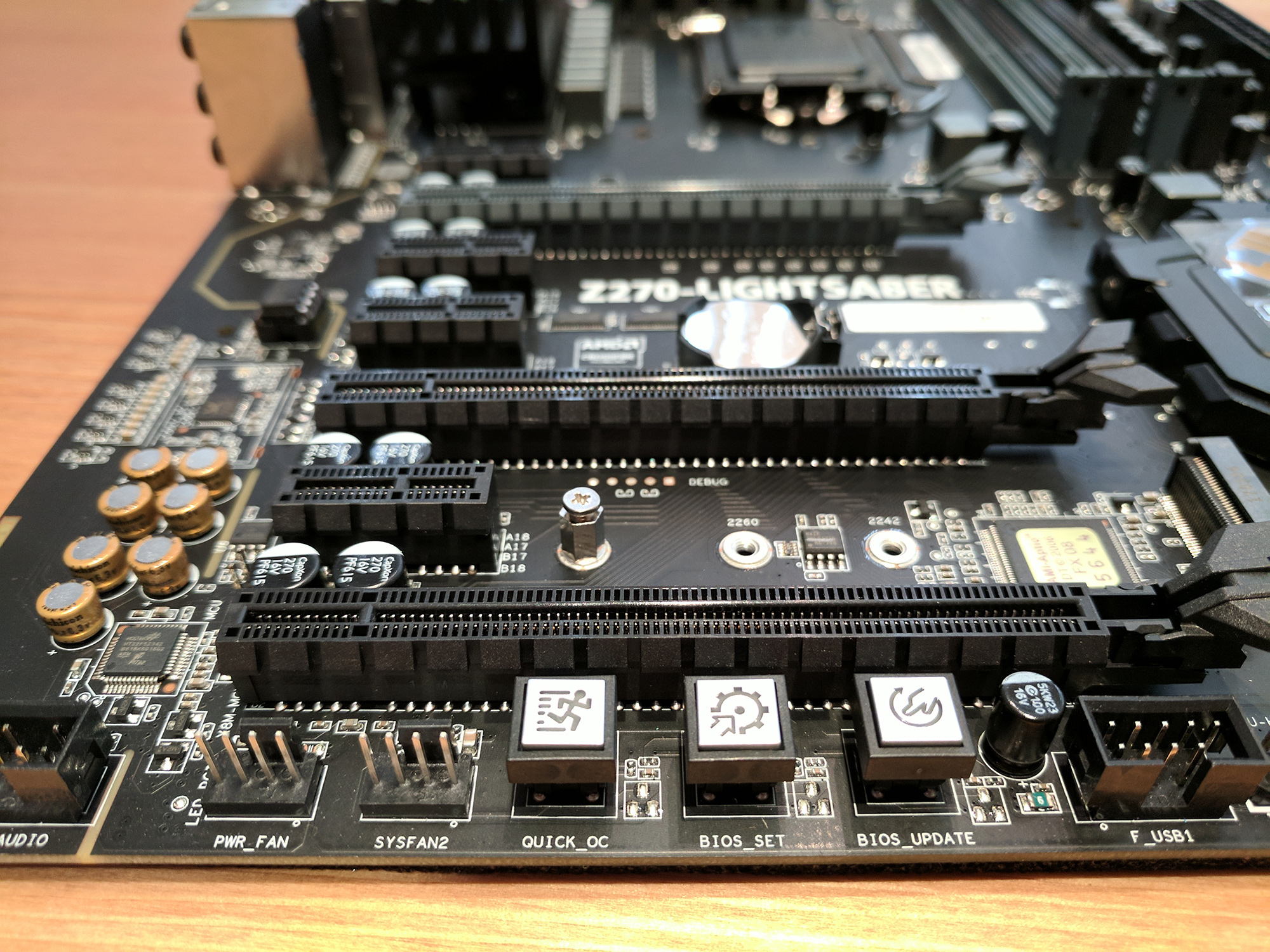

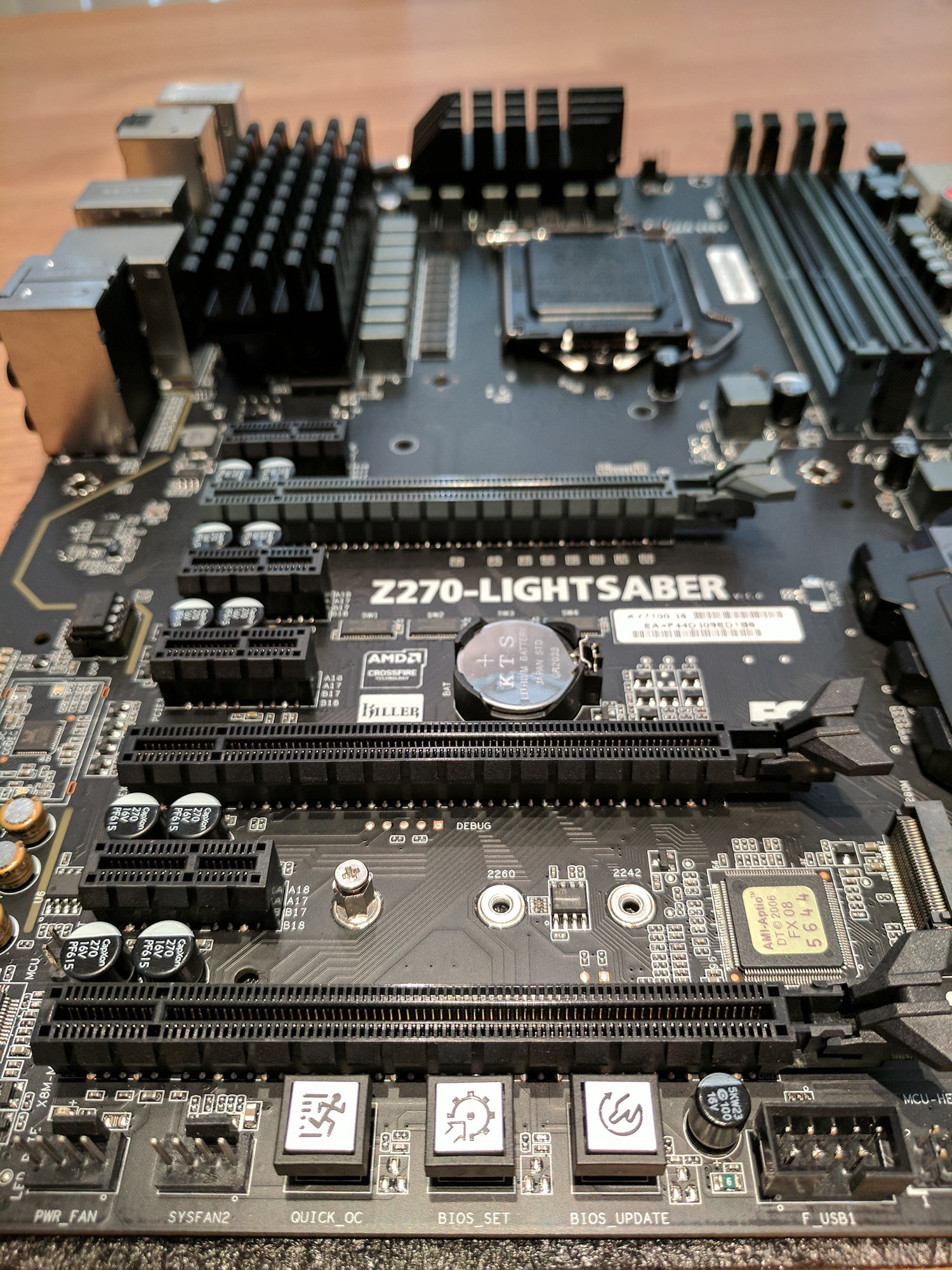

در کنار سومین اسلات PCI-Express کانکتورها و کلیدهای دسترسی سریع متعددی دیده می شود. کانکتور مربوط به پنل صوتی جلو، کانکتورهای چهار پین فن سیستم و پاور، کلیدهای میانبر اورکلاک سریع ( با استفاده از این کلید می توانید پردازنده و حافظه را تا حدی اورکلاک می کند)، Bios-Set (که با فشار دادن آنها بعد از ریست مادربرد بدون نیاز به زدن دکمه وارد بایوس می شوید) و دکمه بروزرسانی بایوس دیده می شود. علاوه بر این در این قسمت کانکتورهای پورت USB جلوی کیس و  کلید میانبر گرفتن نسخه پشتیبان از بایوس هم دیده می شود.

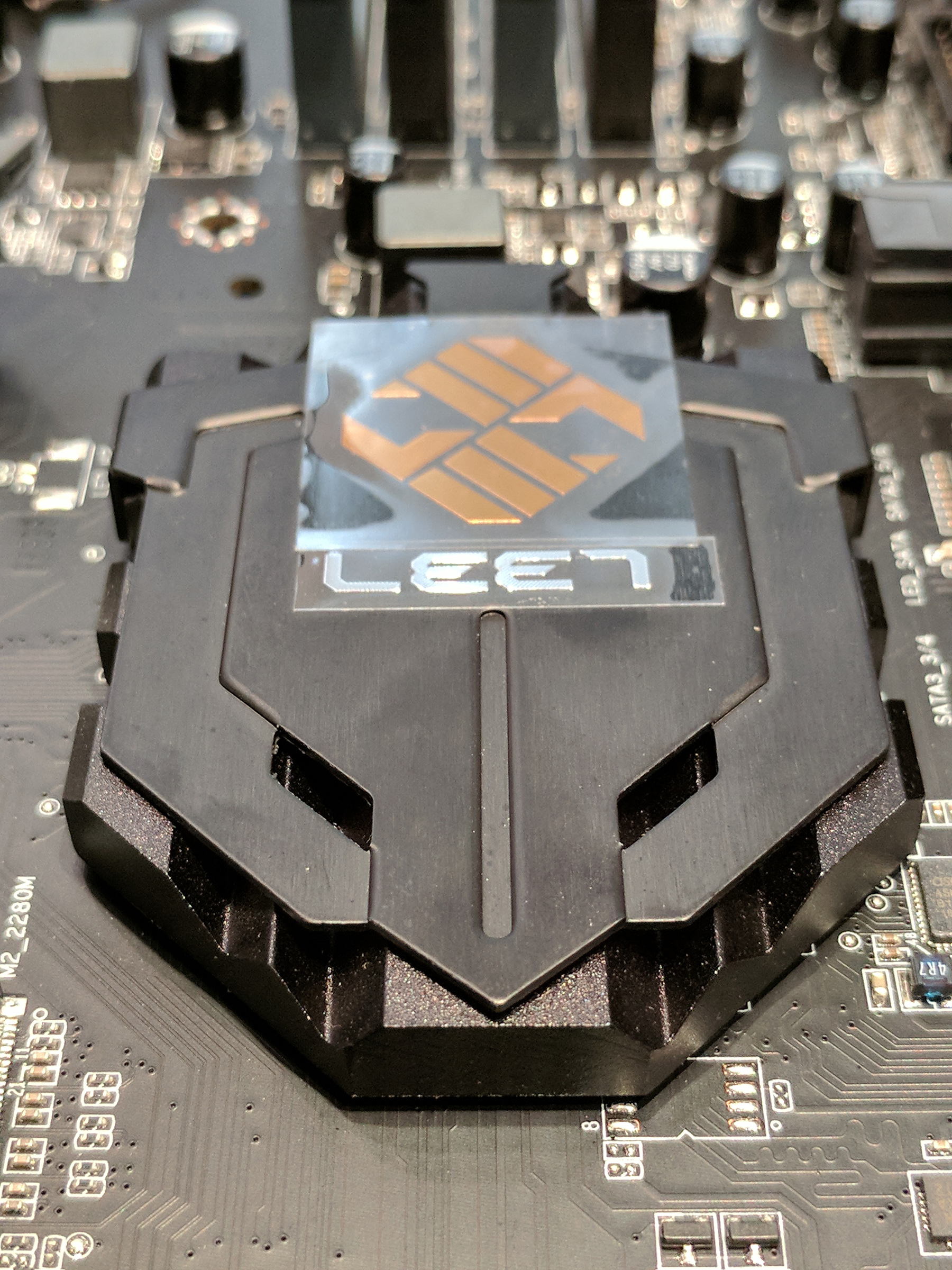

این مادربرد دارای بایوس UEFI است و قابلیت تنظیمات ولتاژ پردازنده، حافظه و موارد دیگر را در محیط گرافیکی به کاربر می دهد. البته بایوس مادربرد در مقایسه با دیگر رقبا ساده تر است و امکانات خیلی زیادی در آن دیده نمی شود. این موضوع را در بخش دیگری مورد بررسی قرار خواهیم داد. ECS برای خنک کردن چیپ ست مادربرد به یک خنک کننده ساده بسنده کرده است. این خنک کننده طراحی مناسبی دارد و با دیگر خنک کننده های تعبیه شده روی مدار رگولاتور ساختار خوبی را ایجاد کرده است. جنس این خنک کننده از آلومینیوم است و برای گرمای چیپ ست مادربرد را منتقل می کند.

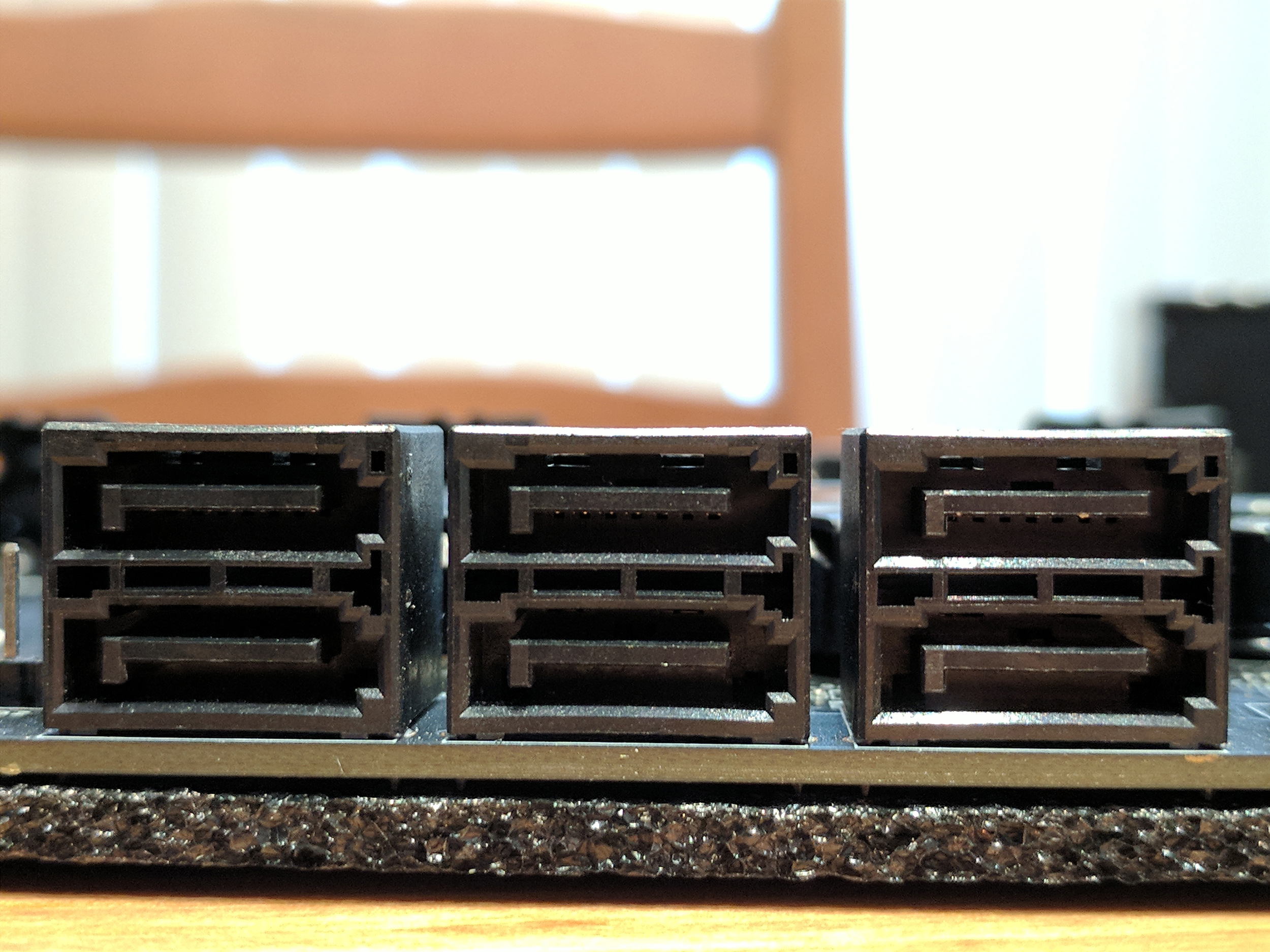

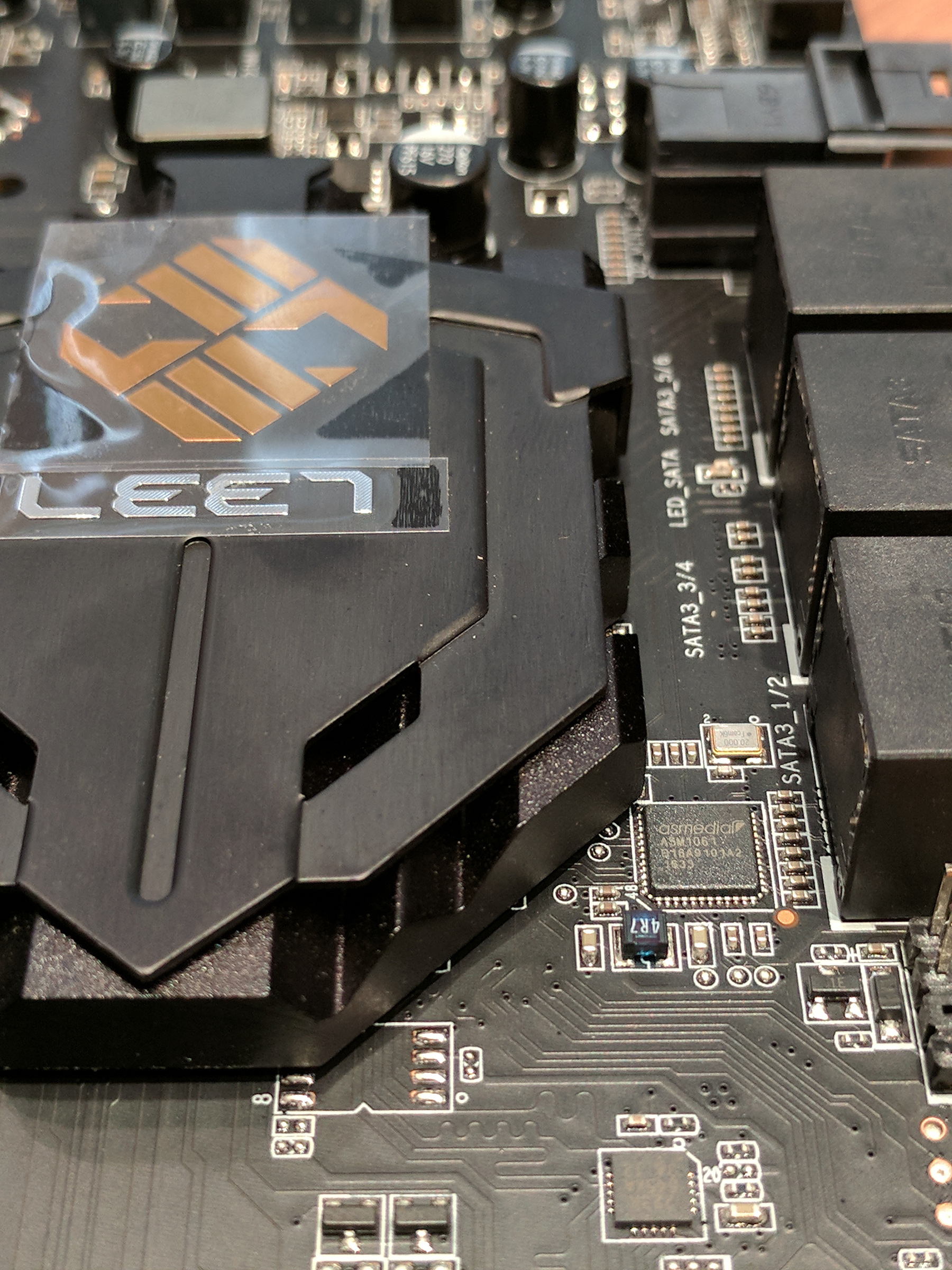

در کنار خنک کننده شش پورت SATA نسخه 3 دیده می شود. که از این شش پورت دو عدد آن توسط چیپ ست ASmedia ASM1061 که درست در کنار پورت های شماره یک و  دو قرار دارد، مدیریت می شود.

همانطور که می دانید این پورت ها از حداکثر سرعت انتقال شش گیگابیت در ثانیه و سیستم آرایشی RAID نسخه 0، 1 ، 5 و 10 پشتیبانی می کند.

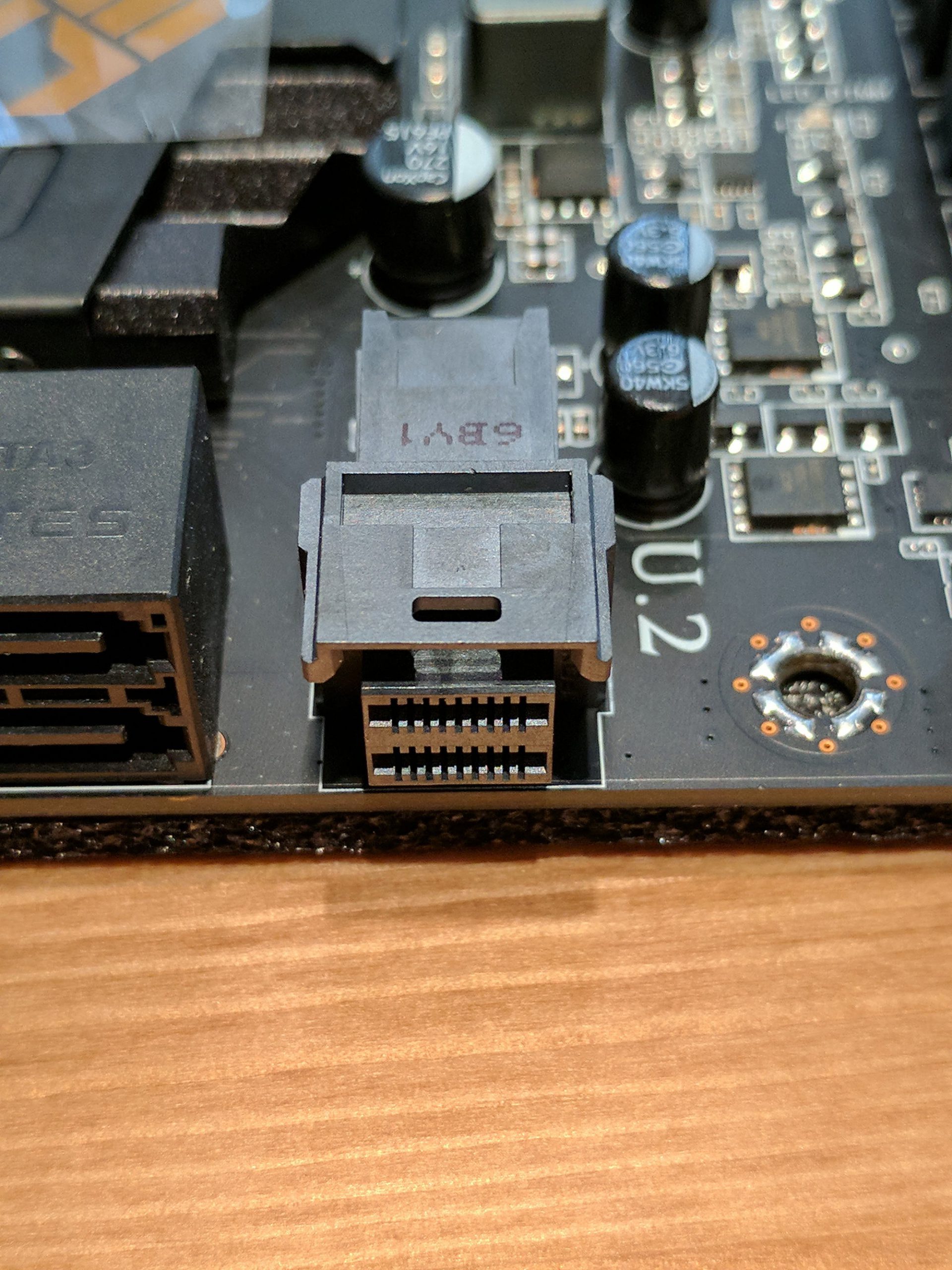

در کنار پورت های ساتا، یک پورت U.2 دیده می شود این پورت هم مانند M.2 از چهار مسیر انتقال اطلاعات PCI-E بهره می برد که این موضوع باعث می شود که بتوان به کارایی بالاتری در مقایسه با داریوهای اس اس دی استاندارد دست پیدا کرد.

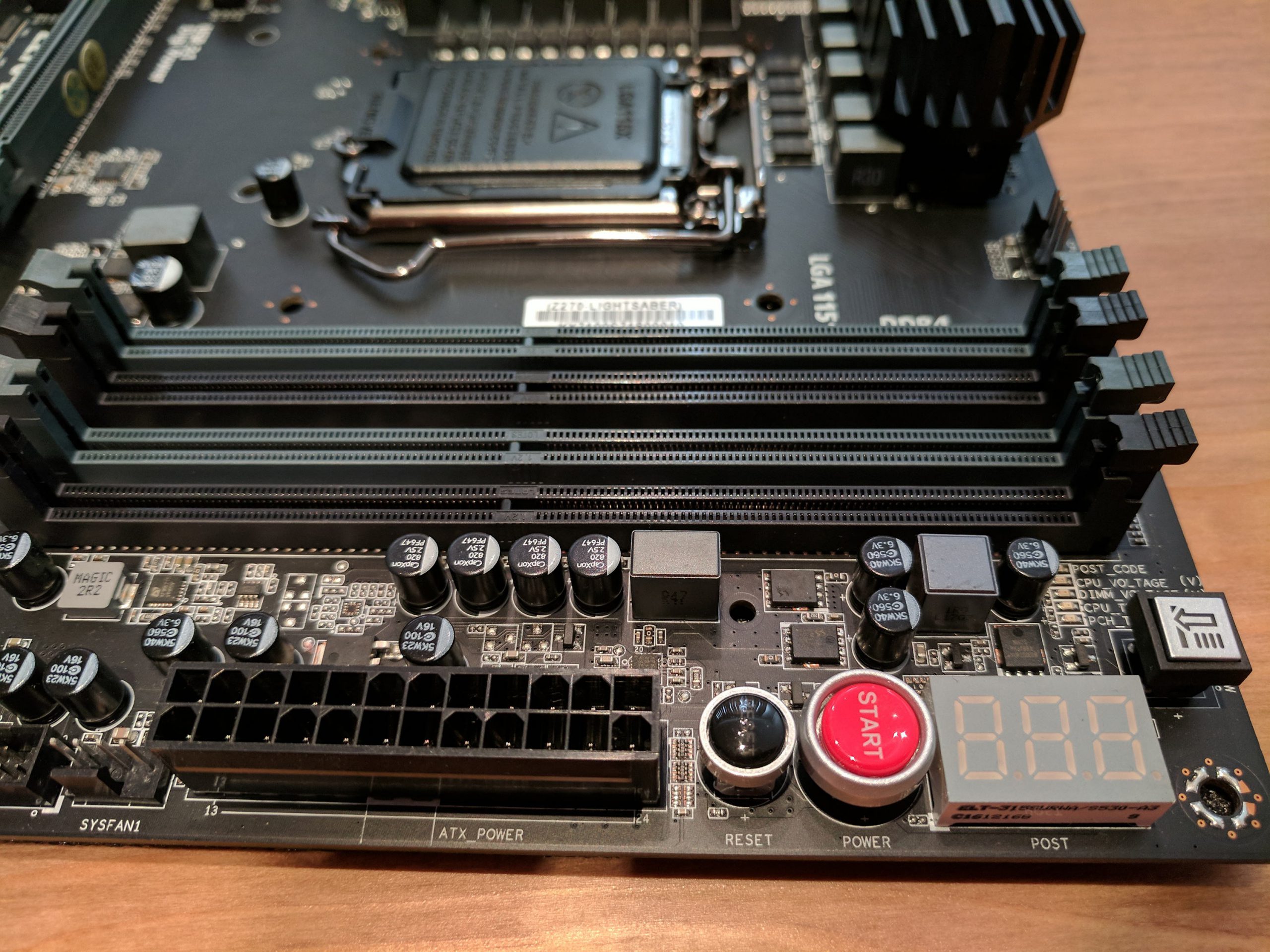

در سمت راست اسلات حافظه هم کلیدهای پاور، ریست، دکمه P80 (این دکمه این امکان را فراهم می کند که بین 5 حالت وضعیت دمای پردازنده، دمای چیپ ست، ولتاژ رم، ولتاژ پردازنده و حالت نمایش کدهای پست سوییچ کنید) و نمایشگر سگمنتی برای نمایش های کدهای مادربرد دیده می شود.

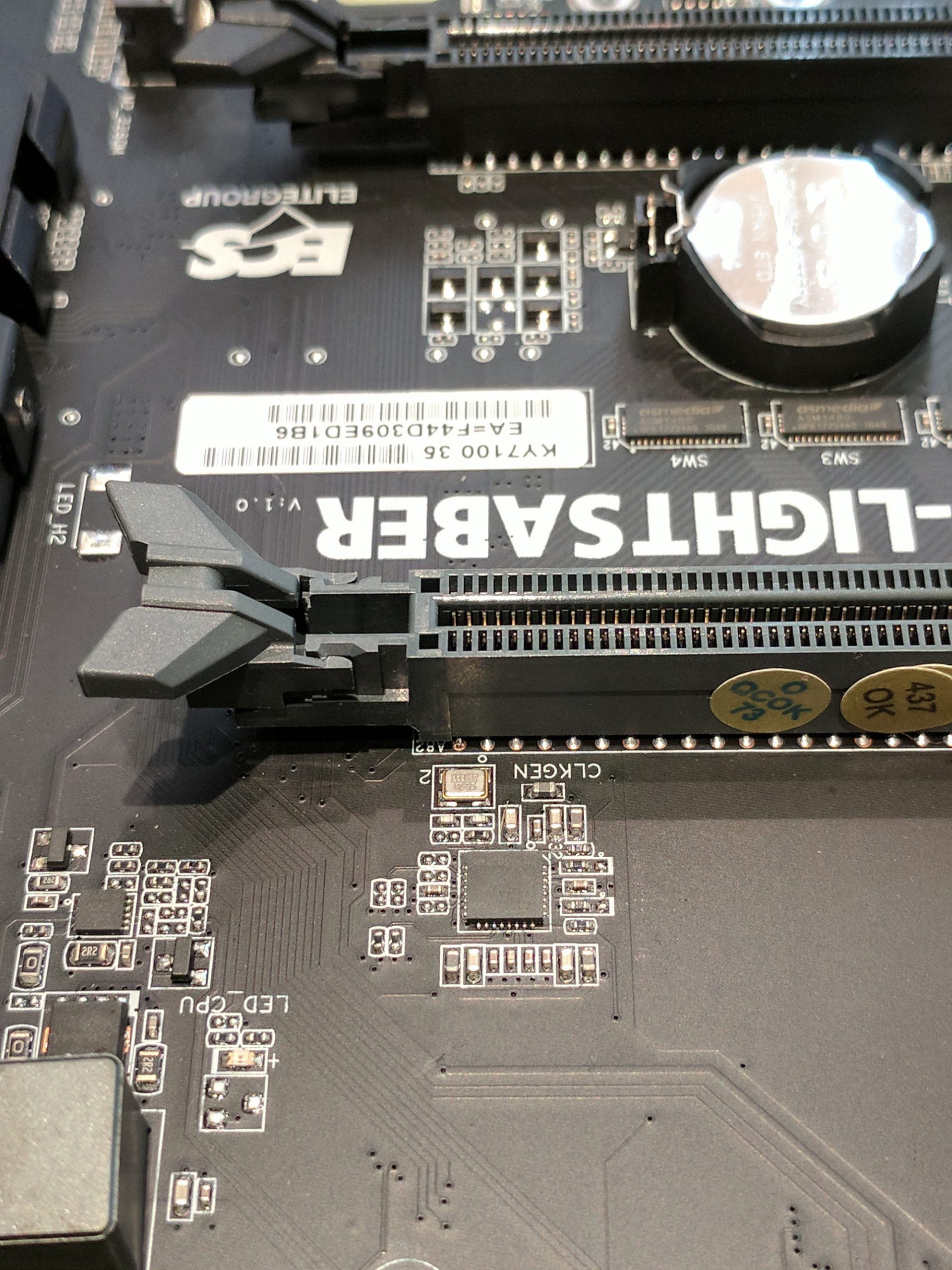

ECS در این مادربرد درست در بین کارت صدا و اسلات های PCI-E یک نوار را قرار داده است که این نوار در اصل دیود نوری است که می توانید در بایوس رنگ انها را براساس دلخواه خودتان تعیین کنید. این بخش از اون قسمت های جذاب بودش! . در کنار اسلات PCI-E شماره یک IC Clock Generator قرار دارد که محدوده فرکانسی BCLK برای پردازنده را مدیریت می کند.

سیستم تست و نرم افزارها

برای تست مادربرد از قطعاتی با مشخصات زیر استفاده کردیم:

پردازنده: Intel Core i7-7700K

حافظه: GSkill Trident Z DDR4-3200 16GB (2*8GB)

خنک کننده پردازنده: Deepcool GAMMAXX GT

کارت گرافیک: Asus Nvidia GTX 1080

درایو ذخیره سازی: Samsung EVO 850 250GB

منبع تغذیه: Enermax Revolution Duo 700W

سیستم عامل: Windows 10

بایوس و اورکلاک

همانطور که گفتیم بایوس مادربرد برخلاف دیگر رقبا ساده است. در صفحه اصلی بایوس امکان تغییر درایو بوت وجود دارد. همچنین در این بخش امکان مشاهده سرعت فن ها، دمای پردازنده و سیستم و ولتاژها وجود دارد. به غیر از این موارد شما در این بخش می توانید مدل پردازنده، میزان و نوع حافظه و تاریخ ساخت بایوس وجود دارد. در بخش Advanced شما با ساختار کلاسیکی  مانند دیگر بایوس های سنتی رو به رو هستید. البته امکانات موجود در آن رشد زیادی در مقایسه با بایوس های قدیمی کرده است اما با این وجود ECS نیاز دارد که کمی روی این بخش بیشتر کار کند. اگر منصف باشیم باید بگوییم نباید از ECS در بخش اورکلاک توقع خاصی داشته باشیم چون این مادربرد توانایی بالایی در این زمینه ندارد. با این وجود ما تصمیم گرفتیم این محصول را در این زمینه هم محک بزنیم. از آن جایی که از پردازنده سری K اینتل استفاده کردیم این امکان وجود داشت که با تغییر ضریب به فرکانس بالاتری بدون تغییر فرکانس پایه دست پیدا کنیم. با استفاده از این مادربرد و پردازنده و با در نظر گرفتن همه موارد توانستیم فرکانس پردازنده را از 4200 (در حالت پایه) به 4710 مگاهرتز برسانیم و در این وضعیت سیستم بدون مشکل کار کند. البته این فرکانس در مقایسه با مدل های مشابه که ما مقایسه کردیم پایین تر است چون در مادربردهای دیگر این فرکانس به 5100 (با وجود خنک کننده بادی) می رسد. البته سعی کردیم با تغییر فرکانس پایه و ولتاژ به هم پردازنده را اورکلاک کنیم اما در این راه موفق نبودیم و در شرایط اول به فرکانس بالاتری دست پیدا کردیم.

تست و نتایج

PCMark 8

اولین برنامه ای که برای تست مادربرد استفاده کردیم PC Mark 8 بود که کارایی سیستم را در کاربردهای مختلف مورد ازمایش قرار می دهد. ما این تست را دو وضعیت فرکانس استاندارد پردازنده و حالت اورکلاک در دو تست Home و Work انجام دادیم که نتایج آن را جدول زیر مشاهده می کنید.

Cinebench R15

یکی دیگر از برنامه های مورد استفاده در بررسی این مادربرد Cinebench R15 بود. در این تست با استفاده از پردازنده i7 7700K و دیگر مشخصات فنی امتیازهای زیر در حالت فرکانس استاندارد و اورکلاک بدست امد.

AIDA 64

AIDA 64 یکی از نرم افزارهایی است که کارایی سیستم را در موارد مختلفی محک میزند. ما در بخش Benchmark این نرم افزار تست های مربوط به خواندن، نوشتن، کپی و زمان تاخیر را در دو حالت مختلف تست کردیم که نتایج آن را در ادامه می بینید.

Crystal Disk Mark

برای بررسی کارایی مادربرد در بخش ذخیره سازی از درایو اس اس دی Samsung 850 EVO 250GB و نرم افزار Crystal Disk mark استفاده کردیم که در کل در وضعیت های مختلفی کارایی درایور ذخیره سازی را تست می کند. در این تست بدون تغییر در میزان تنظیمات پیش فرض نتایج زیر بدست امد.

3DMarK

برای تست کارایی مادربرد در پردازش های سه بعدی به سراغ نرم افزار پرطرفدار 3D mark رفتیم. در این برنامه در تست های Fire Strike و Cloud Gate مادربرد Z270 Lightsaber امتیازهای زیر را کسب کرد.

تست بازی های Batman و Metro

بازی بتمن و مترو از جمله بازی هایی هستند که جزییات گرافیکی خوبی دارند و به عنوان یک مرجع برای محک کارایی گرافیکی و پردازشی سیستم به کار می رود. در این دو بازی ما توانستیم با حداکثر جزییات و دقت تصویر  Full HD میانگین فریم خوبی را در این دو بازی بدست اوریم.
