بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

درست چند ماه پیش و قبل از عرضه چیپ ست های Z370 اینتل بود که مادربرد Z270 Lightsaber را از شرکت ECS مورد بررسی قرار دادیم. حال با ورود مادربردهای مبتنی بر چیپ ست Z370 به بازار این فرصت فراهم شده است که مادربرد دیگری از سری lightsaber این شرکت را  که این بار به چیپ ست جدید اینتل مجهز شده است و پردازنده های نسل هشت این شرکت با کد رمز Coffee Lake پشتیبانی می کند را مورد بررسی قرار دهیم.

 از محتویات جعبه بگو

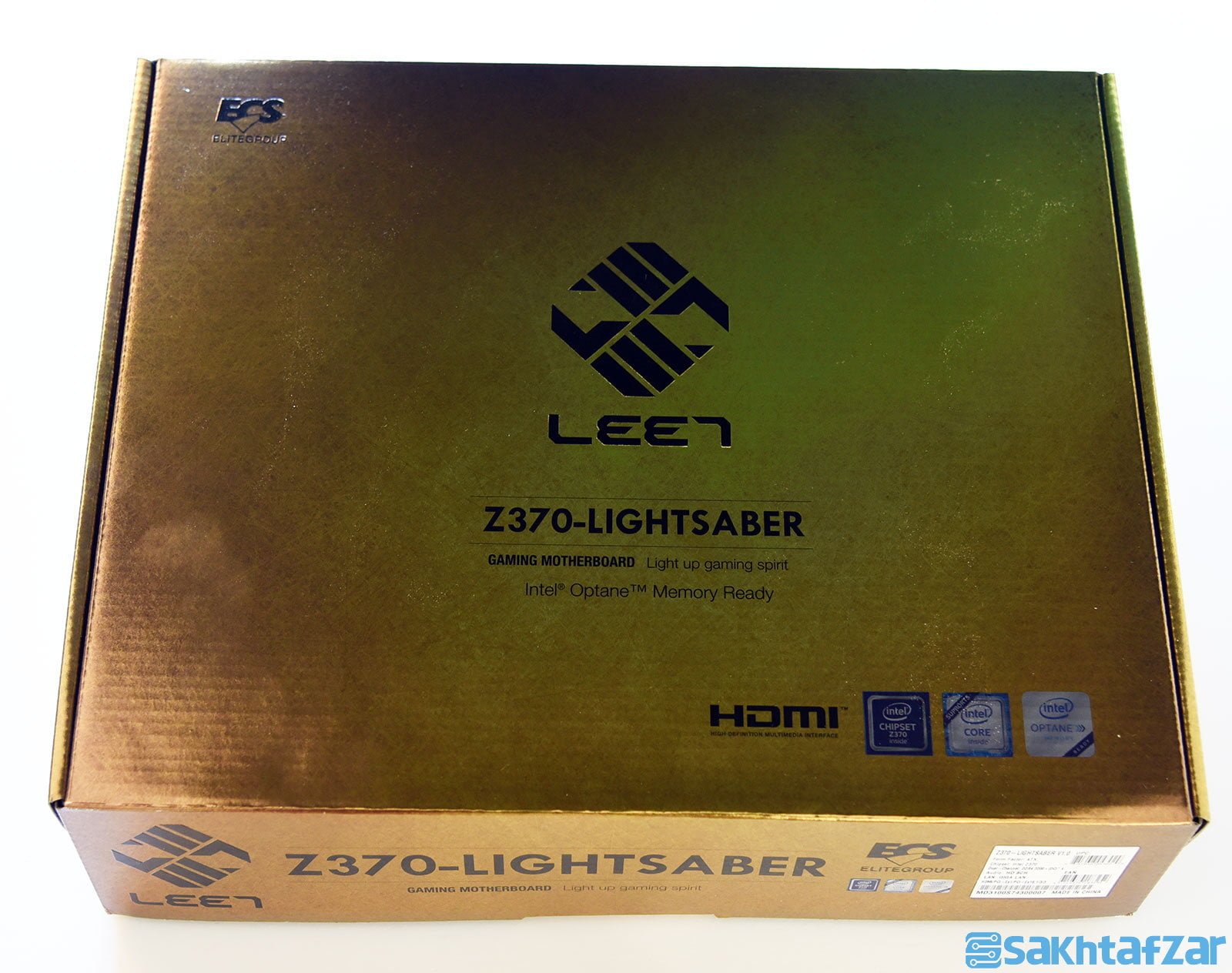

ECS ترجیع داده است هیچ تغییری در رنگ بسته بندی این مادربرد انجام ندهد و مانند برادر بزرگتر هم این مادربرد با جعبه ای با رنگ طلایی وارد بازار شده است. نمی توان گفت طراحی جعبه فوق العاده است اما در  کل طراحی جعبه به خوبی انجام شده است و  سعی شده است تا حد الامکان حس یک بسته بندی محصول حرفه ای را القاء کند. البته خود باید توقع بسته بندی برندهای مطرح دیگر را از این محصول نداشته باشید. مانند مادربرد Z270 در روی جعبه مادربرد عبارت L337 دیده می شود که در محصولان گیمینگ و حرفه ای این شرکت دیده می شود. در روی جعبه Z370 Lightsaber هم عبارت Optane Memory Ready به چشم می خورد که نشان می دهد این مادربرد از ویژگی پشتیبانی می کند.

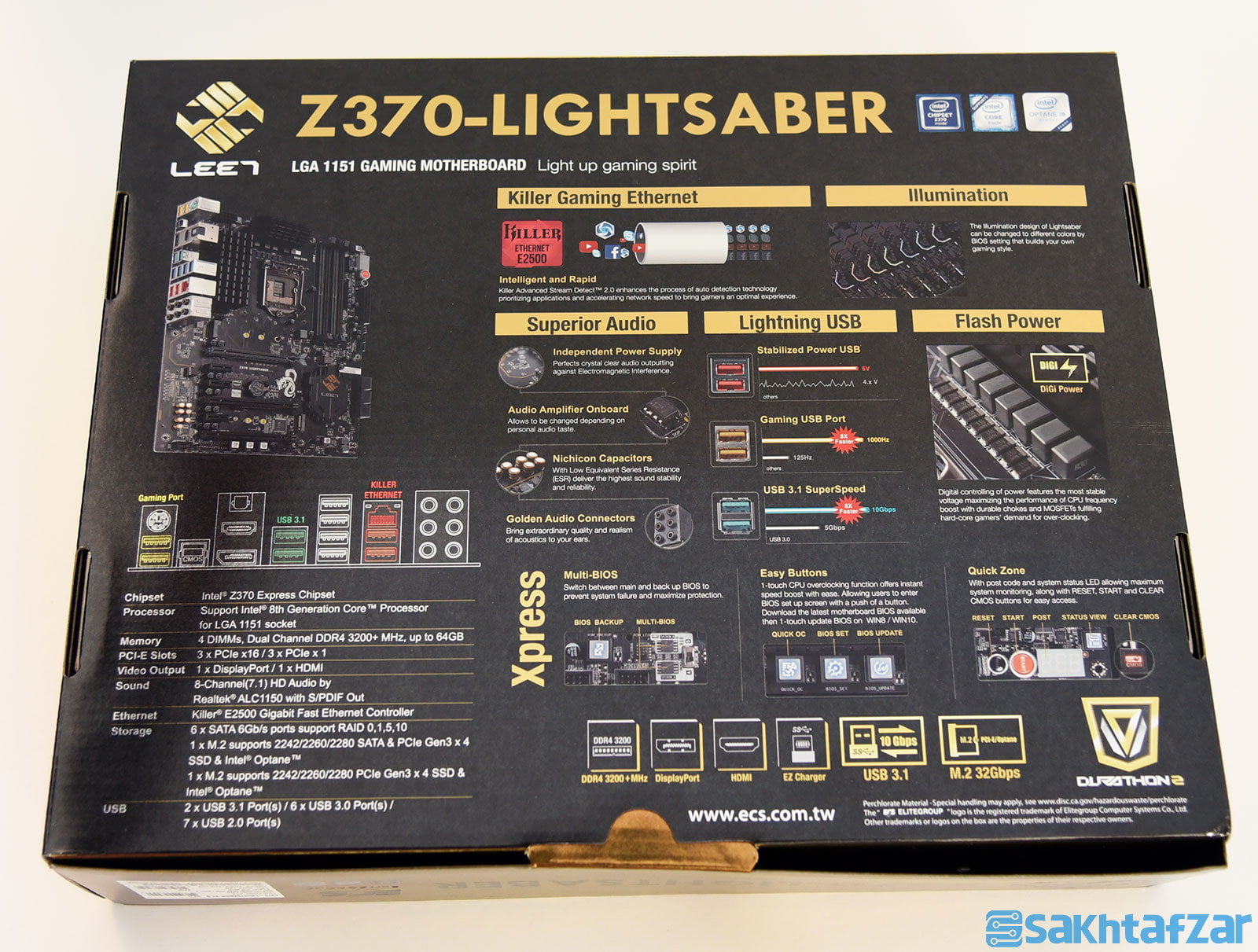

در پشت جعبه هم توضیحاتی در مورد امکانات این مادربرد درج شده است که در نوع خود برای کاربران کاربردی خواهد بود.

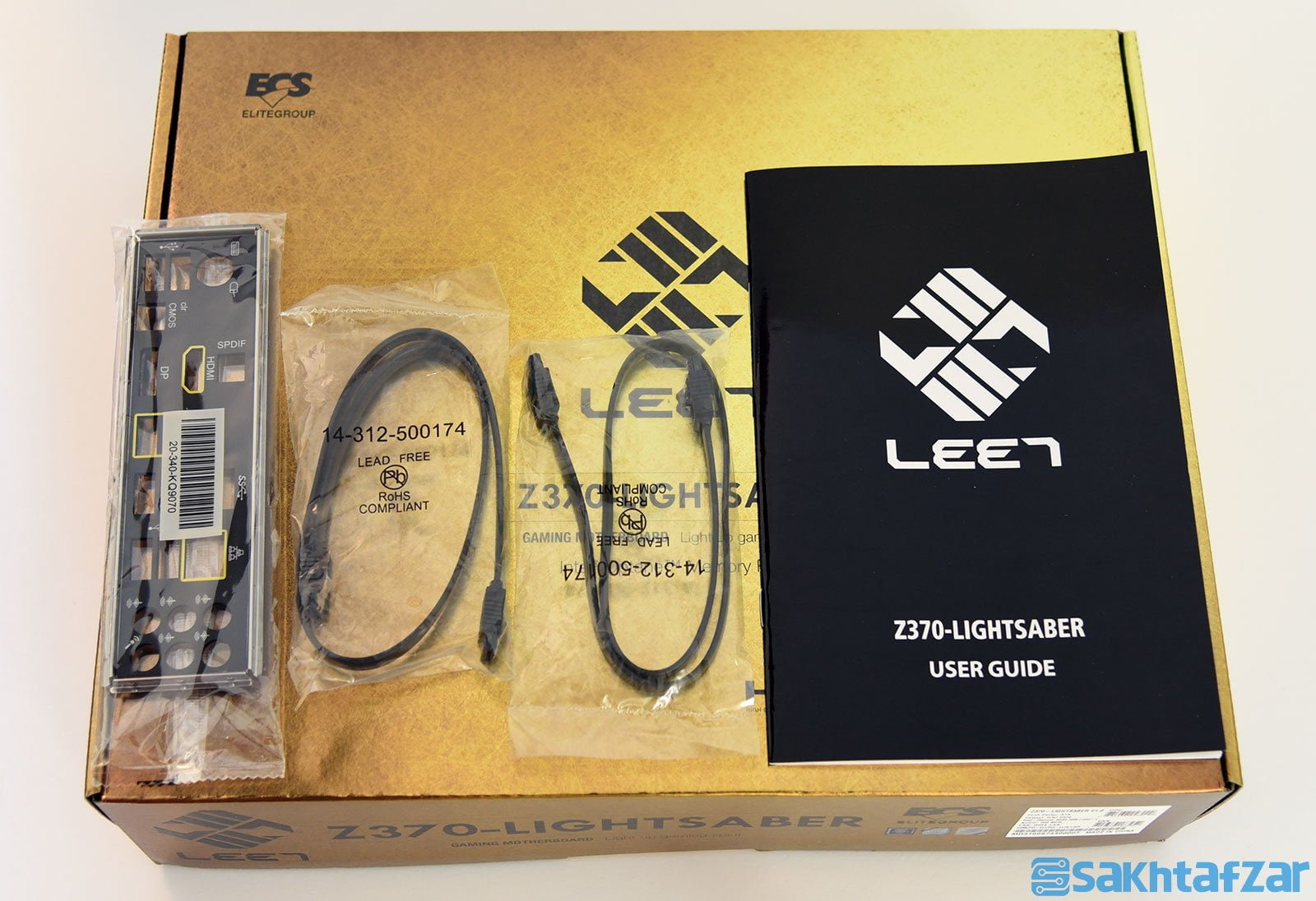

امکانات تعبیه شده در جعبه تفاوت خاصی با Z270 این سری ندارد و تنها فرق آن تعبیه دو کابل SATA در جعبه مادربرد است (دو تا هم کمتر از Z270 Lightsaber). علاوه بر این پوشش پنل پشتی مادربرد و دفترچه راهنما و سی دی نصب هم در جعبه وجود دارد

طراحی چطور؟

ECS در این مادربرد هم از یک مدار رگولاتور14 فاز با کنترلر دیجیتالی استفاده کرده است. در این مدار تغذیه از ماسفت و خازن های جامد با کارایی و ماندگاری بالا استفاده شده است که این موضوع باعث شده است در شرایطی که پردازنده در حال پردازش سنگین است ولتاژی با نوسان بسیار کم را  دریافت کند.

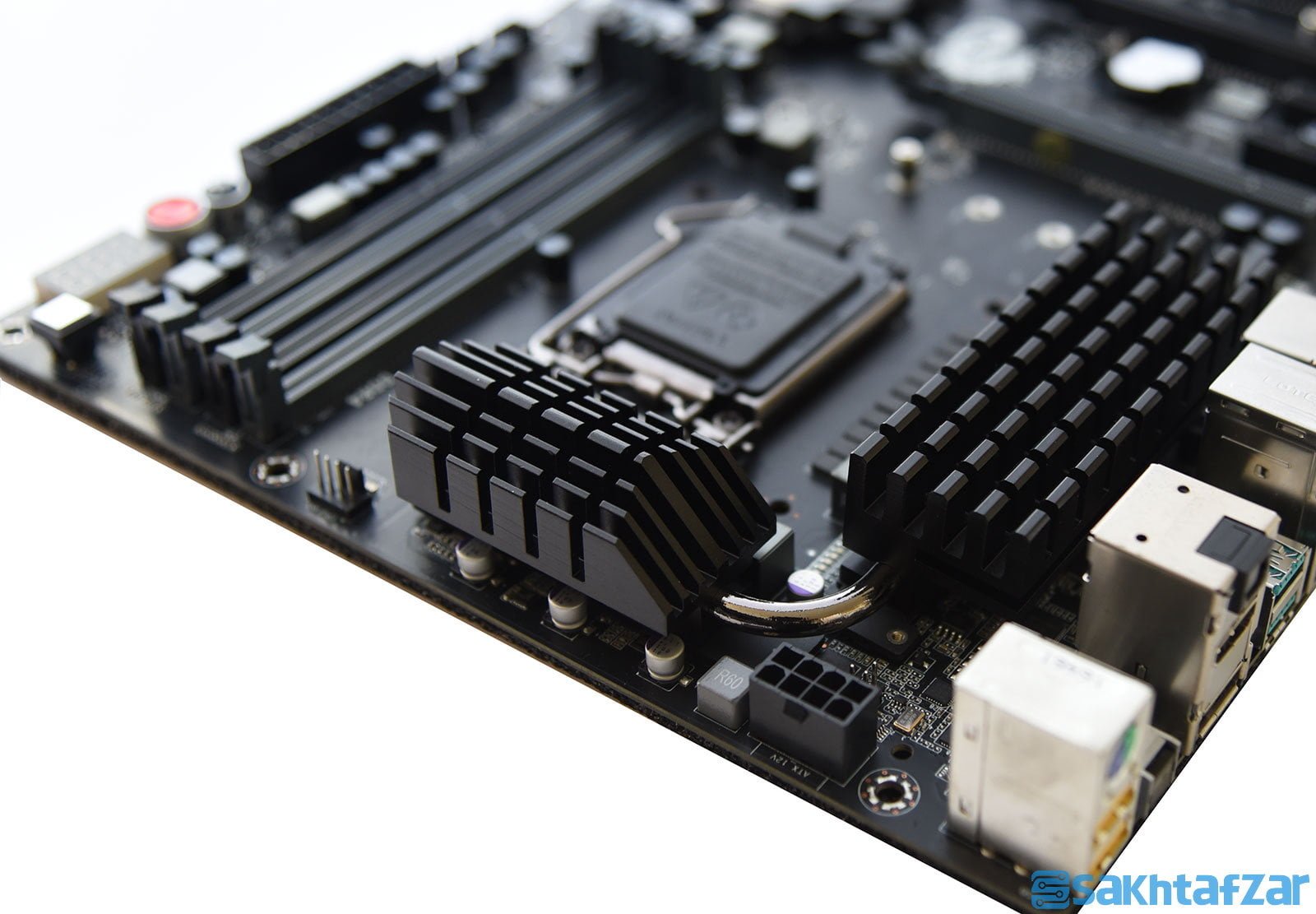

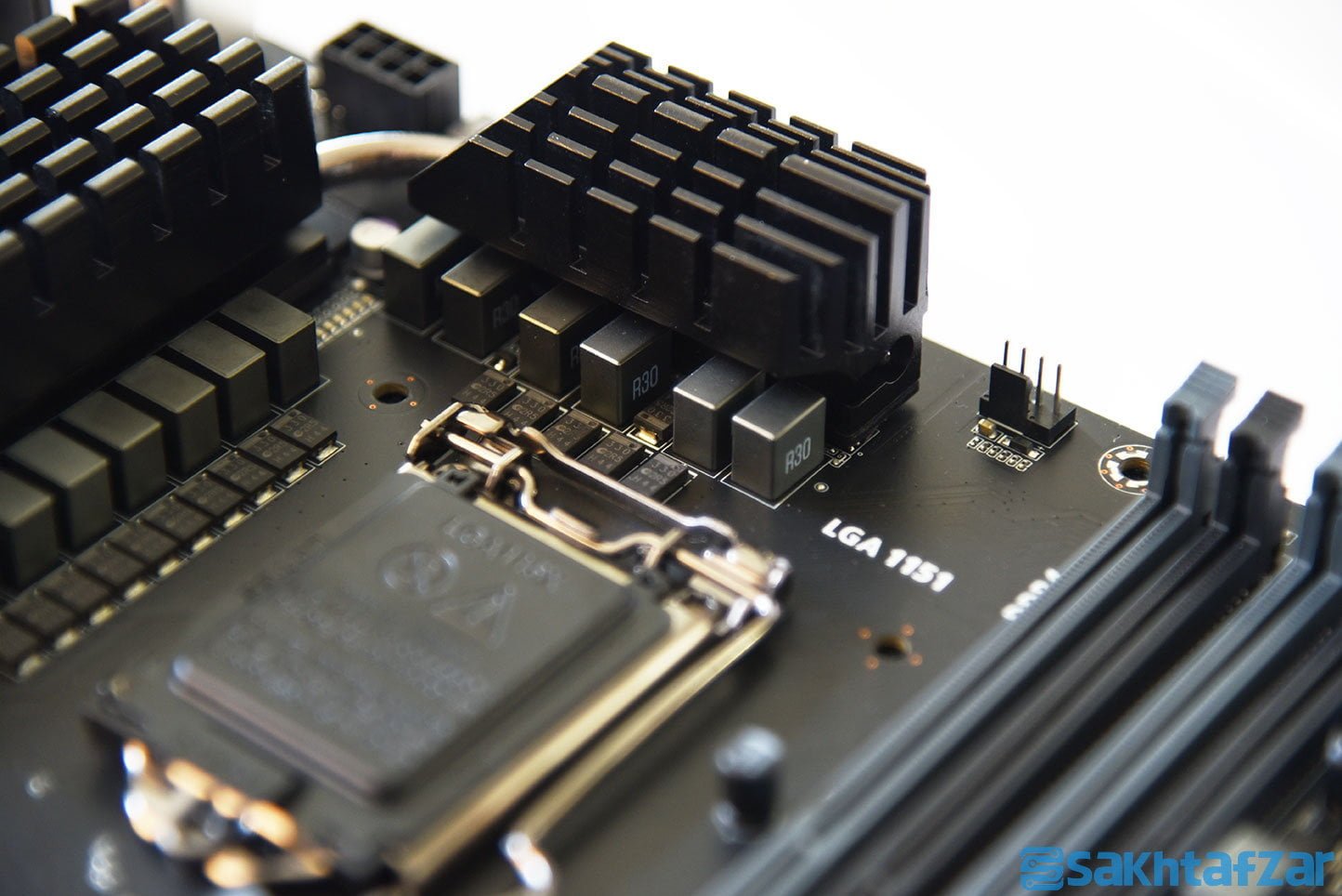

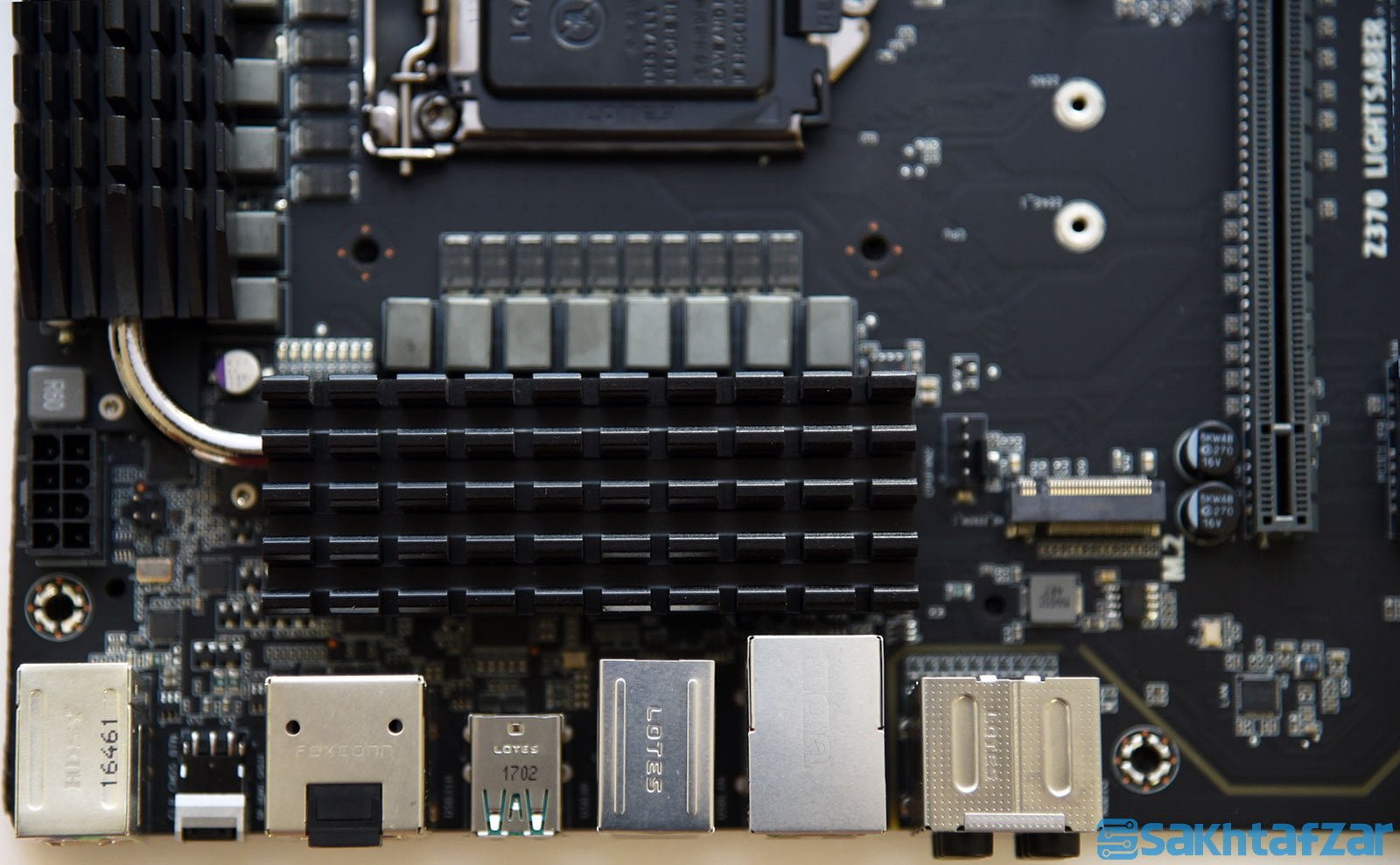

شاید کمی عجیب به نظر برسد اما این مادربرد هم مانند برادر خود از کنترل دیجیتالی توانIntersil ISL69137  در مدار تغذیه خود بهره می برد که درست مانند محصول قبلی این شرکت در کنار کانکتور 8 پین و خنک کننده روی مدار رگولاتور پردازنده قرار دارد. براساس اطلاعات این کنترلر قادر به مدیریت حداکثر 14 فاز (هفت فاز در هر بخش) است. برای انتقال حرارت ایجاد شده توسط قطعات در این بخش از دو خنک کننده آلومینیومی که به یک لوله به هم متصل شده، استفاده شده است (شاید کمی باورش سخت باشد اما دقیقا انگار این دو مادربرد برادر دوقلو هستند!).

سعی شده با استفاده از طراحی پره ای هدایت گرمایی در این محصول به نحو بهتری انجام شود که این موضوع در عمل هم تاثیرگذار بوده است.

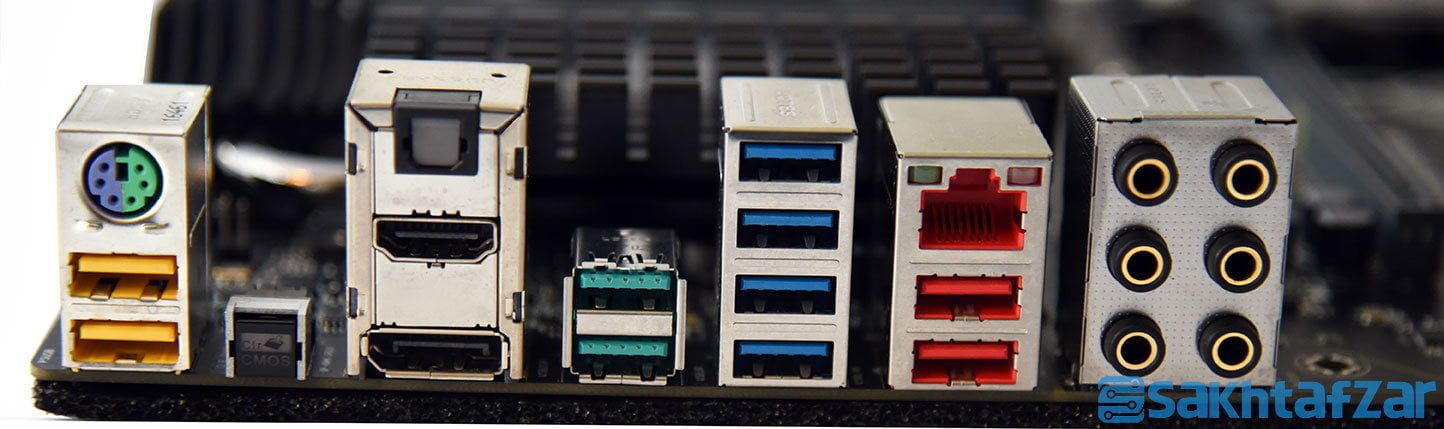

در پنل پشتی این مادربرد امکانات ارتباطی خوبی در نظر گرفته است. البته این امکانات در مقایسه با رقبای حرفه ای دیگر بسیار زیاد نیست اما با در نظر گرفتن قیمت و رده ای که این محصول در بازار هدف در آن قرار می گیرد می توان به آن امتیاز خوبی را داد. Z370 Lightsaber مجهز به چهار پورت USB نسخه دو در رنگ های زرد و قرمز، چهار پورتUSB نسخه سه با رنگ آبی و دو پورت USB نسخه 3.1 با رنگ سبز رنگ است. علاوه بر این در این بخش دکمه پاک کردن CMOS، خروجی HDMI، خروجی Display Port نسخه 1.2 و خروجی صوتی اپتیکال دیده می شود. برای خروجی و ورودی صوتی آنالوگ هم ECS شش جک در نظر گرفته که چهار جک برای خروجی صدا و دو جک دیگر برای ورودی صدا و ورودی میکروفون در نظر گرفته شده است.(بدون هیچ تفاوتی مانند Z270)

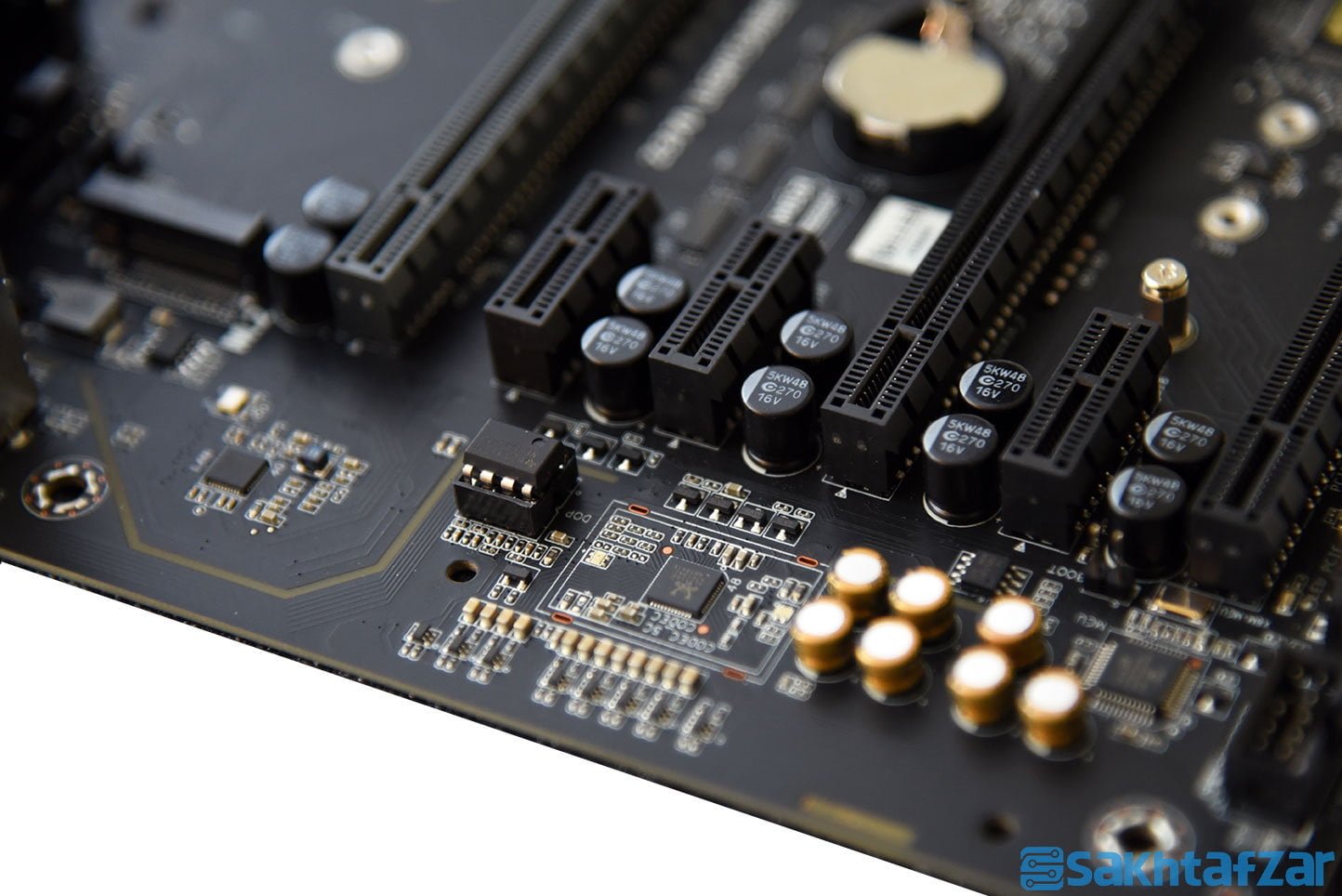

این محصول از پورت شبکه گیگابایتی بهره می برد که توسط کنترلر Killer E2500 مدیریت می شود. این کارت شبکه  که به طور ویژه ای برای مدیریت پهنای باند بهینه شده است می تواند باعث کاهش زمان تاخیر (Latency) در زمان اجرای بازی های کامپیوتری به صورت انلاین شود. زیرا  براساس اطلاعات منتشر شده این کارت شبکه مجهز به فناوری Advanced stream detect نسخه دو است که قابلیت تشخیص بسته های اطلاعاتی را براساس نیاز شما دارد و این موضوع باعث می شود وقتی شما در حال بازی هستید این کنترلر به پک های محتوای اطلاعات بازی اولویت بیشتری بدهد. این کنترلر دارای زمان تاخیری بسیار پایین تر و کارایی بهتر در پروتکل TCP است. در بخش پردازش صوتی هم این مادربرد خوب ظاهر شده است. پردازنده صوتی به کار رفته در این محصول دقیقا مانند برادر بزرگتر خود است و ECS ترجیع داده است تغییر خاصی در آن ایجاد نکند. برای دست یابی به کیفیت صدای بهتر این شرکت برای کارت صدا منبع تغذیه ای مجزا در نظر گرفته است که این موضوع تداخل الکترومغناطیسی را به حداقل می رساند. همچنین یک تقویت کننده صوتی مدل NE5532AP مخصوص هدفون هم در نظر گرفته است که می توانید براساس نیاز خود تنظیمات صوتی مورد نظر خود را اعمال کنید. پردازنده صوتی به کار رفته در بخش صوتی مادربرد Realtek ALC 1150 که قابلیت پردازش هشت کانال صوتی را دارد و یکی از جدیدترین پردازنده های صوتی این شرکت است. همچنین در این بخش، خازن های ژاپنی با کیفیت Nichicon دیده می شود که دارای ESR پایین هستند و ماندگاری بالا و ثابت خوبی در پردازش های صوتی دارند.

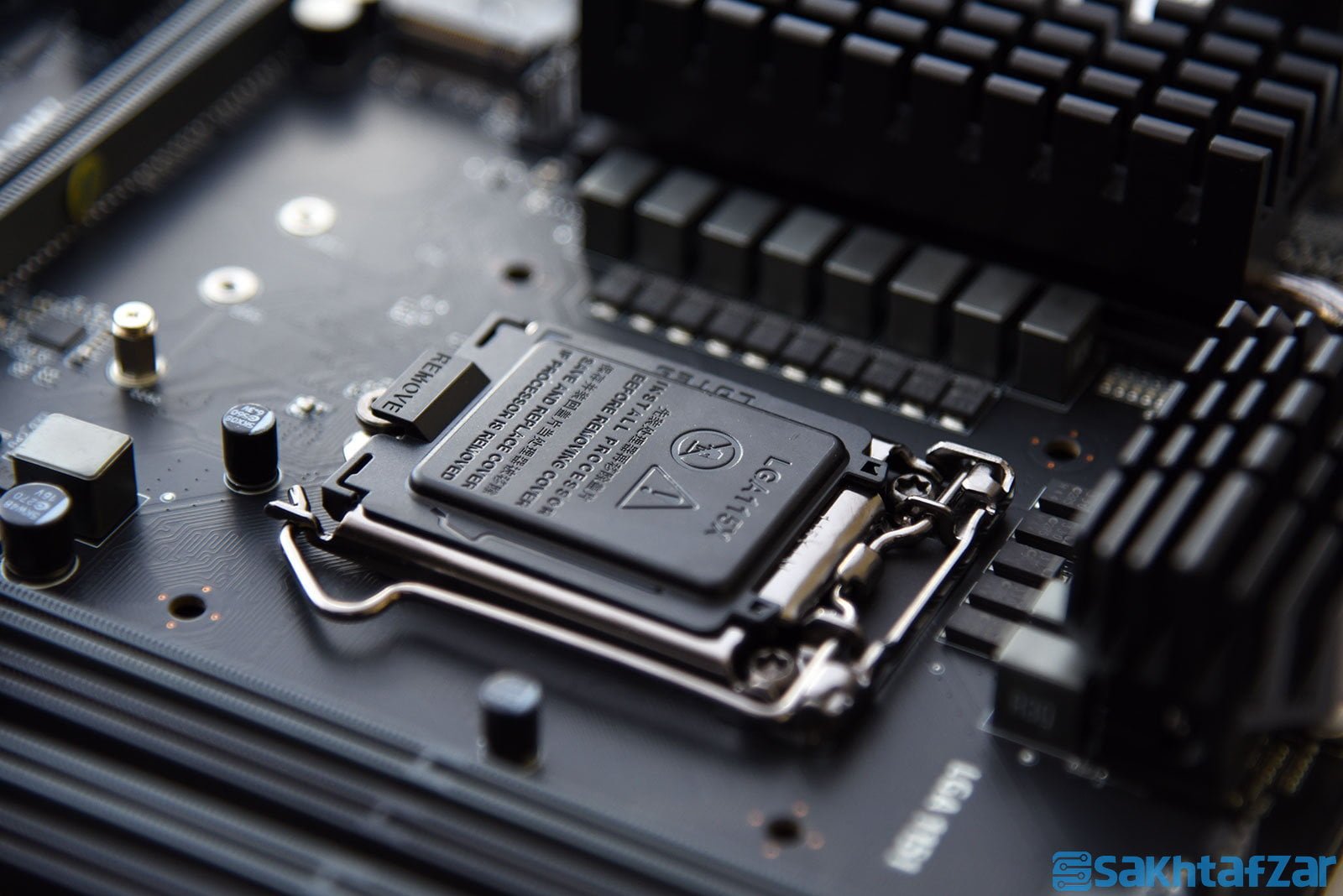

این مادربرد مجهز به سوکت LGA 1151 است اما تنها قابلیت پشتیبانی از پردازنده های نسل هشت اینتل را دارد و امکان نصب پردازنده های نسل قبل روی آن وجود ندارد.

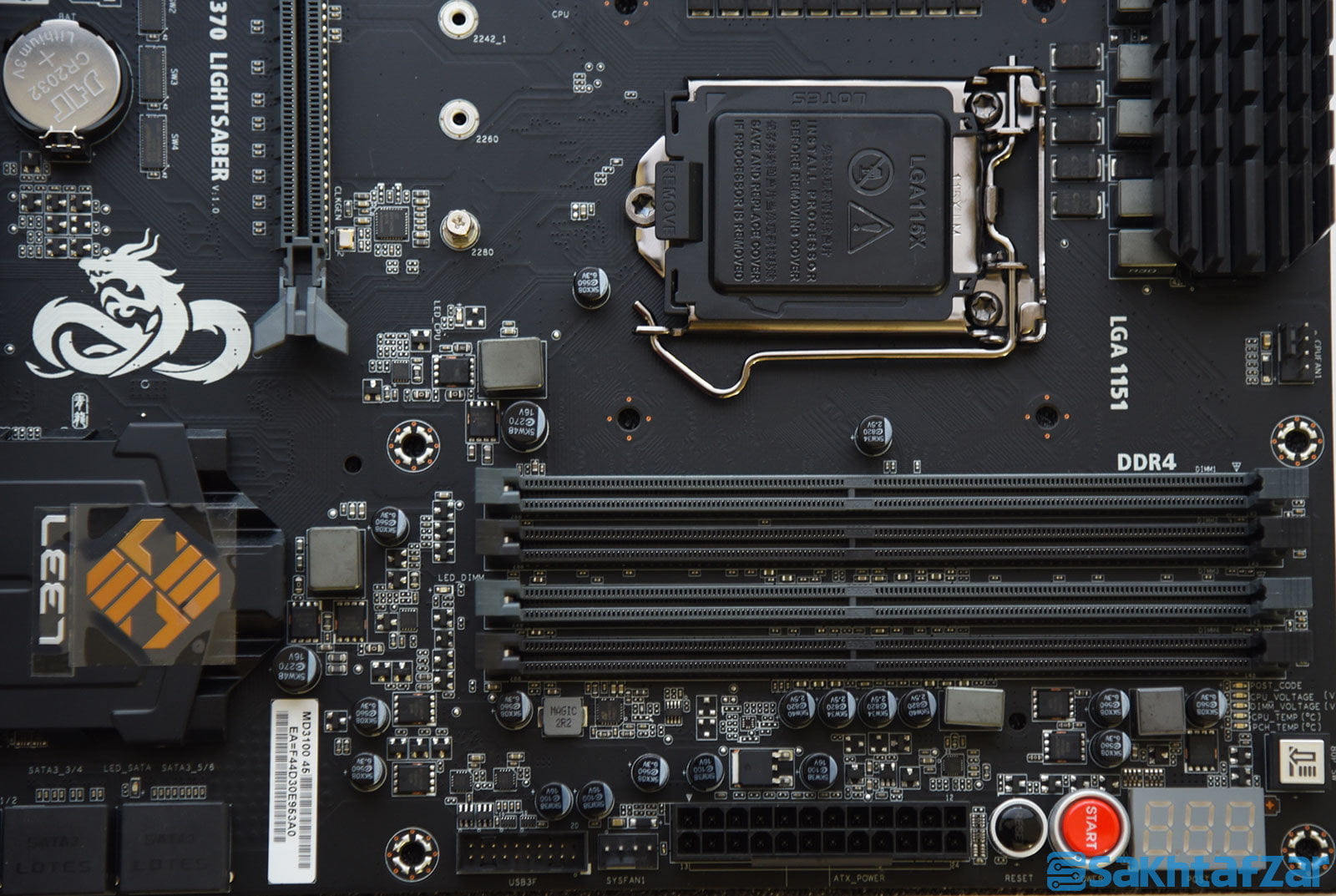

در کنار سوکت پردازنده چهار اسلات حافظه که یکی در میان خاکستری و مشکی است دیده می شود. این مادربرد قادر به پشتیبانی از 64 گیگابایت حافظه DDR4 با فرکانس کاری 2400 مگاهرتز است که در حالت اورکلاک این فرکانس تا 3200 مگاهرتز هم قابل افزایش است. مانند مدل Z270 این مادربرد از پروفایل های XMP نسخه 1.2 و 1.3 پشتیبانی می کند.

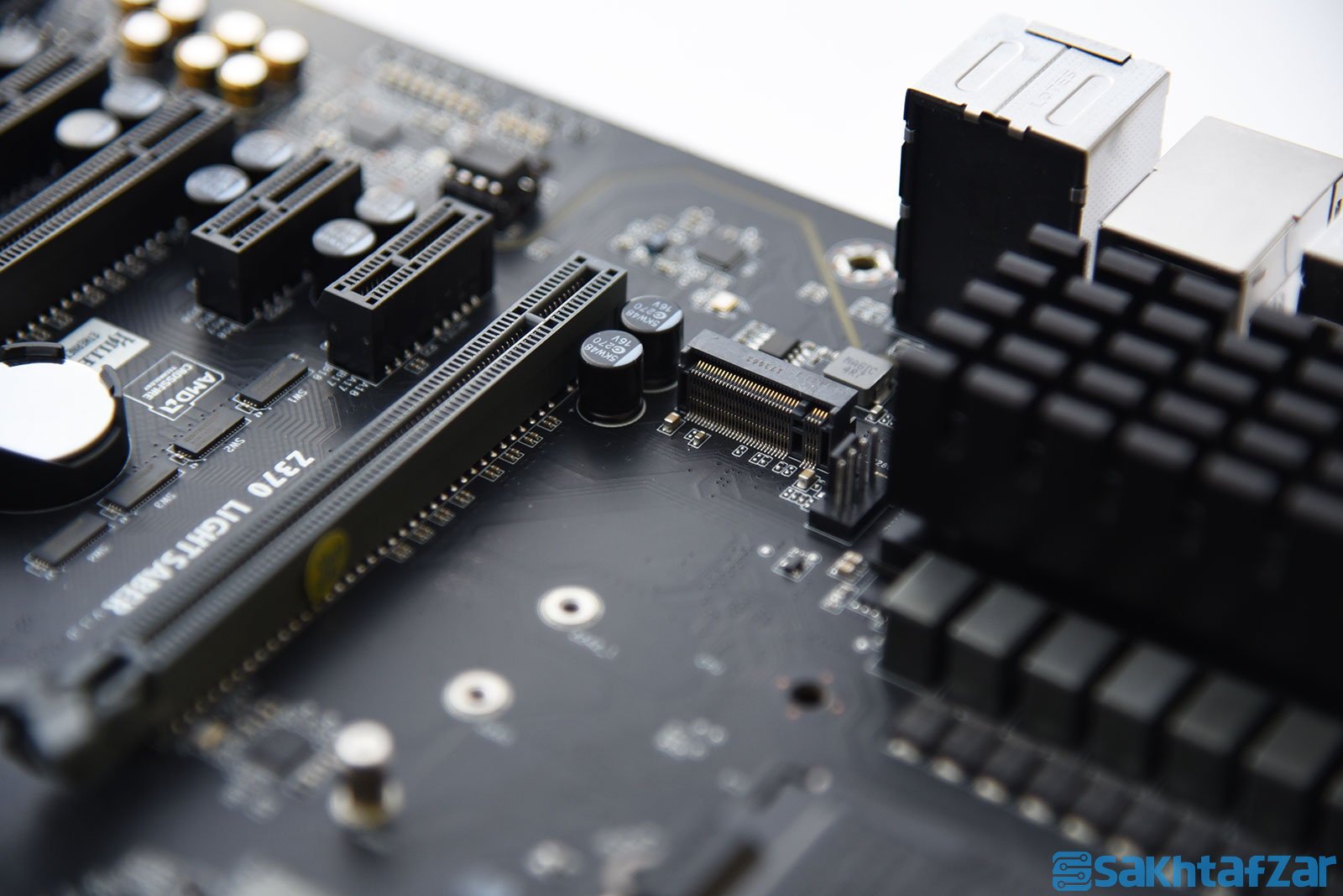

ECS در این محصول از 6 اسلات PCI-Express نسل سه استفاده کرده است که سه اسلات از نوع x1 هستند و سه اسلات دیگر از نوع x16 است. البته به طور حتم زمانی که از سه اسلات به صورت همزمان استفاده می کنید همه در حالت x16 کار نمی کنند. براساس اطلاعات وقتی سه کارت گرافیک را روی آن نصب کنید ترکیب ساختاری به صورت 4/8/8 تغییر خواهد کرد. Z370 Lightsaber تنها از فناوری توسعه دهنده گرافیکی Crossfire پشتیبانی می کند و اصلا اشاره ای به فناوری SLI در این محصول نشده است. علاوه بر سوکت M.2 تعبیه شده برای نصب درایوهای SSD M.2 که در بین اسلات های x16 دوم و سوم دارد. یک سوکت دیگر هم در بالای اسلات x16 اول دیده می شود که جایگزین اسلات x1 موجود در مادربرد Z270 همین مدل شده است.

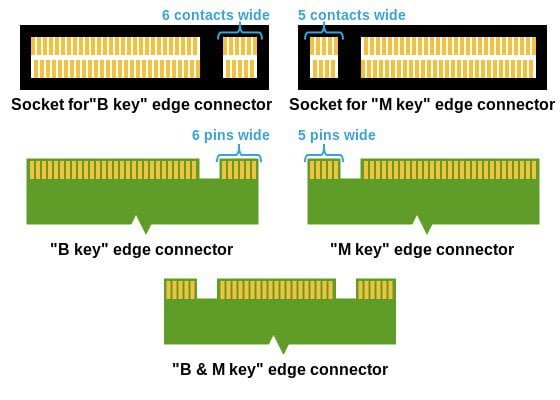

این مورد را در بررسی قبلی هم بیان کردیم اما اشاره به آن خالی از لطف نیست. به طور کلی سوکت M.2 سه حالت دارد B key، M Key و حالت B and M key که در این مدل از نوع B استفاده شده است.

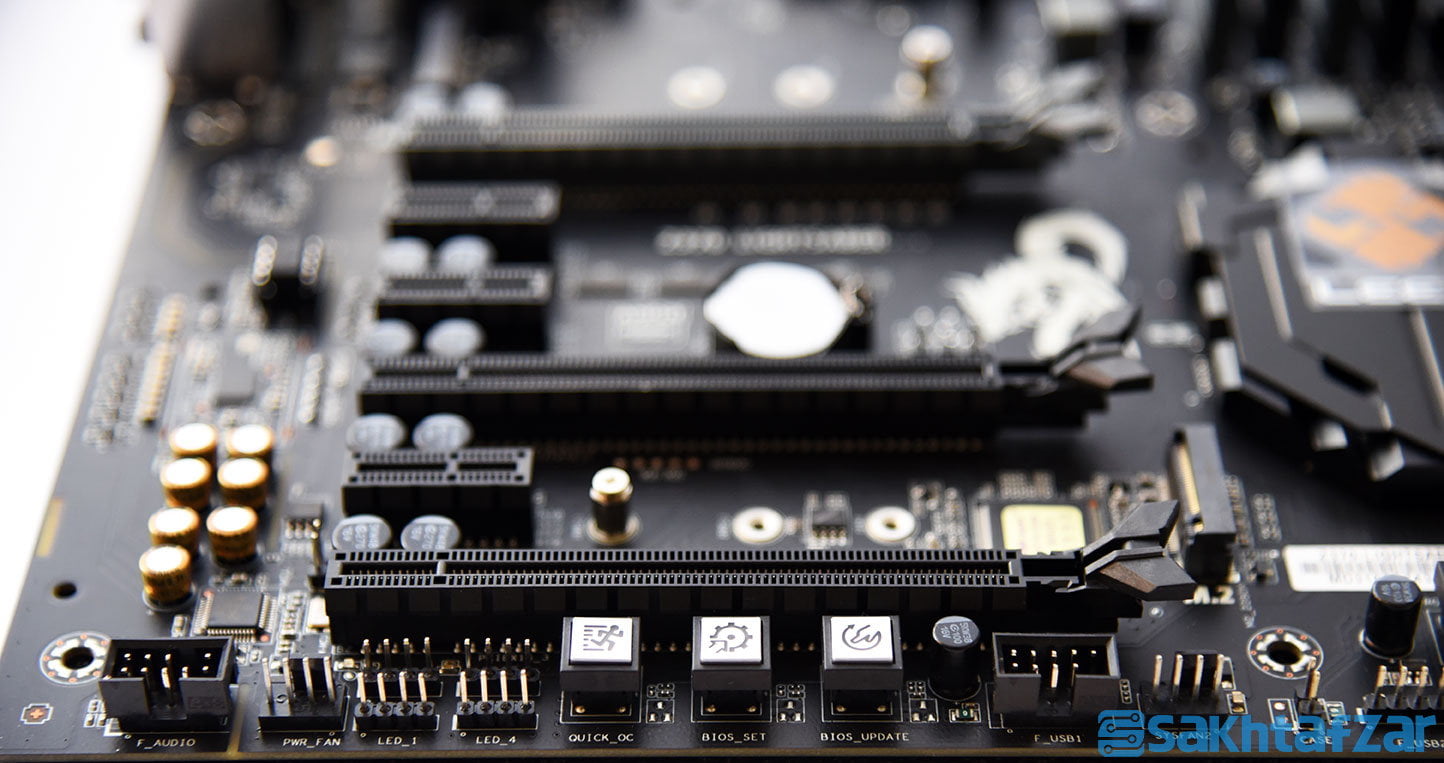

در کنار سومین اسلات PCI-E x16 کانکتورها و کلیدهای دسترسی سریع متعددی دیده می شود. کانکتور مربوط به پنل صوتی جلو، کانکتورهای چهار پین فن پاور، کلیدهای میانبر اورکلاک سریع ( با استفاده از این کلید می توانید پردازنده و حافظه را تا حدی اورکلاک می کند)، Bios-Set (که با فشار دادن آنها بعد از ریست مادربرد بدون نیاز به زدن دکمه وارد بایوس می شوید) و دکمه بروزرسانی بایوس دیده می شود. علاوه بر این در این قسمت کانکتورهای پورت USB جلوی کیس و  کلید میانبر گرفتن نسخه پشتیبان از بایوس هم دیده می شود.

البته در این بخش شاهد دو تغییر هستیم. به جای کانکتور فن سیستم، این شرکت از چهار کانکتور برای دیودهای نوری استفاده کرده است که این موضوع امکان مدیریت نورپردازی بهتر را توسط این مادربرد فراهم می کند. (حالا تا چه حد را خدا می داند). همچنین ECS در این مادربرد MCU-Header را با کانکتور چهار پین فن سیستم تعویض کرده است. این مادربرد دارای بایوس UEFI است و قابلیت تنظیمات ولتاژ پردازنده، حافظه و موارد دیگر را در محیط گرافیکی به کاربر می دهد. ECS مانند قبل از دو چیپ ست ROM استفاده کرده است با این تفاوت که آنها را با استفاده از یک کاور پلاستیکی پوشانده است.

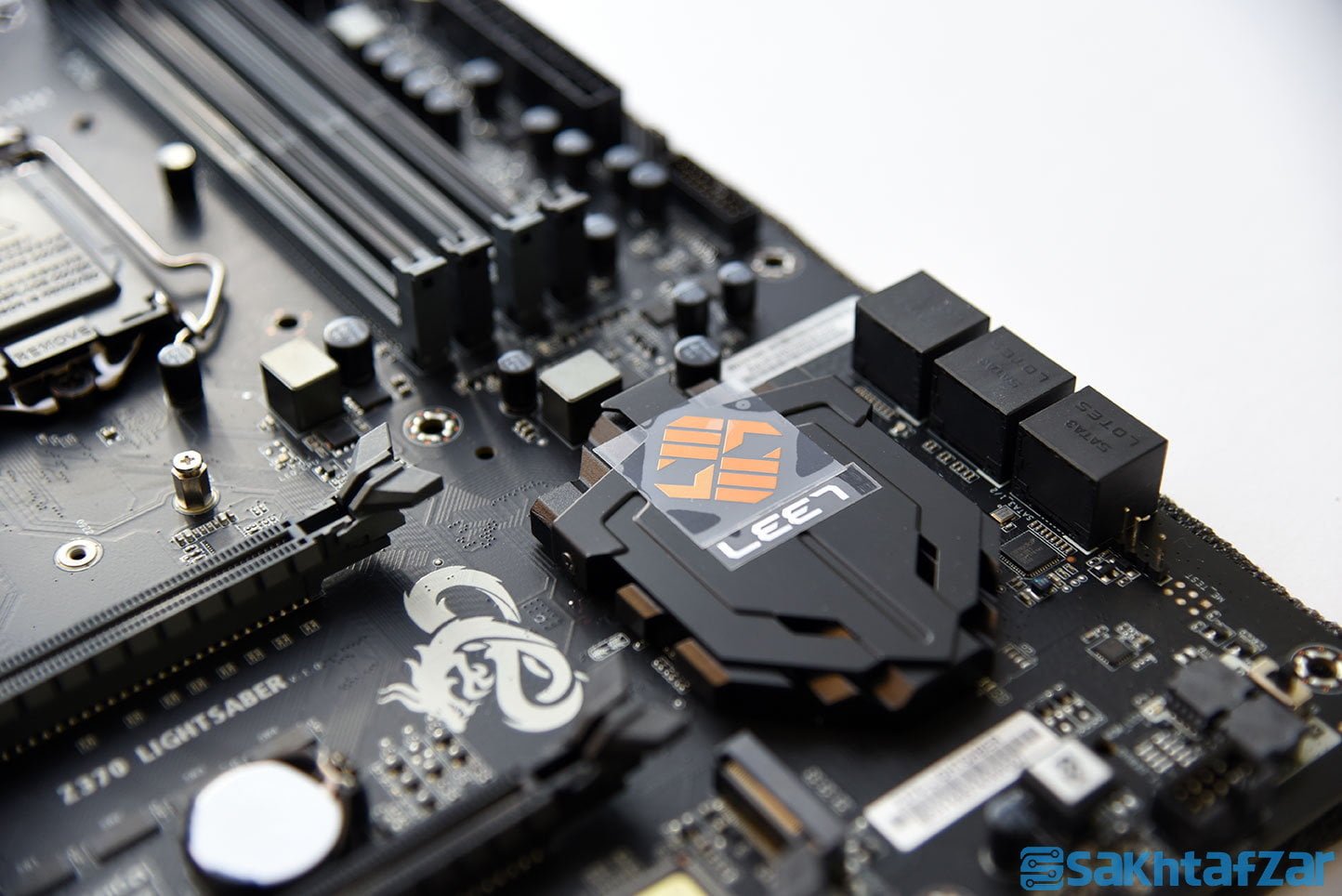

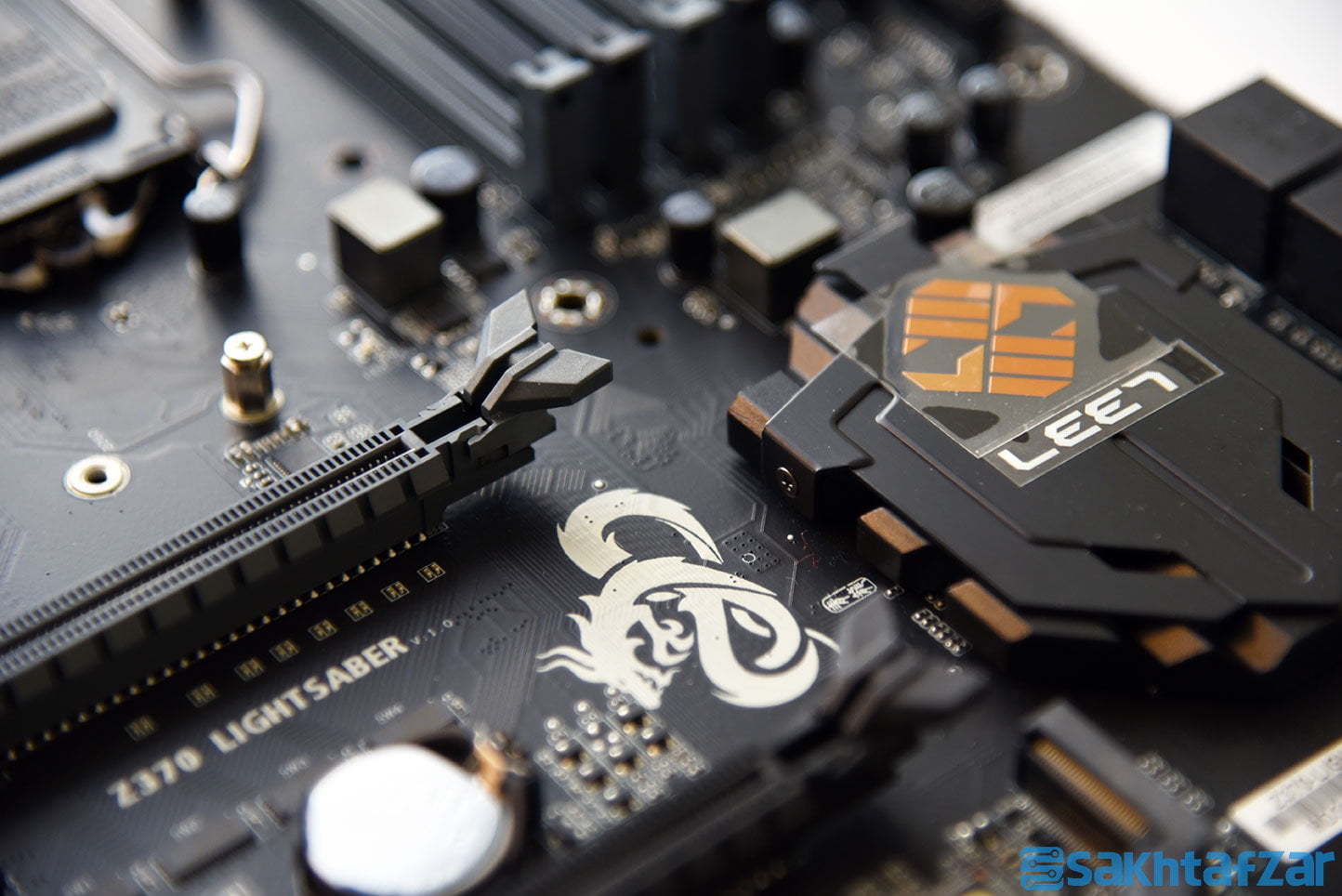

خنک کننده ای تعبیه شده روی چیپ ست مادربرد دقیقا مانند خنک کننده مادربرد قبلی است. روی این خنک کننده عبارت L337 دیده می شود و جنس آن از آلومینیوم است. در کنار این خنک کننده هم یک طرح اژده های سفید رنگ دیده می شود که در مدل قبلی نبود

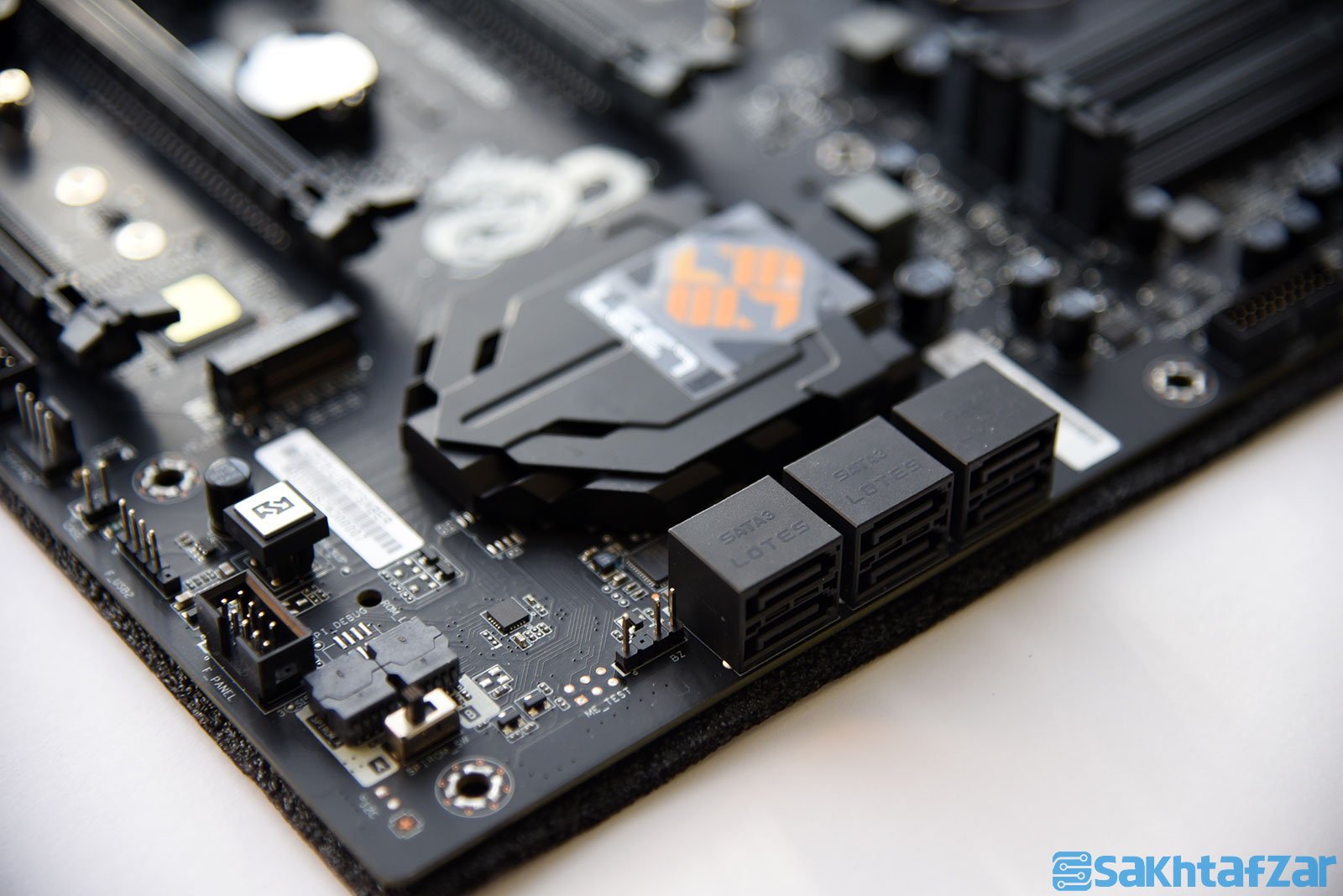

(در مادربرد قبلی مدل مادربرد بزرگ درج شده بود اما در این محصول مدل مادربرد کوچکتر درج شده است و به جای آن لوگوی اژده ها درج شده است). در کنار خنک کننده شش پورت SATA نسخه 3 دیده می شود. که از این شش پورت دو عدد آن توسط چیپ ست ASmedia ASM1061 که درست در کنار پورت های شماره یک و  دو قرار دارد، مدیریت می شود.

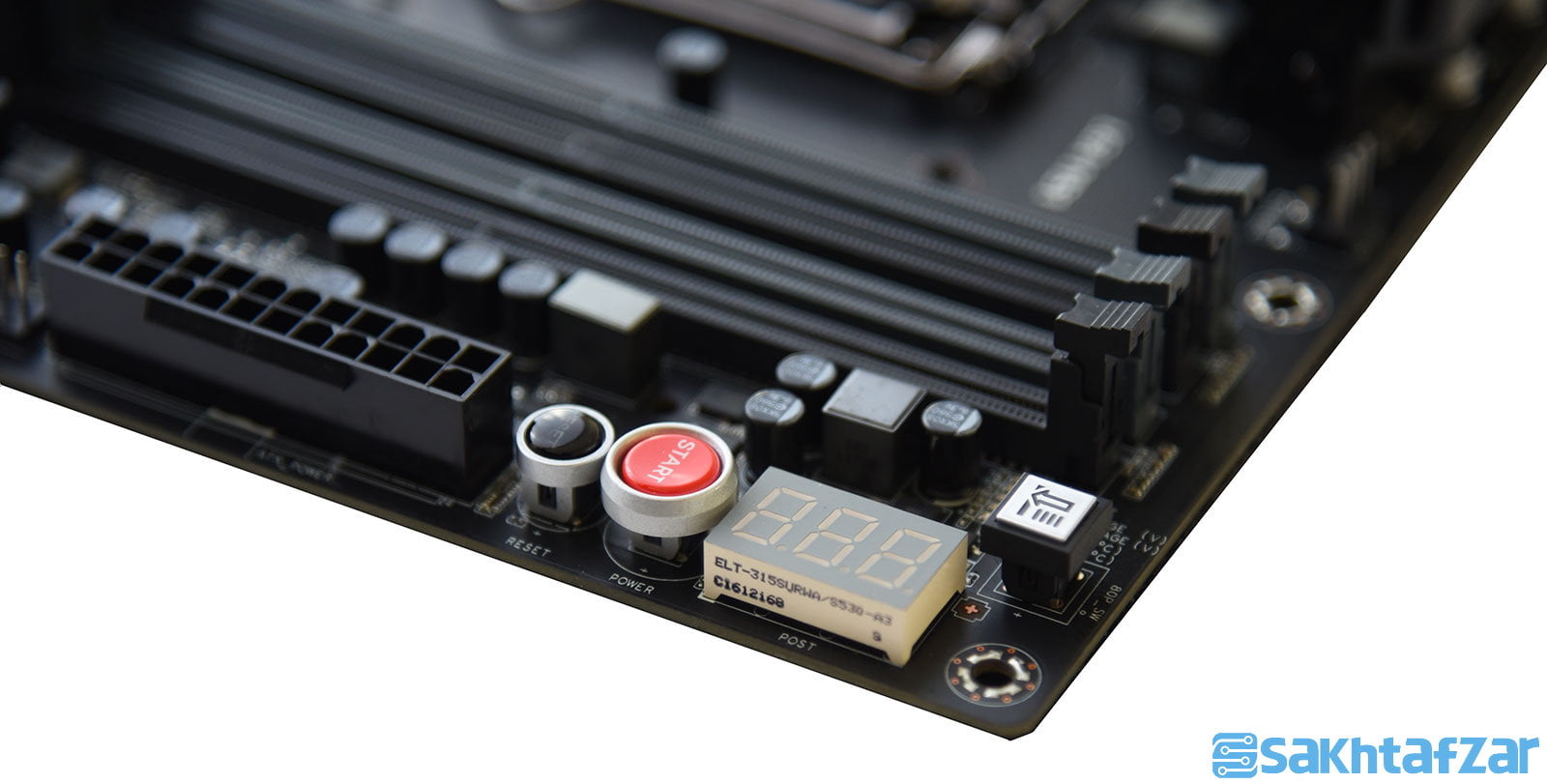

پورت های ساتای مادربرد از حداکثر سرعت انتقال شش گیگابیت در ثانیه و سیستم آرایشی RAID نسخه 0، 1 ، 5 و 10 پشتیبانی می کند.  برخلاف Z270 Lightsaber در کنار این مادربرد دیگر خبری از پورت U.2 نیست و به نظر می رسد که این موضوع به این دلیل است که این مادربرد دو کانکتور M.2 دارد. در سمت راست اسلات حافظه هم کلیدهای پاور، ریست، دکمه P80 (این دکمه این امکان را فراهم می کند که بین 5 حالت وضعیت دمای پردازنده، دمای چیپ ست، ولتاژ رم، ولتاژ پردازنده و حالت نمایش کدهای پست سوییچ کنید) و نمایشگر سگمنتی برای نمایش های کدهای مادربرد دیده می شود.

ECS در این مادربرد هم در بین کارت صدا و اسلات های PCI-E یک نوار را قرار داده است که این نوار در اصل دیود نوری است که می توانید در بایوس رنگ انها را براساس دلخواه خودتان تعیین کنید. IC Clock Generator هم مانند Z270 Lightsaber در کنار اسلات اول PCI-E x16 قرار دارد که محدوده فرکانسی BCLK برای پردازنده را مدیریت می کند.

سیستم تست و نرم افزارها

برای تست مادربرد از قطعاتی با مشخصات زیر استفاده کردیم:

پردازنده: Intel Core i7-8700K

حافظه: GSkill Trident Z DDR4-3200 CL14 16GB (2*8GB)

خنک کننده پردازنده: Deepcool GAMMAXX 400

کارت گرافیک: EVGA GTX 1060 6GB

درایو ذخیره سازی: Samsung EVO 850 250GB

منبع تغذیه: Enermax Revolution Duo 700W

سیستم عامل: Windows 10 64bit

– برای تست این مادربرد از کارت گرافیک GTX 1060 GB شرکت EVGA استفاده کردیم. برای همین نتایج را با Z270 Lightsaber مقایسه نمی کنیم.

بایوسش بهتر شده؟! اورکلاک میشه؟

واقعیت توقع داشتیم در این مادربرد شاهد تغییرات اساسی باشیم اما در کل ECS تمایل چندانی به تغییرات نداشته است و حتی تغییرات چشمگیری در طراحی این محصول ایجاد نکرده است. در مورد بایوس هم داستان به همین سبک است و شاهد این موضوع هستیم که طراحی بایوس تقریبا همان چیزی است که در مادربرد Z270 Lightsaber وجود داشت. با این وجود سعی کردیم کارایی اورکلاک این مادربرد را با پردازنده Core i7 8700K محک بزنیم و ببنیم شرایط در چه وضعی است.  از آن جایی که از پردازنده سری K اینتل استفاده کردیم این امکان وجود داشت که با تغییر ضریب به فرکانس بالاتری بدون تغییر فرکانس پایه دست پیدا کنیم. با استفاده از این مادربرد و پردازنده و با در نظر گرفتن همه موارد توانستیم فرکانس پردازنده را به 4840 مگاهرتز برسانیم و در این وضعیت سیستم بدون مشکل کار کند. البته این فرکانس در مقایسه با مدل های مشابه که ما مقایسه کردیم پایین تر است چون در مادربردهای دیگری که ما تست کردیم این فرکانس بالاتر بود (نمونه اش هم مادربرد جدید ایسوس که مدتی پیش تست کردیم). در کل ECS نشان داده است تمایل خاصی به اورکلاک و ساخت مادربردهایی با قابلیت اورکلاکینگ بالا ندارد و در این مورد هم نمی توان گلایه ای از این شرکت داشت.

از تست ها چه خبر؟

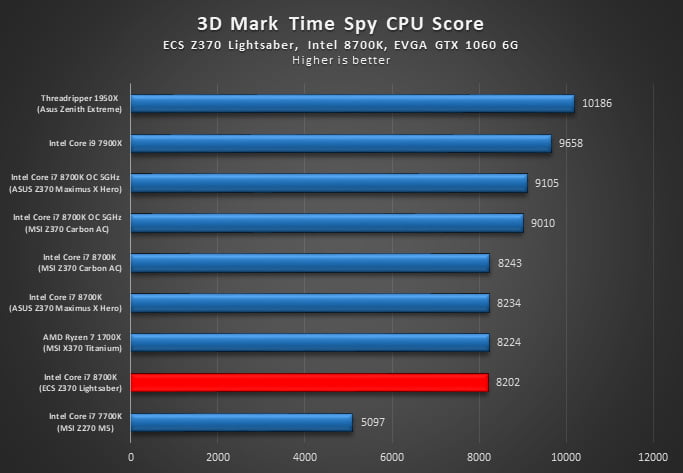

از آنجایی که خواستیم امکان مقایسه با تست های قبلی برای شما فراهم باشد این بار ساختار نمایش امتیازها و تست ها را کمی عوض کردیم. برای اولین تست به سراغ 3D mark Spy رفتیم که یکی از تست های معروف برای بررسی کارایی سیستم در پردازش های سه بعدی هستش.

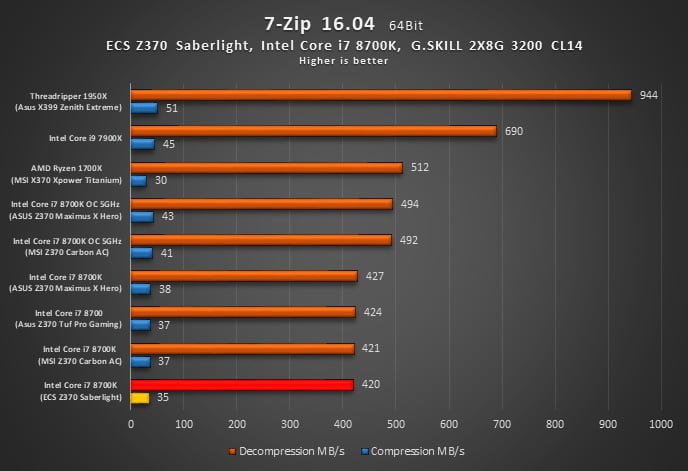

در مرحله بعدی به سراغ نرم افزار تست 7 Zip تا زمان فشرده سازی فایل ها را با هم مقایسه کنیم.

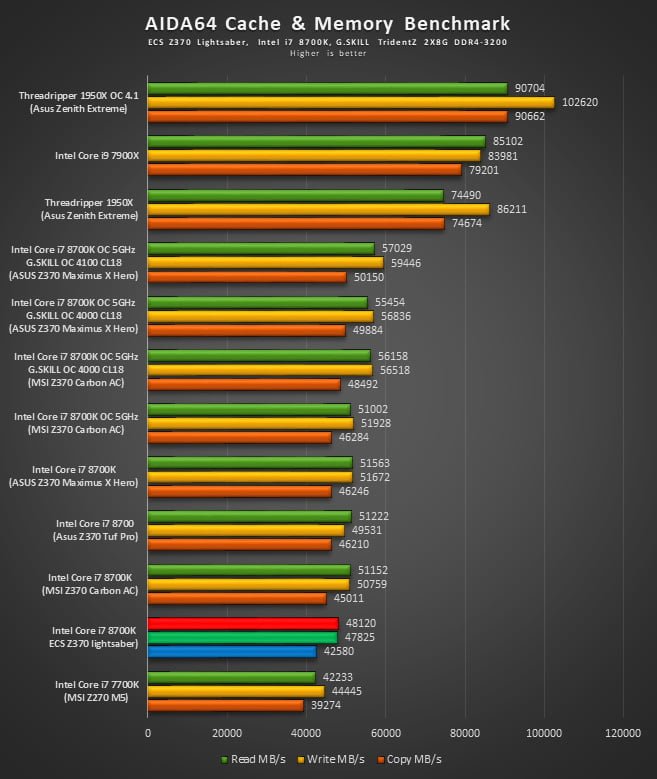

برای  تست حافظه از نرم افزار شناخته شده AIDA 64 استفاده کردیم. این برنامه در بیشتر وب سایت ها برای بررسی کارایی حافظه مورد استفاده قرار میگیرد.

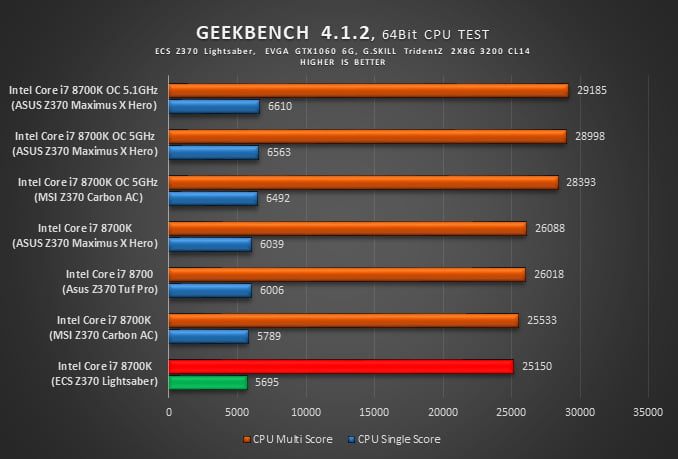

  Geekbench از دیگر تست ما برای این مادربرد بود که نتایج آن را در ادامه می بینید.

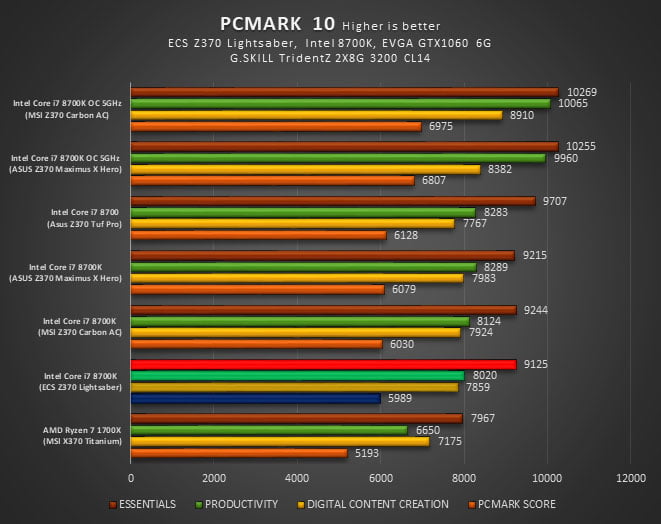

برای بررسی کارایی کلی سیستم به سراغ نسخه جدید PC Mark به نام 10 رفتیم که در این بخش هم مادربرد ECS منطقی ظاهر شد.

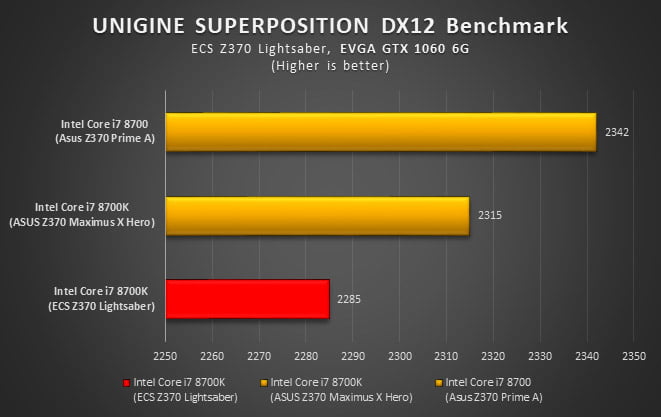

تست گرافیکی Unigine هم از موارد مورد تست ما بود. این برنامه نیاز به قدرت بالای پردازنده و کارت گرافیک دارد و امتیاز بدست آمده در این برنامه نمایش منطقی از کارایی سیستم در پردازش های پیشرفته است.

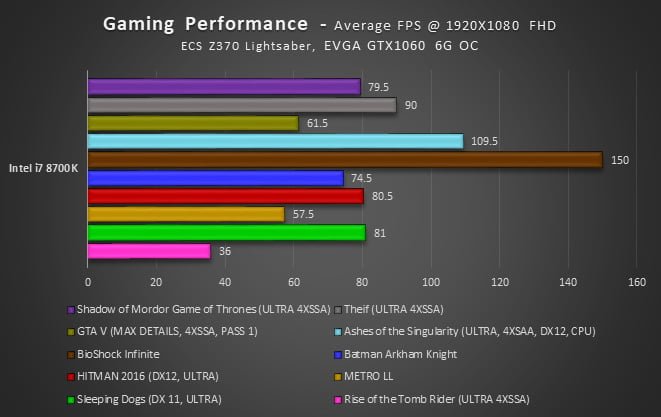

  در آخر هم ده بازی را در دقت FHD و جزییات یکسان با تست های قبلی را روی سیستم تست کردیم که نتایج آن را در ادامه می بینید.

نتیجه گیری

واقعیت با در نظر گرفتن قیمت، کارایی و مواردی مانند قابلیت اورکلاک می توان گفت اگر ECS کمی روی این مادربرد سرمایه گذاری بهتری می کرد و بهینه سازی بهتری در زمینه بایوس و بعضی از قابلیت های این محصول انجام می داد به طور حتم این محصول می توانست براحتی با رقبای بزرگ خود رقابت کند اما در این حالت ما با یک مادربرد نیمه حرفه ای رو به رو هستیم که می توانست با یک قیمت رقابتی تر کاربران بیشتری را به سمت خود جلب کند.
