در زمان برگزاری نمایشگاه Computex 2014، کمپانی ECS در میان مادربردهایی که معرفی کرده بود، تمرکز کامل خود را روی مادربرد Z97-MACHINE گذاشته بود تا به همگان بگوید مادربرد جدید این کمپانی که از نسل تازه پردازنده‌های اینتل پشتیبانی می‌کند، به شکلی ویژه برای گیمرها طراحی‌شده و می‌تواند نیازهای آنها را برآورده کند. سیستم مخصوص بازی موجود در غرفه نیز محیطی آزمایشی برای کار از نزدیک با یک سیستم مخصوص بازی مجهز به این مادربرد را فراهم می‌کرد. حتی ما یک مصاحبه نیز با Allyson Wang مدیر بازاریابی جهانی ECS نیز انجام دادیم و برخی موارد و مسائل مربوط به محصولات این کمپانی را با وی مطرح کردیم. حالا که دو ماه از معرفی رسمی این مادربرد گذشته، Z97-MACHINE برایمان ارسال‌شده تا از نزدیک با آن کارکنیم و ببینیم راهکارهای ECS تا چه حد می‌تواند نیاز یک گیمر امروزی را برآورده سازد.
طراحی

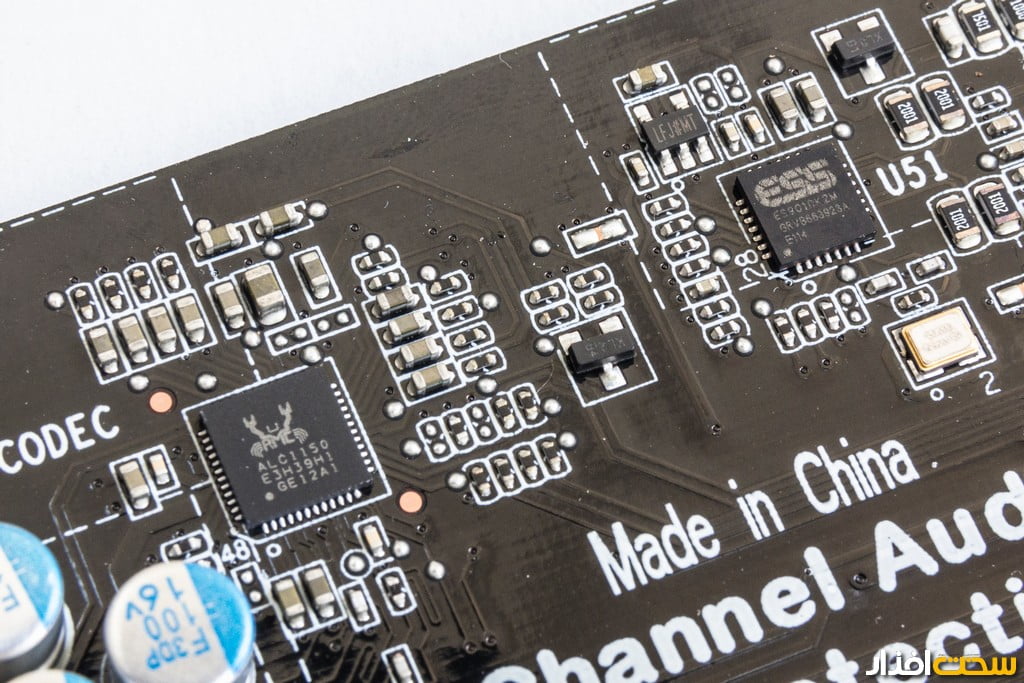

زمانی که کمپانی‌های مختلف تولید مادربردهای Gaming را آغاز کردند، محصولاتی ارائه کردند که هرکسی توانایی خریدش را نداشت و تنها گیمرهای پولدار می‌توانستند به‌سراغ خرید آن بروند. کمکم تولیدکنندگان به این نتیجه رسیدند که بسیاری از گیمرها اغلب دانش‌آموزان و دانشجویان را تشکیل می‌دهند و این قشر از افراد هم واقعاً پول زیادی ندارند. در نهایت سازندگان به این نتیجه رسیدند که علاوه بر تولید محصولات مخصوص بازی حرفه‌ای، نمونه‌های تعدیل‌شده با قیمت پایین‌تر نیز به بازار عرضه کنند. کمپانی‌های Asus، Gigabyte، MSI و ASRock همگی مجموعه‌ای از مادربردهای مخصوص بازی مختلف در رده‌های قیمتی متنوع را روانه بازار کردند تا همه سلایق و البته بودجه‌ها را پوشش دهند. در مقابل کمپانی ECS تصمیم گرفت روند متفاوتی را در پیش گیرد. مادربرد Z97-MACHINE این کمپانی که جدی‌ترین مادربرد مخصوص بازی نسل فعلی Elitegroup به‌شمار می‌آید، در واقع اصلاً برای گیمرهای رده‌بالا در نظر گرفته نشده است. در طراحی این مادربرد، طراحان تصمیم گرفته‌اند تنها ضروریات را نگه‌داشته و با یک طراحی قابل‌قبول به کاربر عرضه کنند. با انجام این کار، Elitegroup تکلیف خود را با کاربران و اینکه در چه گروهی قرار می‌گیرد روشن کرده است، اما مساله اینجاست که در همین گروه، در حال حاضر رقبای زیادی وجود دارند (چه مادربردهای Gaming و چه مادربردهای معمولی) که می‌توانند حسابی کار را برای این مادربرد دشوار کنند.به‌عنوان یک مادربرد مخصوص بازی، ECS سعی کرده تا به بخش صدا توجه ویژه‌ای داشته باشد. بخش صدا برخلاف بسیاری از مادربردهای مخصوص بازی که از بقیه قسمت‌های مادربرد مجزا شده‌اند، مانند یک مادربرد معمولی طراحی‌شده است. در کنار چیپ‌ست صدای Realtek ALC1150، یک مبدل دیجیتال به آنالوگ ESS SABRE در نظر گرفته‌شده است تا صدایی با کیفیت‌تر و قدرتمندتر را به هدفون متصل به خروجی صدا بفرستد (تصویر 1).

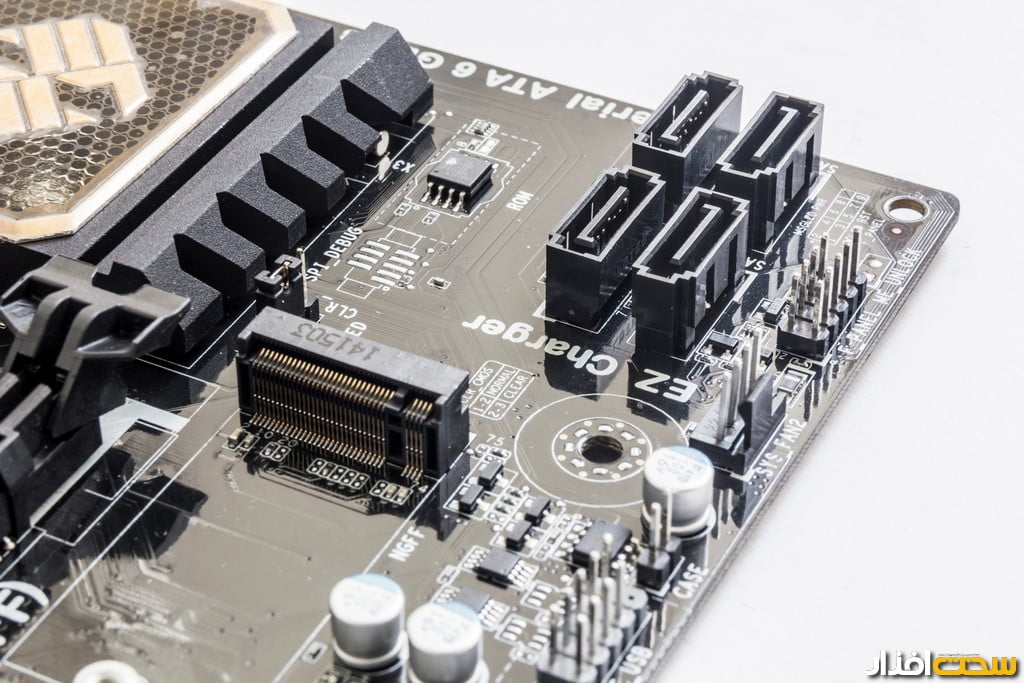

همچنین قابلیت Sound Blaster Cinema 2 نیز صدای محیطی و سه‌بعدی را شبیه‌سازی می‌کند. مانند بسیاری دیگر از مادربردهای Z97 امروز، این مدل نیز دارای اتصال شبکه گیگابیتی اینتل بوده و از دقت تصویر 4K پشتیبانی می‌کند. در کل شش پورت USB 3.0 در این مادربرد در دسترس است، اما در اقدامی عجیب، تنها شش پورت USB 2.0 برای استفاده کاربران در دسترس است. در این مادربرد رابط PCI به طور کامل حذف‌شده و دو رابط PCI-Ex16 قرارگرفته که البته تنها از قابلیت CrossfireX پشتیبانی می‌کند. فاصله بین این دو رابط مناسب است و در پایین رابط دوم پورت M.2 قرارگرفته است. پورت‌های SATA در این مادربرد به چهار عدد کاهش‌یافته و به شکل عمودی روی مادربرد نصب‌شده‌اند که برای مادربردی در این سطح چندان مناسب نیست، اما بعید است که در زمان نصب دو کارت گرافیک شما را دچار دردسر کند (تصویر 2).

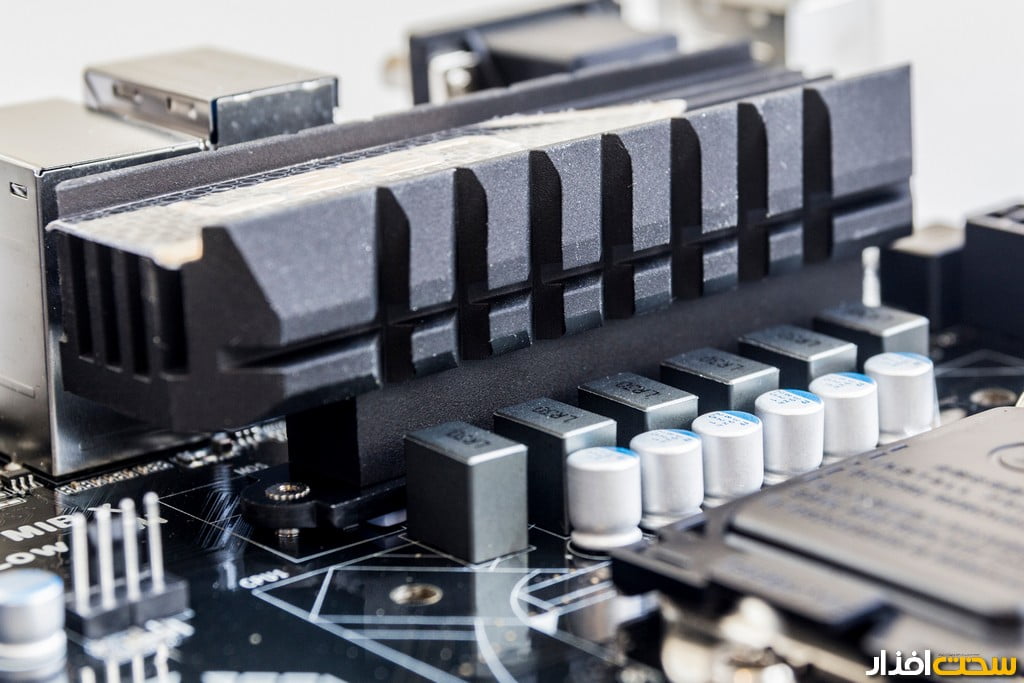

علاوه بر این سه رابط PCI-Ex1 نیز میزبان دیگر کارت‌های جانبی خواهد بود.چیپ‌ست Z9 به‌وسیله یک خنک‌کننده با لوگوی اختصاصی این سری پوشانده شده که البته گرمای چندانی هم ندارد. مدار رگولاتور شش فاز این مادربرد که Hybrid Power نام گرفته است، به گفته سازنده تا 90 درصد برای انتقال توان بهینه‌شده است (تصویر 3).

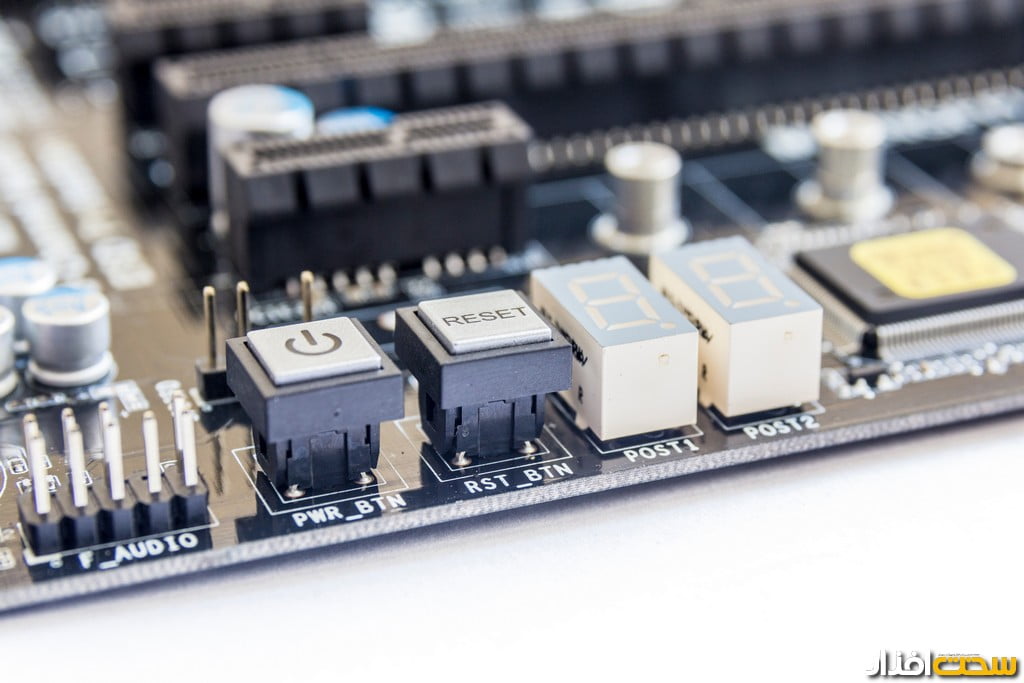

خوشبختانه در این مادربرد دکمه‌های روشن و خاموش و ریست و همچنین Debug LED نیز در نظر گرفته‌شده‌اند که برای این سطح قیمت حرکت مناسبی به‌شمار می‌آید (تصویر 4). لوازم جانبی این مادربرد تنها شامل چهار کابل SATA می‌شود.
راه‌اندازی و استفاده
در نسل قبل مادربردهای ECS یکی از گله‌های همیشگی ما طراحی ضعیف بایوس مادربردها بود. در مادربرد Z97-MACHINE با اولین حضور در بایوس، حالت Easy Mode را مشاهده خواهید کرد که در مقایسه با قبل دارای طراحی بهتری بوده و به کاربر امکان انتخاب دو حالت Normal Mode و Performance Mode و همچنین اولویت‌بندی درایوهای به وت را می‌دهد (ما برای اجرای تست‌ها حالت Performance Mode را انتخاب کردیم). با آنکه چیدمان بایوس Easy Mode دارای طراحی بهتر نسبت به قبل است، اما بازهم در مقایسه با رقبا هنوز جای کار بسیاری دارد. متاسفانه بایوس در حالت کامل خود همچنان طراحی مشابه قبل داشته و به نظر می‌رسد ECS اصلاً زمانی برای بهبود یا طراحی بهتر آن صرف نکرده است (مانند قبل بخش Northbridge فاقد هرگونه تنظیمات یا گزینه‌هایی است و از قرار نکات بیان‌شده از سوی ما به گوش کارشناسان ECS نمی‌رسد!). از جمله موارد دیگری که در بایوس می‌توان به آن اشاره کرد، رسیدن حداکثر فرکانس هسته‌های پردازنده با 3.6 گیگاهرتز در حالت Turbo Boost است. این در حالی است که در مادربردهای دیگر اغلب حداکثر فرکانس حالت Turbo Boost روی 3.8 گیگاهرتز تنظیم‌شده است. البته خود کاربر می‌تواند حداکثر فرکانس Turbo Boost را در حالت چهار هسته تغییر دهد. از آنجا که تمامی مادربردهایی که تاکنون تست کرده‌ایم با حداکثر فرکانس 3.8 گیگاهرتز در تست‌ها شرکت کرده‌اند، ما نیز به‌صورت دستی حداکثر فرکانس مادربرد Z97-Machine را روی 3.8 گیگاهرتز تنظیم کردیم.نصب درایورها نیز به روال قبل صورت گرفته و چند نرم‌افزار برای مدیریت مادربرد، سرعت فن‌ها و آپدیت بایوس در نظر گرفته‌شده است. در راه‌اندازی مادربرد با مشکل خاصی روبه‌رو نشدیم، اما همچنان معتقدیم بهبود در بایوس و سیستم نرم‌افزاری مادربرد می‌تواند تاثیری بسزا در بهبود تجربه کاربری و کارآیی داشته باشد.
کارآیی
قطعات مورد استفاده ما برای تست این مادربرد شامل پردازنده Intel core i5-4670K، کارت گرافیک PowerColor R9 270X، هشت گیگابایت حافظه GSkill TridentX DDR3-2400، درایوهای ADATA SX900 128GB و Apacer TurboII 120GB، منبع تغذیه Green GP1350B-OC و سیستم‌عامل ویندوز 8.1 (با آخرین به‌روزرسانی‌ها) می‌شود. جدول یک نتایج تست این مادربرد را نمایش می‌دهد.
نتایج تست | |||||||||
(7-ZIP (64bit | |||||||||
فشرده‌سازی | باز کردن | ||||||||
15918 کیلوبایت در ثانیه | 185404 کیلوبایت در ثانیه | ||||||||
Faststone Image Viewer | |||||||||
تبدیل هفتاد عکس JPEG 18 مگاپیکسل به‌دقت تصویر 9 مگاپیکسل و چرخش 90 درجه | 35 ثانیه | ||||||||
Cinebench R15 | |||||||||
OpenGL | CPU | ||||||||
fps 134.18 | cb 584 | ||||||||
AIDA 64 Extreme Edition | |||||||||
خواندن (MB/s) | نوشتن (MB/s) | کپی (MB/s) | زمان تأخیر (ns) | ||||||
29738 | 37765 | 31853 | 55,3 | ||||||
Crystal Disk Mark 3 (64bit) | |||||||||
| Sequential | 512K | 4K | ||||||
| خواندن (MB/s) | نوشتن (MB/s) | خواندن (MB/s) | نوشتن (MB/s) | خواندن (MB/s) | نوشتن (MB/s) | |||
SSD | 439,1 | 153,4 | 373,4 | 162,6 | 24,51 | 66,20 | |||
USB 3.0 | 83,65 | 81,49 | 28,72 | 40,43 | 0,323 | 1,382 | |||
WPrime | |||||||||
32M | 1024M | ||||||||
7,844 ثانیه | 245,562 ثانیه | ||||||||
Bioshock Infinite | |||||||||
1920×1080, Very High, DX11, DDoF | 1920×1080, Very High, DX11 | ||||||||
53,3 فریم در ثانیه | 72,55 فریم در ثانیه | ||||||||
نتیجه‌گیری
مادربرد ECS Z97-MACHINE احتمالا ارزان‌ترین مادربرد مجهز به چیپ‌ست Z97 و مخصوص گیمرها است که در نسل حاضر به بازار ارائه‌شده است. با این حال و در مقایسه با دیگر مادربردهایی که نام Gaming را یدک می‌کشند، این مادربرد قابلیت‌های بسیار محدودی دارد و قبل از آنکه به سراغش بروید باید با این موارد آشنا شده و با آنها کنار بیایید. به هر صورت اگر تنها قصد استفاده از یک کارت گرافیک را داشته و به اورکلاک یا برخی قابلیت‌های ویژه فکر نمی‌کنید، این محصول می‌تواند یکی از گزینه‌های شما باشد (البته رقیب هم زیاد دارد!).
رقبا:

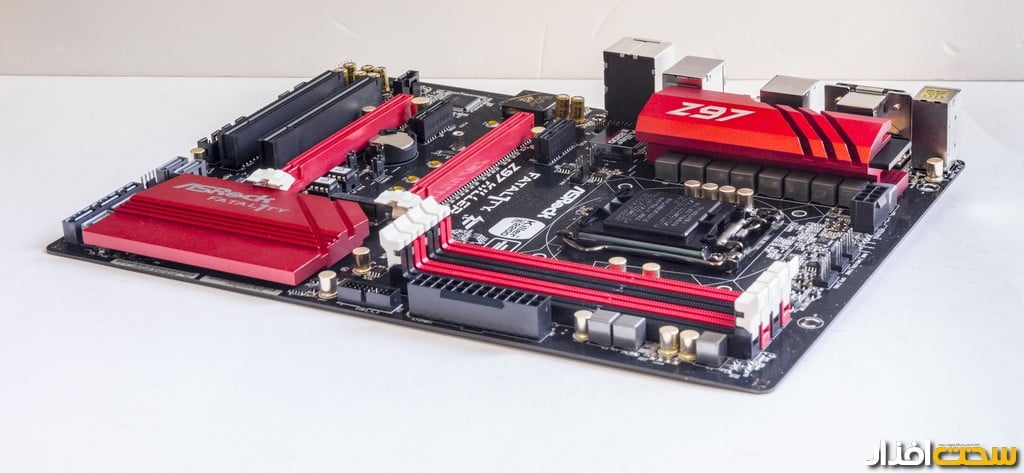

ASRock Z97-Killer: یکی دیگر از مادربردهای ارزان مخصوص گیمرها همین مادربرد است که در شماره قبل در تست گروهی ما شرکت داشت. این مدل نیز از فناوری SLI پشتیبانی نمی‌کند، اما همچنان امکاناتی مناسب برای گیمرها ارائه می‌دهد.

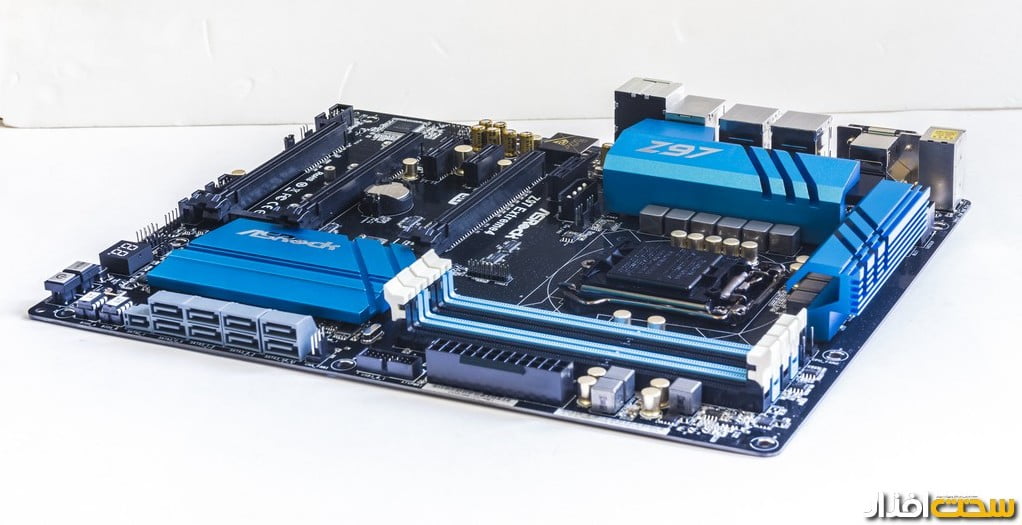

ASRock Z97 Extreme4: با آنکه این محصول در رده تولیدات مخصوص بازی به‌شمار نمی‌آید، اما امکانات خوب در کنار قیمت بسیار مناسب باعث شده تا بسیاری از کاربران این محصول را به انتخاب اول خود برای یک سیستم با بودجه محدود انتخاب کنند.
