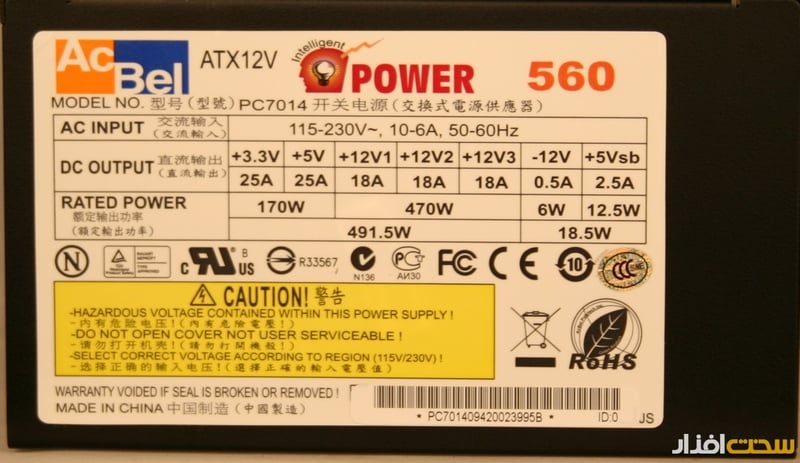

منبع‌تغذيه AcBel 560 PC7014 که در این بررسی حضور دارد، از طراحی مدار به نسبت قدیمی بهره می‌برد. بدنه این منبع‌تغذيه دارای رنگ مشکی با طراحی و ظاهری ساده است. ابعاد بیرونی منبع‌تغذيه560 وات AcBel به ترتيب 86×140×150 ميلي‌متر و وزن آن معادل 1775 گرم است.
وظیفه خنک‌کنندگی منبع‌تغذيه 560 وات AcBel بر عهده یک فن دوازده سانتي‌متري مشکی رنگ است. مدل این فن، D12SH-12 است که توسط شرکت Yate Loon طراحی و ساخته شده‌است. بر‌اساس اطلاعات ارائه‌شده، اين فن داراي ولتاژ کاری دوازده ولت و جریان مصرفی حداکثر 3/. آمپر است.

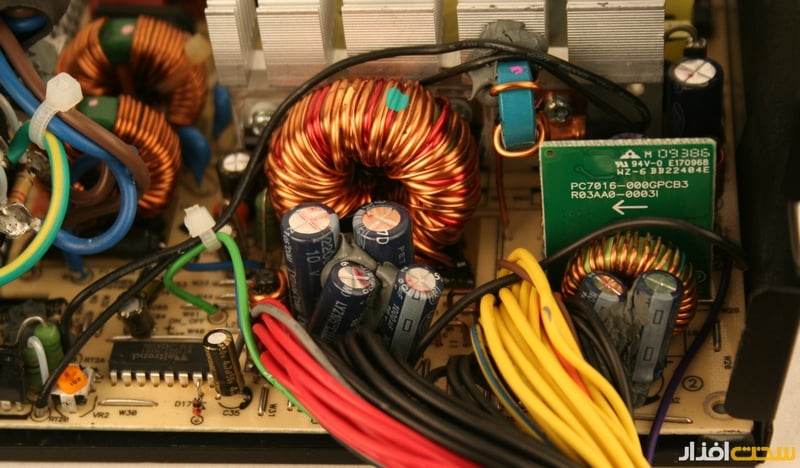

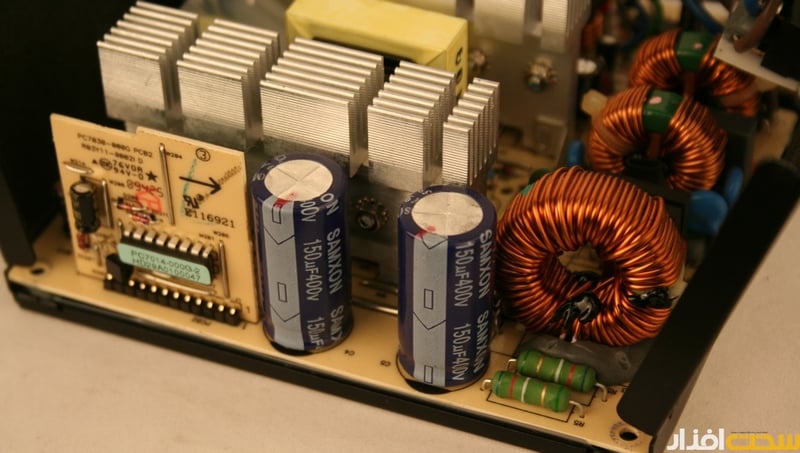

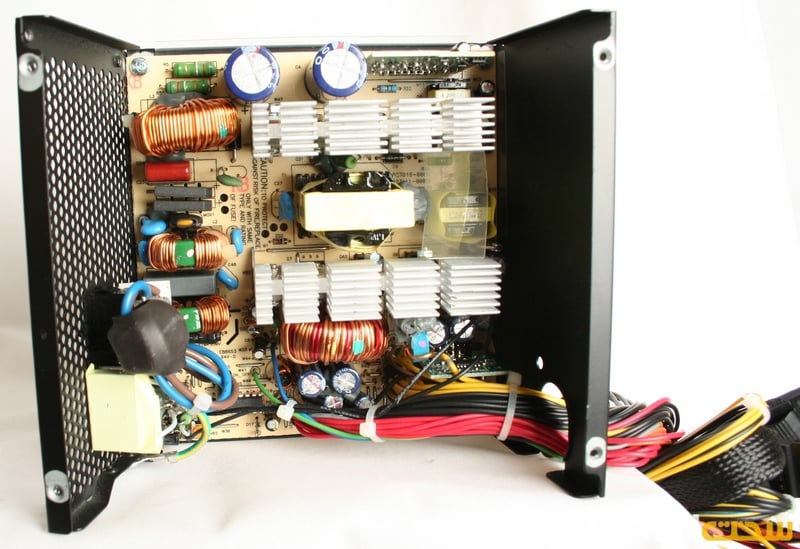

داخل منبع‌تغذيه و در بخش اولیه، شاهد خازن‌های X و Y تعبیه‌شده در دو بخش فیلتر پشت کانکتور اصلی و لاین فیلتر روی برد هستیم. در بخش ورودی این منبع‌تغذيه از دو خازن تايواني الکترولیت SamXon 85˚C با ظرفیت 150µF و 400V استفاده شده‌است. ترانزیستورهای سوئیچینگ اصلی، بخش مدار تصحیح ضریب توان و قطعات یکسوکننده خروجی این منبع‌تغذيه روی دو خنک‌کننده آلومینیومی با ضخامت مناسب پنج ميلي‌متر چیده شده‌اند.
در بخش فیلترینگ خروجی این منبع‌تغذيه، حدود ده عدد خازن الکترولیت با ظرفیت‌های مختلف و دمای کاری 105 درجه سانتي‌گراد استفاده شده‌است. خازن‌هایی که در این بخش استفاده شده‌اند، مارک‌تجاريLtec هستند (کارخانه اصلی Ltec در کشور چین قرار دارد).
طلق‌ها و روکش‌های محافظتی داخل منيع‌تغذيه به درستی و در جای مناسب به کار برده شده‌اند. چسب‌کاری قطعات داخلی به جز بخش خازن‌های ورودی، مناسب و در حد قابل قبولی است. کیفیت قلع‌کاری در این منبع‌تغذيه قابل قبول بوده و تعدادی قطعه SMD زیر برد منبع‌تغذيه تعبیه شده‌است.
کابل‌های خروجی منبع‌تغذيه 560 PC7014
کابل‌های خروجی این منبع‌تغذيه دارای ضخامت‌هاي 18AWG، 20AWG و 22AWG و شامل موارد زير هستند:
یک کانکتور 4+20 پین با طول پنجاه سانتي‌متر برای مادربورد به همراه روکش توری
یک کانکتور 4+4 پین با طول اولیه پنجاه سانتي‌متر برای تغذیه پردازنده
دو کانکتور 2+6 و 2+6 پین روی دو رشته کابل با طول پنجاه سانتي‌متر برای کارت‌گرافیک
چهار کانکتور 15 پین SATA روی دو رشته کابل با طول اولیه 85 سانتي‌متر که در امتداد آن‌ها در مجموع چهار کانکتور چهار پین IDE قرار داده شده‌است.
سه کانکتور 4 پین IDE روی یک رشته کابل با طول اولیه نود سانتي‌متر که در امتداد آن یک کانکتور FDD قرار داده شده‌است.
(طراحی و چینش کابل‌ها و کانکتورها و بهره‌گیری از هفت عدد کانکتور IDE نشان‌دهنده طراحی قدیمی در بخش کابل‌کشی این منبع‌تغذيه است).
نکته مثبت کابل‌های AcBel 560 به‌کارگیری سیم‌های زمين (Ground) جداگانه برای کانکتورهای 6+2 پین مربوط به PCI-E است.
نکته منفی دیگر درکابل‌های این منبع‌تغذيه، استفاده از سیم‌ها با قطر متفاوت و در برخي موارد نازک است که امکان بروز افت ولتاژ در تست‌ها را افزایش می‌دهد.
