جعبه گشایی غول اورکلاکینگ گیگابایت Gigabyte Z170X SOC Force(اختصاصی وب سایت سخت افزار)

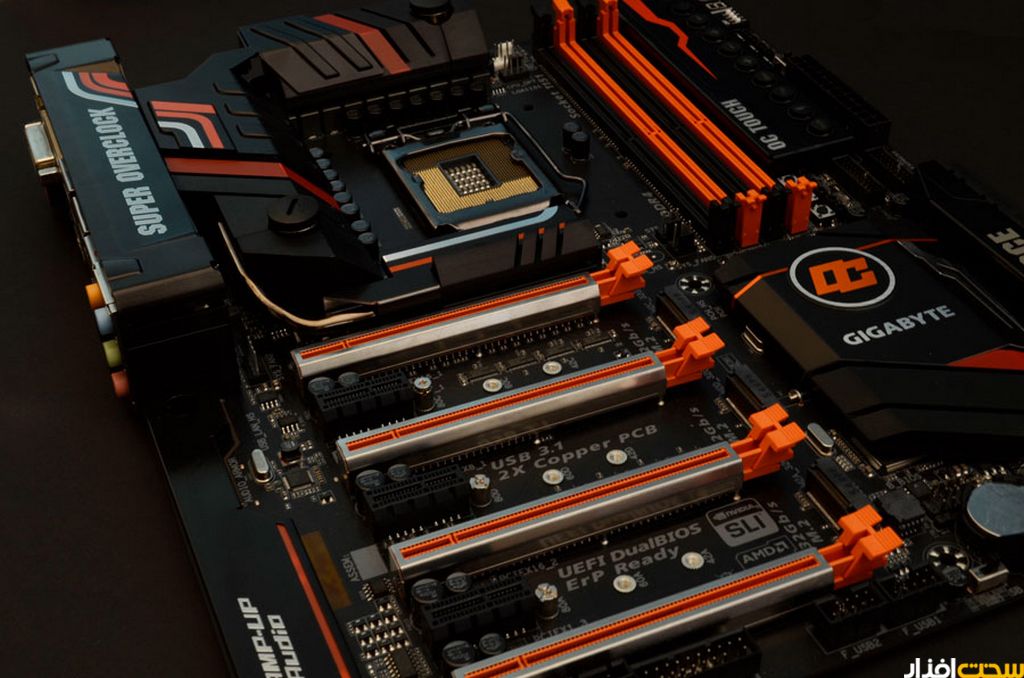

با عرضه مادربرد های مختلف گیگابایت با چیپست Z170 اینتل در رده های مختلف، این بار نوبت به مادربردی سطح بالا با قابلیت های اورکلاکینگ حرفه ای رسیده. Gigabyte Z170X SOC Force مادربردیست طراحی شده برای اورکلاکر های حرفه ای تا بتوانند از نهایت قدرت پردازنده های نسل ششم اینتل یعنی سری Skylake بهره ببرند. استفاده از بهترین کامپوننت های موجود که دوام و پایداری آن را تضمین می کنند و همچنین امکاناتی که برای اورکلاکر ها تعبیه شده است که برای هر اورکلاکری وسوسه انگیز است. این مادربرد حرفه ای با ترکیب رنگ نارنجی و مشکی ، به فرم Extended-ATX می باشد. سوکت LGA 1151 بر روی برد دیده می شود که با توجه به قابلیت های اورکلاکینگ این برد توصیه می شود از CPU های اینتل با پسوند “K”که ضریب باز هستند استفاده شود تا بتوان با استفاده از آن به نهایت پتانسیل پردازنده رسید .با ما همراه باشید در جعبه گشایی و معرفی اجمالی این محصول ویژه.

جعبه این مادربرد همانند سایر مادربرد های رده بالا گیگابایت ، نسبتا بزرگ و سنگین است و دستگیره ای پلاستیکی برای حمل، بر روی آن تعبیه شده است.لوگو های مختلف OC، Ultra Durable و کلید واژه های امکانات اساسی برد یعنی DDR4، USB Type-C و USB 3.1 باقی مواردی هستند که بر روی جعبه دیده می شوند.

در قسمت پشت جعبه ی این محصول، تصویری کوچک از مادربرد به همراه خلاصه ای از قابلیت های اختصاصی آن، به همراه تصویر دیده می شود. همچنین جزییات سخت افزاری آن، در جدولی کوچک درج شده است.

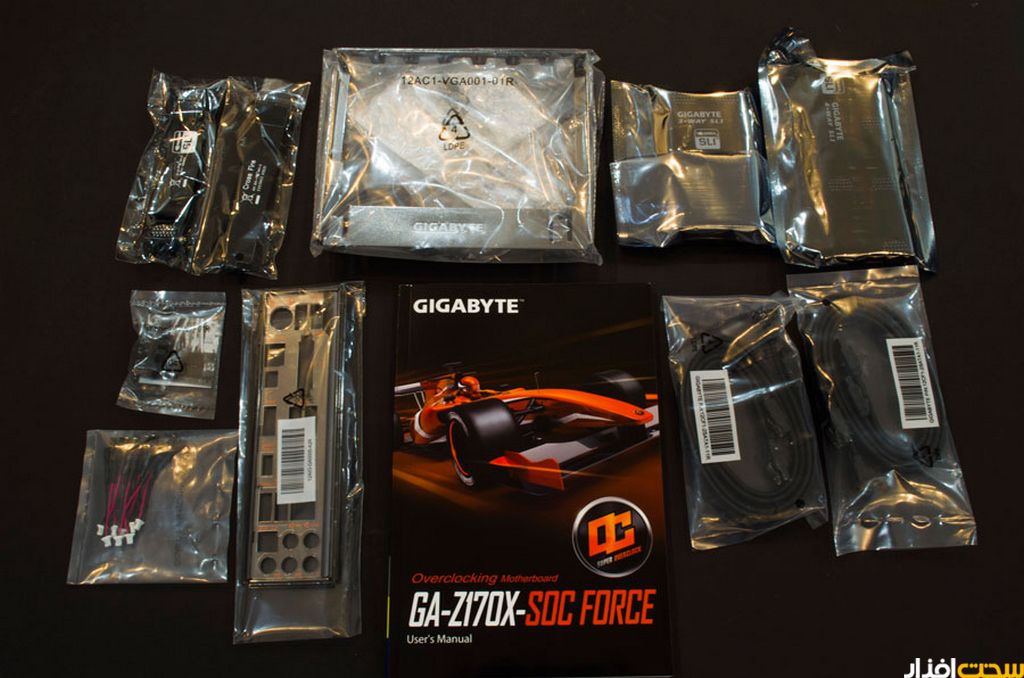

در داخل جعبه تجهیزاتی همانند کابل های Sata 6Gb/s و دفترچه های راهنما به همراه DVD درایور های مادربرد در کنار پنل کیس قابل مشاهده است ، سایر لوازم اضافی همراه این محصول نیز شامل پل های چند گانه SLI و Crossfire می باشد. ابزار اضافی که مخصوص مادربرد های رده اورکلاکینگ گیگابایت می باشد هم همراه این محصول به چشم می خورد ، Gigabyte OC Brace یک قاب فلزی می باشد که به کاربران این امکان را می دهد تا کارت های گرافیکی خود به آن متصل کرده و مانع از ایجاد خمیدگی و برخورد احتمالی، هنگام استفاده از چند کارت گرافیک شود.

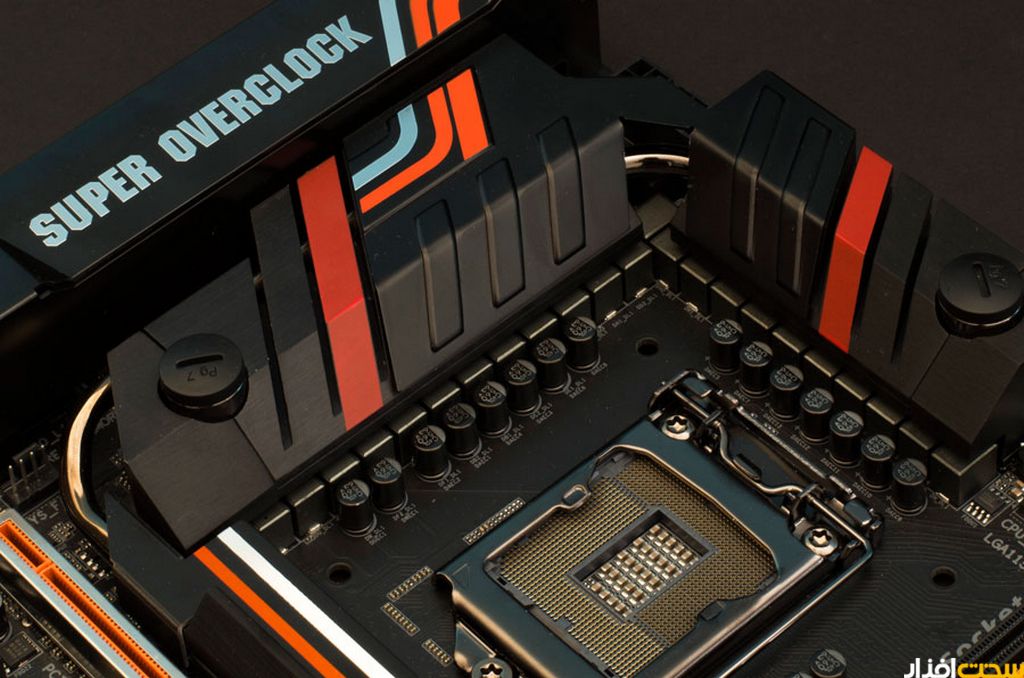

در کنار سوکت LGA1151 اینتل ، یک مدار تغذیه دیجیتالی 20 فاز برای CPU/PLL/Memoryبه همراه یک کنترلر IR Digital نسل چهارم و مدار های مجتمع نسل سوم PowlRstage. به چشم می آید. یک چیپ Turbo B-Clock نیز وظیفه تنظیم کردن BCLK را بین فرکانس های 90 تا 200 مگاهرتز را دارد.

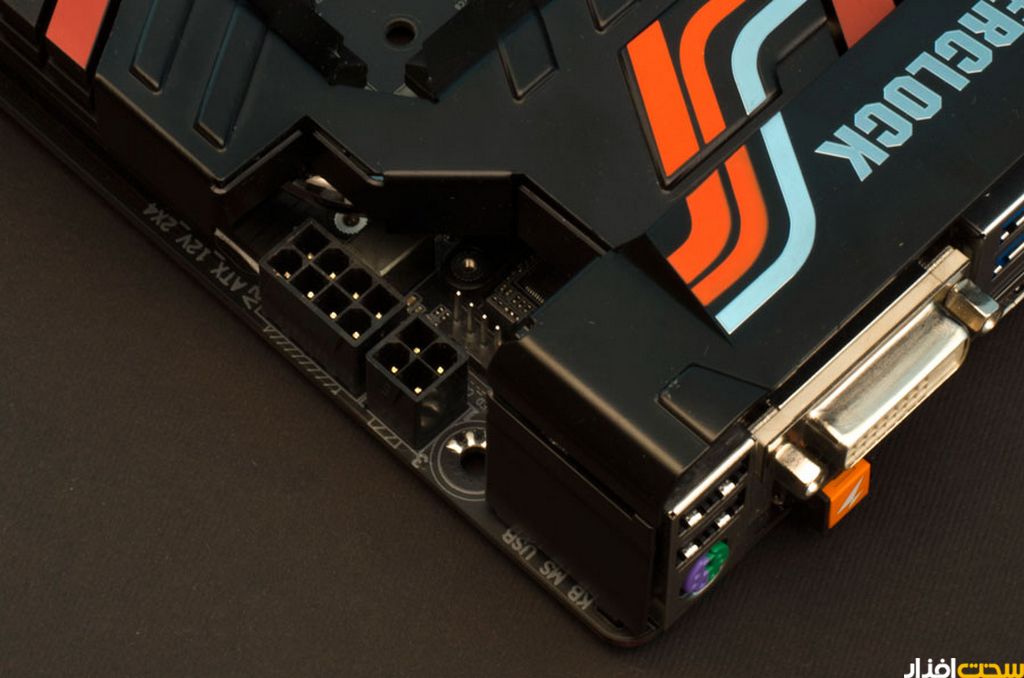

کل قسمت مدار تغذیه برد نیز به وسیله یک کانکتور 8+4 پین تامین برق می شود ، که یک کانکتور 4 پین اضافی برای Extreme Overclocker ها نیز توسط گیگابایت تدارک دیده شده است تا هنگام پردازش های سنگین،اخلالی در سیستم برق رسانی مادربرد ایجاد نشود.

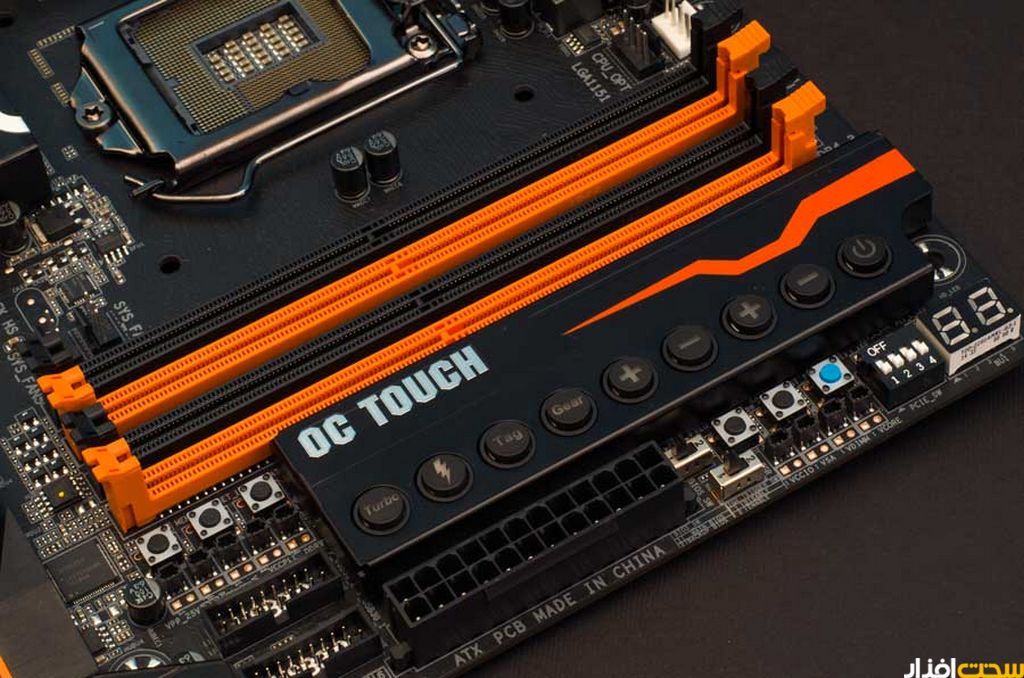

چهار اسلات DDR4 که توانایی اجرای 64 گیگابایت حافظه با فرکانس تا نهایتا 3866 مگاهرتز با استفاده از پروفایل XMP را دارند، در کنار آن ها OC Touch Panel را می بینید که از قدیم با برد های سری SOC همراه بوده است. سوییچ های ضروری یعنی OC TAG، OC Gear، OC Turbo و Voltage Boost نگاه داشته شده اند. سوییچ هایی برای کم و زیاد کردن ضریب پردازنده و فرکانس BCLK پردازنده، سوییچ خاموش/روشن و نقاط اندازی گیری ولتاژ ها نیز در کنار آن ها دیده می شوند.

اسلات های توسعه ی پرتعداد این برد که عبارتند از چهار اسلات PCI-Express 3.0 x16 که توانایی کار در حالت x16-x8-x16-x8 را دارند این پهنای باند جهت استفاده از حالت ها چهار گانه Crossfire و SLI به واسطه وجود یک چیپست PLX بر روی این مادربرد امکان پذیه شده است، در کنار آن ها نیز سه اسلات PCI-Express 3.0 x1 مشاهده می شود.گیگابایت همانند سایر مادربرد های رده بالا سری Z170 خود از یک محافظ فلزی بر روی شکاف های PCI-Express خود استفاده کرده است که این محافظ ها مانع از خم شدن و آسیب دیدن مادربرد در هنگام نصب کارت های گرافیکی سنگین می شود ، همچنین از تجمع الکترسیته ساکن نیز جلوگیری می کند.

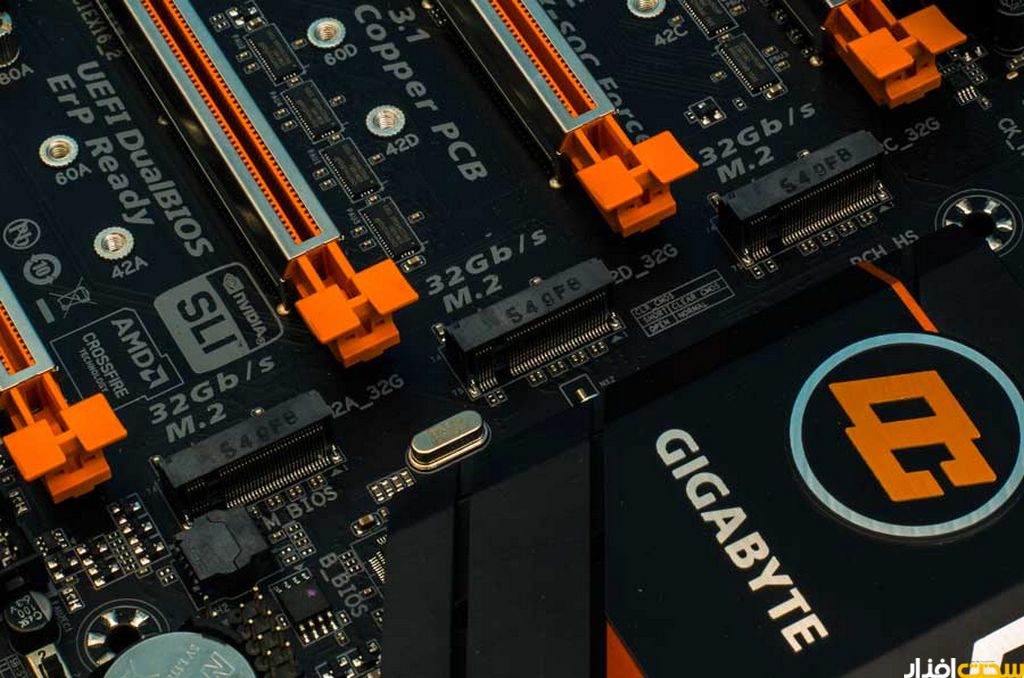

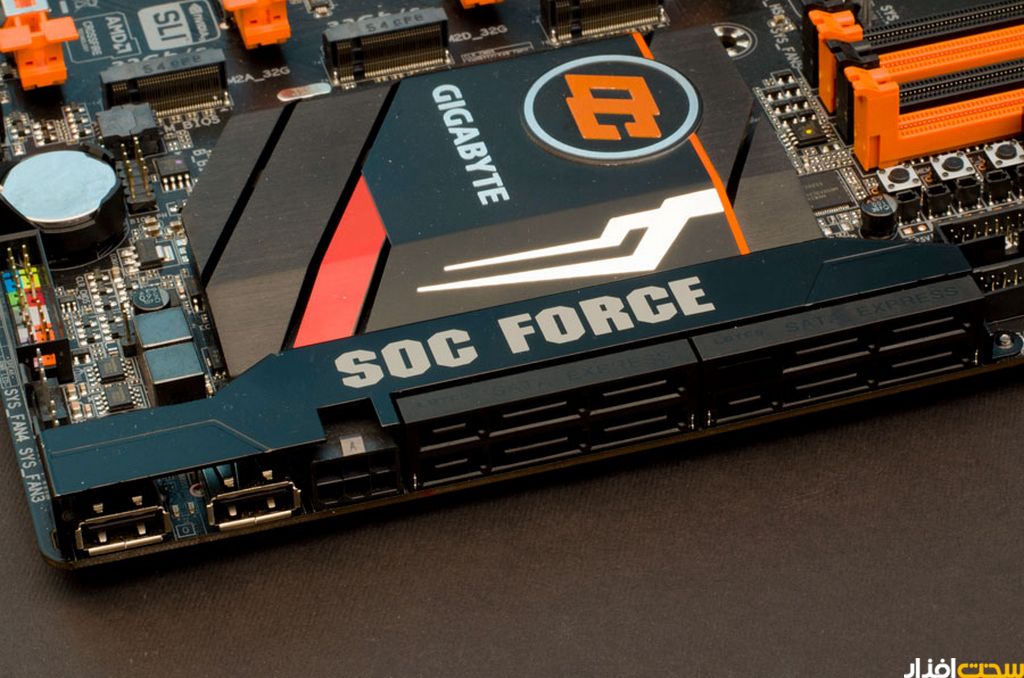

هشت پورت SATA III 6GB/s، سه پورت SATA Express 16Gb/s، دو هدر داخلی USB 3.0، دو هدر داخلی USB 2.0 و دو پورت داخلی USB 2.0 کانتکور های موجود بر روی برد جهت اتصال ابزار های ذخیره سازی هستند.علاوه بر آنها سه شکاف M.2 با سرعت با سرعت32Gb/s نیز در بین شکاف های PCI-Express قابل مشاهده است. یک کانکتور 8 پین نیز برای تغذیه اسلات های PCI-Express هنگامی که از چهار کارت گرافیک به طور همزمان استفاده می شود تعبیه شده است تا مادربرد دچار کمبود شدت جریان و در نتیجه آسیب دیدن کارت های گرافیک نصب شده روی آن نشود، مابین پورت های SATA و USB 2.0 تعبیه شده است.

از نظر صدا نیز تکنولوژی AMP-UP گیگابایت،به همراه چیپ ALC1150 ساخت شرکت Realtek صدایی شفاف و با کیفیت بالا را برای مصرف کنندگانبه ارمغان می آورد.

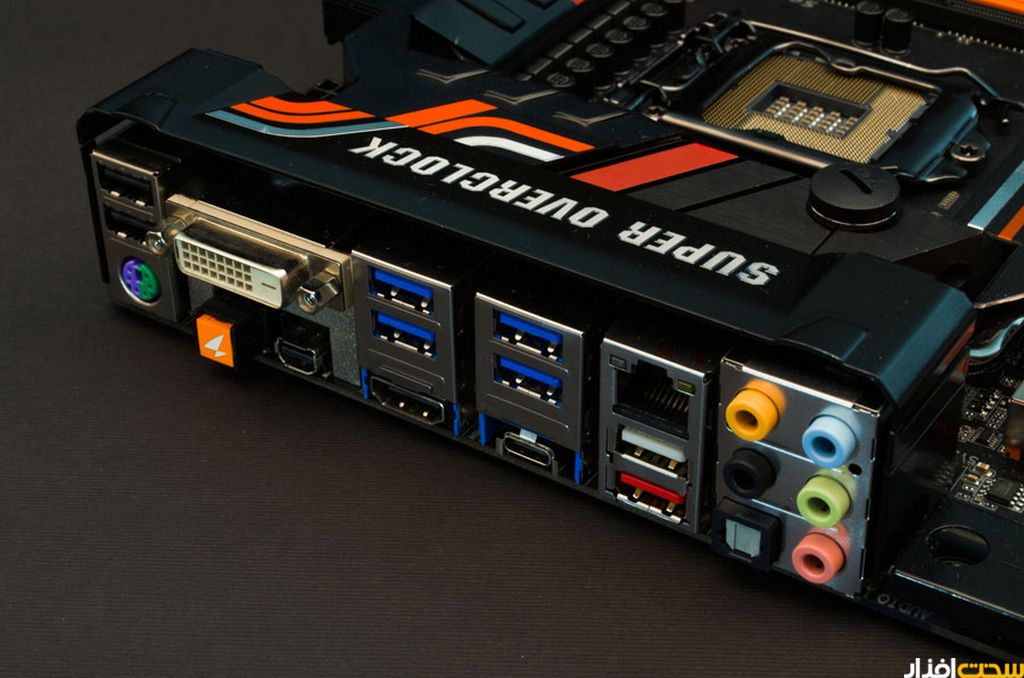

محتویات پنل پشتی این برد عبارتند از4 پورت USB 3.0، دو پورت USB 2.0، پورت PS/2، خروجی های تصویر DVI، HDMI و Display port، دکمه مخصوص اورکلاک، یک پورت USB type-c، یک پورت E-SATA، به همراه پورت شبکه و خروجی صدای 7.1 کانال.

این مادربرد همانند سایر محصولات آورکلاکینگ نسل قبل گیگابایت ، دارای ویژگی های بی نظیری مخصوص اورکلاکر ها و کاربران حرفه ای می باشد و امکانات منحصر به فردی را در پلتفروم Skylake را در اختیار کاربران قرار می دهد. این مادربورد هنوز در بازار جهانی موجود نبوده و همزمان با عرضه جهانی به بازار ایران نیز معرفی خواهد شد.
