در روزهای اخیر، به مشاهده سطحی سیلیکون TU102 اشاره کردیم. این سیلیکون با ابعاد 755mm، بزرگترین سیلیکون گرافیکی انویدیا است که از 18.5 میلیارد ترانزیستور بهره می برد. این سیلیکون (در حال حاضر) به عنوان پرچمدار کارت گرافیک های NVIDIA GeForce RTX20 شناخته می شود و قدرتمند، پیشرفته و مدرن ترین GPU در جهان است که بر اساس لیتوگرافی 12 نانومتری تولید شده است. در روزهای اخیر، طی مطلب تحلیل سخت افزار، ویژگی های سیلیکونی و قابلیت های نهفته در این کارت گرافیک های جدید انویدیا، بخش های فنی-تخصصی آنها را برای شما عزیزان شرح دادیم.

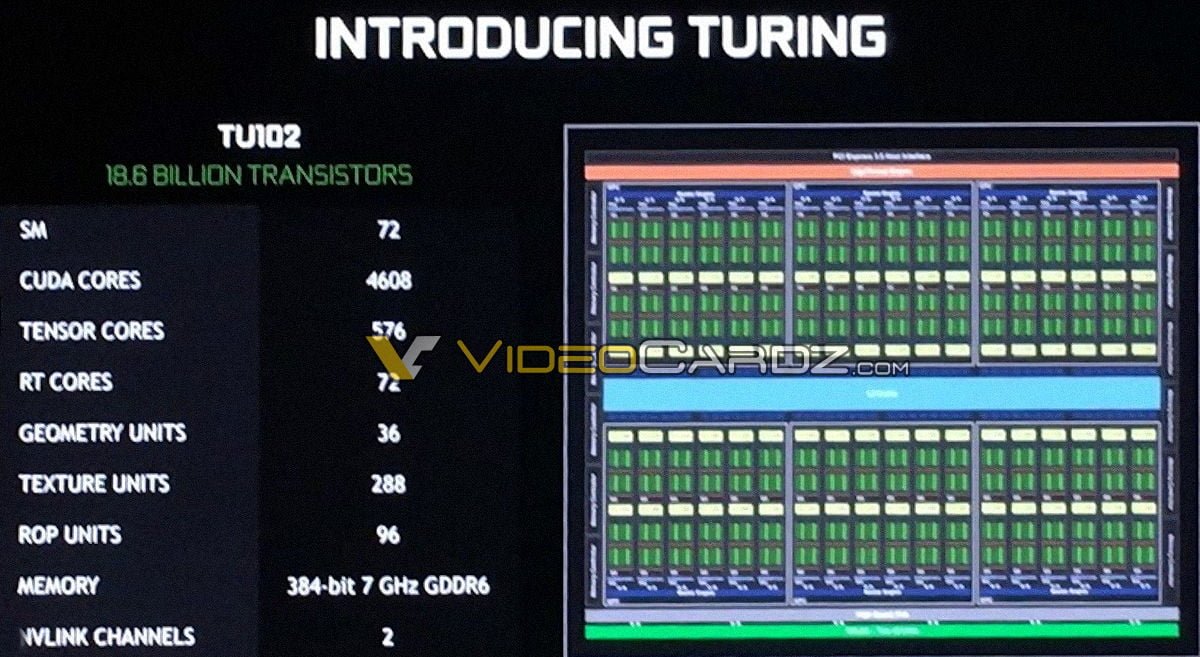

در ادامه به سراغ بلوک و واحد های پردازشی سیلیکون پیشرفته TU102 اشاره خواهیم کرد. تصاویر بلوک دیاگرام فنی (Block-Diagram) از این تراشه، نشانگر آن هستند که این تراشه دارای 6 واحد GPC یا همان Graphics Processing Clusters است. هر یک از واحد های GPC دارای 12 بلوک SM بوده و هر SM به خودی خود دارای 64 هسته CUDA است. SM ها افزون بر هسته های CUDA، هر یک دارای 8 هسته فعال Tensor و 1 هسته RT هستند.
سیلیکون TU102 که از معماری تورینگ برخوردار است، دارای 288 بلوک TMU و 96 واحد ROP است. یک پورت حافظه سازگار با تراشه های GDDR6 به همراه یک درگاه رابط 384 بیتی نیز درون آن تعبیه شده است. این سیلیکون از تراشه های حافظه با پهنای باند 14 گیگابیت پشتیبانی کرده و دارای 2 کانال NVLink است که به منظور آرایش Multi GPU در نظر گرفته شده است.
