Asus GTX 560 Ti Direct CU II
ظاهر این کارت‌گرافيک با داشتن خنک‌کننده بزرگ و دو فن به خوبی شما را جذب می‌کند. خنک‌کننده Direct CU II از دو هیت‌سینک آلومینیومی، سه لوله انتقال حرارت مسی که در تماس مستقیم با پردازنده‌گرافیکی هستند و دو فن هشتاد میلی‌متری تشکیل شده‌است. همچنین پردازنده‌گرافیکی و حافظه در مقایسه با مدل اصلی اورکلاک شده و فرکانس آن‌ها به ترتیب به 900 و 4200 مگاهرتز مؤثر رسیده‌است.

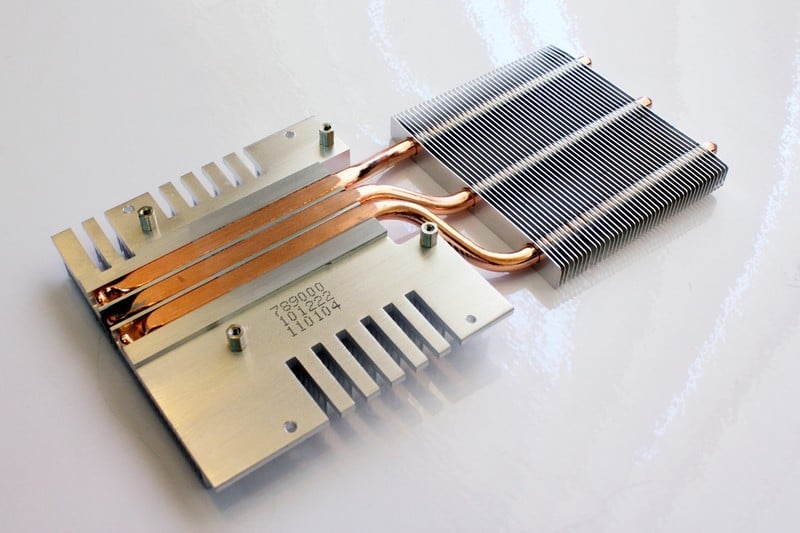

خنک‌کننده Direct CU II از بخش‌های مختلفی تشکیل شده‌است. دو فن این خنک‌کننده روی یک اسکلت آلومینیومی بسته شده‌اند و این اسکلت نیز به قاب مشکی رنگ روی کارت‌گرافیک پیچ شده‌است. زیر این قاب، خنک‌کننده اصلی واقع شده که خود از دو بخش تشکیل شده‌است. یک هیت‌سینک آلومینیومی اصلی روی پردازنده‌گرافیکی را مي‌پوشاند. از این هیت‌سینک سه لوله انتقال حرارت مسی شش میلی‌متری که با پردازنده به‌طور مستقیم در تماس هستند، خارج شده و به یک هیت‌سینک آلومینیومی دیگر وارد می‌شوند.
دو فن به‌کار رفته در این سیستم نیز با یکدیگر تفاوت دارند. فن روی پردازنده‌گرافیکی از نه پره و فن دوم از یازده پره تشکیل شده‌اند. اندازه بزرگ این خنک‌کننده باعث شده، طول آن حدود دو سانتی‌متر از طول خود کارت‌گرافیک بیشتر باشد.

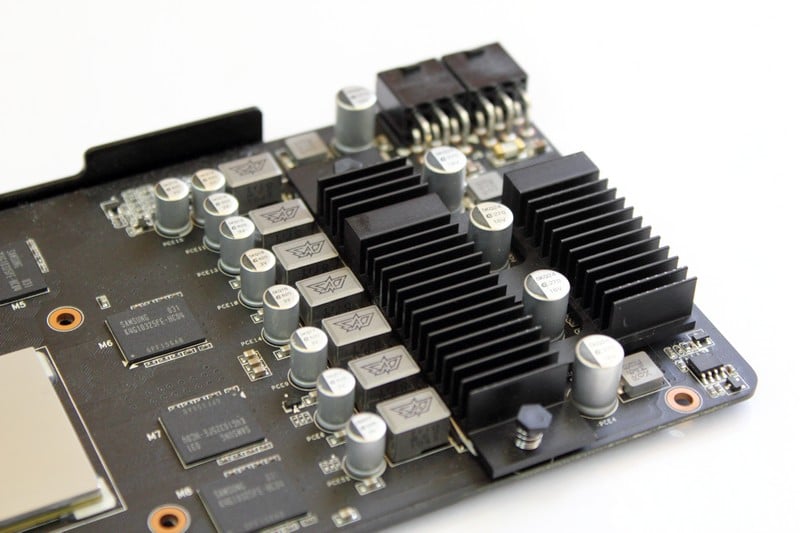

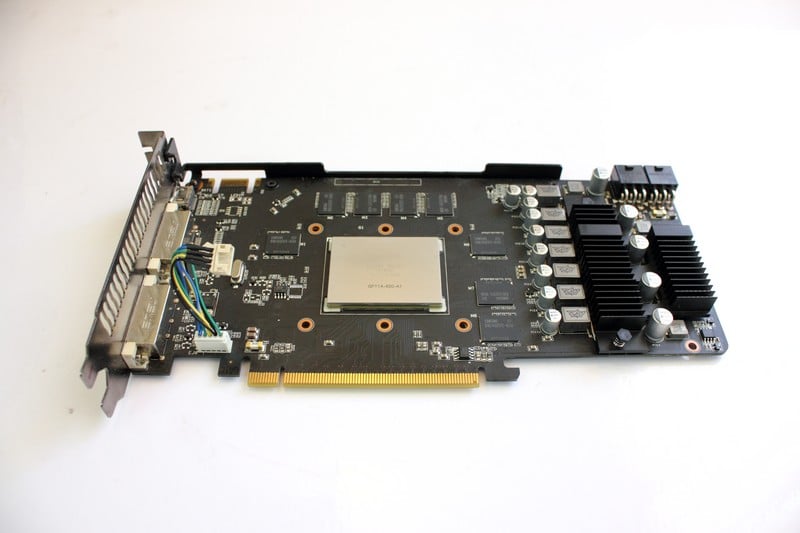

هر یک از فن‌ها دارای اتصال چهار پین است که به کمک یک مبدل به اتصال پنج پین روی کارت‌گرافیک متصل می‌شوند. در سمت راست پردازنده‌گرافیکی و پایین دو اتصال شش پین برق، مدار رگولاتور شش فاز پردازنده‌گرافیکی دیده می‌شود که روی MOSFETهای این بخش یک خنک‌کننده آلومینیومی ساده قرار دارد.
در اطراف پردازنده‌گرافیکی نیز هشت ماژول حافظه GDDR5 ساخت سامسونگ مدل K4G10325FE-HC04 به‌کار رفته‌است. خروجی‌های تصویر شامل دو خروجی DVI و یک mini HDMI است و در گوشه بالا سمت چپ نیز یک اتصال پل SLI در نظر گرفته شده‌است.
Sapphire HD 6870

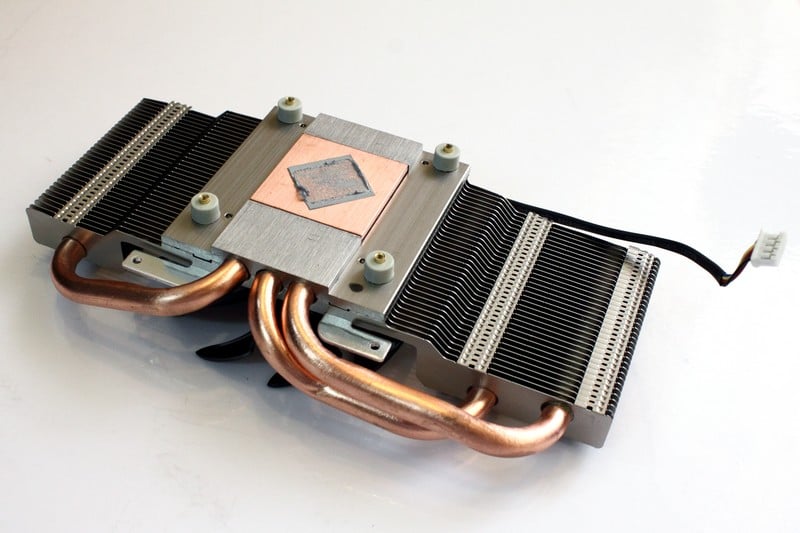

این کارت‌گرافيک تقریباً هم‌اندازه رقیبش است. خنک‌کننده کارت‌گرافیک اسم خاصی ندارد و به یک فن 86 میلی‌متری با لبه‌های زاویه‌دار، مجهز شده‌است (زاویه‌دار کردن لبه‌های فن در افزایش فشار هوای ورودی تا حدودی مؤثر است). زیر فن یک هیت‌سینک آلومینیومی با سه لوله انتقال حرارت هشت میلی‌متری مسی ديده مي‌شود. این لوله‌های انتقال حرارت با پردازنده‌گرافیکی در تماس مستقیم نیستند اما از یک صفحه مسی برای جذب گرما استفاده شده‌است.

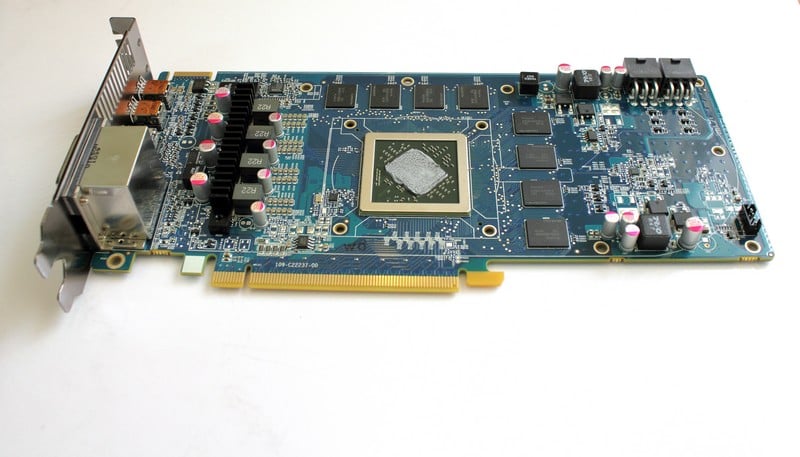

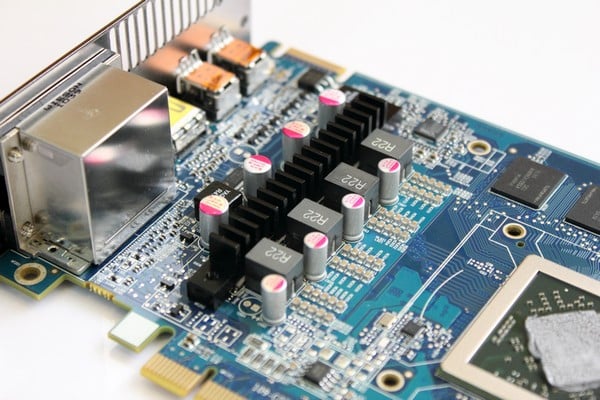

در نهایت، یک قاب پلاستیکی روی تمام کارت‌گرافیک را پوشانده که مانع از خروج هوا از اطراف یا عقب کارت‌گرافیک می‌شود. خنک‌کننده با چیپ‌ست‌های حافظه در ارتباط نیست اما برای MOSFETهای مدار رگولاتور چهار فاز که سمت چپ پردازنده‌گرافیکی قرار دارند از یک هیت‌سینک کوچک آلومینیومی استفاده شده‌است. قرار گرفتن مدار رگولاتور در این بخش باعث شده تا دفع گرمای آن راحت‌تر صورت گیرد و سریع‌تر بتوان گرمای ناشی از این بخش را از کارت‌گرافیک خارج کرد.
همچنین استفاده از MOSFETهای DrMos تأثیر بسزایی در کاهش گرمای این بخش دارد. در این قسمت، کنترلر ولتاژ ChiL CHL8214-01 نیز قرار گرفته‌است.

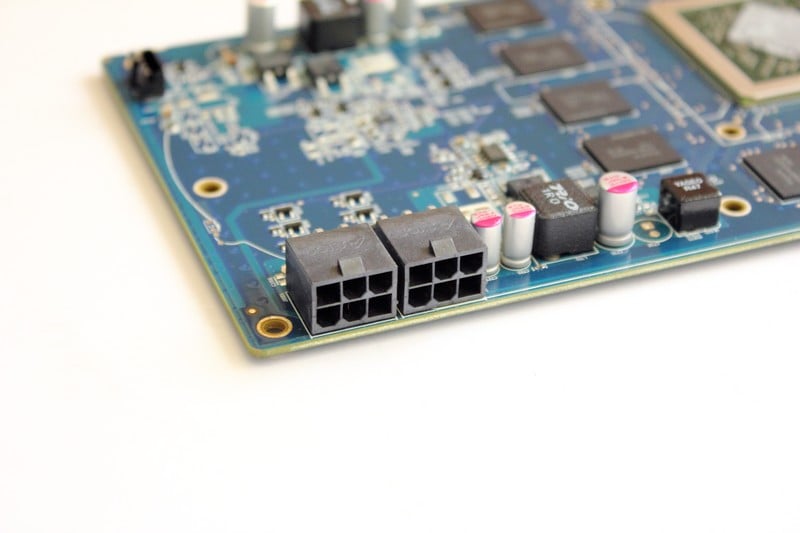

در اطراف پردازنده‌گرافیکی، هشت ماژول حافظه 128 مگابایتی GDDR5 ساخت Hynix مدل H5GQ1H24AFH قرار دارد. حافظه به کمک یک رابط 256 بیتی با پردازنده‌گرافیکی در ارتباط است. توان موردنیاز کارت‌گرافیک نیز از طریق دو اتصال شش پین تأمین می‌شود.

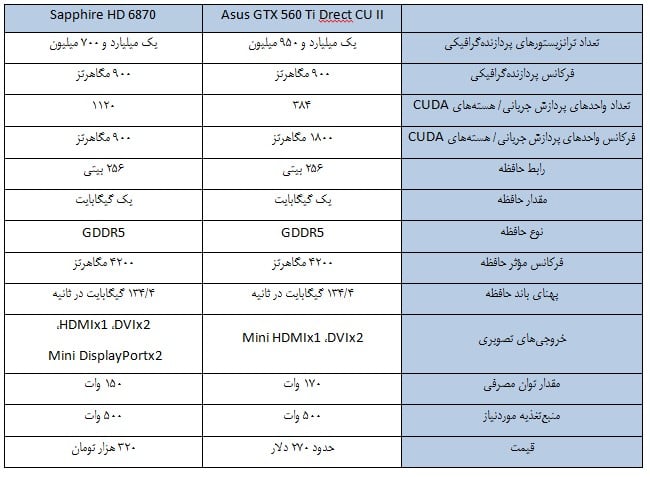

خروجی‌های تصویر این کارت نیز مانند یک HD 6870 استاندارد بوده و شامل دو خروجی Mini DisplayPort، دو خروجی DVI و یک خروجی HDMI است. در گوشه بالای سمت چپ کارت‌گرافيک نیز یک اتصال CrossfireX قرار دارد. جدول 1 مشخصات فنی این کارت‌گرافیک را در مقایسه با یکدیگر نشان می‌دهد.
