مقایسه سه مادربرد حرفه ای Z170 از ایسوس(ASUS)،گیگابایت(GIGABYTE) و الایت گروپ (ECS) (منطقی انتخاب کنید)

نسل ششم پردازنده‌های سری Core اینتل با نام Skylake (دریاچه آسمانی) به همراه مادربردهای مجهز به چیپ ست سری 100 از نمایشگاه کامپیوتکس 2015 در تایوان معرفی شد و مورد توجه علاقه مندان قرار گرفت. پردازنده و مادربردهای Skylake در دسته بندی سوکت LGA 1151 اینتل قرار خواهند گرفت و طبق اعلام اینتل قادر به پشتیبانی از حافظه‌های DDR3 و DDR4 هستند. پردازنده‌های 14 نانومتری اینتل اسکای لیک به همراه مادربردهای مجهز به چیپ ست Z170 روانه بازار شده‌اند تا دل کاربران مشتاق به فناوری‌های جدید را بربایند. در این پردازنده‌ها قدرت بالاتر، مصرف بهینه تر و ابعاد کوچک تر نسبت به پردازنده‌های نسل قبل و پشتیبانی از فناوری‌های دیگر، همه باعث ثبت رکوردهای جدید توسط این خانواده تازه متولد شده است. بهینه سازی اینتل در پردازنده‌های 14 نانومتری جدید در بخش‌های دیگر نیز صورت گرفته است که از این موارد می توان به پشتیبانی از دقت بالاتر تصویر، ارتقای کنترلر تجهیزات ورودی و خروجی، توسعه قابلیت اورکلاک و پایداری بیشتر در آن و بسیاری از موارد دیگر که باعث می‌شوند تا دوباره درون کیس خود را نگاهی بیندازیم و تغییراتی را انجام دهیم. البته تمام این پیشرفت‌ها و خوبی‌ها تنها با مادربردهای جدید امکان پذیر است هرچند پیشرفت تکنولوژی در عرصه‌های مختلف، در بعضی مواقع خوشایند است و در بعضی دیگر باعث سردرگمی کاربران می‌شود. معرفی محصولات و تکنولوژی‌های جدید برای اکثر کاربران جذاب است ولی تعویض زود به هنگام سوکت پردازنده‌ها برای کسانی که هزینه بسیاری برای سیستم خود با پردازنده‌های نسل قبل انجام داده‌اند موضوع جذابی نیست. با معرفی پردازنده‌های جدید از سوی اینتل شرکت‌های مختلف مشغول ساخت مادربردهای مبتنی بر سوکت 1151 شدند و با معرفی محصولات متنوع توانستند هوای کاربران مختلف را داشته باشند. در این بررسی سه مادربرد از سه برند متفاوت را مقابل هم قرار داده‌ایم و می‌خواهیم بدانیم هر برند چه امکاناتی را برای کاربران و علاقه¬مندان خود به همراه دارد.

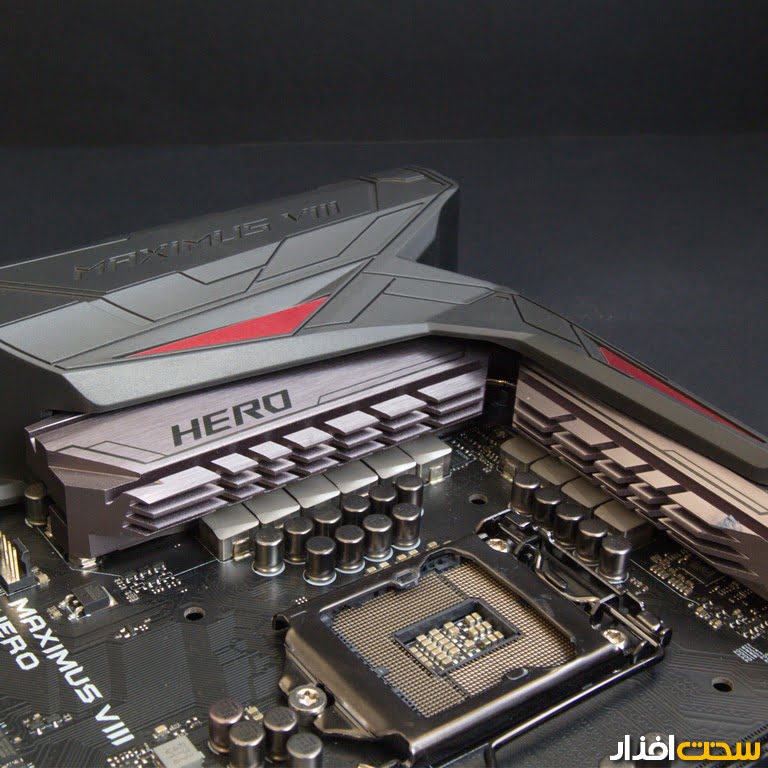

 ASUS MAXIMUS VIII HERO

ایسوس برای سوکت 1151 مادربردهای مختلفی را در نظر گرفته است. این مادربردها با نهایت دقت و تکنولوژی‌های جدید ساخته شده‌اند و دوستداران این برند می‌توانند براساس بودجه خود مادربرد مورد نظر را انتخاب کرده و از مجموعه امکانات جدید لذت ببرند. مادربردهای ایسوس مبتنی بر چیپ ست‌های سری 100 شامل MAXIMUS VIII GENE، MAXIMUS VIII HERO، MAXIMUS VIII RANGER، SABERTOOTH Z170 MARK 1، Z170 PRO GAMING، Z170-A/AR/DELUXE/K/P/P D3، Z170M-E D3/PLUS هستند که مادربرد موجود در این بررسی مدل MAXIMUS VIII HERO است. این مادربرد با ابعاد 24.4×30.5 سانتی متر، در گروه مادربردهای فول سایز قرار می‌گیرد و برای قرارگیری در کیس، تمام ابعاد آن باید در نظر گرفته شود (تصویر 1).

 رنگ بندی این مادربرد براساس سنت گذشته محصولات گیمینگ ایسوس (ROG) به رنگ مشکی، قرمز و نقره ای است که در نگاه اول کاملا گیرا و جذاب است. از آنجایی که شکل ظاهر قطعات یک کامپیوتر برای خیلی از کاربران مهم است، استفاده از این مادربرد در کیس می‌تواند گزینه جذابی برای کاربر باشد. هرچند ظاهر مادربرد بسیار مهم است ولی این کارآیی قطعه است که آن را برای انتخاب مهم می‌سازد. در قسمت پردازنده، پشتیبانی از سوکت 1151 برای پردازنده‌های 14 نانومتری core i7/5/3 و پشتیبانی از تکنولوژی Intel Turbo Boost 2.0 را شاهد هستیم. هنگام قرار دادن پردازنده روی مادربرد وجود 2 قسمت برجسته در سوکت های 1151 این کار را بدون کوچک‌ترین خطایی برای کاربر امکان پذیر می‌سازد. در قسمت حافظه رم، 4 اسلات رم DDR4 برای این مادربرد در نظر گرفته شده است. پشتیبانی از حداکثر 64 گیگابایت به همراه حداکثر فرکانس کاری به مقدار 3800 مگاهرتز (البته به صورت اورکلاک شده) و پشتیبانی از تنظیمات شخصی رم (XDM) در قسمت بایوس مادربرد از دیگر ویژگی‌های این قسمت از محصول ایسوس است. برای نصب حافظه دو گیره سمت چپ و راست اسلات متحرک نیستند و فقط یکی از گیره‌ها برای قرار دادن رم و قفل کردن آن متحرک است. این مساله برای سهولت در قرار دادن رم روی مادربرد و جلوگیری از فراموش کردن، برای بستن یکی از گیره‌ها در نظر گرفته شده است. در این مادربرد سه اسلات PCI-Express 3 ×16 با استاندارد 4/8/16 در دسترس است که می توان از آنها برای استفاده از کارت‌های گرافیک انویدیا به صورت SLI و کارت‌های گرافیک AMD به صورت 3-WAY CrossFireX استفاده کرد که در این صورت کاربر می‌تواند خود را در بازی‌ها غرق کند و از نهایت جزئیات با بالاترین دقت لذت ببرد (تصویر 2).

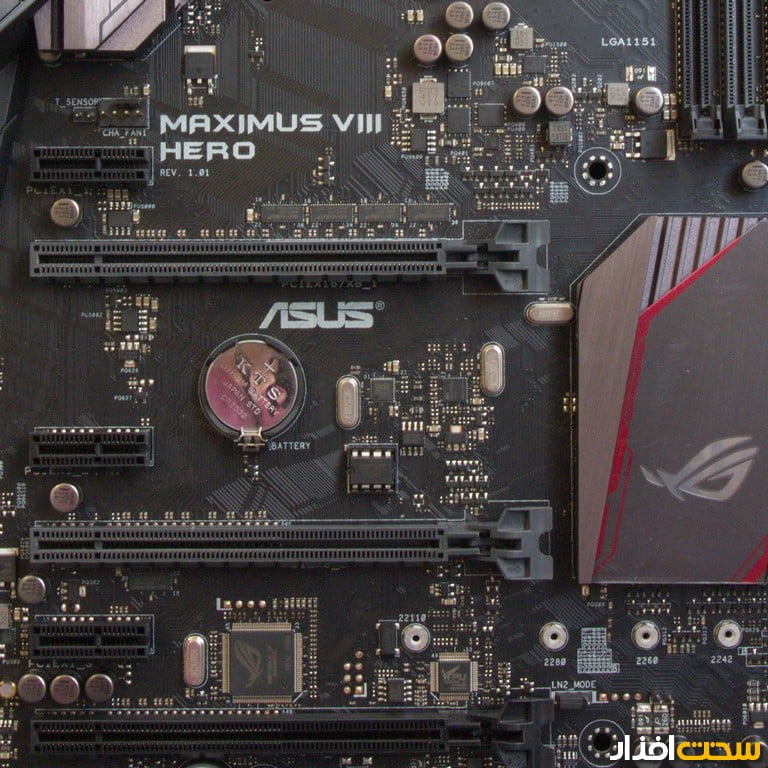

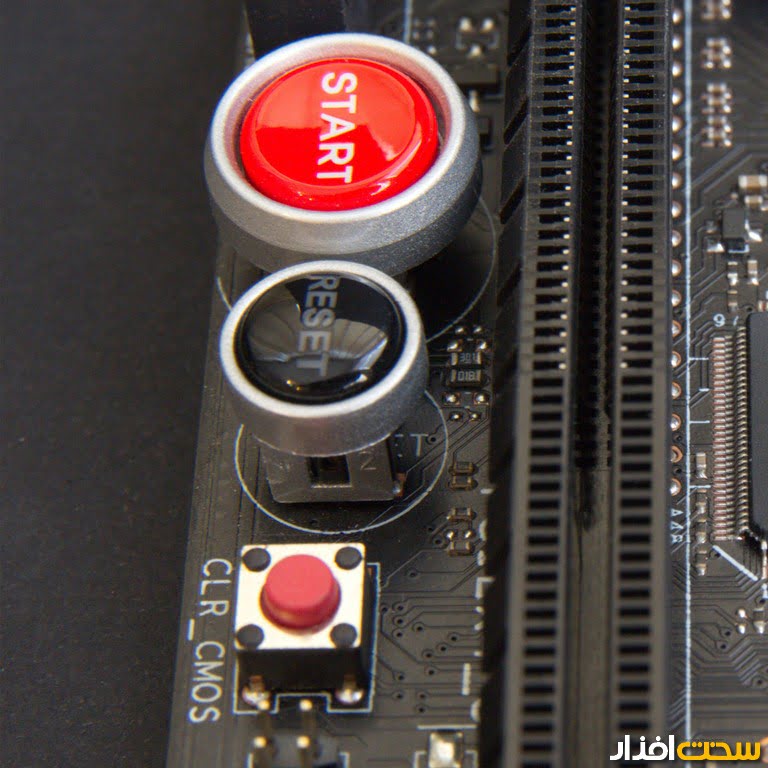

 وجود سه اسلات PCI-Express ×1 هم می‌تواند برای نصب دیگر قطعات روی این مادربرد مناسب باشد. در پایین‌ترین قسمت این محصول سه دکمه قرار گرفته است که یکی از آنها با رنگ مشکی (دکمه RESET) و دو دکمه دیگر با رنگ قرمز (دکمه‌های START و CLR_CMOS) به چشم می‌خورند (تصویر 3).

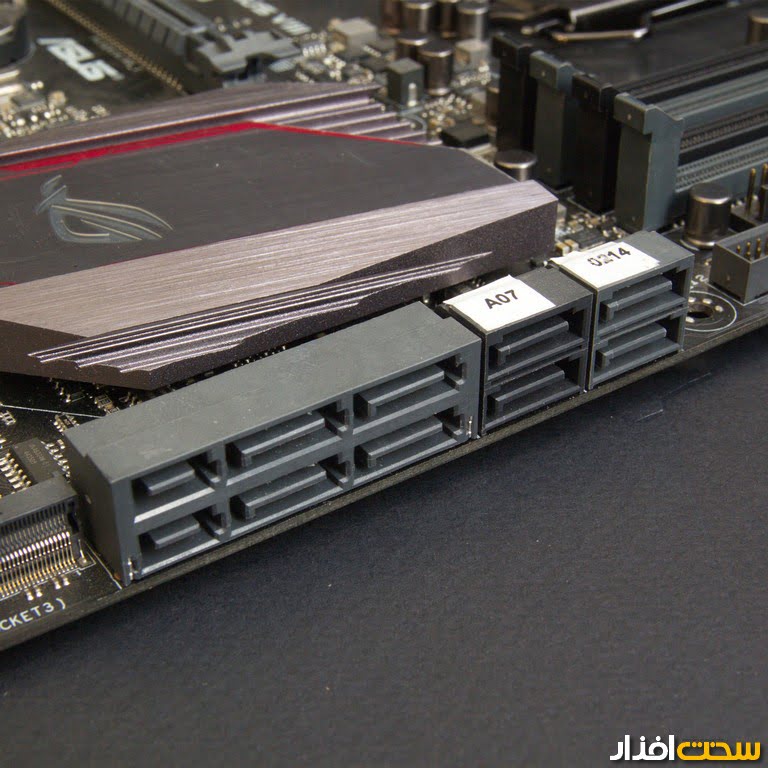

 در بخش ذخیره سازی، این محصول با امکانات کاملی پا به میدان گذاشته است. وجود یک سوکت M.2، برقراری ارتباط را با بالاترین سرعت تضمین می‌کند. از دیگر پورت‌های موجود می توان به 6 پورت خاکستری SATA نسل سه، 2 پورت SATA Express و 2 پورت دیگر SATA نسل سه با رنگ مشکی اشاره کرد که به طور حتم این پورت‌ها توسط کنترلرهای دیگری مدیریت می‌شوند (تصویر 4).

 در سمت راست مادربرد و در بالای پورت‌های SATA سوکت USB 3 بخش جلویی کیس، برق اصلی بورد، صفحه نمایش کدها (در مواقع بروز مشکل، کدهای نمایش داده شده در دفترچه راهنما موجود است که می توان براساس آن به رفع مشکل پرداخت) و دکمه MemoK قرار گرفته‌اند. سینک‌های خنک کننده مادربرد در ابعاد مناسبی هستند و می توان از خنک کننده‌های بزرگ برای پردازنده استفاده کرد (تصویر 5).

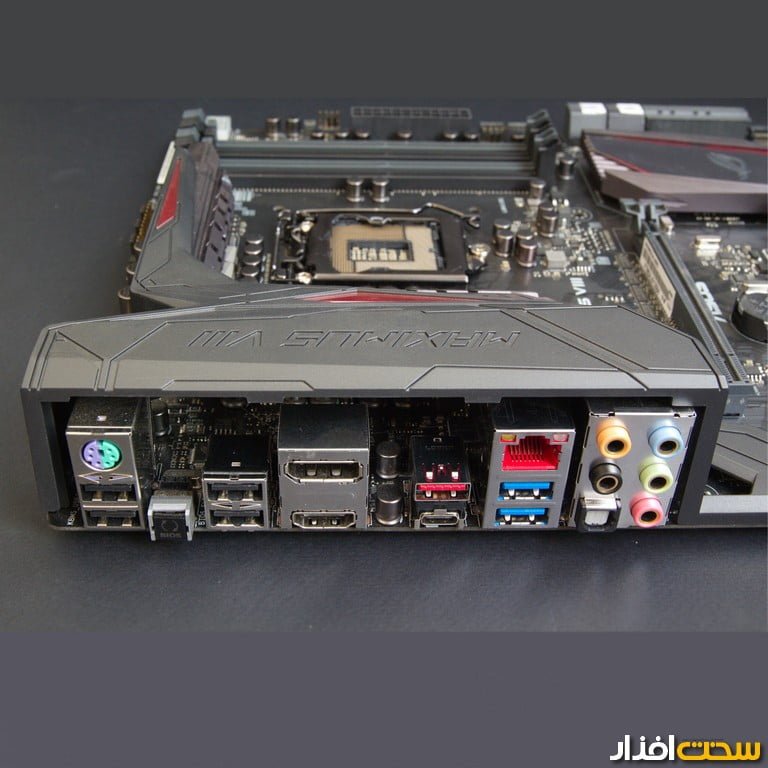

 در سمت چپ مادربرد و در زیر قاب محافظ پلاستیکی، پورت مخصوص اتصال موس و کیبوردهای قدیمی، 4 پورت USB 3 به رنگ مشکی که یکی از این پورت‌ها برای فلش کردن یا آپدیت کردن بایوس دستگاه استفاده می‌شود، دکمه سیاه رنگ بایوس (برای آپدیت کردن بایوس مادربرد، فایل مورد نظر را از سایت شرکت دانلود کرده و درون USB قرار می‌دهید و در زمان اتصال USB به دستگاه این دکمه را چند ثانیه نگاه می‌دارید تا چراغ مورد نظر شروع به چشمک زدن کند و بعد از مدتی دستگاه شما آپدیت شده است و می‌توانید از امکانات جدید بایوس استفاده کنید)، 2 پورت USB 3.1 که یکی با رنگ قرمز (Type-A) و دیگری به رنگ مشکی (Type-C)، پورت LAN و پورت HDMI و Displayport که از گرافیک پردازنده به عنوان پخش تصویر استفاده می‌کنند می‌توانند در حداکثر دقت 2160×4096 به مقدار 24 هرتز در پورت HDMI و دقت 2304×4096 به مقدار 60 هرتز در پورت Displaybort تصویر را روی صفحه نمایش پخش کنند، دیده می‌شود (تصویر 6).

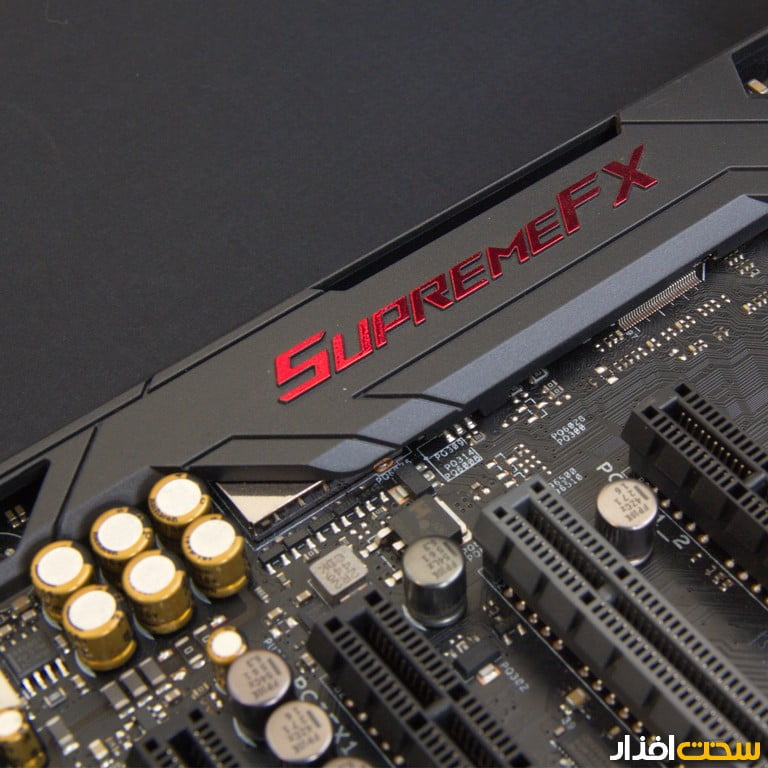

 در بخش صدا شرکت ایسوس طبق سنت گذشته خود برای مادربردهای رده بالا، در این محصول هم سنگ تمام گذاشته است. وجود 5 جک 3.5 میلی متری و خروجی اپتیکال (S/PDIF) در بخش خروجی‌ها مواردی هستند که در اولین برخورد به چشم می‌خورند و این تازه اول ماجراست. استفاده از کارت صدای ROG SupremeFX 2015 با 8 کانال و خروجی‌هایی با پوشش طلایی می‌تواند باعث شود تا شما از شنیدن موسیقی یا بازی با این کارت صدا نهایت لذت را ببرید. برای شنیدن صدا، ایسوس راه کارهای جالبی را در نظر گرفته است. به نوعی صدا از هفت خان رستم می‌گذرد تا به گوش شنونده برسد. صدای تولید شده بعد از گذشتن از خازن‌های در نظر گرفته شده در چند مرحله برای کاهش نویز، جلوگیری از امواج الکترومغناطیس، تفکیک صدا، تقویت صدا، تبدیل دیجیتال به آنالوگ و در نهایت پخش از طریق کارت صدا برای شنیدن آماده می‌شود (تصویر 7).

 خروجی صدا در نظر گرفته شده بسیار مناسب است به طوری که می‌تواند امپدانس 32 تا 600 اهم را در بر بگیرد و این یعنی ارائه یک صدای ناب توسط این مادربرد. یکی دیگر از ویژگی‌های ارائه شده در بحث صدا، استفاده از صدای 7.1 در دستگاه‌ها و هدفون‌های استریو یا دو کاناله است که باعث می‌شود برای شنیدن صدای فراگیر خرج بالایی را برای خرید اسپیکرهای 7.1 انجام ندهید. نرم افزار استفاده شده در این بخش تنظیمات کاملی را برای ارائه هر چه بهتر صدا در خود جای داده است و از نظر بصری هماهنگ با دیگر نرم افزارهای این مادربرد است و حس و حال گیمینگ بودن در این نرم افزار هم گنجانده شده است. از ویژگی‌های بارز مادربردهای سری گیمینگ ایسوس ارائه نرم افزارها و کنترل‌های اورکلاک به شیوه ای بسیار ساده و سریع است. برای اورکلاک این مادربرد می توان با صرف کم‌ترین زمان به اورکلاکی با پایداری بسیار دست یافت و از امتیازات بالا و سرعت بیشتر در بازی‌ها شگف زده شوید. اورکلاک رم‌ها با فرکانسی بالاتر از 3733 امکان پذیر است و در صورتی که حتی تمام اسلات های مادربرد دارای رم باشند به آسانی و بدون نویز و تداخل می توان به نتایج خوبی در اورکلاک حافظه‌ها دست پیدا کرد. در آخرین ورژن از نرم افزار Dual Intelligent Processors5، شما می‌توانید با یک کلیک سیستم خود را در حداکثر کارآیی قرار دهید و یا کاری کنید که سیستم در آرامش کامل به سر ببرد و از طرفی می‌توانید کنترل فن‌ها، دما و مصرف انرژی را نیز در اختیار داشته باشید (تصویر 8).

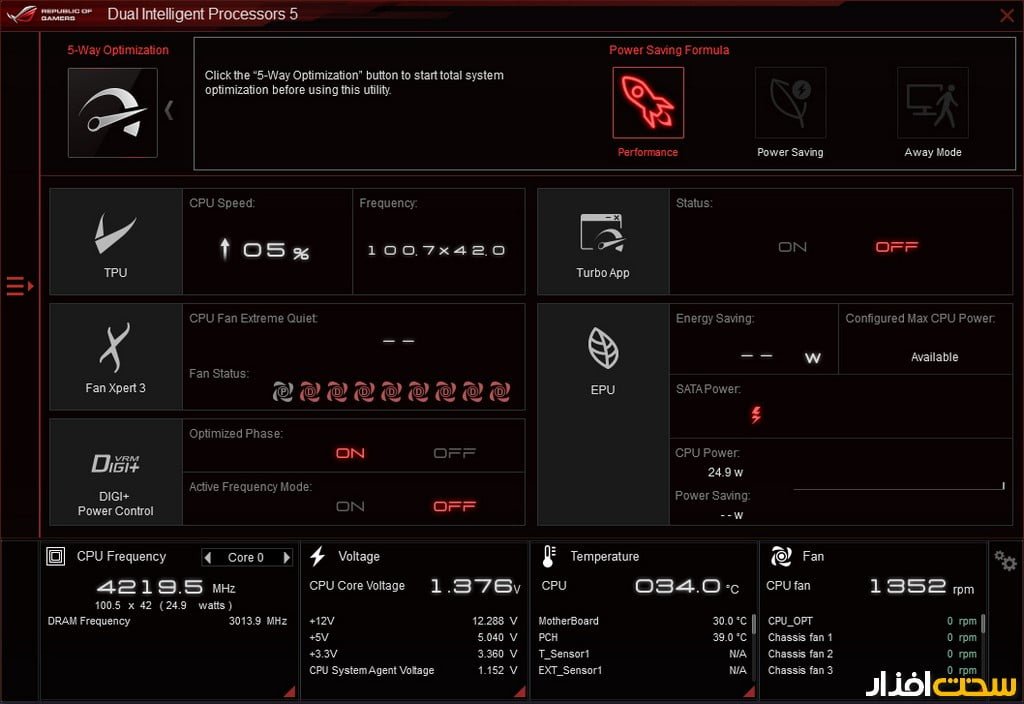

 کنترل کامل فن‌ها و سیستم خنک کننده از دیگر ویژگی‌های محصولات جدید ایسوس است. در این محصولات به جز خروجی‌های برق در نظر گرفته شده برای فن‌ها، یک سوکت جدا برای واترکولر در نظر گرفته شده است که با این روش سیستم می‌تواند نظارت کامل روی پمپ واترکولر استفاده شده داشته باشد. استفاده از چهار سنسور حرارتی در نقاط مختلف مادربرد هم تضمینی بر خنک بودن سیستم در نهایت کارآیی را دارد. در این مادربرد محیط بایوس به شکلی بسیار کارآمد و جذاب طراحی شده است و مهم نیست که شما کاربری حرفه ای هستید یا برای اولین بار در این قسمت قرار گرفته‌اید زیرا به سرعت بخش مورد نظر را می‌توانید پیدا کنید و به تغییرات در آن بخش مشغول باشید. تغییرات در این بخش بسیار کامل تر و پیشرفته تر از محیط ویندوز است و می‌توانید به جزئی‌ترین بخش‌ها هم نفوذ کنید. آپدیت بایوس در این قسمت به صورت اینترنتی و مستقیم به وسیله EZ FLASH 3 امکان پذیر است. در این قسمت می‌توانید سخت افزار مورد نظر را انتخاب کرده و حالات مختلف را برای آن اعمال کنید. استفاده از چوک ها، ماسفت ها و خازن‌های با کیفیت باعث می‌شود تا بهترین قدرت را همراه با کنترل دیجیتالی جریان برق در اختیار داشته باشید. یکی از نرم افزارهای جالب در این مادربرد RAMCACHE است. در این نرم افزار سیستم برای کش مورد نظر، حافظه را در نظر می‌گیرد و می توان در این حالت به داشتن سرعت بالا (تبدیل میلی ثانیه به ماکروثانیه) در اجرا بازی‌ها و نرم افزارها و از دست ندادن اطلاعات اطمینان داشت. از دیگر امکانات این مادربرد GameFirst 3 است که از ویژگی‌های این سیستم می توان به سرعت بیشتر برای بازی‌های آنلاین اشاره کرد. یکی از مهیج‌ترین بخش‌های این مادربرد LED به کار رفته در آن است (تصویر 9).

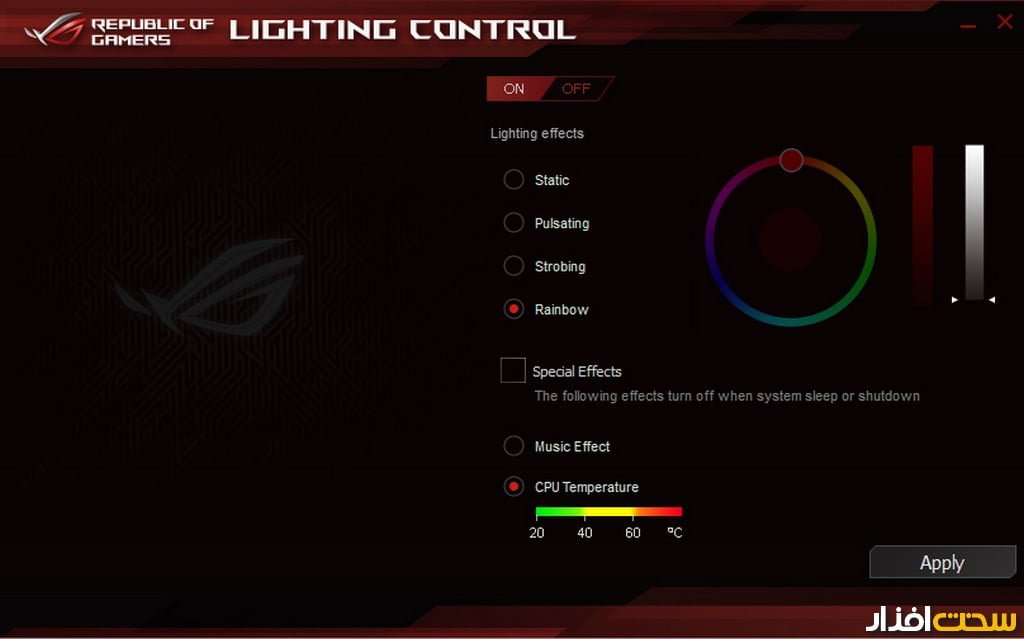

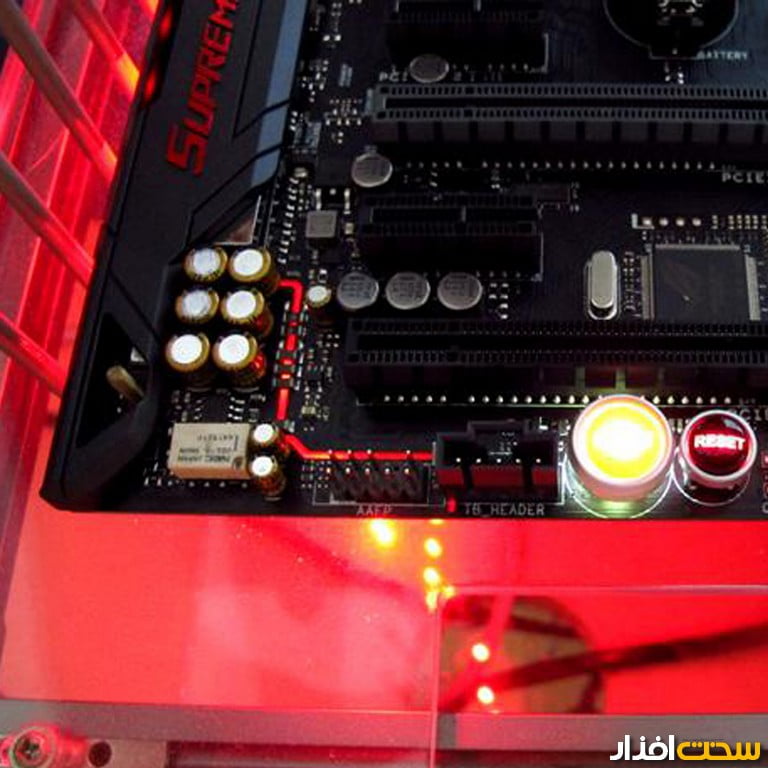

 با نرم افزار کنترل نور ایسوس می‌توانید 6 حالت مختلف را برای نور پردازی روی مادربرد خود تعیین کنید. حالت اول نمایش تمام وقت این نورهای زیبا در زیر مادربرد و در قسمت نشان گیمینگ ایسوس است، حالت دوم محو کردن نورها در داخل و خارج است، حالت سوم خاموش روشن شدن یا چشمک زدن نورها در این نواحی است، حالت چهارم تنظیم نور با ضرب آهنگ پخش شده است که در هنگام تاری بودن اتاق هارمونی جالبی را ایجاد می‌کند، حالت پنجم چرخه نورهای تولید شده با رنگ‌های مختلف است و آخرین حالت تنظیم این رنگ‌ها بر اساس دمای پردازنده است که این حالت هم نمایشی از رنگ‌های گوناگون را دارد و هم به نوعی اطلاع رسانی از وضعیت دمای پردازنده را برای کاربر به نمایش می‌گذارد (تصویر 10).

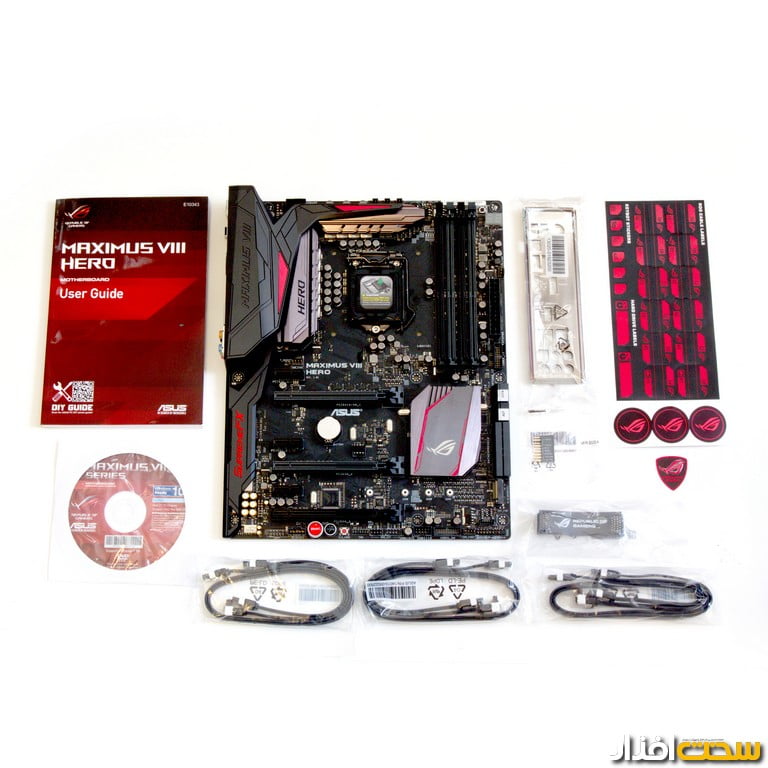

 گیمرهایی که از کیبوردهای گیمینگ استفاده نمی‌کنند می‌توانند با نرم افزار در نظر گرفته شده در این مادربرد چیدمان کلیدهای کیبورد را به صورت نرم افزاری تغییر دهند و برای راحتی بیشتر در بازی‌ها از آن استفاده کنند. در طول تست‌های گرفته شده این مادربرد دمای مناسبی داشت و می توان در سخت‌ترین شرایط هم به آن اعتماد کرد. داخل جعبه مادربرد ایسوس برچسب‌هایی را در نظر گرفته است تا عاشقان این برند بتوانند کیس خود را با نشان این شرکت مزین کنند (تصویر 11).  در کل می توان گفت این محصول ایسوس از کیفیت ساخت خوب، تکنولوژی‌های پیشرفته و ظاهری کاربر پسند برخوردار است.

GIGABYTE G1 GAMING Z170

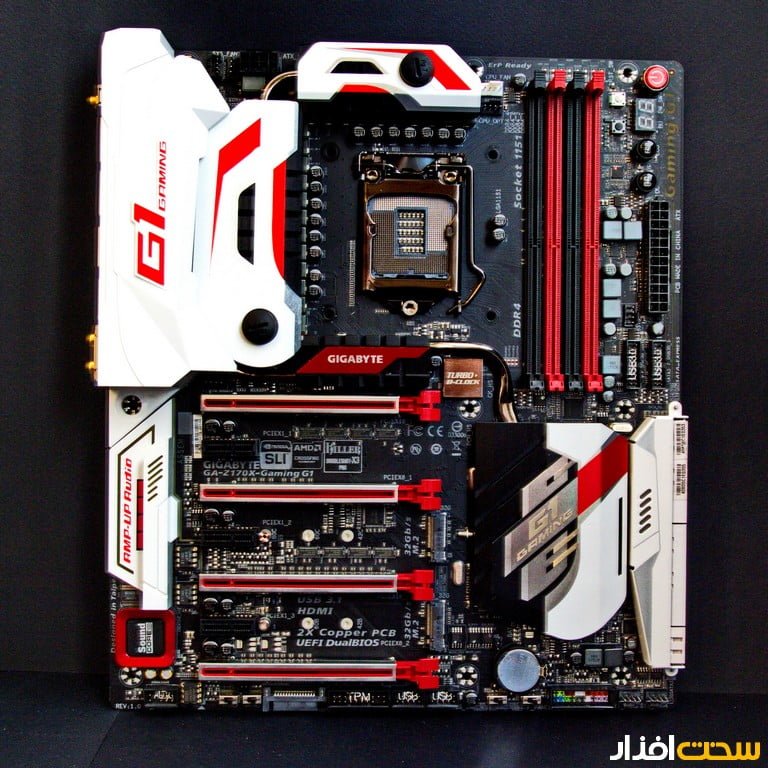

اگر هر سه مادربرد را به شخصیتی نسبت دهیم، مادربرد گیگابایت شبیه یک جوان با لباس‌های ورزشی است که به هیچ وجه نمی‌تواند از تیپش بگذرد. ظاهر این مادربرد بسیار جذاب است و برای کسانی که به مودینگ کردن کیس علاقه مندند می‌توانند با استفاده از این مادربرد ظاهر کیس خود را بسیار جذاب تر کنند. استفاده از رنگ‌های سفید، قرمز و مشکی انتخاب مناسبی برای این مادربرد بوده است. محصول جدید گیگابایت ابعادی برابر 26.4×30.5 دارد و مانند رقیب خود برای جای گذاری در کیس باید از کیس هایی با ابعاد بزرگ استفاده کرد (تصویر 12).

 برای داشتن یک مادربرد با سوکت 1151 یا Z170 مهم نیست که شما چه بودجه ای را در نظر دارید زیرا شرکت‌های معتبر مادربردهای مختلفی را برای کاربران در نظر گرفته است و بسته به نیاز و نوع کاربری می‌توانید یکی از آنها را استفاده کنید. البته اگر به فکر بازی کردن هستید و مادربردهای گیمینگ را مد نظر دارید انتخاب شما محدود می‌شود و اگر به دنبال یک محصول ممتاز هستید بهتر است برترین مادربردهای این گروه را انتخاب کنید. این مادربرد گیگابایت یکی از آن محصولاتی است که گیمر ها را در نظر گرفته است و برترین تکنولوژی‌ها را در محصول خود گنجانده است. مادربردهای گیگابایت که مبتنی بر چیپ ست Z170 است بسیار متنوع است و می توان به مدل‌هایی از جمله Z170X-GAMING 3/5/7-EU ،G1 SNIPER ،Z170MX-GAMING 5 ،Z170N-GAMING 5 ،Z170M-D3H DDR3، Z170N-WIFI ،Z170-GAMING GT و Z170X-UD3 اشاره کرد. در قسمت سوکت پردازنده پشتیبانی از سوکت 1151 که همان پردازنده‌های نسل ششم اینتل است را شاهد هستیم. این مادربرد پردازنده‌های core i/3/5/7 را در بر می‌گیرد. البته پیشنهادی که برای شما داریم این است که قبل از خرید قطعات، لیست پردازنده‌ها و رم‌هایی را که شرکت برای مادربرد خود به عنوان بهترین گزینه مطرح کرده است را مطالعه کنید و در صورت تمایل براساس آن برای خرید اقدام کنید. البته یک مساله دیگر در ارتباط با این مادربرد وجود دارد و آن هم این است که اگر برای سیستم خود نمی‌خواهید از خنک کننده ارائه شده در جعبه پردازنده استفاده کنید و به دنبال خرید یک خنک کننده با قدرت بیشتر هستید، در انتخاب آن دقت به خرج دهید. سینک‌های خنک کننده در اطراف پردازنده که وظیفه خنک کردن مادربرد را بر عهده دارند به علت بزرگ بودن برای جای گذاری خنک کننده‌های بادی با ابعاد بزرگ ممکن است کاربر را با مشکل مواجه کند و اگر هزینه چند برابر خنک کننده بادی را متقبل می‌شوید بهتر است به خنک کننده‌های آبی برای مادربرد خود فکر کنید تا با مشکل نصب روبه رو نشوید (تصویر 13).

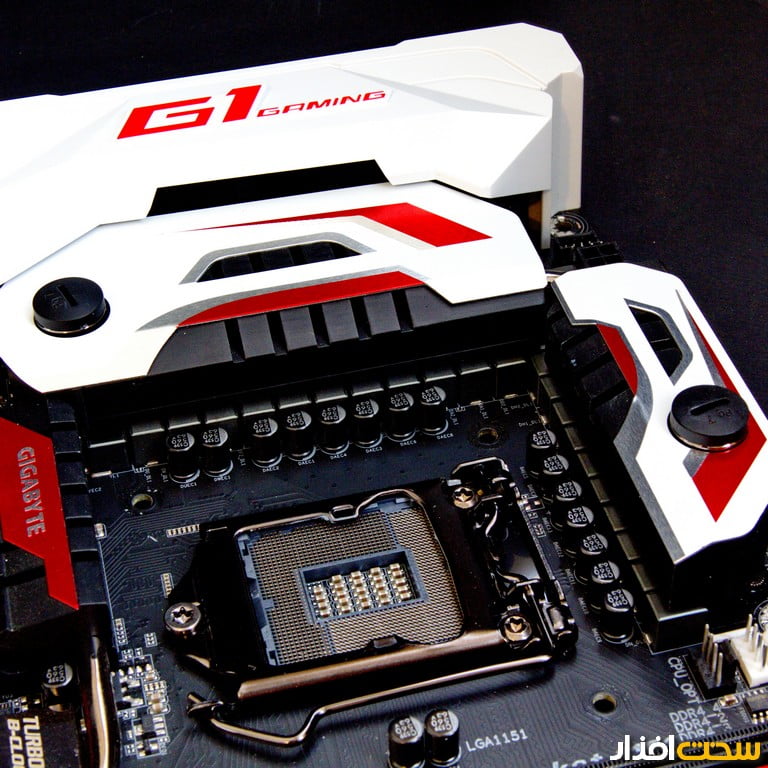

 روی سینک‌های مادربرد هم محل نصب واتر کولر دیده می‌شود که می توان برای بهره برداری در سخت‌ترین شرایط کاملا مناسب باشد، هرچند این مورد را باید اشاره کنیم که برای استفاده از این خنک کننده‌ها روی مادربرد تنها از رابط G1/4 می توان استفاده کرد. در قسمت حافظه پشتیبانی از رم‌های DDR4 در چهار اسلات و با حداکثر 64 گیگابایت می توان به عملکرد روان برای اجرای نرم افزارها اعتماد کرد. حداکثر فرکانس کاری حافظه‌های با مقدار 3866 در حالت اورکلاک عملکردی مشابه رقیب دیرینه خود دارد (درحالت عادی این فرکانس کاری روی 2133 برقرار است). این نکته را هم باید یادآور شویم که برای رسیدن به این مقدار فرکانس کاری تنظیمات XMP را در قسمت بایوس مادربرد از یاد نبرید. در بعضی از مواقع پروفایل XMP در بوت با داشتن دو پروفایل پیش فرض کاربر را می‌تواند در رسیدن به حداکثر کارآیی رم‌ها یاری دهد و در بعضی از موارد هم این مقدار به صورت دستی وارد می‌شود و کاربر می‌تواند فرکانس مورد نظر را روی بایوس تنظیم کند. البته کاربران حرفه ای و اورکلاکرها برای بالا بردن فرکانس رم از روش‌های دیگر هم استفاده می‌کنند تا برای دستیابی به بالاترین فرکانس، پایداری سیستم را هم همزمان در اختیار داشته باشند (تنظیم دستی ولتاژ رم). در قسمت اسلات های PCI Express شاهد 4 اسلات هستیم که دو عدد از آنها از نوع PCI-Express 3 ×16 و دو عدد دیگر از نوع PCI-Express 3 ×8 هستند. در این مادربرد این اسلات ها با پوشش فلزی محافظت می‌شوند که جدا از بحث محافظت، از نظر بصری کمک بسزایی به هر چه زیباتر شدن این مادربرد کرده‌اند (تصویر 14).

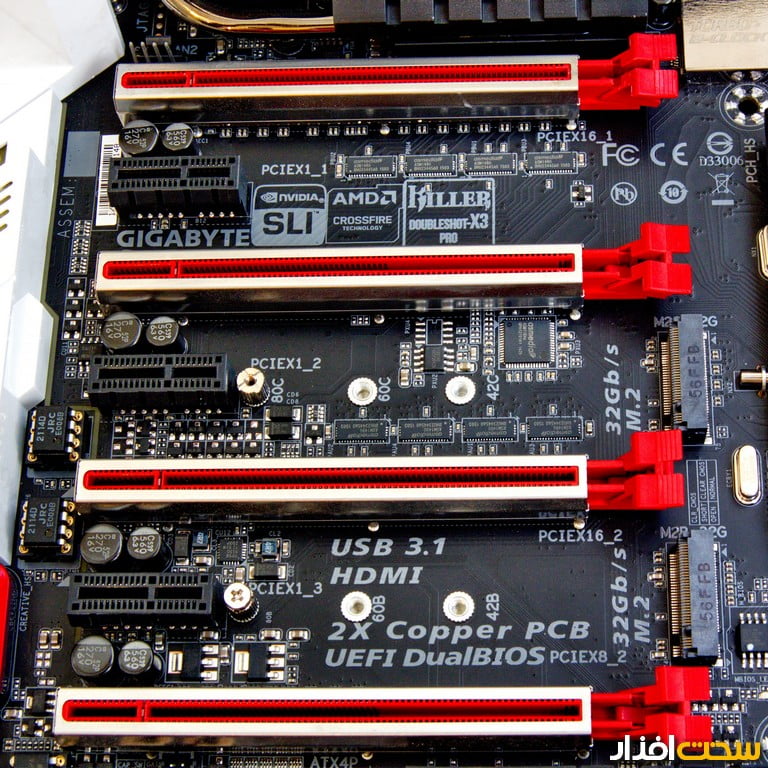

 از نظر پشتیبانی از چند گرافیک در این مادربرد می توان به صورت 4/3/2WAY گرافیک‌ها را SLI (کارت‌های انویدیا) یا CrossFire (کارت‌های رادئون) کرد که از این نظر محصول گیگابایت یه قدم از رقیب خود جلوتر است (البته اگر خرج کردن پول بی زبان برایتان مهم نسیت). وجود 3 اسلات PCI-E 2 ×1 برای اتصال دیگر دستگاه‌ها در این محصول در نظر گرفته شده است. برای قسمت ذخیره سازی گیگابایت برای مادربرد خود 2 سوکت M.2 در نظر گرفته است که این سوکت های ارتباطی با سرعت 32Gb/s نوید بالاترین سرعت را برای جابه جایی داده‌ها می‌دهد. وجود 10 پورت SATA نسخه 3 به همراه 3 SATA Express connectors (سرعت در این حالت به بیشتر از 16Gb/s قابل افزایش است) آماده پذیرایی از هارددیسک و SSD شماست (تصویر 15).

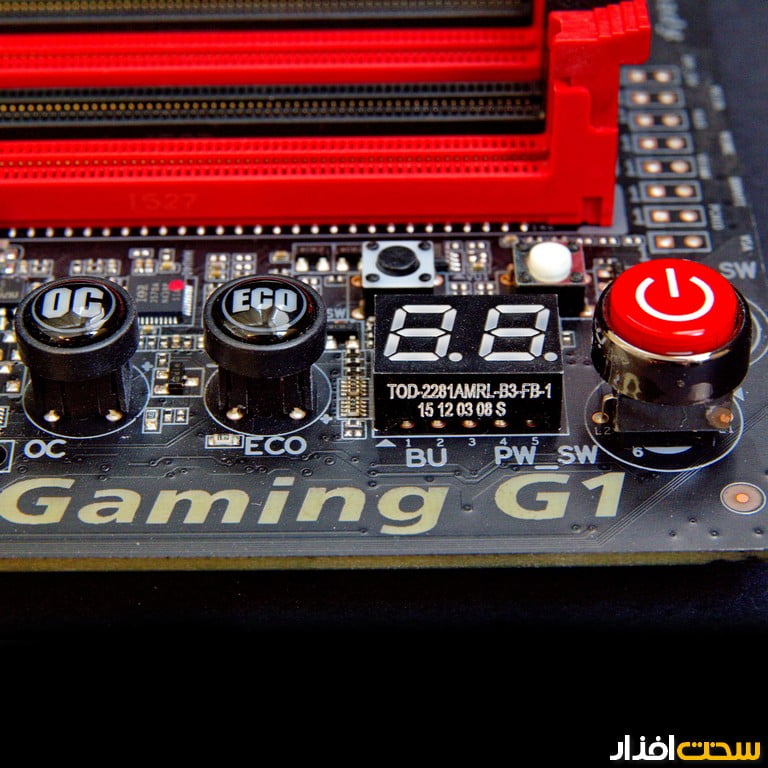

 برای کاربران حرفه ای این میزان SATA مناسب به نظر می‌رسد، هرچند می توان تعداد آنها را نیز بیشتر در نظر گرفت. در بالای در گاه‌های SATA برق اصلی دستگاه و دکمه‌های پاور، اورکلاک و ECO را به همراه صفحه نمایش نشان دهنده کدها شاهد هستیم (تصویر 16).

 برای خنک سازی و جریان هوا درون کیس گیگابایت 5 کانکتور را برای اتصال فن به مادربرد در نظر گرفته است. در این محصول مانند مادربرد ایسوس کنترل پمپ خنک کننده‌های آبی در نظر گرفته شده است و می توان این خنک کننده‌ها را با جزئیات بیشتر کنترل کرد. البته در سال‌های گذشته و نسل‌های قبل وجود این تکنولوژی در مادربردها خالی بود و کاربرانی که برای پردازنده خود خنک کننده آبی را تهیه کرده بودند از این مزیت بی بهره ماندند. در زیر پوشش پلاستیکی سفید رنگ، درگاه‌های PS2 برای اتصال کیبورد و ماوس‌های قدیمی، 2 پورت USB 2.0، هفت پورت USB 3.0، 2 پورت USB 3.1 از نوع Type-A و Type-C، دو پورت LAN، دو درگاه برای اتصال آنتن اتصال بی سیم (بلوتوث نسخه 4.1 و WI-FI با استاندارد 802.11 و پشتیبانی از پهنای باند 2.4 و 5 گیگاهرتز)، یک پورت HDMI 2/0 که به عنوان گرافیک آنبرد استفاده می‌شود و می‌تواند با دقت 4K شما را از دیدن تصویر شگفت زده کند (HDMI 2 سرعتی معادل 18 گیگابیت در ثانیه دارد و HDMI 1.4 سرعت 10.2)، یک اتصال اپتیکال صدا (SPDI/F) و 5 جک 3.5 میلی متری صدا با روکش طلا به چشم می‌خورد (تصویر 17).

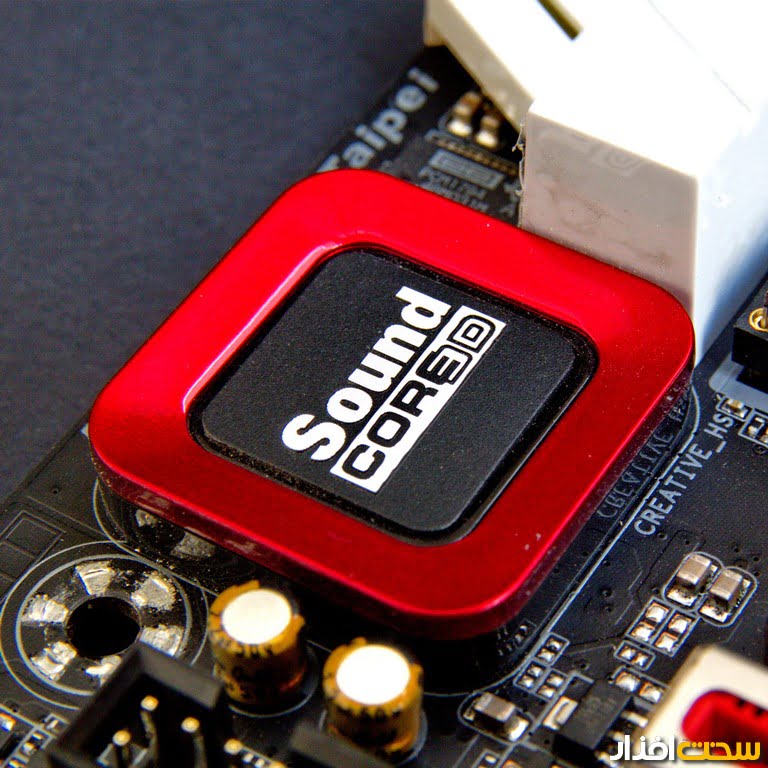

 در قسمت صدا گیگابایت مانند ایسوس برای این مادربرد سنگ تمام گذاشته است. استفاده از آخرین نسخه کارت صدای Sound Blaster شرکت کریتیو نوید صدایی بسیار پرقدرت و شفاف را می‌دهد. صدا پس از تولید، از پردازشگر چهار هسته ای صدا گذشته و با ورود در داخل خازن‌های طلایی Nichicon نویزهای آن کاهش می‌یابد و سپس بعد از گذشتن از آمپ، آماده شنیدن می‌شود (تصویر 18).

 شما می‌توانید صدایی به قدرت 120 دسی بل را از این کارت صدای آنبرد بشنوید و با لبخند رضایت از خرید خود خرسند شوید. نرم افزار استفاده شده برای صدا در این محصول با رابط کاربری جذاب و کامل، تمام تنظیمات را در دسترس کاربر قرار می‌دهد. زمانی که برای نصب درایورهای مادربرد اقدام می‌کنید مانند دیگر مادربردها با نرم افزارهای جانبی برمی خورید و در صورت نصب کردن آنهاست که می‌توانید از تمام امکانات مادربرد خود استفاده کنید. در این میان می توان به نرم افزارهای 3D OSD،@BIOS، Ambiend LED ،AutoGreen، Cloud Station، EasyTune، EasyRAID، FastBoot و SmartKeyboard اشاره کرد. نرم افزار دیگری که برای این مادربرد در نظر گرفته شده Intel Extreme Tuning Utility است (تصویر 19).

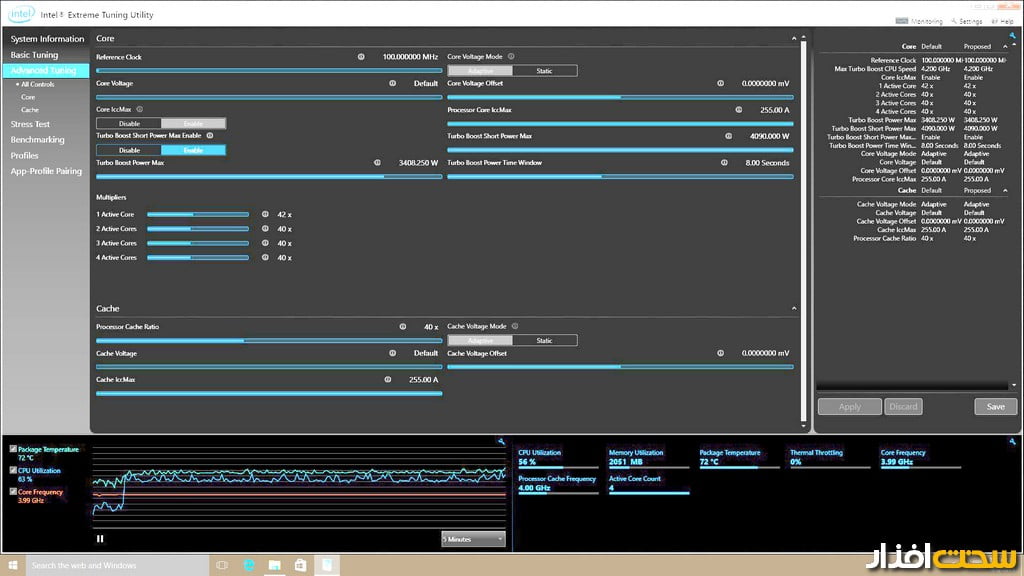

 این نرم افزار با تنظیمات کامل شما را برای رسیدن به حداکثر کارآیی قطعات کمک می‌کند و می‌توانید قطعات را اورکلاک هم بکنید. در این نرم افزار موردی که به چشم می‌خورد قسمت بنچمارک است که بودن آن با وجود بنچمارک های معتبری همچون 3DMARK ،PCMARK و … ضروری نیست و نمی‌توان از آن به عنوان مرجع استفاده کرد. یکی از ویژگی‌هایی که امروزه برای گیمرها مهم است بازی‌های آنلاین است. در گذشته گیمرها با مشکلات زیادی برای این امر روبه رو بودند ولی با گذشت زمان و تولد تکنولوژی‌های جدید این مساله رو به بهبود است. گیگابایت برای این دسته از کاربران تکنولوژی 2 Killer GbE+1 Killer WIFI را در نظر دارد. در این تکنولوژی کاربر می‌تواند در هنگام برقراری شبکه بیشتر مشغول بازی باشد تا منتظر برقراری ارتباط و جابه جایی دیتا. برای تعویض سریع کارآیی سیستم، نرم افزار Easy Tune پیش روی شماست و می‌توانید با یک کلیک یکی از حالت‌های ECO(حداقل کارآیی)، Default(پیش فرض)، OC(حداکثر کارآیی) و Auto Tuning (انتخاب بهترین حالت بر اساس کارآیی سیستم) را برای سیستم خود انتخاب کنید. نور پردازی محصول گیگابایت را می توان زیباترین در بین رقبا دانست (تصویر 20).

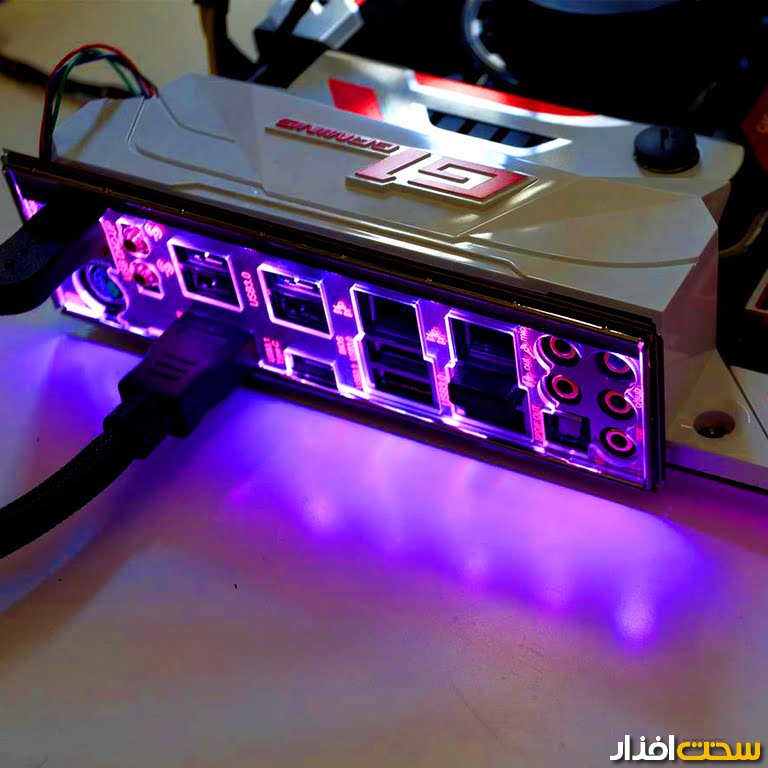

 بیشترین تعداد LED به کار رفته برای جلوه‌های نورپردازی مربوط به این مادربرد است. هنگامی که برای اولین بار این مادربرد را روشن می‌کنید از نورپردازی آن شگفت زده می‌شوید و تا مدت‌ها این مساله برای شما جذاب خواهد بود، مخصوصا درهنگام تاریکی اتاق. این نورپردازی در اکثر نقاط مادربرد دیده می‌شود و می‌توانید با استفاده از نرم افزار Ambeient LED این نورها را کنترل کنید. هفت رنگ مختلف برای نورپردازی انتخاب شده است و می‌توانید از بین آنها یک رنگ را انتخاب کنید یا با تنظیم آن چرخه رنگ را داشته باشید و از تمام رنگ‌ها در این نورپردازی استفاده کنید. در این نرم افزار می توان رنگ‌ها، نوع نمایش و مدت زمان را کنترل کرد. محیط بایوس مادربرد بسیار کامل است و با رابط کاربری جذاب می توان به راحتی به موارد دلخواه دست یافت و تغییرات را روی آن اعمال کرد. بایوس دستگاه هم با تکنولوژی (DualBios (2×128Mbit flashبهترین کارآیی را برای کاربر فراهم می‌کند. آپدیت بایوس چه از طریق نرم افزار مربوطه و چه از طریق سیستم بوت به راحتی انجام می‌شود و بهتر است در اولین فرصت برای آپدیت آن اقدام شود. در بخش تجهیزات و لوازم موجود در جعبه برای هر مادربرد، این محصول بیشرین میزان لوازم را در میان رقبا دارا بود (تصویر 21).

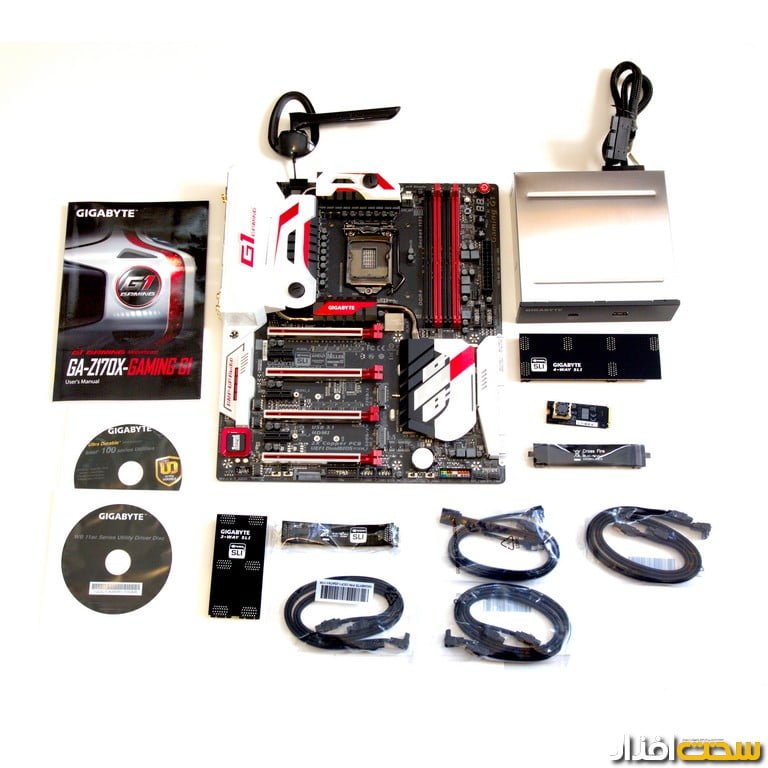

 اقلام داخل جعبه شامل دفترچه راهنما، دو سی دی مربوط به درایورها، 4 کابل SATA، یک پل ارتباط SLI، یک پل ارتباط 3WAY SLI، یک پل ارتباط 4WAY SLI، یک پل ارتباط CrossFire، یک کانکتور ارتباطی M.2، باکس USB 3.1 که دارای یک پورت Type-A و یک پورت Taype-C است، آنتن ارتباط بی سیم و خود مادربرد هستند. این مادربرد در تست‌های انجام شده خود را خوب نشان داد و با عملکرد بی نقص و چهره ای دوست داشتنی می‌تواند آینده ای درخشانی را در بازارهای جهانی ببیند.

ECS Z170 CLAYMORE

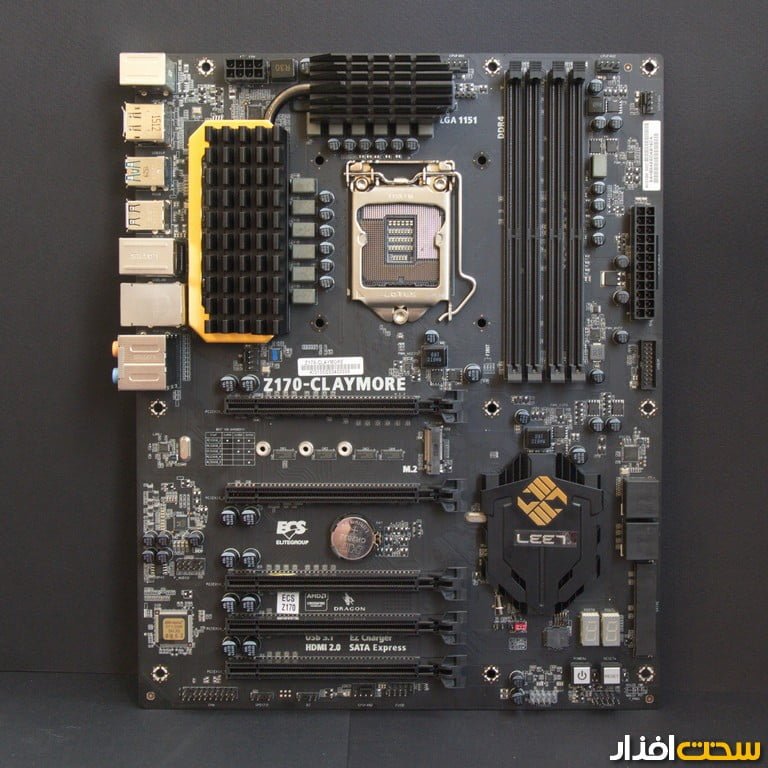

آخرین مادربرد این بررسی محصولی است از شرکت الایت گروپ. این مادربرد که سومین عضو از این بررسی به حساب می‌آید با چهره ای ساده و به دور از هر گونه پوشش خاصی پا به میدان مسابقه گذاشته است. رنگ بند در این مادربرد تنها با رنگ مشکی ارائه می‌شود که تنها رگه‌هایی از رنگ زرد در آن یافت می‌شود (تصویر 22).

 در این محصول مانند دو رقیب دیگر شاهد قاب پلاستیکی محافظ نیستیم و این چهره ساده، این مادربرد را از رقیبان خود چند قدم عقب انداخته است. کیفیت ساخت مادربرد مناسب است و با استفاده از قطعات با کیفیت می توان تا مدت ها از این موضوع خوشنود ماند. ابعاد این محصول هم مانند مادربردهای ایسوس و گیگابات، در رده مادربردهای فول سایز قرار می‌گیرد. استفاده از سوکت 1151 در CLAYMORE و پشتیبانی از پردازنده‌های core i3/5/7 کاربر ار از محصولی به روز مطلع می‌سازد. در محصولات ECS تنها مادربردی که با چیپ ست Z170 ارائه می‌شود همین مادربرد است و برای علاقه مندان به این برند انتخاب تنها یک مادربرد موجود در سبد این شرکت، شاید موضوع جذابی نباشد. در بخش حافظه، استفاده از 4 اسلات رم DDR4 که حداکثر تا میزان 64 گیگابایت قابل ارتقا است دیده می‌شود (حداکثر فرکانس کاری حافظه در این مادربرد درصورت اورکلاک کردن به مقدار 3200 مگاهرتز می‌رسد). استفاده از 5 اسلات PCI-Express 3 با تکنولوزی X16 تعداد بیشتری را به نسبت رقیبان نشان می‌دهد ولی در این میان نبود اسلات PCI Express 2 برای اتصال قطعات جانبی، دست کاربر را برای مصارف حرفه ای می‌بندد (تصویر 23).

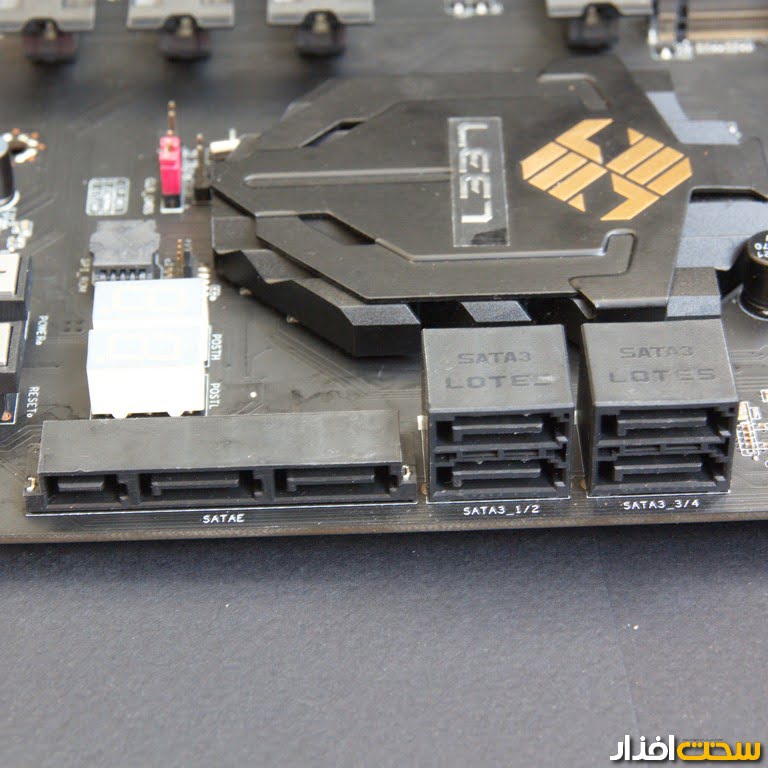

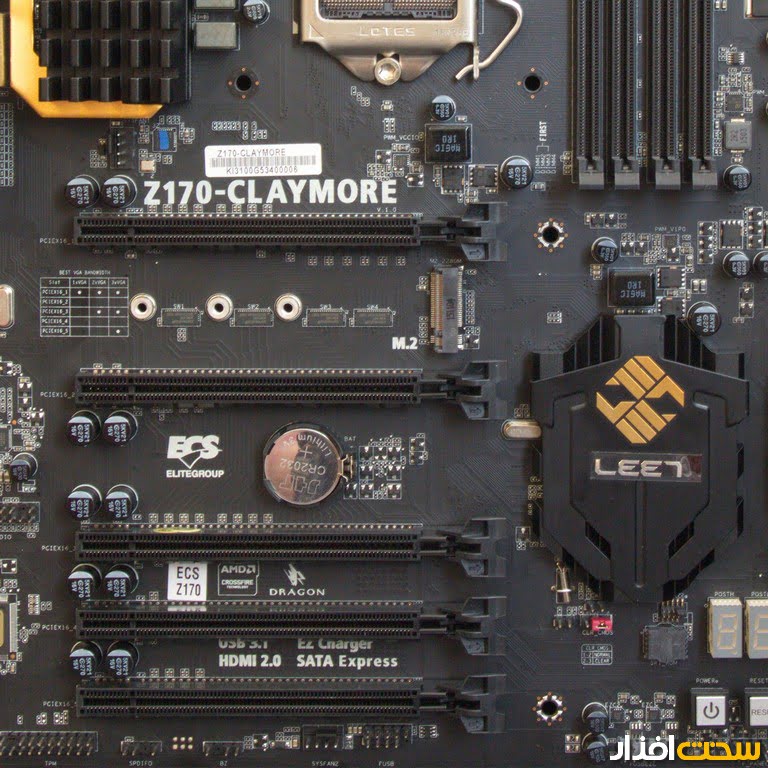

 وجود یک اسلات M.2 سبب ارتباط مادربرد به SSD(برای مدل‌های 2242/2260/2280) با بالاترین سرعت که در این سال‌ها برای کابران حرفه ای و چه غیر حرفه ای بسیار کاربردی و ضروری است. در قسمت ذخیره سازی وجود 4 پورت SATA 3 با سرعت 6Gb/s و یک پورت SATA Express connectors به همراه پشتیبانی از تکنولوژی RAID0/5/10، می‌تواند نیاز کاربران را تا حدودی برآورده کند (تصویر 24).

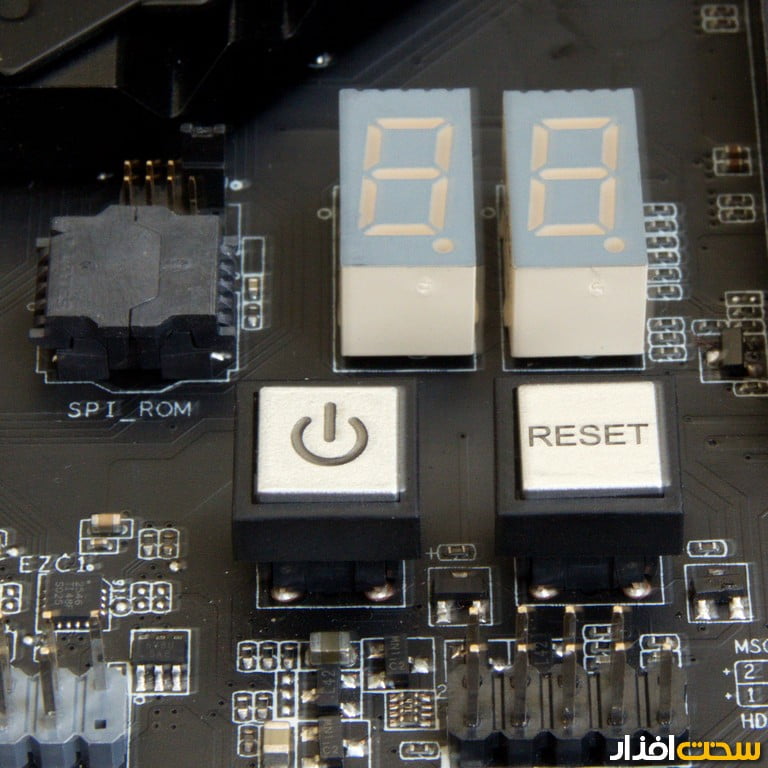

 در پایین‌ترین بخش مادربرد و در سمت راست، دکمه‌های پاور و ریستارت به همراه صفحه¬نمایش نشان دهنده کدها حظور دارند (تصویر 25).

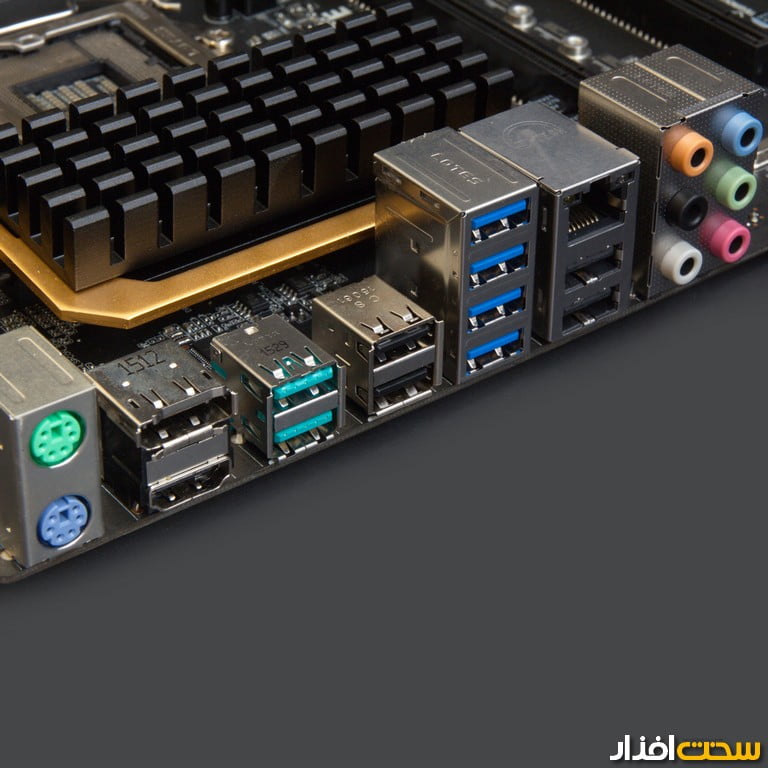

 برای کاربرانی که نیاز به تعداد بیشتری از کارت‌های گرافیک روی مادربرد دارند استفاده از  2Way و 3Way برای کارت‌های رادئون امکان پذیر است. برای خنک سازی کیس و پردازنده برای این مادربرد دو کانکتور برای فن پردازنده و سه کانکتور برای فن سیستم در نظر گرفته شده است. در پنل پورت‌ها شاهد دو کانکتور PS/2 که یکی برای کیبورد و دیگری برای موس است (دلیل استفاده از دو کانکتور را در این بازاری که دستگاه‌ها همه با پورت‌های USB ارائه می‌شوند را نمی‌دانیم)، یک عدد Display port، یک عدد پورت HDMI 2.0 که قابلیت نمایش تصاویر با رزولوشن 2160×3840 را با نرخ 60 فریم در ثانیه دارا است، دو پورت USB 3.1 که در کلاس Type-A قرار دارند (فاقد Type-C) چهارپورت USB 3.0، چهار پورت USB 2.0، یک پورت LAN و جک‌های 3.5 میلی متری صدا هستیم (تصویر 26).

 ابعاد سینک‌های خنک کننده مادربرد هم برای نصب خنک کننده‌های بزرگ مناسب است و میتوان به راحتی در محیط خلوت مادربرد خنک کننده‌های بادی بزرگ را هم نصب نمود (تصویر 27).

 برای حفاظت از تخلیه بار الکترواستاتیکی برای این مادربرد تکنولوژی ESD در نظر گرفته شده است که به منظور افزایش دوام و طول عمر مادربرد بسیار ضروری است. در قسمت بایوس مادربرد شاهد رابط کاربری هستیم که سعی در آسان کردن استفاده از قسمت‌های مختلف برای کاربر صورت گرفته است و پوسته ظاهری جذابی را در این قسمت شاهد هستیم. کاربر در این قسمت می‌تواند از ریزترین جزئیات قطعات مطلع و در صورت تمایل برای تغییرات در کارآیی آنها اقدام کند و به راحتی اقدام به آپدیت بایوس دستگاه کند. برای بازی‌های آنلاین در CLAYMORE از تکنولوژی Realtek Gaming Ethernet استفاده شده است که طبق ادعای شرکت سریع تر و هوشمند تر به این مبحث می‌پردازد (تشخیص خودکار هر برنامه و پردازش آن برای برقرای سریع ارتباط و زمان تاخیر کم در این بازی‌ها). سرعت انتقال داده‌ها در این مادربرد به صورت استاندارد در M.2 و SATA Express به مقدار 16Gb/s و در USB 3.1 به مقدار 10Gb/s است. برای اورکلاک پردازنده در این مادربرد از تکنولوژی LEET Boost استفاده شده است که نسبت به تکنولوژی اینتل (INTEL Turbo Boost) به مقدار 122 درصد ارتقا پیدا کرده است و کاربر می‌تواند در کمترین زمان فرکانس پردازنده را بالا ببرد و ازامتیازات بالا و اجرای بهتر بازی‌ها لذت ببرد. در این محصول در بخش صدا شاهد کارت صدای Realtek ALC1150 هستیم که صدایی رسا و شفافی را برای شنیدن کاربران فراهم می‌کند. محیط نرم افزار صدا مناسب است و می توان از امکانات آن به سادگی استفاده کرد و با تغییرات از صدای پخش شده لذت برد. از نرم افزارهای استفاده شده در این مادربرد می توان به eSF(برای کنترل فن‌ها)، eDLU(برای آپدیت درایورها) و eBLU(برای آپدیت بایوس) اشاره کرد. خلوت‌ترین و کوچک‌ترین جعبه را در میان مادربردهای حاضر در بررسی این محصول دارد. وسایل موجود در مادربرد شامل دفترچه راهنما، 4 کابل SATA، سی دی درایور مادربرد، پنل I/O و خود مادربرد است که در صورت استفاده از چند گرافیک، پل‌های ارتباطی را کاربر باید تهیه کند (تصویر 28).

نکته

* در صورت تهیه یکی از این مادربردها بایوس آن را حتما آپدیت کنید.

* در هنگاه نصب حافظه به میانبر DIMM توجه داشته باشید تا از اولویت استفاده از اسلات ها مطلع شوید.

* به دفترچه راهنما مادربرد مراجعه کرده و از پیشنهادات شرکت مربوطه برای استفاده از پردازنده و حافظه استفاده کنید تا شاهد کارآیی بهتری از مادربرد باشید.

* بعد از نصب حافظه، در قسمت محیط بایوس از پروفایل حافظه برای حداکثر فرکانس رم استفاده کنید.

* البته پین‌های استفاده شده روی سوکت پردازنده بسیار حساس هستند و با کوچک ترین خطا جابه جا می‌شوند.

سیستم استفاده شده برای این بررسی

پردازنده Intel core i7 6700K

هشت گیگابایت حافظه Corsair Vengeance LPX DDR4

پاور COOLER MASTER 780W

کارت گرافیک ASUS STRIX R9 FURY

داریو SSD مدل ADATA SX900 128GB
