اوایل شهریور کمپانی AMD یک عضو دیگر به مجموعه کارت های گرافیک جدید خود از سری R9 و با نام R9 285 افزود تا به شکل بهتری با کارت گرافیک GTX 760 رقابت کند. پس از آن کمپانی های مختلف سازنده کارت گرافیک دست به تولید کارت های گرافیک مختلف بر پایه R9 285 کردند. کمپانی گیگابایت هم دست به کار شده و نسخه اورکلاک شده آن را به همراه خنک کننده سری windforce معرفی کرده است. اواخر هفته قبل این کارت گرافیک بدستمان رسید و تصمیم گرفتیم پیش از هر چیز به کالبد شکافی این کارت گرافیک جدید بپردازیم.
بسته بندی این کارت گرافیک مشابه با دیگر تولیدات گیگابایت بوده و البته ابعاد کوچکتری دارد. ابزار های همراه کارت گرافیک نیز شامل دو مبدل برق Molex به شش پین است. در این کارت گرافیک خبری از پل CrossfireX نیست، زیرا برای Crossfire کردن این کارت گرافیک نیازی به این پل نخواهد بود. طول این کارت گرافیک 261 میلیمتر است و به همین خاطر میتوان آن را در اکثر کیس های خانگی و بدون نگرانی از جا نشدن کارت گرافیک جای داد. کارت گرافیک R9 285 از DirectX 11.2 و OpenGL 4.4 پشتیبانی می کند.

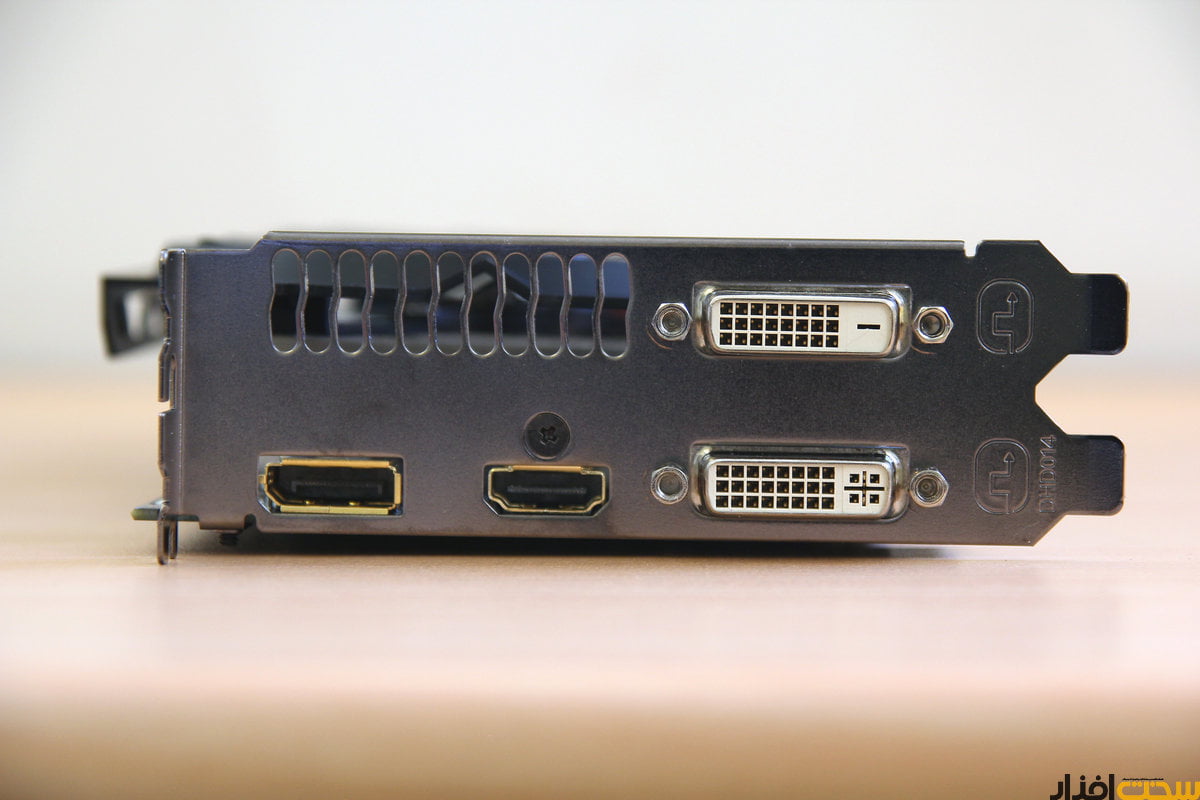

در این کارت گرافیک دو خروجی DVI، یک خروجی HDMI و یک خروجی DisplayPort قرار گرفته است. این کارت گرافیک از خروجی تصویر 4K و همچنین Eyefinity نیز پشتیبانی می کند.

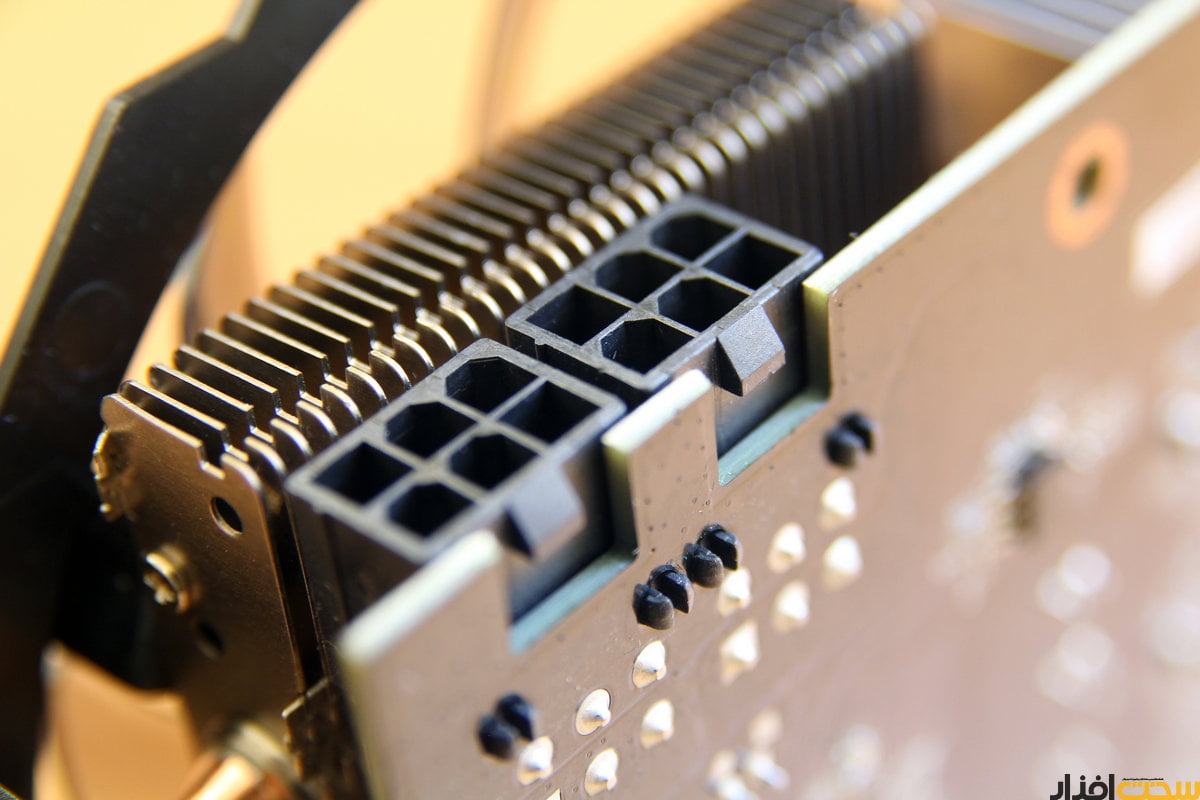

دو اتصال برق شش پین نیاز این کارت گرافیک را تامین می کند. گیگابایت یک منبع تغذیه حداقل 500 واتی را برای این کارت گرافیک توصیه کرده است.

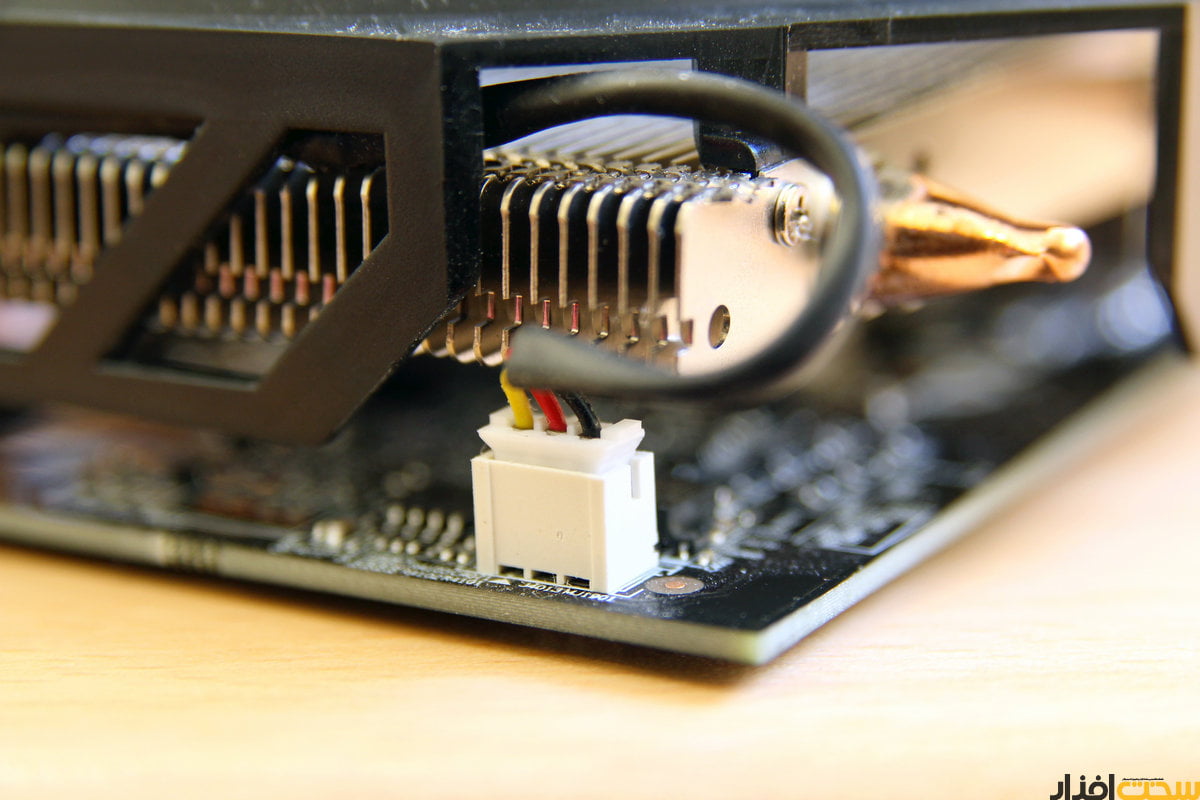

دو فن خنک کننده به کمک یک اتصال سه پین به بورد کارت گرافیک متصل شده اند.

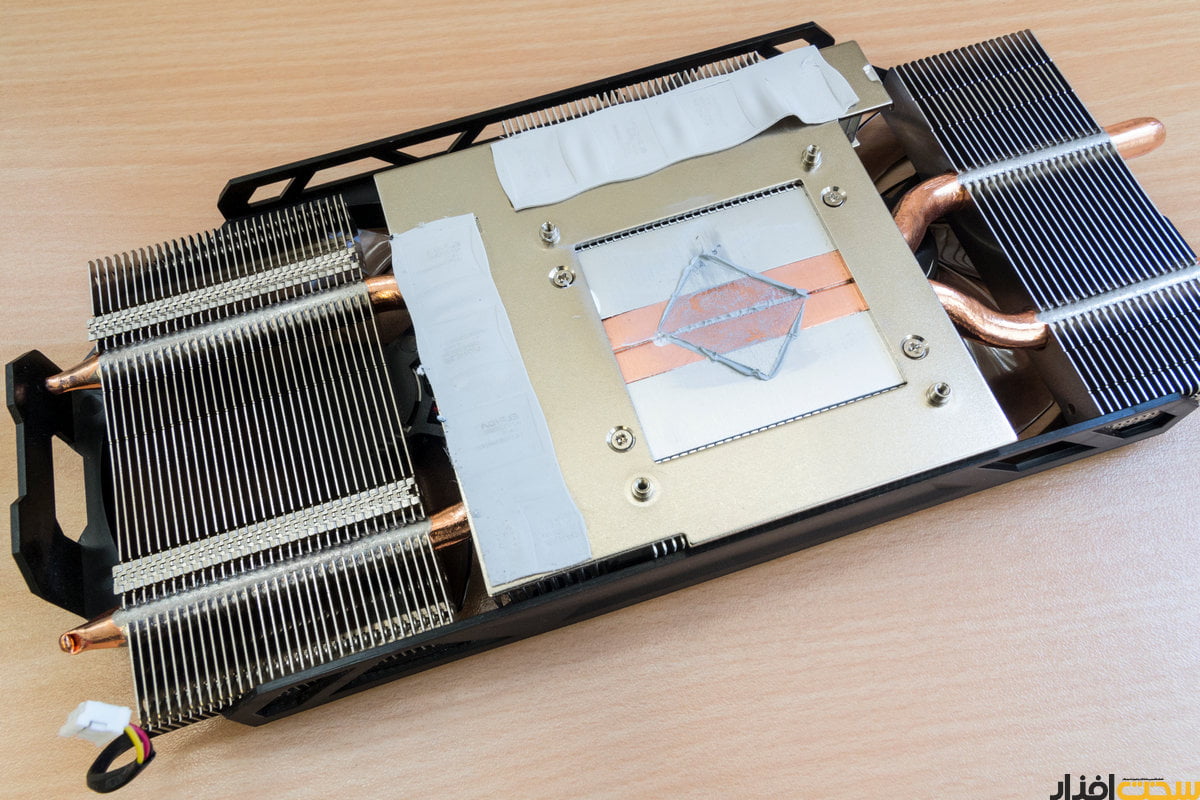

خنک کننده شامل سه هیت سینک آلومینیومی و دو لوله انتقال حرارت می شود که مستقیماً با پردازنده گرافیکی در ارتباط هستند. یک صفحه آلومینیومی دیگر نیز به اتصال به ماژول های حافظه گرمای آن ها را جذب می کند. دو فن بزرگ و کم صدا هوا را به داخل هیت سینک ها می دمند.

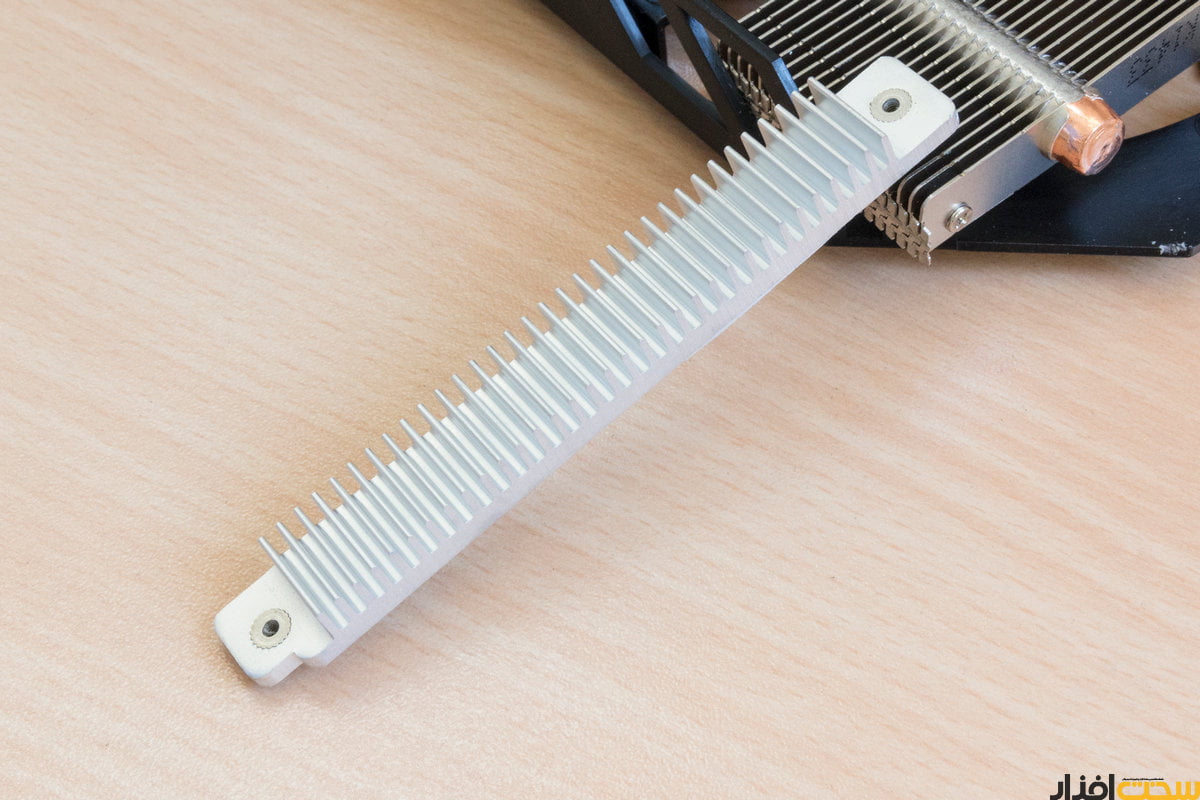

MOSFET ها نیز به کمک یک هیت سینک ساده آلومینیومی پوشانده شده اند.

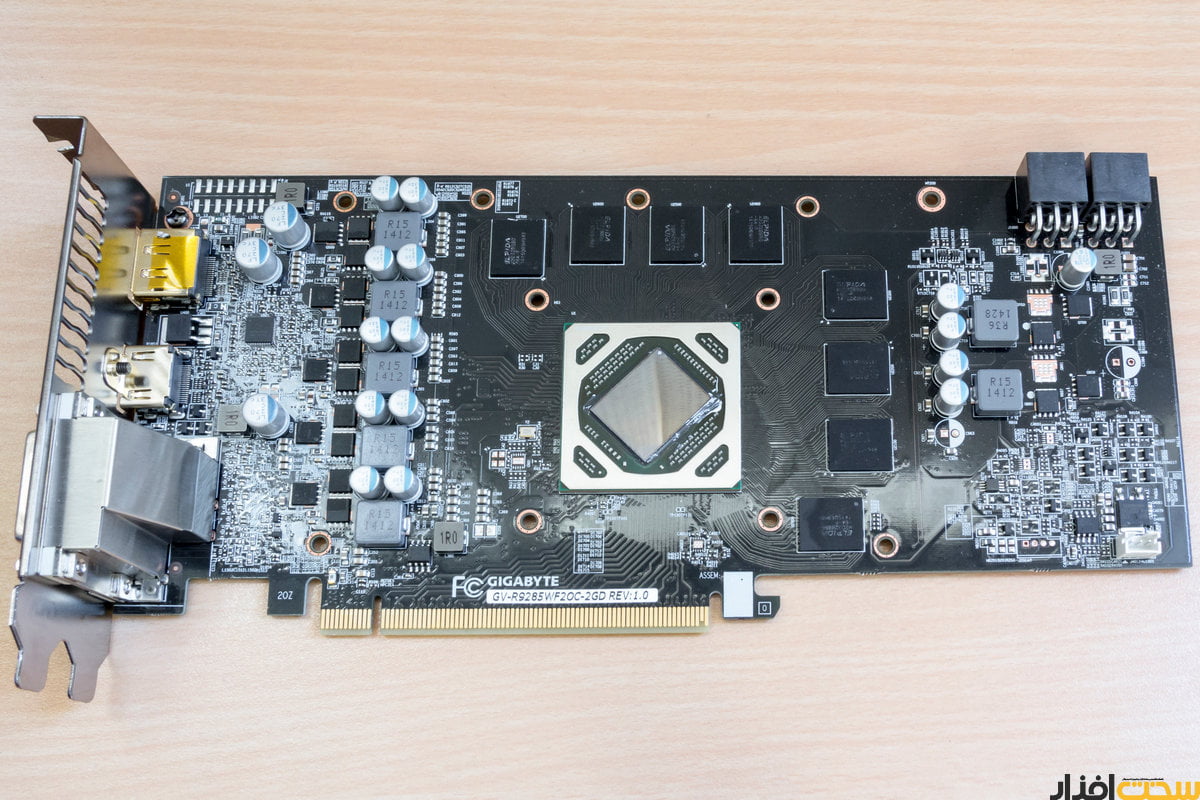

نمایش کلی بورد کارت گرافیک

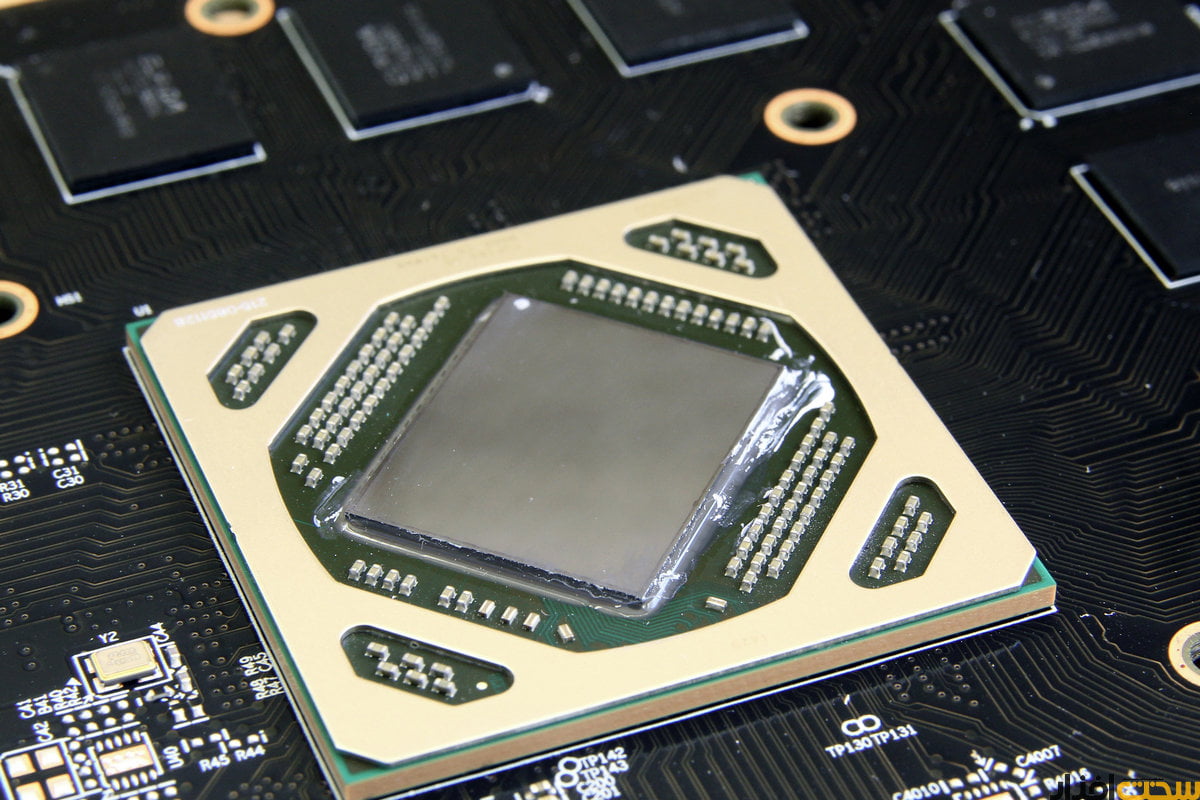

پردازنده گرافیکی R9 285 از معماری جدیدی به نام Tonga با ترانزیستور های 28 نانومتری ساخته شده است. Tonga دارای 1792 پردازشگر جریانی است و در کل توان مصرفی پایین و گرمای کمی دارد (به همین علت گیگابایت از خنک کننده ای نسبتاً ساده برای این کارت گرافیک استفاده کرده است). فرکانس هسته نسبت به مدل مرجع اورکلاک شده و از 918 به 973 مگاهرتز رسیده است.

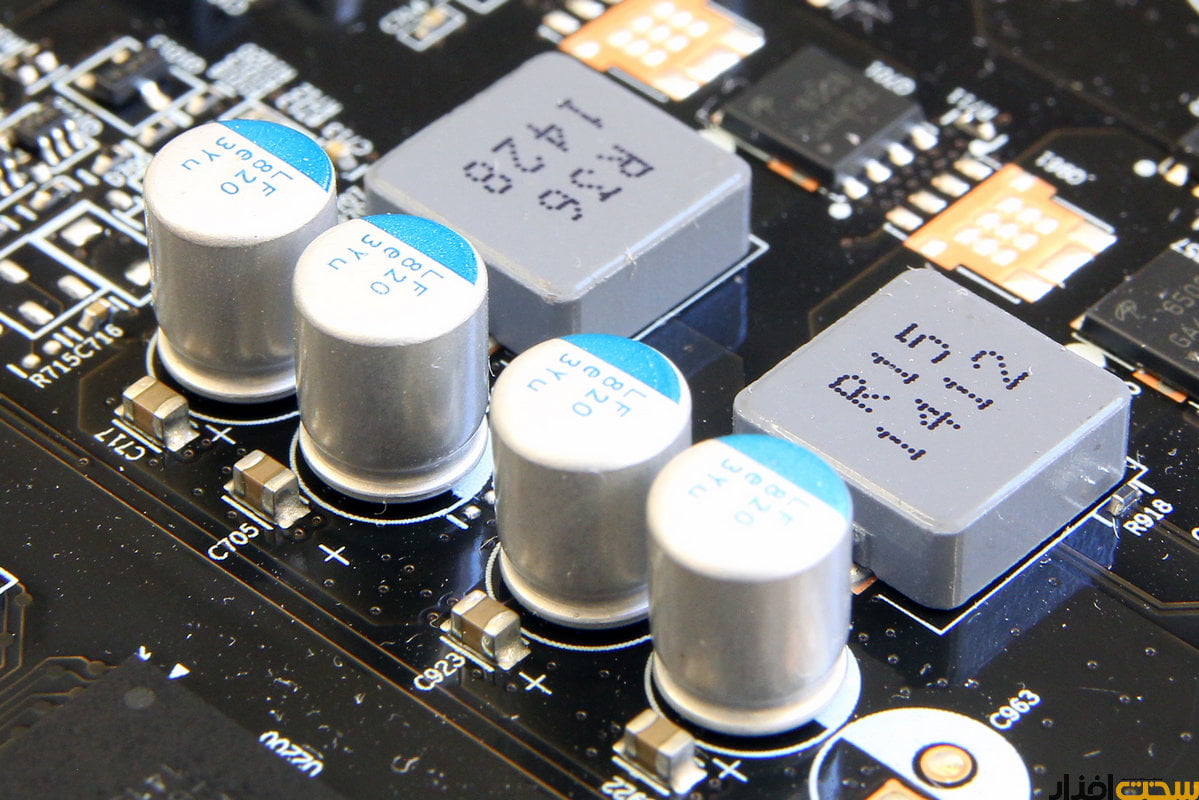

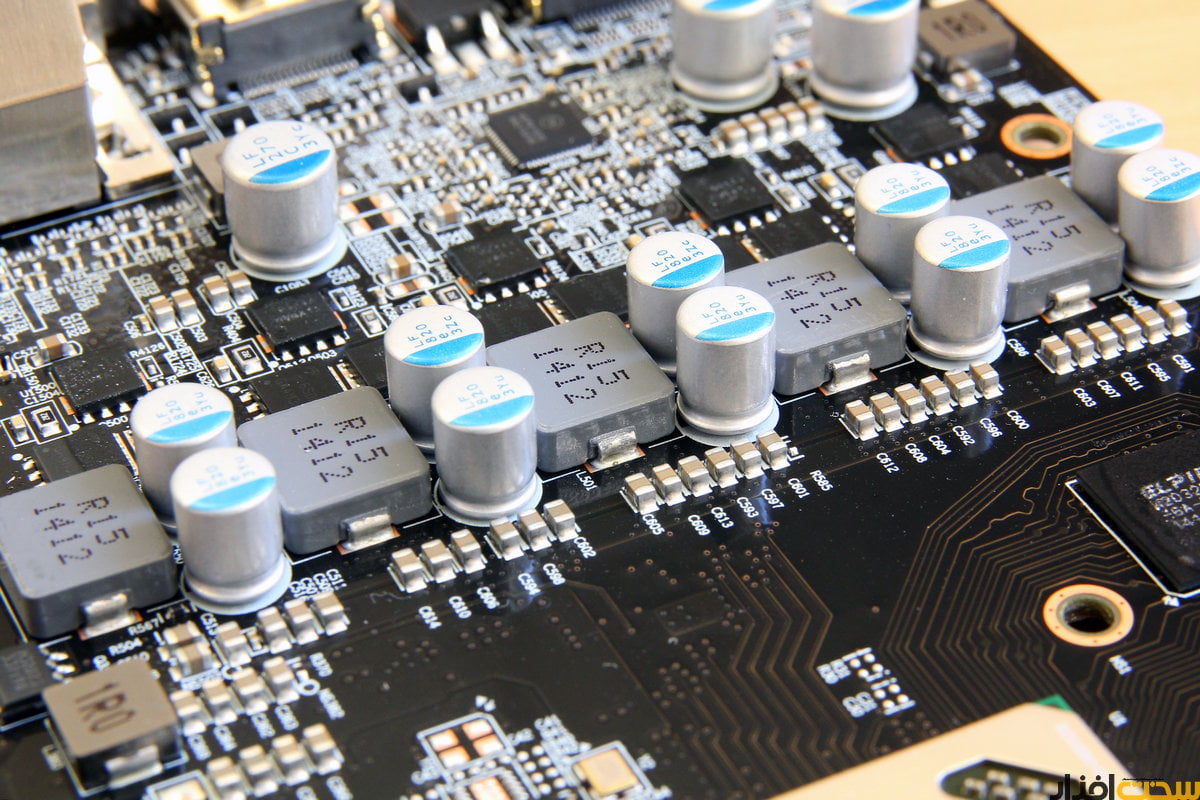

مدار رگولاتور از دو بخش تشکیل شده است. در سمت راست بورد، دو فاز برای تامین توان مورد نیاز حافظه ها قرار گرفته و در سمت چپ نیز پنج فاز برای تامین برق پردازنده گرافیکی قرار گرفته است.

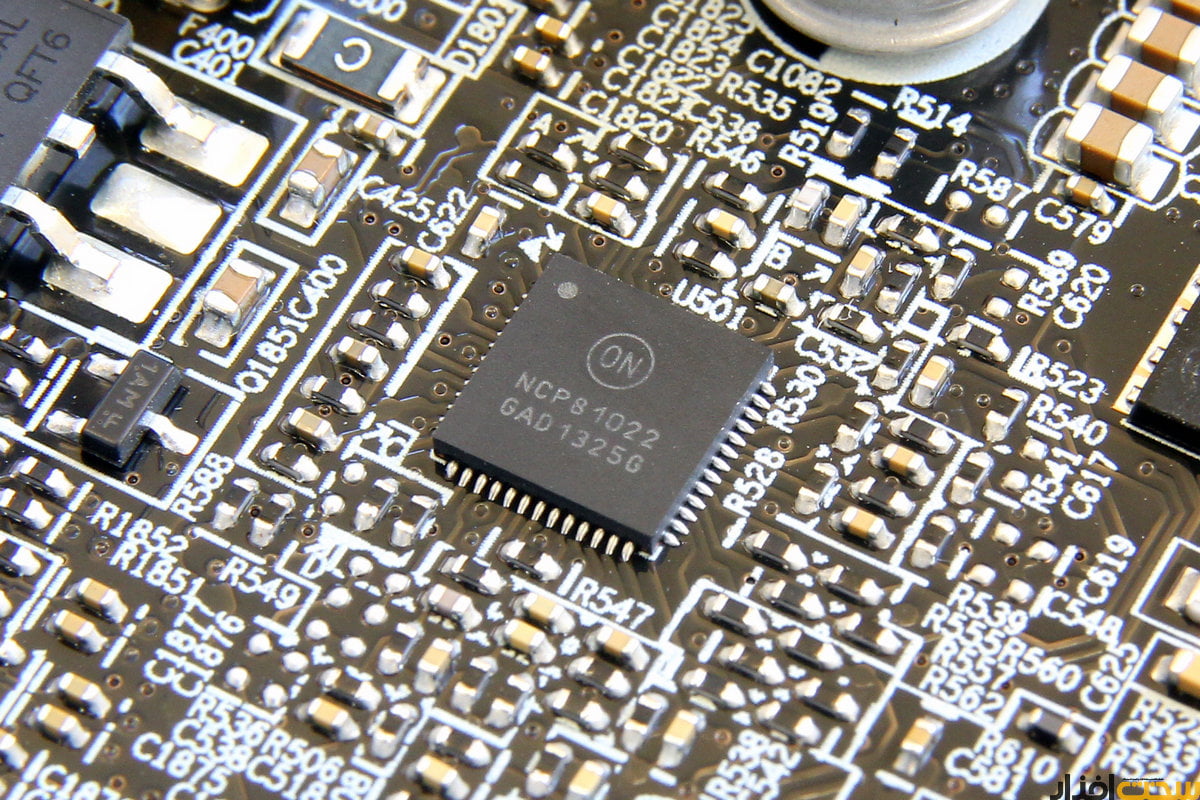

کنترلر دیجیتال مدار رگولاتور در نزدیکی مدار رگولاتور مخصوص پردازنده گرافیکی قرار گرفته است.

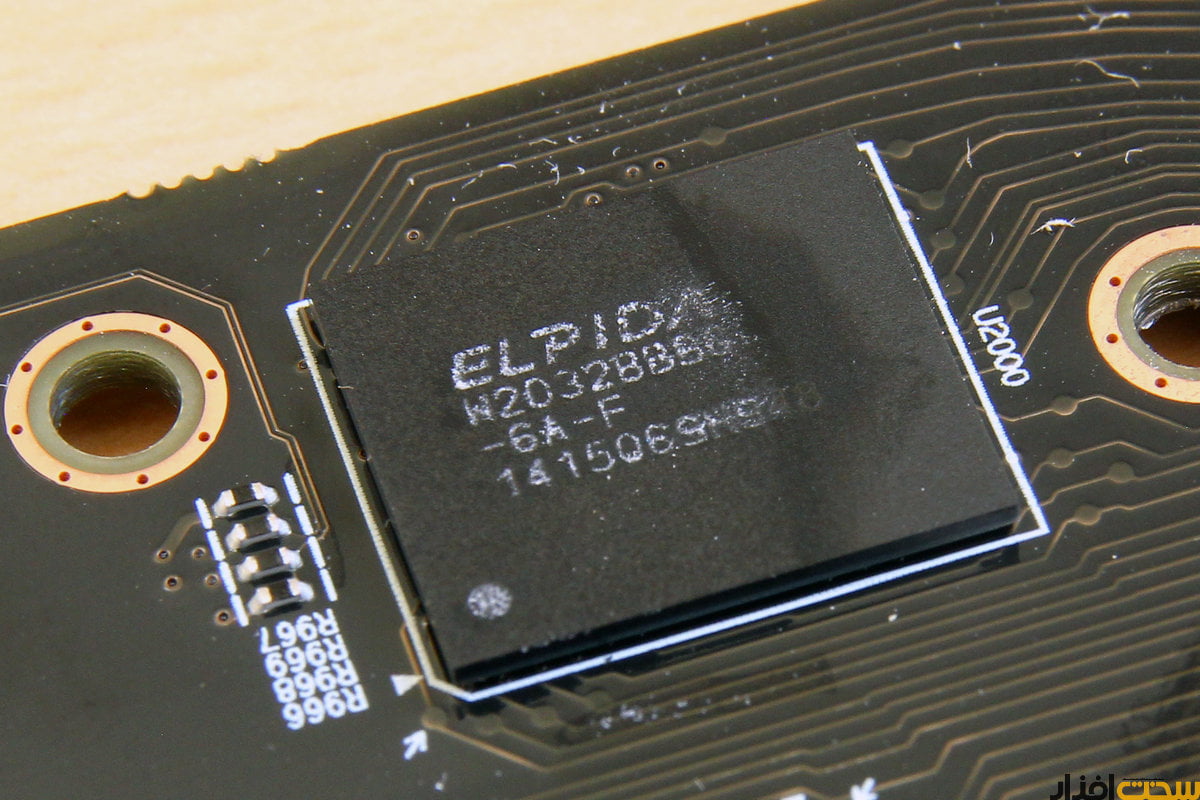

در کل دو گیگابایت حافظه GDDR5 با فرکانس موثر 5500 مگاهرتز برای این کارت گرافیک در نظر گرفته شده است. حافظه گرافیکی از طریق رابط حافظه 256 بیت با پردازنده گرافیکی در ارتباط است.
