مروری اجمالی بر 12 مادربورد مجهز به چیپ ست Z87 اسوس

طرح مادربوردهاي ايسوس:

سرانجام مهندسان Asus به تغيير نحوه رنگ بندي مادربوردهاي خود رضايت داده و اين بار ترکيب رنگ هاي طلايي، سياه و سفيد را در بورد شاهد خواهيم بود. همچنين همانند مادربوردهاي الايت گروپ از چندين انس طلا در نقاط فلزی و مدارات استفاده شده که نتيجه آن چيزي جز رسانايي بيشتر نخواهد بود. البته استفاده از طلا در مادربرد، دليلي بر افزايش کارايي نشده و مي توان آن را به نوعی بازاريابي برای کسب سود بیشتر تلقي کرد.

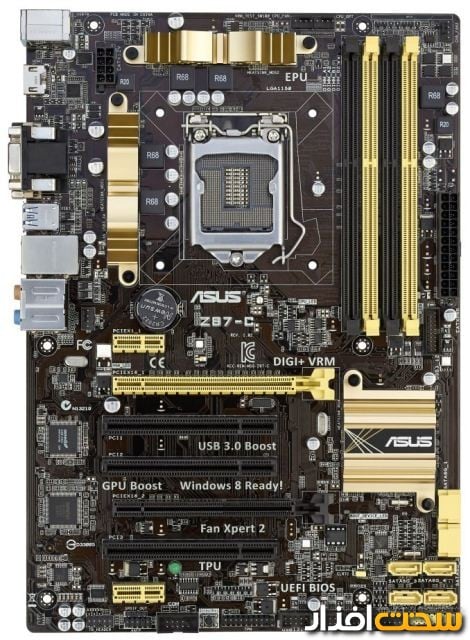

 ASUS Z87-C

اين مدل يکي از نمونه هاي مقرون به صرفه بوده و از لحاظ ظاهري تقريبا مشابه با مادربورد Z77-HD4 گيگابايت خوانده می شود. پنج کانکتور فن بر روي اين مادربورد قرار دارد که ممکن است در نگاه اول چندان به چشم نيايد اما اگر از افرادی هستید که می خواهید سیستم خود را به انواع وسایل خنک کننده تجهیز کنید، این مورد بسيار کاربردي خواهد بود. شش پورت ساتا 3، دو رابط PCI 3.0، کارت صداي هشت کاناله Realtek، پورت هاي USB 3.0 و خروجي هاي تصوير HDMI، DVI و VGA ساير امکانات ASUS Z87-C را شامل مي شوند. محیط بایوس به طور کامل تغییر یافته و رابط کاربری بسیار ساده آن، دست کاربر را برای اعمال تنظیمات مختلف باز می گذارد.

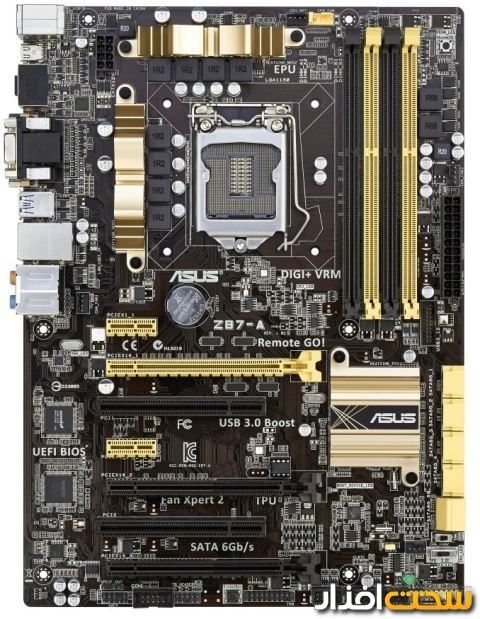

ASUS Z87-A

درج حرف A در انتهاي نام مادربورد، به ما مي گويد اين محصول از امکانات و قيمت بيشتري نسبت به مدل قبلي برخوردار است. سه اسلات PCI 3.0 براي مادربورد در نظر گرفته شده که امکان راه اندازي ترکيب SLI و CrossFireX فراهم مي سازند. با بهره گيري از فناوري اختصاصي Remote Go! نيز مي توان سيستم را به يک سرور DLNA تبديل کرده و يک شبکه بي سيم خانگي راه اندازي کرد. در زير پورتهاي ساتا، مي توان حضور کليد TPU را احساس کرد که با فشردن آن در مصرف توان (بسته به شرایط کاری) تا حدود زیادی صرفه جويي خواهد گردید. از ديگر امکانات ASUS Z87-A مي توان به شش پورت ساتا 3، مدار تغديه شش فاز و چهار اسلات حافظه اشاره کرد.

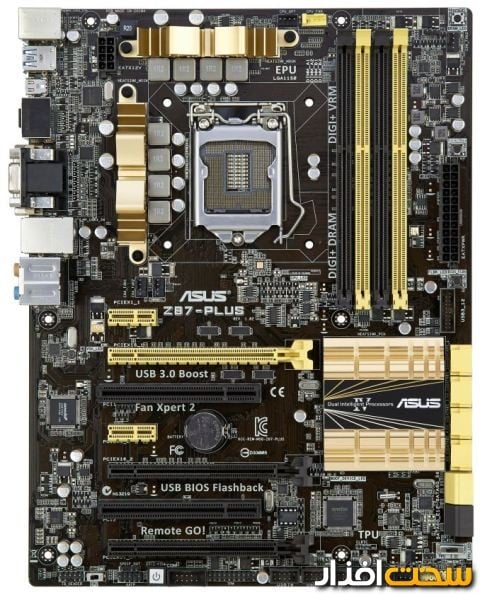

ASUS Z87-Plus

گرچه اين مادربورد نماي بي آلايشي دارد اما با نگاهي دقيق تر به مشخصات آن، متوجه اصل داستان خواهيد گردید! مدار رگلاتور هشت فاز Z87-Plus توسط مدار ولتاژ DIGI+ VRM کنترل شده و بهينه سازي هاي مختلفي بر روي آن اعمال شده تا از هر حيث براي اورکلاک آمادگي لازم را داشته باشد. دو هیت سينک آلومينيومي به نسبت کوچک نيز دفع حرارت اين قسمت را بر عهده مي گيرند. ويژگي USB 3.0 Boost از پروتکلي ويژه بهره برده و سرعت انتقال اطلاعات در هنگام استفاده از تجهيزات ذخيره سازي سازگار را افزايش مي دهد. فناوري Fan Xpert 2 نيز مي تواند تمامي فن هايي که به مادربرد متصل مي شوند را کنترل کرده و حتي بر اساس تنظيمات شما فعاليت کنند. مي توانيد از ميان حالات مختلفي مانند Turbo، Silent، Standard و حتي ايجاد يک پروفايل بر اساس تنظيمات شخصي، سرعت چرخش فن ها را کاهش يا افزايش دهيد. در اين حالت مي توانيد هنگام استفاده از تعداد زيادي فن، با تنظيم آنها روي حالت Silent از سر و صداي آنها فرار کنيد! دکمه خاموش و روشن، دکمه TPU جهت نظارت بهتر بر توان مصرفي و سه اسلات PCI 3.0 در ليست مشخصات اين مادربورد جاي مي گيرند.

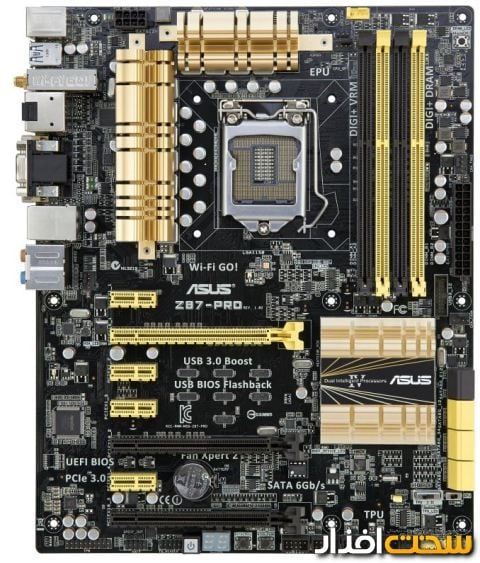

ASUS Z87-Pro

يکي از زيباترين و پر امکانات ترين مادربوردها بررسي ما که اسوس اميد دارد افتخارات بسياري را حاصل از فروش اين مادربورد کسب کند. در همان برخورد نخست، متوجه خواهيد گردید که اين مادربورد به نحوی کاملا ويژه براي امور گيم و مدیا طراحي شده است. بهره گيري از خازن هاي با کيفيت جامد ژاپني، چوک ها و ماسفت هاي با شدت جريان بالا، همگي طول عمر بالاي سيستم را نويد مي دهند. گرچه مدار رگلاتور حرارت چنداني توليد نمي کند اما اسوس با تعبيه دو هیت سينک ضخيم سعي دارد تا دوستدران بازي را بيش از پيش راضي نگه دارد. اگر نمي خواهيد به اين زودي ها مزاحم بخش گارانتی شويد، ايسوس قابليتي با عنوان USB BIOS Flashback  را در نظر گرفته تا پس از بروز مشکل در به روز رساني بايوس، تنها با اتصال حافظه فلش حاوي يک نسخه از بايوس مادربرد و فشردن کليد مخصوص، بايوس به طور کامل به روز رساني شده و مشکل راه اندازي سيستم نيز حل خواهد گردید. دکمه خاموش و روشن، Debug LED، هشت پورت ساتا و شش پورت USB 3.0 تنها قسمتي از قابليت هاي Z87-Pro محسوب مي شوند.

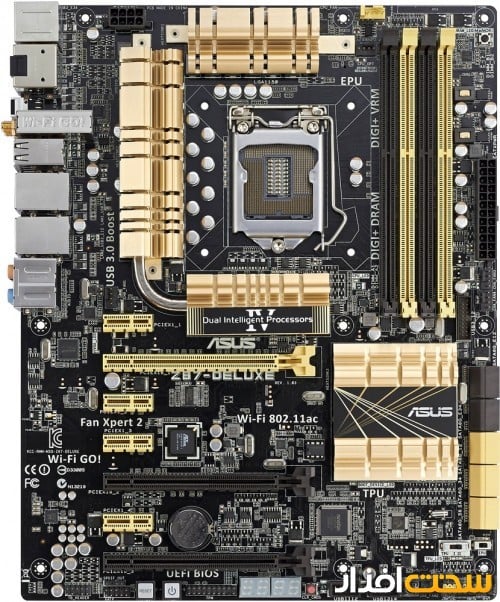

ASUS Z87-Deluxe

اين مادربورد موفق به دريافت نشان Editor’s Choice از وب سايت معتبر Anandtech گرديده و گزينه اي ايده آل براي کساني است که تشنه قدرت پردازشي هستند. دو هیت سينک آلومينيومي که با يک لوله انتقال حرارت به يکديگر متصل شده اند، وظیفه خنک سازي مدار تعذيه را بر عهده مي گيرند. وجود چيپست PLX 8747 سبب گردیده تا بتوان از سه کارت گرافيک با سرعت هاي x16/x8/x8 و x8/x4/x4 در حالت SLI و CrossfireX استفاده کرد. همچنين پشتيباني از نسل جديد رابط بي سيم 802.11ac باعث شده پهناي باندی فوق العاده در هنگام اتصال به شبکه پديد آيد. همچنین ایسوس برای کاربران حرفه ای و اورکلاکرها، نقاطي را براي محاسبه دقيق ولتاژ قرار داده شده است. کلید های خاموش و روشن، ریست، دو ديباگ LED، و کلید تنظيم خودکار مصرف توان ساير مشخصات اين محصول را تشکيل مي دهند.

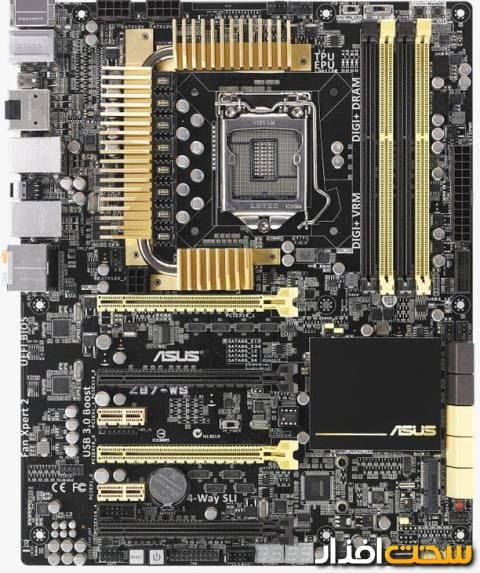

ASUS Z87-WS

ويژگي اصلي اين مادربرد همانطور که از اسم آن بر مي آيد، به کارکرد بي نقص در شرايط کاري سخت (Work Station) مربوط مي شود. اين مادربورد بر پایه پلتفرم Xeon فعالیت کرده و امکان استفاده از چند رسانه ذخيره سازي در حالت Raid را پديد مي آورد. چوک هاي IR3550s علاوه بر افزايش راندمان، توان مورد نياز بخش هاي مختلف را به خوبي تامين مي کنند. دور تا دور چيپست پل شمالي با هیت سينک سه گانه و هيت پايپ احاطه شده و به همين دليل گرماي بسيار کمي را تجربه خواهيم کرد. رابط هاي PCI-Express روي مادربورد، از حداکثر چهار کارت گرافيک در حالت 4-Way SLI پشتيباني خواهند کرد. وجود حداکثر 10 پورت ساتا اتصال انواع تجهيزات ذخيره سازي را فراهم مي سازد و در اين بخش يک پورت mSATA نيز ديده مي شود. نکته جالب، تعبيه يک سوئيچ کوچک با نام DR Power است که کاربر را از سلامت و صحت کارکرد منبع تغذيه مطلع مي سازد.

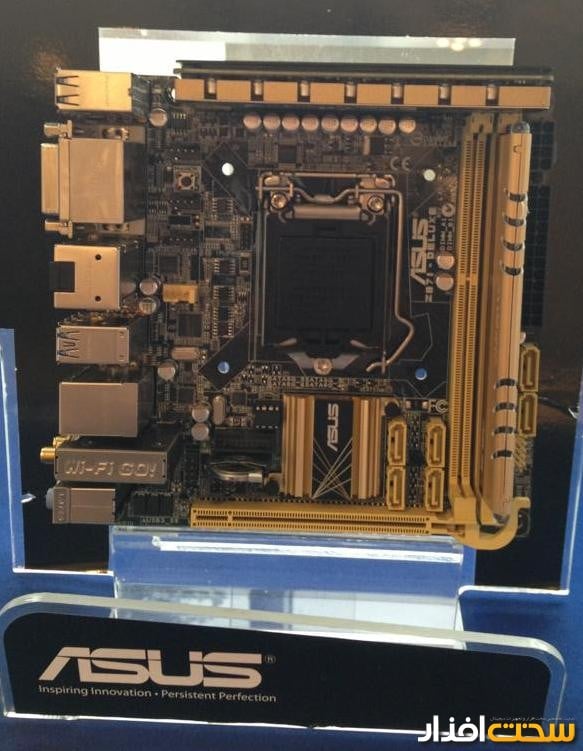

ASUS Z87-mini ITX

مادربوردي در رده mini-ITX که هنوز جزئيات زيادي در خصوص مشخصات فني و قيمت آن منتشر نگرديده و تنها يک وب سايت چيني تصويري را از اين محصول بر روي محيط وب قرار داده است. Z87-ITX ابعادي برابر 17×17 سانتيمتر داشته و به هين دليل نماي ظاهري آن کمي شلوغ و دست و پا گير جلوه داده مي شود. نکته منفي ديگر، وجود تنها يک رابط PCI-Express است که البته براي محصولي در اين رده منطقي به نظر مي رسد. شش پورت ساتا 3 و ماژول رابط واي فاي ساير ويژگب هاي کليدي Z87-ITX هستند. به کمک Wi-Fi Go مي توانيد تمامي تجهيزات بي سيم نظير تبلت، تلفن هوشمند و تلويزيون هوشمند را به صورت بي سيم تحت کنترل خود در آورید. انتقال هر نوع فايل به تمامي تجهيزات بي سيم از طريق اين نرم افزار امکان پذير بوده و ديگر نيازي نيست تجهيزات ذخيره سازي خود را به دستگاه هاي مختلف متصل و هر بار آنها را جا به جا کنيد.

ASUS TUF Sabertooth Z87

مادربرد هاي سري Sabertooth در طول تاريخ دست خوش تغییر و تحولات فراوانی شده اند و همواره امکانات بيشتري توسط ايسوس براي آنها در نظر گرفته شده است. هدف ايسوس از توليد مادربورد هاي  Sabertooth، ارائه يک تجربه جديد از کارکرد مادربورد در شرايط دشوار حرارتي و استفاده طولاني مدت (حتي بدون وقفه) است و در اين راستا مادربورد Sabertooth Z87 علاوه بر دريافت استاندارهاي نظامي، موفق به دريافت نشان Server Grade نيز گردیده است. دو خروجي نيز براي انتقال حرارت به خارج از مادربرد در بخش پورت هاي ساتا و اسلات PCI در نظر گرفته شده است تا هدايت جريان هوا به خوبي انجام گيرد. قابليت TUF Dust Defender مي تواند از ورود گرد و غبار به سطح مادربرد جلوگيري کرده و مي توانيد روکش مخصوص را روي هر کدام از اسلات هاي بدون استفاده حافظه رم يا PCI قرار دهيد. البته به دليل وجود یک فن به صورت ورودي جريان هوا، مي تواند گرد و غبار را به داخل مادربرد بکشاند. سنسورهاي حرارتي در بخش هاي مختلف نصب گردیده اند و توسط نرم افزار TUF Thermal Radar مي توانيد دماي تمامي اين نقاط را مشاهده کنيد. طبق ادعاي ایسوس، تغييراتي در بخش هاي اين سپر حرارتي صورت گرفته که به عبور مناسب هوا از ميان قطعات و دفع گرد و غبار و رطوبت کمک شاياني خواهد کرد.

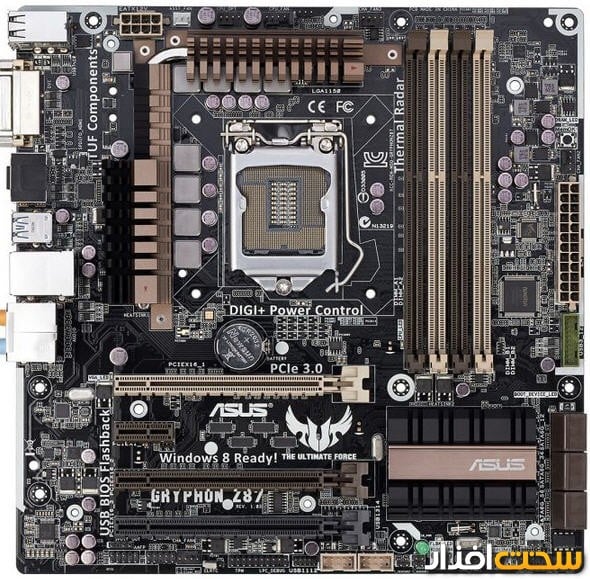

ASUS TUF Gryphon Z87

Gryphon Z87 جزو مادربوردهاي micro-ITX بوده و از تجهيزات حفاظتي TUF بهره مند مي باشد. طرح بورد شامل رنگ هاي خاکستري و قهوه اي بوده و شش پورت ساتا 3 و هفت کانکتور فن براي آن در نظر گرفته شده که چيزي فراتر ار انتظارت ما خواهد بود. مادربورد ظاهر خود را از Maximus V Gen به ارث برده و با ويندوز محبوب 8 سازگاري دارد. اين يعني بدون نياز به هيچگونه به روز رساني و دردسر دیگری مي توانيد از قابليت هاي ويندوز 8 استفاده کنيد. همچنين مي توان با فعال کردن Fast Boot مدت زمان بوت سيستم را کاهش داد.

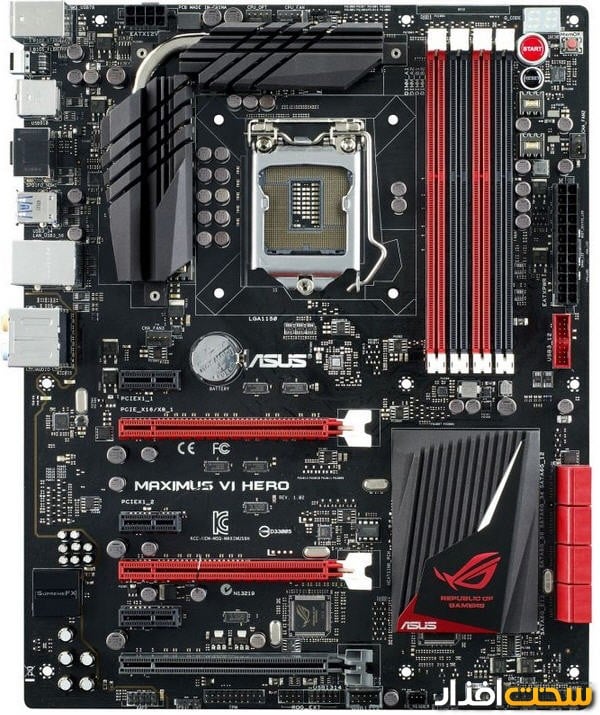

ASUS ROG Maximus VI Hero

شاهکار تازه نفس ایسوس، در گروه محصولات ATX قرار گرفته و از مدار رگلاتور 12 فاز ديجيتال بهره مي برد که سبب ارتقا سطح عملکرد سيستم در حداکثر میزان بارگذاری و اورکلاکينگ حرفه اي مي شود. چيپ ست صوتي SupremeFX با ساختاري ايزوله شده و هم نشينی با يک خازن 1500 ميکروفارادي تجربه اي بي نظير از شنيدن امواج صوتي را برای شما به ارمغان خواهد آورد. کلید هاي خاموش و روشن، Debug LED و اورکلاک خودکار سيستم نيز همانند سایر محصولات حرفه ای ایسوس در این مادربورد وجود دارند. شیارهایی بر روي خنک کننده چيپست Maximus VI Hero حک شده تا گرما به بهترين نحو ممکن از اين بخش دفع شود. بر پايه اخبار منتشر شده از سوي شرکت سازنده، Maximus VI Hero با برچسب قيمتي زير 200 دلار روانه بازارهاي جهاني خواهد گردید که با اين اوصاف، رقابت سخت و نفس گيري ميان دیگر مدعیان همچون MSI و Asrock شکل خواهد گرفت. از ديگر مشخصان اين مادربورد مي توان شش پورت USB 3.0، هشت پورت USB 2.0، سه اسلات PCI 3.0 و هشت پورت پر سرعت ساتا 3 را نام برد.

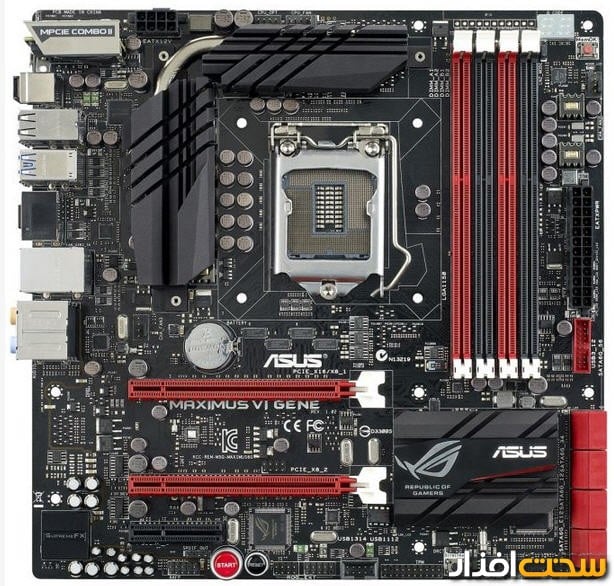

ASUS ROG Maximus VI Gene

مادربوردي که به لحاظ کارايي، تقريبا يک نمونه تکامل يافته بوده و مي تواند سنگين ترين امور محاسباتي شما را به زانو در بياورد. به جز دو رابط PCI-Express يک رابط mPCI نيز ديده مي شود که براي اتصال ماژول رابط بي سيم و بلوتوث کاربرد خواهد داشت. اسوس مطابق سنت هميشگي نسبت به ساخت و توليد مادربوردهاي سري ROG حساسيت بالايي نشان داده و به همين جهت در مجموع 10 پورت USB 3.0 در اين مادربورد خودنمايي مي کنند. Debug LED، دکمه هاي خاموش و روشن، ريست و نقاطي براي خواندن ميزان ولتاژ برتري مطلق اين محصول را نشان مي دهند.

ASUS ROG Maximus VI Extreme

يک مادربورد تمام عيار و تشريفاتي که قطعا با قیمت سرسام آوري عرضه می گردد و هر فردی جرأت نزديک شدن به آن را نخواهد داشت! پنج اسلات PCI به وسيله چيپست PLX 8747 مديريت گر دیده و راه اندازي ترکيب چهار مسیره SLI را ممکن خواهند ساخت. سيستم خنک کننده بورد به گونه ايست که حتي در سخت ترين شرایط پردازشي نيز گرما و حرارت بسيار کمي توليد مي شود. اما قابليت منحصر به فردي که هيجان کار با اين مادربورد را دو چندان مي کند، گجتي سخت افزاري موسوم به OC Panel است که در حقيقت ايستگاه اورکلاک به شمار می آید. OC Panel از يک صفحه نمايش LCD براي نمایشه اطلاعات مربوط به قطعات استفاده کرده و انعطاف پذيري بخش هاي مختلف سيستم (پردازنده/کارت گرافیک/حافظه) را در مبحث اورکلاک ارتقاء مي دهد. چند کلید عملياتي نيز بر روي آن قرار دارد که به وسيله آنها مي توان مقادير ولتاژ و توان مصرفي ارسالي به بخش های مختلف را ثبت کرد.
