توپولوژی‌های رگولاتور سوئیچینگ
مبدل رزونانسی LLC در منابع تغذیه سوئیچینگ امروزی به دلیل مزایای چشمگیری که ارائه می‌دهد، بسیار رایج است. این نوع مبدل با استفاده از ترکیب رزونانسی سلف‌ها و خازن‌ها، شکل موج ولتاژ و جریان در ترانزیستورهای سوئیچ را به گونه‌ای کنترل می‌کند که سوئیچینگ نرم (Soft Switching) یا سوئیچینگ با ولتاژ صفر رخ دهد.
این ویژگی باعث کاهش قابل توجه تداخل فرکانس رادیویی (RFI) و تداخل الکترومغناطیسی (EMI) و همچنین به حداقل رساندن تلفات سوئیچینگ میشود که در نهایت منجر به افزایش راندمان تا حدود 93 تا 96 درصد حتی در منابع تغذیه با ظرفیت بالا می‌گردد.
| توپولوژی | محدوده توان (W) | محدوده ورودی (DC) | ایزولاسیون اولیه/ثانویه | راندمان معمول (%) | هزینه نسبی |
| Buck | 0-1000 | 5-40 | خیر | 78 | 1 |

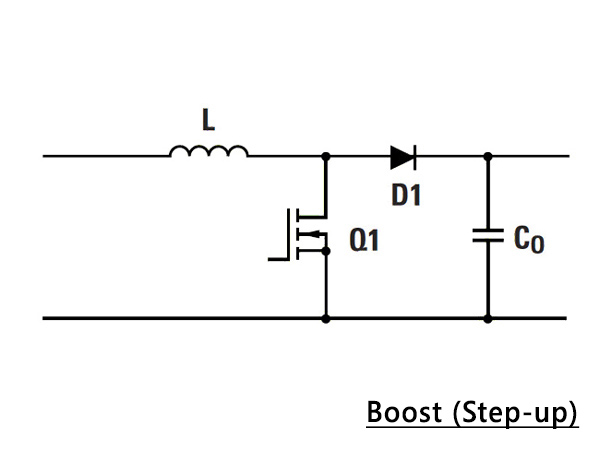

| Boost | 0-150 | 4-40 | خیر | 80 | 1 |
| Buck-Boost | 0-150 | 5-40 | خیر | 80 | 1 |
| Flyback | 0-150 | 5-500 | بله | 80 | 1.2 |
| Resonant Forward | 0-60 | 60-400 | بله | 87 | 1.2 |
| 1T Forward | 0-150 | 5-500 | بله | 78 | 1.4 |
| Push-Pull | 100-1000 | 50-1000 | بله | 75 | 2 |
| Half-Bridge | 100-500 | 50-1000 | بله | 75 | 2.2 |
| Full-Bridge | 400-2000+ | 50-1000 | بله | 73 | 2.5 |
| Quasi Resonant | 100-1000+ | 50-1000 | بله | 87-92 | 2.8 |
علاوه بر راندمان بالا، مبدل LLC با امکان عملکرد در فرکانس‌های بالا باعث کاهش ابعاد و وزن قطعات غیرفعال مانند سلف و خازن میشود. این ویژگی برای استفاده در منابع تغذیه سبک و کم‌حجم که در دستگاه‌های قابل حمل و تجهیزات مصرفی نیاز است، اهمیت دارد. همچنین تنظیم دقیق ولتاژ خروجی و پاسخ سریع به تغییرات بار از دیگر مزایای این توپولوژی محسوب می‌شوند.
از طرف دیگر، پیچیدگی کنترلی این مبدل به دلیل تعامل میان سلف و خازن‌های رزونانسی افزایش می‌یابد و نیازمند روش‌های متنوع کنترل مانند تنظیم فرکانس، تغییر فاز (Phase-shift) و PWM است. همچنین تعداد قطعات بیشتر و هزینه ساخت بالاتر نسبت به توپولوژی‌های ساده‌تر از معایب آن هستند.
به طور کلی، مبدل رزونانسی LLC با ترکیب بهره‌وری انرژی بالا، کاهش نویز الکترومغناطیسی، ابعاد کوچک و وزن کمتر، انتخابی مناسب برای کاربردهای حساس به انرژی و فضا مانند کامپیوترها، تجهیزات صنعتی، خودروهای الکتریکی و سیستم‌های انرژی تجدیدپذیر است.
