اندازه‌گیری دور فن در پاور
ساده‌ترین روش برای اندازه‌گیری سرعت فن یا دور بر دقیقه (RPM) استفاده از تاکومتر است. اما در مواردی که پره‌های فن سفید باشند و لیزر تاکومتر به خوبی بازتاب نشود یا تماس بصری با پره‌ها امکان‌پذیر نباشد، روش دیگری برای اندازه‌گیری سرعت وجود دارد، استفاده از نویز کلیدزنی (Commutation Noise) که موتور فن تولید می‌کند. البته این روش معمولاً برای فن‌هایی کارا است که نویز کلیدزنی بالایی دارند، معمولاً فن‌های دارای بلبرینگ توپ‌گرد. در این روش از اسیلوسکوپ استفاده میشود.

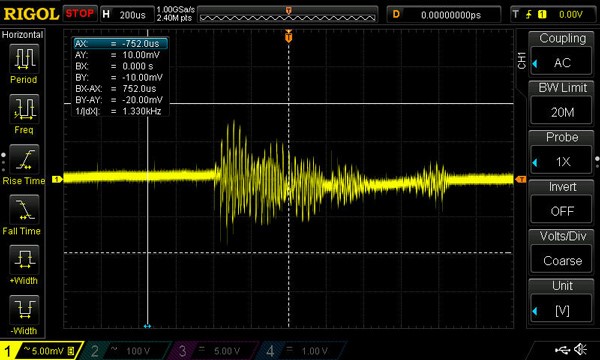

نحوه استفاده از نویز کلیدزنی برای اندازه‌گیری دور فن به این صورت است که هر موتور فن دارای تعدادی سیم‌پیچ (معمولاً چهار عدد) است که هنگام سوئیچ از یک سیم‌پیچ به سیم‌پیچ بعدی، یک پالس گشتاور کوتاه به روتور وارد میشود که باعث تولید نویز کلیدزنی می‌گردد. این نویز را می‌توان با اسیلوسکوپ مشاهده و فرکانس آن را اندازه‌گیری کرد.

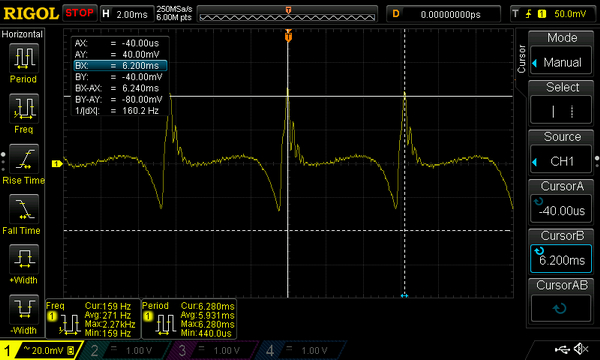

در نمونه فن مورد بررسی، در بالاترین سرعت، فرکانس پیک‌ها برابر با 160.2 هرتز بود. اگر این عدد را در 15 ضرب کنیم، سرعت فن به دست می‌آید که در آن لحظه برابر با 2403 دور بر دقیقه بود. ساده است، درست است؟ تنها کاری که باید انجام دهید این است که فرکانس اندازه‌گیری‌شده را در 15 ضرب کنید (60 تقسیم بر تعداد کویل‌های استاتور = 60/4 = 15). اگر اسیلوسکوپ شما از توابع ریاضی پشتیبانی کند، این محاسبه به صورت خودکار انجام شده و سرعت فن در واحد دور بر دقیقه به شما نمایش داده میشود.
