مدار رگولاتور و ديگر موارد

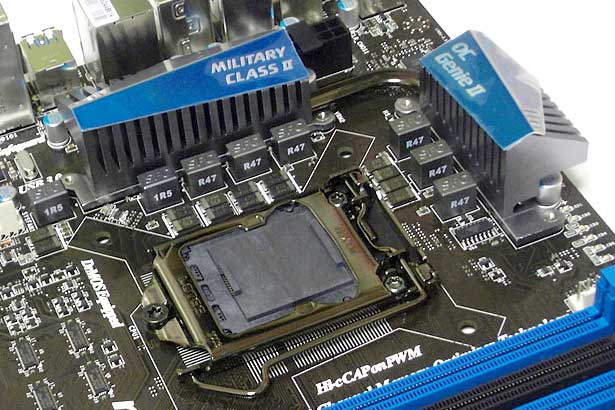

بر خلاف دو مادربوردی که روزهای قبل بررسی کردیم، بخش مدار رگولاتور این مادربورد ظاهری ساده و خلوت دارد (تصویر 1). در این مادربورد از مدار رگولاتور 1+6 فاز استفاده شده و MSI از نام Military Class II برای نامگذاری قطعات مورد استفاده در این بخش استفاده کرده‌است. این قطعات شامل DrMOS، Super Ferrite Choke و خازن‌های Hi-c Capacitor می‌شود که نتیجه قابل لمس آن، گرمای کم مدار رگولاتور حتی در حداکثر فشار کاری است. یک خنک‌کننده شامل دو هیت‌سینک آلومینیومی و یک لوله انتقال حرارت روی MOSFET قرار گرفته و همان‌طور که گفتیم، چندان گرم نمی‌شوند. تأمین توان پردازنده نیز توسط یک اتصال هشت پین انجام می‌شود.
حافظه

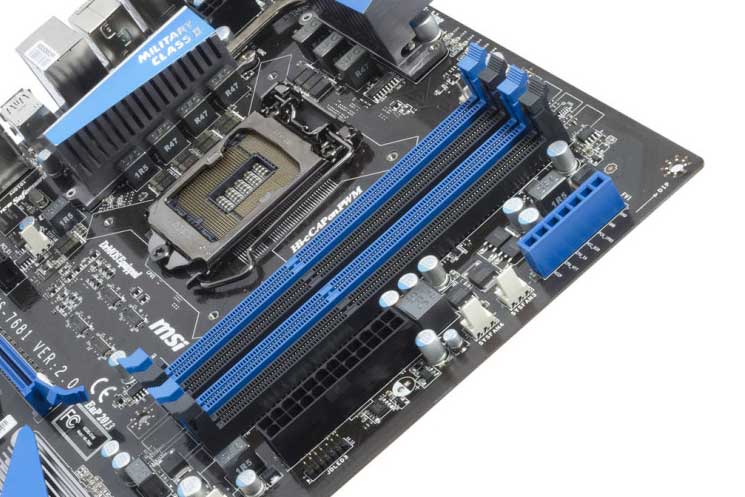

در سمت راست سوکت پردازنده، چهار اسلات برای نصب حداکثر 32 گیگابایت حافظه DDR3 2133 وجود دارد (تصویر 2). در سمت راست اسلات‌های حافظه نيز بخشی وجود دارد که در کمتر مادربورد رده متوسطي دیده می‌شود. این بخش برای اندازه‌گیری ولتاژ بخش‌های مختلف مادربورد در نظر گرفته شده و به کمک یک ولت‌متر یا مولتی‌متر می‌توان به‌طور مستقیم این اعداد را خواند. در کنار این بخش دو اتصال برای نصب فن قرار دارد.
چیپ‌ست

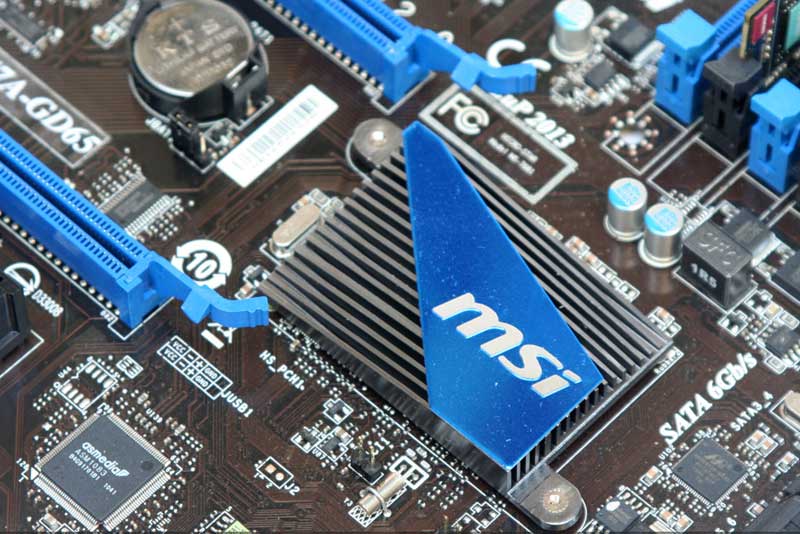

MSI یک خنك‌كننده به نسبت ساده برای چیپ‌ست در نظر گرفته كه نتیجه آن، گرمای تقريباً زیاد این بخش است (تصویر 3).

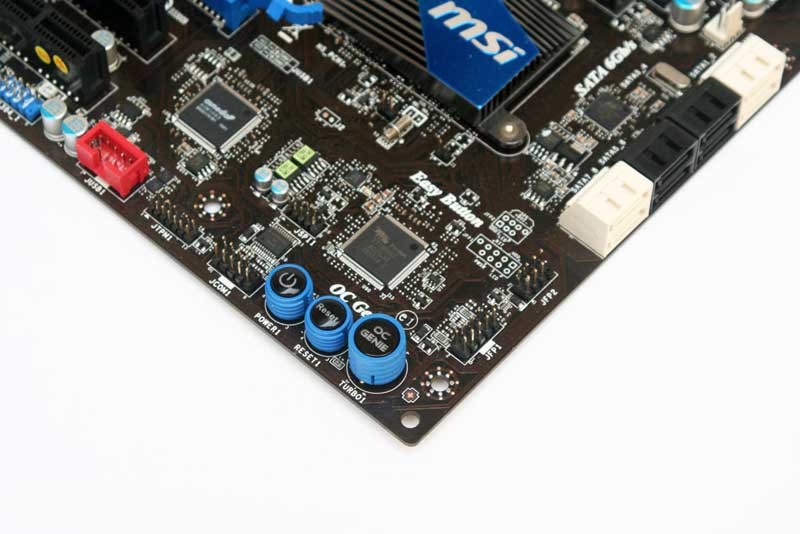

محل قرارگیری اين خنك‌كننده طوری است که در صورت نصب کارت‌گرافیک بزرگ، نصف خنک‌کننده زیر کارت‌گرافیک قرار می‌گیرد. جای باتری بایوس نیز چندان مناسب نیست، البته بعید است، نیازی به دسترسی به این باتری داشته‌باشید. تعداد پورتهای SATA 3 این مادربورد چهار عدد است که دو عدد توسط چیپ‌ست P67 و دو عدد توسط کنترلر Marvell SE9128 مدیریت می‌شوند. ویژگی مثبت دیگر، وجود دکمه‌های روشن و خاموش، ریست و OC GENIE است که برای اورکلاک سریع سیستم استفاده مي‌شود (تصویر 4).
رابط‌ها

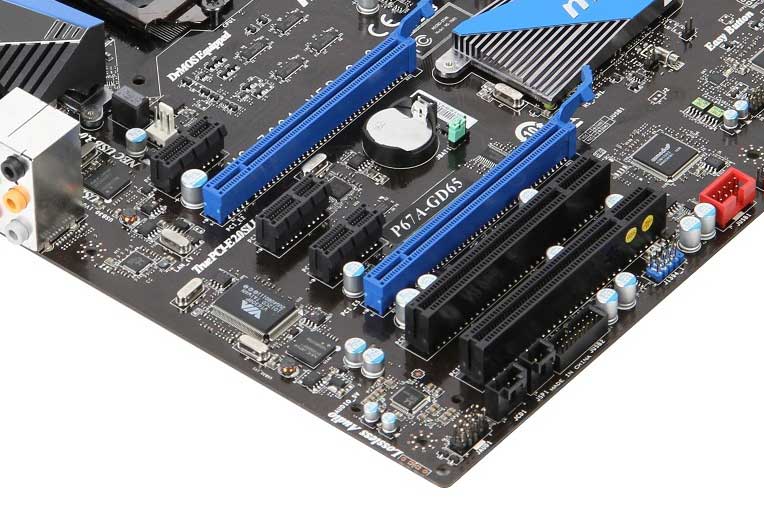

برای بازی‌دوستان دو رابط PCI-Ex16 در نظر گرفته شده که توانایی پشتیبانی از فناوري‌هاي SLI و CrossfireX را دارد (تصویر 5). فاصله بین این دو رابط مناسب بوده و دو رابط PCI-Ex1 در میان آن‌ها قرار دارد. یک رابط PCI-Ex1 دیگر نیز بالای رابط PCI-Ex16 اول قرار دارد و پایین PCI-Ex16 دوم، دو رابط PCI قرار گرفته‌است.
در ضلع پایینی مادربورد علاوه بر پورتهای اضافی USB 2.0، یک پورت USB 3.0 نیز دیده می‌شود که البته اتصال‌های اضافی آن را باید جداگانه خریداری کنید.
پانل پشت مادربورد

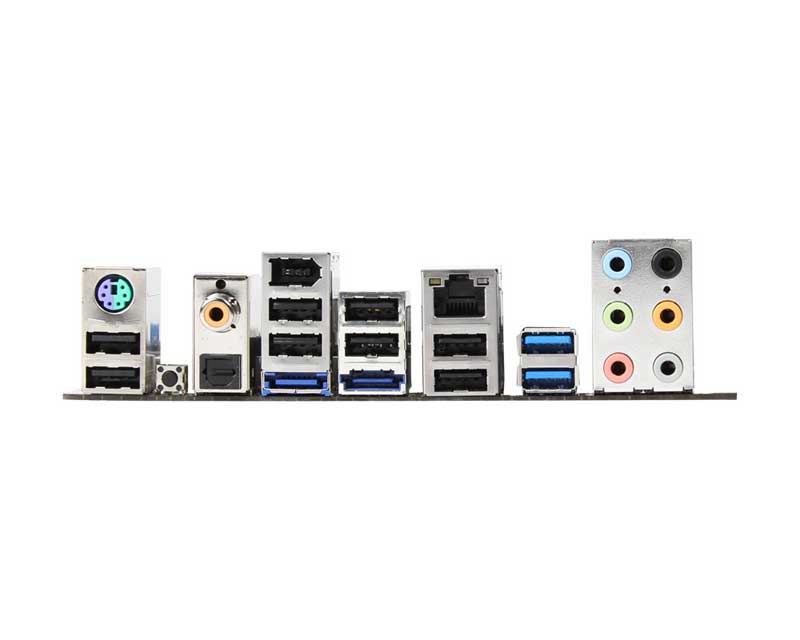

امكانات پانل پشت مادربورد متنوع و کافی به نظر می‌رسد (تصویر 6). هشت پورت USB 2.0 معمولی و دو پورت USB 3.0 در نظر گرفته شده‌است که به کمک رابط پایین مادربورد می‌توان تعدادشان را به چهار عدد ارتقا داد. برای کامل‌تر شدن مجموعه پورتهای پشت مادربورد، یک پورت IEEE 1394a و دو پورت eSATA 2 نیز تعبيه شده‌اند. مدیریت این دو پورت به ترتیب بر عهده کنترلرهای VIA VT6308P و J Micron JMB362 است.
شش جک 3/5 میلی‌متری، خروجی صدای 7/1 کاناله را تأمین کرده و البته از خروجی‌های صدای Optical و Coaxial چشم‌پوشي نشده‌است. دکمه پاک کردن بایوس نیز در اين قسمت قرار دارد.
بایوس

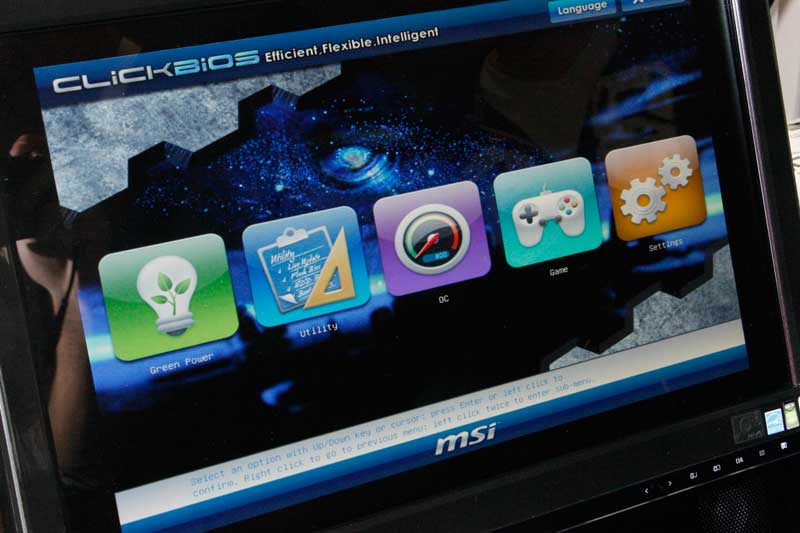

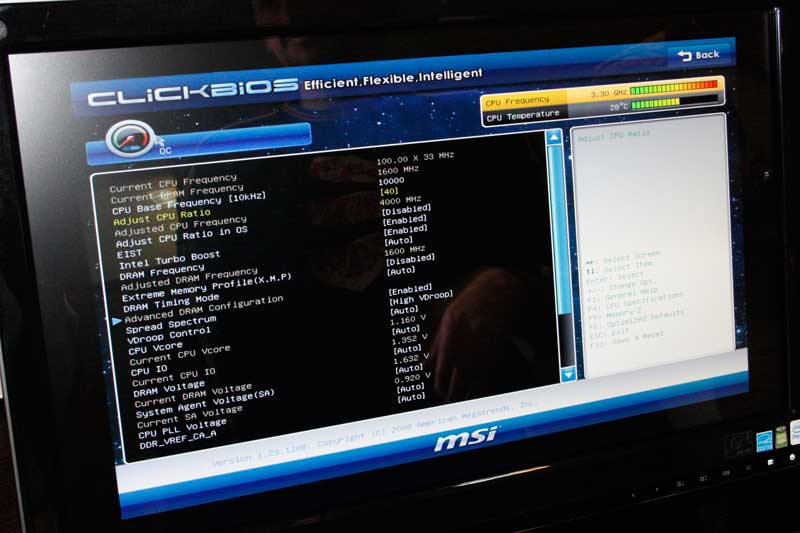

بایوس این دستگاه به رابط گرافیکی UEFI مجهز شده و باید گفت، MSI کمی در استفاده از این رابط گرافیکی زیاده‌روی کرده‌است! روی گرافیکی بودن بایوس تأکید بسیاری صورت گرفته و در نهایت باید برای پیدا کردن برخی از گزینه‌ها کمی در بایوس گشت‌وگذار کنید. البته امکانات فراهم‌شده در بایوس در حد مناسبی است و تنها کاری که شما باید انجام دهید، کنار آمدن با بایوس است که آن هم خیلی کار سختی نیست.
