اگرچه درباره کانکتورهای برق 12V-2×6 و مشکلات حرارتی آن‌ها که گاهی منجر به ذوب شدن می‌شود بسیار صحبت می‌شود؛ برخی کاربران چندان نگران این موضوع نیستند؛ در واقع ترجیح می‌دهند توان بیشتری به کارت اضافه کنند. از نظر فنی این کار به دو روش امکان‌پذیر است؛ نخست با شانت مود که کارت را فریب می‌دهد تا تصور کند توان کمتری مصرف می‌کند و در نتیجه محدودیت اورکلاک کمی افزایش می‌یابد؛ دوم با استفاده از کارت‌هایی که دارای دو کانکتور برق هستند؛ چنین کارت‌هایی وجود دارند اما بسیار محدود بوده و عمدتاً برای اورکلاکینگ افراطی طراحی شده‌اند.
گیگابایت با دستیابی به رکورد جهانی جدید حافظه DDR5 در فرکانس بی‌سابقه 13034 مگاترنسفر بر ثانیه توجه بسیاری را جلب کرده است؛ جزئیات این دستاورد شگفت‌انگیز را در مطلب مرتبط بخوانید.
جزئیات شانت مود روی RTX 5090
در این مورد، مادساز شانت مود را روی RTX 5090 اجرا کرد. مقاومت‌های سنس 2 mΩ اصلی با قطعاتی حدود 1.2 mΩ جایگزین شدند؛ این تغییر باعث می‌شود کارت توان مصرفی را حدود 1.67 برابر کمتر گزارش کند. ابزارهای مانیتورینگ همچنان مقادیر را بر اساس مقاومت قبلی نشان می‌دهند؛ اما توان واقعی برد تقریباً دو سوم بیشتر است. به همین دلیل مقادیری مانند 485 وات در بایوس پس از اعمال ضریب شانت به بیش از 800 وات توان واقعی گرافیک تبدیل می‌شوند.
کارت‌های موجود با دو کانکتور برق
یادآوری می‌شود که در بازار تنها یک کارت با دو کانکتور برق وجود دارد که آن نسخه ویژه گالاکس RTX 5090D HOF است. کارت ایسوس RTX 5090 ROG MATRIX که به‌زودی عرضه می‌شود نیز دارای دو کانکتور خواهد بود؛ اما کانکتور دوم از GC-HPWR استفاده می‌کند. از نظر فنی کارت اول دارای حداکثر TGP برابر با 2000 وات (فقط محدودیت نرم‌افزاری) است؛ در حالی که گفته می‌شود کارت دوم تا 800 وات تقویت می‌شود.
ترکیب دو ایده روی Gigabyte RTX 5090 AORUS Stealth

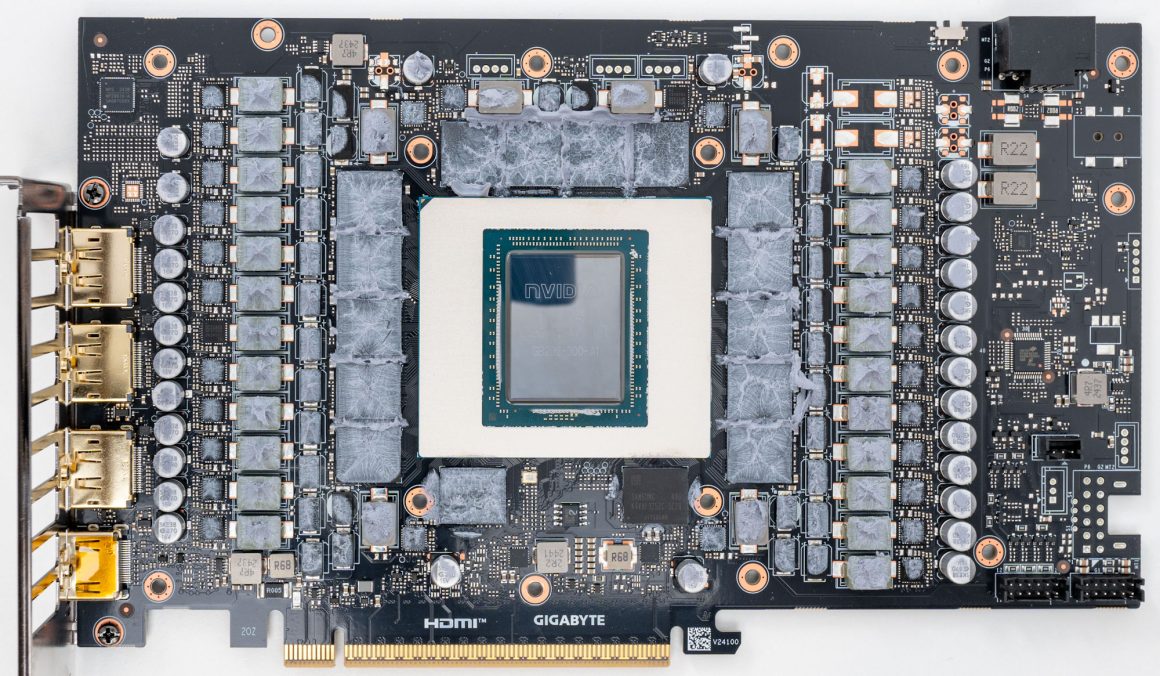

در همین زمان یک کاربر تصمیم گرفت هر دو ایده را ترکیب کند و کارت گیگابایت RTX 5090 AORUS Stealth ویژه خود را بسازد. این کار تنها به دلیل طراحی برد گیگابایت امکان‌پذیر شد؛ بردی که در مدل‌های مختلف AORUS/Gigabyte استفاده می‌شود. یک جایگاه کانکتور برق برای مدل‌های استاندارد در نظر گرفته شده؛ در حالی که جایگاه دوم برای مدل AORUS Stealth با طراحی خاص کانکتور مخفی استفاده می‌شود.
آزمایش استفاده همزمان از دو کانکتور
مادساز Yogimuru بررسی کرد که آیا می‌توان هر دو کانکتور را همزمان استفاده کرد؛ نتیجه نشان داد که این کار امکان‌پذیر است. این موضوع تأیید می‌کند که کانکتور برق ایزوله نشده و هر دو در یک پلن توان 12V قرار دارند. در صورت بروز مشکل در کانکتور اول؛ یک سرویس تعمیر گرافیک می‌تواند کانکتور را به محل دیگری منتقل کند. تنها یک مشکل وجود داشت؛ جایگاه غیر استاندارد کانکتور برق با کولر اصلی سازگار نبود؛ بنابراین مادساز مجبور شد از خنک‌سازی با آب استفاده کند. به‌طور منطقی می‌توان فرض کرد که گارانتی این کارت مدت‌ها پیش از بین رفته است.
نتایج آزمایش حرارتی و توان مصرفی

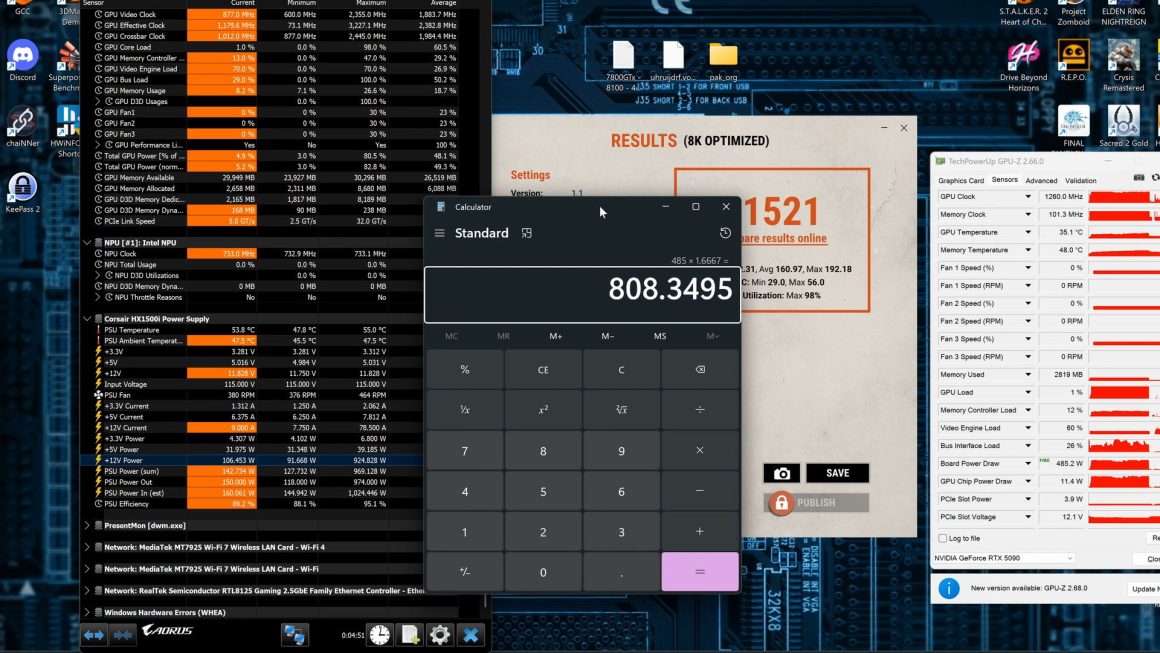

متأسفانه Yogimuru تجهیزات لازم برای بررسی اینکه آیا هر دو کابل توان یکسانی ارائه می‌دهند نداشت؛ اما با استفاده از دوربین حرارتی تأیید کرد که هر دو کانکتور به یک اندازه داغ می‌شوند. بایوس کارت توان مصرفی 485 وات را گزارش می‌کند؛ اما به دلیل شانت مود توان واقعی 808 وات است. این موضوع با توان منبع تغذیه که همراه سایر قطعات به 975 وات می‌رسد تأیید شد.
نتایج بنچمارک و محدودیت‌های حرارتی
نتایج بنچمارک نشان می‌دهد که دستاوردهای این تنظیمات کمتر از آن چیزی است که اعداد توان نشان می‌دهند. فرکانس گرافیک می‌تواند به حدود 3.2 گیگاهرتز برسد و امتیازات در بالاترین سطح برای این پیکربندی سخت‌افزاری قرار می‌گیرند؛ اما بهبود نسبت به نتایج قدرتمند خنک‌سازی هوایی یا آبی استاندارد ناچیز است. دمای گرافیک همچنان به حدود 67 سانتی‌گراد افزایش می‌یابد؛ زیرا بلاک آب به‌طور کامل مناسب نیست؛ بنابراین محدودیت‌های حرارتی بیش از محدودیت توان عملکرد را کاهش می‌دهند. حداقل اکنون می‌دانیم که چنین تغییراتی امکان‌پذیر هستند.
