یوتیوبر کانال Not From Concentrate (NFC) از پروژه جدید خود با نام Tiny PS5 Redux رونمایی کرده؛ نسخهای بازطراحیشده و فشردهتر از کنسول سونی که اکنون علاقهمندان قادر هستند آن را بهصورت دستی بسازند. تمرکز اصلی این پروژه بر بهبود عملکرد حرارتی، قابلحمل بودن و سهولت دسترسی است و یک راهنمای گامبهگام از طریق فروشگاه NFC در دسترس کاربران قرار دارد.
با ادامهی روند افزایش تغییرات سختافزاری در میان طرفداران پلیاستیشن، از پروژه Devyn Johnston با نام BoxPlates که طراحی افقی و مینیمالتری برای کنسول سونی ارائه میکرد تا مدل خنکشوندهی آبی Zac Builds موسوم به PS3 Pro که نسخه 2006 پلیاستیشن 3 را برای اجرای بازی Gran Turismo 6 با نرخ 60 فریم در ثانیه اورکلاک کرده بود، اکنون خالق دیگری پلیاستیشن 5 را بازطراحی کرده تا به مدلی کوچکتر، هوشمندتر و در دسترستر برای علاقهمندان تبدیل شود.

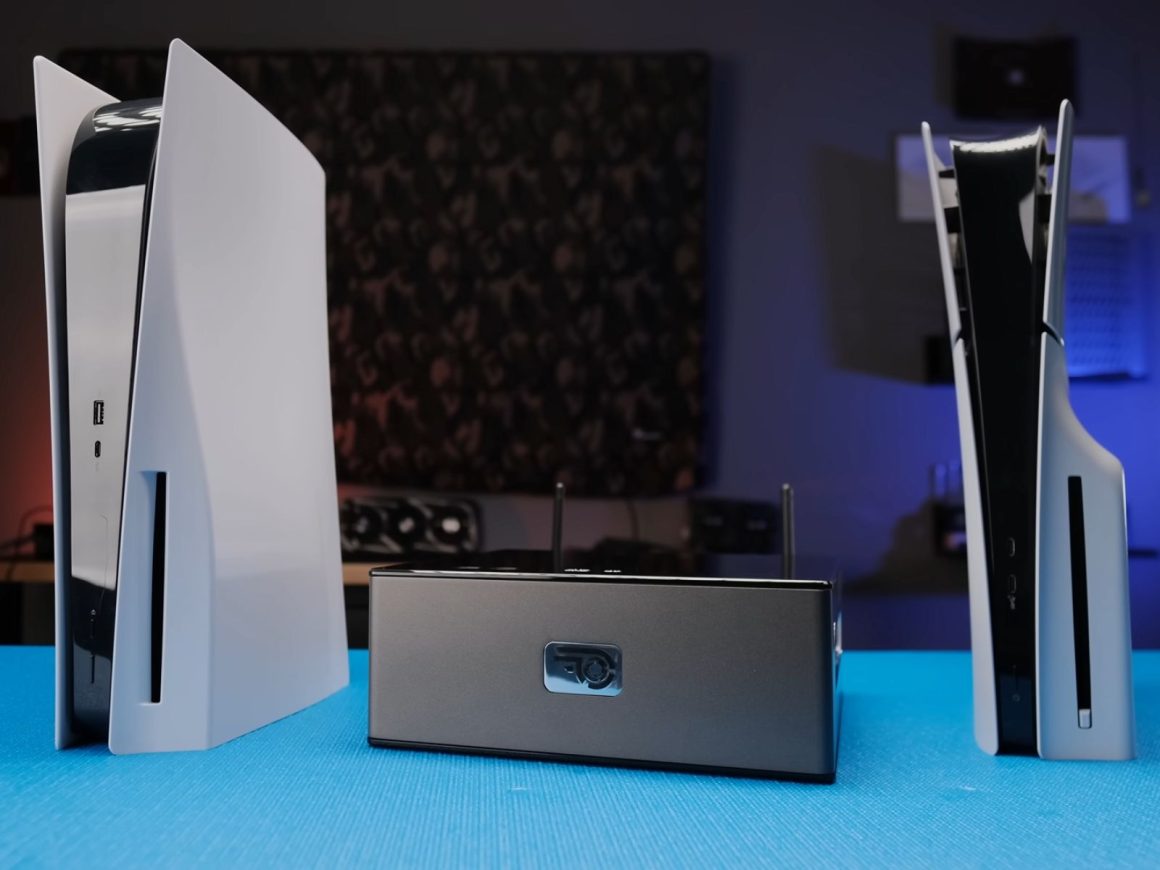

طراحی و ساخت Tiny PS5 Redux؛ کوچکترین پلیاستیشن 5 جهان
پروژه اولیه Tiny PS5 اندازه کنسول را حدود 60 درصد کاهش داد و آن را درون کیس SkyReach 4 Tiny با حجم 3.3 لیتر جای داد. این نسخه از پایهها و سیستم خنککننده چاپ سهبعدی بهره میبرد اما در کنار افزایش دمای چند درجهای، دچار ناپایداری منبع تغذیه نیز میشد. نسخه جدید Redux با حجم 6 لیتر این مشکلات را برطرف کرده و کیفیت بدنه و قابلیت سرویسدهی را بهطور چشمگیری افزایش داده است.
بدنه آلومینیومی و قاب دور آن با پوشش Cerakote پوشانده شده که ظاهری مات و صنعتی به کنسول میدهد؛ در کنار پنلهای جانبی از جنس آکریلیک دودی تیره که دید ظریفی از داخل دستگاه فراهم میکند. صفحه بالایی شامل بریدگیهای دقیق برای پورتهای USB و دکمههای فنری پاور و خروج دیسک است که با چهار آهنربای داخلی بهصورت مغناطیسی در جای خود قرار گرفته و امکان دسترسی سریع برای تمیزکاری را فراهم میکند.
نورپردازی سیستم بهصورت ظریف انجام شده؛ چراغ LED درون دستهای از جنس آلومینیوم صیقلی قرار دارد و از طریق یک راهنمای نوری چاپ سهبعدی پخش میشود. این دسته علاوه بر نقش دستگیره حمل، بهعنوان مسیر خروج هوا نیز عمل میکند.
عملکرد خنککننده
درون دستگاه، خالق پروژه صفحات خنککننده اصلی پلیاستیشن 5 را حفظ کرده اما آنها را با کولر Alpenföhn Black Ridge و دو فن باریک 120 میلیمتری Noctua در پیکربندی Push–Pull ترکیب کرده است. همچنین سه فن 60 میلیمتری Noctua گرمای داخلی را از طریق مسیر خروجی درون دسته تخلیه میکنند.
آزمایشهای حرارتی در بازی Expedition 33 با تنظیمات کیفیتی (Quality preset) و غیرفعال بودن Motion Blur و Film Grain نتایج زیر را نشان داد:
- پلیاستیشن 5 اصلی: توان مصرفی 230 تا 235 وات؛ دمای میانگین حدود 59 درجه سانتیگراد
- Tiny PS5 (نسخه 2023): توان 220 تا 225 وات؛ دمای میانگین حدود 56 درجه سانتیگراد
- نسخه Redux: کمتر از 220 وات؛ دمای میانگین حدود 50 درجه سانتیگراد
این بهبود ناشی از طراحی کاملاً جدید سیستم ورودی هوا است. میزبان ویدیو یعنی Erick یک شِرود جدید با کانالهای ورودی بزرگتر چاپ سهبعدی کرده و از یک واشر نئوپرن برای جلوگیری از گردش مجدد هوای گرم استفاده کرده است. نتیجه این تغییر، کاهش حدود 6 درجهای دما و حذف افت فریمهای ناشی از محدودیت حرارتی بوده است.
اتصال، ذخیرهسازی و طراحی دیجیتالی
به دلیل کاهش عملکرد بیسیم ناشی از بدنه آلومینیومی، آنتن Wi-Fi در زیر پنل آکریلیک بالایی نصب شده و دو آنتن بلوتوث تاشو در پشت دستگاه قرار گرفتهاند تا تأخیر و قطعی ارتباط از بین برود. در زمینه ذخیرهسازی نیز پیشرفت چشمگیری دیده میشود. نسخه پیشین Tiny PS5 تنها از درایوهای کوتاه 2230 M.2 با حداکثر ظرفیت 2 ترابایت پشتیبانی میکرد؛ اما نسخه Redux از کابل توسعه M.2 و براکت چاپ سهبعدی بهره میبرد که امکان استفاده از SSD سایز کامل 2280 را فراهم میسازد. در نمونهی معرفیشده، از یک درایو 4 ترابایتی با هیتسینک اختصاصی استفاده شده است.
درایو نوری از نسخه جدید حذف شده تا ظاهر مینیمالتر و کاملاً دیجیتالی ایجاد شود. با این حال، از آنجا که پلیاستیشن 5 بدون شناسایی درایو قادر به نصب بهروزرسانیهای سیستمعامل نیست، خالق پروژه برد کنترل درایو را داخل شاسی متصل و تغذیه کرده است تا سیستم آن را بهصورت فعال تشخیص دهد. براکت چاپ سهبعدی اختصاصی این برد را در پشت مادربورد ثابت میکند و سازگاری نرمافزاری حفظ میشود بدون آنکه قطعات مکانیکی اضافی وجود داشته باشند.
برای تکمیل ظاهر نهایی، پایه شارژ دسته نیز با طراحی هماهنگ تیتانیومی و مشکی بازطراحی شده؛ این پایه همچنان از سیستم شارژ مغناطیسی pogo-pin شرکت NFC استفاده میکند اما با اضافه شدن پایهای از جنس فولاد، وزن و پایداری بیشتری به خود گرفته است.
منبع تغذیه و همکاری جامعه کاربری
یکی از مشکلات نسخه قدیمی Tiny PS5 خاموش شدن ناگهانی در هنگام اجرای بازیهای سنگین گرافیکی بود. آزمایشهای حرارتی نشان داد این مسئله ارتباطی با گرما ندارد بلکه منبع تغذیه 250 واتی GaN در مواجهه با مصرف بیش از 230 وات در بازیهای جدید دچار ناپایداری میشد. با ارتقا به منبع تغذیه 500 واتی GaN، این مشکل بهطور کامل برطرف گردید.
پروژه Redux در عین حال یک طرح اجتماعی محسوب میشود؛ فایلهای طراحی مدل PS5 1215A از طریق Patreon شرکت NFC در دسترس هستند. کاربران میتوانند قطعات آلومینیومی را از SendCutSend سفارش دهند، بخشهای دیگر را چاپ سهبعدی کنند و با استفاده از براکت مخصوص کولر Black Ridge مونتاژ نهایی را انجام دهند؛ هرچند این فرایند همچنان نیازمند دقت بالا و مهارت در لحیمکاری است.
