اختصاصی: بررسی روتر توتولینک TOTOLINK A6004NS

 A6004NS جدیدترین روتر AC1900 نسل پنجم با برند توتولینک است که با گارانتی گرین به بازار تجهیزات شبکه ایران معرفی شده است.  این روتر با پورت های گیگابیت و با بهره گیری از استاندارد 802.11 AC در هر دو باند فرکانس مجاز محصولات Indoor عمل می نماید. در فرکانس 5Ghz، این روتر قادر است نرخ تبادل داده ها تا 1300 مگابیت در ثانیه فراهم آورد و در فرکانس 2.4Ghz نرخ تبادل داده ها برابر با 600 مگابیت در ثانیه می باشد.

تاریخچه و معرفی برند

کمپانی ZionCom در سال ۱۹۹۸ در کشور کره جنوبی تاسیس شد و پس از کسب مجوز های لازم و همچنین تکمیل بخش های مختلف کمپانی، در سال ۲۰۱۱ با برند IPTIME به عرضه تجهیزات شبکه در کشور کره جنوبی پرداخت. در سال ۲۰۱۱ با توجه به تصمیم گیری کلان در این کمپانی، برند جهانی آنها با نام TOTLINK شکل گرفت. در حقیقت نام TOTOLINK به عنوان برند بین المللی شناخته می شود و هم اکنون در 55 کشور جهان حضور فعال و مستمر دارد. در سال های گذشته و به صورت متوالی، برند IPTIME پر فروش ترین برند تولید کننده تجهیزات شبکه در کشور کره جنوبی برگزیده شد و استقبال کاربران در این کشور به گونه ای بوده که سایر تولید کنندگان برای رقابت با IPTIME شرایط بسیار دشواری را تجربه کنند. محصولات توتولینک به صورت اختصاصی برای کاربران SOHO طراحی و تولید می شوند و به نظر می رسد این برند برنامه ای برای ورود به بازار تجهیزات Enterprise ندارد. مهم ترین نکته در خصوص توتولینک، تنوع بسیار کم محصولات است و در حالت کلی برای نوع نیاز و کاربرد شما فقط یک محصول ارائه می شود. شاید این مورد سبب انتخاب بی دردسر و آسان کاربران شود، اما ممکن است آن محصول تمام نیازهای کاربر را تحت پوشش قرار ندهد.

جعبه و بسته بندی

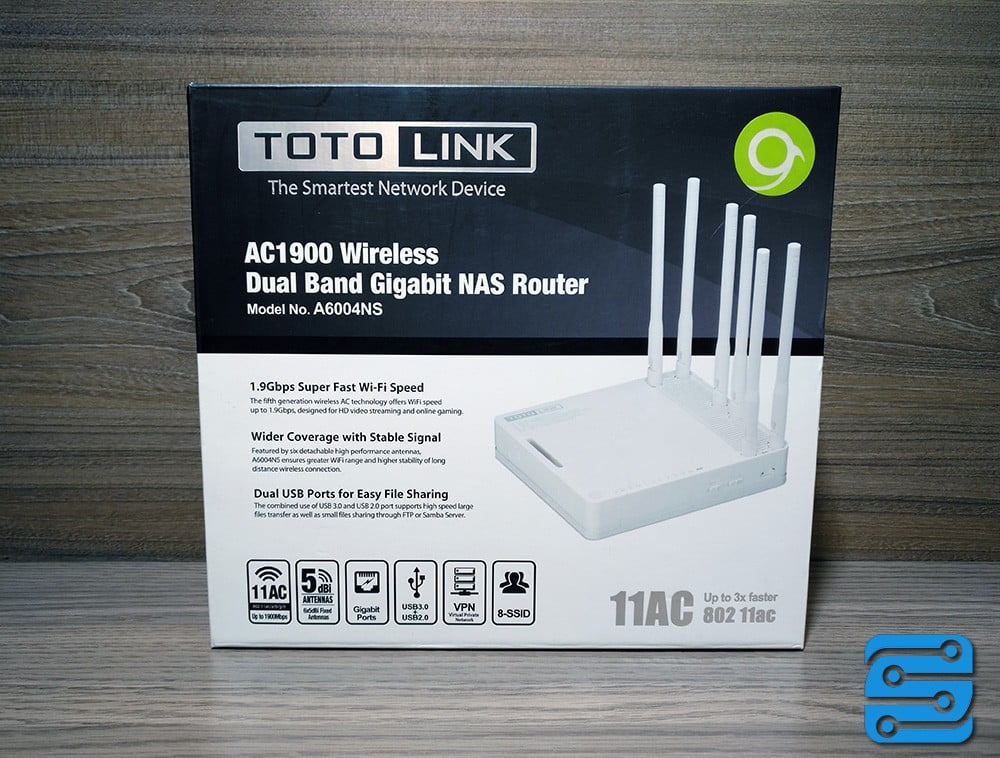

همانند تمام محصولات AC برند توتولینک، جعبه دستگاه متشکل از رنگ های سفید و مشکی و خاکستری است، لوگو و عبارت 11 AC بصورت نقره کوب روی جعبه حک شده است. روی جعبه مملو از اطلاعاتی در مورد قابلیت ها و ویژگی های دستگاه همچون نرخ انتقال داده ها تا 1.9 گیگابیت در ثانیه، پایداری سیگنال و قابلیت پوشش دهی گسترده بی سیم است که همین موارد وجه تمایز A6004NS در مقابل رقبا به شمار می شوند.

همانطور که در جلوی جعبه اشاره شده، اکسس پوینت روتر جدید توتولینک، پهنای باند 1.9 گیگابیت در ثانیه را ارائه می دهد که این حجم از پهنای باند با استفاده از مجموع دو باند 2.4 و 5 گیگاهرتز تامین می شود.

با وجود 5 آنتن 5dBi می توانید با اطمینان خاطر از پوشش دهی وسیع به ارائه شبکه بی سیم در منزل یا محل کار خود بپردازید. دو پورت USB برای اشتراک گذاری تجهیزات ذخیره سازی شامل هارد دیسک و فلش مموری وجود دارد که این موضوع روی جعبه روتر درج شده است. از مهم ترین ویژگی های روتر توتولینک A6004NS می توان به ایجاد هشت SSID برای کاربرد های مختلف نام برد که ویژگی کاربردی و قابل توجهی به شمار می رود.

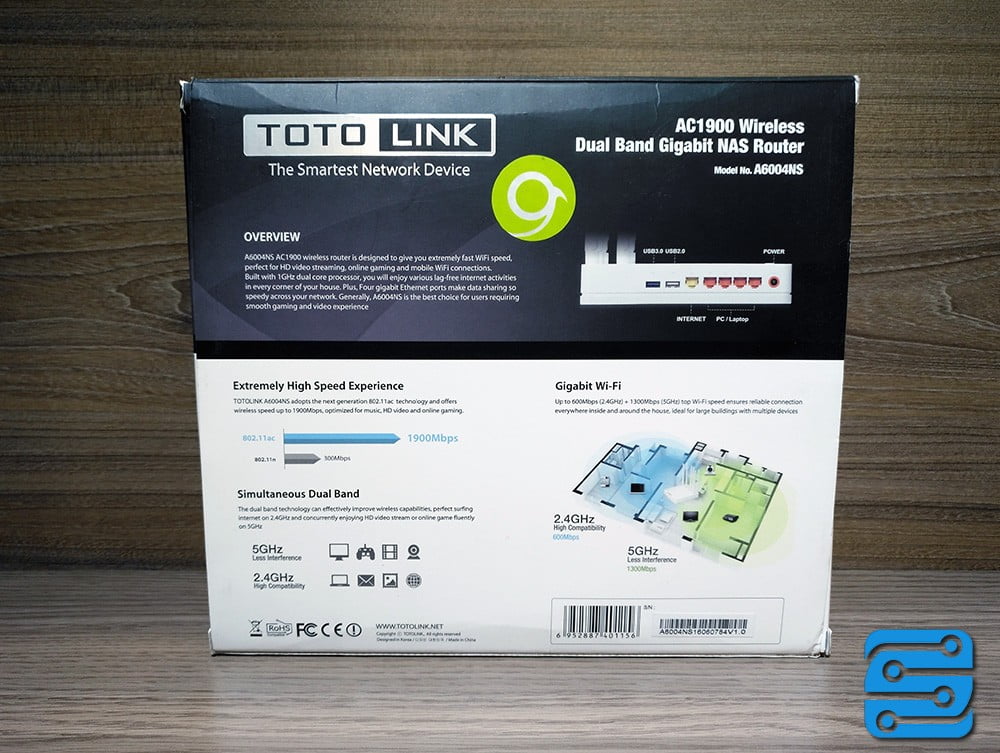

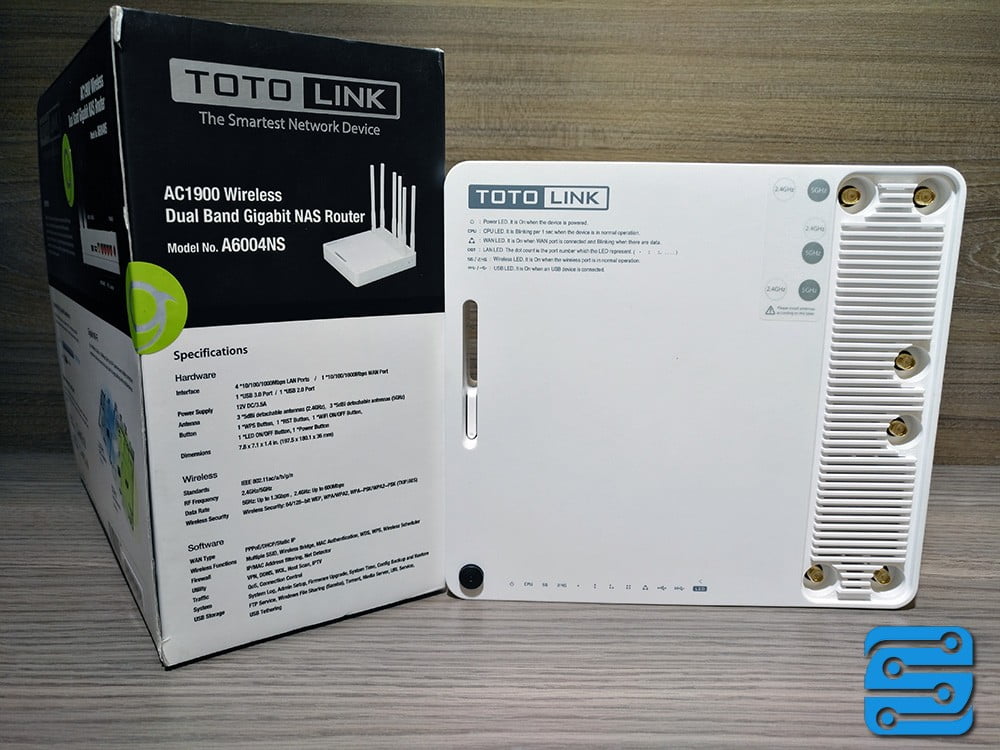

قسمت زیرین جعبه نیز اطلاعاتی در مورد رابط های کاربری، استانداردهای جهانی، باند های فرکانسی و شماره سریال دستگاه در اختیار خریداران قرار می دهد.

طراحی

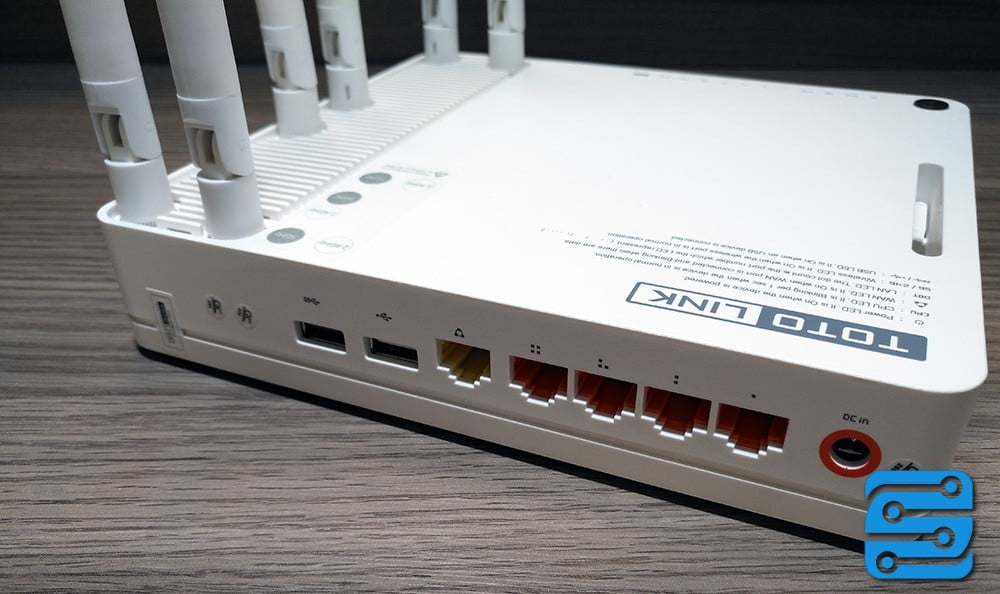

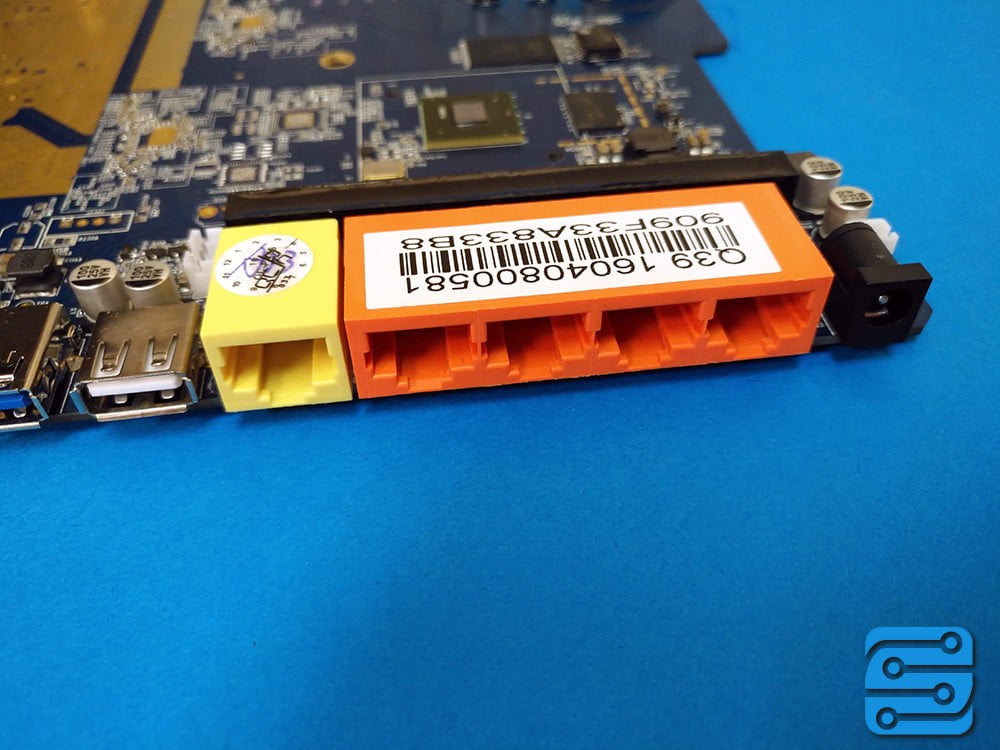

بررسی این روتر را با نگاهی به درگاههای ورودی و آنچه در ظاهر دستگاه مشخص است آغاز می کنیم. سمت چپ این روتر ، یک عدد کانکتور DC جهت تامین برق دستگاه و اتصال آداپتور، 4 عدد پورت LAN از نوع گیگابیتی برای اتصال به PC یا هر دستگاهی که باسیم متصل می شود، 1عدد پورت WAN گیگابیتی برای اتصال مودم و دسترسی به اینترنت را می توان مشاهده کرد. برای راه اندازی مودم، یک آداپتور 12 ولت با جریان 3.5 آمپر در جعبه روتر وجود دارد که ابعاد به نسبت بزرگی نسبت به آداپتور های متداول دارد. ضمن اینکه در کنار این پورت ها یک عدد پورت USB 2.0 به رنگ سفید و یک عدد پورت USB 3.0 به رنگ آبی نیز وجود دارند که برای اتصال تجهیزات ذخیره سازی شامل هارد دیسک یا فلش دیسک ها  و اشتراک گذاری اطلاعات، مورد استفاده قرار می گیرند.

همانطور که می دانید نرخ انتقال داده ها در USB 3.0 ده مرتبه سریع تر از نسل قبلی بوده و لذا پورت USB 3.0 در این دستگاه برای اشتراک گذاری فایل هایی با حجم بالاتر و استریم برخط (همانند فایل های ویدیو) کاربرد دارد، در حالیکه از پورت USB 2.0 در آن می توان برای به اشتراک گذاشتن سایر فایل ها استفاده نمود. جالب توجه است که توتولینک کاربرد دیگری نیز برای این پورت ها در نظر گرفته و آن امکان شارژ  تلفن های هوشمند از طریق پورت های USB این روتر است.

با نگاهی به سمت دیگر این روتر (سمت راست) ، 2عدد سوییچ کشویی مشاهده می شود که یکی برای روشن و خاموش نمودن سیگنال بی سیم و دیگری به جهت روشن و خاموش نمودن نشانگرهای LED دستگاه مورد استفاده قرار می گیرد. همچنین دو کلید ریست و WPS که معمولا در تمام روترهای توتولینک وجود دارند نیز در این سمت مشاهده می شوند.

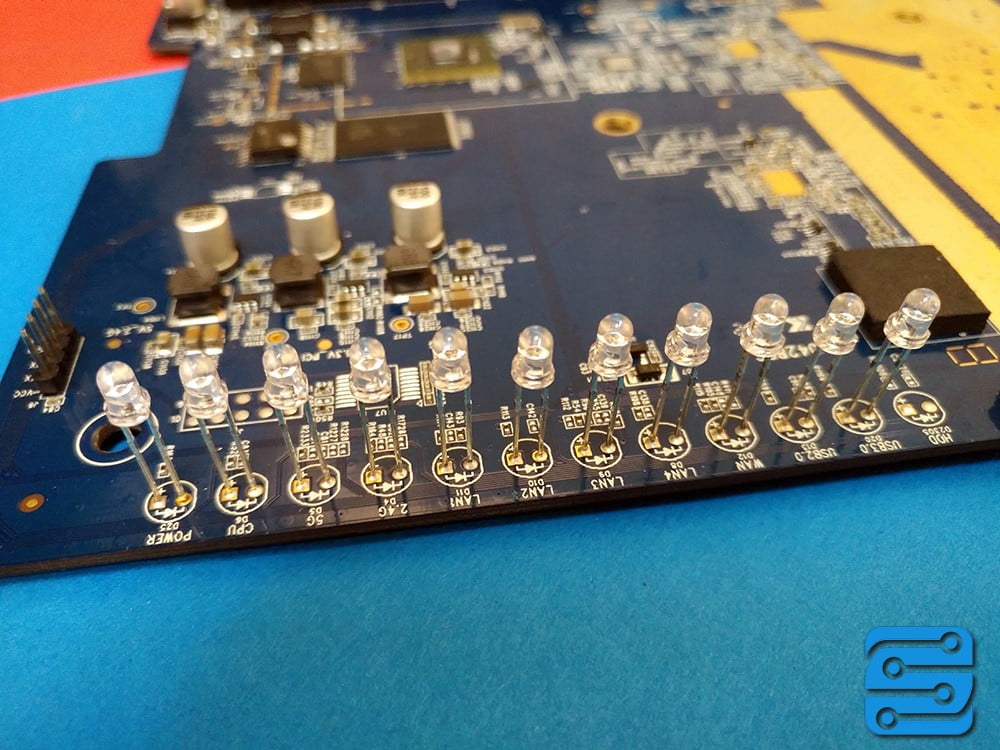

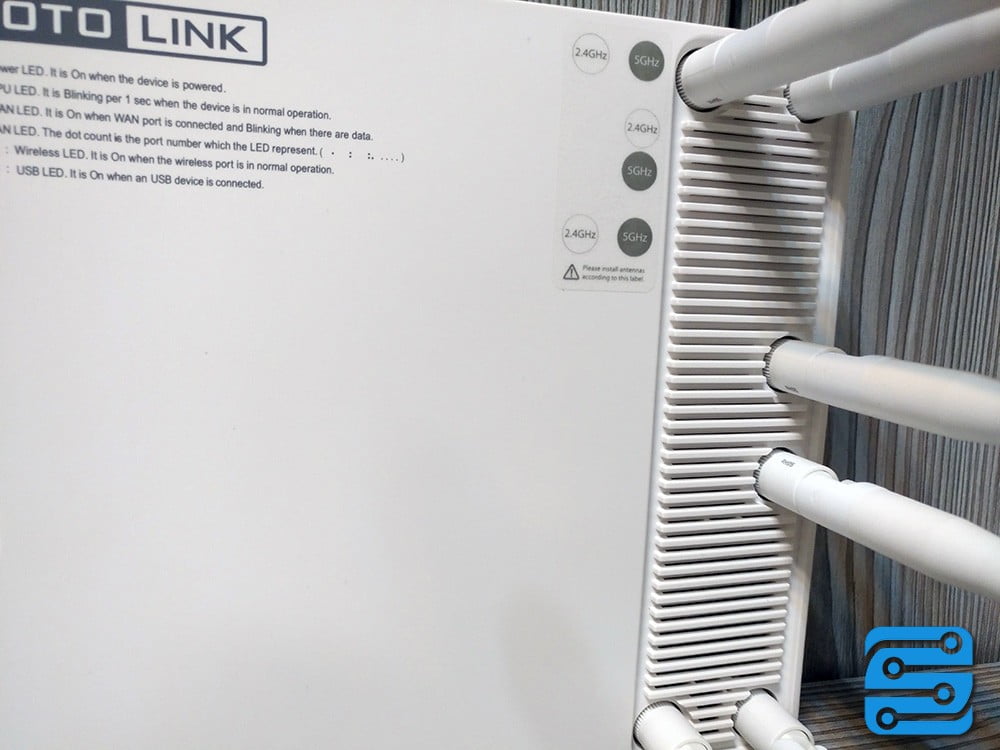

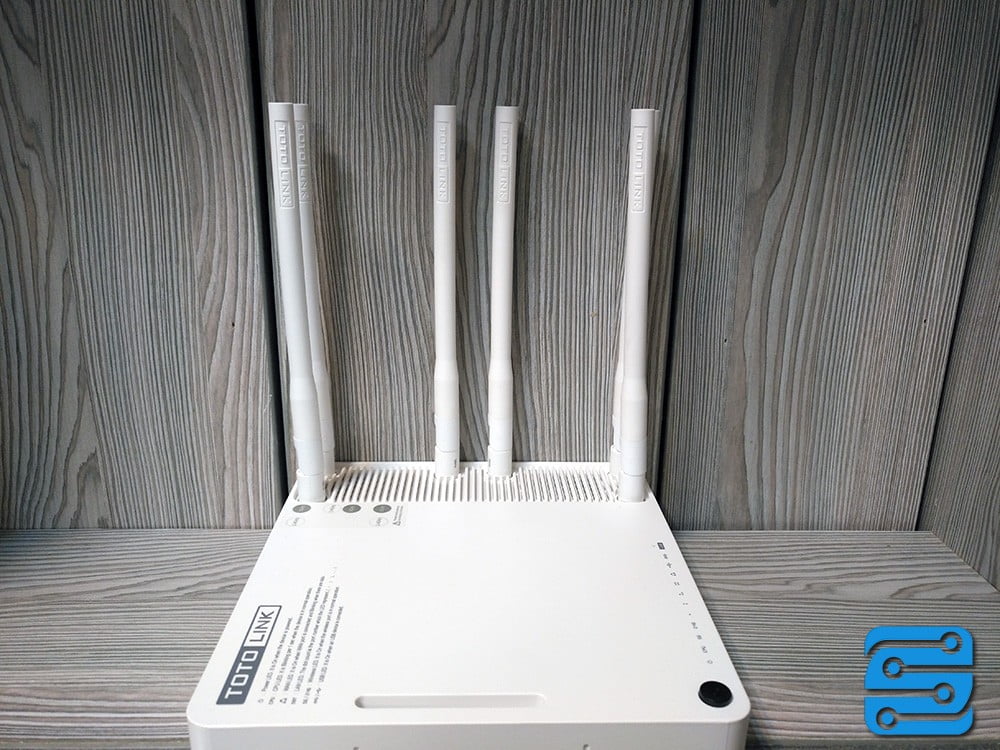

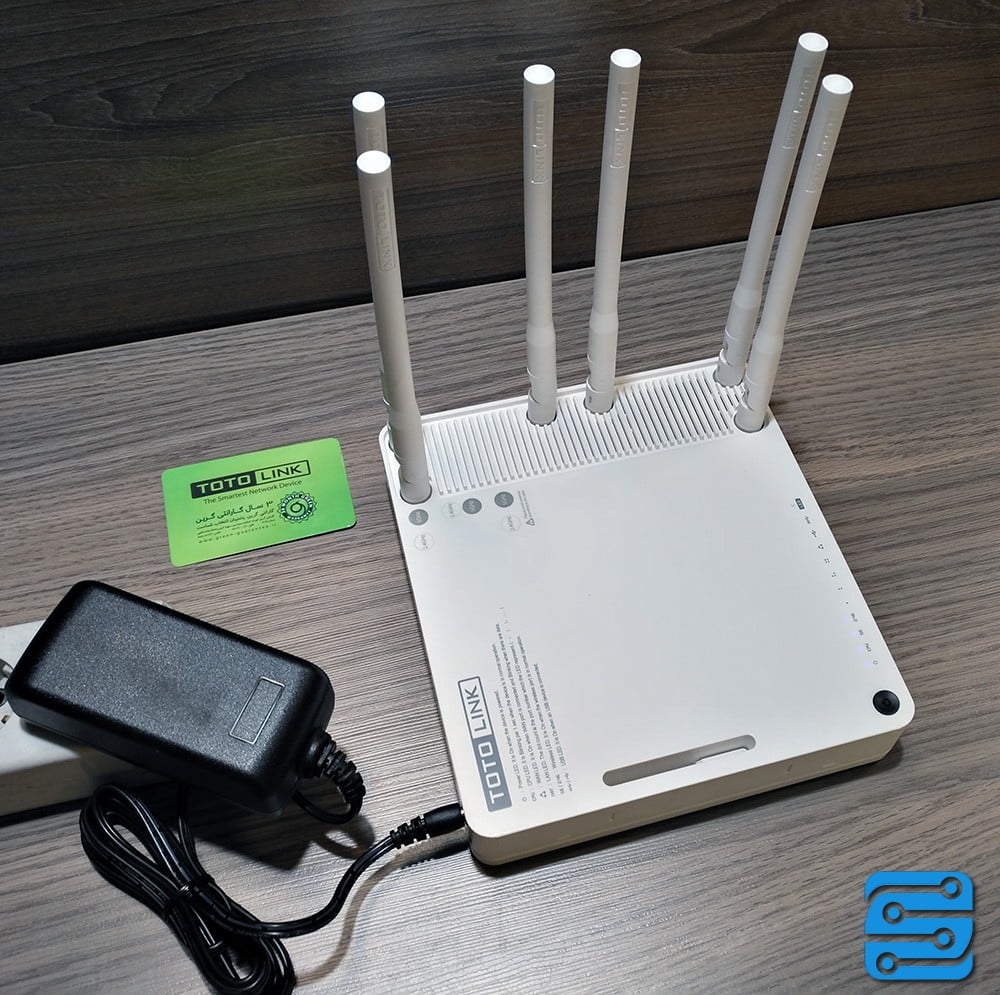

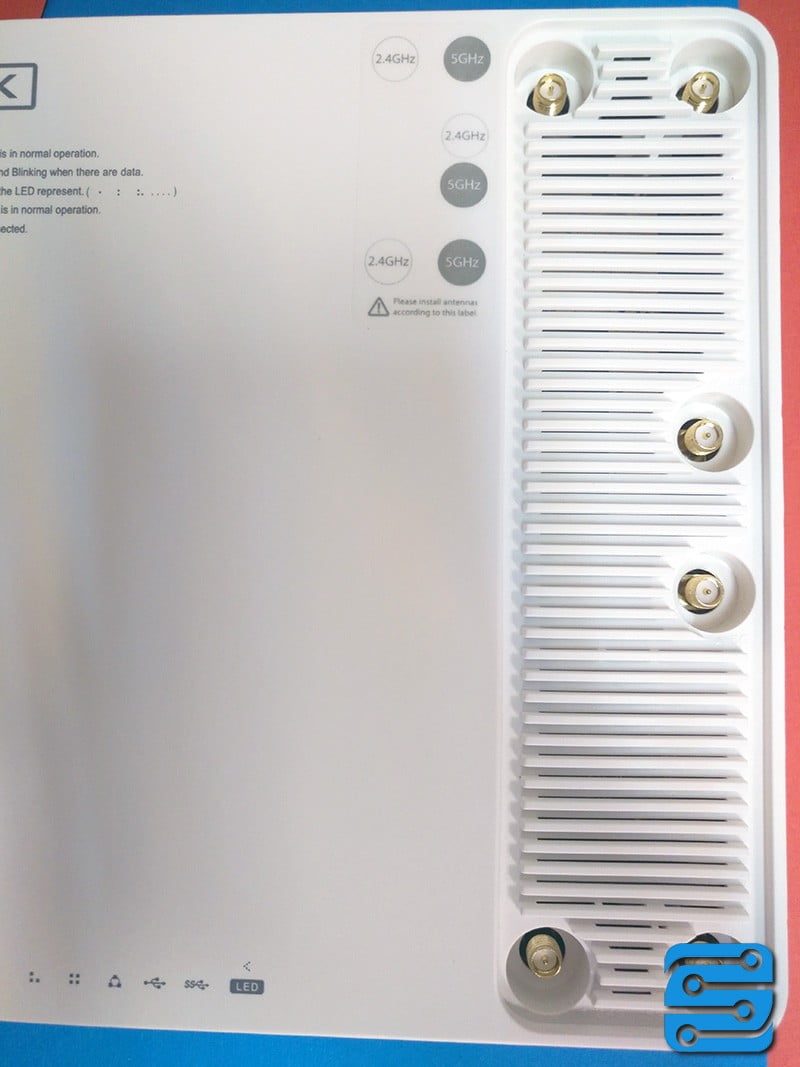

در سمت بالای این روتر در کنار نشانگرهای LED ، کلید روشن و خاموش نمودن دستگاه قرار دارد. در این سمت 6 حفره کانکتور های SMA قابل مشاهده است که محل نصب آنتن های دستگاه می باشد . 6 عدد آنتن 5dbi جدا شدنی این دستگاه می بایست به تفکیک باند های 2.4 و 5 گیگاهرتزی آنها و با توجه به نقشه محل قرار گیری آنها که روی روتر چسبانده شده است، نصب شوند. نصب نادرست آتن ها ممکن است منجر به عملکرد ضعیف سیگنال بی سیم دستگاه شود. .وجود آنتن های قابل جدا شدن،امکان تعویض آنها را با آنتن های High Gain فراهم می آورد، که این عمل موجب افزایش قدرت و پوشش دهی بیشتر سیگنال بی سیم می گردد.  همچنین اطلاعات مربوط به نشانگرهای LED و لوگوی توتولینک در این سمت پریینت شده اند. شیارهایی نیز به جهت دفع حرارت در سمت بالای دستگاه مشاهده می گردد.

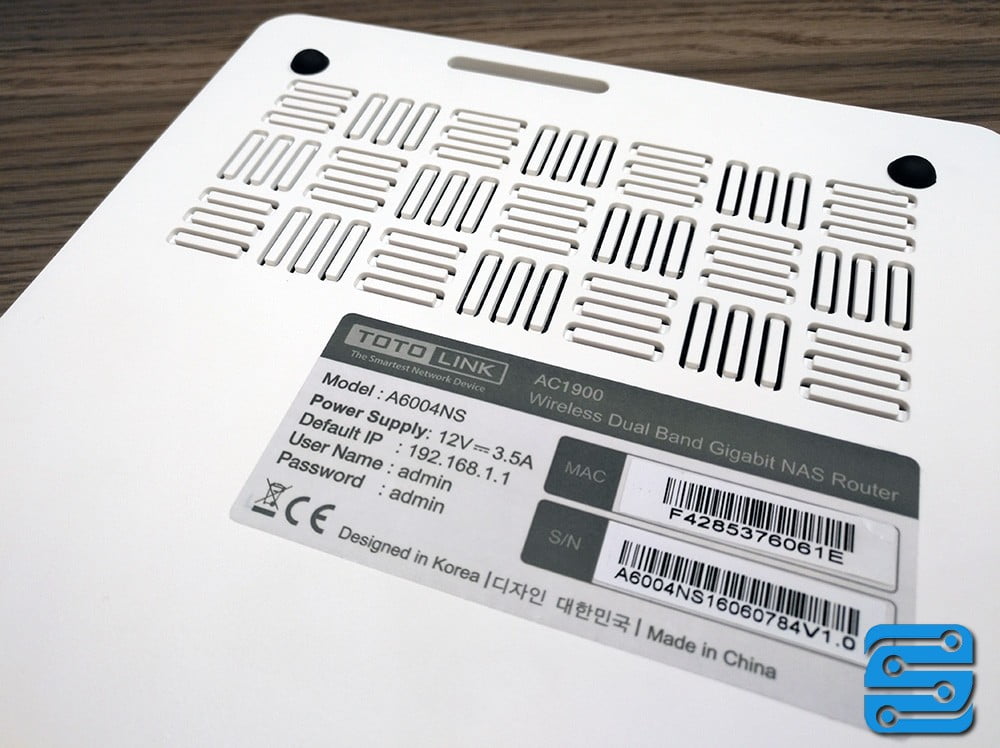

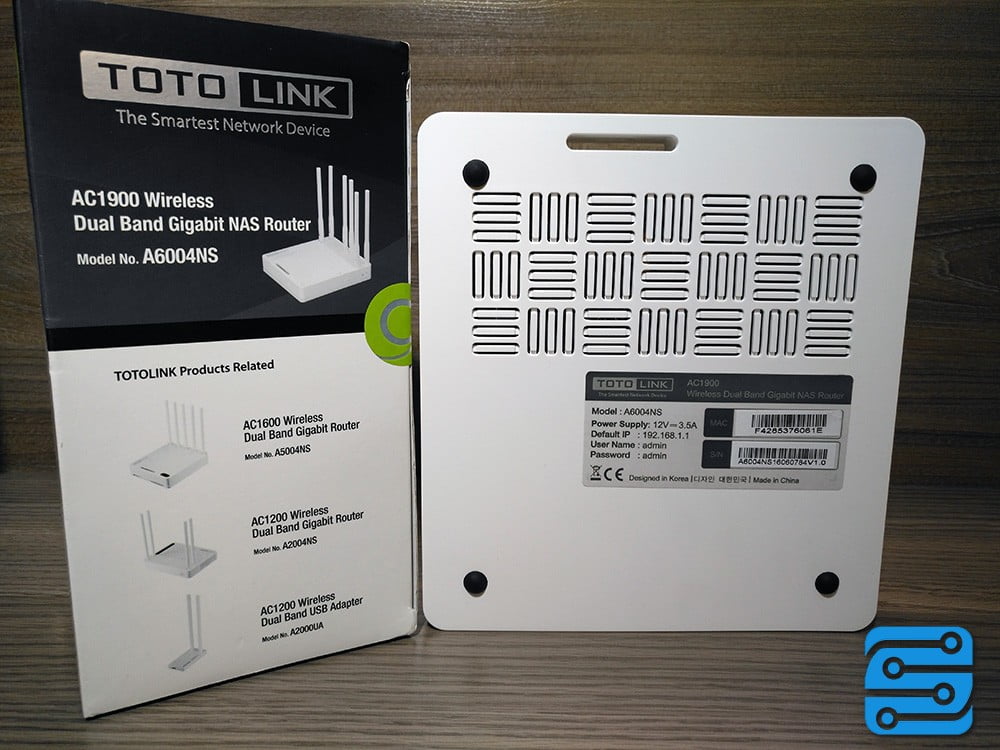

اکنون نگاهی به سمت زیرین دستگاه می اندازیم، در این قسمت در کنار 4 عدد پایه لاستیکی که به زیبایی پیچ های باز و بسته نودن روتر را می پوشانند، طرحی زیبا از شیارهایی می بینیم که به جهت جلوگیری از انباشته شدن حرارت و دفع آن تعبیه شده است. همچنین برچسبی شامل مدل، شرح محصول، اطلاعات منبع تغذیه، IP پیش فرض، کلمه کاربری ، گذرواژه ، آدرس مک و شماره سریال ، نیز در این سمت قرار دارند.

مشخصات فنی

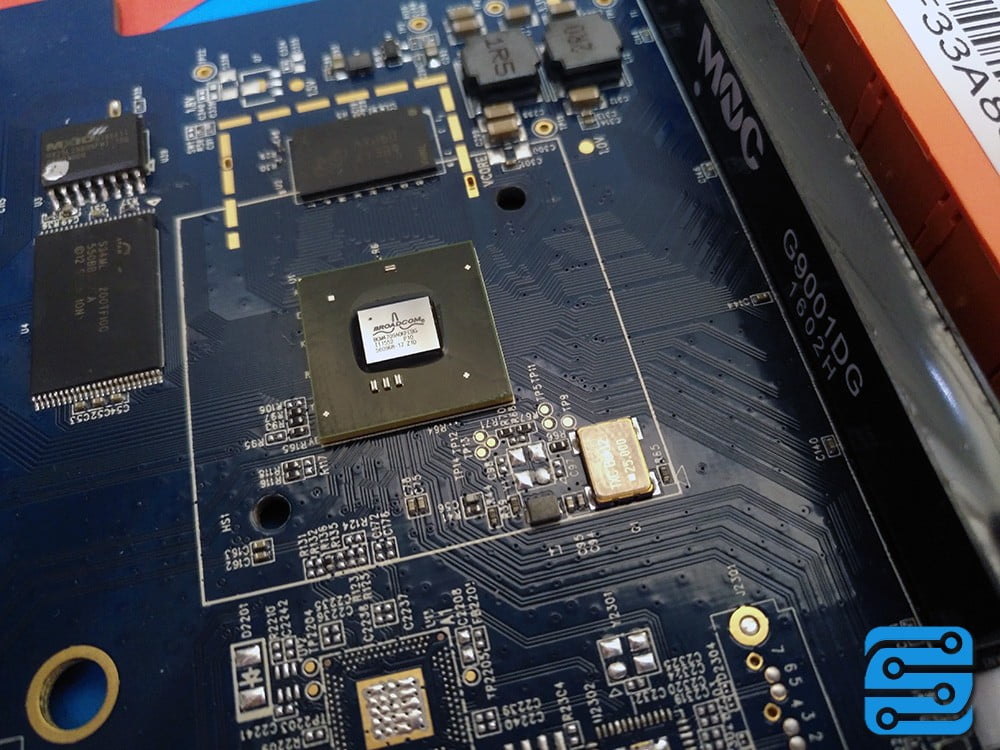

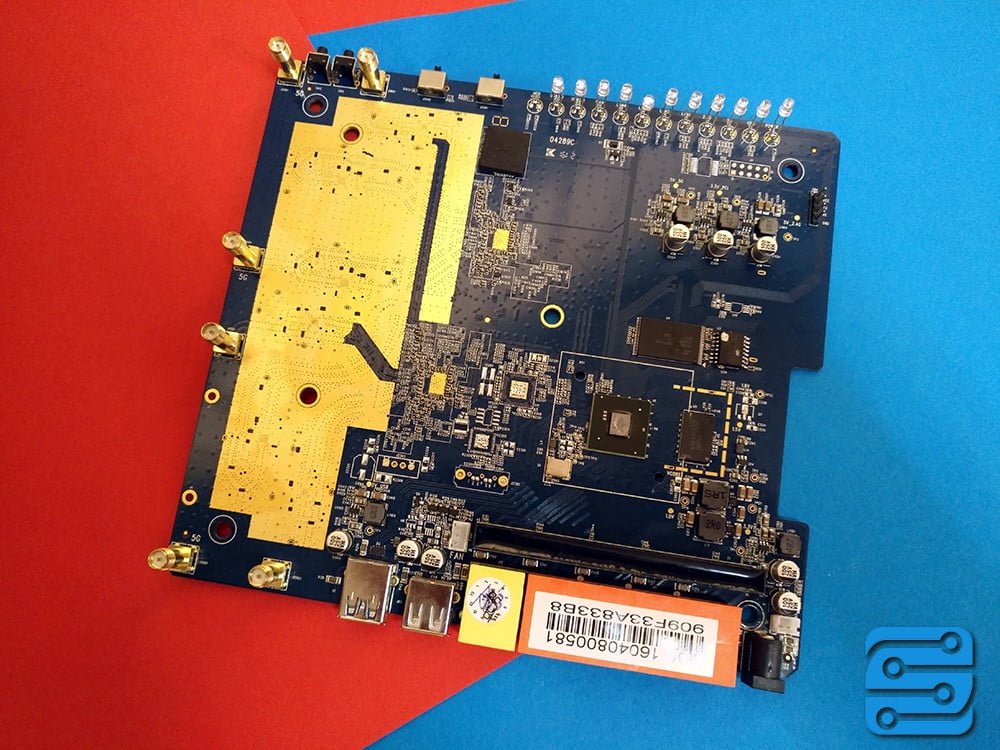

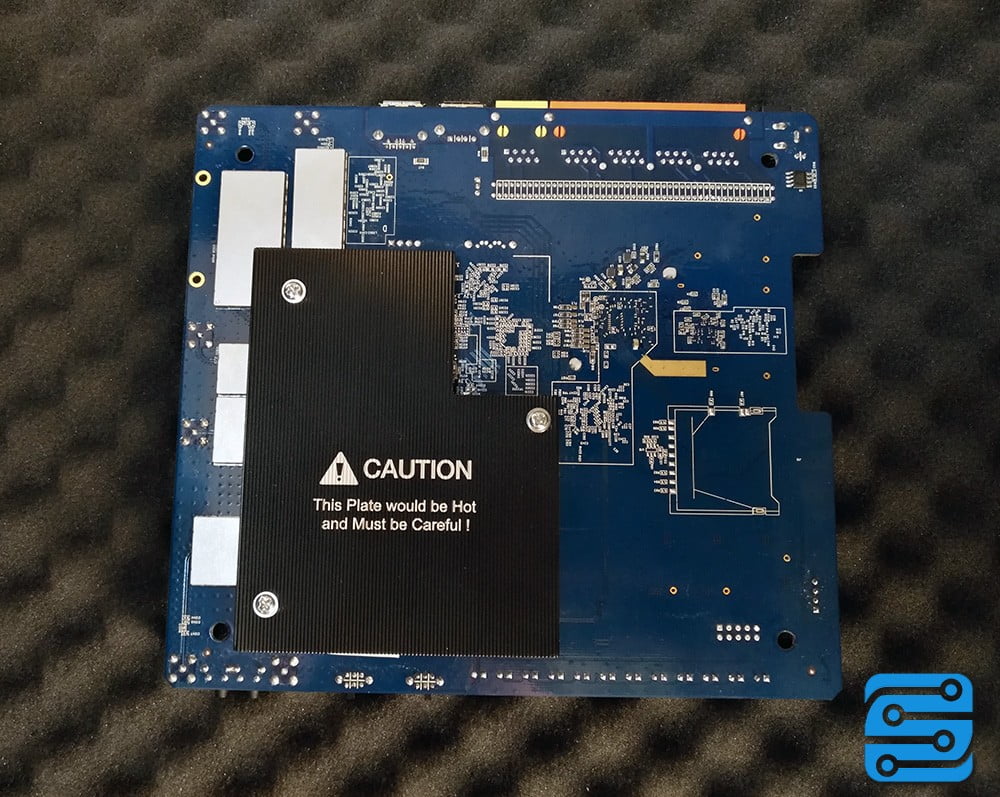

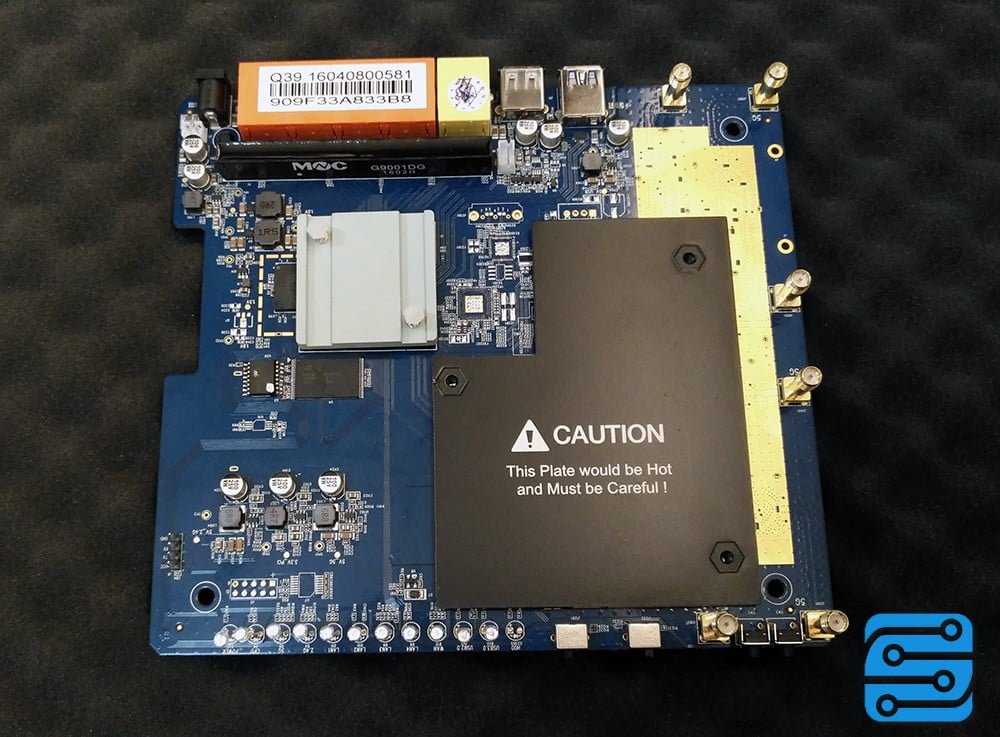

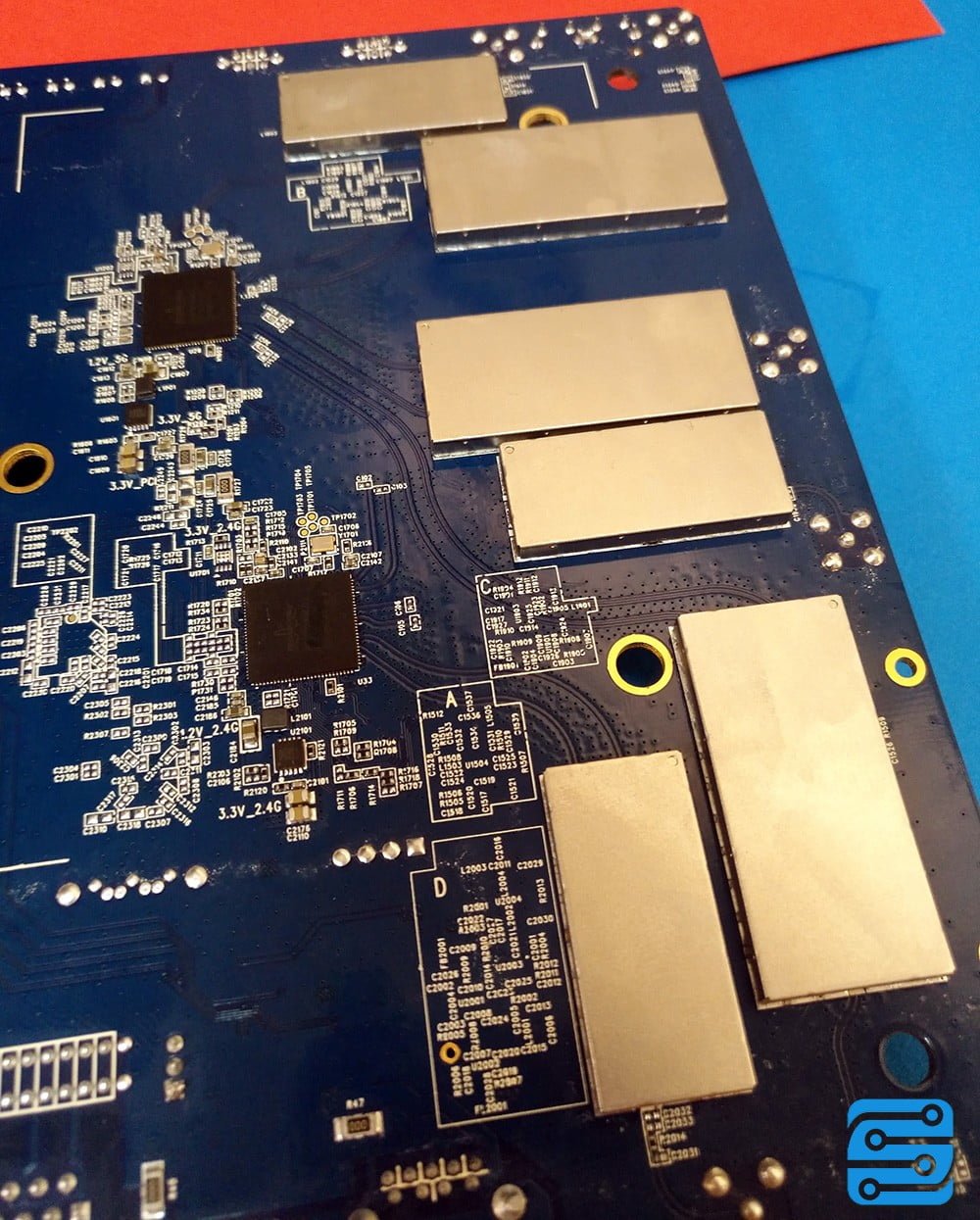

پردازنده دو هسته ای Broadcom با فرکانس 1 گیگاهرتز، قلب تپنده روتر توتولینک A6004NS را تشکیل می دهد. وظیفه خنک سازی فضای داخلی در روتر جدید توتولینک بر عهده یک عدد فن کوچک است که با ولتاژ 12 ولت و شدت جریان 0.060 آمپر فعالیت می کند. قابلیت مدیریت فن در رابط کاربری روتر، امکان تنظیم دمای مورد نظر برای فعالسازی فن را فراهم می سازد تا A6004NS بهترین عملکرد خود را ارائه دهد.

یکی از فناوری های به کار رفته در اکسس پوینت روتر توتولینک A6004NS، فناوری Beamforming است که به پوشش دهی دقیق منجر می شود. با استفاده از Beamforming، روتر بر اساس محل قرار گیری تجهیزات متصل به شبکه، امواج خود را با تمرکز بر این نقاط ارسال می کند و در نتیجه پوشش دهی قابل توجهی را دریافت خواهید کرد.

میان افزار روتر A6004NS بصورت نرم افزاری عملکردهای مفیدی را در اختیار کاربر قرار می دهد، همانند:

• VPN Server: برقراری ارتباطی ایمن از راه دور به شبکه خانه یا محیط کار خود
• Repeater: تقویت سیگنال بی سیم موجود به جهت پوشش دهی محیطی گسترده تر
• Multi-SSIDs: فراهم آوردن دسترسی به سیگنال بی سیم برای افراد متفاوت با حفظ حریم خصوصی شما
• Smart QoS : تخصیص آسان پهنای باند بر اساس نیاز کاربر
• Wi-Fi scheduler: کمک به والدین در کنترل زمان دسترسی به Wi-Fi

اکنون به صورت گام به گام به ایجاد یک شبکه بی سیم قدرتمند و سریع با استفاده از روتر A6004NS می پردازیم :

در ابتدا ، زمانیکه روتر به دستتان رسید ، آنتن ها را نصب نمایید. در نصب آنتن ها می بایست دقت کنید آنتن های 2.4GHz و 5GHz با تطبیق نوشته روی آنتن و نقشه نصب چسبیده روی دستگاه در محل درست خود قرار گیرند. نصب نادرست آتن ها ممکن است منجر به عملکرد ضعیف سیگنال بی سیم دستگاه گردد.

مرحله بعد ، اتصال اینترنت به دستگاه است.  بعنوان مثال یک مودم ADSL را در نظر می گیریم. با استفاده از کابل شبکه مودم را به پورت WAN روتر A6004NS متصل می نماییم. از یک کابل شبکه دیگر برای اتصال کامپیوتر به هر یک از پورت های روتر استفاده نمایید. با استفاده از آداپتور دستگاه را روشن نمایید. اکنون به نشانگرهای LED دستگاه توجه کنید:

نشانگرهای Power ، WAN و پورت های LAN مرتبط روشن هستند. نشانگرهای CPU، 5G و 2.4G  در حال چشمک زدن هستند، که به معنای کارکرد صحیح روتر است. اکنون چیدمان و نصب سخت افزاری به پایان رسیده و نوبت به انجام تنظیمات نرم افزاری در فرم ور روتر رسیده است.

1. یک مرورگر اینترنت را باز نمایید.

2. آدرس 168.1.1 را در مرورگر تایپ نموده و Go را کلیک نمایید.

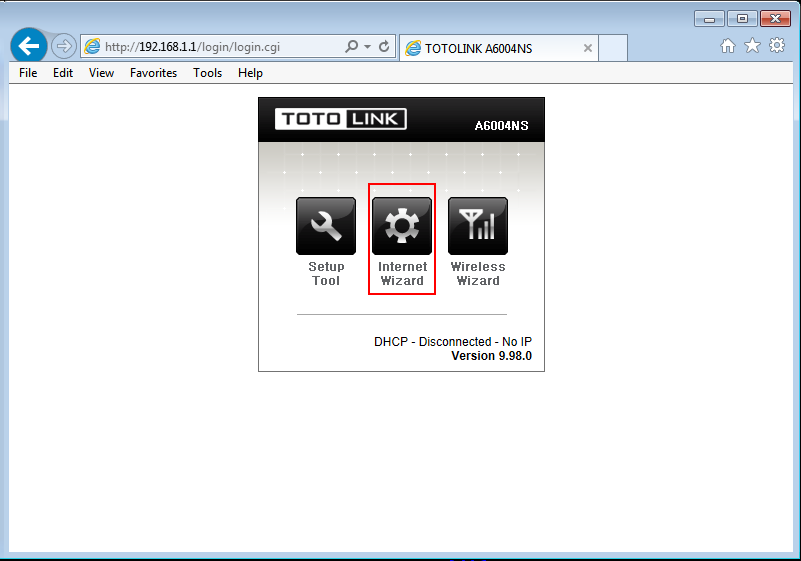

 3. سه گزینه به نمایش در خواهد آمد، لطفا Internet Wizard را انتخاب نمایید.

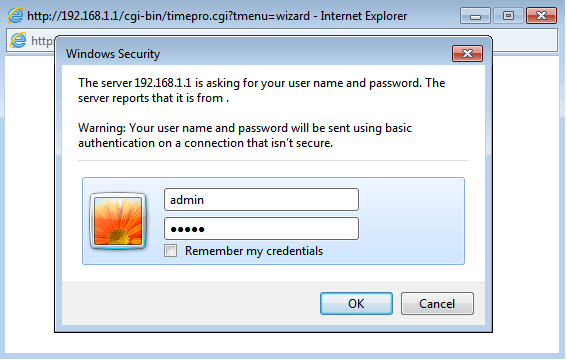

4. نام کاربری و کلمه عبور پیش فرض admin است. پس از وارد کردن روی Ok کلیک نمایید.

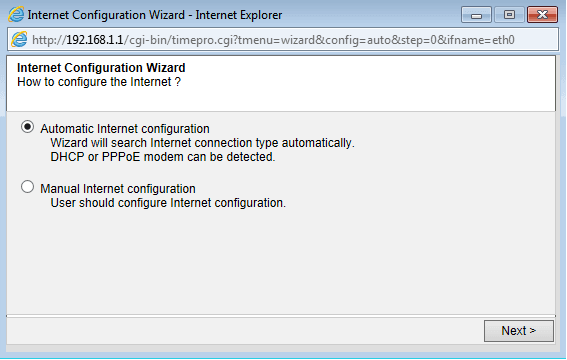

5. “Automatic Internet Configuration” را انتخاب نمایید.

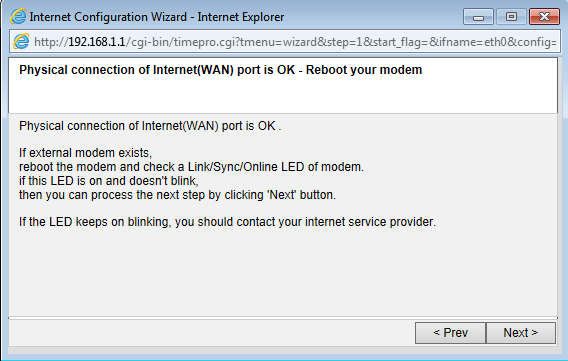

6. روتر بررسی خواهد نمود که پورت WAN بصورت فیزیکی بدرستی متصل گردیده است یا خیر. بروی Next کلیک کنید.

7. مدتی صبر کنید، در صورتیکه قبلا تنظیمات PPPoE را در مودم انجام داده باشید و مودم به اینترنت متصل باشد، روتر نیز به اینترنت متصل می گردد، در غیر اینصورت PPPoE شناسایی گردیده و User ID و Password که توسط ISP به شما داده شده است را وارد نمایید.

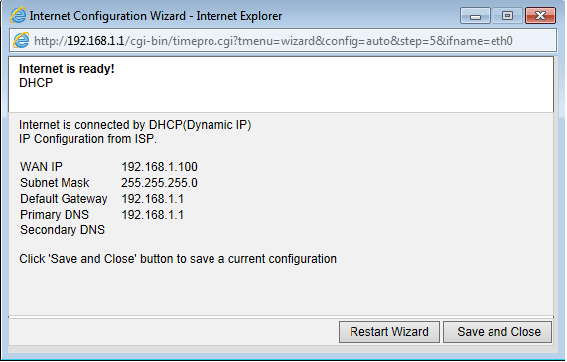

8. روتر به اینترنت متصل شده است ، بروی Save کلیک کنید و پنجره را ببنید تا تنظیمات اعمال گردد.

9. سپس به همان سه گزینه مرحله 3 بازگردید. این بار Wireless Wizard را انتخاب نمایید.

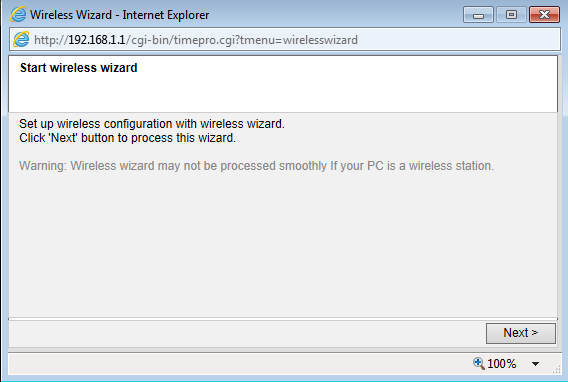

10. بروی Next کلیک نمایید. Wizard در ابتدا با انجام تنظیمات بی سیم 4G شروع خواهد شد.

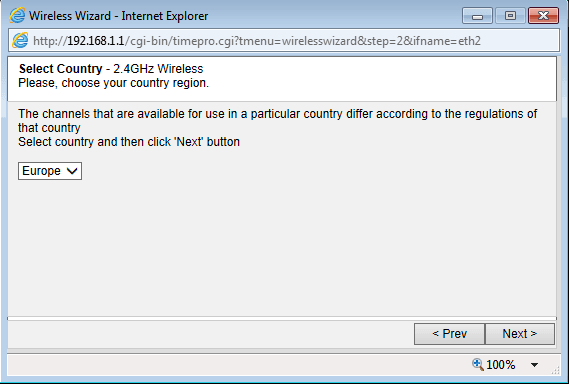

11. منطقه را انتخاب کنید و بروی Next کلیک نمایید.

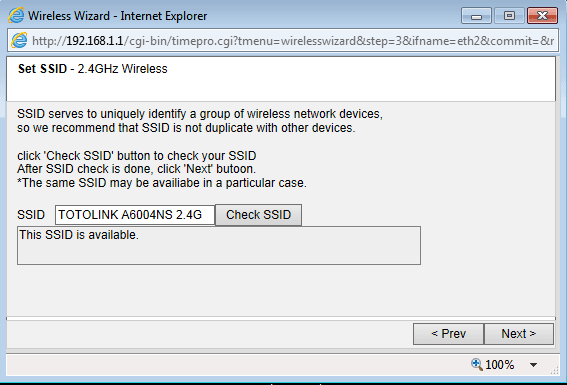

12. در این قسمت می توانید SSID دلخواه خود را وارد نمایید. سپس با کلیک روی کلید “Check SSID” از عدم تداخل SSID خود با SSIDهای موجود اطمینان حاصل فرمایید. پس از مشاهده پیام “This SSID is available” روی Next کلیک کنید.

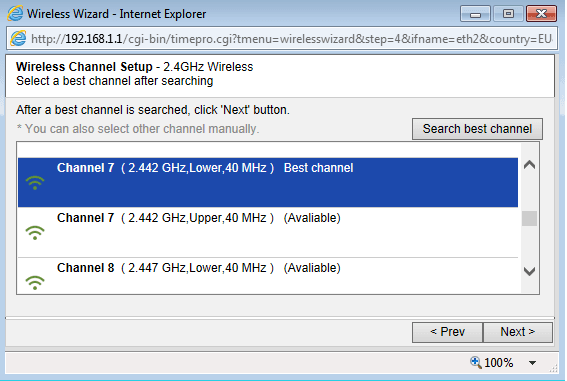

 13. در این بخش می توانید کانال مورد نظر خود در باند 4G را انتخاب نمایید. برای انتخاب بهترین کانال روی کلید “Search Best Channel” کلیک نمایید. پس از انتخاب ، Next را بفشارید.

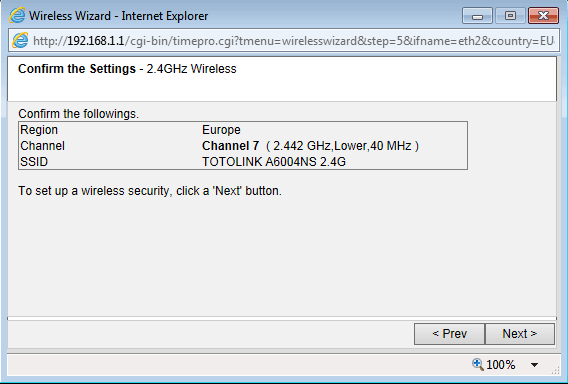

 14. در این قسمت مروری بر تنظیمات گذشته خواهید داشت، در صورت صحت تنظیمات کلید Next را بفشارید.

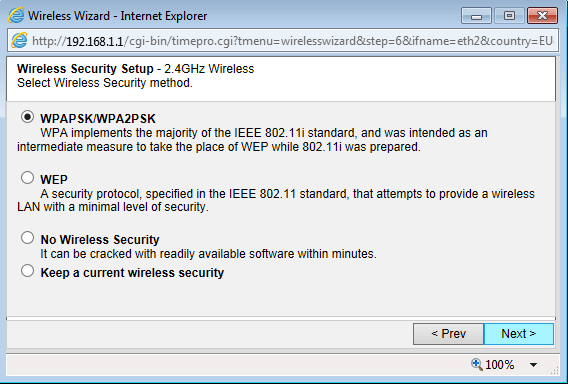

 15. در این قسمت متد امنیتی بی سیم را می توانید انتخاب نمایید. متد شماره یک توصیه می گردد. پس از انتخاب ، Next را بفشارید.

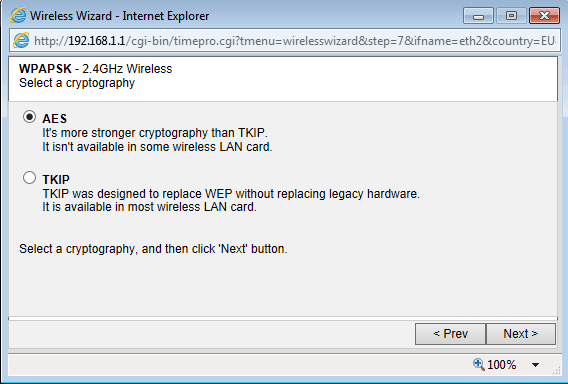

 16. متد رمز نگاری را انتخاب نمایید . AES توصیه می گردد. پس از انتخاب ، Next را بفشارید.

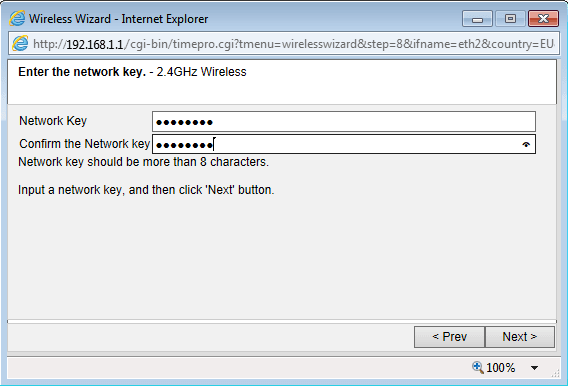

17. در این قسمت رمز عبور شبکه بی سیم را می بایست تعیین نمایید و پس از آن Next را بفشارید.

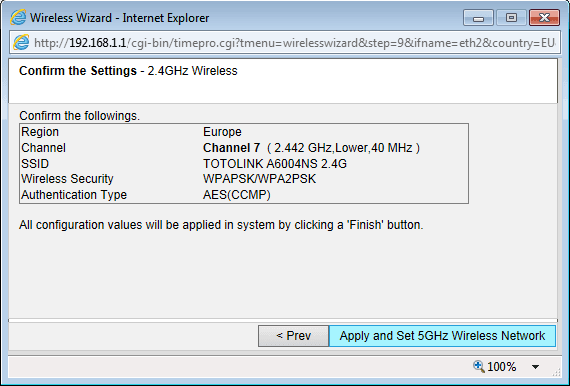

18. در این قسمت مروری بر تنظیمات گذشته خواهید داشت، در صورت صحت تنظیمات برای انجام تنظیمات 5G روی “Apply and Set 5ghz Wireless Network” کلیک نمایید.

19. تنظیمات شبکه 5GHz شبیه به تنطیمات 4GHz بوده و همان مراحل را گام به گام می بایست طی کنید.

20. پس از انجام تنطیمات بی سیم، می توانید از تلفن هوشمند خود برای اتصال به SSID روتر و اطمینان از صحت انجام تنظیمات استفاده نمایید.

اکنون می توانید دراینترنت به فعالیت های متنوعی بپردازید و از ارتباط بدون بدون وقفه لذت ببرید.

سیستم تست

مادربرد MSI Z270 Gaming M5: مادربردی ایده آل برای کاربرد های حرفه ای و گیمینگ که امکانات قابل توجهی شامل پشتیبانی از حداکثر 64 گیگابایت حافظه مادربردی ایده آل برای کاربرد های حرفه ای و گیمینگ که امکانات قابل توجهی شامل پشتیبانی از حداکثر 64 گیگابایت حافظه DDR4 با فرکانس 3800 مگاهرتز، مدار تغذیه قدرتمند، پشتیبانی از سه عدد کارت گرافیک، دو اسلات M.2 مجهز به محافظ M2.Shield، نورپردازی Mystic Light با قابلیت کنترل و شخصی سازی توسط نرم افزار Gaming APP و نرم افزار مدیریت حرفه ای Commander را ارائه می دهد.

پردازنده Core i7-7700K: جدیدترین و قدرتمند ترین پردازنده تولید شده توسط اینتل برای سوکت LGA 1151 در سال 2017 که به همراه چیپ ست های سری 200 معرفی شد. چهار هسته پردازشی با فرکانس پایه 4.2 گیگاهرتز و فرکانس بوست 4.5 گیگاهرتز به همراه هشت رشته پردازشی و 8 مگابایت حافظه نهان در سطح سوم (L3 Cache) قدرت مناسبی برای ارائه عملکرد بی نظیر در اختیار کاربران قرار می دهد. معماری 14 نانومتری Kaby Lake عملکرد مناسبی برای اورکلاک و پایداری بهتر پردازنده در فرکانس های بالا فراهم می سازد.

حافظه رم Corsair Vengeance LED 2*8 GB 3000: پک 16 گیگابایتی Corsair از سری جدید Vengeance LED با نور پردازی قرمز، به صورت دو ماژول 8 گیگابایتی برای سیستم تست مورد استفاده قرار می گیرد. فرکانس 3000 مگاهرتز ماژول های حافظه نشان دهنده پهنای باند قابل توجه و در نتیجه عملکرد بی نظیر رم برای سیستم تست است.

کارت گرافیک MSI GTX 1080 Gaming X 8GB: کارت گرافیک GTX 1080 نسخه گیمینگ با همراهی 8 گیگابایت حافظه GDDR5X و خنک کننده حرفه ای مجهز به فن های TORX عملکرد بسیار مناسبی برای اجرای بازی های روز در اختیار شما قرار می دهد. سیستم نورپردازی Mystic Light، قابلیت کارکرد به صورت بی صدا در دمای کمتر از 60 درجه سانتی گراد و نرم افزار مدیریت کارت گرافیک به نام Gaming APP از دیگر ویژگی های کارت گرافیک MSI GTX 1080 Gaming X به شمار می روند.

ذخیره سازی Plextor M8PeGN 128 GB: درایو ذخیره سازی Plextor در پلتفرم M.2 با ظرفیت 128 گیگابایت برای راه اندازی سیستم عامل و نرم افزار های مورد نیاز مورد استفاده قرار می گیرد. سرعت خواندن و نوشتن ترتیبی در این درایو به ترتیب 1600 و 500 مگابایت در ثانیه است. حداکثر سرعت خواندن و نوشتن تصادفی داده ها در حالت 4K طبق اعلام کمپانی سازنده به ترتیب 120 و 130 هزار دستور ورودی و خروجی است. یک چیپ حافظه 512 مگابایتی از نوع LPDDR3 به عنوان حافظه نهان به کار رفته است. کنترلر Marvell 88SS1093 به همراه چیپ حافظه 15 نانومتری توشیبا از نوع MLC مجموعه قابل تحسینی برای ارائه سرعت بالای انتقال اطلاعات فراهم می سازند.

پاور GREEN GP1050B-OC+: پاور با کیفیت و خوش ساخت گرین با توان 1050 وات وظیفه تامین توان سیستم تست را بر عهده دارد. طراحی کابل کشی به صورت فول ماژولار از مهم ترین خصوصیات این پاور به شمار می رود. به کارگیری خازن های جامد ژاپنی با قابلیت تحمل حرارت به میزان 105 درجه سانتی گراد، هفت مدار محافظتی، تصحیح ضریب جریان Active PFC، خروجی قابل توجه 87.5 آمپر برای تک ریل 12 ولت، حداکثر راندمان 95 درصد و قابلیت فعالیت بدون نیاز به چرخش فن تا لود کمتر از 30 درصد به عنوان ویژگی های منحصر بفرد پاور 1050 واتی گرین معرفی می شوند.

کیس GREEN OC Station: هیچ گزینه ای بهتر و کارآمد تر از OC Station برند گرین برای اسمبل قطعات یک سیستم تست در بازار داخلی وجود ندارد. یک کیس با ساختار و طراحی بسیار ساده و کاربردی که سرعت نصب و جداسازی قطعات سیستم را به شدت افزایش می دهد. از سوی دیگر محدودیت فضا برای نصب خنک کننده پردازنده و کارت گرافیک روی کیس OC Station معنایی ندارد و می توانید بدون مشکل از حرفه ای ترین ایرکولر، واترکولر و کارت های گرافیک روی سیستم بهره مند شوید.

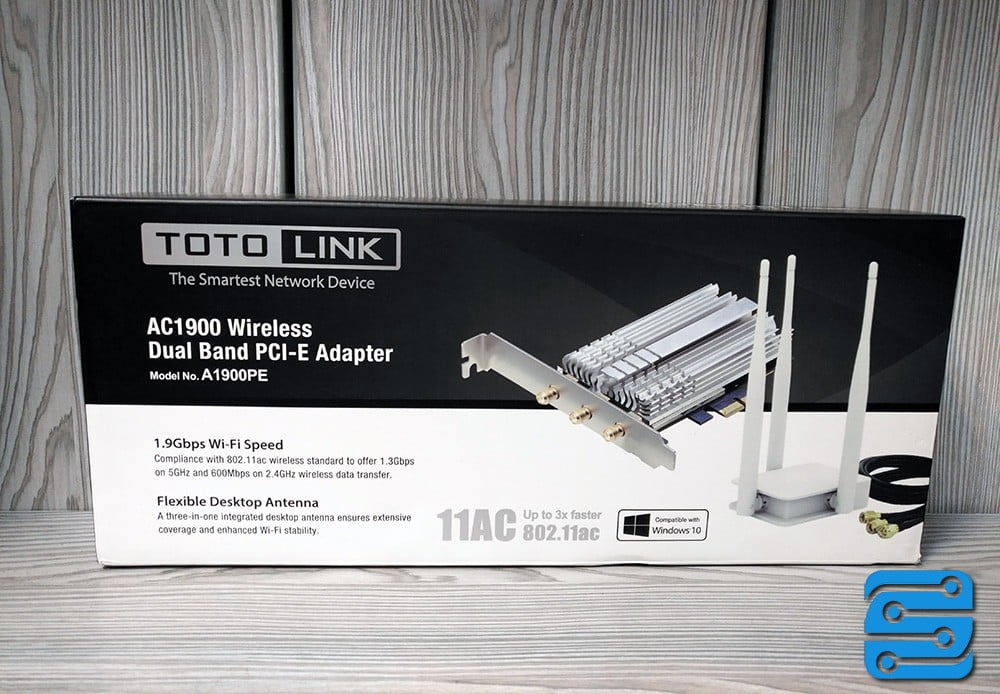

برای انتقال اطلاعات با بهره گیری از استاندارد بی سیم AC از کارت شبکه توتولینک مدل AC1900 و در حالت شبکه سیمی نیز از پورت LAN در مادربرد MSI Z270 Gaming M5 استفاده کردیم.

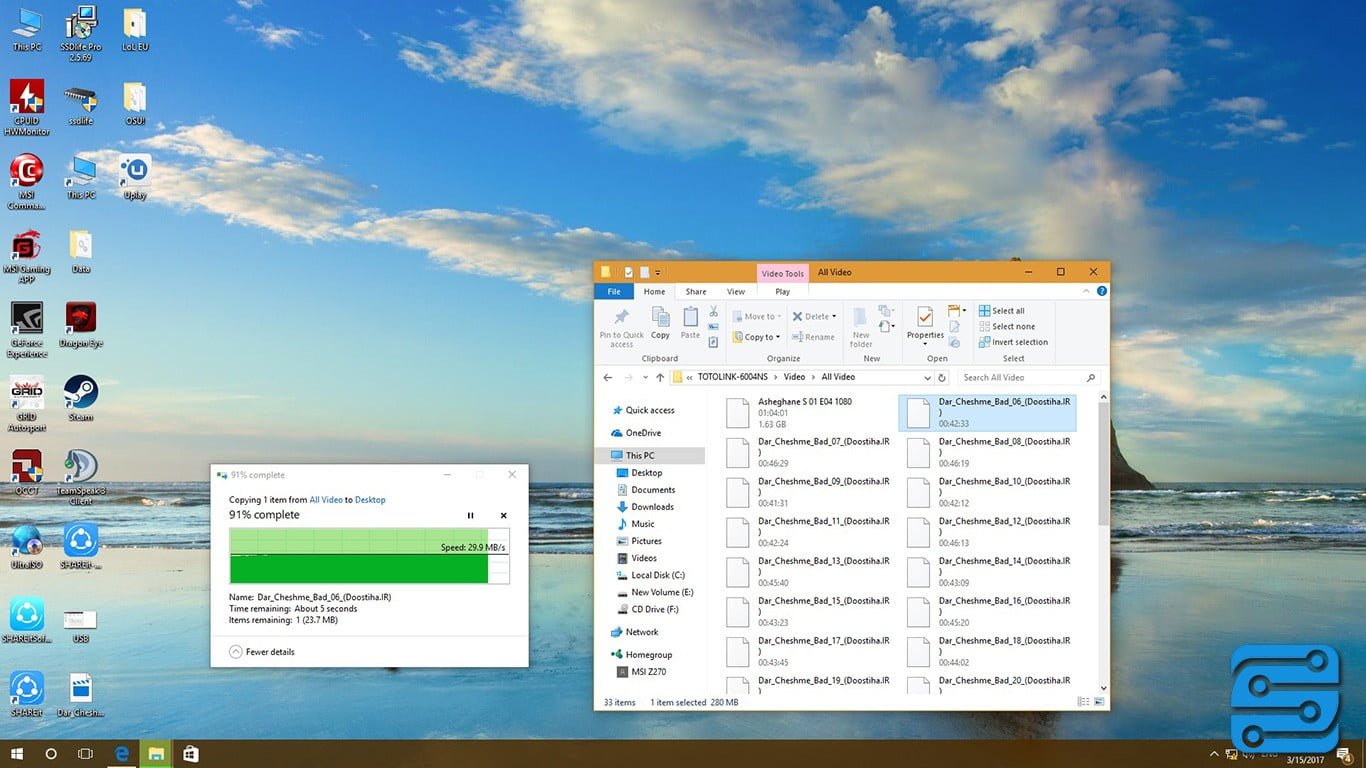

در ابتدا به بررسی سرعت انتقال اطلاعات در حالت شبکه سیمی پرداختیم که حداکثر سرعت 29.9 مگابایت در ثانیه به ثبت رسید. نکته قابل توجه در عملکرد روتر توتولینک A6004NS، انتقال با سرعت یکنواخت و بدون نوسان است که صحت این موضوع را می توانید در تصویر بالا مشاهده کنید.

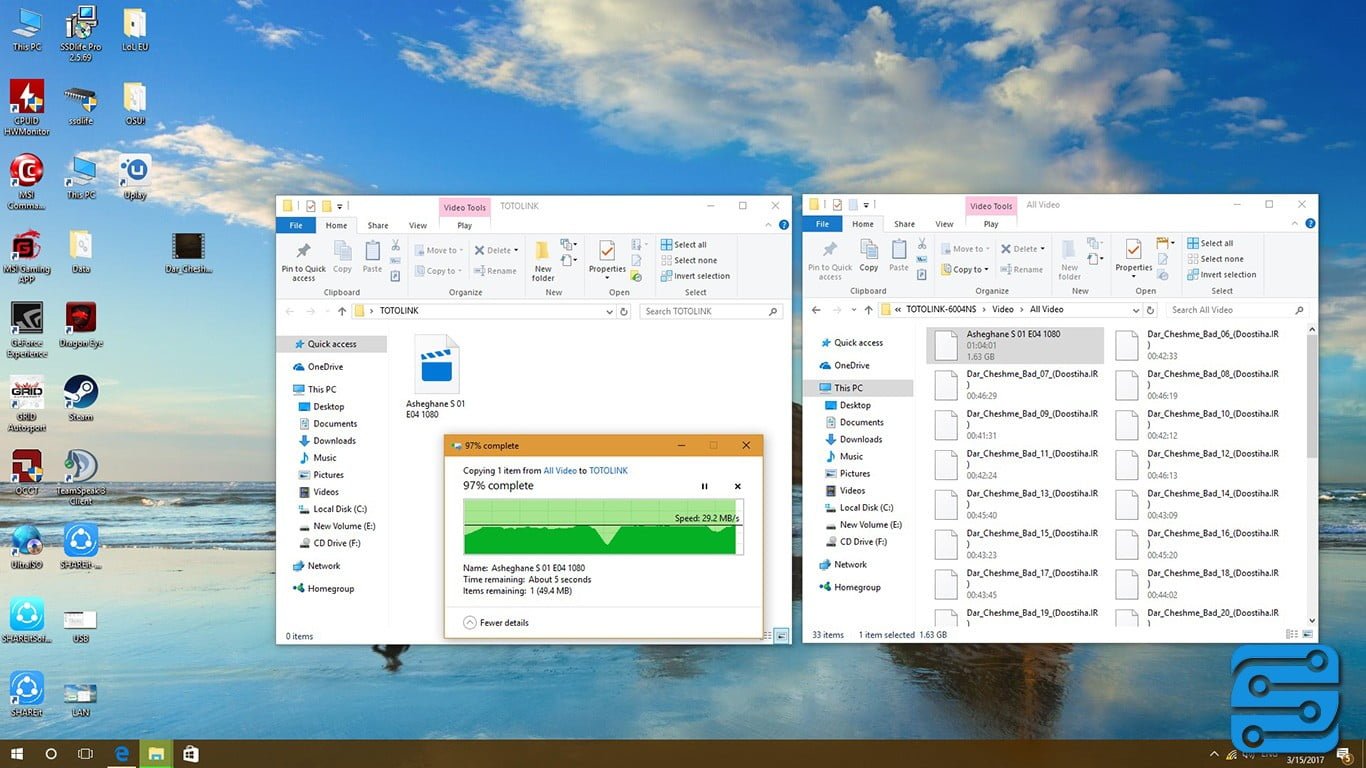

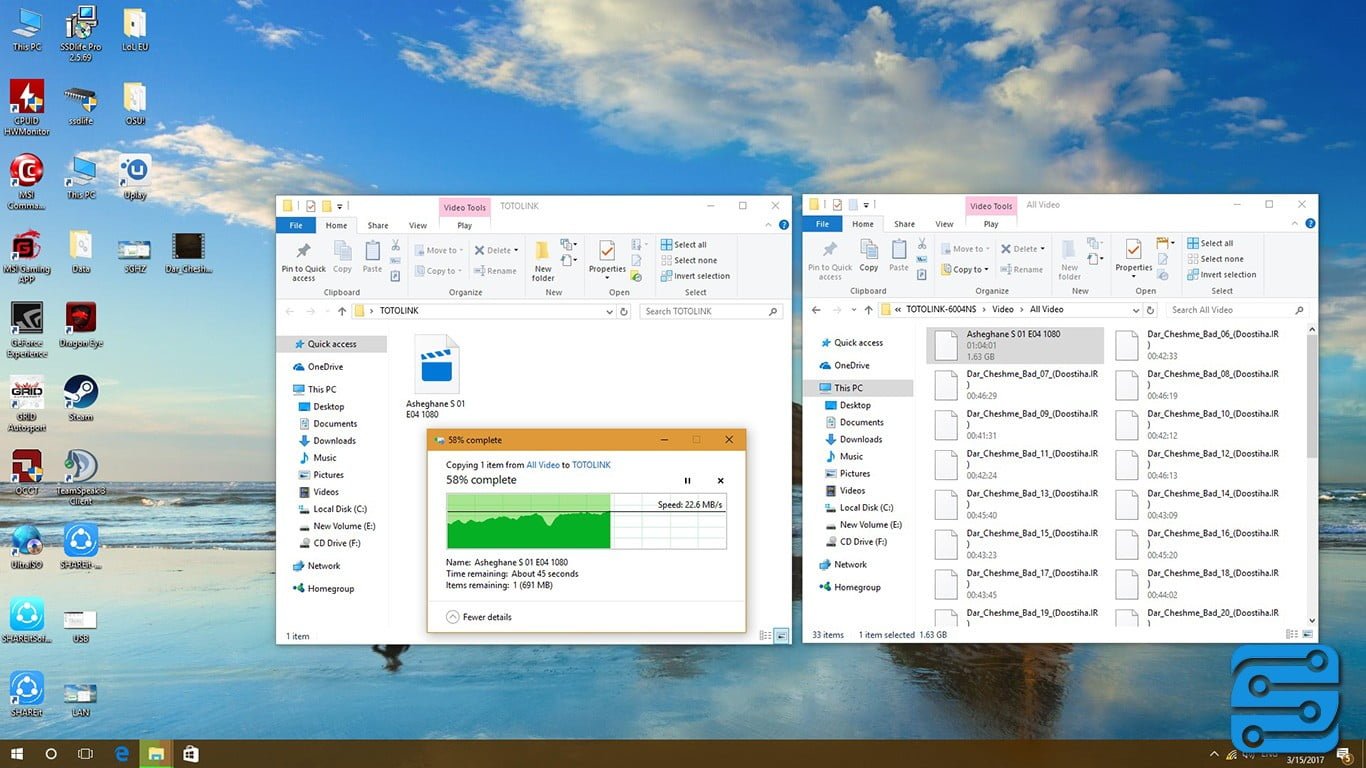

در حالت استفاده از شبکه بی سیم به ترتیب از دو باند فرکانسی 2.4 و 5 گیگاهرتز برای تست سرعت بهره بردیم که نتایج آن را در تصاویر زیر مشاهده می کنید. سرعت انتقال اطلاعات در باند 2.4 گیگاهرتز به طور متوسط برابر با 22.2 مگابایت در ثانیه و در باند 5 گیگاهرتز 29.2 مگابایت در ثانیه ثبت شده است. همانند تست در حالت شبکه سیمی، در شبکه بی سیم و در هر دو باند 2.4 و 5 گیگاهرتز، کمترین میزان نوسان در سرعت انتقال اطلاعات مشاهده شده، هر چند شرایط در شبکه سیمی بهتر ارزیابی می شود.

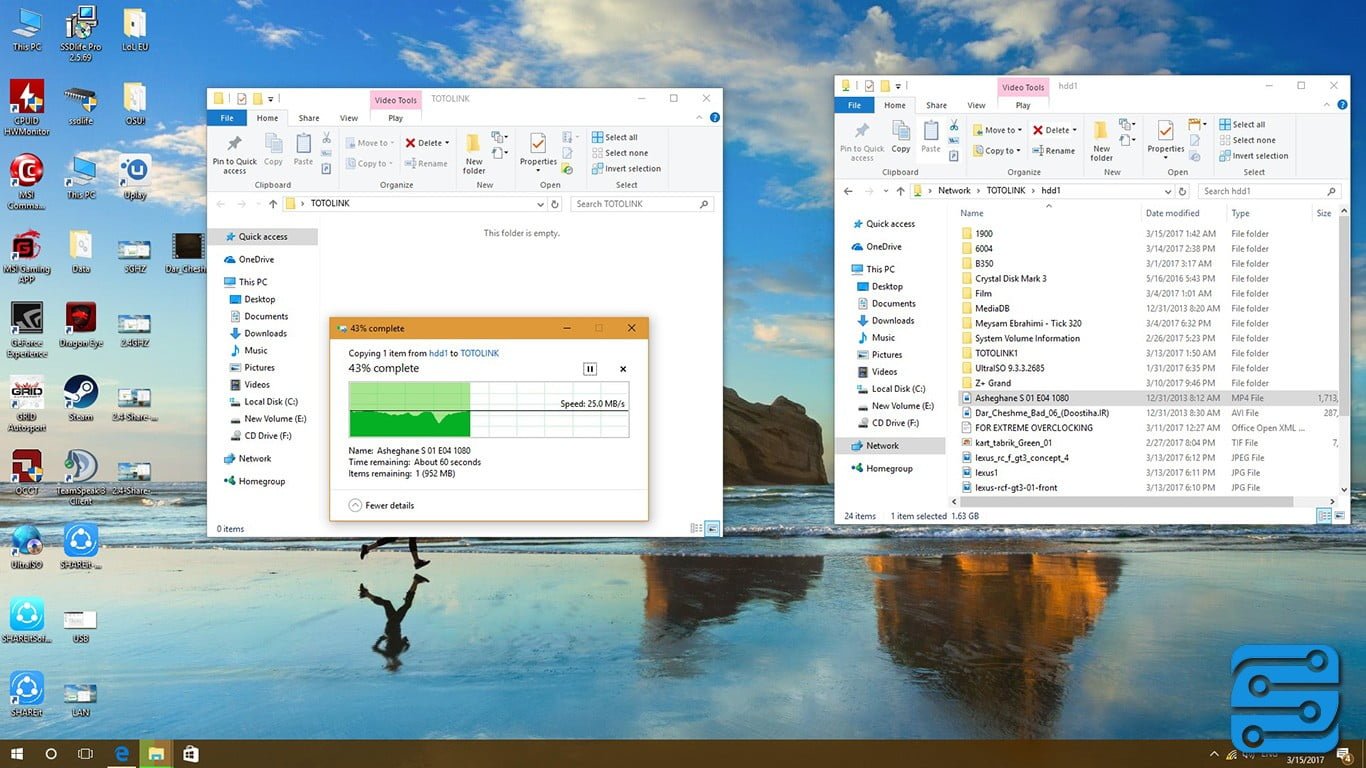

یکی از قابلیت های روتر اکسس پوینت توتولینک A6004NS، بهره گیری از دو پورت USB است که امکان اشتراک گذاری اطلاعات موجود در فلش مموری و هارد دیسک وجود دارد. تست بعدی ما بررسی سرعت انتقال اطلاعات از فلش مموری مجهز به رابط USB 3.1 (مدل Silicon Power Blaze B21 با ظرفیت 16 گیگابایت) بود که میانگین سرعت 25 مگابایت در ثانیه به ثبت رسید.
