پردازنده های جدید اینتل با فناوری ساخت 14 نانومتری در حدود دو هفته دیگر به صورت رسمی معرفی و وارد بازار می شوند، در همین راستا اینتل پیش از رونمایی از پردازنده های جدید، چیپ ست Z170 خود را در اختیار شرکت های تولید کننده مادربرد قرار داده تا بتوانند با استفاده از فناوری های اختصاصی خود، محصولاتی متفاوت و منحصر بفرد تولید کنند. شرکت گیگابایت در نسل های گذشته چیپ ست و پردازنده های اینتل نیز همواره محصولاتی در محدوده قیمت و با کاربرد های متفاوت تولید نموده که مادربرد های سری SOC Force به عنوان پرچمدار و یکی از قدرتمندترین مادربردهای این شرکت شناخته می شود. البته گیگابایت همواره سعی می کند تا مادربرد های سری SOC را به صورت دو منظوره برای اورکلاکر ها و گیمرها آماده کند تا به این شکل بتواند توجه بیشتری را به خود جلب کند و به همین دلیل تجهیزات و امکانات قابل توجهی برای مادربرد های سری SOC در نظر می گیرد.
مادربرد Gigabyte Z170-SOC Force به مدار تغذیه قدرتمند 24 فاز برای پردازنده مجهز است و تامین توان مورد نیاز پردازنده توسط یک کانکتور 8 پین EPS پاور صورت می گیرد.

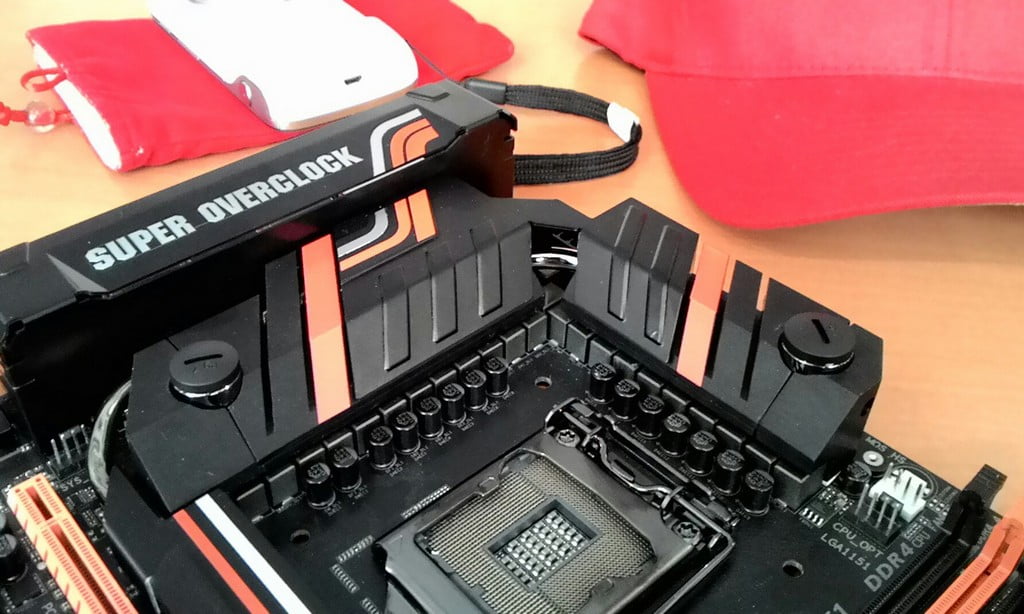

گیگابایت برای خنک سازی مدار تغذیه قدرتمند مادربرد علاوه بر در نظر گرفتن هیت سینک های بزرگ با ترکیب رنگ مشکی-نارنجی، قابلیت نصب خنک کننده مایع را قرار داده تا کاربران حرفه ای بتوانند مادربرد گیگابایت را برای شرایط استفاده طولانی مدت و تحت فشار آماده سازند. چهار اسلات حافظه رم قادر به پشتیبانی از حداکثر 64 گیگابایت حافظه DDR4 با فرکانس 3200 مگاهرتز به صورت دو کاناله خواهد بود. گیگابایت در بخش نصب تجهیزات جانبی سنگ تمام گذاشته و سه عدد کانکتور M.2 به همراه سه کانکتور ساتا اکسپرس در کنار مجموع هشت پورت ساتا 3 ترکیب قابل توجهی از امکانات ذخیره سازی را تحت پوشش قرار می دهند.

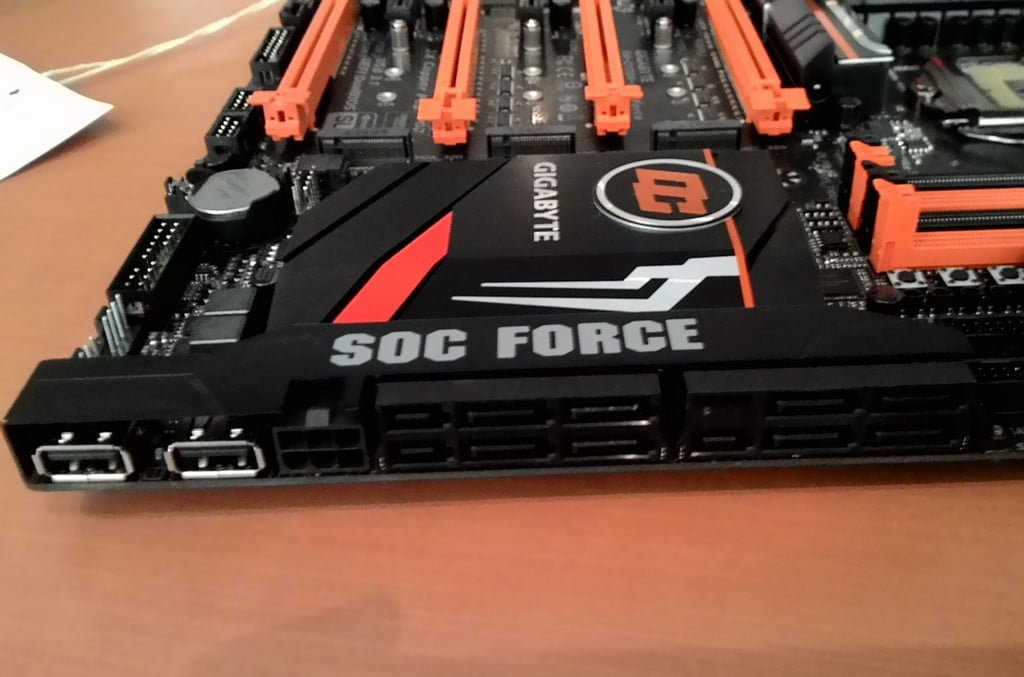

از سوی دیگر وجود دو پورت USB 3.1 به همراه هشت پورت USB 3.0 که چهار عدد از آنها در پنل پشت قرار گرفتند، شما را برای پذیرایی از تجهیزات ذخیره سازی قابل حمل و سایر تجهیزات جانبی آماده می سازد. گیگابایت نگاه ویژه ای به کاربرانی داشته که از کیس های Open Frame یا OC Bench ها استفاده می کنند و به همین دلیل دو پورت USB 3.0 در کنار پورت های ساتا در نظر گرفته تا در این شرایط بتوانند به سادگی ابزارهای ذخیره سازی و جانبی را به مادربرد متصل کنند.

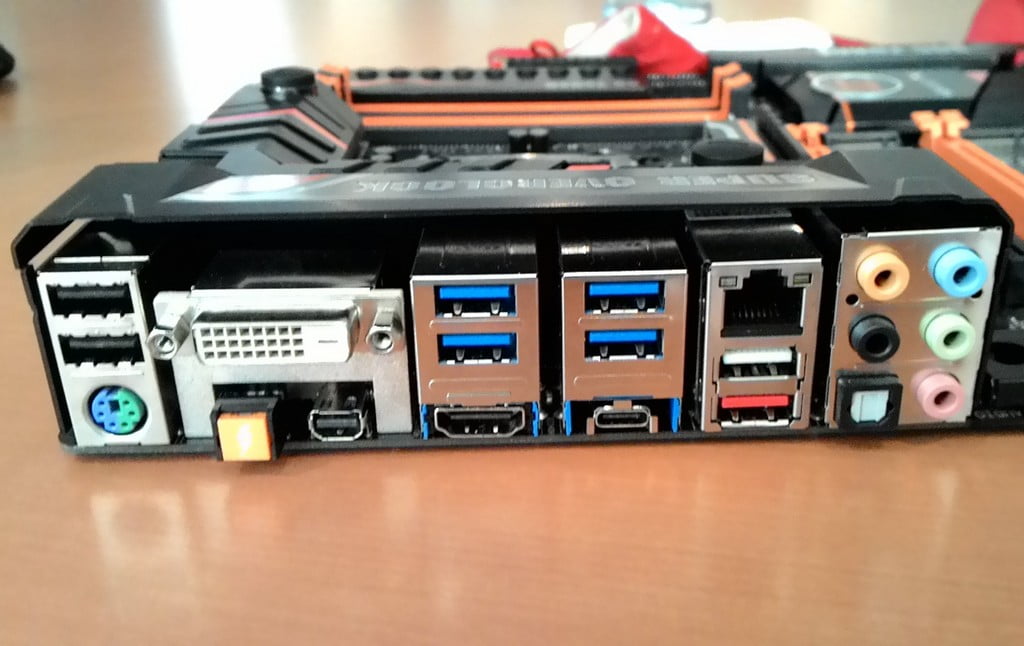

پردازنده های اسکای لیک که در خانواده 14 نانومتری ها با سوکت LGA 1151 قرار می گیرند به پردازنده گرافیکی مجتمع مجهز هستند و همین ویژگی سبب گردیده تا گیگابایت مجموعه کاملی از پورت ها و خروجی های تصویری شامل HDMI، DVI و mini-DisplayPort را در نظر گیرد. پوشش قرار گرفته روی پورت های پشت مادربرد به قسمت مدار صوتی نیز منتقل شده و مدار ایزوله شده این بخش را نیز در بر می گیرد.

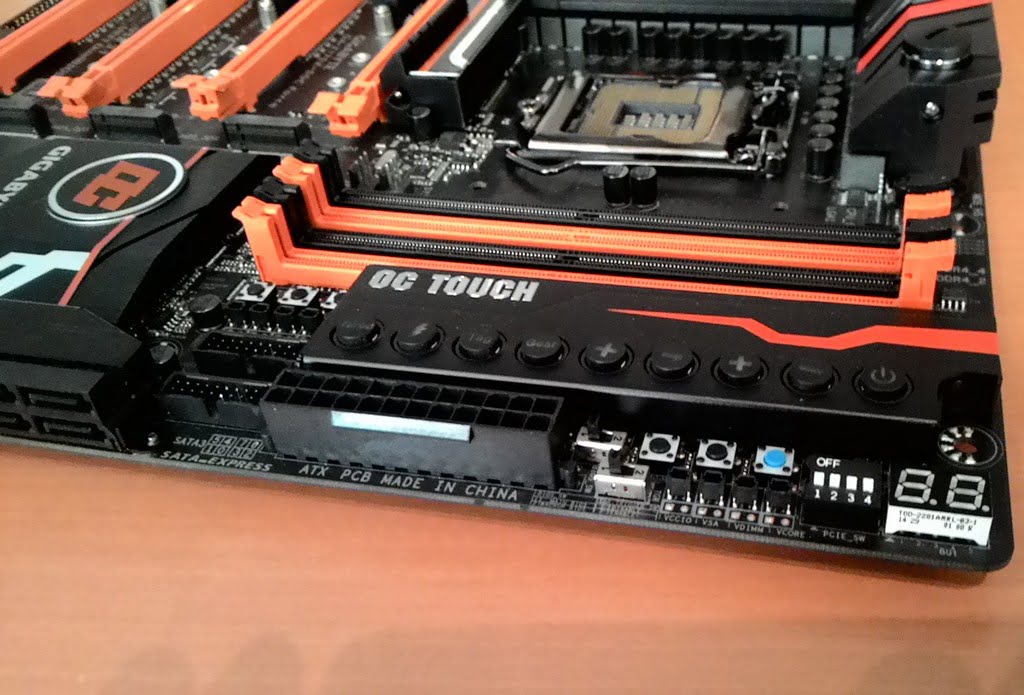

در کنار چهار اسلات حافظه رم، کلید های فراوانی دیده می شود که به بخش OC Control مادربرد اختصاص دارد و وظیفه قطع و وصل کردن اسلات های PCI، دریافت ولتاژ لحظه ای بخش های مختلف مادربرد، افزایش و کاهش فرکانس و ولتاژ پرازنده و فعالسازی قابلیت های پردازنده را بر عهده دارند.
توسط
توسط
توسط
چهار کارت گرافیک ساپورت میکنه از این حیث واقعا عالیه.
USB Type-C چ کاربردی داره؟
چه طوری باید USB 3.0 و USB 3.1 رو تشخیص بدیم؟
گیگابایت نگاه ویژه ای به کاربرانی داشته که از کیس های Open Frame یا OC Bench ها استفاده می کنند و به همین دلیل دو پورت USB 3.0 در کنار پورت های ساتا در نظر گرفته تا در این شرایط بتوانند به سادگی ابزارهای ذخیره سازی و جانبی را به مادربرد متصل کنند.
پورت 6 پین احتمالا” برای تامین برق ساتا اکسپرس استفاده میشود !!!
خروجی کوچکی که در زیر پورت dvi وجود دارد آیا دیسپلی پورت میباشد و با پورت معمولی دیسپلی با مینی چه تفاوتی دارد ؟؟؟
باید منتظر ثبت رکورد های جدید این مادربوردهای کیگا باشیم. مزیت خیلی خوبیه که از رم های ddr3 هم در این مادربوردهای جدید استفاده میشه.قیمت رم های ddr4 هنوز بالا هست.
ممنون فقط اون سوکت 6 پین برق برای چیه؟
تو توضیج این مادربورد نوشته شده (از سوی دیگر وجود دو پورت USB 3.1 به همراه هشت پورت USB 3.0 که چهار عدد از آنها در پنل پشت قرار گرفتند)الان تو تصویر که 4 تا پورت USB3فقط هست بعدش رنگ USB 3.1 با USB3فرق میکنه
سلام
به نظر نمی رسد گیگابایت قصد تولید مدل های بلک ادیشن را داشته باشد.
در مورد فناوری و تجهیزات Ultra Durable در نسل جدید، گیگابایت مادربردی با نام GA-Z170X-UD5 TH در نظر گرفته، البته به طور حتم مادربرد های این شرکت همانند گذشته در چند سری مختلف مانند UD3، UD5, UD7 و به احتمال فراوان UD9 تولید خواهند گردید.
سلام
چنین امکانی وجود دارد ولی فکر نمی کنم در مادربرهای چیپ ست Z170 مورد استفاده قرار گیرد. چون قیمت حافظه های DDR4 بسیار بالاست، اینتل قابلیت استفاده از رم DDR3 را برای چیپ ست های سطح پایین تر در سوکت 1151 در نظر گرفته است.
سلام دوست عزیز
پورت Usb سفید رنگ: USB 1.0
پورت Usb قرمز رنگ: USB Charge Plus برای شارژ کردن تجهیزات همراه مانند گوشی و تبلت در زمانی که کامپیوتر شما در حالت Sleep قرار دارد.
پورت های آبی رنگ همان USB 3.0 و USB 3.1 هستند.
پورت کوچکی که کنار پورت قرمز رنگ USB قرار دارد، همان USB Type-C است.
سلام , گیگابایت تو این سری مادربرد های سوکت LGA 1151 هم مدل های Black Edition و Ultra Durable تولید میکنه؟
تو سوکت 1151 مادربوردی اصلا وجود داره که بشه روش رم ddr3 استفاده کرد بعدا واسه ارتقا رمها رو کنار گذاشت و بجاش رم ddr4 گذاشت؟
تو عکس پورت های ساتا یک عدد سوکت برق 6 پین و دو تا usbهستش دقیقا این پورت برق و اون تا usbکاربردشون کجاست ؟؟
usb 3.1 هم همون پورت قرمز و سفیده ؟
