با قسمت دوم نوستالژی و مرور پردازنده های AMD در کنار شما هستیم. برای مطالعه قسمت نخستی به این لینک مراجعه نمائید. همچنین در انتهای لینک نخست نیز مرور پردازنده های اینتل قرار دارد. با ما همراه باشید.

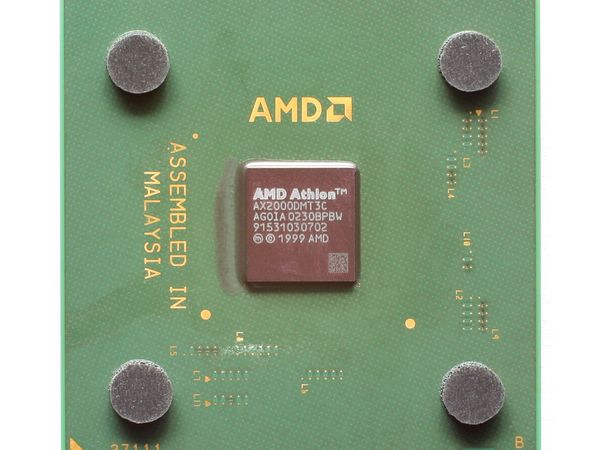

AMD K7: Athlon Thorton و Duron
در کنار پردازنده های Barton این شرکت دو پردازنده lower-end با عناوین Athlon Thorton و new Duron را در سال 2003 راهی بازار کرد. بخش از حافظه کش L2 در این دو محصول خاموش شده بود و کلاک هسته در آنها کمی کمتر از بارتون بود. لیتوگرافی این دو پردازنده نیز 130 نانومتری بود.
Code Name | Thorton | Duron |
Date | 2003 | 2003 |
Architecture | 32-bit | 32-bit |
Data Bus | 32-bit | 32-bit |
Address Bus | 32-bit | 32-bit |
Maximum Memory Support | 4 GB | 4 GB |
L1 Cache | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache | 256 KB (Full Speed) | 64 KB (Full Speed) |
Frequency | 1.6 – 2.2 GHz | 1.4 – 1.8 GHz |
FSB | 100 – 200 MHz (DDR) | 133 MHz (DDR) |
SIMD | MMX, Enhanced 3DNow!, SSE | MMX, Enhanced 3DNow!, SSE |
Fab | 130 nm | 130 nm |
Transistor Count | 54.3 Million | 54.3 Million |
Power Consumption | N/A | N/A |
Voltage | 1.5 -1.65 V | 1.5 V |
Die Area | 100.99 mm² | 100.99 mm² |
Socket | Socket A | Socket A |

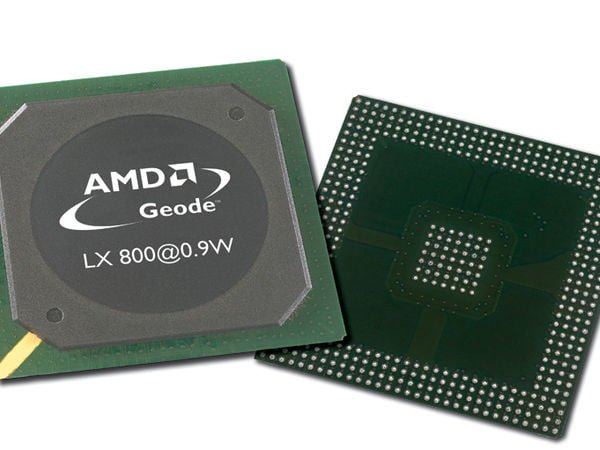

AMD Geode: The APU Predecessor
در سال های 2003 و 2004 شرکت AMD دو پردازنده جدید را بر اساس Geode معرفی کرد. این معماری از National Semiconductor خریداری شد و دو پردازنده APU این شرکت برای نخستین بار راهی بازار شدند. AMD به دنبال ایجاد یک بستر ترکیبی از پردازنده و گرافیک داخلی بود. هر دو محصول در بازار سیستم های میان رده و نسبتا ضعیف جایگاه مناسبی را کسب کردند.
AMD K7: First Sempron
در سال 2004 این شرکت نخستین پردازنده برند Sempron را معرفی کرد؛ این محصولات شکاف مابین پردازنده های ضعیف Barton و Duron را دیگر مدل های موجود در بازار پر می کردند. نختسین مدل با یک کش L2 256K راهی بازار شد و حداکثر فرکانس آن به 2 گیگاهرتز می رسید. اما AMD چندی بعد و در همان سال یک مدل جدید را با 512 کیلوبایت حافظه کش و فرکانس 2.2 گیگاهرتز راهی بازار کرد. در همین زمان بود که رقابت اینتل و AMD در دسکتاپ ها قوت گرفت.
Date | July 2004 | September 2004 |
Architecture | 32-bit | 32-bit |
Data Bus | 32-bit | 32-bit |
Address Bus | 32-bit | 32-bit |
Maximum Memory Support | 4 GB | 4 GB |
L1 Cache | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache | 256 KB (Full Speed) | 512 KB (Full Speed) |
Frequency | 1.5 – 2.0 GHz | 2 – 2.2 GHz |
FSB | 166 MHz (DDR) | 166 – 200 MHz (DDR) |
SIMD | MMX, Enhanced 3DNow!, SSE | MMX, Enhanced 3DNow!, SSE |
Fab | 130 nm | 130 nm |
Transistor Count | 37.2 – 54.3 Million | 54.3 Million |
Power Consumption | N/A | N/A |
Voltage | 1.6 V | 1.6 – 1.65 V |
Die Area | 84.66 – 100.99 mm² | 100.99 mm² |
Socket | Socket A | Socket A |
AMD K8: Athlon 64
در سال 2003 شرکت AMD نخستین پردازنده 64 بیتی خود را معرفی کرد. Athlon 64 را به جرات می توان از جمله معروف ترین پردازنده های این برند دانست که با کد رمز K8 راهی بازار شد. این محصول نمونه به شدت تغییر یافته از K7 بود و اینک از نظر تئوری این پردازنده قادر به پشتیبانی از 1 ترابایت حافظه بود. در آن زمان سیستم های شخصی به 4 گیگابایت رم محدود بودند. همچنین کنترلر حافظه در این تراشه از داخل چیپست به داخل CPU برده شد. در نتیجه زمان تاخیر حافظه به شدت کم شد. افزون بر آن، AMD فناوری HyperTransport را برای نخستین بار در این محصولات معرفی کرد که جایگزین FSB شد. کد های Clawhammer و Newcastle شامل پردازنده های مصرف کننده و Opteron های Sledgehammer نیز جهت استفاده در سرورها معرفی شد.
Code Name | Sledgehammer | Newcastle/Clawhammer |
Date | 2003/2004 | 2004 |
Architecture | 64-bit | 64-bit |
Data Bus | 64-bit | 64-bit |
Address Bus | 64-bit | 64-bit |
Maximum Memory Support | 1 TB | 1 TB |
L1 Cache | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache | 1 MB (Full Speed) | 512 KB (Full Speed – Newcastle), 1 MB (Full Speed – Clawhammer) |
Clock Speed | 1.4 – 2.4 GHz | 1.8 – 2.4 GHz (Newcastle)/ 2 – 2.6 GHz (Clawhammer) |
Memory Controller | Single-Channel 400 MHz DDR | Single-Channel 400 MHz DDR (Socket 754)/ Dual-Channel 400 MHz DDR (Socket 939) |
HyperTransport | 800 MHz | 800-1000 MHz |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2 | MMX, Enhanced 3DNow!, SSE, SSE2 |
Fab | 130 nm | 130 nm |
Transistor Count | 105.9 Million | 105.9 Million |
Power Consumption | 89 W TDP | 89 W TDP |
Voltage | 1.5 – 1.55 V | 1.5 V |
Die Area | 193 mm² | 193 mm² |
Socket | Socket 940 | Socket 754, Socket 939 |

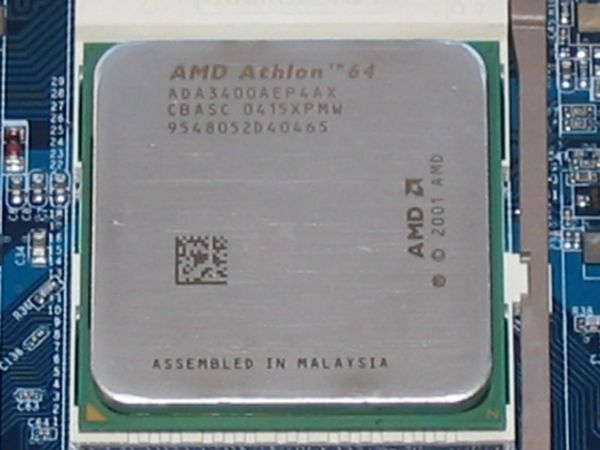

AMD K8: Gradual Improvement
در سال 2004 شرکت AMD برای اولین بار از لیتورگرافی 90 نانومتری در محصولات خود استفاده کرد. این شرکت برای افزایش عملکرد پردازنده های Athlon 64 خود، در کنار کاهش مصرف انرژی بود. 4 پردازنده 90 نانومتری در این راستا به تولید رسید که بخش دسکتاپ را پوشش می دادند. Venice آخرین کد از پردازنده های Athlon 64 بود که برای سوکت 754 تولید شدند. همچنین بیشترین توانایی را به نسبت دیگر مدل ها این معماری داشت. San Diego ها نیز جهت استفاده در سوکت 939 طراحی شده و برای اولین بار از کش L2 با ظرفیت 1 مگابایت استفاده کردند.

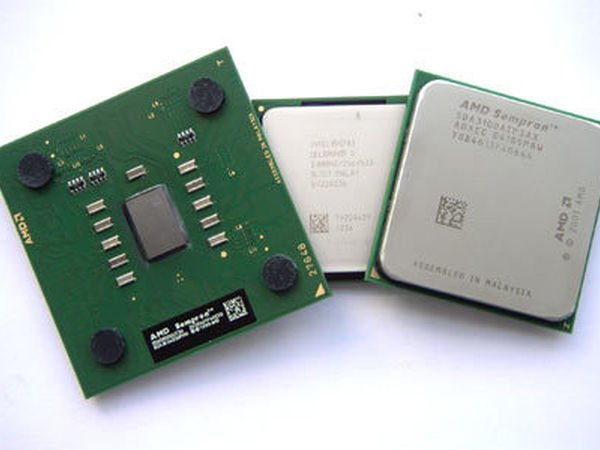

AMD K8: Sempron
در کنار تولید پردازنده های K8 Athlon، این شرکت Sempron ها را با یک معماری بهبود یافته کلید زد. اما کش و فرکانس آنها کمتر از همتایان خود در Athlon بود.
Code Name | Paris, Palermo, Manila, Sparta |
Date | 2004 – 2007 |
Architecture | 64-bit |
Data Bus | 64-bit |
Address Bus | 64-bit |
Maximum Memory Support | 1 TB |
L1 Cache | 64 KB + 64 KB |
L2 Cache | 128 – 512 KB (Full Speed) |
Clock Speed | 1.4 – 2.3 GHz |
Memory Controller | Single-Channel DDR / Dual-Channel DDR / Dual-Channel DDR2 |
HyperTransport | 800 MHz / 1000 MHz |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3 |
Fab | 130 – 65 nm |
Transistor Count | N/A |
Power Consumption | N/A |
Voltage | 1.2 – 1.4 V |
Die Area | N/A |
Socket | Socket 754 / Socket 939 / Socket AM2 |

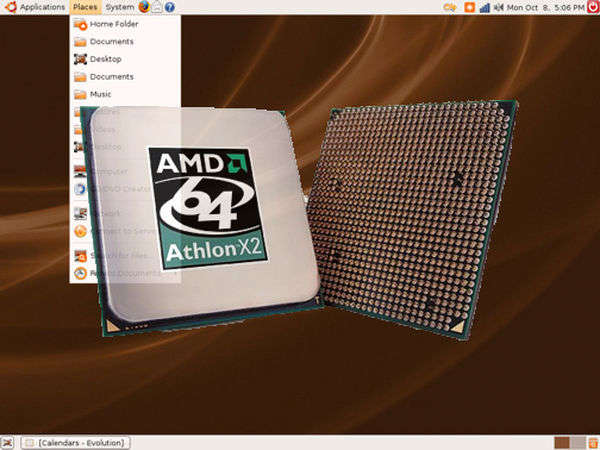

AMD K8: Athlon 64 X2
دو سال بعد AMD شک اصلی را به بازار کامپیوتر وارد کرده و یک پردازنده 2 هسته ای مصرف کننده گرا مبتنی بر معماری K8 را معرفی کرد. Athlon 64 X2 اولین پردازنده ای بود که از نظر منطقی، دو پردازنده بر روی یک موضوع کار می کردند. در عین حال هسته دوم می توانست کارهای دیگر رسیدگی نماید که عملکرد multitasking را به همراه داشت. شش پردازنده بر اساس Athlon 64 X2 ها ساخته شد که تفاوت عمده و بزرگی در آنها دیده نمی شد و بیشتر این تفاوت ها در ظرفیت های کش و فرکانس هسته بود.
Code Name | Manchester – Windsor | Brisbane |
Date | 2005-2006 | 2006 |
Architecture | 64-bit | 64-bit |
Data Bus | 64-bit | 64-bit |
Address Bus | 64-bit | 64-bit |
Maximum Memory Support | 1 TB | 1 TB |
L1 Cache | 64 KB + 64 KB Per Core | 64 KB + 64 KB Per Core |
L2 Cache | 256 KB – 1 MB Per Core (Full Speed) | 512 KB Per Core (Full Speed) |
Clock Speed | 2 – 3.2 GHz | 1.9 – 3.1 GHz |
Memory Controller | Dual-Channel DDR/DDR2 | Dual-Channel DDR2 |
HyperTransport | 1000 MHz | 1000 MHz |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3 | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3 |
Fab | 90 nm | 65 nm |
Transistor Count | N/A | N/A |
Power Consumption | 35 – 125 W TDP | 65 – 89 W TDP |
Voltage | 1.25 – 1.4 V | 1.25 – 1.35 V |
Die Area | N/A | 126 mm² |
Socket | Socket 939, Socket AM2 | Socket AM2 |

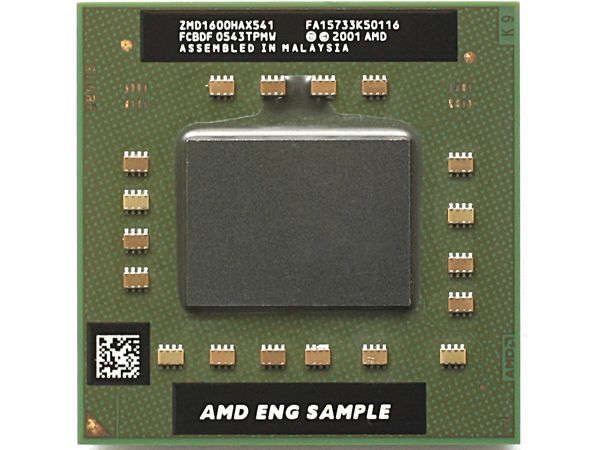

AMD K8: Turion And Turion X2
Turion معماری بود که در سال 2005 از سوی AMD معرفی شد و معماری آن مانند معماری اخیر در بخش دسکتاپ بود. اما تغییر چشمگیری که در آنها دیده شد، کاهش مصرف توان هسته بود. همچنین مدل های دو هسته ای این معماری با نام Turion X2 راهی بازار شدند.
Code Name | Turion (Lancaster, Richmond, Sable) | Turion X2 |
Date | 2005 – 2008 | 2006 – 2008 |
Architecture | 64-bit | 64-bit |
Data Bus | 64-bit | 64-bit |
Address Bus | 64-bit | 64-bit |
Maximum Memory Support | 1 TB | 1 TB |
L1 Cache | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache | 512 KB – 1 MB (Full Speed) | 256 KB – 1 MB Per Core (Full Speed) |
Clock Speed | 1.6 – 2.4 GHz | 1.6 – 2.5 GHz |
Memory Controller | Single-Channel DDR / Dual-Channel DDR2 | Dual-Channel DDR2 |
HyperTransport | 800 MHz / 1000 MHz | 800-1000 MHz |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3 | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3 |
Fab | 65 – 90 nm | 65 – 90 nm |
Transistor Count | N/A | N/A |
Power Consumption | 25 – 35 W | 31 – 35 W |
Voltage | 0.8 – 1.35 V | N/A |
Die Area | N/A | N/A |
Socket | Socket 754 / Socket S1 | Socket S1 |

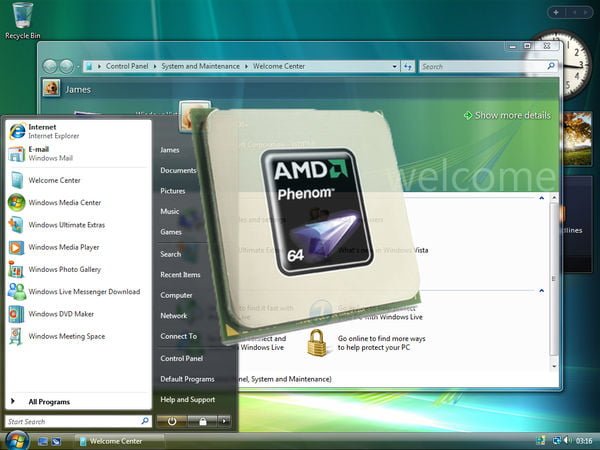

AMD K10: Quad-Core Phenom
معماری بعدی AMD با نام A10 به واقع مدل بهبود یافته و بلند پروازانه AMD بود که IPC در آن به طور چشمگیری به نسبت A8 بهبود یافته بود. این معماری 4 هسته ای بود اما به زودی مشکلات آن آغاز شد. نسخه Opteron که برای استفاده در سیستم های سرور طراحی شده بود، با یک نقص فنی عجیب با نام TLB مواجه شد که CPU را فریز می کرد. این شرکت به سرعت یک پکیج نرم افزاری را برای آن طراحی نمود اما تاثیر چندانی بر ماجرا گذاشته نشد. بالاترین فرکانس در این پردازنده ها به 2.6 گیگاهرتز می رسید؛ هر چند که AMD بعدها مدل 2.8 را نیز تولید کرد.
Code Name | Agena | Toliman |
Date | November 2007 | March 2008 |
Architecture | 64-bit | 64-bit |
Data Bus | 64-bit | 64-bit |
Address Bus | 64-bit | 64-bit |
Maximum Memory Support | 1 TB | 1 TB |
L1 Cache (Per Core) | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache (Per Core) | 512 KB (Full Speed) | 512 KB (Full Speed) |
L3 Cache (Shared) | 2 MB (@HyperTransport Frequency) | 2 MB (@HyperTransport Frequency) |
Clock Speed | 1.8 – 2.6 GHz | 1.9 – 2.5 GHz |
Memory Controller | Dual-Channel DDR2-1066 | Dual-Channel DDR2-1066 |
HyperTransport | 2000 MHz | 2000 MHz |
Core Count | 4 | 3 |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, SSE4a | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, SSE4a |
Fab | 65 nm | 65 nm |
Transistor Count | 450 Million | 450 Million |
Power Consumption | 65 – 140 W (TDP) | 65 – 95 W (TDP) |
Voltage | 1.25 – 1.3 V | 1.25 V |
Die Area | 285 mm² | 285 mm² |
Socket | Socket AM2/AM2+ | Socket AM2+ |
AMD K10: Phenom II
در ژانویه سال 2009 شرکت AMD پردازنده های بهبود یافت Phenom IIرا معرفی کرد. AMD از معماری 90 نانومتری استفاده کرد و اینبار توان مصرفی و به طبع حرارت تولیدی را کاهش داد که به همین علت موفق به دستیابی به فرکانس بالاتر شد. یک کنترلر حافظه سازگار با DDR2 و DDR3 در آن به کار رفت و نسخه های 4 هسته ای موفق به ایجاد فرکانس 3.7 گیگاهرتز شدند. حافظه کش L3 به برابر افزایش یافت.
Date | January 2009 |
Architecture | 64-bit |
Data Bus | 64-bit |
Address Bus | 64-bit |
Maximum Memory Support | 1 TB |
L1 Cache (Per Core) | 64 KB + 64 KB |
L2 Cache (Per Core) | 512 KB (Full Speed) |
L3 Cache (Shared | 6 MB (@HyperTransport Frequency) |
Clock Speed | 2.6 – 3.7 GHz |
Memory Controller | Dual-Channel DDR2-1066, Dual-Channel DDR3-1333 |
HyperTransport | 2000 MHz |
Core Count | 4 |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, SSE4a |
Fab | 45 nm |
Transistor Count | 758 Million |
Power Consumption | 65 – 140 W (TDP) |
Voltage | 1.4 V |
Die Area | 243 mm² |
Socket | Socket AM2+/AM3 |
AMD K10: Athlon II
AMD همچنین low-end های K10 را راه اندازی کرد که با نام تجاری Athlon II شناخته می شدند. این پردازنده با هزینه کمتر تولید شده و فاقد حافطه کش L3 بودند. این پردازنده ها از هسته های Deneb استفاده کرده بود که با حذف کش L3 اما افزایش هسته و فرکانس به 3 گیگاهرتز، هنوز هم کاربران قادر به تهیه پردازنده های میان رده بودند.
Code Name | Propus | Regor |
Date | September 2009 | June 2009 |
Architecture | 64-bit | 64-bit |
Data Bus | 64-bit | 64-bit |
Address Bus | 64-bit | 64-bit |
Maximum Memory Support | 1 TB | 1 TB |
L1 Cache (Per Core) | 64 KB + 64 KB | 64 KB + 64 KB |
L2 Cache (Per Core) | 512 KB (Full Speed) | 1 MB (Full Speed) |
L3 Cache (Shared) | None | None |
Clock Speed | 2.2 – 3.2 GHz | 2.8 – 3.6 GHz |
Memory Controller | Dual-Channel DDR2-1066, Dual-Channel DDR3-1333 | Dual-Channel DDR2-1066, Dual-Channel DDR3-1333 |
HyperTransport | 2000 MHz | 2000 MHz |
Core Count | 4 | 2 |
SIMD | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, SSE4a | MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, SSE4a |
Fab | 45 nm | 45 nm |
Transistor Count | N/A | 234 Million |
Power Consumption | 45 – 95 W TDP | 25 – 65 W TDP |
Voltage | 1.4 V | 1.4 V |
Die Area | N/A | 117 mm² |
Socket | Socket AM2+/AM3 | Socket AM2+/AM3 |
پایان قسمت دوم…
