کالبدشکافی قطعات

جغد خفته ایسوس: آشنایی با اجزای کارت گرافیک GTX 970 STRIX ایسوس

Avatarتوسط بابک ولی زاده ·9 آذر 13939 آذر 1393· 17

سر و صدا یکی از عوامل مزاحم و آزار دهنده برای کاربران PC است و به همین خاطر هم سازندگان قطعات و کاربران نیز همواره به دنبال محصولاتی کم صدا تر هستند. ایسوس در آخرین سری از کارت های گرافیک خود مجهز به خنک کننده Direct CU II از عبارت جدیدی به نام STRIX و طرحی شبیه جغد استفاده کرده است. این کارت های گرافیک کاملاً بی صدا هستند، زیرا فن آن تنها در صورت لزوم میچرخد و توانایی دفع گرمای مناسبی نیز دارند. اخیراً برای انجام برخی تست ها کارت گرافیک GTX 970 از این سری در اختیارمان قرار گرفت و ما نیز در فرصتی مناسب، تصمیم گرفتیم دست به کار شده و از نزدیک اجزای آن را مشاهده کنیم!

احتمالاً می دانید که جغد یک شکارچی شب کار و ساکت و آرام است که سر فرصت و بدون شلوغ کاری به شکار می پردازد. ایسوس نیز روی ویژگی بی سر و صدا بودن آن جغد دست گذاشته و از آن برای کارت های گرافیک جدید استفاده کرده است. در واقع این سری را می توان نسل تازه خنک کننده های Direct CU ایسوس دانست که البته حالا با پسوندی جدید ارائه می شوند. برای آنکه نیاز به چرخش همیشگی فن ها برطرف شود، باید از خنک کننده ای با هیت سینک بزرگ و لوله های انتقال حرارت ضخیم استفاده کرد تا سطح مورد نیاز برای توزیع و دفع گرما گسترده تر شود. به همین خاطر از بابت ابعاد، کارت های گرافیک این سری واقعاً بزرگ هستند و فضای زیادی از کیس را اشغال می کنند.

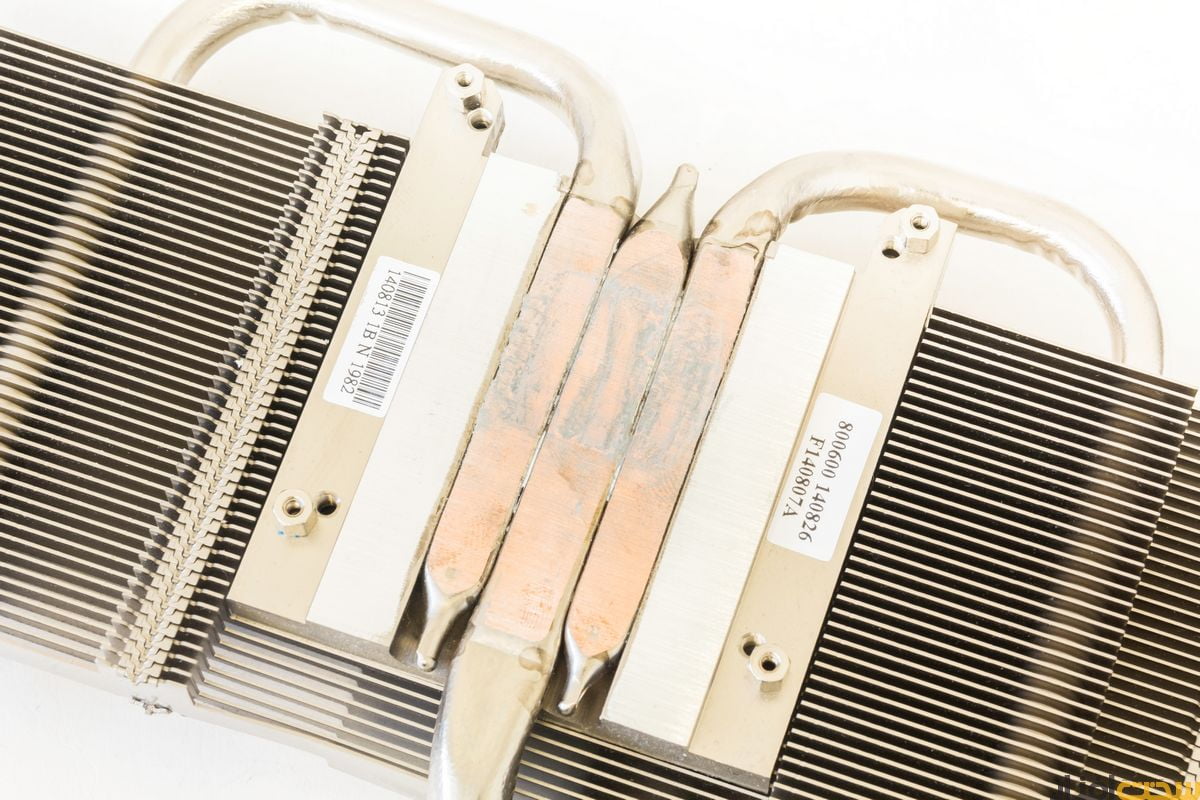

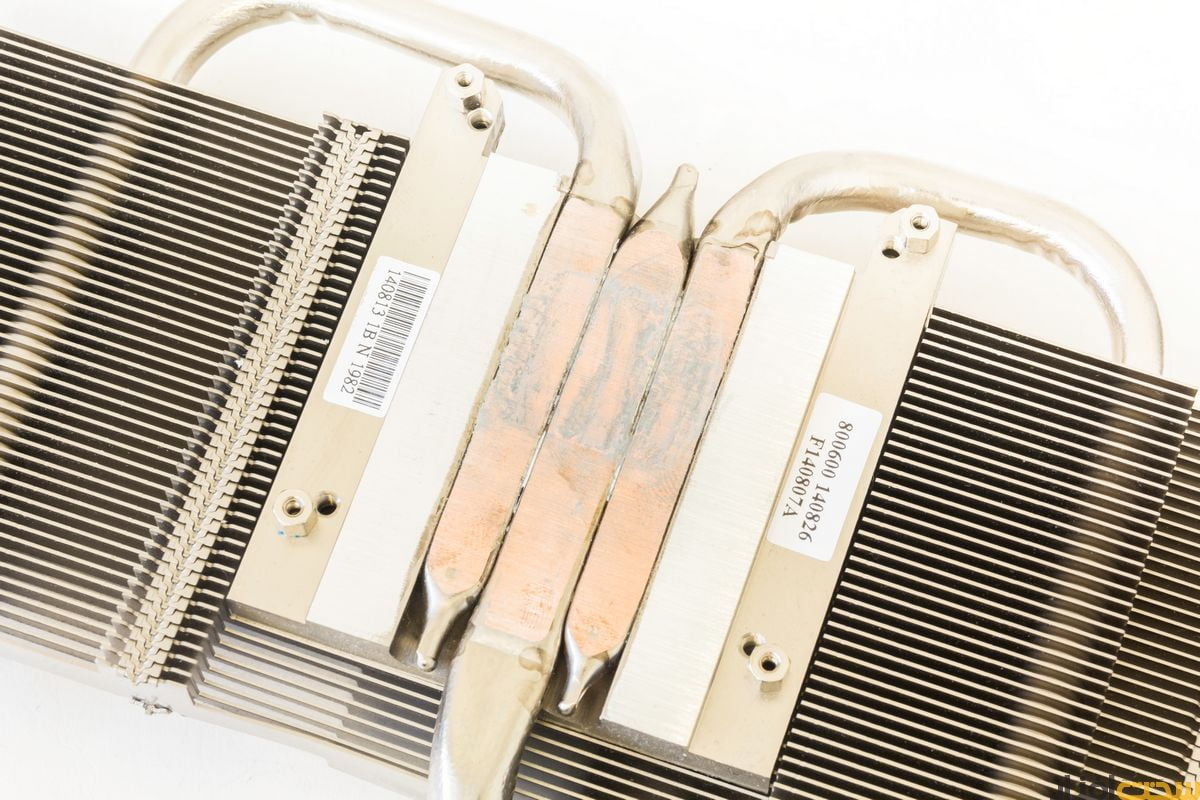

هیت سینک بزرگ این کارت گرافیک سه لوله انتقال حرارت دارد که ضخیم ترین آن یک سانتیمتر قطر دارد. لوله های انتقال حرارت مستقیماً با پردازنده گرافیکی در تماس هستند و گرما را به میان صفحات آلومینیومی هیت سینک منتقل می کنند.

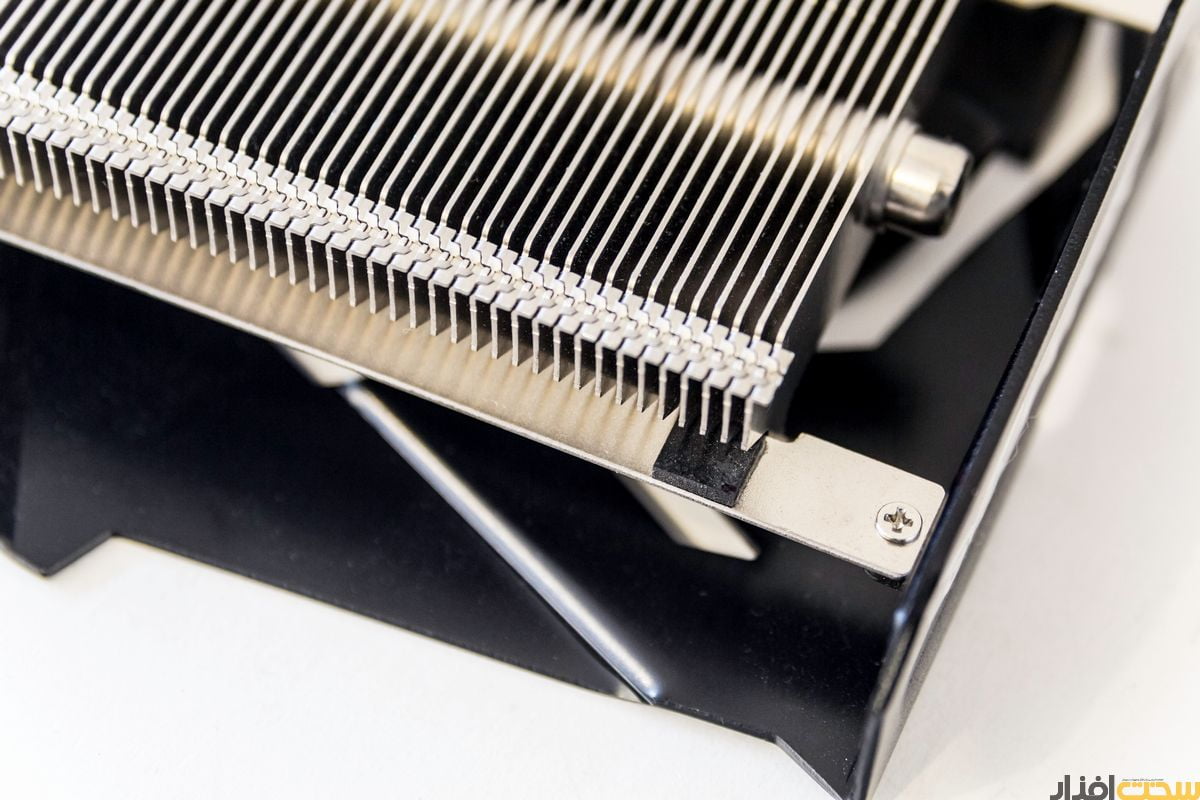

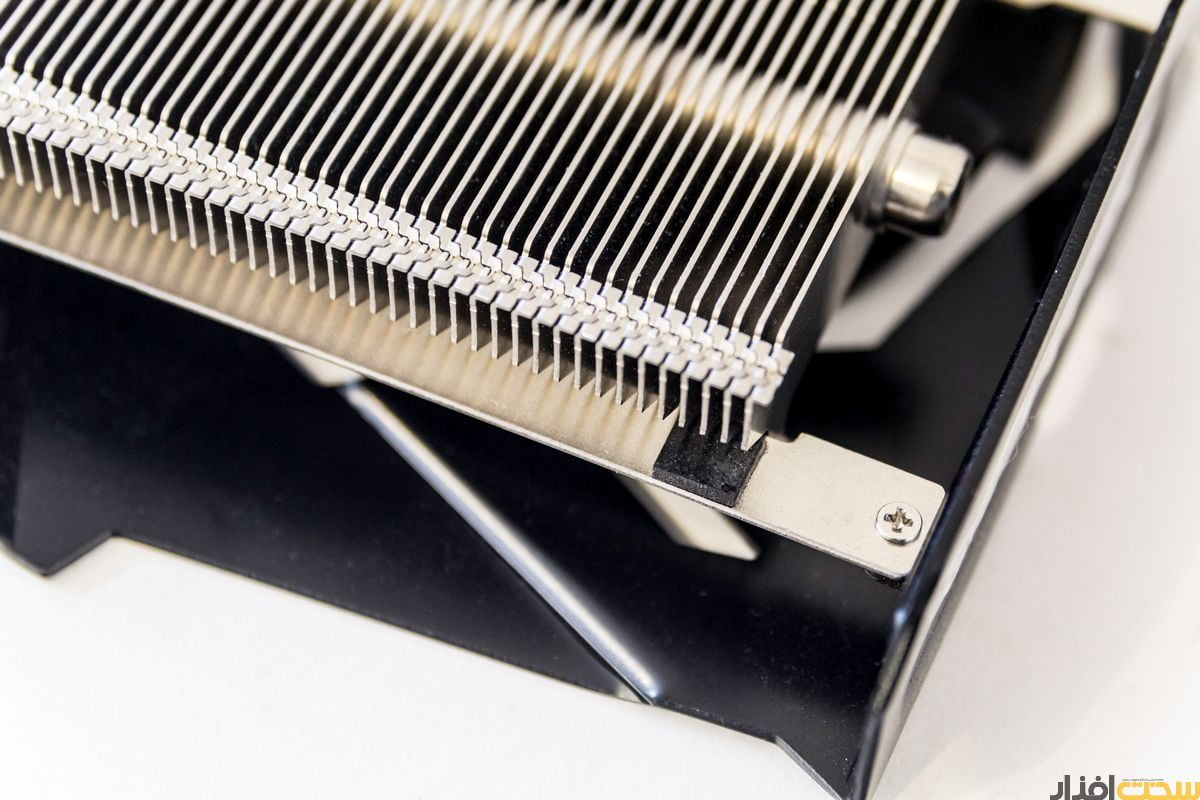

نکته نه چندان جالب درباره هیت سینک این است که تنها دو فطعه فلزی ساده هیت سینک را به بقیه خنک کننده محکم کرده است و دو قطعه پلاستیکی در هر سمت نیز وظیفه دفع لرزش های احتمالی را بر عهده دارند (در واقع هیت سینک روی آن دو میله فلزی در دو سمت خنک کننده سوار شده است و قاب خنک کننده کمی در جای خود تحرک دارد). انتظار داشتیم ایسوس به جای این راه حل سریع و دم دستی، از ابزار های بهتری برای اتصال هیت سینک به قاب خنک کننده استفاده می کرد. در زمان تست کارت گرافیک با لرزش یا نویز ناشی از لرزش برخورد نداشتیم.

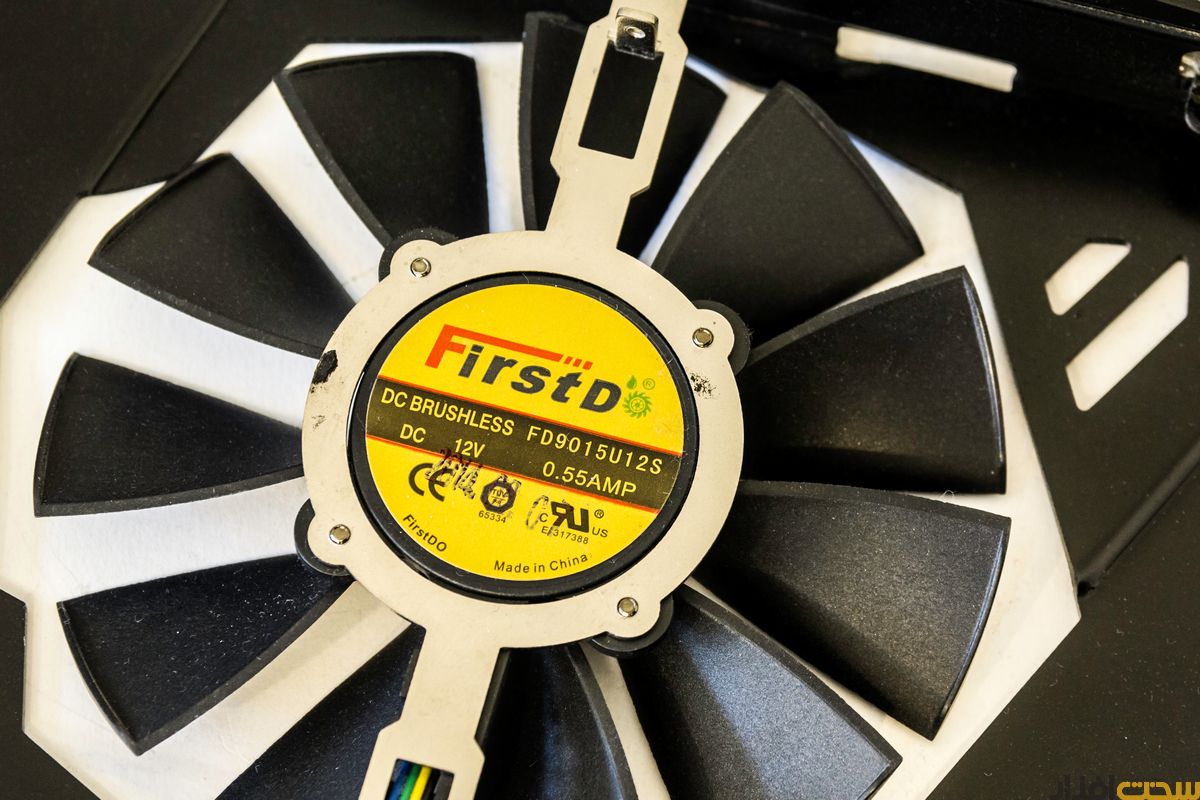

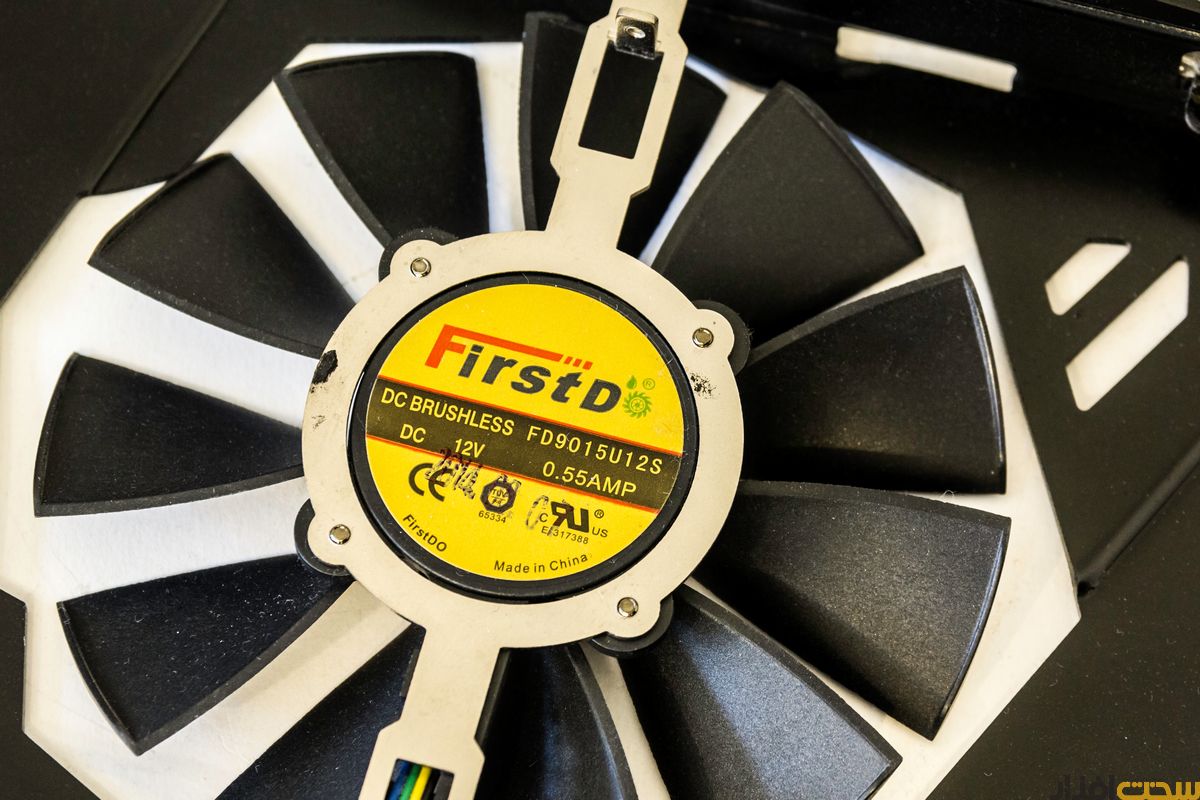

دو فن بسیار بزرگ و کم صدا وظیفه دفع گرما را بر عهده دارند.

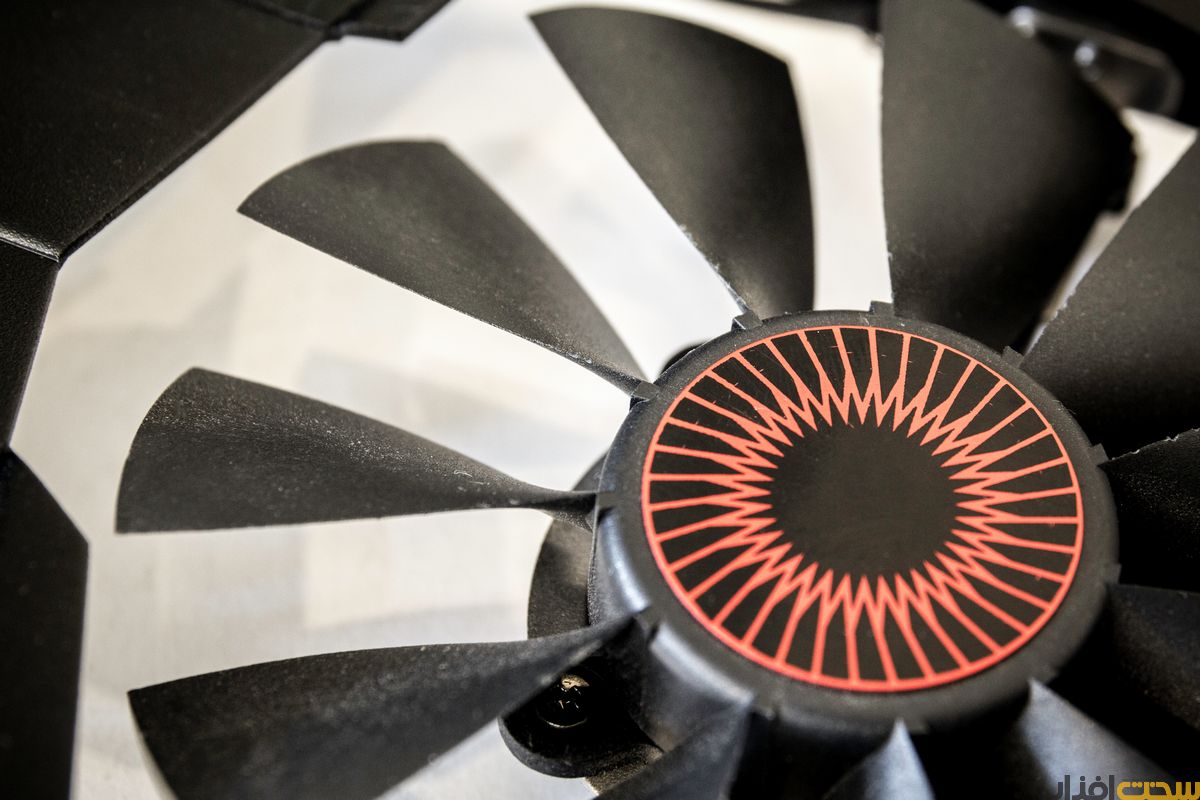

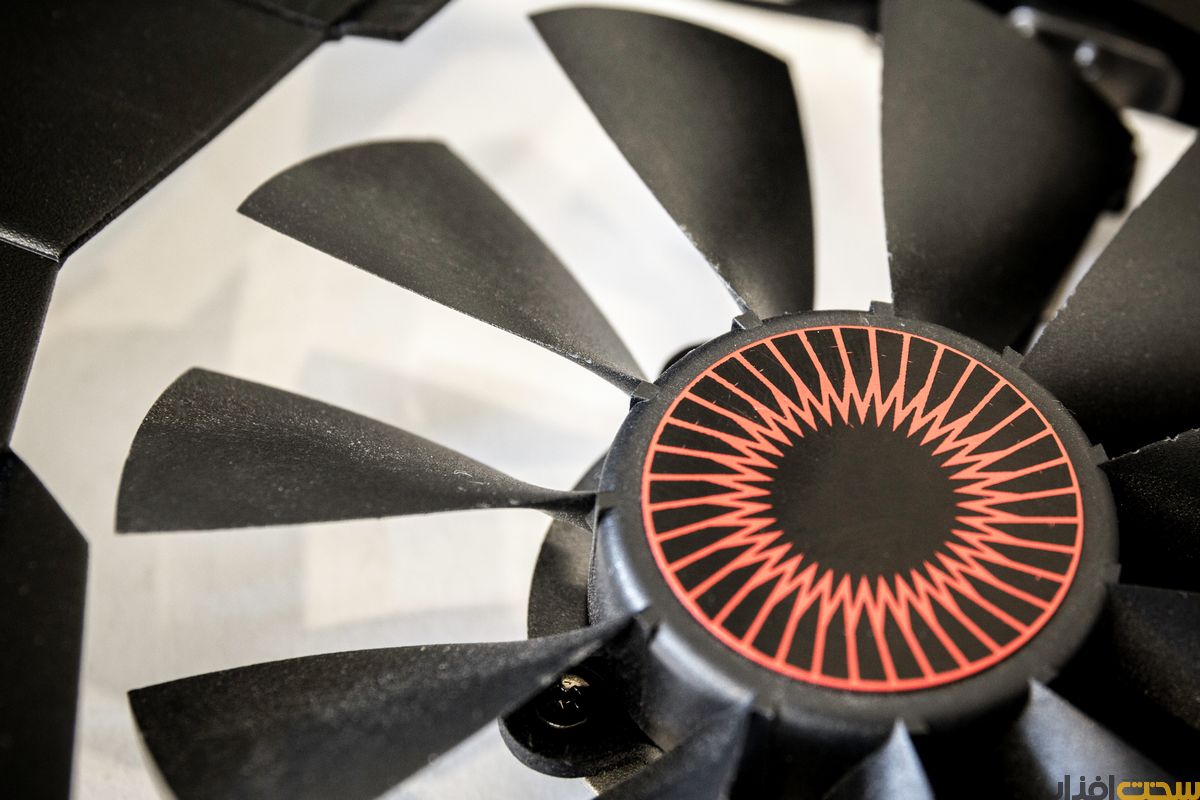

در این تصویر به خوبی می توان میزان خمیدگی پر های فن را مشاهده کرد.

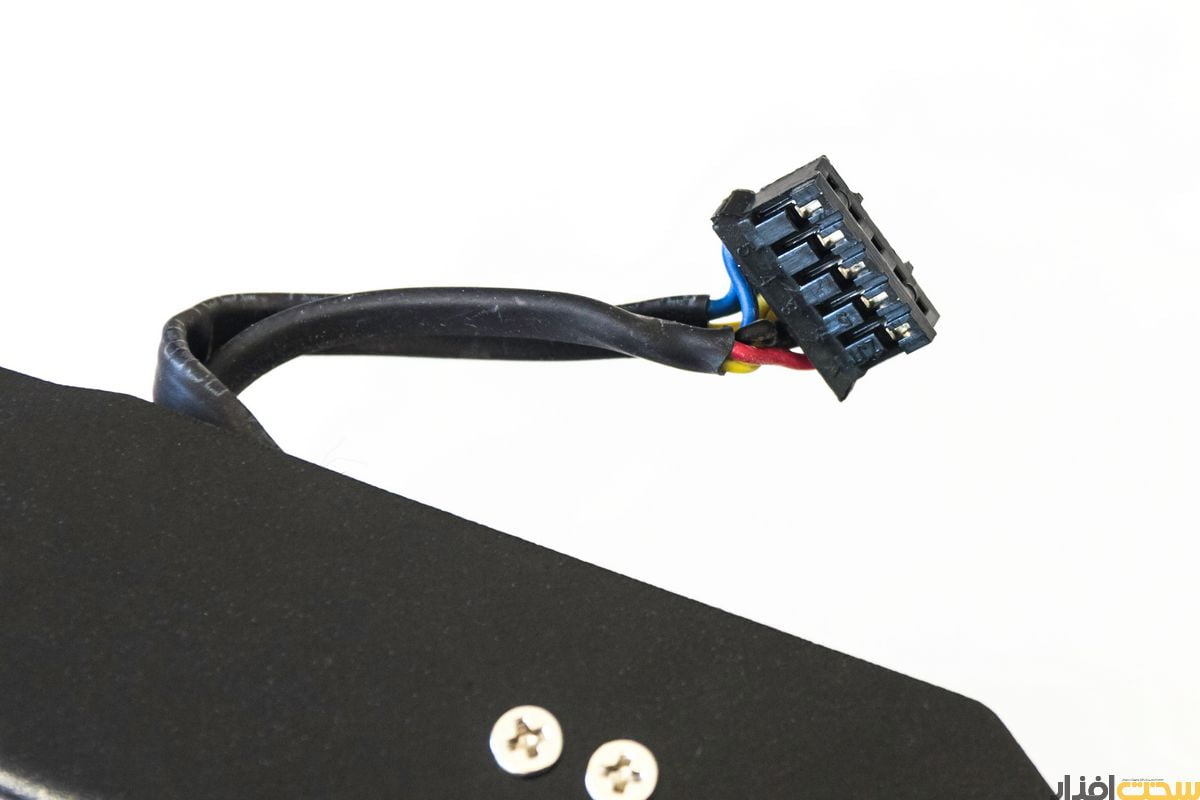

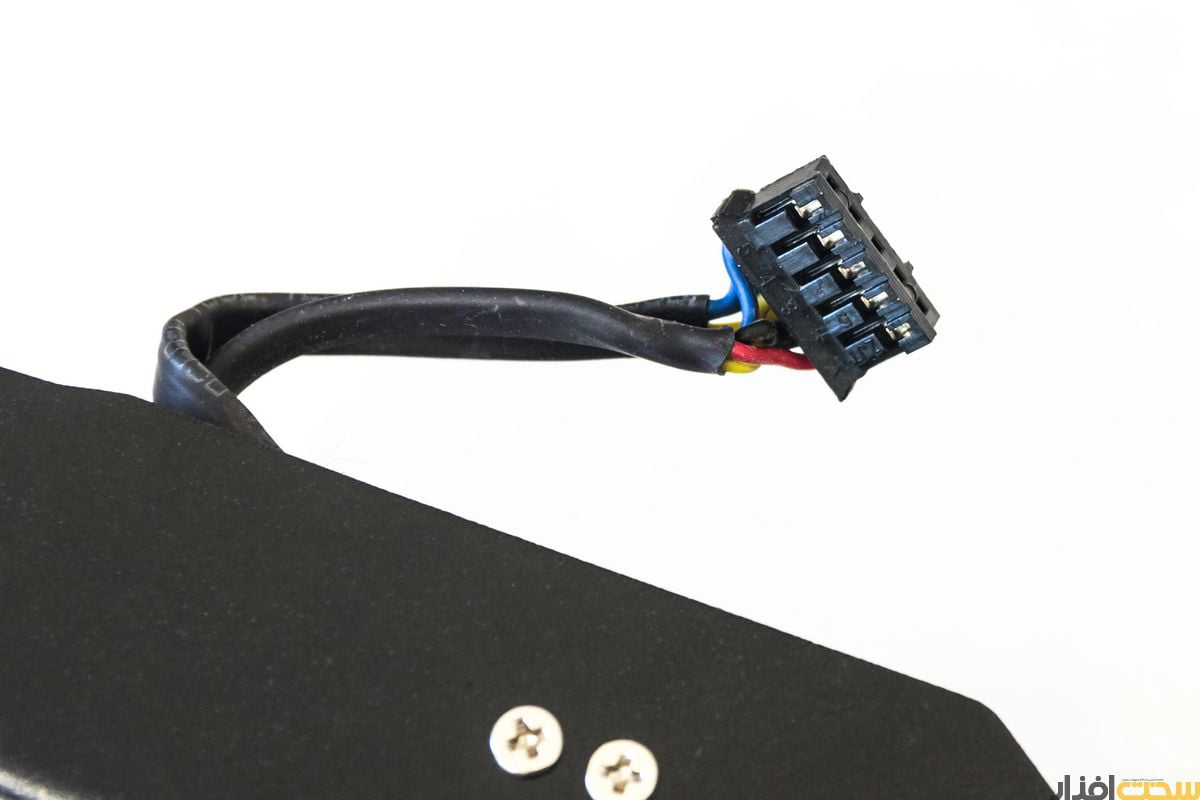

یک اتصال پنج پین هر دو فن را به برد اصلی وصت می کند. البته به هر فن چهار رشته سیم وارد شده است.

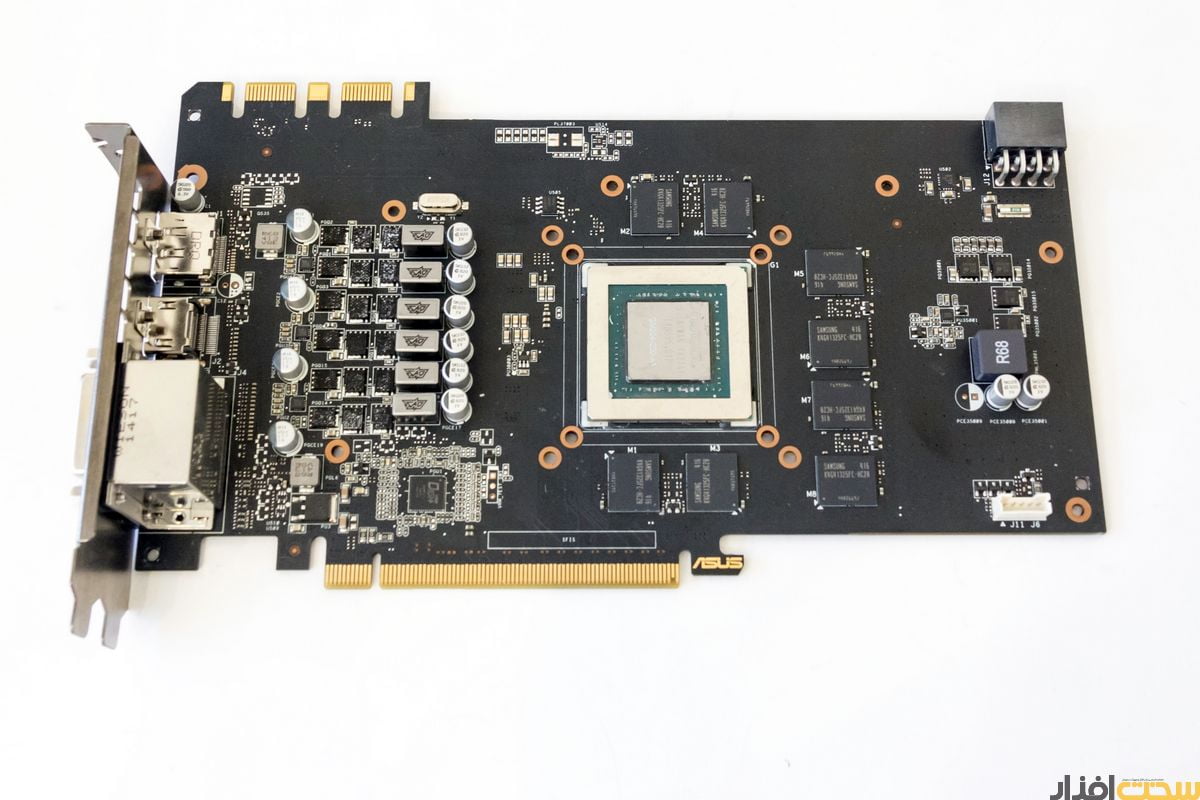

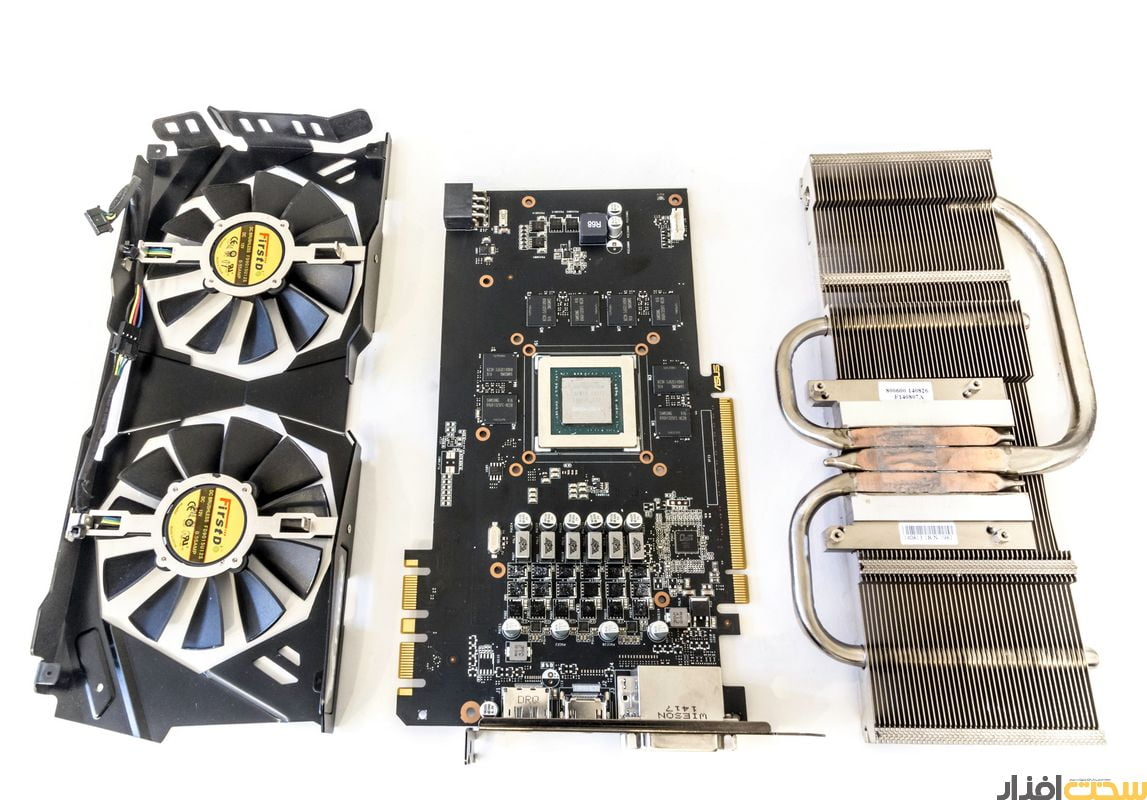

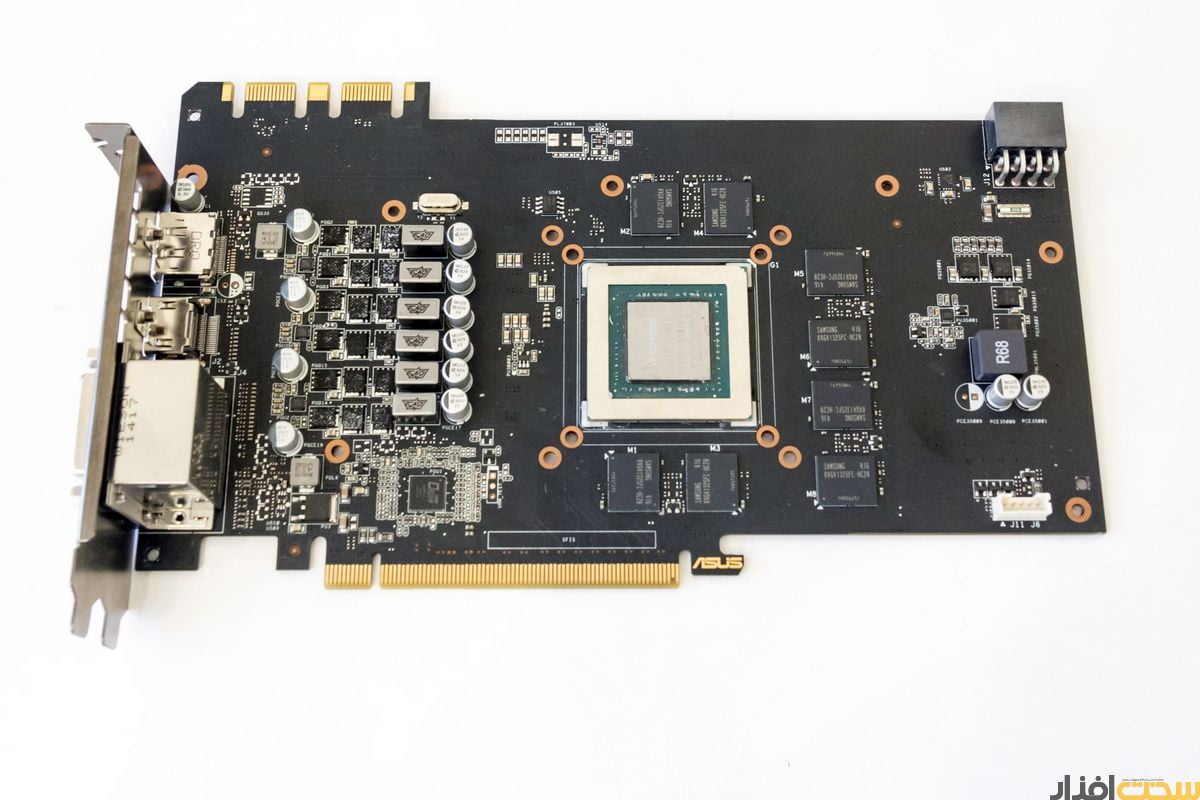

ایسوس از برد اختصاصی با طراحی خاص خود برای این محصول بهره برده است. با مقایسه ای ساده بین اندازه برد و خنک کننده می توان فهمید که خنک کننده تا چه حد بزرگتر از خود برد طراحی شده است.

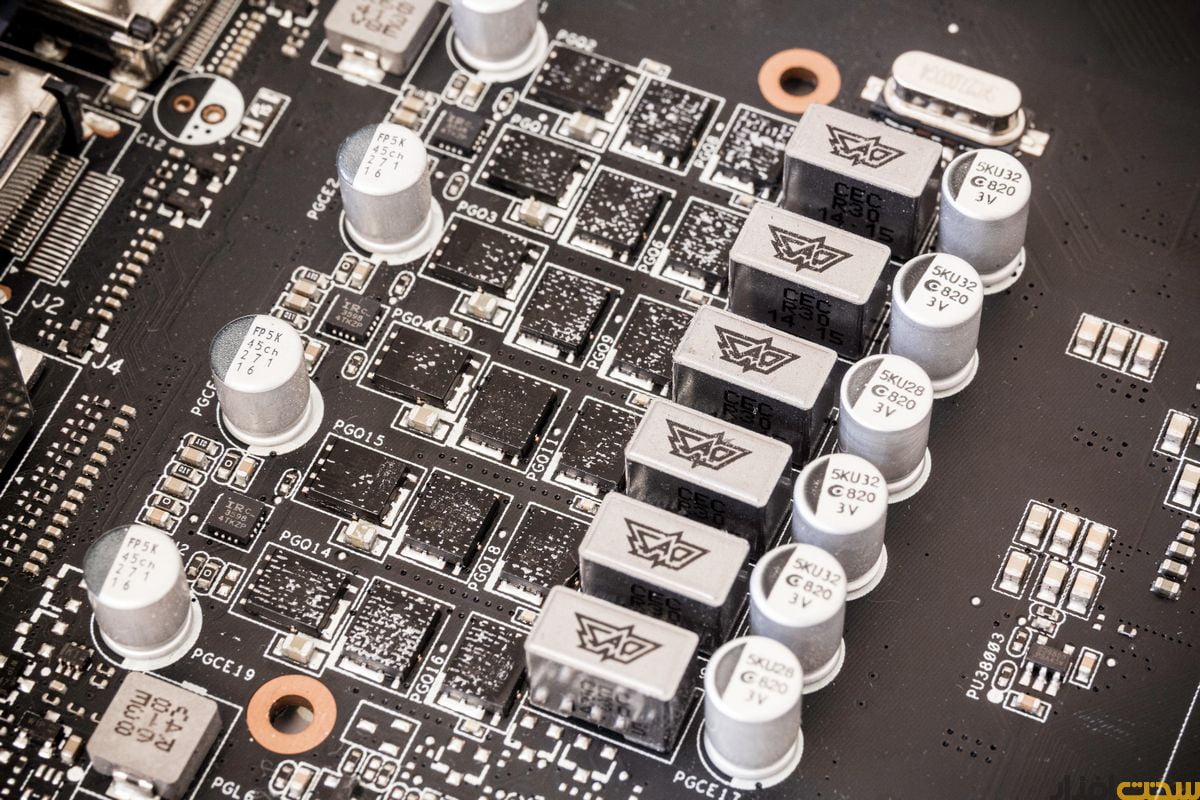

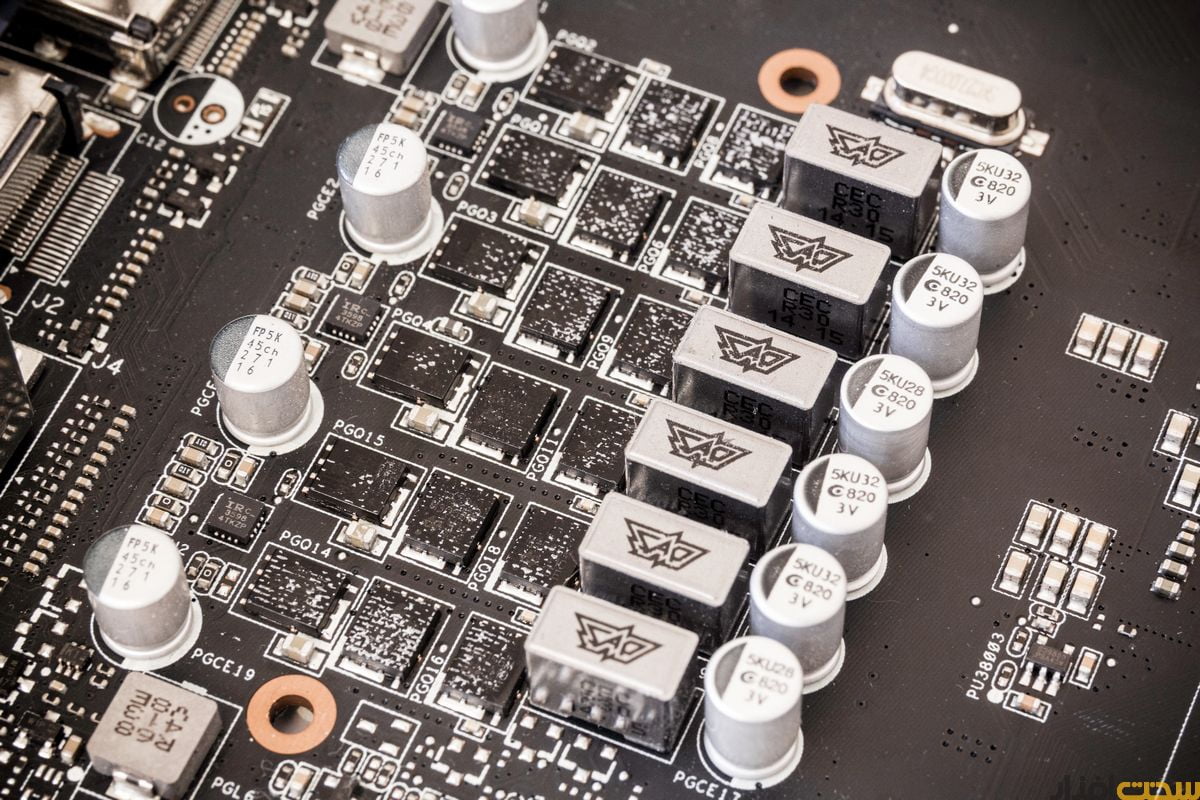

ایسوس برای این کارت گرافیک از مدار رگولاتور شش فاز استفاده کرده و آن را به بخش جلوی کارت گرافیک انتقال داده است. قطعات مورد استفاده در این بخش از همان قطعات استفاده شده در محصولات رده بالای ایسوس به شمار می آید.

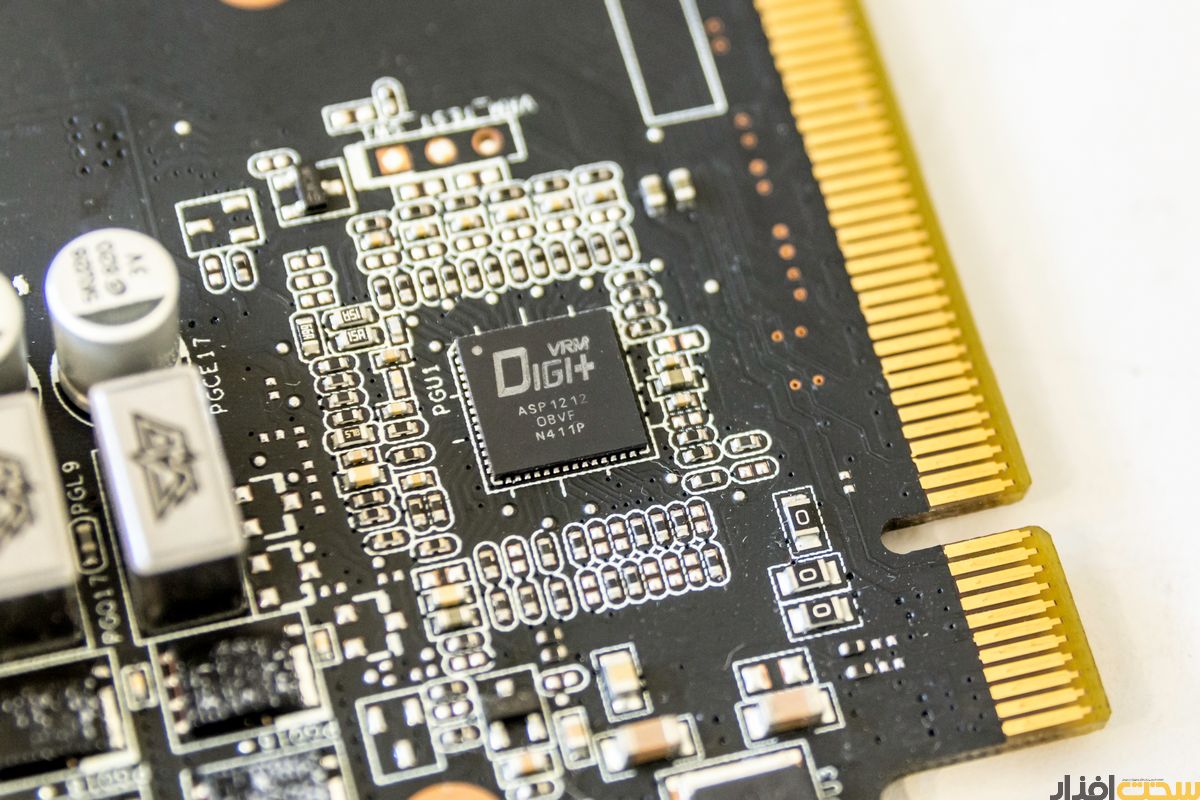

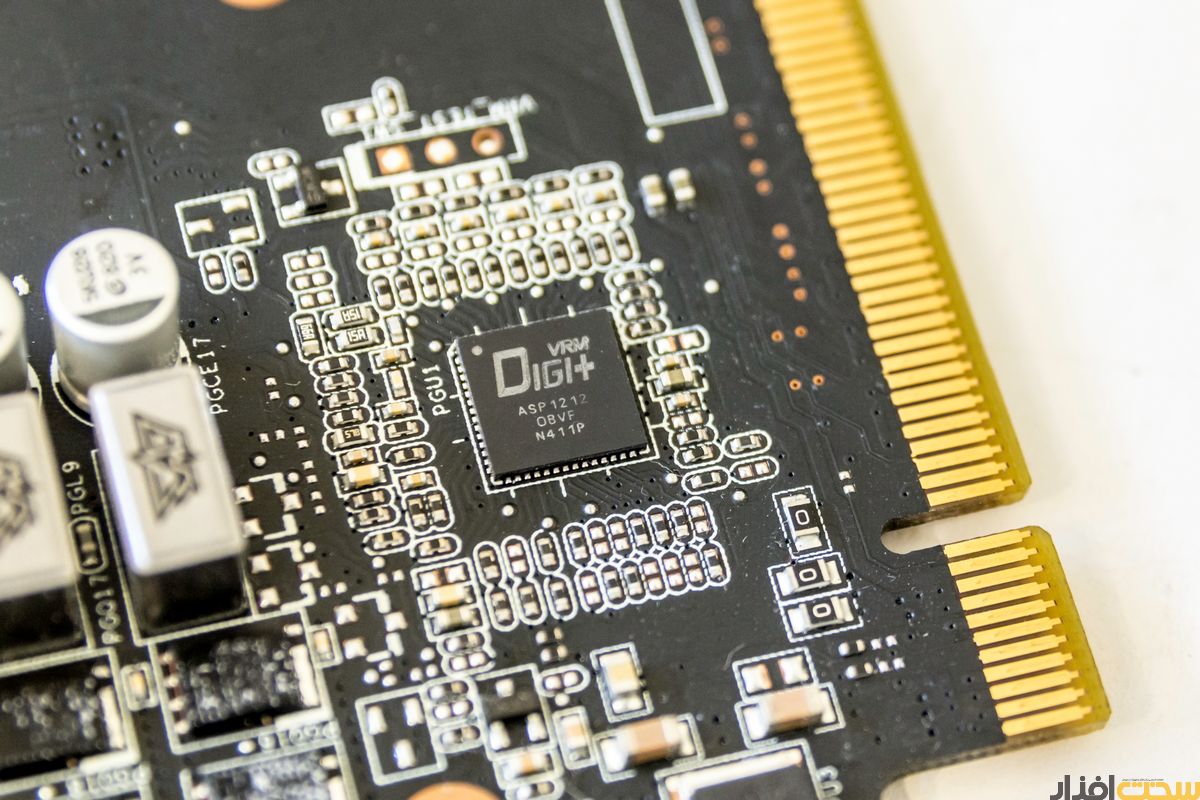

کنترلر دیجیتال Digi+ VRM وظیفه کنترل توان را بر عهده دارد. این قطعه پایین مدار رگولاتور قرار گرفته است.

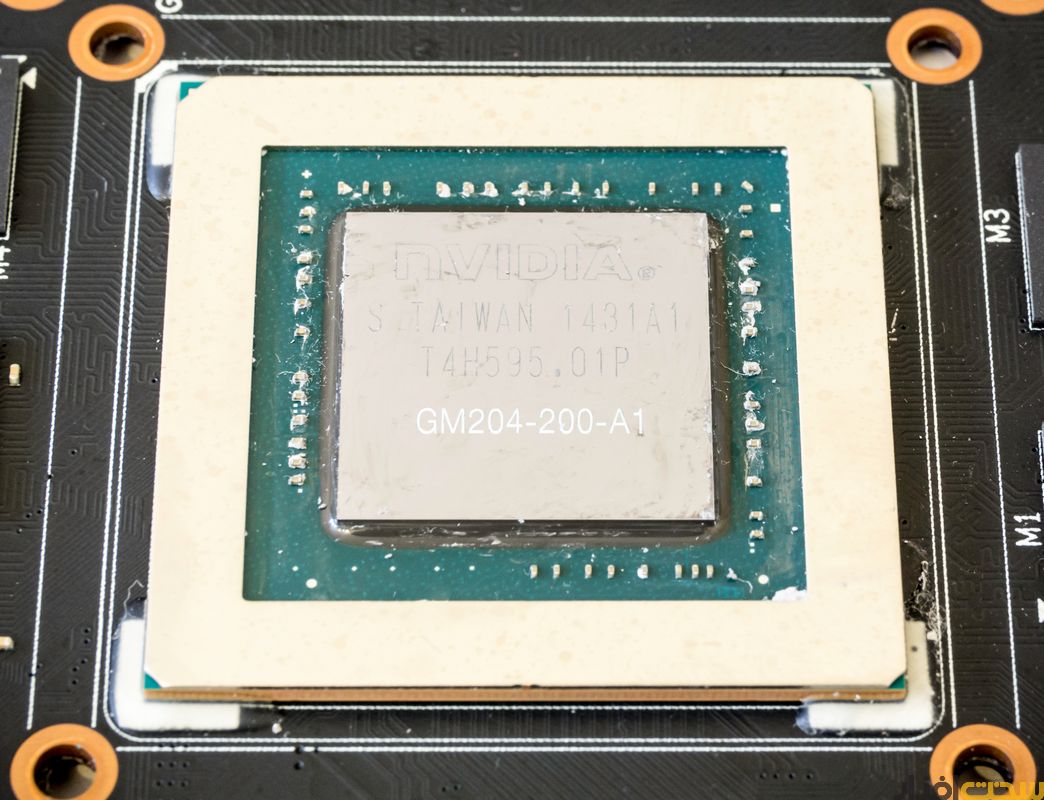

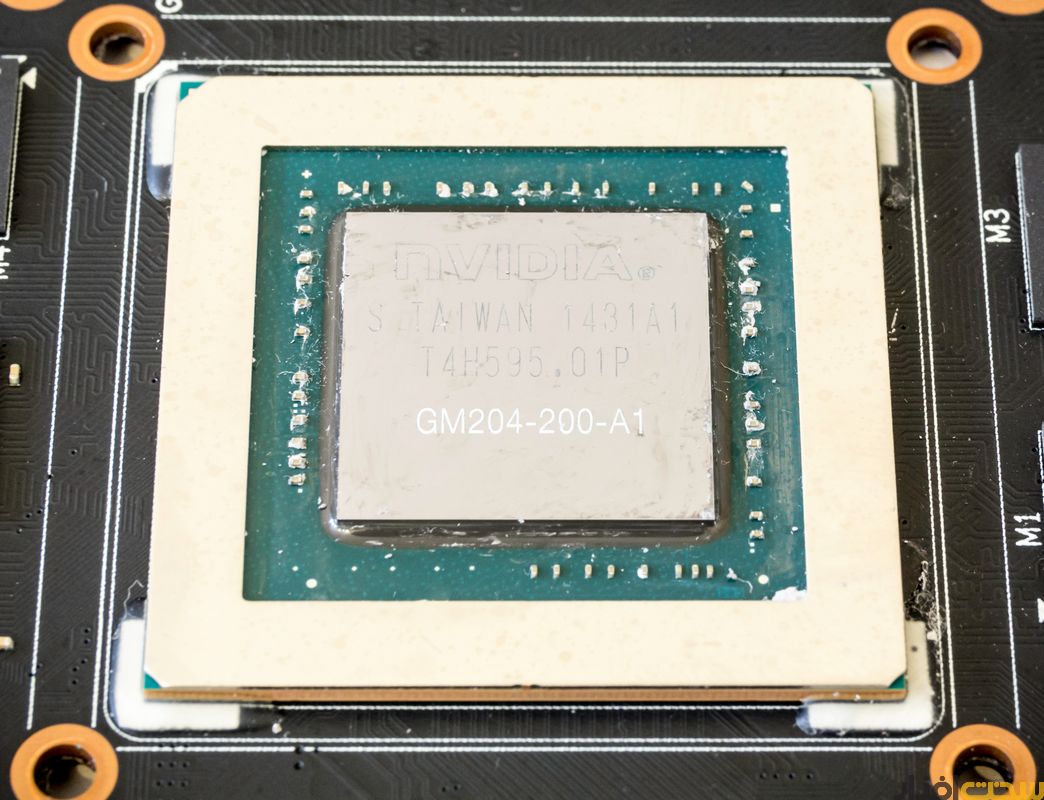

پردازنده گرافیکی GTX 970

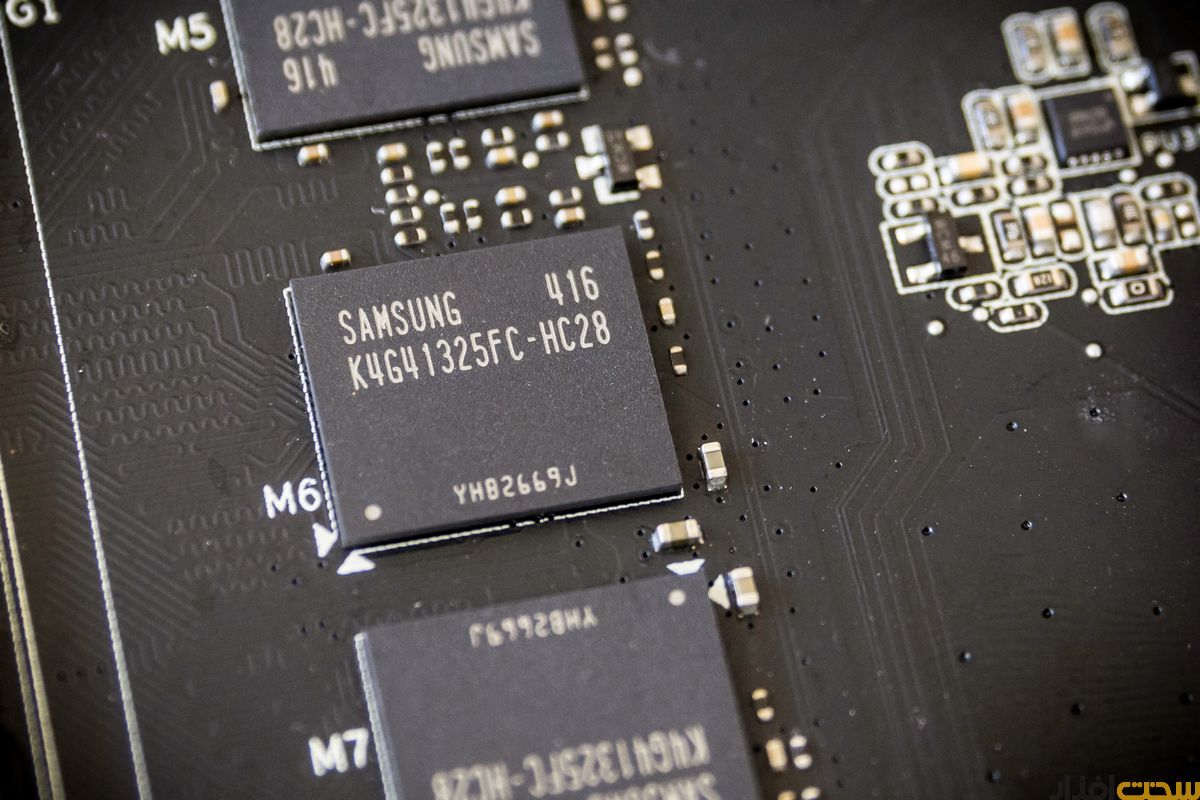

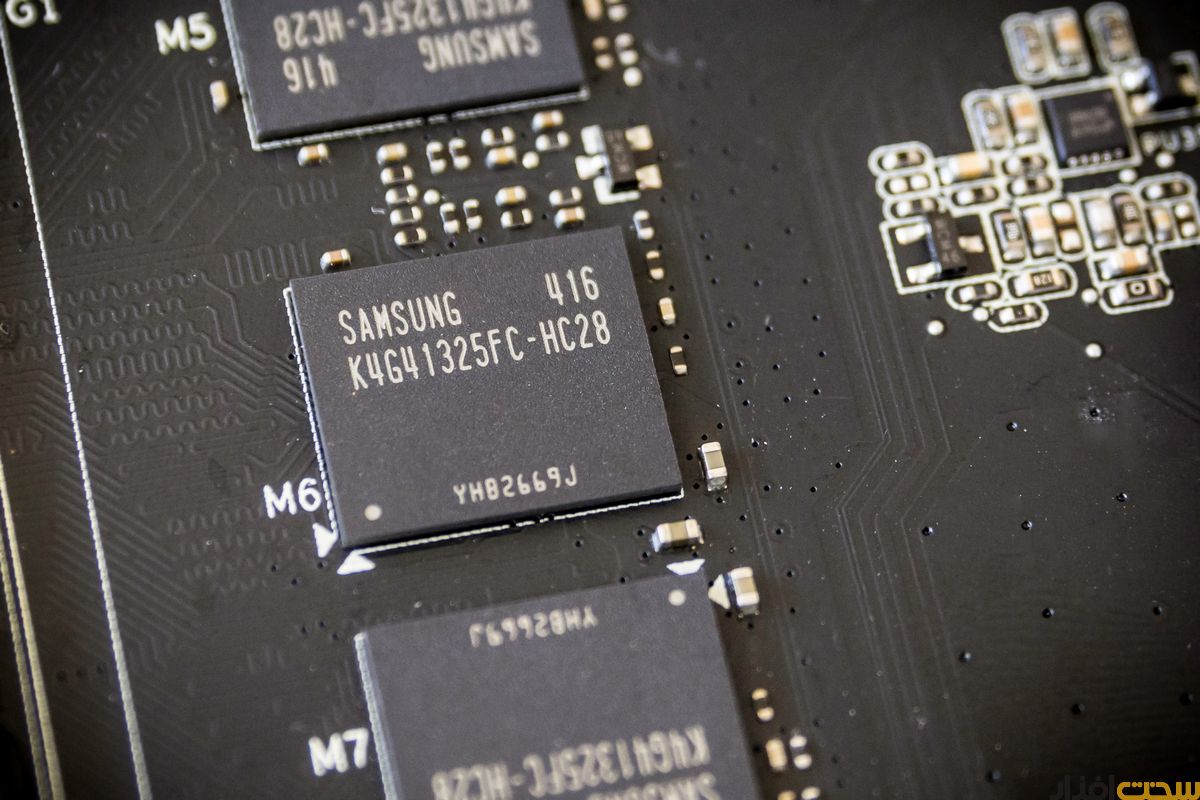

ایسوس از ماژول های حافظه سامسونگ در این کارت گرافیک استفاده کرده است. در مجموع چهار گیگابایت حافظه گرافیکی GDDR5 در این کارت گرافیک به کار گرفته شده که با کمک رابط حافظه 256 بیتی به پردازنده گرافیکی در ارتباط است.

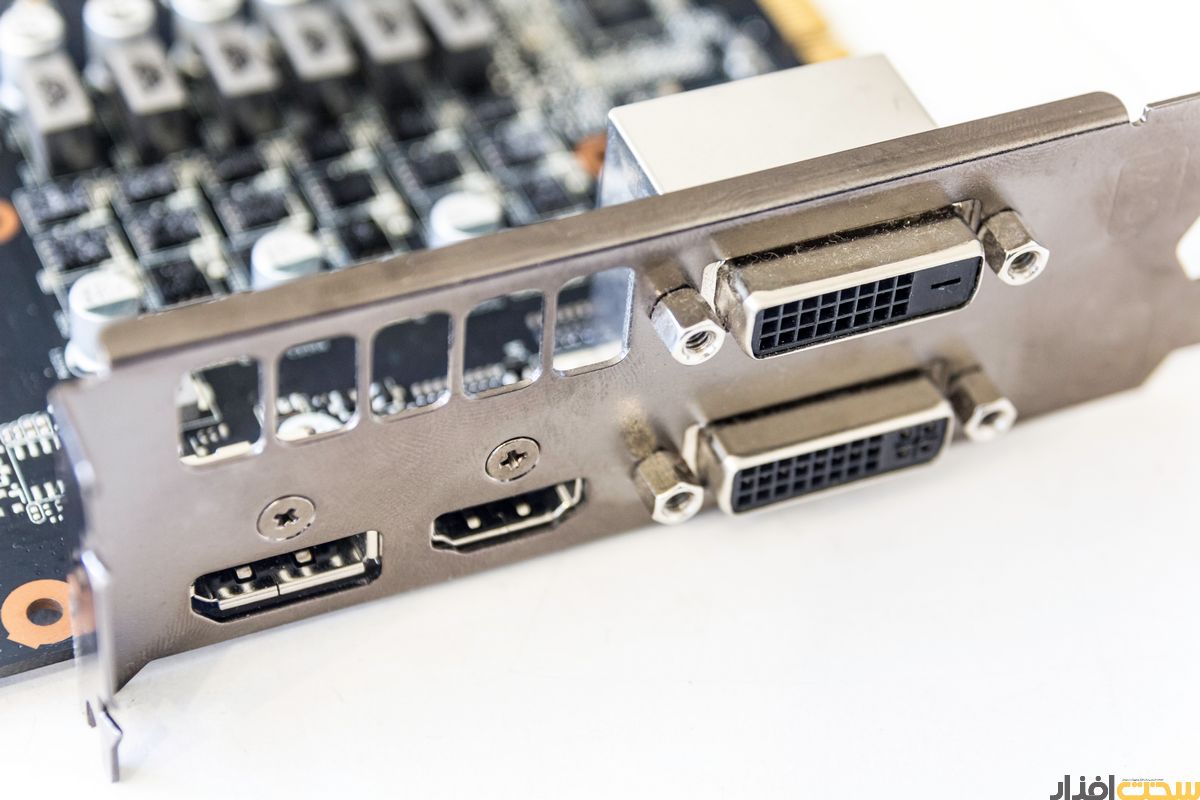

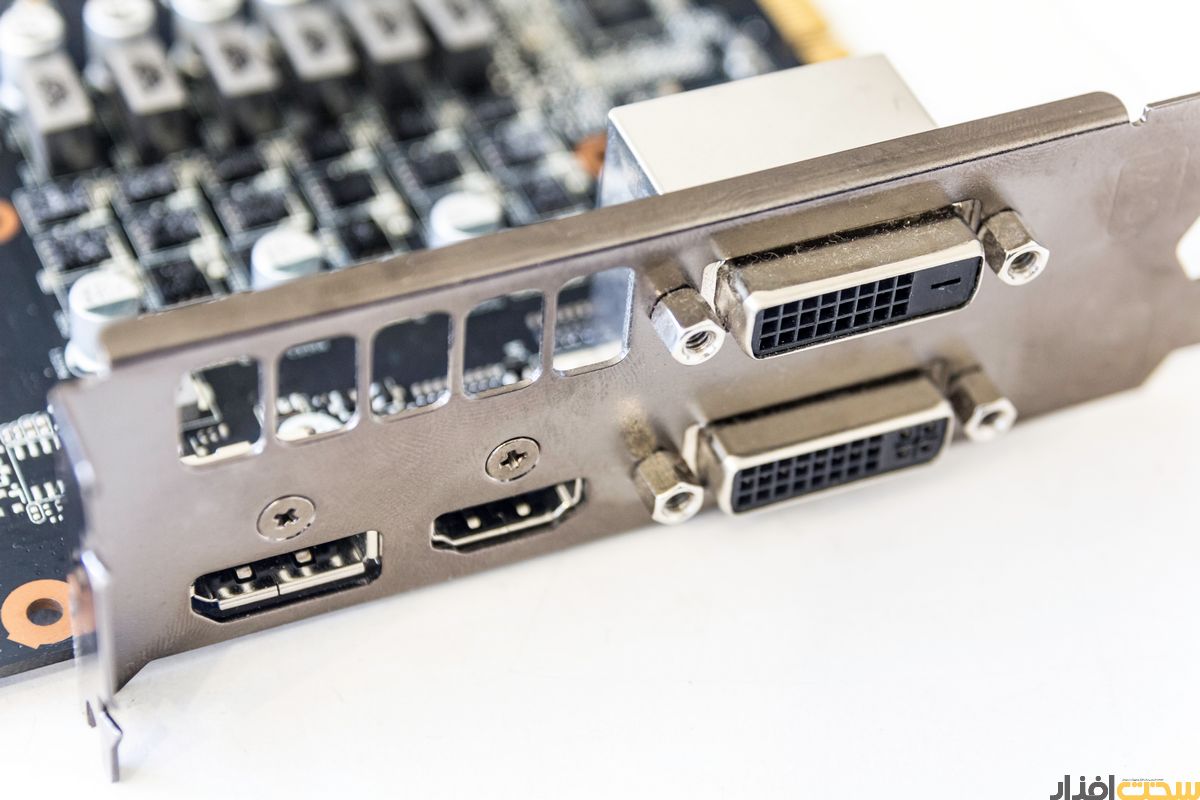

در مقایسه با رقبا، تنوع خروجی های تصویری این کارت گرافیک اندکی محدود تر است. با این حال یک دریچه کوچک برای انتقال بخشی از هوای گرم به بیرو وجود دارد. البته چندان نباید روی این دریچه کوچک حساب کنید و توصیه ما این است که از یک کیس با تهویه مناسب بهره ببرید.

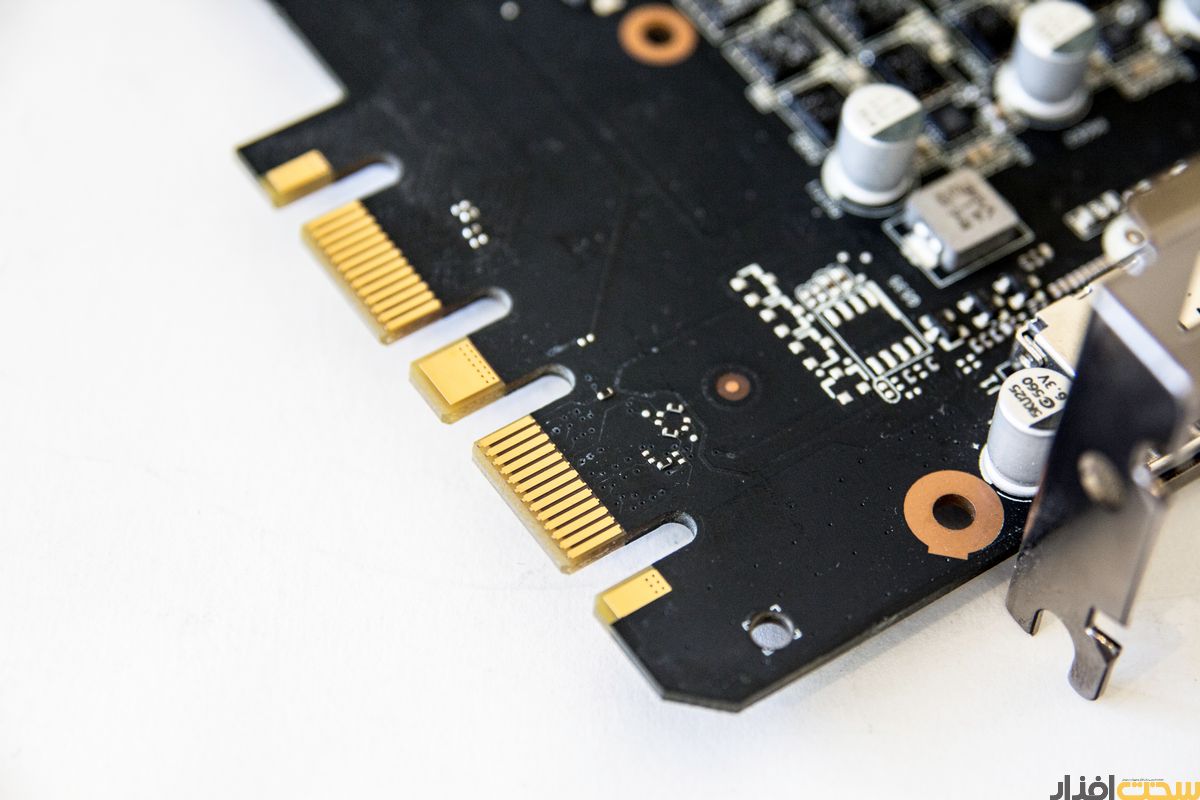

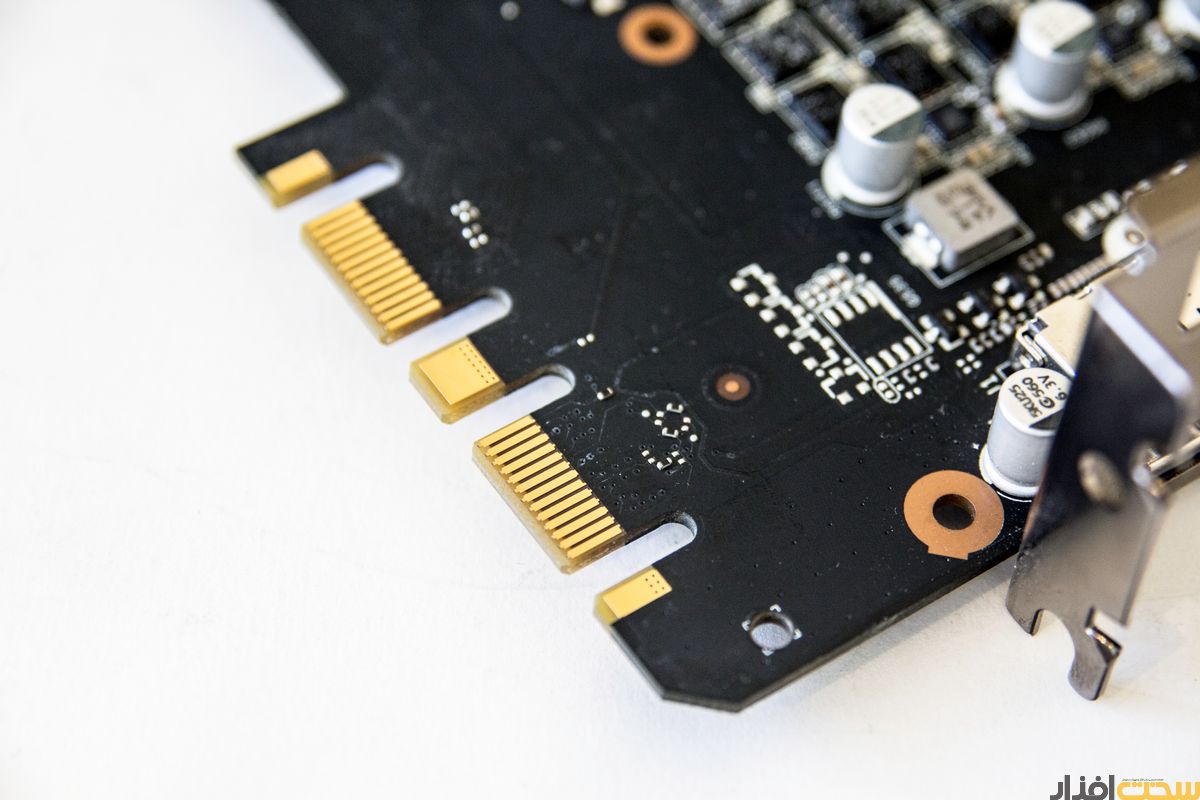

GTX 970 از قابلیت 4Way SLI پشتیبانی می کند. همانطور که گفتیم ایسوس طراحی برد را تغییر داده و ارتقاع اتصالات SLI کمی از سطح کارت گرافیک بالاتر است.

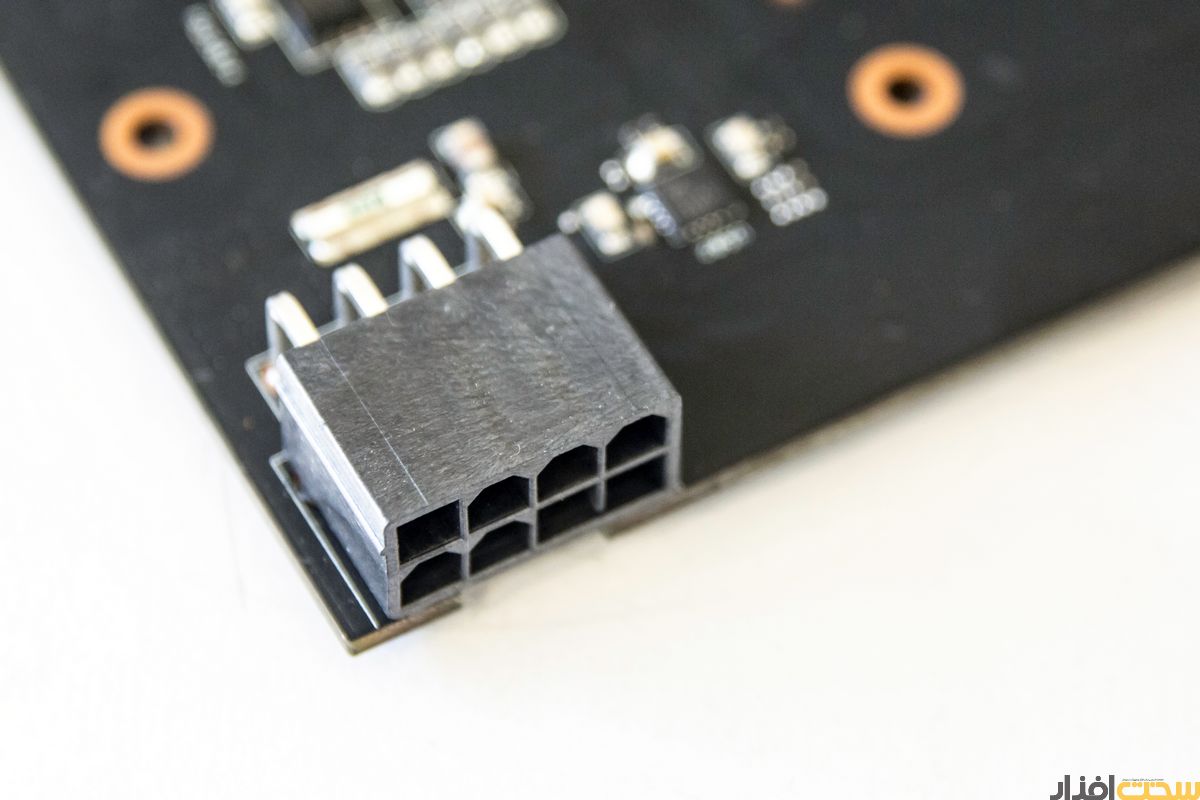

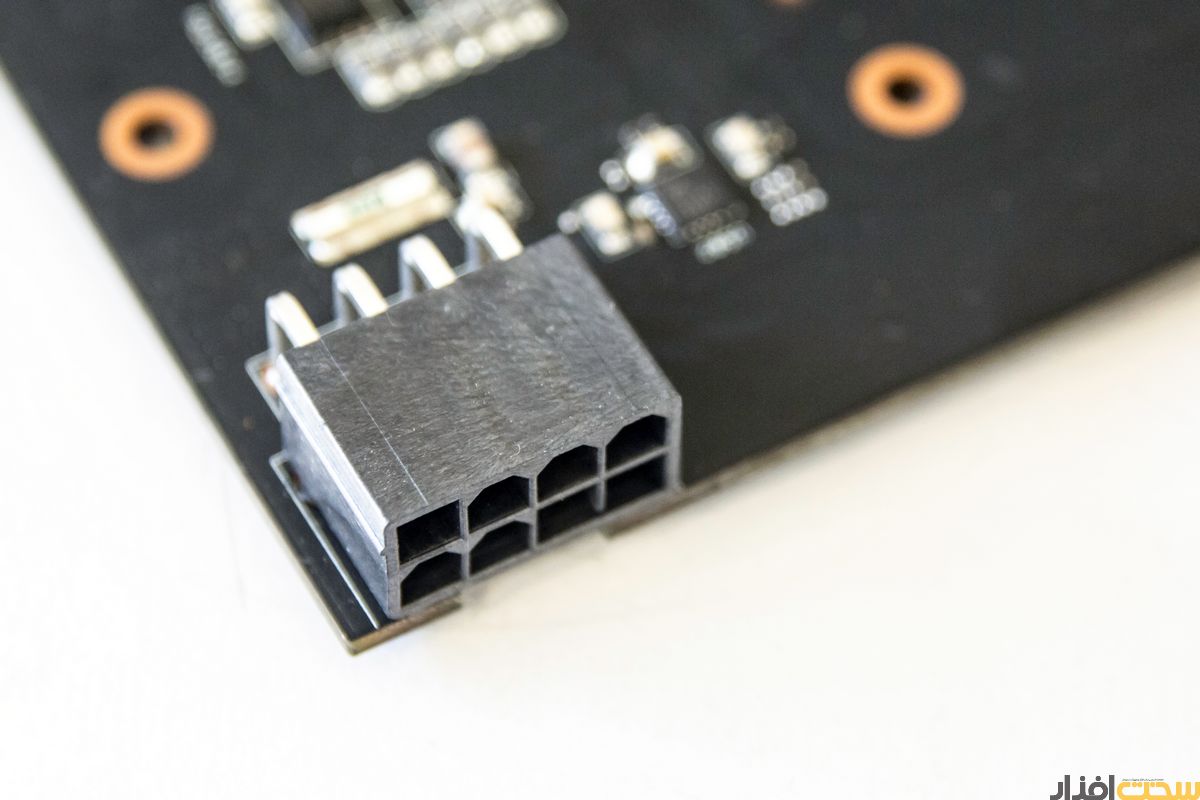

خوشبختانه کارت های گرافیک جدید انویدیا از بابت توان مصرفی بسیار قانع هستند. برای کارت گرافیک Asus GTX 970 STRIX تنها به یک اتصال هشت پین نیاز خواهید داشت.

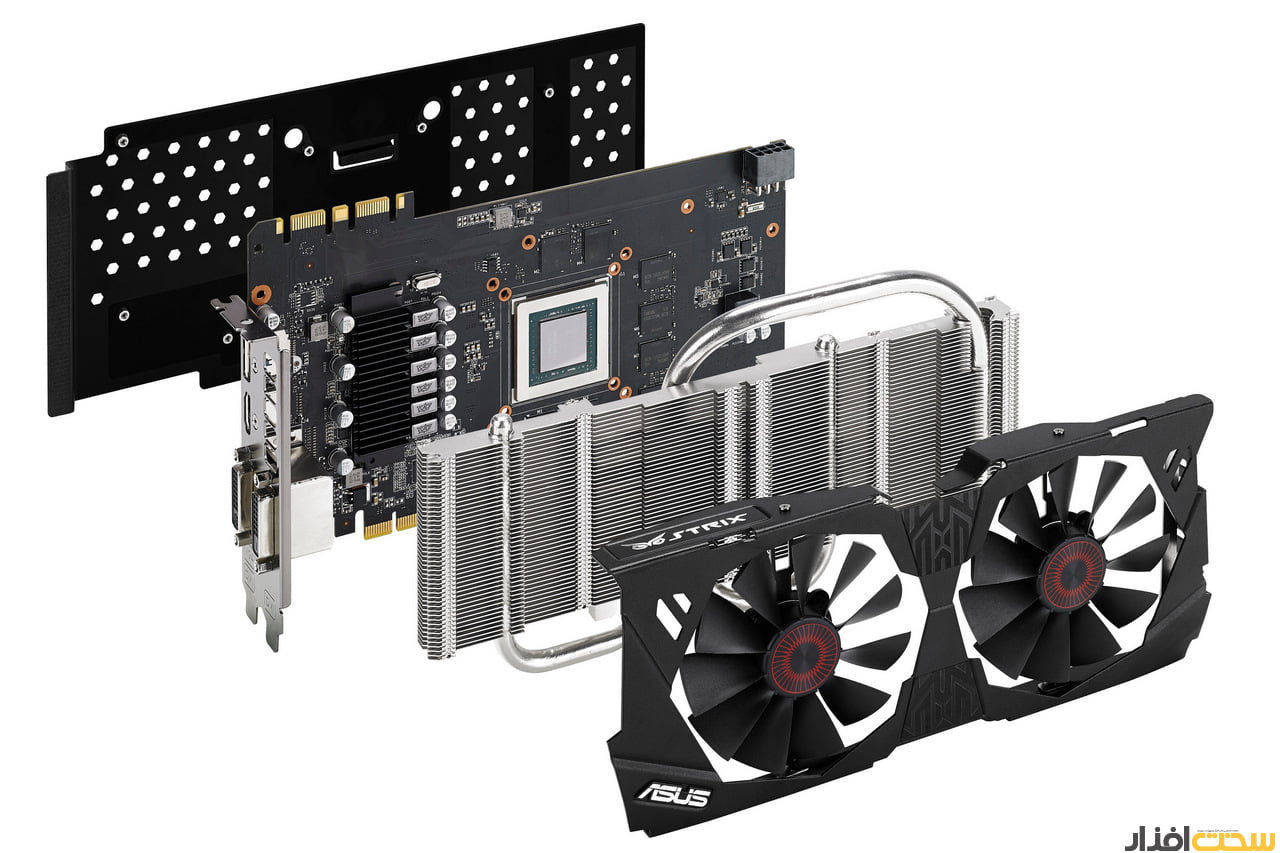

STRIX-GTX970-DC2OC-4GD5

برچسب‌ها: GTX 970, ایسوس, کارت گرافیک, کارت گرافیک ایسوس, کالبدشکافی

بدون امتیاز
کمی صبر کنید...
تبلیغات
تبلیغات
سرخط خبرها:
  1. سلطه چین بر صنعت تولید تراشه تا سال 2030
  2. بررسی تأثیر فیلترشکن بر مصرف باتری گوشی و راهکارهای کاهش آن
  3. درایور جدید Adrenalin 25.6.3 برای کارت‌های گرافیک AMD منتشر شد
  4. کارت گرافیک ROG Astral RTX 5090 OC ایسوس رکورد جهانی Port Royal را شکست
  5. چرا باتری های سیلیکونی گوشی‌های اپل و سامسونگ راه پیدا نکرده‌اند؟

مطالب مرتبط ...

  • 1

    رازی به نام فونت بتمن در تمامی سخت افزارهای گیمینگ!

    Avatarتوسط امیرحسین آریایی · 16 مرداد 1397 · 16 مرداد 1397

  • 11

    یه سوتی عجیب در سیستم خنک کننده کارت گرافیک GTX 970 کمپانی EVGA (یک مورد عجیب)

    Avatarتوسط محسن دلشاد · 2 مهر 1393 · 2 مهر 1393

  • 1

    22 جایزه معتبر طراحی iF Design 2019 به ایسوس رسید

    Avatarتوسط وب سایت سخت افزار · 28 فروردین 1398 · 28 فروردین 1398

مطالب گوناگون از دینو

6 ترند که در دکوراسیون خانه سال 2025 می‌ بینید

حقیقت هایی جالب در مورد بدن زنان و مردان که کمتر کسی از آن اطلاع دارد

رفتار های نادرست والدین منجر به مشکلات روانی فرزند در بزرگسالی می شود

17 دیدگاه

  • دیدگاه17
  1. Avatar ebrahim motamed گفت:
    4 اردیبهشت 1394 در 9:14 ب.ظ

    دوستان که در مورد طراحی ایراد میگیرد مگه میخاین کارت گرافیک رو ببندید به گردنتون که خوشکل و زشت داشته باشه
    میهاد بره توکیس درش هم بسته بشه:):)
    مهم قدرتش هست حالا چه فرقی میکنه که با اب طلا رنگش کنن یا مداد رنگی والا

    پاسخ
  2. Avatar بابک ولی زاده گفت:
    25 اسفند 1393 در 12:00 ق.ظ

    بعضیهاشون فقط لوله های مسی ساده هستن. اما مدل های حرفه ای داخلش مایعی هست که گرما رو سریع جذب میکنه و با جابجا شدن به داخل هیت سینک گرما رو دفع میکنه و برمیگرده جای اولش.

    پاسخ
  3. Avatar IN THE NAMEOF گفت:
    25 اسفند 1393 در 11:53 ق.ظ

    امکان داره یک SOPPHIRE 5970 HD 2GIG 512-BIT رو کالبد شکافی کنید؟

    پاسخ
  4. Avatar IN THE NAMEOF گفت:
    25 اسفند 1393 در 11:51 ق.ظ

    کارت گرافیکهای شرکتهای مختلف از نظر من فقط در طراحی برد و کولر فرق دارن همین. حالا ما ایرانیا سرشون دعوا میکنیم.:D:D:D:D:D

    پاسخ
  5. Avatar IN THE NAMEOF گفت:
    25 اسفند 1393 در 11:49 ق.ظ

    منم چند وقت پیش یه دونه گرافیک 128 مگ با پهنای باند 32 بیتو کالبد شکافیکردم:D:D:D:D:D:D:D
    اونم از نوع DDR1

    پاسخ
  6. Avatar IN THE NAMEOF گفت:
    25 اسفند 1393 در 11:47 ق.ظ

    ببخشید درون این میله های انتقال حرارت چیه؟

    پاسخ
  7. Avatar محمدرضا پناهی گفت:
    19 آذر 1393 در 2:10 ق.ظ

    دوست خوبم

    رابط حافظه تاثیر مستقیم بر میزان پهنای باند حافظه دارد و هرچه قدر رابط حافظه و فرکانس حافظه بالاتر باشد پهنای باند حافظه بالاتر می رود. نه این مورد ربطی به رابط کودا ندارد این پهنای باند عملیاتی بین حافظه و پردازنده گرافیکی است. خیر مدل پردازنده در این رابط موثر است.

    پاسخ
  8. Avatar علی گفت:
    18 آذر 1393 در 1:36 ب.ظ

    سلام رابط بین پردازنده و مموری که ما اونا با bit میشناسیم اگه دراین کارت به جای 256 مثلا 128 بود اونوقت چه اتفاقی می افتاد آخه تو برنامه gpuz در مورد بیت نوشته هرچه بالاتره باشه کارایی بالاتری داره یعنی از تعداد واحدهای کودا هم مهمتره؟مثلا شرکت ایسوس میتونه به جای 256 از 512 استفاده بکنه؟
    با تشکر از سایت کاملتون.

    پاسخ
  9. Avatar MMJ گفت:
    10 آذر 1393 در 5:48 ب.ظ

    درود
    با تشکر از شما . بنده در همان ماه اول ورود به بازار خریدم کارت گیگا را . از نظر بنده که عالی هستش . ولی 980 اصلا به صرفه نیست در ایران. بنده ابتدا قصد خرید ایسوس را داشتم ولی وقتی دیدم گیگا بسیار خوب عمل کرده از خرید ایسوس منصرف شدم. کارت قبلی بنده 580 بود و به دلیل vram پایین دیگه جوابگو نبود.

    پاسخ
  10. Avatar بهنام گفت:
    10 آذر 1393 در 11:15 ق.ظ

    عجب خبر خوبی.ممنون

    پاسخ
  11. Avatar بابک ولی زاده گفت:
    10 آذر 1393 در 9:10 ق.ظ

    کارت گرافیک بعدی که قرار کالبد شکافی کنیم Gigabyte GTX 970 G1 Gaming هستش…سعی میکنیم تو همین هفته بزاریمش رو سایت.

    پاسخ
  12. Avatar MMJ گفت:
    10 آذر 1393 در 5:35 ق.ظ

    درود . با اینکه از طرفدارهای ایسوس هستم ولی اصلا این طراحی جدیدش چنگی به دل نمیزنه. در حال حاضر به نظر بنده توی سری 900 گیگا بهتر عمل کرده بخصوص در کارت 970 گیمینگ.
    کولرهای سری 500 و 600 ایسوس خیلی بهتر بودند. هر چند سه اسلات را می گرفتند

    پاسخ
  13. Avatar بابک ولی زاده گفت:
    10 آذر 1393 در 5:15 ق.ظ

    14x28x4 سانتیمتر

    پاسخ
  14. Avatar محمدرضا پناهی گفت:
    10 آذر 1393 در 3:15 ق.ظ

    این هم یک کالبدشکافی از یک محصول دوست داشتنی

    پاسخ
  15. Avatar حامد گفت:
    9 آذر 1393 در 11:15 ب.ظ

    طول و عرض این چند سانتیمته؟

    پاسخ
  16. Avatar بابک ولی زاده گفت:
    9 آذر 1393 در 9:42 ب.ظ

    راستش نمیشه حداقل فاز به صورت کلی تعریف کرد. در کل این فازها هر کدوم در هر لحظه به انتقال برق مشفولن و وظیفه انتقال برق خیلی سریع بینشون سویچ میشه تا هم دقت کار بالا بره و هم فشار کاری روی هر فاز کمتر بشه و عمر قطعه بره بالا.
    حالا تعداد فاز یه جورایی باید متناسب با میزان توان انتقالی پیچیدگی کارت گرافیک باشه. علاوه بر تعداد فاز، کیفیت قطعاتش هم مهمه…

    پاسخ
  17. Avatar رضا اندی گفت:
    9 آذر 1393 در 7:45 ب.ظ

    مرسی و خسته نباشید
    یه سوال این شش فازه یعنی چی؟
    حداقل چند فازه داریم؟
    حداکثر چند فازه؟
    سامسونگ هم دمش گرم تمام ای سی حافظه ها رو داره میزنه

    پاسخ
