دوستان و همراهان سخت افزار، با شما هستیم به همراه یکی دیگر از برنامه های کالبد شکافی نوت بوک ها؛ در این مطلب سری به درون لپ تاپ مطرح و پر طرفدار Dell Inspiron 15 5567 از کمپانی دل خواهیم زد. با ما همراه باشید.

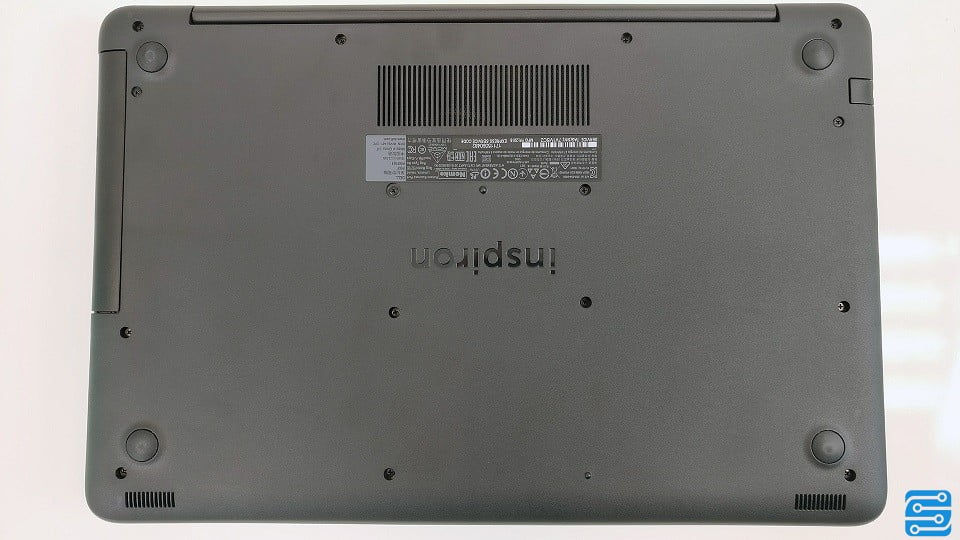

این نوت بوک از جمله مدل های میان قیمت و سری “مصرف کننده” در بازار است که در کانفیگ های خود جهت کاربردهای روزمره، مولتی مدیا و … مناسب است. “دل” توان خود را برای استفاده از قطعات داخلی با کیفیت بالا مورد استفاده قرار داده است و مادربرد، سخت افزار داخلی و حتی سامانه خنک کننده از کیفیت مطلوبی برخوردار هستند. کابینت زیرین (bottom cover) به سادگی و توسط چند پیچ از جایگاه خود خارج می گردد؛ ضمن آنکه باز کردن پرس های اطراف بدنه به مانند همیشه کار چندان آسانی نبوده و به دقت بالایی نیاز دارد.

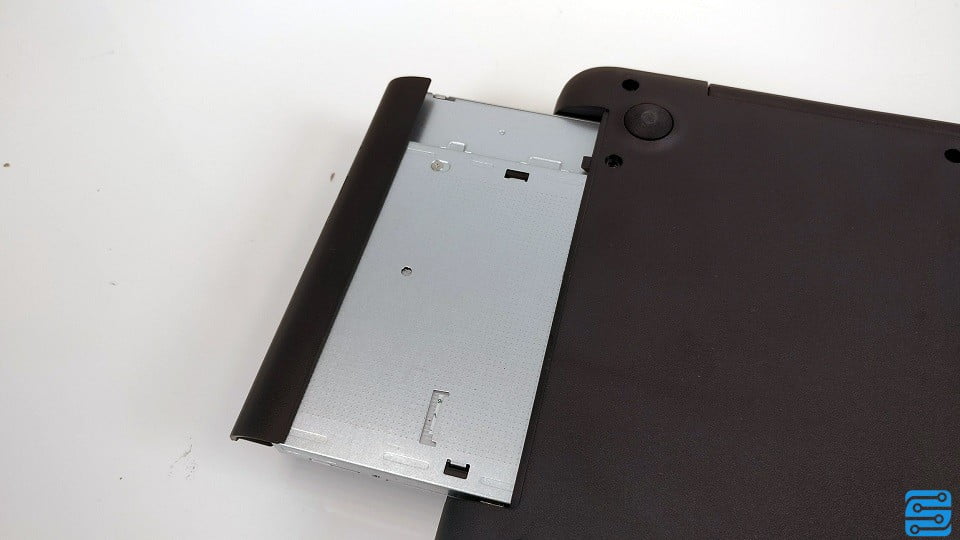

همچنین پس از باز کردن دو عدد از پیچ های سمت راست نوت بوک، می توان درایو ODD را از جای خود خارج کرد.

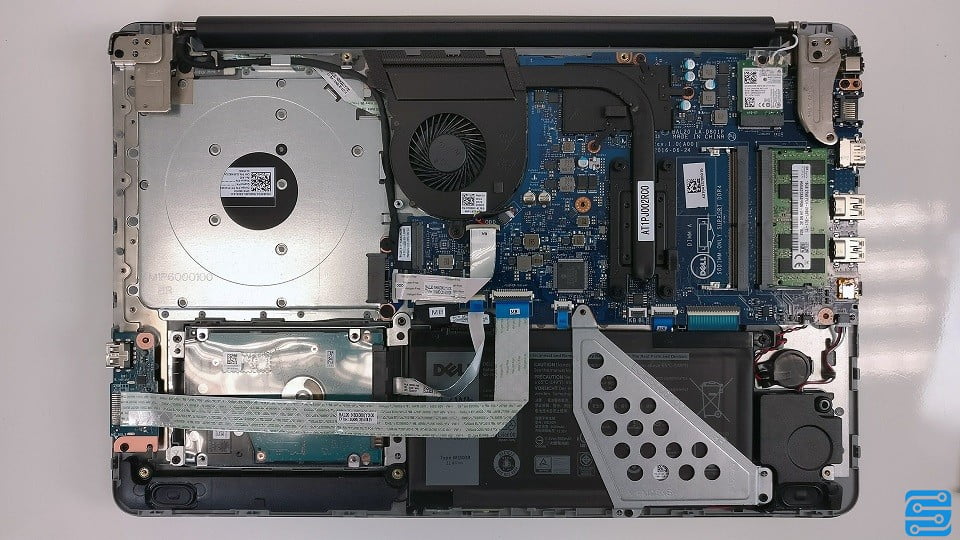

چیدمان کلی قطعات بسیار مرتب و مهندسی است. برای تعویض، ارتقاء و خارج سازی قطعات سخت افزاری نیازی به تلاش زیاد وجود ندارد. با این وجود Flat Cable های مورد استفاده، در مدل های بدون حفاظ و ساده است. در نتیجه با کوچکترین اشتباه می توان موجب قطع شدن آنها شد. همچنین در هنگام جدا سازی قطعات، باز کردن این کابل ها اجتناب ناپذیر است. فلزات قرار گرفته بر روی جایگاه لولاهای مانیتور نیز تا داخل بدنه کشیده است و Dell همواره این بخش را به خوبی مدیریت می کند. مدار تغذیه پردازنده و چیپست در اواسط برد به چشم می خورد؛ در کنار باتری نوت بوک نیز باتری بایوس دیده می شود که خوشبختانه ریست کردن تراشه را سهولت بخشیده است. انتهای کابینت نیز دو اسپیکر لپ تاپ قرار دارد که صدایی استریو را ایجاد می کند.

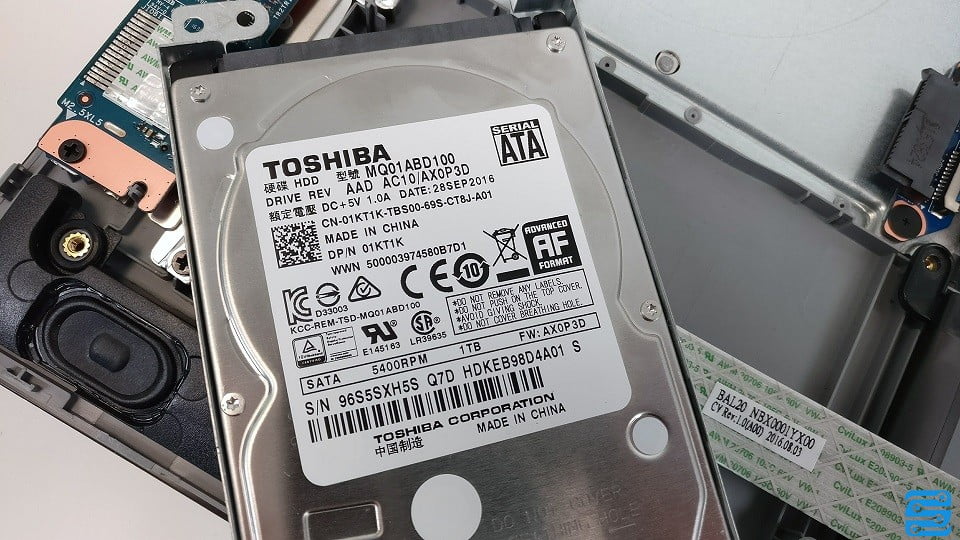

در محفظه ذخیره ساز 2.5 اینچی، یک هارد دیسک 1 ترابایتی ساخت شرکت توشیبا موجود است؛ این نوت بوک در اکثر پیکربندی های خود فاقد درایو SSD است؛ با این وجود می توان این درایو را با یک SSD تعویض نمود که چندان منطقی به نظر نمی رسد چرا که با یک لپ تاپ روزمره و مولتی مدیا طرف هستیم. جایگاه هارد دیسک در کنار درایو ODD و نزدیک به باتری است. همچنین این نوت بوک فاقد اسلات M.2 است.

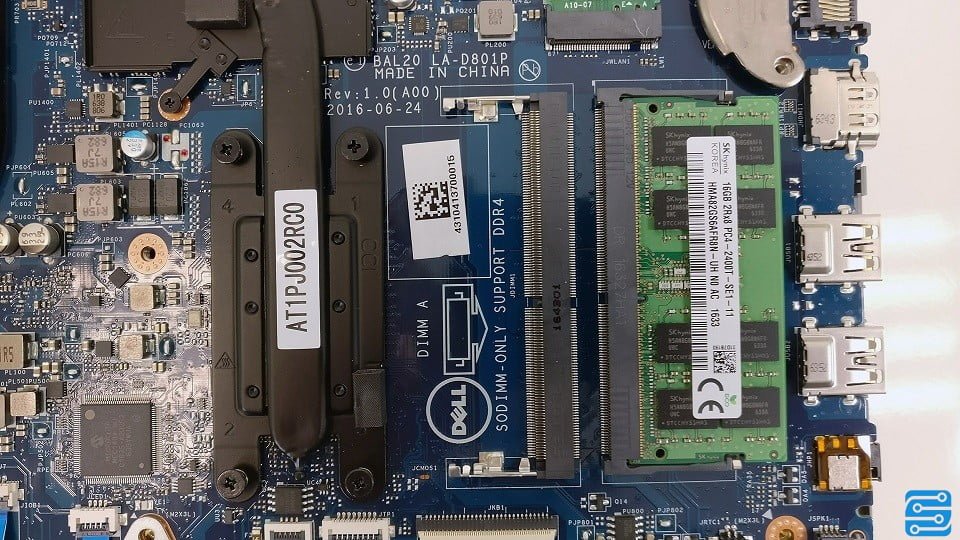

در بخش حافظه های رم، دو جایگاه برای آن وجود دارد؛ این مادربرد می تواند میزبان 16 گیگابایت حافظه رم DDR4 باشد که دل به صورت پیشفرض از ماژول های شرکت کره ای SK Hynix بهره گرفته است. این ماژول ها در فرکانس موثر 2400 مگاهرتز فعال هستند.

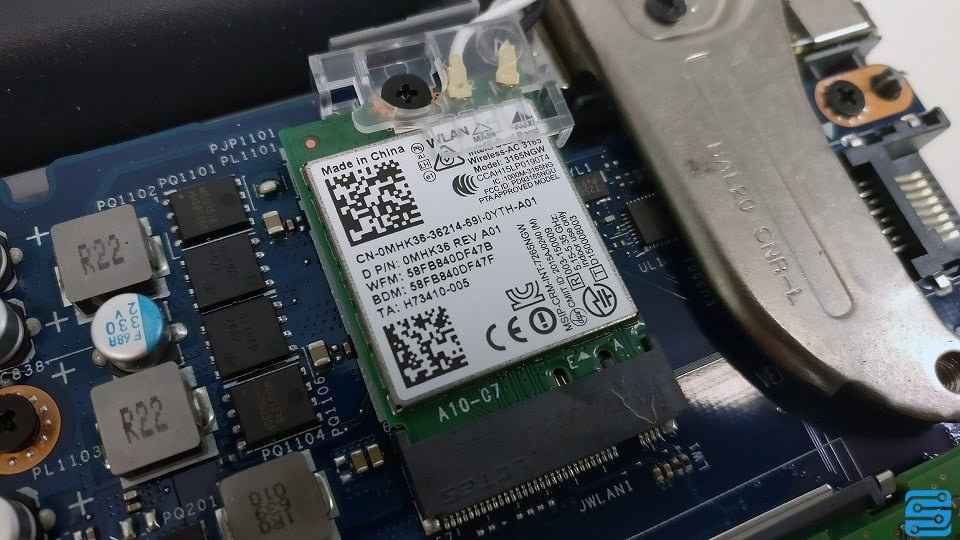

کمی آن طرف تر، ماژول ترکیبی بلوتوث و Wi-Fi قرار گرفته است. این ماژول مدل Intel 3165NGW بوده و دقیقا سمت راست حافظه های رم نصب شده است. دو آنتن آن نیز با سیم هایی به سوی اطراف مانیتور هدایت شده اند تا بهترین آنتن دهی را ارائه دهند.

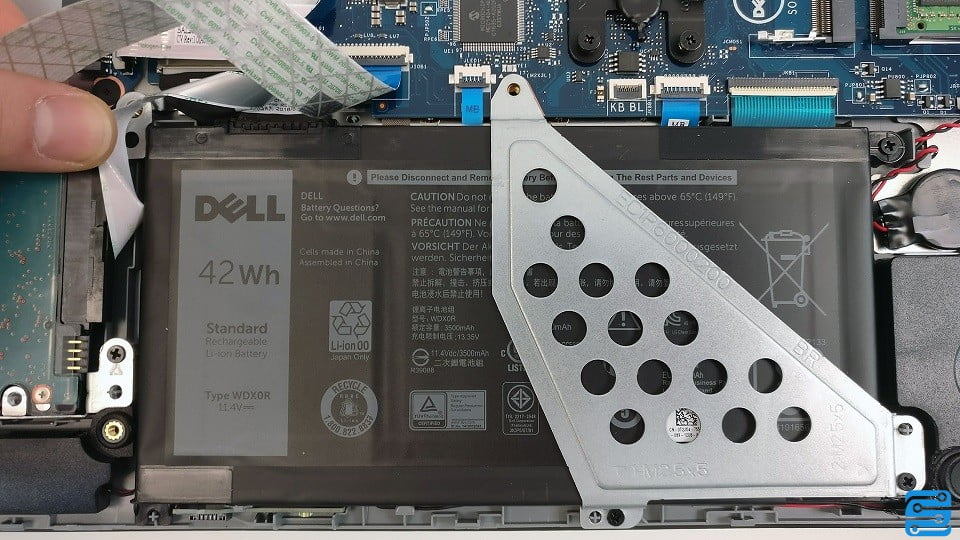

لپ تاپ Dell Inspiron 15 5567 از جمله مدل هایی است که از باتری داخلی بهره برده و برای تعویض آن نیازمند باز کردن کابینت هستیم. دل از یک باتری با توان 42 وات در ساعت برای این محصول استفاده کرده است. همچنین جهت کاهش ضخامت نوت بوک، باتری بر خلاف مدل های سنتی به صورت مستطیل طراحی شده است. این باتری توسط یک محافظ آلومینیومی در جای خود محکم شده است. این محافظ به دلیل کاهش دما نیز مورد استفاده قرار گرفته است.

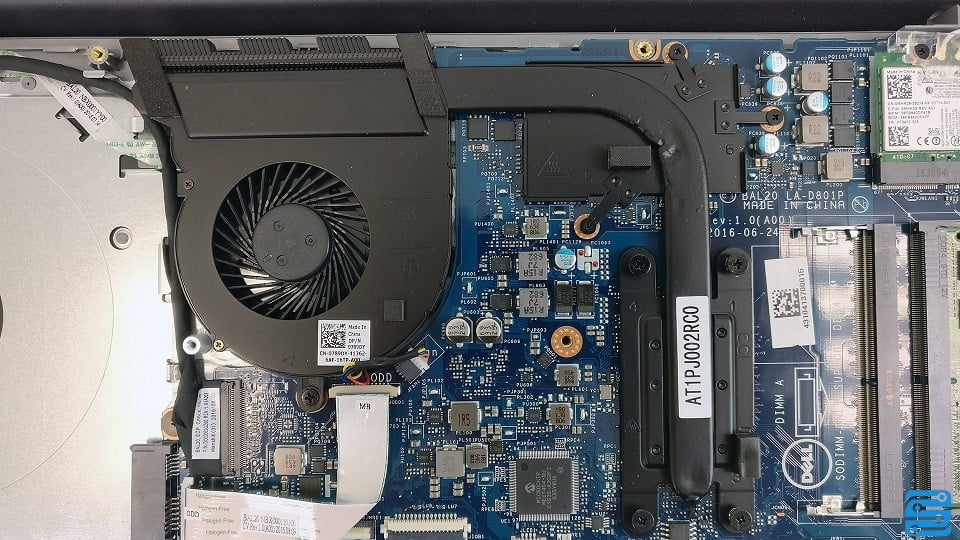

سامانه خنک کننده نسبتا ساده و تکراری است که البته در یک نوت بوک با این سطح، مسئله غیر عادی نیست. یک فن به همراه یک لوله انتقال حرارت (Heat Pipe) مسی با روکش، از پردازنده، GPU و چیپست عبور کرده و به فن می رسد. اما این فن دما را نه از طریق اگزوز های کناری، بلکه از یک اگزوز به سمت عقب به بیرون می راند.
این بود کالبد شکافی نوت بوک Dell Inspiron 15 5567. شایان ذکر است که باز کردن درب و کابینت لپ تاپ، نیازمند تسلط به علم سخت افزار است.
