اصطلاحات کامپيوتري (بخش دوازدهم)

PCH

مخفف: Platform Controller Hub

کاربرد: مادربورد

توضیحات: PCH جهت هماهنگی بیشتر بین پردازنده و چیپ ست پل شمالی در مادربوردها استفاده می گردد، و تمام تغییرات اعمال شده روی پردازنده از طریق آن کنترل می شود. این فناوری به صورت انحصاری در اختیار شرکت اینتل است و برای اولین به نام رمز Ibex Peak و در جهت رفع مشکلات احتمالی پیچیده در روند کاری پردازنده و مادربورد استفاده گردید. پل شمالی و پل جنوبی در گذشته برای هماهنگی در عملکرد، هیچ کنترلری نداشته و همین امر سبب بروز مشکلاتی در روند کاری قطعات می گردید. کنترلر PCH وظیفه کنترل پردازنده و تجهیزات ورودی و خروجی را برعهده دارد. این کنترلر در 3 دسته شامل Server ،Desktop و Mobile تولید می گردد. چیپ ست P67 اینتل برای پردازنده های سندی بریج، در زمان عرضه دچار مشکلی در شناسایی درایوهای متصل به پورت SATA 3 بود که این موضوع زیانی 1 میلیارد دلاری برای شرکت اینتل در برداشت (مبلغ 300 میلیون دلار از این مبلغ صرف طراحی مجدد PCH گردید). تنها دلیل این مشکل عدم کنترل مناسب روی تجهیزات ورودی و خروجی و ارتباط آنها توسط پل جنوبی بود.

DMI

مخفف: Direct Media Interface

کاربرد: مادربورد

توضیحات: مادربوردها به دو قسمت تقسیم می شوند. پل شمالی که وظیفه کنترل پردازنده، حافظه، پورتهای پنل پشتی مادربورد و توزیع توان بین قطعات را بر عهده دارد. پل جنوبی وظیفه کنترل پورت های ساتا و کارتهای جانبی مانند کارت گرافیک را بر عهده دارد. برای ارتباط ما بین این دو بخش از مادربورد از DMI استفاده می گردد. در سال 2004 و برای اولین بار در چیپ ست های سری 9XX شرکت اینتل، کنترلر DMI برای ایجاد یک رابطه سخت افزاری مابین پل شمالی و پل جنوبی مورد استفاده قرار گرفت. آخرین نسخه از این چیپ ست که موسوم به DMI 2.0 است، در سال 2011 و همزمان با عرضه چیپ ست 1155 معرفی شد. سرعت رابط DMI نسخه دوم 20 گیگابیت در ثانیه است. این به معنی انتقال اطلاعات از پل شمالی به جنوبی و بالعکس، با سرعت 20 گیگابیت در ثانیه انجام می شود که این موضوع باعث جلوگیری از تاخیر در انتقال اطلاعات می شود.

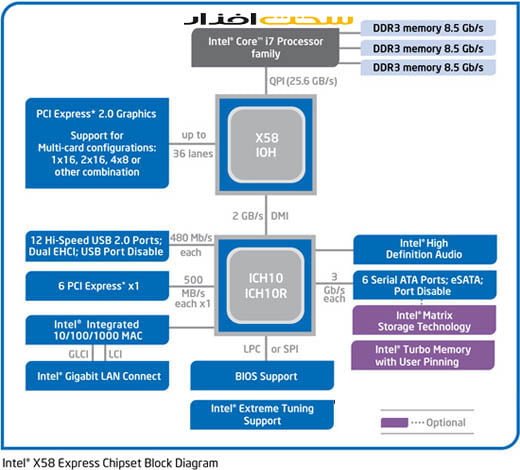

ICH

مخفف: I/O Controller Hub

کاربرد: مادربورد

توضیحات: کنترلر مختص تجهیزات ورودی و خروجی در مادربوردها که از سال 1999 و با معرفی چیپ ست پل شمالی 810 شرکت اینتل، روی مادربوردها نصب گردید. اولین نسخه از ICH جهت کنترل گذرگاه اسلات PCI مورد استفاده قرار گرفت. تاکنون ده نسخه از این کنترلر معرفی گردیده است و آخرین کنترلر با نام ICH10 در سال 2008، همزمان با تولید چیپ ست P45 با کد رمز Eaglelake توسط شرکت اینتل ارائه شده است. این رابط می تواند با سرعت 10 گیگابیت در ثانیه توطی رابط DMI، اطلاعات را به پل شمالی منتقل کند. در صورتی که حافظه فلش را به پورت USB مادربورد متصل کنید، قابلیتی به نام Turbo Memory را نیز می توانید فعال کنید. این قابلیت، از حافظه فلش به عنوان حافظه کمکی استفاده می کند و توسط کنترلر ICH امکان پذیر گردیده است. همچنین استفاده از نسخه دهم ICH سبب بارگذاری کمتر و در نتیجه کاهش مصرف توان برای پردازنده می شود. از دیگر قطعات جانبی قابل پشتیبانی توسط کنترلر ICH می توان به شش اسلات PCI-E، شش پورت نسخه دوم SATA، کارت صدای مجتمع با کیفیت HD، پشتیبانی از eSATA، پورت شبکه گیگابیتی و دوازده پورت نسخه دوم USB اشاره کرد.
