MSI R7970 Lightning
سری Lightning کارت های گرافیک MSI با داشتن قطعاتی با کیفیت و کارایی خوب همواره جزو برترین محصولات در میان کارت های گرافیک بوده اند. خنک کننده های Twin Frozr نیز مکمل و همنشین خوبی برای کارت های گرافیک این سری به شمار می آید و با طراحی خوبی که دارد، به خوبی میتواند گرما را دفع کند. تمام این موارد در سری جدید کارت های گرافیک Lightning قرار داده شده اند و محصول نهایی که یک کارت گرافیک از سری HD 7970 است، به خوبی میتواند یک کاربر حرفه ای را راضی کند.

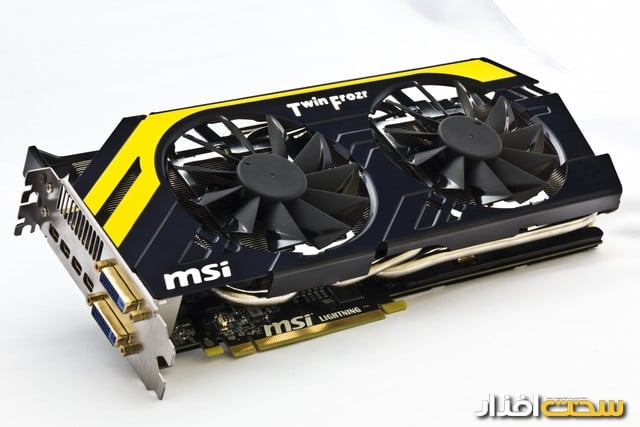

طول کارت گرافیک حدود 2/5 سانتیمتر و عرض آن حدود 2 سانتیمتر از مدل استاندارد HD 7970 بزرگتر است (تعداد زیاد فاز های مدار رگولاتور و قرار گیری نقاط خواندن ولتاژ باعث افزایش عرض کارت گرافیک شده است). تعداد خروجی های تصویری این کارت گرافیک نیز در مقایسه با نمونه استاندارد تغییر یافته و شامل دو خروجی DVI و چهار miniDisplayPort میشود. متاسفانه خروجی HDMI در این کارت گرافیک وجود ندارد و مبدل همراه کارت گرافیک برای دسترسی به این پورت، تنها شامل DVI به HDMI میشود. در نتیجه با استفاده از این مبدل تنها به تصویر دسترسی داشته و صدا موجود نخواهد بود (مبدل mini DisplayPort به HDMI نیز باید جداگانه خریداری شود).

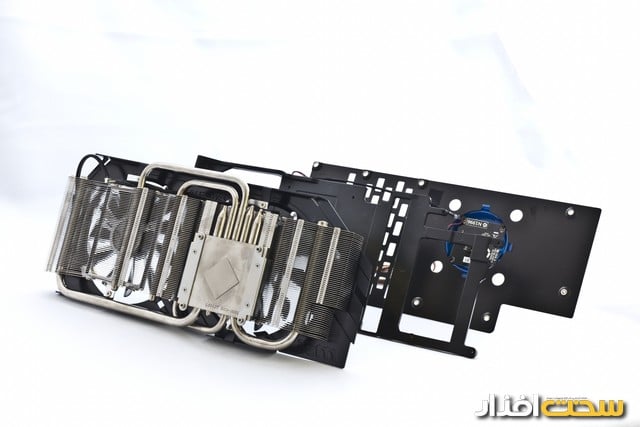

خنک کننده Twin Frozr از چندین بخش تشکیل شده است .

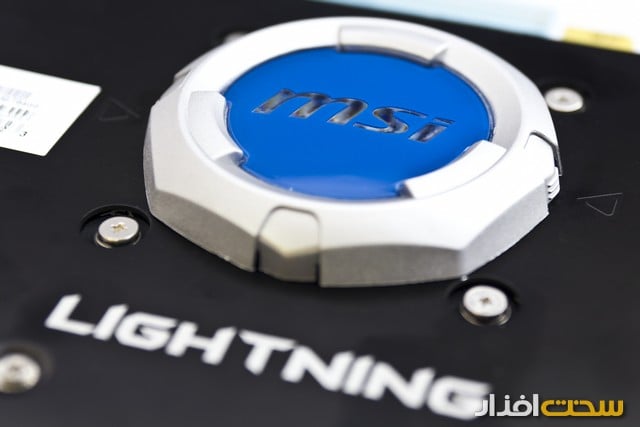

دو فن با طراحی خاص پره ها هوا را به میان هیت سینک آلومینیومی بزرگی که کل سطح کارت گرافیک را پوشانده میدمد. پنج لوله انتقال حرارت که به شکل مستقیم با پردازنده گرافیکی در تماس نیستند، گرمای این بخش را به میان هیت سینک ها منتقل میکنند. ماژول های حافظه و MOSFET های مدار رگولاتور نیز با چسب های حرارتی به یک صفحه آلومینیومی که در زیر هیت سینک قرار دارند متصل هستند (بد نبود که هیت سینک اصلی به نحوی به این بخش متصل میشد). پشت کارت گرافیک نیز یک صفحه آلومینیومی از قطعات پشت کارت گرافیک محافظت میکند. در اینجا قطعه ای به نام GPU Reactor قرار گرفته که به گفته MSI، میزان نویز توان انتقالی به پردازنده گرافیکی را کاهش داده و میزان ثبات در زمان اورکلاک را افزایش میدهد .

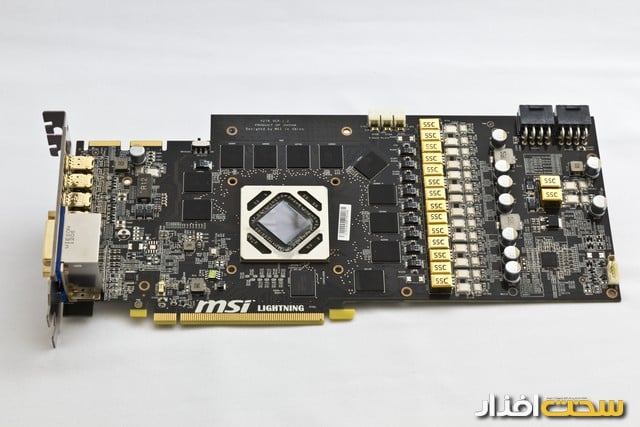

این خنک کننده میتواند در تست Extreme نرم افزار 3D Mark 11 دمای پردازنده گرافیکی را در 65 درجه سانتیگراد نگه دارد. به طبع در چنین محصولی طراحی بورد کارت گرافیک نیز متفاوت از نمونه استاندارد خواهد بود. با جدا کردن خنک کننده از بدنه میبینیم که برای پردازنده گرافیکی مدار رگولاتور 14 فاز به همراه Driver MOSFET در نظر گرفته شده است.
به همین خاطر گرمای این بخش چندان زیاد نیست. برق مورد نیاز این کارت گرافیک توسط دو اتصال هشت پین تامین میشود و یک منبع تغذیه با حداقل توان خروجی 500 وات برایش توصیه شده است (البته برای چنین محصولی بهتر است یک مدل با خروجی بالاتر استفاده کنید). مقدار حافظه گرافیک همانند مدل استاندارد سه گیگابایت بوده و از حافظه های Hynix H5GQ2H24MFR در این محصول استفاده شده است.
مزایا:
دارای چهار خروجی تصویر mini DisplayPort- خنک کننده عالی- کارایی خوب- پتانسیل اورکلاک بالا
معایب:
ابعاد بزرگتر کارت گرافیک در مقایسه با مدل استاندارد- GPU Reactor باعث افزایش ضخامت کارت گرافیک شده است- حذف پورت HDMI
پیشنهاد سخت افزار:
کسانی که می دانند چطور باید از یک کارت گرافیک حرفه ای استفاده کنند!- اورکلاکرهایی که میخواهند رکوردهای خوبی را به ثبت برسانند.
