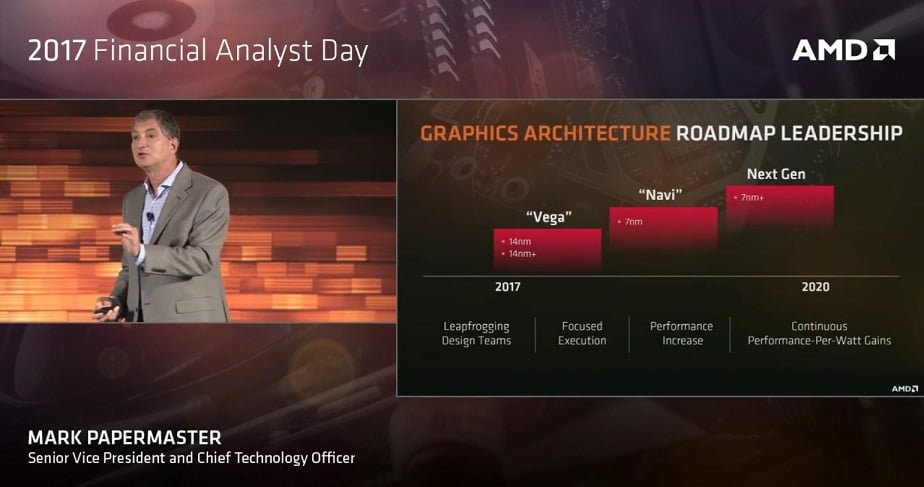

در جریان 2017 Financial Analyst Day از AMD در زمینه حرکت به سوی لیتوگرافی 7 نانومتری سوال شده است. خانم لیزا سو در پاسخ به این پرسش گفت: AMD چشم اندازی را در این زمینه مشاهده می کند که با گذشت زمان در حال بهبود و گسترش است. ای ام دی در معماری ZEN2 یا ZEN+ از لیتوگرافی 7 نانومتری بهره خواهد گرفت و این مسئله در تولید معماری گرافیکی Navi نیز اعمال خواهد شد. در نتیجه در آینده این شرکت به معماری 7 نانومتری می پردازد. لیتوگرافی های 16 و 14 نانومتری هم اینک توسط هر 3 کمپانی Intel، AMD و NVIDIA مورد استفاده قرار می گیرد.
در این راستا دو شرکت بزرگ ریخته گری سیلیکون و نیمه هادی با عناوین GLOBALFOUNDRIES و TSMC در کنار AMD حضور دارند و AMD اعلام کرده است که توافق های نهایی انجام گرفته و موفق به دستیبای به این فناوری شده است. خانم لیزا سو به بازی زمانی سال های 2016 الی 2022 اشاره کرده گفت: ما برای خرید “ویفر” های خود تا سال 2020 نیز توافق کرده و برای آن برنامه ای بلند مدت داریم. Intel نیز پیش از آن اعلام کرده بود که آخرین پردازنده های 14 نانومتری خود را در قابل KabyLake ها تولید کرده و پس از آن به کاهش ابعاد گره (ابعاد ترانزیستوری) اقدام خواهد کرد که 10 یا 7 نانومتر است.
توسط
توسط
توسط
فک میکنم سیلیکونی که روش ویفر میریزن نمی تونن بیش از یه لایه بزارن و دلیلش هم بالا رفتن دما بیش از حد کنترل هست باز دوستان اطلاع دقسقس دارن اعلام کنن .
سوال = چرا جای کاهش لیتوکرافی، ضخامت پردازنده رو افزایش نمیدن؟؟؟
مثلا برای تولید رایزن 2+ چرا دو تا رایزن رو هم نمیزارن؟ سعی در کوچیک کردن ریزقطعات دارن؟
توافق های نهایی انجام گرفته و موفق به دستیبای به این فناوری شده است
دستیبای?!!!! اصلاحش کنین
