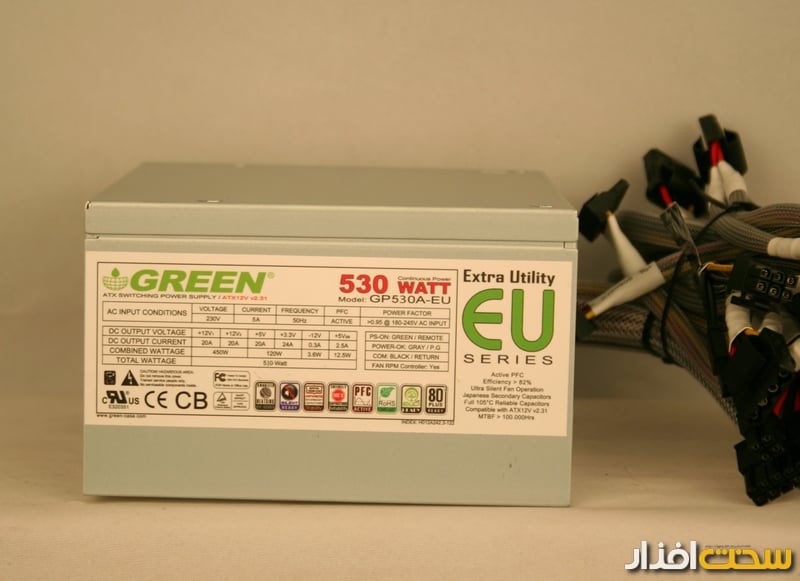

منبع‌تغذيه GP530A-EU گرین که در این بررسی حضور دارد، توسط شرکت High Power طراحی و تولید شده و از طراحی جدیدی برخوردار است. مدار داخلی این منبع‌تغذيه برگرفته از روش طراحی Double Forward و دارای مدار اصلاح ضریب توان در حالت Active PFC است.
بدنه بیرونی منبع‌تغذيه GP530A-EU دارای رنگ نقره‌ای است و حفاظ فن نقره‌ای رنگ به همراه فن سفید رنگ، ظاهري جذاب را به اين محصول داده‌است. ابعاد بیرونی منبع‌تغذيه 530 وات گرین معادل با 86×140×150 ميلي‌متر و وزن آن معادل با 1660 گرم است. وظيفه کاهش دماي منبع‌تغذيه 530 وات سری EU گرین، بر عهده یک فن دوازده سانتي‌متري با رنگ سفید است. این فن دوازده سانتی‌متری مدل S1202512L شرکت Globe Fan داراي کارايي منطقي است و در حداکثر دور شدت جرياني برابر 0/18 آمپر دارد.

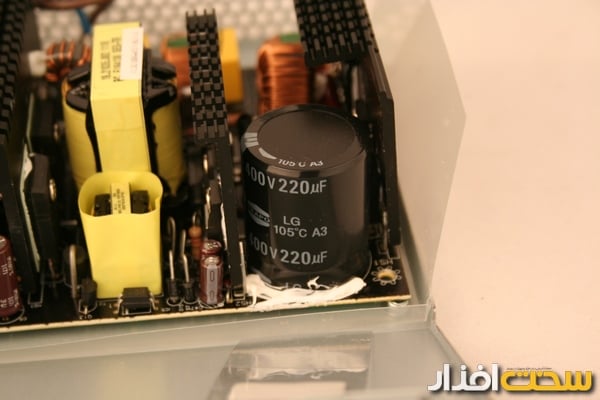

در قسمت داخلي و در بخش اولیه منبع‌تغذيه، شاهد خازن‌های X و Y تعبیه‌شده در دو بخش فیلتر پشت کانکتور اصلی و لاین فیلتر روی برد هستیم. در بخش ورودی این منبع‌تغذيه به دلیل طراحی جدید مدار، از یک خازن الکترولیت Teapo 105˚C با ظرفیت 220µF و ولتاژ کاری 400V ساخت تایوان، استفاده شده‌است.

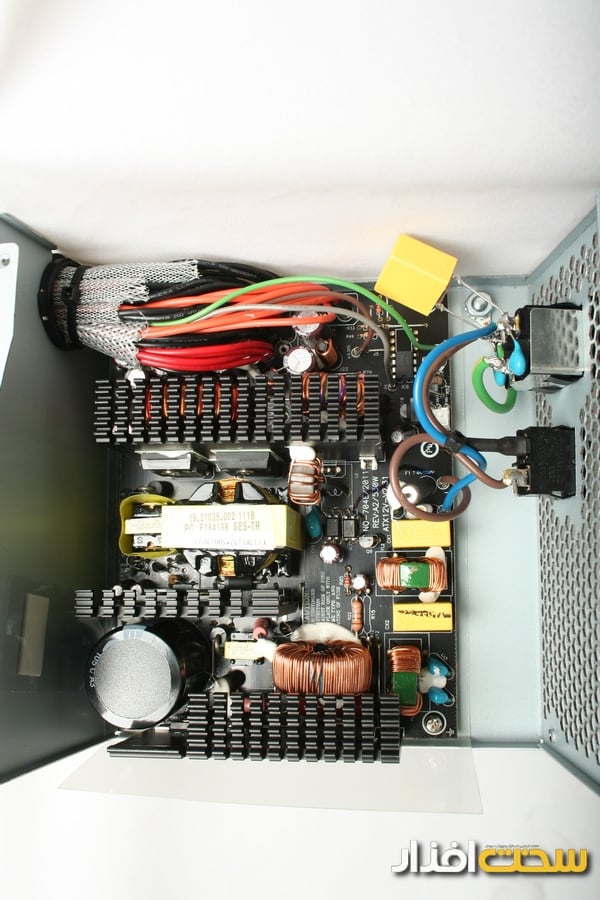

بخش‌هاي مدار A-PFC منبع‌تغذيه روي خنک‌کننده اول و ترانزیستورهای سوئیچینگ اصلی و Standby روی خنک‌کننده میانی و همچنین قطعات یکسوکننده خروجی روی خنک‌کننده سوم چیده شده‌اند. تمامي خنک‌کننده‌ها داراي ضخامت سه ميلي‌متر، جنس آلومینیوم و شکل ظاهری F Type هستند. ضمن این‌که هر سه خنک‌کننده برای تبادل بهتر دما، به رنگ مشکی (آنودیزه) هستند.

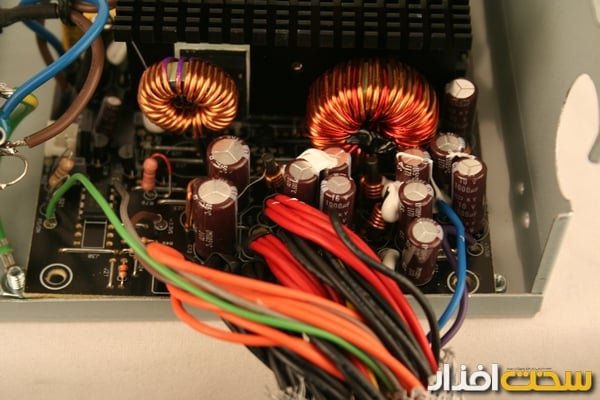

در بخش فیلترینگ خروجی منبع‌تغذيه و همچنین حالت آماده به کار منبع‌تغذيه 530 وات گرین بیش از ده عدد خازن الکترولیت با ظرفیت‌های مختلف و دمای کاری 105 درجه سانتي‌گراد استفاده شده‌است. تمامي خازن‌های این بخش ساخت شرکت ژاپنی Nippon Chemi-Con هستند که یک امتیاز ویژه برای این منبع‌تغذيه به شمار می‌رود.
طلق‌ها و روکش‌های محافظتی داخل منبع‌تغذيه به درستی و در جای مناسب به کاربرده شده‌اند. اما ریخته شدن ادامه چسب‌های عایق کاری سفید رنگ روی برخی قطعات از نظر جلوه، ظاهری مناسب به نظر نمی‌رسد. کیفیت قلع‌کاری در این منبع‌تغذيه بسیار مناسب است و تعداد بسیار زیادی قطعه SMD زیر برد منبع‌تغذيه تعبیه شده‌است.
