کابل‌های خروجی منبع‌تغذيه GP530A-EU
کابل‌های خروجی این منبع‌تغذيه به‌طور کامل دارای ضخامت 18AWG بوده و شامل موارد ذيل مي‌شود:
یک کانکتور 4+20 پین با طول پنجاه سانتي‌متر برای مادربورد به همراه روکش توری
یک کانکتور 4+4 پین با طول 55 سانتي‌متر برای تغذیه پردازنده به همراه روکش توری
یک کانکتور 2+6 پین با طول پنجاه سانتي‌متر برای کارت‌گرافیک به همراه روکش توری
چهار کانکتور 15 پین SATA روی دو رشته کابل با طول اولیه شصت سانتي‌متر به همراه روکش توری
چهار کانکتور 4 پین IDE روي دو رشته کابل با طول اولیه شصت سانتي‌متر به همراه روکش توری
یک کانکتور کوچک 4 پین FDD در انتهای یکی از کابل‌های IDE به همراه روکش توری
طراحی، تعداد و چینش کابل‌ها براي يک سيستم نيمه‌حرفه‌اي مناسب است. یکی از مواردی که گرین برای یکسان‌سازی رنگ‌ها روی این منبع‌تغذيه انجام داده، استفاده از روکش‌های طوسی رنگ روی تمام کابل‌های خروجی منبع‌تغذيه GP530A-EU است که در نوع خود جالب به نظر مي‌رسد.
تست منبع‌تغذيه

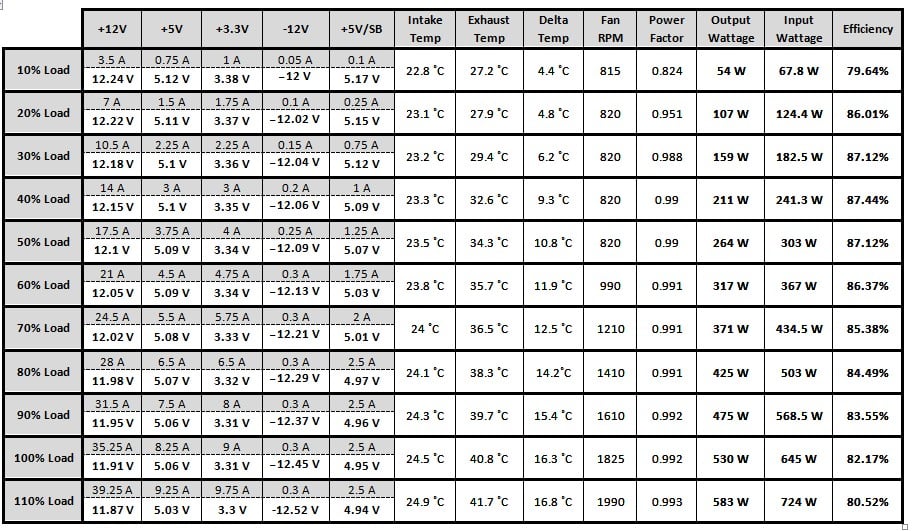

در تست‌هاي انجام‌شده روي اين‌منبع‌تغذيه، اين محصول گرين توانست مانند سه محصول ديگر، تمام تست‌ها را پشت سر گذاشته و تغييرات ولتاژي زير را در بار‌هاي مختلف ثبت کند.

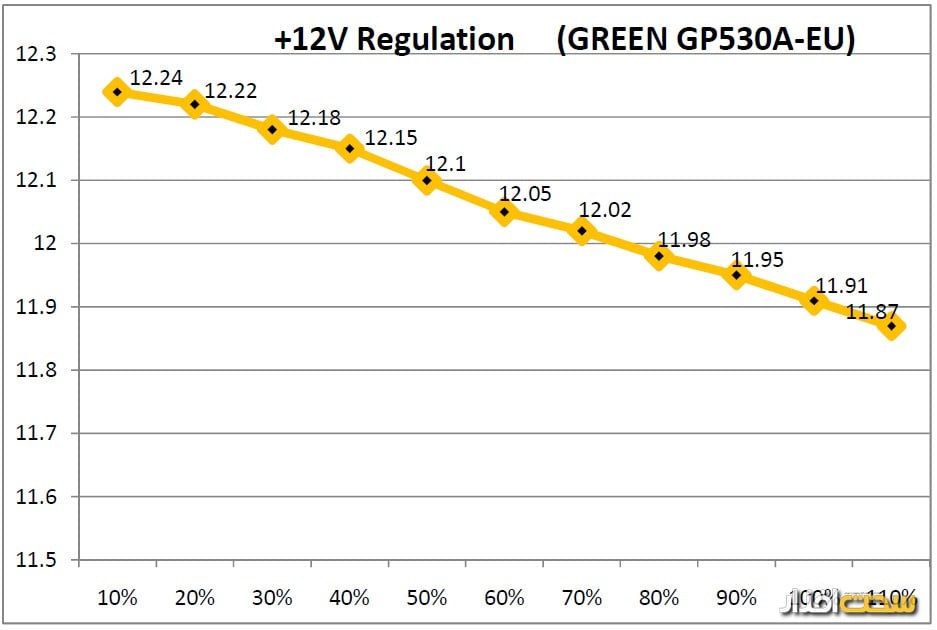

خروجی 12V+این منبع‌تغذيه از 12.24V+ در بار ده درصد شروع و تا 11.87V+ در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد).

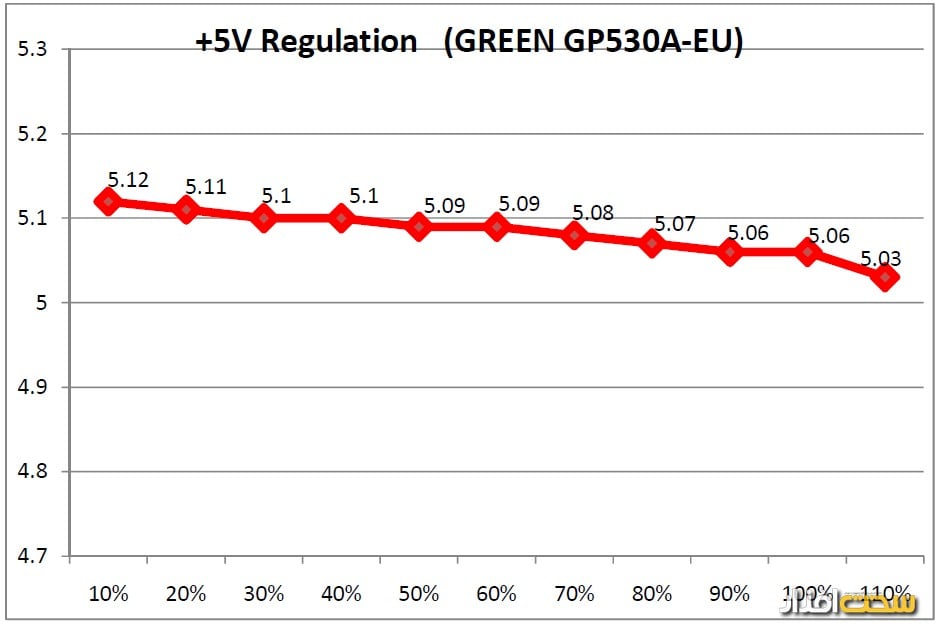

خروجی 5V+این منبع‌تغذيه از 5.12V+در بار ده درصد شروع و تا 5.03V+در بار 110 کاهش پیدا کرد (محدوده مجاز پنج درصد).

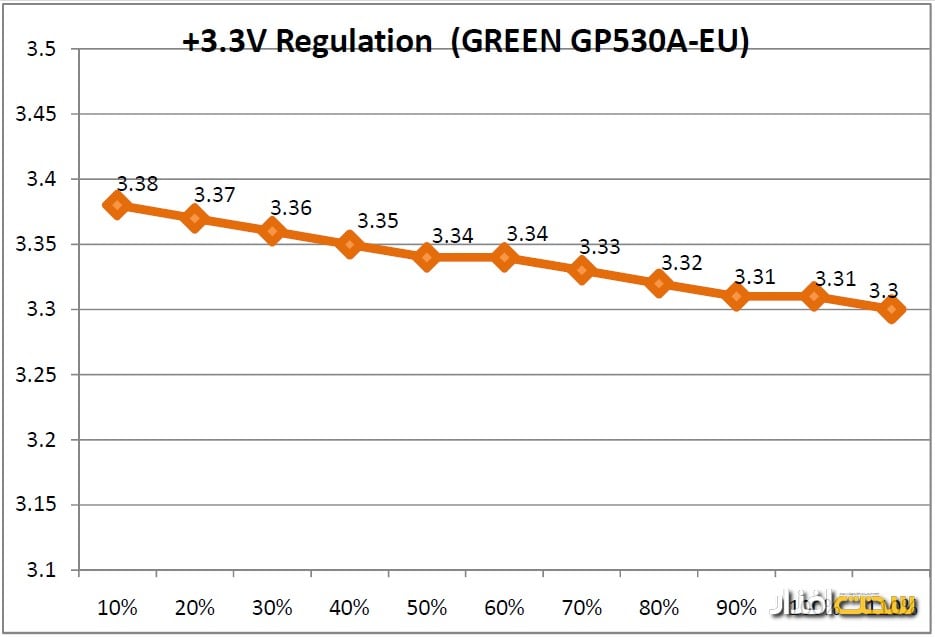

خروجی 3.3V+این منبع‌تغذيه از 3.38V+در بار ده درصد شروع و تا 3.3V+در بار 110 کاهش پیدا کرد (محدوده مجاز پنج درصد).
خروجی 5V/SB+این منبع‌تغذيه از 5.17V+در بار ده درصد شروع و تا 4.94V+در بار 110 کاهش پیدا کرد (محدوده مجاز پنج درصد).
خروجی 12V-این منبع‌تغذيه از 12V-در بار ده درصد شروع و تا -12.52V در بار 110 کاهش پیدا کرد (محدوده مجاز ده درصد).
تفاوت دمای ورودی با خروجی این منبع‌تغذيه از 4/4 درجه سانتي‌گراد در بار ده درصد شروع و تا دمای 16/8 سانتي‌گراد در بار 110 افزایش پیدا کرد که در مجموع مناسب به نظر می‌رسد.

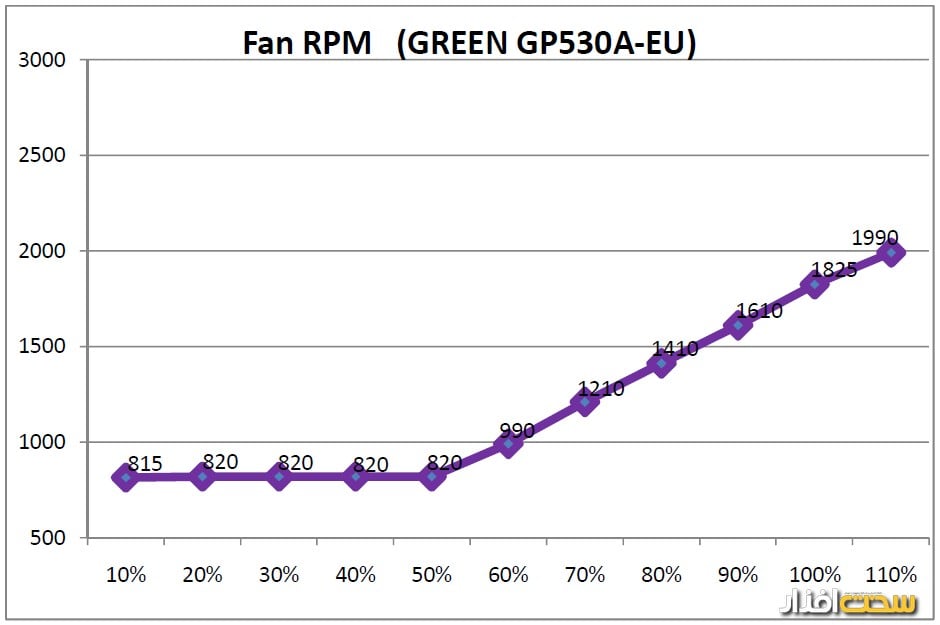

میزان دور فن این منبع‌تغذيه از 815 دور در دقيقه در بار ده درصد شروع و تا 1990 دور در دقيقه در بار 110 درصد افزایش پیدا کرد. صدای فن تا بار 70 درصد مناسب بود اما بعد از این ميزان بار، شاهد افزایش تصاعدی صدای فن منبع‌تغذيه بودیم. شاید یکی از مهم‌ترین ویژگی‌های این منبع‌تغذيه، عملکرد فوق‌العاده‌اش در بحث صدای فن بود که تقریباً تا بار پنجاه درصد دارای صدای بسیار کمي بود.

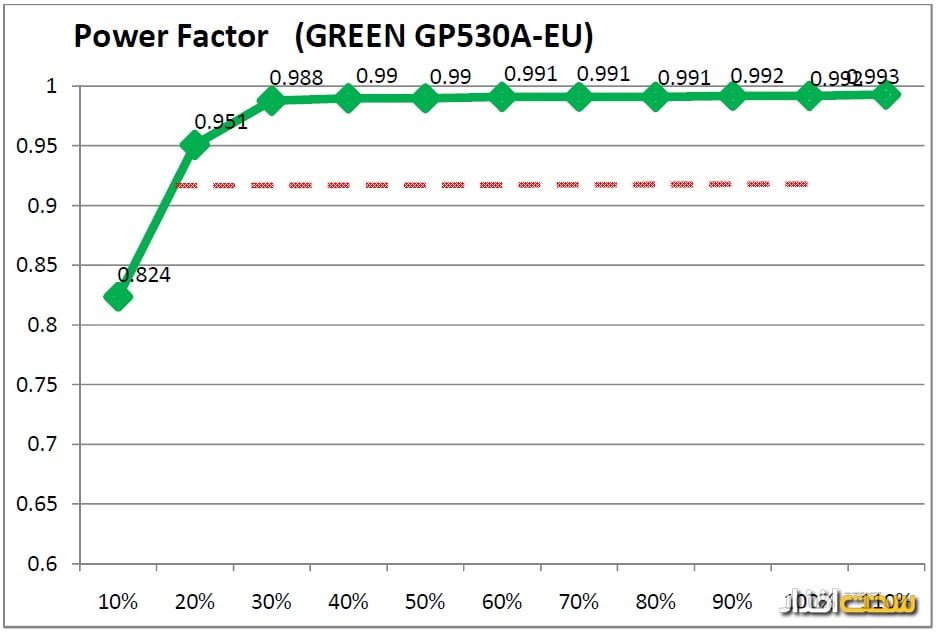

میزان ضریب توان این منبع‌تغذيه از 0/824 در بار ده درصد شروع و به دلیل عملکرد مناسب مدار PFC در بار 110 درصد به 0/933 رسید.

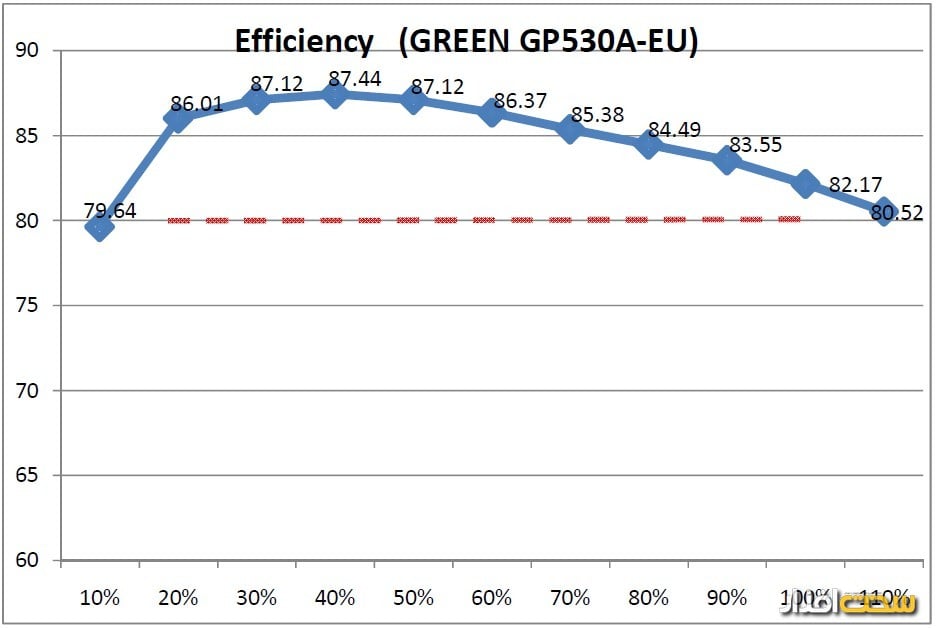

کارايي منبع‌تغذيه گرین GP530A-EU از 79/64 درصد در بار 54 وات شروع و تا مرز 87/44 درصد در بار 211 وات افزایش پیدا کرد و پس از آن شاهد افت کارايي تا مرز 80/52 درصد در بار 583 وات بودیم.
