سخت‌گیری به سبک NVIDIA

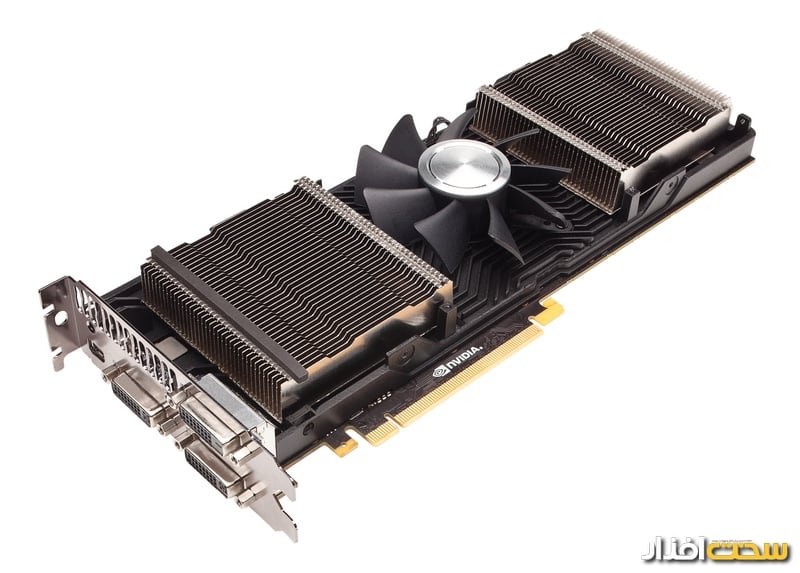

از قرار NVIDIA به هیچ یک از سازندگان کارت‌های‌گرافیک اجازه تغییر در طراحی مرجع این کارت‌گرافیک را نداده است. این سخت‌گیری تا آنجا است که حتی هیچ نشان و لوگویی از msi روی بدنه کارت‌گرافیک حک نشده است و ظاهر آن دقیقاً مشابه همان است که NVIDIA در سال 2012 معرفی کرد. در بالای کارت‌گرافیک لوگوی سبز رنگ GEFORCE GTX قرار گرفته و چیدمان سیستم خنک‌کننده آن نیز شما را یاد کارت‌گرافیک GTX 295 خواهد انداخت (البته از آن بسیار زیبا تر است!). سیستم خنک‌کننده به نحوی که فن در وسط قرار داشته و در دو سمت آن، دو هیت‌سینک آلومینیومی قرار گرفته است (تصویر 1).
هر هیت‌سینک یکی از پردازنده‌های‌گرافیکی را پوشش می‌دهد و در دو سمت کارت‌گرافیک، خروجی هوا قرار گرفته است. همچنین یک صفحه آلومینیومی سرتاسر کارت‌گرافیک و روی قطعات دیگر کارت‌گرافیک از جمله مدار رگولاتور و چیپ‌ست PLX را می‌پوشاند.
تامین برق این کارت‌گرافیک توسط دو اتصال هشت پین تامین شده است. خوشبختانه این کارت‌گرافیک برخلاف اجداد خود از بابت توان مصرفی بسیار بهینه عمل کرده و برای استفاده از آن یک منبع‌تغذیه 650 واتی کافی خواهد بود. همچنین msi دو مبدل شش پین به هشت پین نیز برای کسانی که منبع‌تغذیه آنها فاقد اتصال هشت پین است نیز در نظر گرفته است. خروجی‌های تصویر در این کارت‌گرافیک به طور استاندارد شامل سه خروجی DVI و یک خروجی mini DisplayPort می‌شوند و NVIDIA پورت HDMI برای این محصول در نظر نگرفته است (البته msi یک مبدل DVI به HDMI و یک مبدل mini DisplayPort به DisplayPort نیز به همراه این محصول ارائه می‌دهد). یکی از نکات مثبتی که در مورد این کارت‌گرافیک وجود دارد، پشتیبانی از چهار صفحه‌نمایش و راه‌اندازی حالت 3D Vision Surround به سادگی و بدون نیاز به مبدل خاصی را فراهم می‌کند. جدول زیر مشخصات فنی این کارت‌گرافیک را در مقایسه با GTX 680 نشان می‌دهد:
| مشخصات فنی | ||
| GTX 680 | GTX 690 | |
| تعداد هسته‌های CUDA | 1536 | 3072 |
| فرکانس هسته گرافیکی | فرکانس پایه 1006، حداکثر فرکانس 1058 مگاهرتز | فرکانس پایه 915، حداکثر فرکانس 1019 مگاهرتز |
| حافظه | دو گیگابایت GDDR5، شش گیگابیت در ثانیه | چهار گیگابایت GDDR5، شش گیگابیت در ثانیه |
| رابط حافظه | 256 بیت | 256×2 بیت |
| توان مصرفی | 195 وات | 300 وات |
| منبع‌تغذیه مورد نیاز | 550 وات | 650 وات |
| قیمت | 499 دلار | 999 دلار |
پردازنده‌گرافیکی GTX 690 دقیقاً مشابه همان چیزی است که در GTX 680 استفاده شده است. با این حال NVIDIA فرکانس پردازنده‌گرافیکی را کاهش داده است تا بر توان مصرفی و گرما فائق آید. توان مصرفی GTX 690 نیز از دو GTX 680 کمتر بوده و در ضمن فضای کمتر و تعداد اتصالات برق کمتری را نیاز دارد. با این حال نزدیک بودن قیمت یک GTX 690 به دو GTX 680 باعث می‌شود تا برای کسانی که منبع‌تغذیه قدرتمند و فضای کافی در کیس خود دارند، خرید دو کارت‌گرافیک GTX 680 منطقی‌تر باشد.
اجزای درون

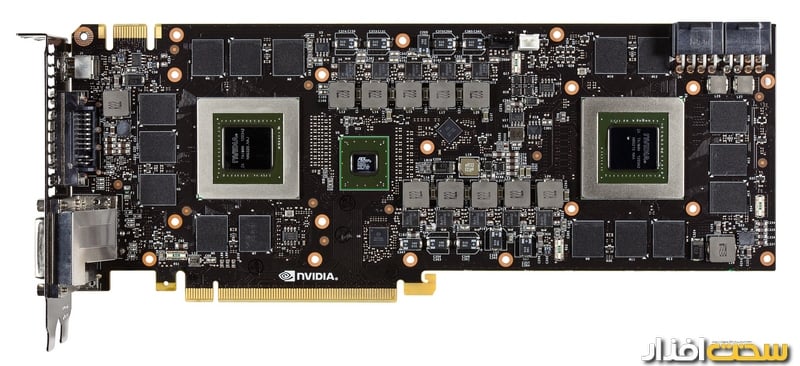

تصویر 2 نمایی از بورد کارت‌گرافیک GTX 690 را نشان می‌دهد. دو پردازنده‌گرافیکی در دو سوی کارت‌گرافیک قرار گرفته و چیپ‌ست‌های حافظه مختص هر یک (هر هسته گرافیکی دو گیگابایت) در طراف آن قرار دارند. همچنین برای هر پردازنده‌گرافیکی نیز مدار رگولاتور پنج فاز در نظر گرفته شده است. چیپ‌ست PLX که پل انتقال اطلاعات بین دو پردازنده‌گرافیکی است در وسط قرار دارند. اتصال دو پین روی بورد نور لوگوی GEFORCE GTX و اتصال چهار پین نیز برای فن مورد استفاده قرار می‌گیرد.
سیستم خنک‌کننده در این مجموعه به نسبت به خوبی عمل می‌کند. در تست باز Metro 2033 (در حالتی که تمامی جزییات گرافیکی روشن است) حداکثر دما به 77 درجه سانتیگراد رسید. در BURN-IN Test نرم‌افزار Furmark نیز دما به 86 درجه سانتیگراد رسید (البته در زمان دست‌یابی به دمای 86 درجه سانتیگراد فرکانس پردازنده‌های‌گرافیکی به 705 مگاهرتز کاهش یافته بود تا دما افزایش بیشتری پیدا نکرده و به کارت‌گرافیک آسیب نرسد).
کارایی
این کارت‌گرافیک از آن دست محصولاتی است که می‌تواند از پس هر میزان جزییات‌گرافیکی برآید و کاربر خود را از هر بابت راضی نگه دارد. برای تست این کارت‌گرافیک از سیستم تست شامل مادربورد msi Z77A-G45 Gaming، پردازنده Core i5 3570K، هشت گیگابایت حافظه Apacer Ares DDR3-2666، درایو Silicon Power Velox V60 120GB و منبع‌تغذیه Green GP1235B استفاده کردیم. برخی از تست‌ها را توسط کارت‌های‌گرافیک دیگر نیز اجرا کرده بودیم و به خوبی می‌توانیم تفاوت کارایی این محصول با دیگر کارت‌های گرافیک موجود در بازار را مشاهده کنیم.
| 3D Mark | ||||
| Extreme | Fire Strike | Cloud Gate | Ice Storm | |
| msi GTX 690 | 5105 | 9397 | 19039 | 164697 |
| GTX 680 SLI | 5766 | 10307 | 19558 | 164814 |
| GTX 680 | 3278 | 6401 | 17165 | 155100 |
| HD 7970 CrossfireX | 5673 | 10441 | 19542 | 162774 |
| HD 7970 | 2705 | 5512 | 16110 | 152847 |
| Bioshock Infinite | ||||
| 1920×1080, Ultra, DX11, DDOF | 1920×1080, Ultra, DX11 | |||
| msi GTX 690 | 122/22 | 146/19 | ||
| GTX 680 SLI | 129/74 | 154/23 | ||
| GTX 680 | 80/93 | 101/06 | ||
| HD 7970 CrossfireX | 118/06 | 143/14 | ||
| HD 7970 | 66/73 | 86/73 | ||
| Tomb Raider | ||||
| 1920×1080, Ultimate | 1920×1080, Ultra | |||
| msi GTX 690 | 96/8 | 160/4 | ||
| GTX 680 SLI | 108/5 | 173/7 | ||
| GTX 680 | 58/1 | 93/5 | ||
| HD 7970 CrossfireX | 91/3 | 137/4 | ||
| HD 7970 | 45/1 | 66/6 | ||
| Resident Evil 6 | ||||
| 1920×1080, High, Motion Blur:On, FXAA3HQ | 1920×1080, High, Motion Blur:On | |||
| 16582 | 16901 | |||
| Metro 2033 | ||||
| 1920×1080, Very High, MSAAx4, PhysX, Tessellation, DOF | 1920×1080, Very High, MSAAx4, PhysX, Tessellation, DOF | |||
| 56/5 | 68 | |||
| Sniper Elite 2 | ||||
| 1920×1080, Highest Setting, AA:High, AFx16 | 1920×1080, Highest Setting, AFx16 | |||
| 53/1 | 57 | |||
| Batman Arkham City | ||||
| 1920×1080, Very High, Tessellation:Normal, DX11, PhysX: Normal, MSAAx4 | 1920×1080, Very High, Tessellation:Normal, DX11 | |||
| 64 | 112 | |||
