بررسی اکستندر TOTOLINK EX300

افزایش محدوده تحت پوشش امواج بی سیم از مهم ترین دغدغه های کاربران به شمار می رود و آنها به شدت روی نحوه آنتن دهی تجهیزات شبکه بی سیم حساسیت به خرج می دهند. به طور حتم برای تعویض تجهیزات فعلی با نمونه های قدرتمندتر و به روز، نیازمند صرف هزینه هنگفتی می باشد، اما برای کاهش هزینه و ارائه ویژگی های تخصصی می توانید از تجهیزات تخصصی استفاده کنید. توسعه دهنده محدوده یکی از ابزار های مفید برای افزایش پوشش دهی تجهیزات شبکه بی سیم به شمار می رود و با صرف هزینه ای بسیار منطقی قادر به افزایش پوشش دهی بی سیم خواهید بود. برند کره ای توتولینک که یک برند جدید در بازار تجهیزات شبکه کشور به شمار می رود، محصولات متنوع و خوش قیمتی را در سبد کالای خود قرار داده که یکی از آنها توسعه دهنده EX300 است.

تاریخچه

کمپانی ZionCom در سال ۱۹۹۸ در کشور کره جنوبی تاسیس شد و پس از کسب مجوز های لازم و همچنین تکمیل بخش های مختلف کمپانی، در سال ۲۰۱۱ با برند IPTIME به عرضه تجهیزات شبکه در کشور کره جنوبی پرداخت. در سال ۲۰۱۱ با توجه به تصمیم گیری کلان در این کمپانی، برند جهانی آنها با نام TOTLINK شکل گرفت. در حقیقت نام TOTOLINK به عنوان برند بین المللی شناخته می شود و هم اکنون در 55 کشور جهان حضور فعال و مستمر دارد. در سال های گذشته و به صورت متوالی، برند IPTIME پر فروش ترین برند تولید کننده تجهیزات شبکه در کشور کره جنوبی برگزیده شد و استقبال کاربران در این کشور به گونه ای بوده که سایر تولید کنندگان برای رقابت با IPTIME شرایط بسیار دشواری را تجربه کنند. محصولات توتولینک به صورت اختصاصی برای کاربران SOHO طراحی و تولید می شوند و به نظر می رسد این برند برنامه ای برای ورود به بازار تجهیزات Enterprise ندارد. مهم ترین نکته در خصوص توتولینک، تنوع بسیار کم محصولات است و در حالت کلی برای نوع نیاز و کاربرد شما فقط یک محصول ارائه می شود. شاید این مورد سبب انتخاب بی دردسر و آسان کاربران شود، اما ممکن است آن محصول تمام نیازهای کاربر را تحت پوشش قرار ندهد.

طراحی

همانند بسیاری از محصولات توتولینک، سبک طراحی مدرن و بهره گیری از ترکیب رنگ سفید-مشکی در EX300 نیز به خوبی دیده می شود. با توجه به شعار هوشمندترین تجهیزات شبکه که توسط توتولینک اعلام شده و شامل یک اصل به نام طراحی هوشمندانه است و طراحان این برند نیز تمام تلاش خود را برای القای حس هوشمندی در طراحی به کار بستند.

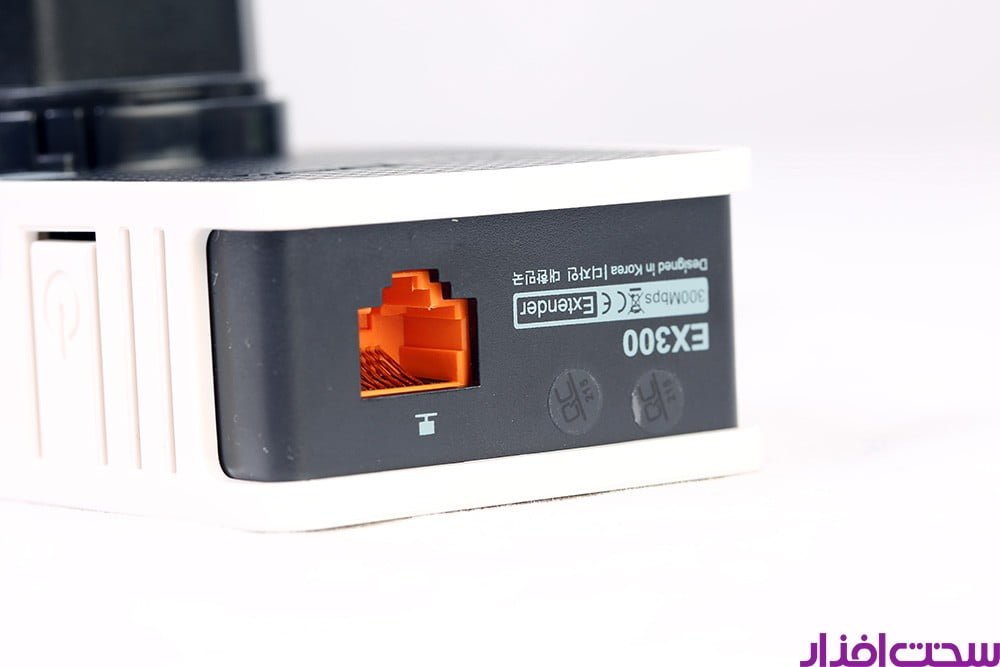

در اکثر نقاط بدنه شاهد به کارگیری رنگ سفید هستیم، اما در قسمت پایین و لبه کناری سمت چپ از رنگ مشکی استفاده شده است. به طور دقیق در محلی که پورت LAN قرار دارد، رنگ مشکی به کار رفته است. در نمای جلوی توسعه دهنده با یک کلید دو منظوره برای ریست و قابلیت WPS روبرو هستید و سه چراغ مجهز به دیود نوری آبی رنگ نیز به اعلام وضعیت دستگاه می پردازد.

اعلام وضعیت نیز شامل سه حالت استفاده از پورت LAN، حالت توسعه دهنده و فعال بودن شبکه بی سیم Wi-Fi می شود. قسمت مشکی رنگ بدنه به صورت تمام و کمال نواحی زیرین و کناری دستگاه را پوشش نمی دهد و در قسمت بالای سمت چپ با یکی از آنتن های 4 دسی بل با فرکانس کاری ۲.۴ گیگاهرتز مواجه می شوید. در سمت مقابل نیز دیگر آنتن 4 دسی بل قرار گرفته تا محدوده وسیعی را در مجموع پوشش دهند. توسعه دهنده توتولینک EX300 تنها Extender موجود در بازار داخلی است که با وجود قیمت بسیار مناسب، به دو آنتن 2.4 گیگاهرتزی 4 دسی بل مجهز است و به این صورت از نظر پوشش دهی، هیچ رقیبی را در کنار خود جای نمی دهد.

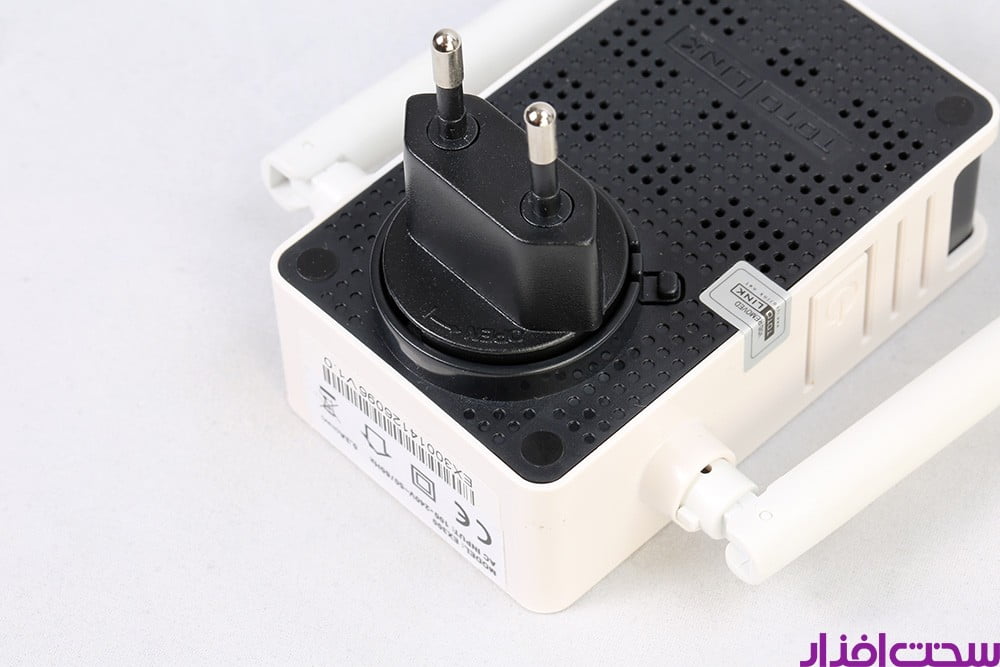

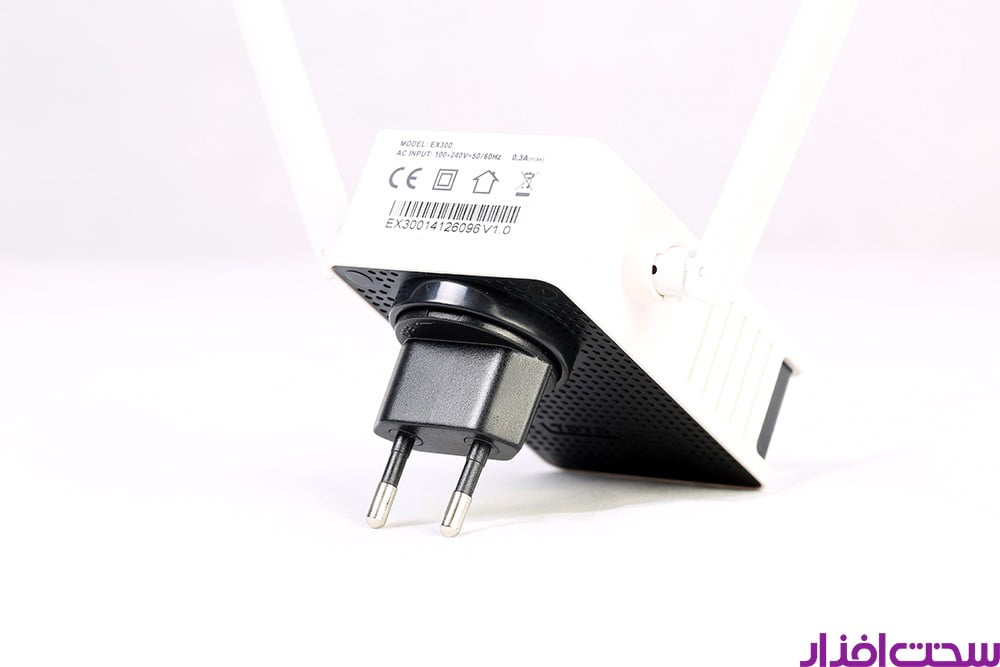

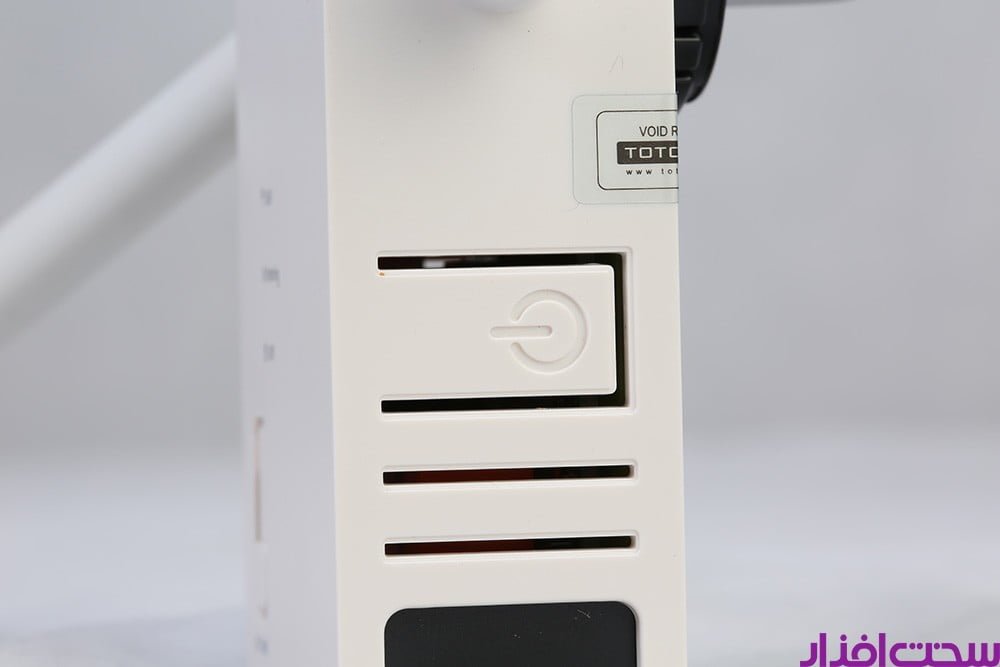

آنتن ها در طیف مشخص قابلیت چرخش دارند و از این طریق می توانید امواج بی سیم را به سمت محدوده مورد نظر خود متمرکز کنید. کلید پاور نیز در قسمت پایین و سمت راست بدنه قرار گرفته که به کارگیری آن در توسعه دهنده EX300، هم به عنوان یک نکته مثبت و هم به عنوان یک نکته منفی شمرده می شود که در بخش های بعدی به این موضوع خواهیم پرداخت. نحوه اتصال EX300 به پریز برق به دو صورت انجام می شود.

نصب و راه اندازی

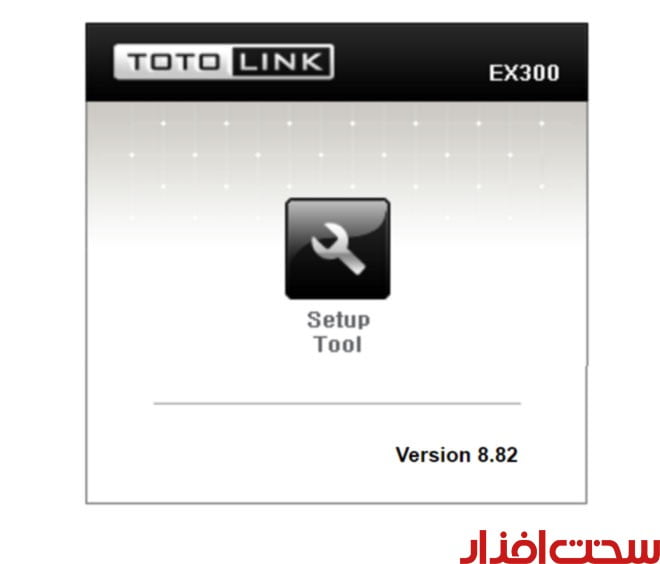

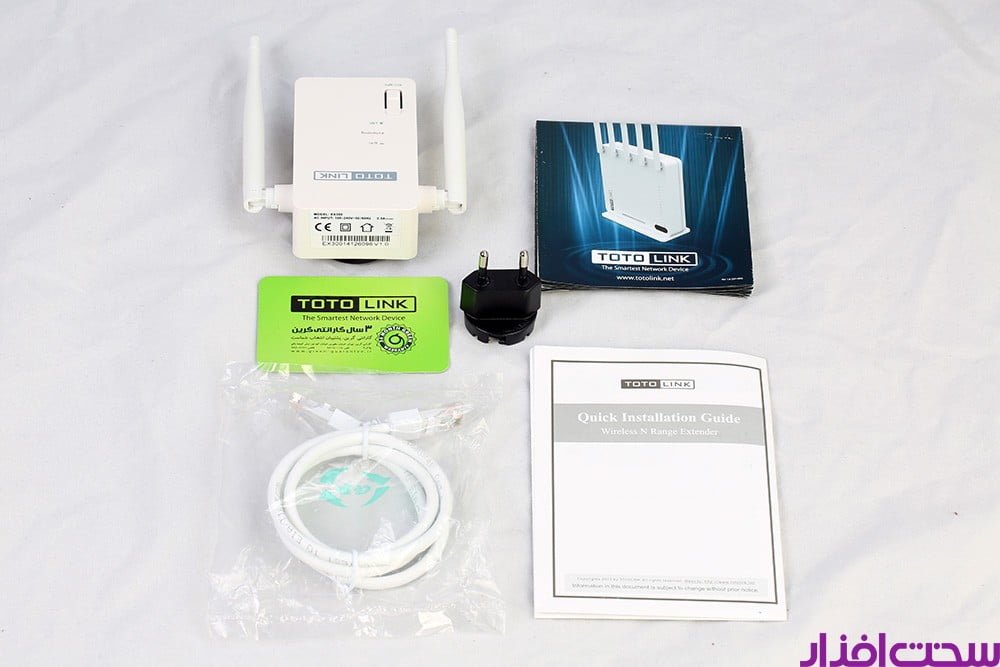

برای نصب EX300 کافیست تا توسعه دهنده را به پریز برق متصل کنید و کلید Power را بفشارید. به این ترتیب اکستندر آماده به کار گردیده و اکنون باید مراحل راه اندازی را سپری کنید. با توجه به دفترچه راهنمای موجود در بسته بندی، دو روش کلی برای این منظور وجود دارد.

در روش اول از طریق فناوری WPS و با فشردن این کلید روی کارت شبکه بی سیم و سپس فشردن کلید مشابه روی اکستندر به مدت 2 تا 3 ثانیه، ارتباط میان دو دستگاه بدون نیاز به وارد نمودن یوزر و پسورد در نظر گرفته شده توسط کارخانه برقرار می شود. در روش دوم از اکستندر به کامپیوتر یا نوت بوک با استفاده از کابل متصل می شوید و مراحل راه اندازی را به دو صورت انجام می دهید.

در حالت اول به تنظیمات TPC/IP مراجعه می کنید و با قرار دادن آی پی توسعه دهنده، ارتباط مورد نظر را ایجاد می کنید. در حالت دوم با وارد نمودن آی پی 192.168.1.254 وارد پنل مدیریتی توسعه دهنده EX300 می شوید که در ادامه، مراحل راه اندازی کامل و تنظیمات را به صورت تصویری و کامل شرح خواهیم داد.

در حالت بی سیم نیز با اتصال به SSID توسعه دهنده و وارد کردن نام کاربری و رمز عبور، ارتباط میان توسعه دهنده و مودم/روتر را ایجاد می کنید. روش های نصب متعدد برای حالات مختلف به کار گرفته شده و هر کدام بسیار کاربردی ظاهر می شوند تا محدودیت ها و پیچیدگی ها برای راه اندازی توسعه دهند EX300 کاهش یابد. همچنین می توانید با انتخاب دستگاه متصل به شبکه به صورت سیمی  و بی سیم نیز عملیات اتصال به اکستندر را انجام دهید.

پس از ورود به پنل مدیریت، به دو سطح تنظیمات دسترسی خواهید داشت که نوع اول Basic Setup و نوع دوم Advanced Setup است.

در بخش Basic Setup سه زیر مجموعه وجود دارد.

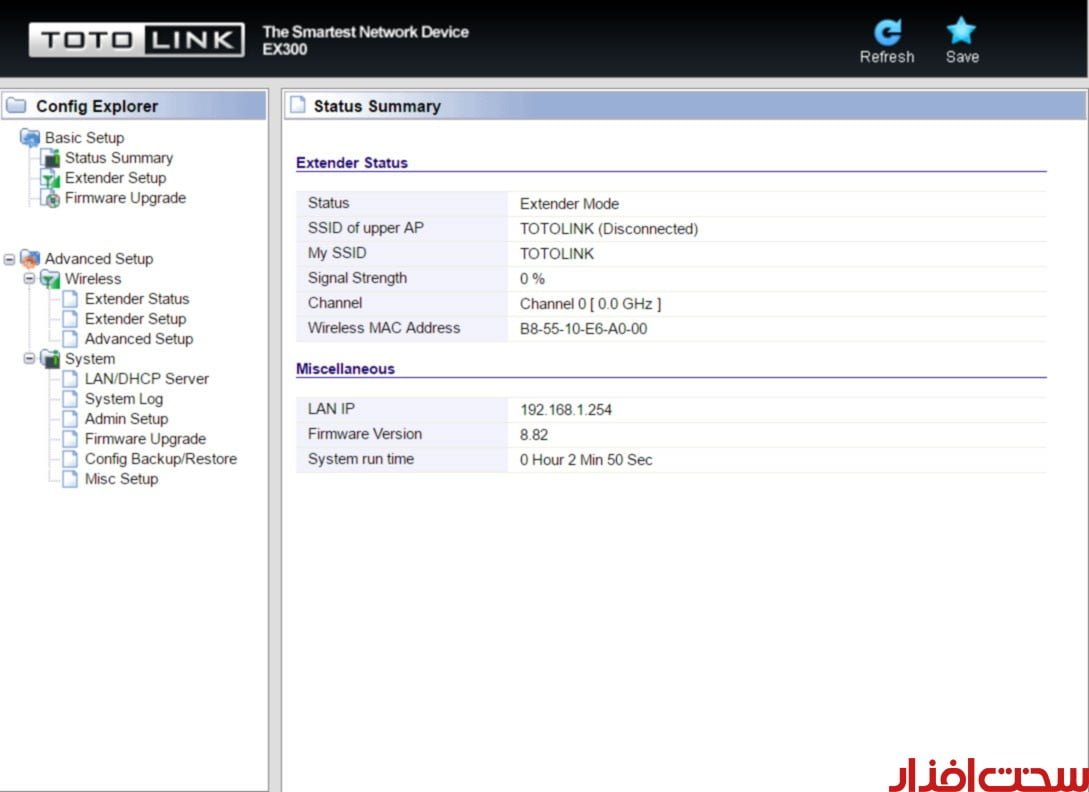

Status Summary: در این بخش اطلاعاتی شامل نام اکستندر، حالت اکسس پوینت یا توسعه دهنده، کانال ارتباطی، مک آدرس شبکه بی سیم، آی پی شبکه سیمی، نسخه میان افزار (Firmware) و مدت زمان فعالیت توسعه دهنده نمایش داده می شود.

Extender Setup: در این منو قابلیت انتخاب یکی از حالت توسعه دهنده یا اکسس پوینت وجود دارد. قابلیت انتخاب نام شبکه (SSID)، سیستم رمز گذاری (شبکه باز یا محدود شده توسط رمز عبور، نوع سیستم رمزنگاری و رمز عبور) از سایر بخش های مونی Extender Setup به شمار می روند.

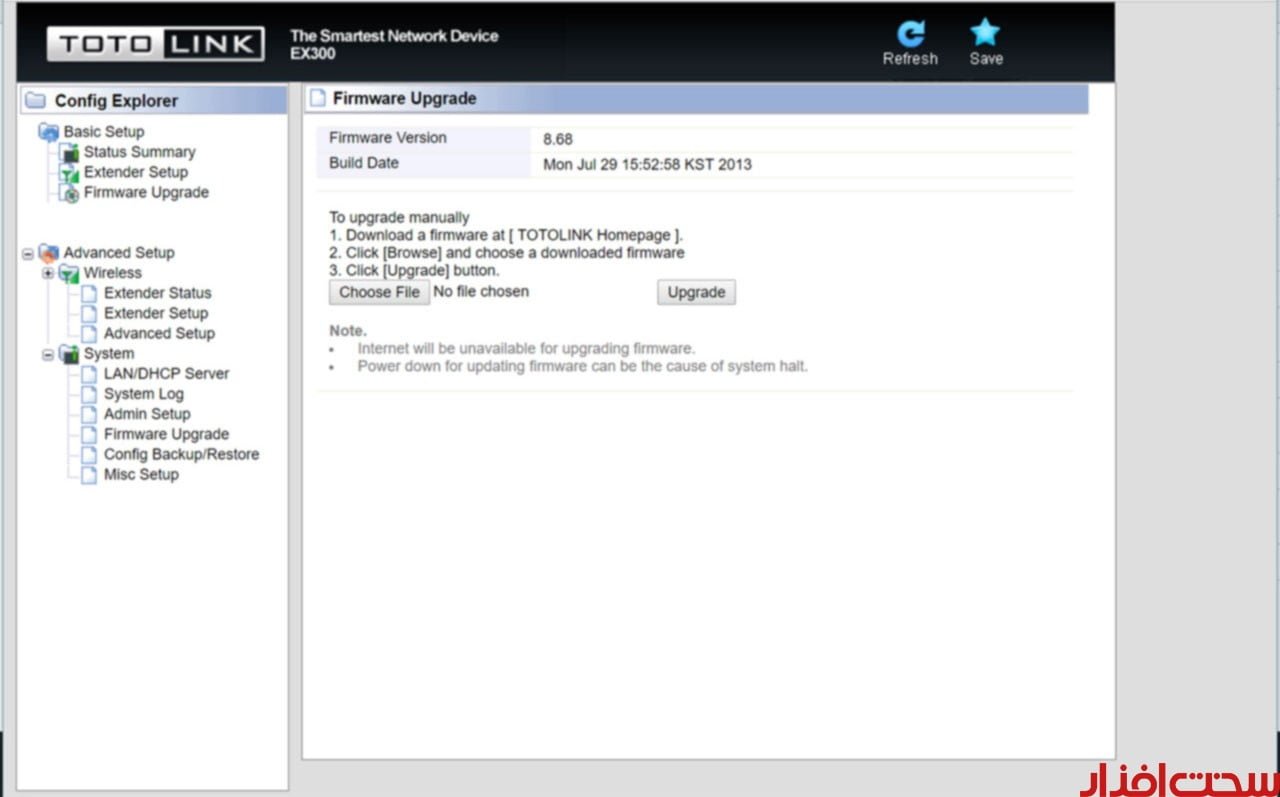

Firmware Upgrade: نمایش نسخه میان افزار و قابلیت به روز رسانی آن در این بخش وجود دارد.

اما در منوی پیشرفته (Advanced Setup) تنظیمات بیشتری در اختیار کاربران قرار می گیرد تا به صورت تخصصی به راه اندازی و بهینه سازی توسعه دهنده بپردازند. بخش Advanced Setup دو منوی اصلی دارد که شامل Wireless و System می شود.

در منوی Wireless با سه زیر منو مواجه می شوید:

Extender Status: محتویات بخش مشابه با Status Summary است و اطلاعاتی در خصوص کانال ارتباطی و حالت کاری ارائه می دهد.

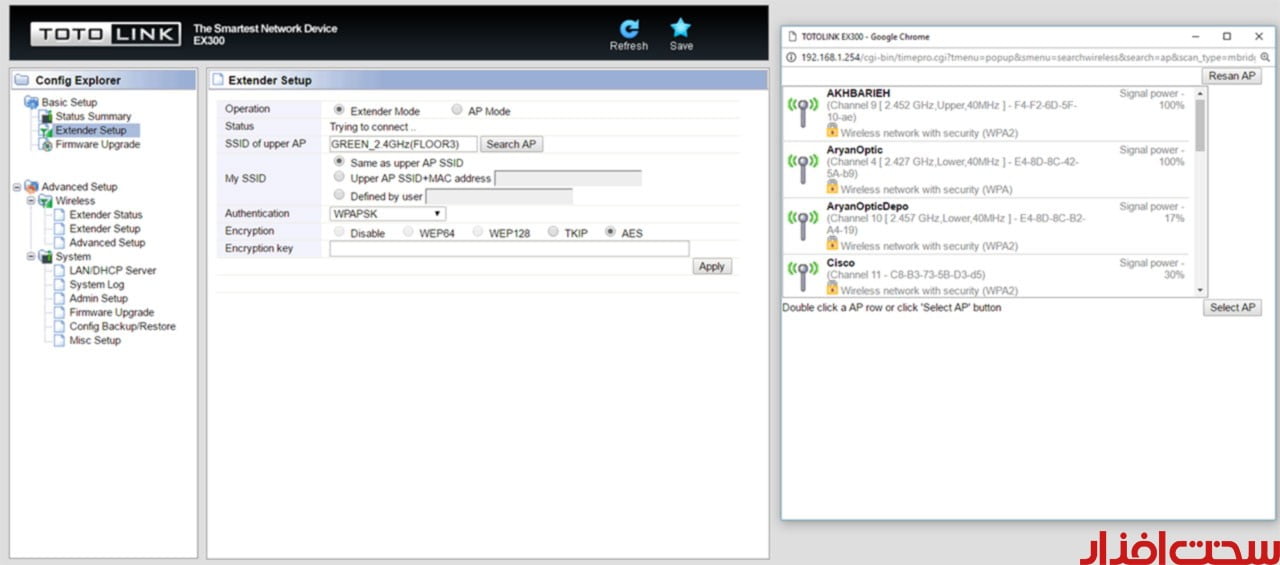

Extender Setup: در این بخش نیز تکرار تنظیمات از بخشی با نام مشابه در منوی Basic Setup را مشاهده می نمائید. با کلیک روی گزینه Search AP می توانید لیست تمامی اکسس پوینت ها را مشاهده و با وارد نمودن رمز عبور، به آن دستگاه متصل شوید.

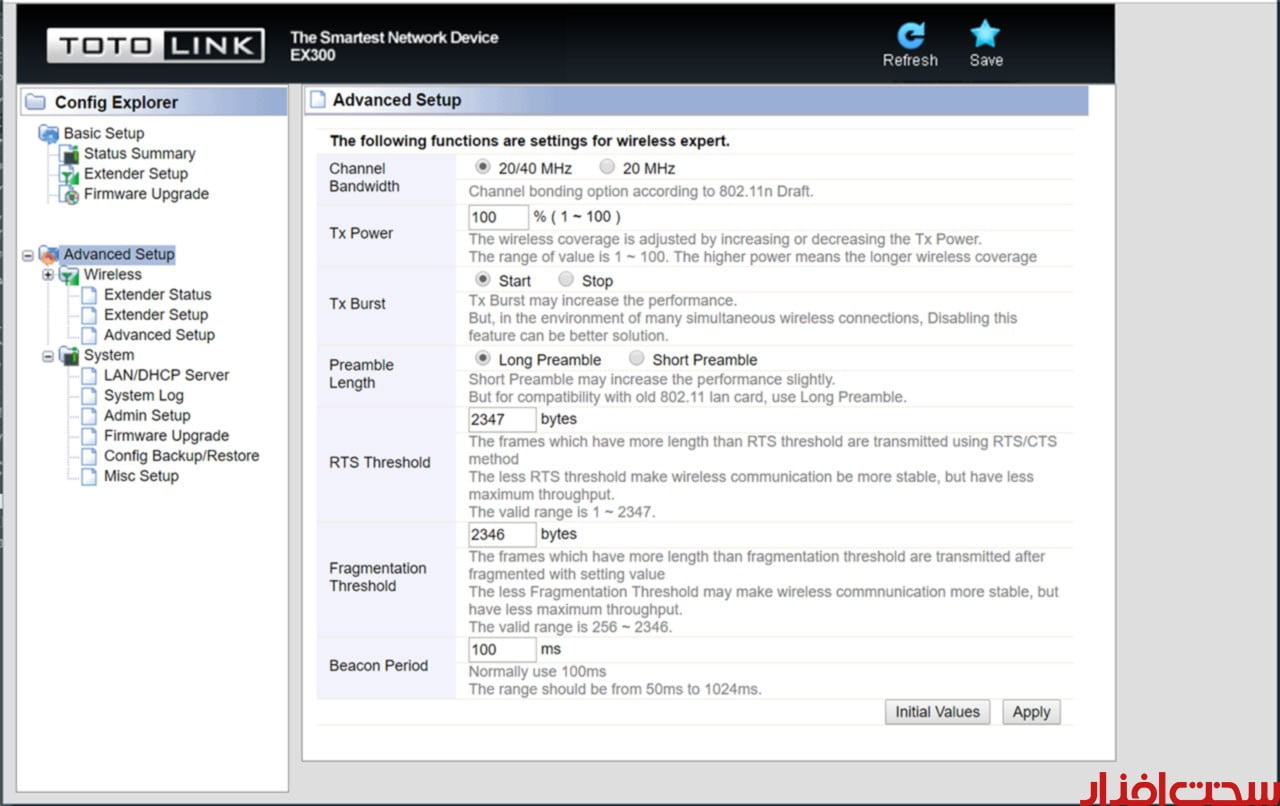

Advanced Setup: منوی مهم و کاربردی برای دستیابی به تنظیمات پیشرفته توسعه دهنده TOTOLINK EX300 که امکانات قابل قبولی در دسترس شما قرار می دهد. این امکانات شامل تعیین پهنای باند کانال ارتباطی (20 مگاهرتز، 20/40 مگاهرتز)، TX Power (برای تعیین میزان قدرت آنتن دهی توسعه دهنده که می تواند در محدوده 1 تا 100 برای کمترین تا بیشترین میزان آنتن دهی تنظیم شود)، TX Burst (این گزینه سبب افزایش عملکرد توسعه دهنده می شود، اما در صورتی که تعداد کانکشن ها در محدوده EX300 زیاد نباشد، در غیر این صورت اختلال در عملکرد رخ خواهد داد)، Preamble Length (دو مقدار Long و Short را در تنظیمات خود جای داده که پارامتر Short عملکرد بهتری برای توسعه دهنده به ارمغان می آورد، اما توتولینک به این نکته اشاره نموده که انتخاب حالت Short برای کارت های شبکه قدیمی 802.11 سبب اختلال در عملکرد می شود و به این ترتیب بهتر است از حالت Long برای کارت های شبکه قدیمی استفاده کنید)، RTS Threshold (توان عملیاتی EX300 ارتباط مستقیمی با مقدار تعیین شده برای این بخش دارد که در بازه 1 تا 2347 قابل تنظیم می باشد. در صورت بهره گیری مقدار بالاتر، توان عملیاتی افزایش می یابد، اما احتمال ناپایداری در ارتباط وجود دارد. به هر صورت توتولینک این بخش را به صورت خودکار روی بالاترین میزان قابل پشتیبانی تنظیم می کند، اما در صورت وجود ناپایداری در ارتباط، می توانید به صورت دستی این پارامتر را کاهش دهید)، Fragmentation Threshold (طول فریم ها برای تکه تکه شدن و انتقال به مقدار این پارامتر بستگی دارد و هر چه این عدد بزرگتر باشد، طول فریم نیز بزرگتر خواهد بود. هر چند توتولینک در این بخش نیز توصیه می کند در صورت ناپایداری در ارتباط، طول فریم ها را کاهش دهید) و در نهایت Beacon Period (تعیین کننده میزان وقفه بین انتقال هر بسته داده که کاربر قادر به انتخاب محدوده 50 تا 1024 میلی ثانیه است. هر چه مقدار انتخابی کوچکتر باشد، زمان وقفه میان ارسال دو بسته داده کمتر خواهد بود) می شود.

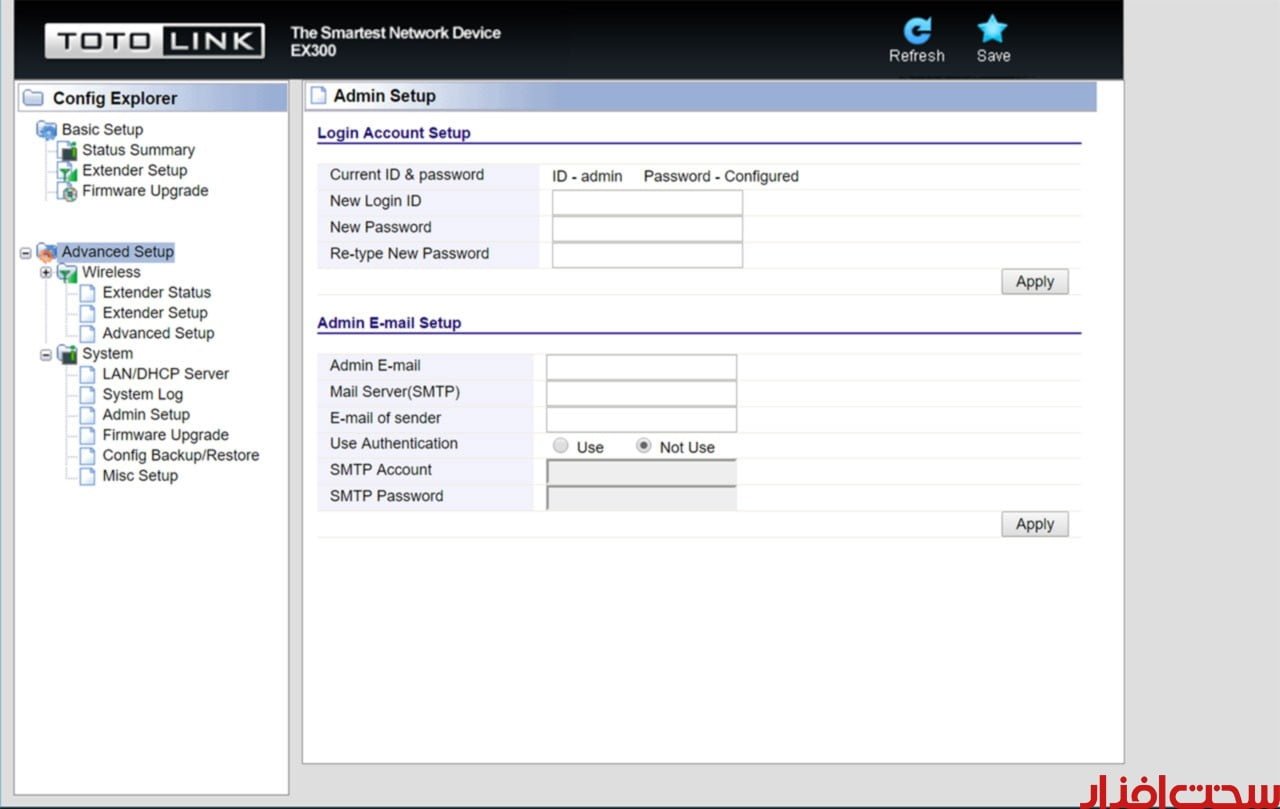

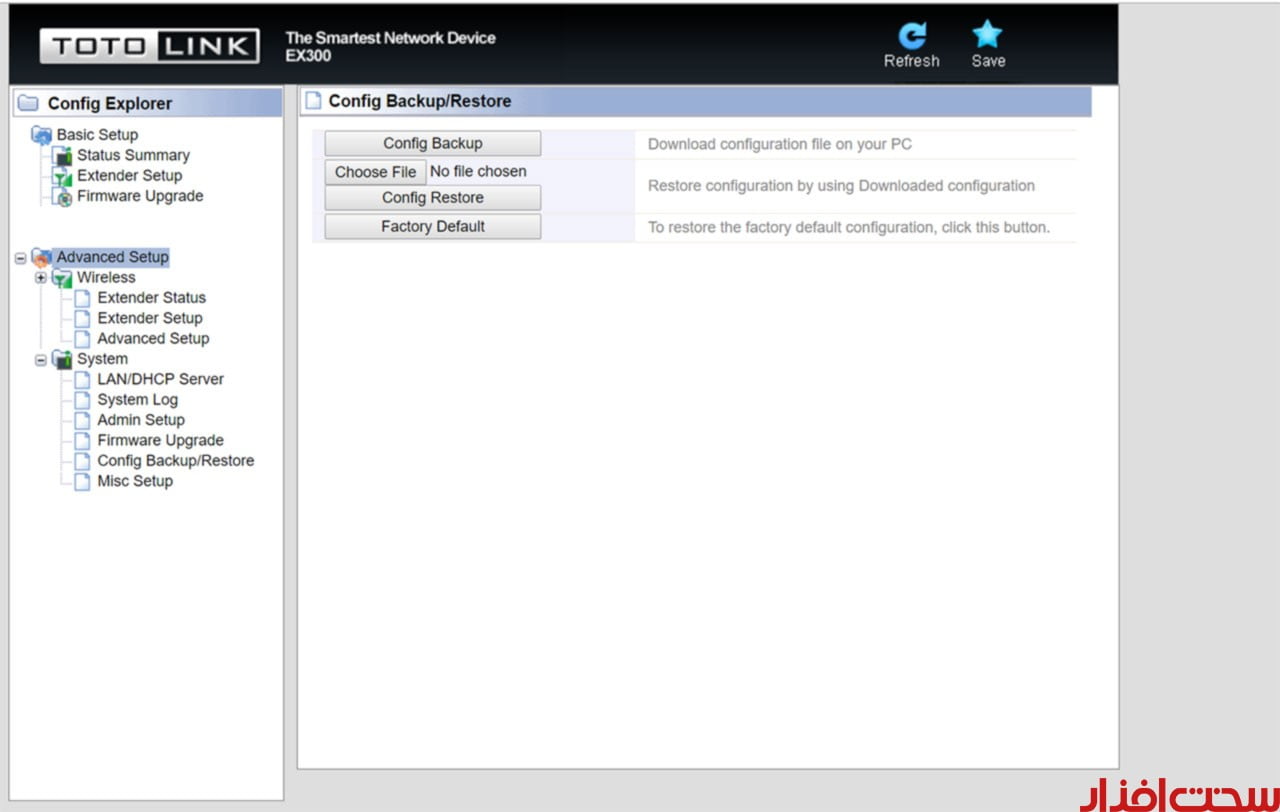

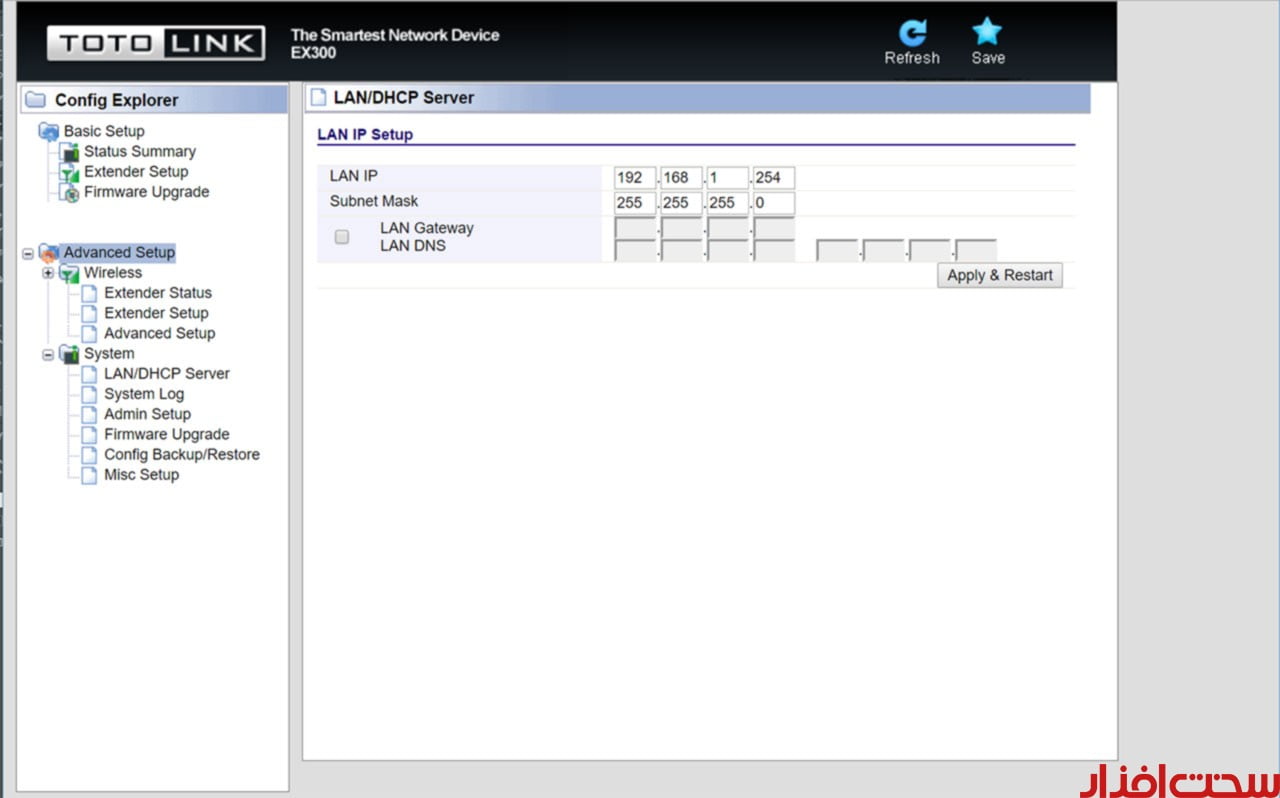

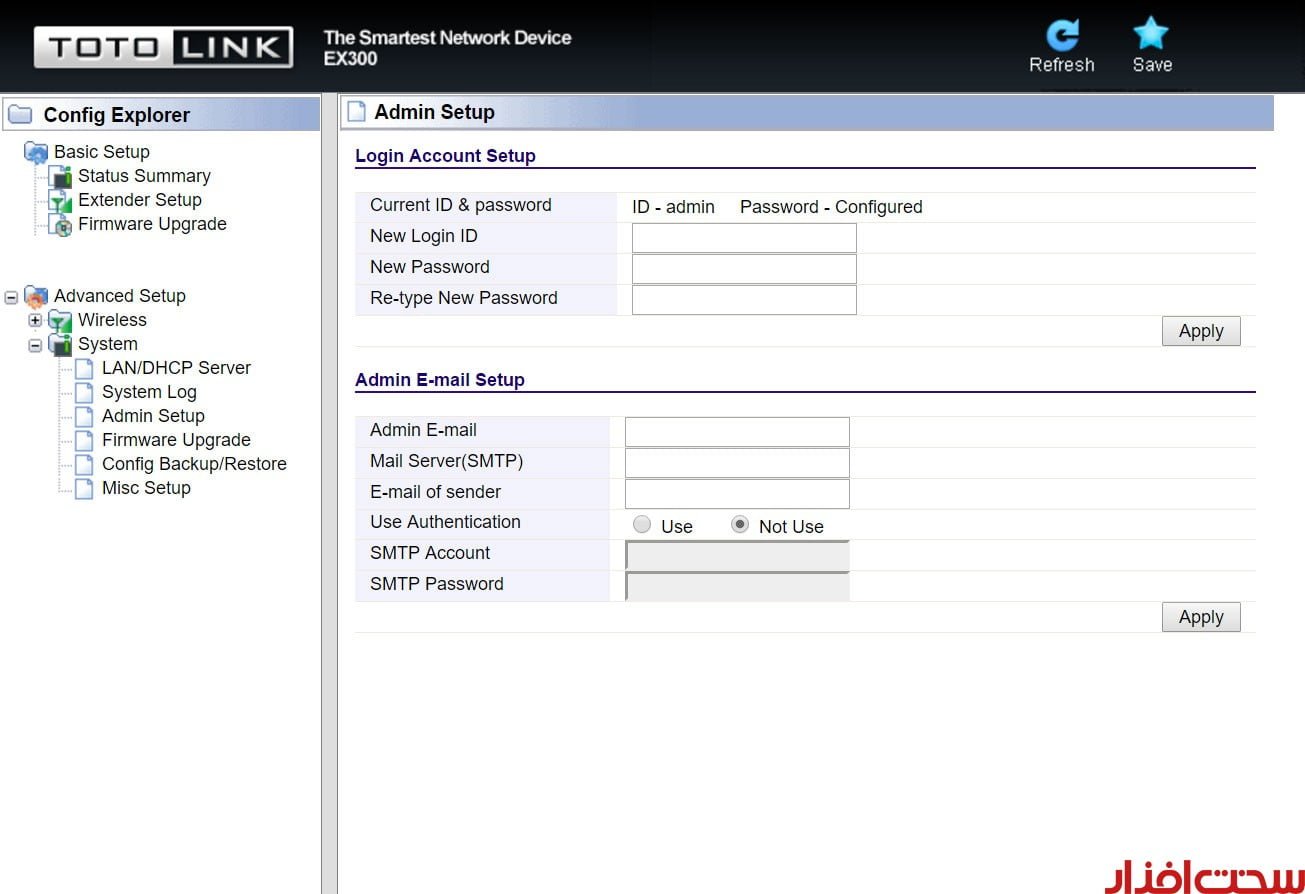

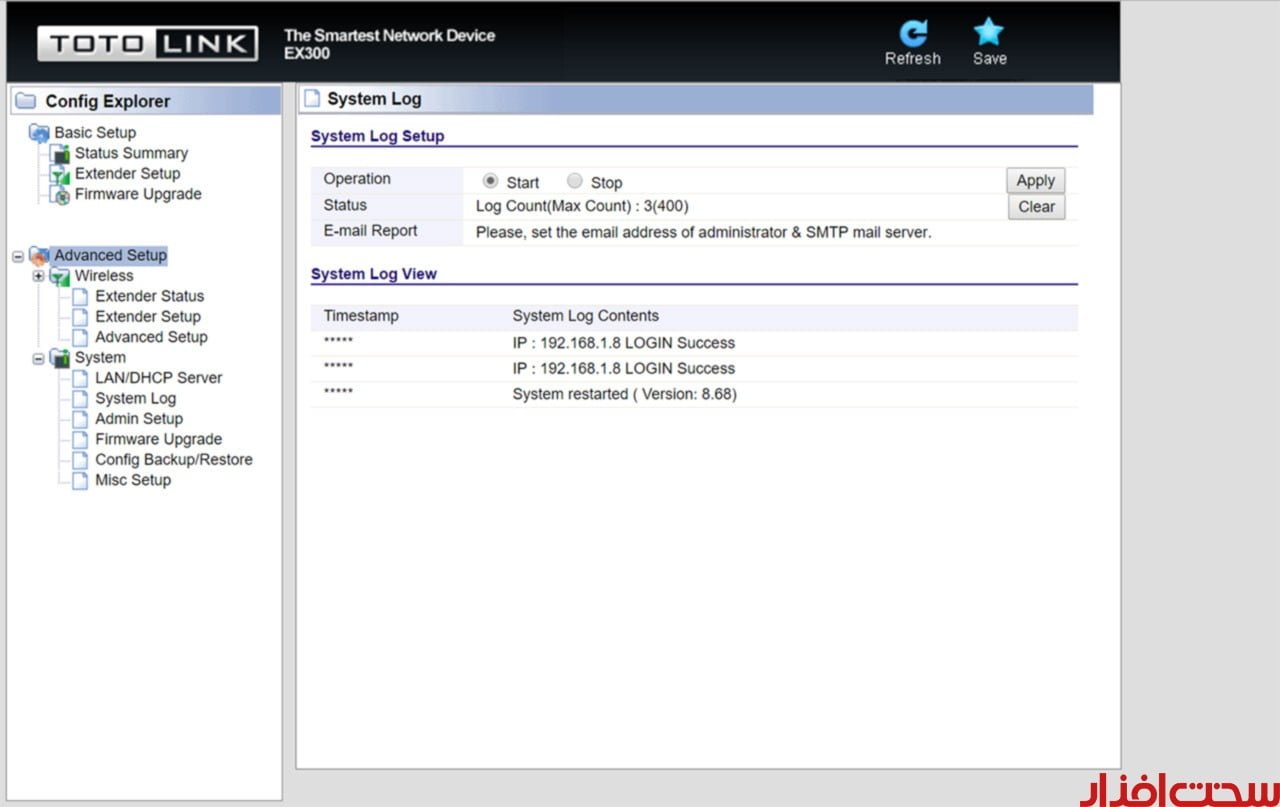

در آخرین منوی پنل مدیریت توتولینک EX300 که نام System برای آن در نظر گرفته شده، بخش هایی مانند LAN/DHCP Server، System Log، Admin Setup، Firmware Upgrade، Config Backup/Restore و Misc Setup مشاهده می شوند.

قطعات داخلی

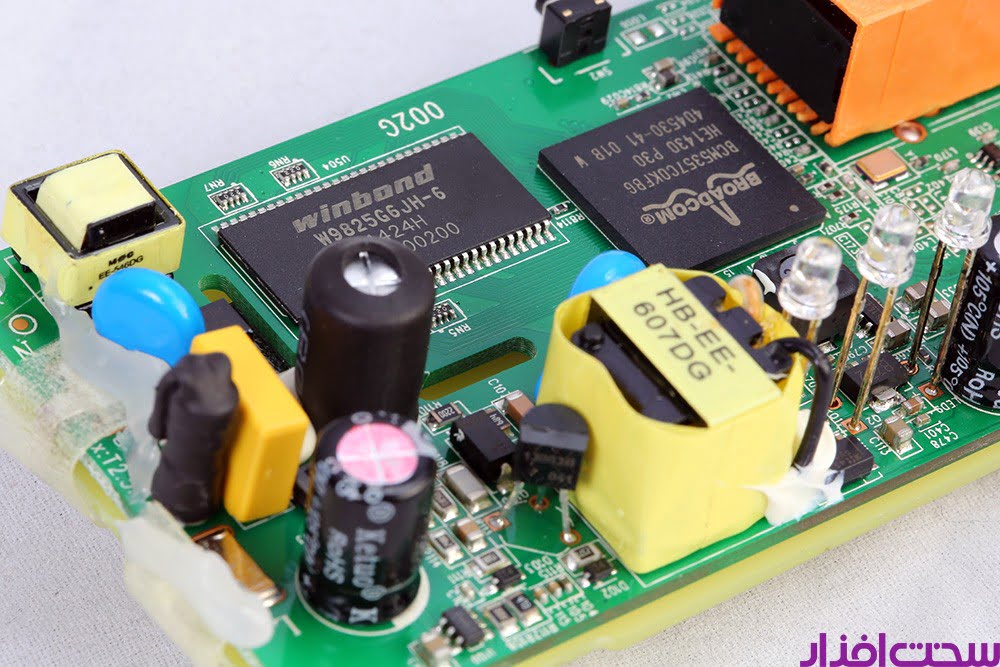

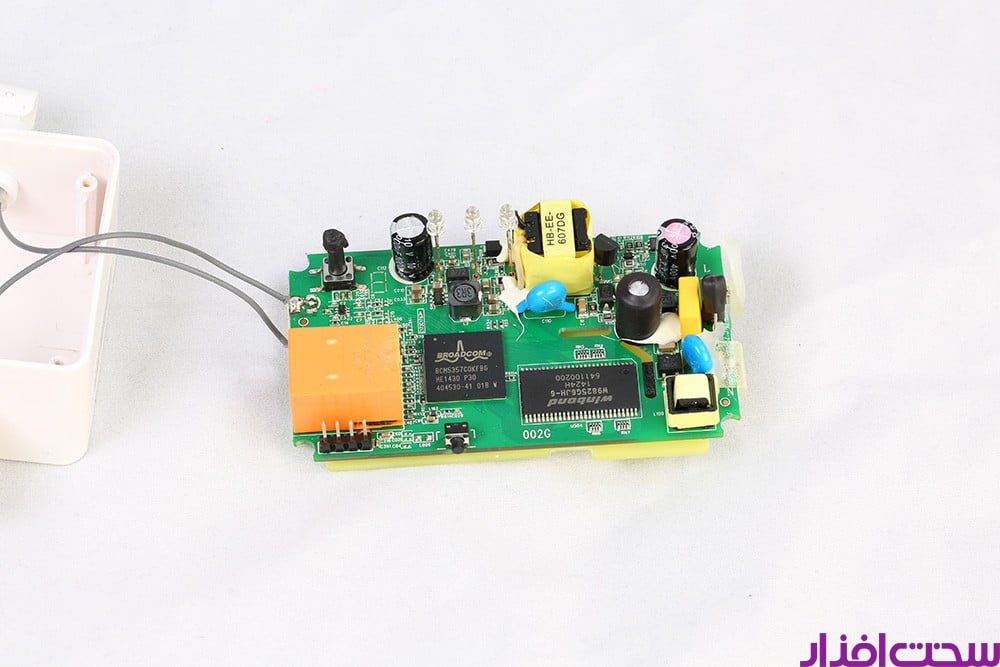

اصلی ترین قطعات داخلی توسعه دهنده شامل چیپ ست مرکزی ساخت Broadcom و چیپ حافظه SDRAM ساخت Winbond می شود.

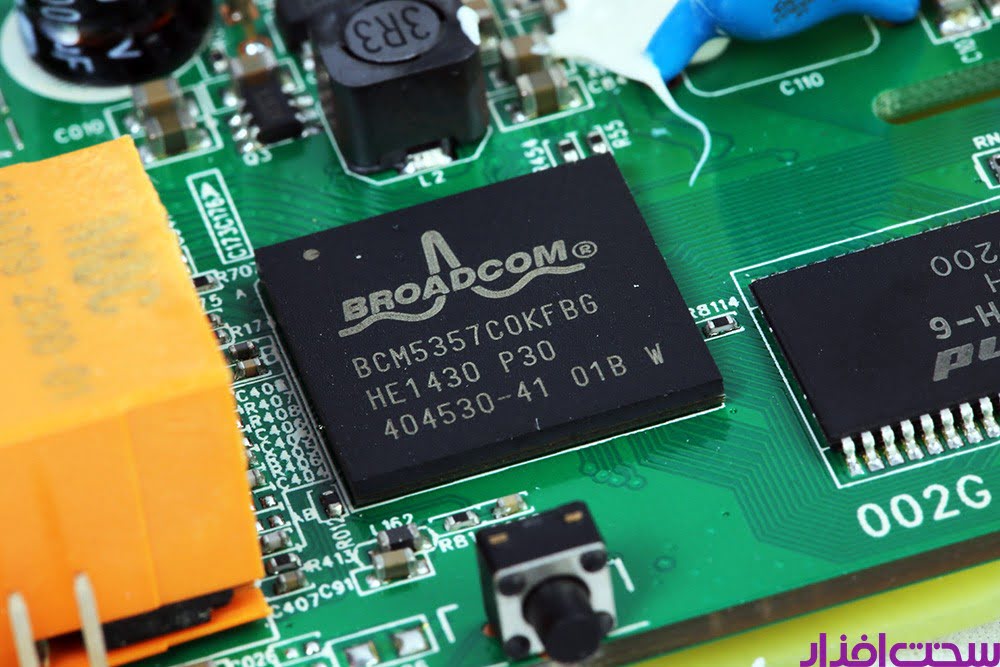

چیپ ست BCM5357C0KFBG ساخت کمپانی برادکام است و از باند فرکانسی 2.4 گیگاهرتز با استاندارد 802.11n پشتیبانی می کند.

چیپ حافظه با دستیابی تصادفی که توسط کمپانی Winbond تولید می شود، با کد مدل W9825G6JH-6 در توسعه دهنده EX300 به کار می رود.

درون این چیپ ست، 16 چیپ حافظه از نوع SDRAM با ظرفیت 256 مگابایت و فرکانس کاری 166 مگاهرتز وجود دارد و فناوری ساخت آن از نوع 65 نانومتری است. ولتاژ کاری چیپ ست Winbond در محدوده 3 تا 3.6 ولت است و در بازه دمای 0 تا 70 درجه سانتی گراد فعالیت می کند.
