بررسی روتر توتولینک TOTOLINK N600R

پیشرفت فناوری‌ها در دهه اخیر گسترش روزافزون شبکه‌ها را به دنبال داشته است. این امر موجب شده تا شبکه و اینترنت به نوعی زیرساخت زندگی بشر را تشکیل دهد. امروزه بیشتر مردم کارهای خود را با اینترنت انجام می‌دهند و استفاده از این ارمغان فناوری بسیاری از هزینه‌های زندگی را کاهش داده است. اگرچه امروزه یک ارتباط اینترنتی به سهولت در اختیار افراد قرار می‌گیرد؛ این ارتباط مداوم و حیاتی حاصل فعالیت میلیون‌ها دستگاه متصل به یکدیگر است. Router نیز یکی از دستگاه‌های ارتباطی صنعت شبکه است که به منظور مسیریابی و ارسال بسته‌های اطلاعاتی در بستر شبکه مورد استفاده قرار می‌گیرد. روترها یکی از مهم‌ترین ابزار شبکه هستند که در بسیاری از سازمان‌ها و شرکت‌های بزرگ و کوچک بکار گرفته می‌شوند. این دستگاه‌ها کارکردهایی چون مسیریابی، ایجاد یک نقطه دسترسی بصورت بی‌سیم و همچنین یک سوئیچ را در یک شبکه برای دستیابی به ارتباط بی‌سیم ارائه می‌کنند.

از میان ده‌ها سازنده تجهیزات شبکه، کمپانی کره‌ای توتولینک بیش از یک دهه است که به طراحی و تولید تجهیزات شبکه برای کاربران SOHO و SMB مشغول است. محصولات توتولینک شامل مودم، روتر، اکسس‌پوینت، توسعه‌دهنده سیگنال، پاورلاین، سوئیچ، کارت‌‌های شبکه PCI-E و USB و آنتن‌های بیرونی CPE است که از طراحی مهندسان کره‌ای بهره می‌برد. تجهیزات شبکه توتولینک توسط شرکت پردیس صنعت سیاره سبز به‌عنوان نماینده انحصاری این شرکت در بازارهای داخلی توزیع و 3 سال گارانتی تعویض گرین را پشتوانه خود دارد.
در ادامه قصد داریم تا یکی از جدیدترین روترهای اقتصادی توتولینک با مدل N600R را که برای کاربران خانگی/اداری طراحی شده است مورد بررسی قرار دهیم.

طراحی و محتویات جعبه محصول
مشکی، رنگ غالب جعبه روتر N600R است که عکس روتر در میانه جعبه با حاله‌ای از نور آبی احاطه شده است. بر روی جعبه اطلاعاتی چون برند توتولینک، مدل، میزان سرعت، امکان افزایش محدوده پوشش‌دهی سیگنال‌های وایرلس توسط کلید توربو و نصب آسان درج شده است. همچنین در پشت جعبه نیز نمایی از درگاه I/O روتر شامل پنج پورت شبکه و فیش آداپتور به همراه دیاگرام افزایش قدرت سیگنال‌دهی توسط کلید Turbo دیده می‌شود. اما داخل بسته‌بندی روتر N600R، آداپتور 9 ولتی با قدرت 0.8 آمپر، کابل اتصال شبکه، دفترچه راهنمای فارسی، کارت گارانتی 3 ساله گرین و کاتالوگ سایر محصولات کمپانی توتولینک به چشم می‌خورد.

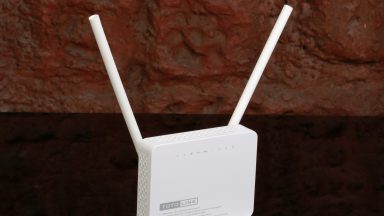

طراحی روتر
بیشتر محصولات توتولینک با رنگ‌بندی سفید روانه بازارهای جهانی شده و این نوع طراحی برای بازار ایران نیز مد نظر قرار گرفته است. روتر N600R از طراحی ذوزنقه‌ای و خمیده بهره می‌برد که جلوه بصری خاصی به آن بخشیده است. چهار آنتن ثابت با قابلیت چرخش 180 درجه‌ای در کناره‌ها و پشت روتر تعبیه نصب شده‌اند تا سیگنال‌های بی‌سیم در چهار جهت اصلی به خوبی منتشر شوند. در پنل جلویی روتر، 10 شیار تهویه ایجاد شده که علاوه بر کمک به دفع گرمای داخلی، به نوعی حس کیفیت را هم به کاربر القا می‌کند. همچنین لوگوی توتولینک به همراه شعار “هوشمندترین تجهیزات شبکه” نیز بر روی قاب خمیده روتر به چشم می‌خورد. برای افزایش قدرت تهویه گرمای ناشی از فعالیت المان‌های الکترونیکی، توتولینک از شیارهایی در اطراف و سطح زیرین روتر استفاده کرده تا در عملکردهای طولانی مدت، پایداری آن تضمین گردد. در پشت روتر هم 5 پورت شبکه LAN با LEDهای سبزرنگ و فیش مادگی آداپتور برای تامین برق مورد نیاز روتر جانمایی شده‌ است.

امکانات سخت‌افزاری
روتر N600R در ابعاد 170.2×138.0x40.6 میلیمتر ساخته شده که نشان‌دهنده محصولی جمع‌و‌جور و کارآمد است. در پنل پشتی این روتر، پنج پورت LAN با سرعت 100 مگابیت‌برثانیه (یک پورت WAN به رنگ زرد + چهار پورت LAN به رنگ نارنجی) تعبیه شده که این سرعت برای کاربران خانگی و اداری، کافی بنظر می‌رسد. پورت WAN در مواقعی کاربرد دارد که کاربر بخواهد یک مودم ADSL را به روتر متصل کرده و اینترنت را بصورت وایرلس در اختیار دیگر مصرف‌کننده‌ها قرار دهد. N600R چهار آنتن دارد که هر یک با قدرت 5dBi امواج وای‌فای را منتشر می‌کنند. این روتر سه کلید را برای اعمال دستورات در اختیار کاربر قرار می‌دهد؛ کلید RST/WPS وظیفه راه‌اندازی مجدد و فعال کردن قابلیت WPS (اتصال آسان به وای‌فای بدون نیاز به واردنمودن نام کاربری و رمز عبور) را برعهده دارد. برای راه‌اندازی مجدد روتر، کافی است تا کاربر کلید RST را برای 5 ثانیه فشار دهد. زمانی‌که تمامی نشانگرهای روتر به صورت چشمک‌زن روشن شد،‌ روتر به تنظیمات کارخانه‌ای بازگشته است. اما در سمت دیگر، کلید کشویی TURBO قرار دارد که با فعال کردن آن، محدوده پوشش‌دهی سیگنال وای‌فای افزایش می‌یابد. البته وضعیت فعالیت توربو توسط یک LED روی قاب بالایی روتر به کاربر گزارش داده شده و در صورت روشن‌کردن کلید توربو، این نشانگر از سبز به قرمز تغییر رنگ می‌دهد. همچنین یک آداپتور 9 ولتی با قابلیت تولید جریانی به میزان 0.8 آمپر توان مورد نیاز برای فعالیت روتر N600R را تامین می‌کند.

امکانات وایرلس
روتر N600R با استانداردهای 802.11b/g/n سازگار است؛ بنابراین کاربران از امکانات یک روتر وایرلس سری N بهره‌مند خواهند بود. این روتر تک باند است و امواج وای‌فای را در فرکانس 2.4 گیگاهرتز با سرعت حداکثر 600 مگابیت‌برثانیه منتشر می‌کند. توان موثر سیگنال این روتر کمتر از20dBm   و در حد استانداردهای جهانی است. روتر از الگوریتم‌های رمزگذاری مدرن 128 بیتی WEP, WPA/WPA2, WPA-PSK/WPA2-PSK (TKIP/AES)  بهره می‌برد تا کاربران یک ارتباط بی‌سیم ایمن و پایدار را تجربه کنند.

امکانات نرم‌افزاری
روتر N600R امکانات نرم‌افزاری متنوعی را ارائه می‌کند. کاربر می‌تواند نوع شبکه را متناسب با نیاز به شکل DHCP/Static IP/PPPoE/PPTP/L2TP  پیکربندی کند. این روتر می‌تواند به صورت اکسس‌پوینت، تکرارکننده سیگنال وای‌فای، سیستم توزیع وایرلس (WDS) و اتصال آسان وایرلس به منبع دیگر (WPS) پیکربندی و مورد استفاده قرار گیرد. قابلیت QoS برای اولویت‌بندی و اختصاص پهنای باند مورد نیاز کلاینت‌ها، یکی دیگر از قابلیت‌های روتر است که این مهم، سرعت نقل‌و‌انتقال داده‌ها بر بستر شبکه را افزایش داده و از اشغال پهنای باند و هدررفت منابع شبکه جلوگیری می‌کند.

مشخصات فنی روتر
به لحاظ سخت‌افزاری، بر روی برد اصلی روتر از دو تراشه اصلی و یک تراشه بافر استفاده شده است. PCB روتر به صورت چند لایه ساخته شده تا اتصال قطعات الکترونیکی به صورت کامل با یکدیگر برقرار گردد. پشت برد و جایی که آنتن‌ها به برد متصل می‌شوند، به صورت یکدست توسط پوشش مسی ایزوله شده تا احتمال تداخل امواج با دیگر قطعات الکترونیکی روتر به حداقل برسد.

– چیپست RTL 8196D
چیپست اصلی این روتر مدل RTL 8196D ساخت کمپانی معتبر Realtek است. این مدل یک تراشه SoC است که از بخش‌های مختلفی تشکیل شده است. پردازنده مرکزی این تراشه مجتمع با فرکانس 620 مگاهرتز به پردازش دستورالعمل‌ها می‌پردازد. همچنین کنترلر 5 پورت اترنت و کنترلر حافظه فلش نیز درون این تراشه قرار گرفته است. اگرچه تراشه 8196D راندمان بالایی دارد؛ اما انرژی کمی مصرف می‌کند و در حقیقت یکی از بهترین چیپست‌های مدرن حال حاضر برای مدیریت روترها و اکسس‌پوینت‌ها بشمار می‌رود.

– چیپست RTL 8194AR
این تراشه تک چیپ با استاندارد 802.11bgn برای فعالیت در فرکانس 2.4 گیگاهرتز طراحی شده که به صورت کنترلر شبکه وایرلس نیز بکار می‌رود و یک راه‌حل کامل برای ارائه راندمان بالا در شبکه بی‌سیم و با مصرف انرژی کم است. این تراشه برای دریافت اینترنت و توزیع آن به صورت وایرلس در روتر N600R بکار گرفته شده است. دو خازن کریستالی نیز یکی در اطراف تراشه وایرلس و دیگری در مسیر ارتباطی با پردازنده مرکزی قرار گرفته است.

– چیپست M13S2561616A
چیپست حافظه 66 پین از نوع DDR با ظرفیت 32 مگابایت ساخت کمپانی ESMT بر روی برد روتر تعبیه شده تا به عنوان بافر در اختیار تراشه مرکزی قرار گیرد.

– کنترلر پورت‌های LAN
علاوه بر تراشه‌های فوق، سه کنترلر سوئیچینگ بشماره UTH20T02 ساخت کمپانی صنعتی U&T وظیفه مدیریت و کنترل ارسال و دریافت داده‌ها را در پورت‌های LAN روتر برعهده دارند.

کلید Turbo، راهکاری برای رفع نقاط کور

مهندسان توتولینک یک راهکار مدرن و کاربردی را توسط روتر N600R به کاربران هدیه می‌کنند! این امکان برای کاربران این روتر فراهم شده تا در مواقع نیاز، مولفه «شعاع پوشش‌دهی» امواج وایرلس را تنها با فعال کردن قابلیت «Turbo» افزایش دهند! در همین راستا، کاربران می‌توانند با روشن‌کردن قابلیت توربو که از طریق یک کلید کشویی در کنار روتر در دسترس است، محدوده تحت پوشش سیگنال‌ وای‌فای را افزایش دهند. این قابلیت به ویژه برای مکان‌هایی راهگشا است که در محدوده «نقطه کور» قرار گرفته و به دلیل وجود موانع مختلف و دلایل دیگر، از دریافت سیگنال ضعیف WiFi رنج می‌برند. این میزان، سریع‌ترین نرخ انتقال اطلاعات در میان روترهای سری N موجود در بازارهای جهانی است که توسط مدل N600R توتولینک در اختیار کاربران تجهیزات شبکه قرار دارد. فعال‌شدن قابلیت Turbo با تغییر رنگ LED روی قاب روتر به رنگ قرمز به اطلاع کاربر می‌رسد؛ این در حالی است که در حالت غیرفعال‌بودن توربو، این نشانگر به رنگ سبز  است.

راه‌اندازی و استفاده از روتر
اگرچه روتر N600R به سادگی و در کمترین زمان آماده استفاده و بهره‌برداری می‌شود؛ کمپانی توتولینک فریم‌ور کامل و حرفه‌ای را برای آن در نظر گرفته است. در حقیقت محیط فریم‌ور به 6 بخش اصلی تقسیم شده تا بیشترین تنظیمات را در اختیار کاربران قرار دهد. برای ورود به محیط فریم‌ور روتر، کافی است تا آی‌پی 192.168.0.1 در آدرس‌بار یک صفحه مرورگر تایپ شود. سپس کاربر به بخش نام کاربری و رمز‌عبور که هر دو عبارت «admin» است، هدایت می‌شود که این اطلاعات در زیر روتر نیز درج شده است. پس از لاگین‌کردن، صفحه اول بخش تنظیمات با عنوان Easy Setup ظاهر می‌شود. این بخش برای پیکربندی سریع‌ و آسان‌تر در نظر گرفته شده تا کاربران بدون نیاز به تنظیمات خاص، روتر را پیکربندی و آماده استفاده کنند.  همچنین کلید Advanced Setup در بخش بالایی این صفحه قرار دارد تا در صورت لزوم، کاربران نسبت به اعمال تنظیمات بیشتر اقدام کنند. در بخش «تنظیمات تخصصی»، کاربران با شش منوی اصلی روبرو می‌شوند که هر یک از آنها شامل زیرمنوهای مجزا برای پیکربندی قسمت‌های مختلف روتر هستند. در جدول زیر عملکرد و تنظیمات مختلف بخش Advanced Setup فریم‌ور روتر N600R توتولینک به همراه عملکرد آنها آورده شده است:

سخن پایانی
در سال‌های اخیر بازار تجهیزات شبکه به ویژه «روتر» با افزایش تقاضای روبه‌گسترش شرکت‌ها، سازمان‌ها، کسب‌و‌کارهای خدماتی، استارت‌آپ‌ها و کاربران خانگی و اداری روبه‌رو شده است. یکی از دلایل افزایش تقاضا برای روتر، توزیع پایدار و وسیع اینترنت پرسرعت در مکان‌هایی چون رستوران‌ها، ترمینال‌های مسافربری، سینماها، تالارهای برگزاری همایش است. شرکت پردیس صنعت سیاره سبز با درک نیاز کاربران ایرانی و شناخت کافی از بازار شبکه کشور، علاوه بر توزیع روتر‌های سری AC با قابلیت‌ و امکانات فراوان، نسبت به عرضه یک روتر کارآمد، قدرتمند و مقرون‌به‌صرفه اقدام کرده که با استقبال بازار تجهیزات شبکه کشور همراه بوده است. N600R یک روتر میان رده است که نسبت به محصولات هم‌رده در باند 2.4 گیگاهرتز، از سرعت دو برابری (600Mbps) برخوردار بوده و به واسطه قابلیت Turbo در این محصول، محدوده تحت پوشش سیگنال‌های WiFi نیز به شکل مناسبی گسترش یافته است. این روتر با نرخ انتقال داده 600 مگابیت‌برثانیه، چهار آنتن 5 دسیبلی و امکان افزایش سرعت و محدوده پوشش‌دهی وای‌فای با فعال‌سازی قابلیت Turbo،‌ یک گزینه اقتصادی و کارآمد برای کاربرانی است که نیاز دارند تا اینترنت بی‌سیم را بصورت پایدار و با سرعت بالا حتی در نقاط کور و مکان‌هایی که به صورت معمولی امکان دریافت سیگنال وای‌فای را ندارند، توزیع کند. ظاهری شکیل، کیفیت قابل قبول بدنه و آنتن‌ها، محیط فریم‌ور جامع با تنظیمات فراوان، راه‌اندازی آسان و به دور از تنظیمات پیچیده، سیگنال‌دهی قدرتمند در محدوده‌ای به شعاع 50 مترمربع و قیمت رقابتی، N600R را به یک روتر اقتصادی کارآمد برای بازارهای داخلی تبدیل کرده است. این روتر با 3 سال گارانتی تعویض گرین و قیمت بین 120 تا 135 هزار تومان روانه بازار تجهیزات شبکه کشور شده است.
