تشريح سطحي!
ساختار ظاهري کارت‌گرافيک HD 6990 شرکت گيگابايت مانند برد مرجع شرکت AMD است، با اين تفاوت که روي کارت‌گرافيک و فن آن برچسب مخصوص گيگابايت درج شده‌است (به همين دليل در متن، به جاي نام تجاري گيگابايت از نام AMD استفاده مي‌کنيم). براي افزايش ميزان گردش هوا در اين کارت‌گرافيک، شرکت AMD يک فن هشت سانتي‌متري را در بخش مياني آن درست بين دو پردازنده‌گرافيکي تعبيه کرده که اين موضوع باعث عبور هوا از ميان دو خنک‌کننده و خروج از ناحيه جلويي کارت‌گرافيک مي‌شود (براي گردش بهتر هوا در انتهاي کارت‌گرافيک فضايي براي ورود هوا تعبيه شده که اين حالت با وجود طراحي خاص فن، حالتي توربين مانند را به وجود مي‌آورد).

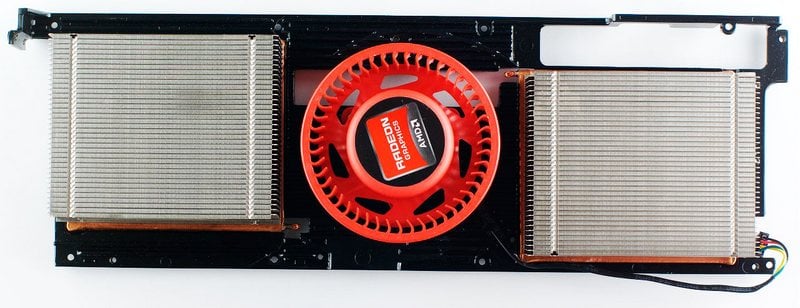

قاب روي کارت‌گرافيک از جنس پلاستيک متراکم است که در مقابل گرما مقاومت خوبي دارد. زير اين فريم پلاستيکي يک قاب فلزي تعبيه شده که دو خنک‌کننده پردازنده‌گرافيکي و فن روي آن نصب شده‌است. خنک‌کننده‌هاي در نظر گرفته‌شده براي پردازنده‌هاي گرافيکي داراي پايه مسي و پره‌هاي آلومينيومي است که باعث هدايت بهتر گرما مي‌شود.

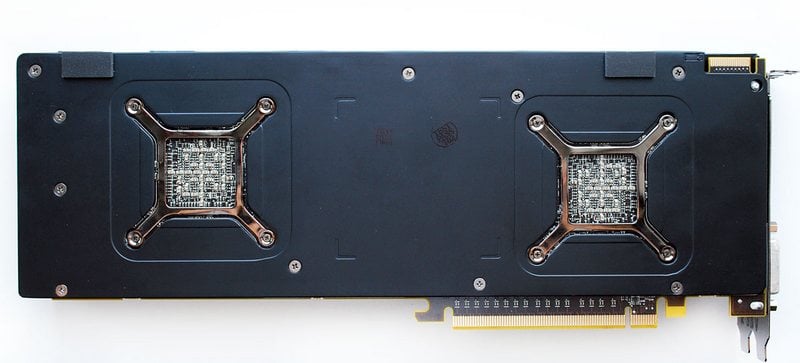

AMD براي هدايت بهتر گرماي چيپ‌ست‌هاي حافظه‌هاي پشت کارت‌گرافيک يک صفحه فلزي را در بخش پشتي کارت‌گرافيک تعبيه کرده‌است (اين صفحه فلزي مشکي رنگ، تمام سطح پشت کارت‌گرافيک به جزء فضاي پشت پردازنده‌هاي گرافيکي را پوشش مي‌دهد).

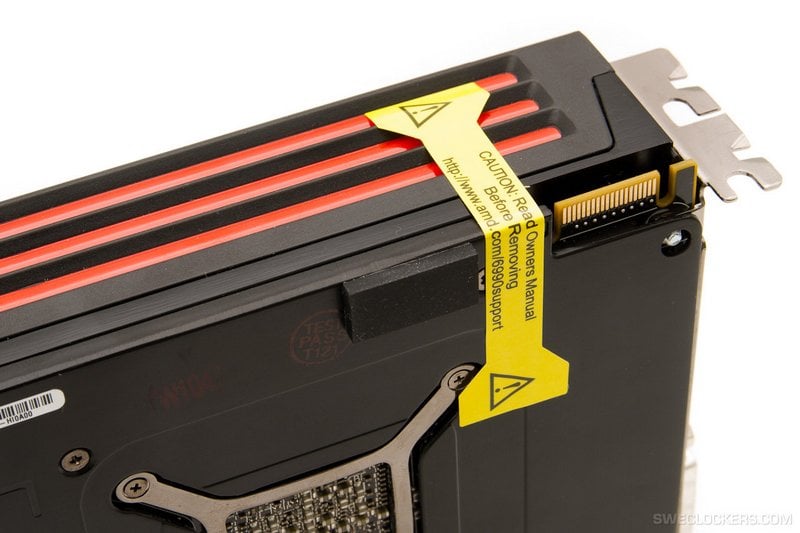

البته AMD براي جلوگيري از اتصال بين دو کارت‌گرافيکي و افزايش دماي کارت‌گرافيک دوم، دو قطعه فوم کوچک روي پوشش فلزي در نظر گرفته‌است که در حفظ فاصله دو کارت‌گرافيک در حالت Crossfire X تأثير بسزايي دارد (ما امتحان کرديم، همين طور بود). در بخش بالايي، دو کانکتور هشت پين براي تأمين توان پردازنده‌هاي گرافيکي در نظر گرفته شده که با فاصله مناسبي از يکديگر قرار دارند. در همين بخش، يک کليد متغير هم ديده‌مي‌شود که روي آن برچسب زرد رنگي چسبانده شده‌است. روي اين برچسب نوشته شده، قبل از کندن آن، راهنماي استفاده را بخوانيد.

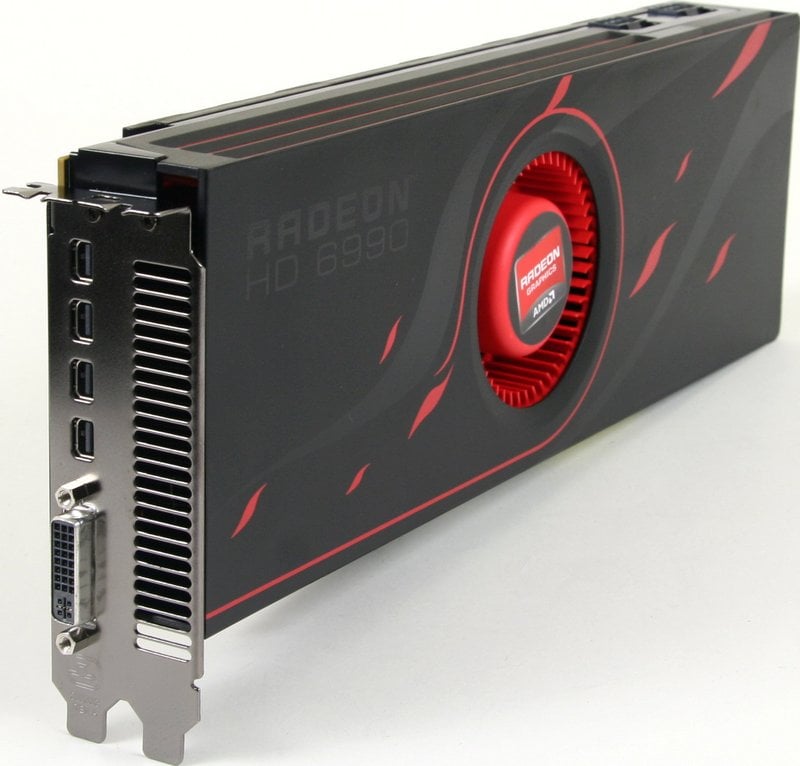

حال حکايت اين برچسب چيست؟ راستش AMD براي اين کارت‌گرافيک دو پروفايل در نظر گرفته‌است. وقتي کليد متغير روي حالت اول است، پردازنده‌هاي گرافيکي در فرکانس استاندارد 830 مگاهرتز کار مي‌کنند اما در حالت دوم، فرکانس پردازنده به 880 مگاهرتز مي‌رسد. البته براساس گفته شرکت AMD، بهتر است در صورتي که شرايط سخت‌افزاري موجود براي تأمين توان کارت‌گرافيک را نداريد، از اين‌کار خودداري کنيد. علاوه بر اين موارد، يک کانکتور Crossfire نيز در اين بخش وجود دارد که امکان قرار دادن اين کارت‌گرافيک را در کنار يک HD 6990 ديگر و استفاده از آن را در حالت Crossfire X فراهم مي‌کند. در بخش جلويي کارت‌گرافيک چهار خروجي Mini Display Port نسخه 1/2 و يک پورت DVI نوع I تعبيه شده‌است که امکان اتصال حداکثر پنج صفحه‌نمايش را به اين کارت‌گرافيک ممکن مي‌سازد (البته براساس اطلاعات ارائه‌شده در سايت AMD، امکان استفاده از شش صفحه‌نمايش با استفاده از رابط DP نسخه 1/2 با قابليت انتقال چند‌گانه نيز وجود دارد).
