Stephen Shankland از CNET بازدیدی از کارخانه چیپ سازی آریزونا تیم آبی داشته و خوشبختانه اولین تصویر پردازنده لپ تاپی Meteor Lake اینتل را نیز به اشتراک گذاشته است. در حالی که غول فناوری هنوز از پردازنده‌های نسل دوازدهم موبایل خود با نام Alder Lake P و Alder Lake M رونمایی نکرده ما شاهد این تصاویر از سیلیکون‌های آزمایشی دو نسل آینده هستیم.
تصاویر مذکور در کارخانه Fab 42 اینتل در چندلر آریزونا برداشت شده‌اند. CNET البته عکس‌های نمای نزدیکی از چند چیپ دیگر از جمله نسل بعدی Xeon Scalable با حافظه HBM و اسم رمز Sapphire Rapids یا حتی شتاب دهنده مخصوص دیتاسنتر Ponte Vecchio را نیز منتشر نموده.
- بنچمارک Core i7 12700H در Cinebench – نابود کردن 5900HX
- پردازنده 10 هسته ای Alder Lake M مشاهده شد – فرکانس 4.7 گیگاهرتزی
- پردازنده Core i5 12400 در بنچمارک های PugetBench – کنار زدن 5600X
- جدیدترین بنچمارک ها از Core i7 12700 – سریع‌تر و ارزان‌تر از 5900X

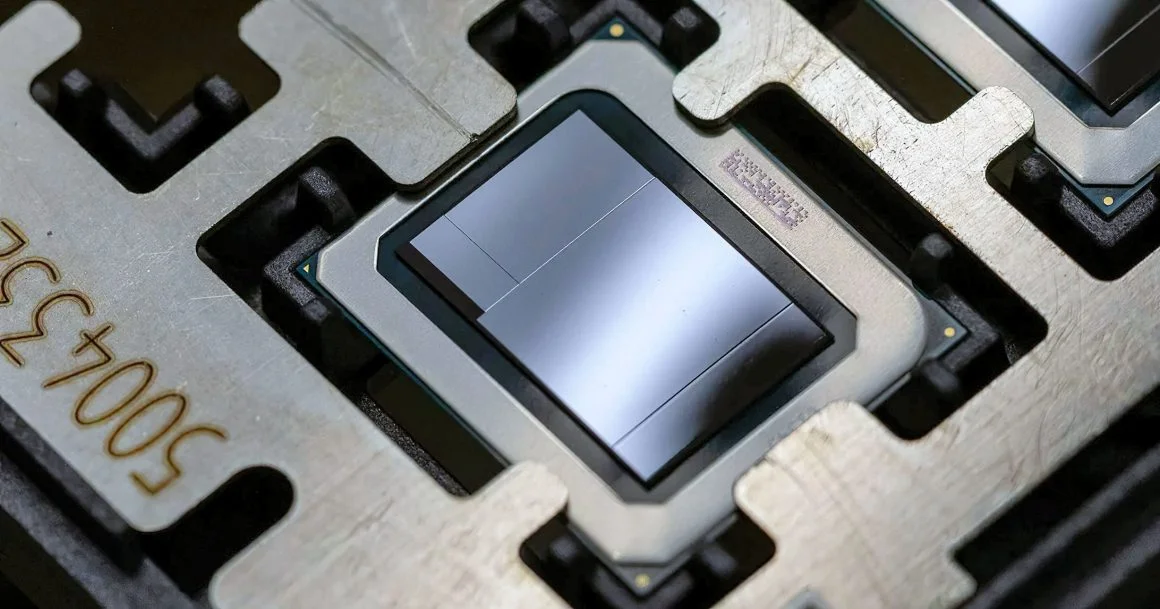

تصویر پردازنده لپ تاپی Meteor Lake اینتل

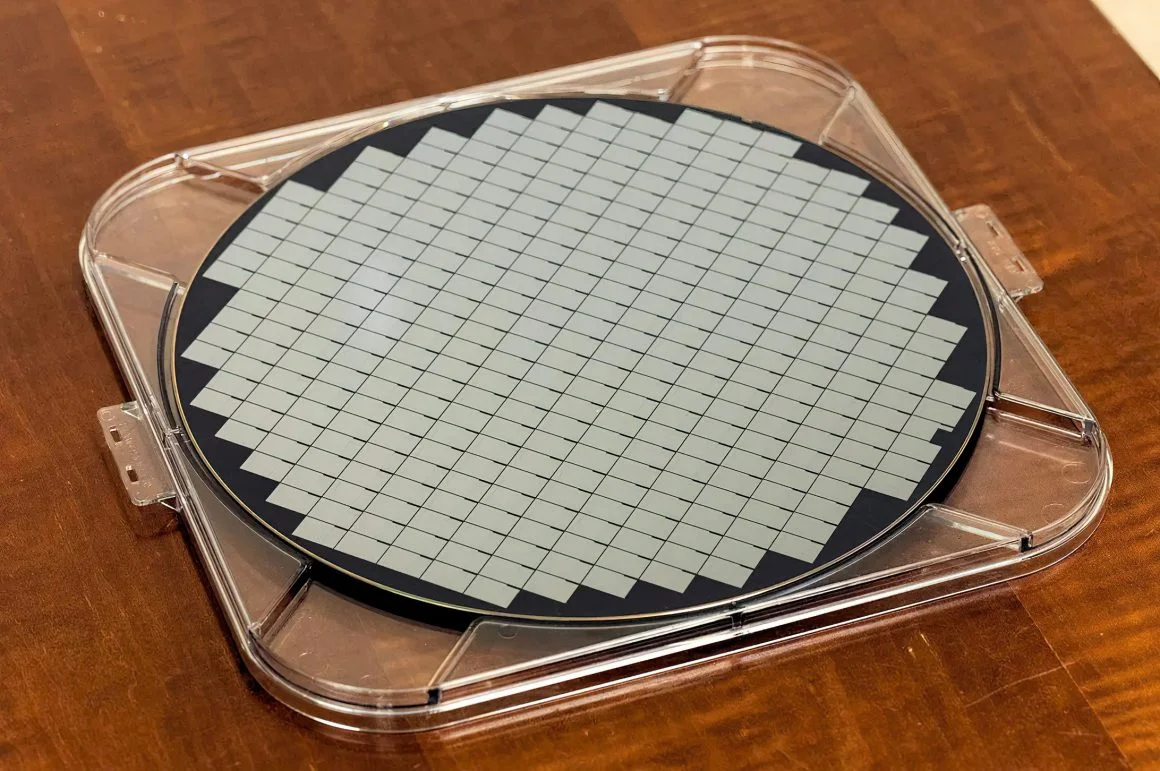

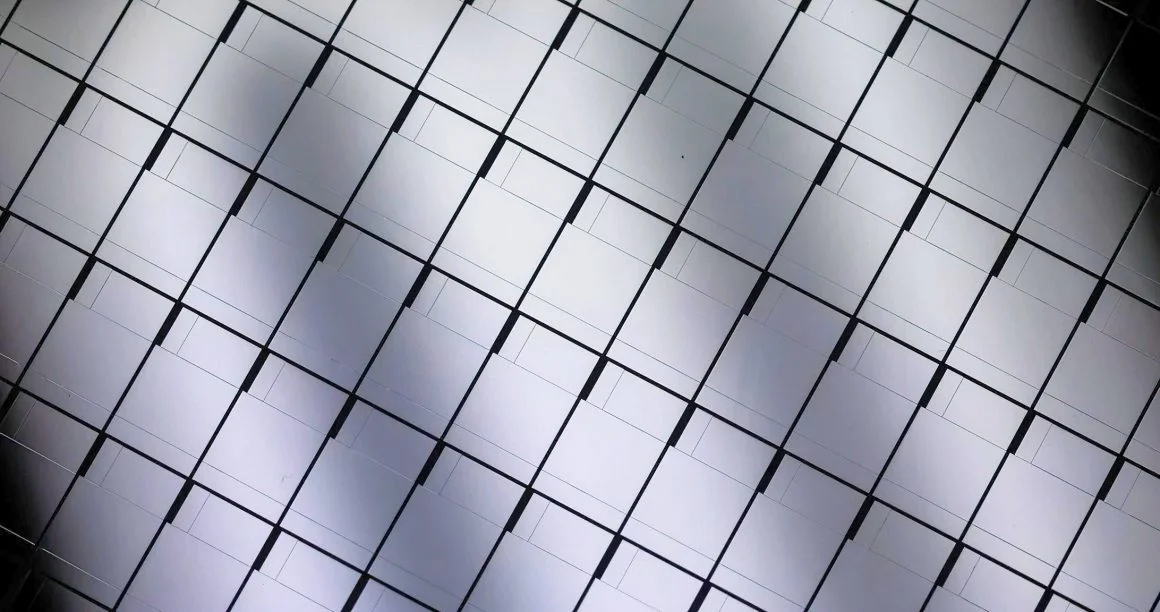

جالب‌تر از همه تصویریست که Stephen از ویفر 300 میلی متری پردازنده‌های Meteor Lake M ، مدل‌های کم مصرف نسل چهاردهم گرفته است. در واقع این اولین تصاویر از سیلیکون واقعیست که در واقع به شکل آزمایشی تولید شده. در حقیقت بین تمام این چیپ‌ها یک نکته مشترک وجود دارد و آن هم طراحی MCM با فناوری‌های پیشرفته پکیجینگ می‌باشد. موضوعی که اینتل در حال به کار گرفتن آن برای استفاده در نسل جدید محصولات خود است.

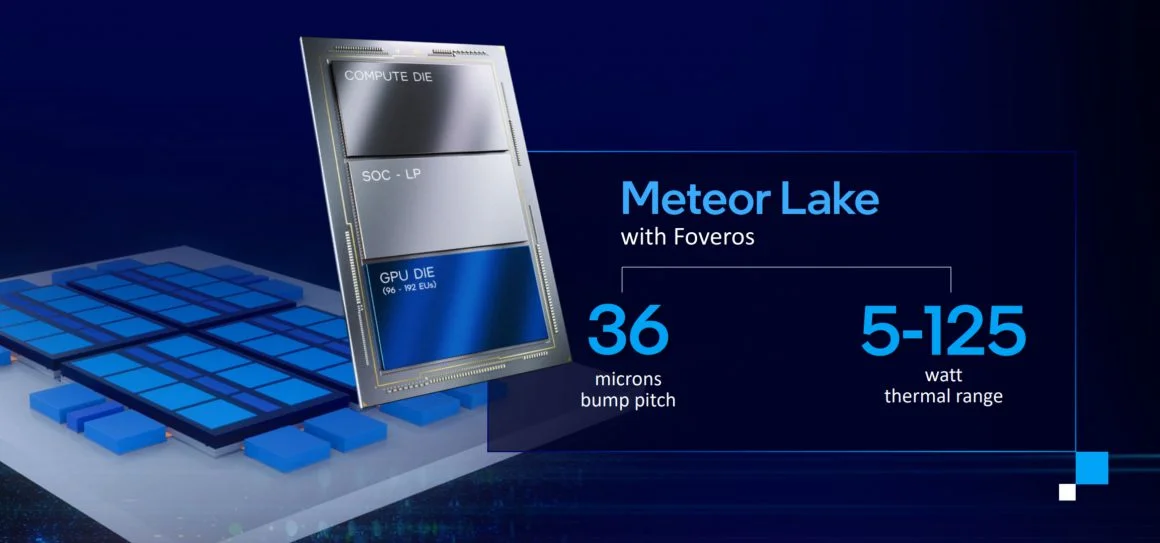

براساس ابعاد این چیپ‌ها همانطور که گفته شد احتمالا شاهد سری Meteor Lake M هستیم که در بازه حرارتی 5 الی 15 وات فعالیت خواهند کرد. نکته‌ای که مشخص نیست این موضوعست که هر Tile یا چیپ روی پکیج به در چه زمینه‌ای فعالیت می‌کند. اینتل تایید کرده که Meteor Lake از تکنولوژی Foveros استفاده خواهد کرد و تا سه Tile برای آن تایید شده، Compute Die (احتمالا بزرگ‌ترین die حاضر در تصاویر)، SoC LP برای ورودی / خروجی و یک die گرافیکی که شاید 96 تا 192 واحد اجرایی را در خود جای داده باشد. چیپ آزمایشی اما مشخصا حاوی چهار Tile است که در حال حاضر هدف die چهارم مشخص نیست.
| سری | معماری پردازنده | فناوری ساخت | حداکثر تعداد هسته | چیپست پلتفرم | سوکت پلتفرم | حافظه پشتیبانی شده | توان حرارتی | پشتیبانی از PCIe | تاریخ عرضه |
| Intel Sandy Bridge | Sandy Bridge | 32 نانومتر | 4 / 8 | سری 6 | LGA 1155 | DDR3 | 35 تا 95 وات | PCIe Gen 2.0 | 2011 |
| Intel Ivy Bridge | Ivy Bridge | 22 نانومتر | 4 / 8 | سری 7 | LGA 1155 | DDR3 | 35 تا 77 وات | PCIe Gen 3.0 | 2012 |
| Intel Haswell | Haswell | 22 نانومتر | 4 / 8 | سری 8 | LGA 1150 | DDR3 | 35 تا 84 وات | PCIe Gen 3.0 | 2013 تا 2014 |
| Intel Broadwell | Broadwell | 14 نانومتر | 4 / 8 | سری 9 | LGA 1150 | DDR3 | 65 وات | PCIe Gen 3.0 | 2015 |
| Intel Skylake | Skylake | 14 نانومتر | 4 / 8 | سری 100 | LGA 1151 | DDR4 / DDR3L | 35 تا 91 وات | PCIe Gen 3.0 | 2015 |
| Intel Kaby Lake | Kaby Lake | 14 نانومتر پلاس | 4 / 8 | سری 200 | LGA 1151 | DDR4 / DDR3L | 35 تا 91 وات | PCIe Gen 3.0 | 2017 |
| Intel Coffee Lake | Coffee Lake | 14 نانومتر پلاس پلاس | 6 / 12 | سری 300 | LGA 1151 | DDR4 | 35 تا 95 وات | PCIe Gen 3.0 | 2017 |
| Intel Coffee Lake Refresh | Coffee Lake | 14 نانومتر پلاس پلاس | 8 / 16 | سری 300 | LGA 1151 | DDR4 | 35 تا 95 وات | PCIe Gen 3.0 | 2018 |
| Intel Comet Lake | Comet Lake | 14 نانومتر پلاس پلاس | 10 / 20 | سری 400 | LGA 1200 | DDR4 | 35 تا 120 وات | PCIe Gen 3.0 | 2020 |
| Intel Rocket Lake | Rocket Lake | 14 نانومتر پلاس پلاس | 8 / 16 | سری 500 | LGA 1200 | DDR4 | نامشخص | PCIe Gen 4.0؟ | 2021 |
| Intel Alder Lake | Alder Lake | Intel 7 | 16 / 24؟ | سری 600؟ | LGA 1700 | DDR5 | نامشخص | PCIe Gen 5.0؟ | 2021؟ |
| Intel Raptor Lake | Raptor Lake | Intel 7 | 16 / 30؟ | سری 700؟ | LGA 1700 | DDR5 | نامشخص | PCIe Gen 5.0؟ | 2022؟ |
| Intel Meteor Lake | Meteor Lake | Intel 4 | نامشخص | سری 800؟ | LGA 1700؟ | DDR5؟ | 5 تا 125 وات | PCIe Gen 5.0؟ | 2023؟ |
| Intel Arrow Lake | Arrow Lake | Intel 4؟ | 40 / 48؟ | سری 900؟ | نامشخص | DDR5؟ | نامشخص | PCIe Gen 5.0؟ | 2024 |
| Intel Lunar Lake | Lunar Lake | Intel 3؟ | نامشخص | سری 1000؟ | نامشخص | DDR5؟ | نامشخص | PCIe Gen 5.0؟ | 2025؟ |
| Intel Nova Lake | Nova Lake | Intel 3؟ | نامشخص | سری 2000؟ | نامشخص | DDR5؟ | نامشخص | PCIe Gen 6.0؟ | 2026؟ |
