آموزش: راه حل برطرف کردن یک مشکل ساده در نوت بوک های لنوو (کاربران و تعمیرکاران نوت بوک بخوانند)

کمپانی لنوو (Lenovo) یکی از بزرگترین تولید کنندگان لپ تاپ و کامپیوتر در جهان است.نوت بوک های این برند که در ایران به قیمت مناسب مشهور هستند،از طرفداران بسیاری برخوردار است.هرچند که برخی از این محصولات نقاط ضعفی غیر قابل چشم پوشی را در خود جای داده اند،اما روند رو به رشد این شرکت نیازمند مقداری زمان برای بهبود تولیدات است.بی شک هیچ برندی عاری از عیب نبوده و نخواهد بود.یکی از محبوب ترین مدل های نوت بوک لنوو که علاوه بر ایران در کشورهای دیگر نیز فروش بسیاری را تجربه کرد،مدل Z500 IdeaPad است.این نوت بوک از باتری داخلی استفاده میکند و امکانات مناسبی را در اختیار کاربران قرار میدهد.Z500 در کانفیگ های بسیاری تولید شد که از این جهت نمیتوان سخت افزار داخلی آن را نام برد.Z500 را بسیاری از تعمیرکاران به خوبی میشناسند.به دلیل قرار گیری فن خنک کننده در زیر مانیتور و صفحه کلید و همچنین نیاز به تعویض باتری داخلی آن،باز کردن کابینت این لپ تاپ در اکثر مواقع اجتناب ناپذیر است و کاربران و تعمیرکاران مجبور به باز کردن (Disassemble) آن هستند.

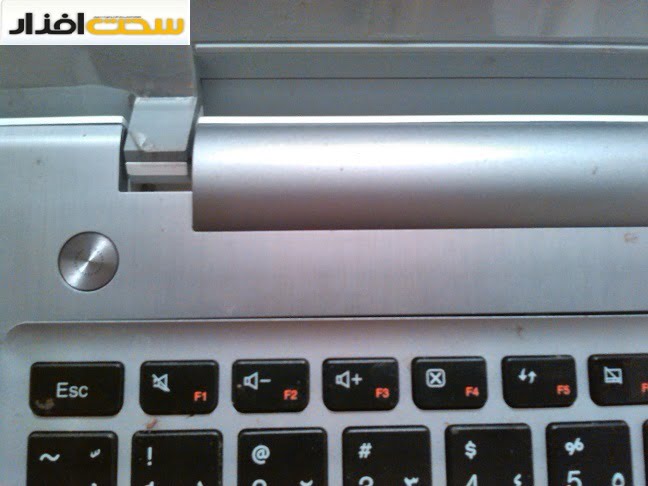

شاید در ابتدا باز کردن این مدل کاری آسان و به مانند نوت بوک های دیگر به نظر برسد.اما در نهایت پس از باز کردن پیچ های اولیه متوجه اشتباه خود خواهید شد.بسیار دیده شده است که در قسمت اطراف صفحه کلید این محصول علائم خط خوردگی و آسیب های فیزیکی دیده میشود که در اثر فشار برای باز کردن آن اتفاق افتاده است.در مواردی نیز پلاستیک باریک فیکس بالا در اثر فشار ترک برداشته و یا حتی میشکند.

در ابتدا یک توضیح مختصر در مورد باز کردن کابینت نوت بوک ها را عرض میکنم.باز کردن بدنه علاوه بر پیچ های زیرین،نیازمند باز کردن پرس های دور قاب است.در بسیاری از مواقع نیز بدون باز کردن درایو ODD کار به پیش نمیرود.در اکثر نوت بوک ها،زیر صفحه کلید نیز دارای پیچ بوده و بدون باز کردن آنها بدنه از هم باز نمیشود و دسترسی به قطعات دشوار است.در مورد الترابوک ها شرایط سخت تر خواهد شد چرا که برای تعویض هارد دیسک و رم هم نیاز به باز کردن کل بدنه از یکدیگر است.(مانند همین Z500).در نتیجه این عملیات نیازمند تسلط کافی کاربر و تکنسین در کار سخت افزار است.Z500 داستان ما هم از آن دست نوت بوک هایی است که باز کردن قاب آن چند نکته ریز و کلیدی دارد که بهتر است به خاطر بسپارید.Z500 برای باز شدن کامل نیازمند باز کردن پیچ های زیر کیبورد است.به طور معمول کاربران و تعمیرکاران پس از باز کردن پیچ های پشتی و زیر پایه ها به سراغ صفحه کلید رفته و درصدد باز کردن آن بر می آیند.تا به اینجای کار درست است اما متوجه خواهید شد که درزهای صفحه کلید بسیار باریکتر از دیگر محصولات هستند.در نتیجه کاربران به وسیله پیچ گوشتی و گیره های پلاستیکی به جان پرس های کیبورد می افتند.نتیجه کار هم چیزی نخواهد بود جز آسیب های فیزیکی!

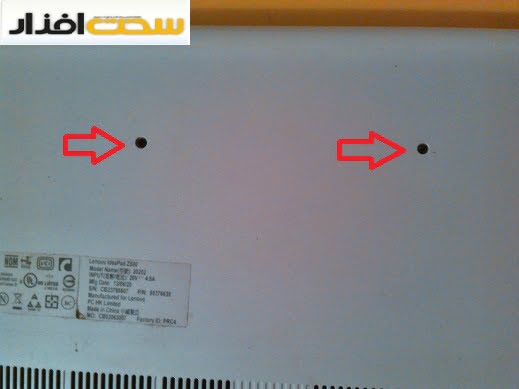

بنده به شخصه با چندین Z500 آسیب دیده مواجه شده ام.اما مشکل از کجاست؟آیا واقعا کمپانی لنوو این نوت بوک را با یک ضعف طراحی مهندسی تولید کرده است؟جواب خیر است.لنوو برای باز کردن صفحه کلید یک شگرد کوچک و شیرین دارد که بسیاری از تعمیرکاران از آن بی خبر هستند.در قسمت پشت قاب و درست در زیر مانیتور دو غلاف پیچ کوچک قرار دارند که پیچ های آنها از نظر اندازه و ارتفاع با پیچ های دیگر متفاوت است.کاربران باید پس از باز کردن کلیه پیچ ها و من جمله آنها،لپ تاپ را به بغل بخوابانند.سپس یک پیچ گوشتی انگشتی و یا بسیار باریک را برداشته و داخل یکی از آن دو حفره فرو کنید.(تصویر زیر).پیچ گوشتی باید به حدی باریک باشد که به راحتی تا انتهای سوراخ پیچ فرو برود.نکته:سعی نکنید تا یک پیچ گوشتی کلفت را به زور به داخل بفرستید.

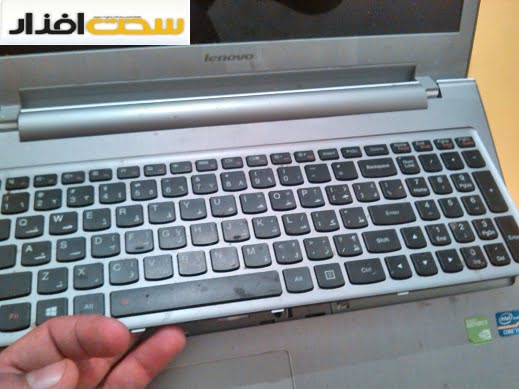

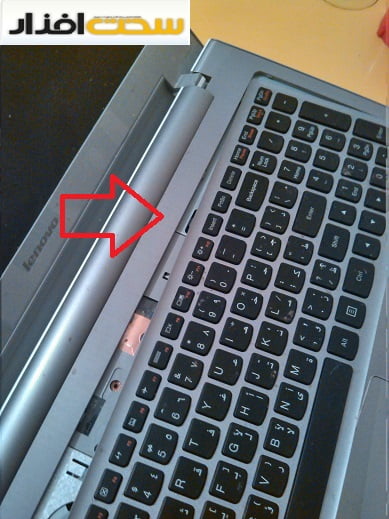

سپس دست دیگر خود را بر روی بالای صفحه کلید گذاشته و به آرامی پیچ گوشتی را به داخل فشار دهید تا صدای باز شدن اولین پرس صفحه کلید را بشنوید.پس از مشاهده باز شدن قسمت اول،پیچ گوشتی بیرون آورده و در سوراخ دوم فرو کنید و مجددا با مقداری فشار از زیر،پرس دوم صفحه کلید را باز کنید.در نتیجه به راحتی صفحه کلید از جای خود بیرون آمده و شما تنها باید یک کابل روبانی (Flat Cable) و یک کابل سه شاخه جریان را از جای خود بیرون بکشید.توجه داشته باشید که تا این زمان درایو DVD RW از جای خود بیرون نمی آید پس برای بیرون کشیدن آن تا قبل از این عملیات تلاش نکنید.

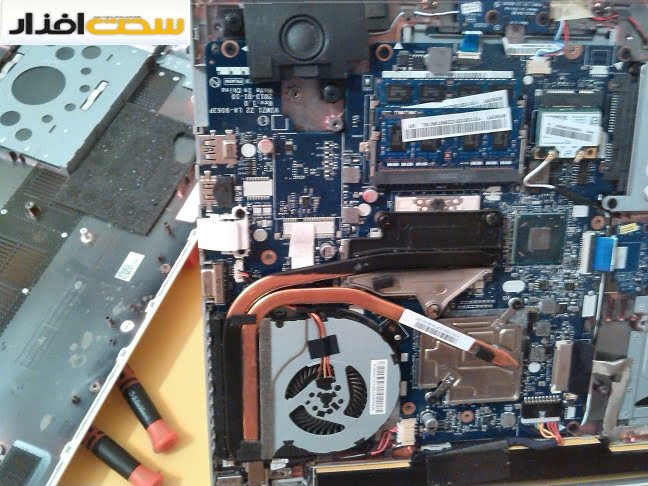

پس از باز کردن صفحه کلید از جای خود میتوانید دیگر پیچ ها را باز کرده و در عرض چند دقیقه کل قاب از یکدیگر جدا میگردد.اینک شما به راحتی به هارد دیسک،رم ها،مادربرد و…دسترسی خواهید داشت.Z500 برای کوچکترین تغییرات سخت افزاری نیز نیازمند به باز کردن کل بدنه از یکدیگر است.پس اگر در این زمینه تخصص و تجربه ندارید،کار را به مراکز معتبر بسپارید.
