اگر در این چند روز حساب اینستاگرام سخت افزار را در این چند روز چک کرده باشید، حتماً می دانید که ما در حال حاضر مشغول بررسی تلویزیون خمیده LG OLED هستیم. تلویزیونی که سال قبل به شکل رسمی در ایران معرفی شد و به عنوان اولین تلویزیون خمیده OLED جهان در بازار های ایران نیز به شکل رسمی حضور یافت. پس از چندین ماه پیگیری بالاخره این تلویزیون برای بررسی کامل و از نزدیک برای مدت زمانی کوتاه در اختیارمان قرار گرفته است. نصایح مسئولان ال جی درباره عدم کالبدشکافی این محصول نتیجه ای در بر نداشت و در نهایت وسوسه کالبدشکافی بر ما غلبه کرد! با ما همراه باشید تا با اجزای پیچیده این شاهکار ال جی بیشتر آشنا شوید.
تلویزیون خمیده OLED جزو باریک ترین صفحه نمایش های موجود در دنیا است و از همان نگاه اول عاشق آن خواهید شد! این تلویزیون بسیار ظریف است و حسابی باید مراقبش باشید. برای محافظت از پانل یک لایه فیبر کربن در پشت تلویزیون قرار گرفته و در پشت تلویزیون، یک قاب پلاستیکی قرار دارد و تمام بورد ها در زیر این قاب قرار گرفته است. استفاده از پانل OLED باعث شده تا هر پیکسل توانایی خاموش شدن داشته باشد و در نتیجه کنتراست در سطح بسیار بالایی قرار دارد. پیکسل ها نیز دارای چهار رنگ اصلی سفید، سبز، قرمز و آبی بوده و به همین خاطر گستره رنگی آن بسیار بهتر از یک تلویزیون LCD است.

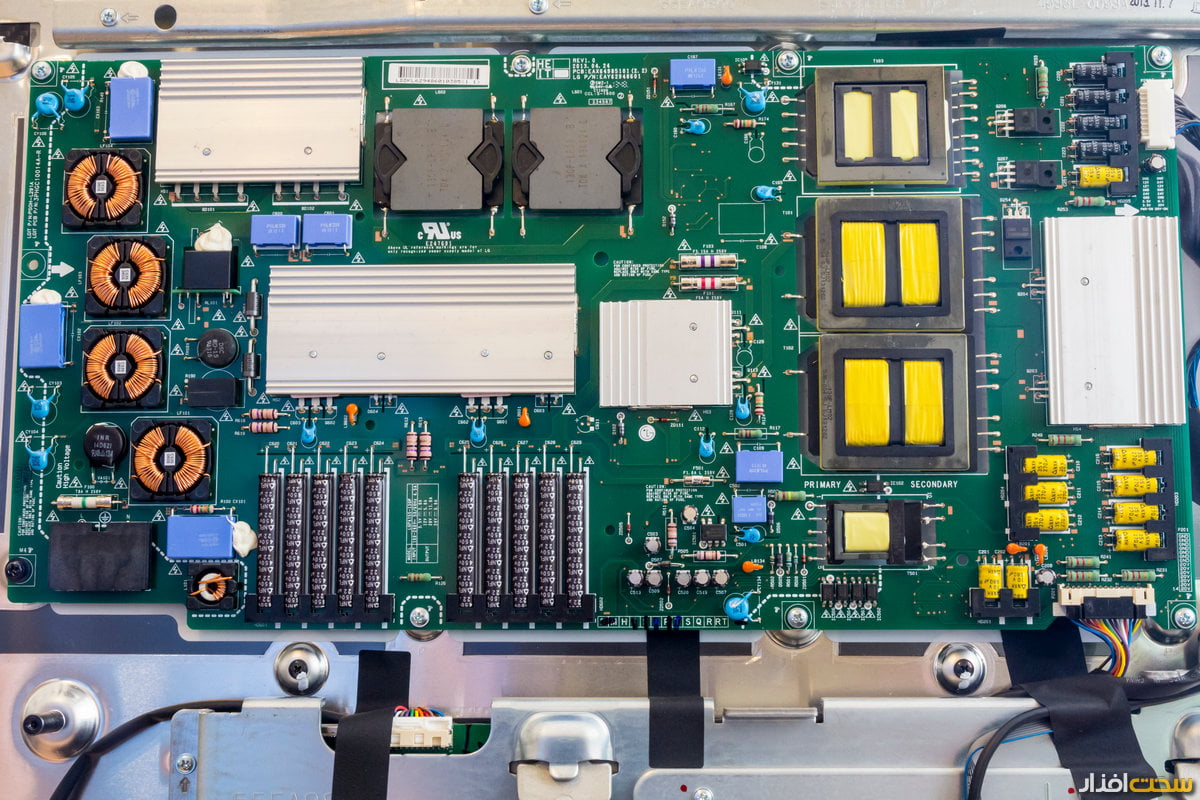

مدار تغذیه تلویزیون یکی از بزرگترین و پیچیده ترین مدلهایی که است تاکنون در تلویزیون ها دیده ایم. خازن ها به کمک یک قطعه پلاستیکی روی بورد مدار تغذیه محکم شده اند تا به بهترین شکل ممکن روی بورد ثابت شده و حرکت و نویز نداشته باشند.
بورد تلویزیون شامل پورت ها، پردازشگر و سیستم انتقال تصویر. طراحی بورد بسیار شبیه به دیگر بورد های تلویزیون های ال جی است.
تیونر دیجیتال داخلی تلویزیون
کنترلر مربوط به ورودی های تصویری آنالوگ (AV و Component)

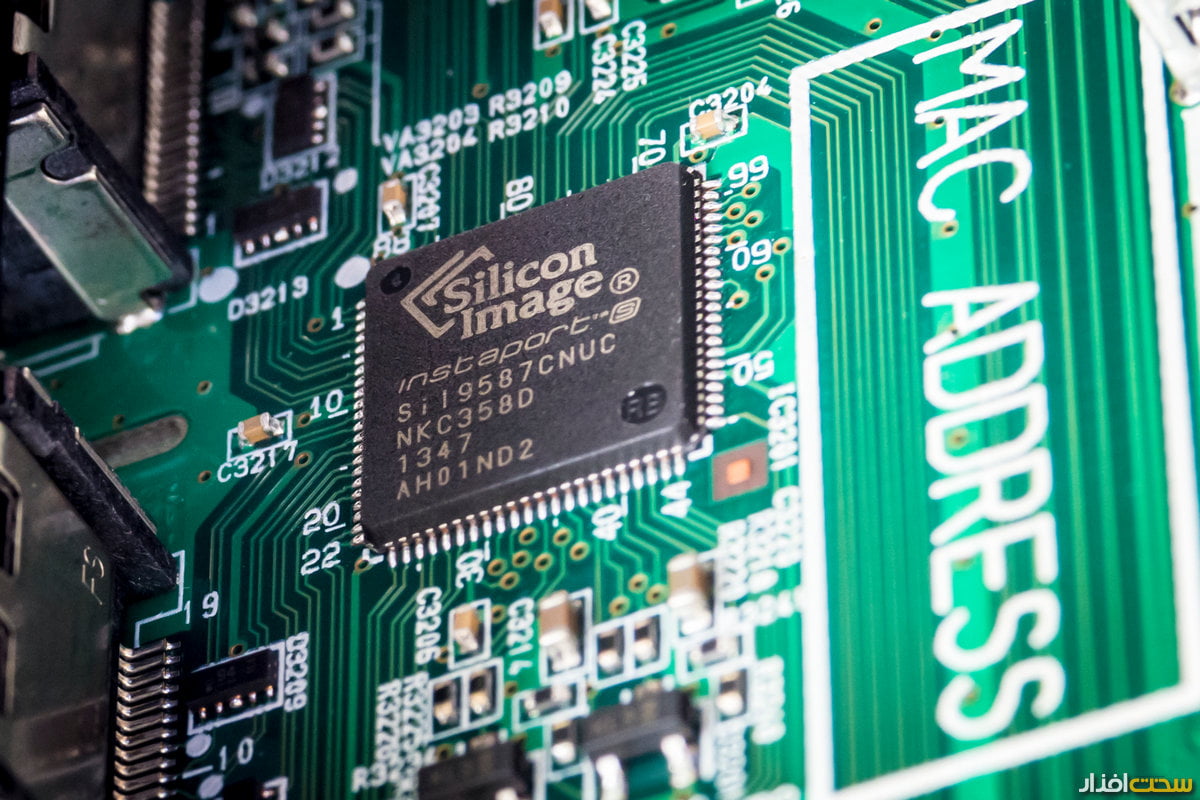

این کنترلر به ورودی های HDMI تلویزیون متصل است و اطلاعات را مستقیماً به چیپ ست اصلی می فرستد.

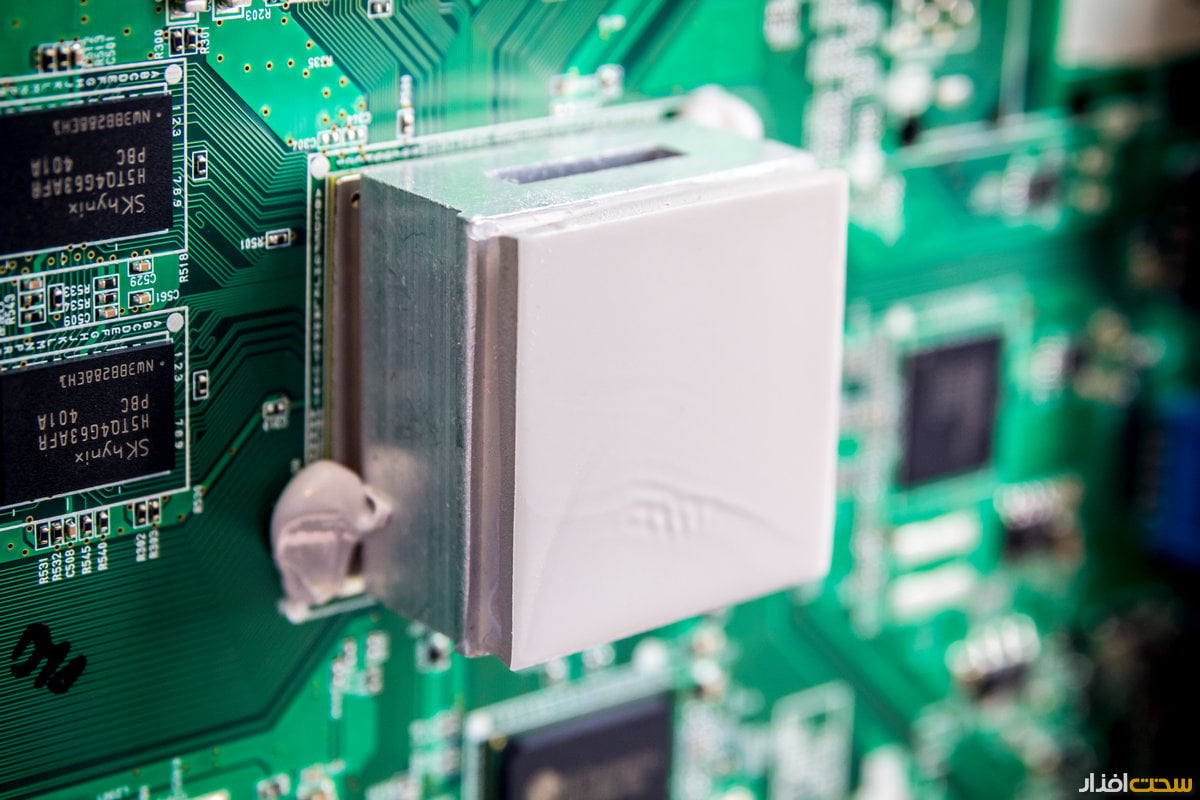

چیپ ست اصلی تلویزیون که یک خنک کننده آلومینیومی و یک قطعه سیلیکونی برای انتقال گرما به آن چسبیده است. متاسفانه امکان جدا کردن خنک کننده از چیپ ست را نداشتیم (زیرا خطر جدا شدن خود چیپ ست هم وجود دارد!) با این حال می دانیم که این چیپ ست دارای یک پردازشگر تصویر دو هسته ای است و ال جی از نام Triple XD Engine برای ان بهره می برد.

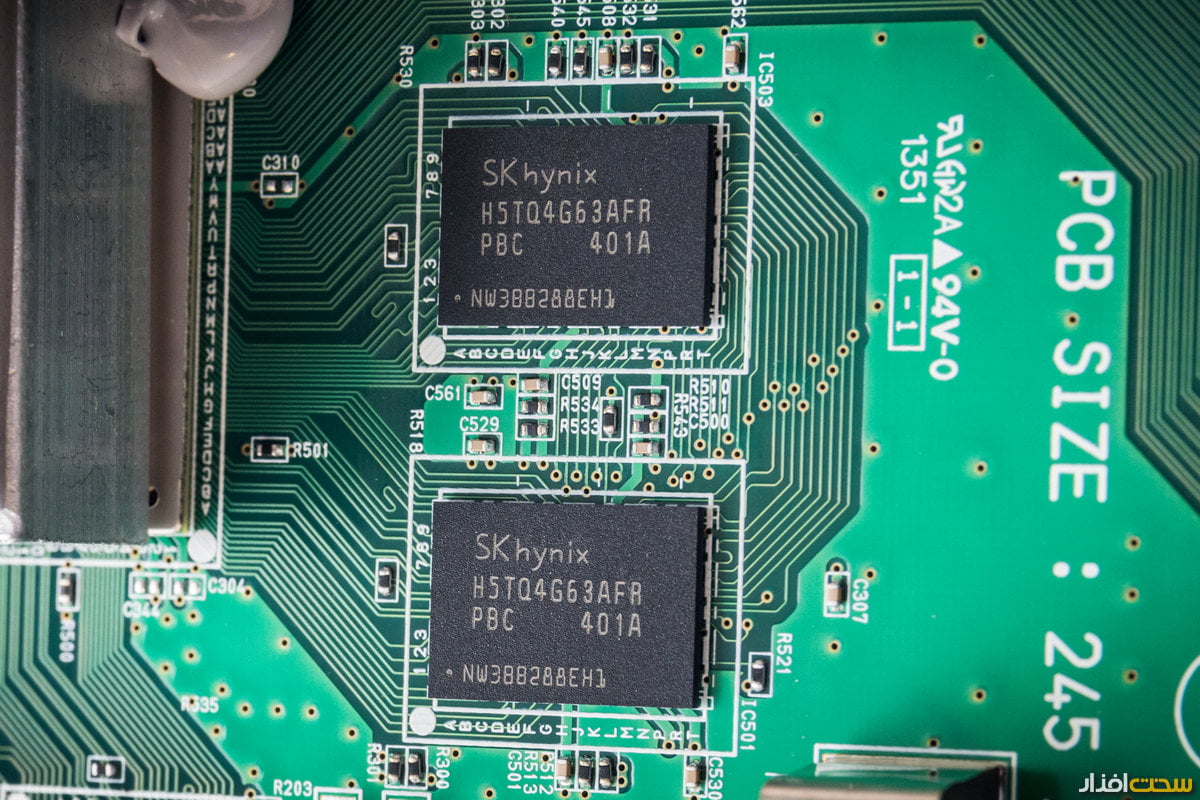

چهار ماژول حافظه SKhynix H5TQ4G63AFR روی بورد و در اطراف چیپ ست اصلی نصب شده است.
این چیپ ست (Toshiba THGBM5G5A2JBAIR) فضای ذخیره سازی را شامل می شود.
ماژول Wi-Fi تلویزیون که سه آنتن در دو سمت آن قرار دارد.

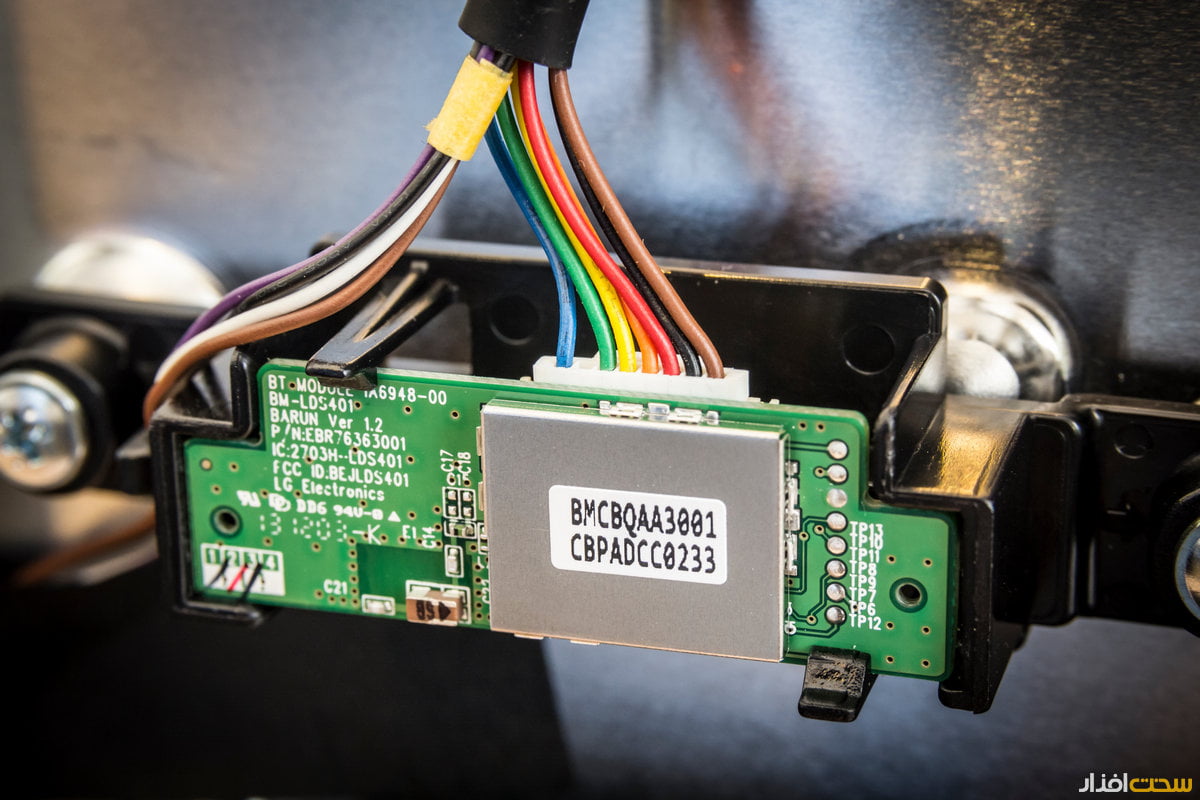

ماژول بلوتوث

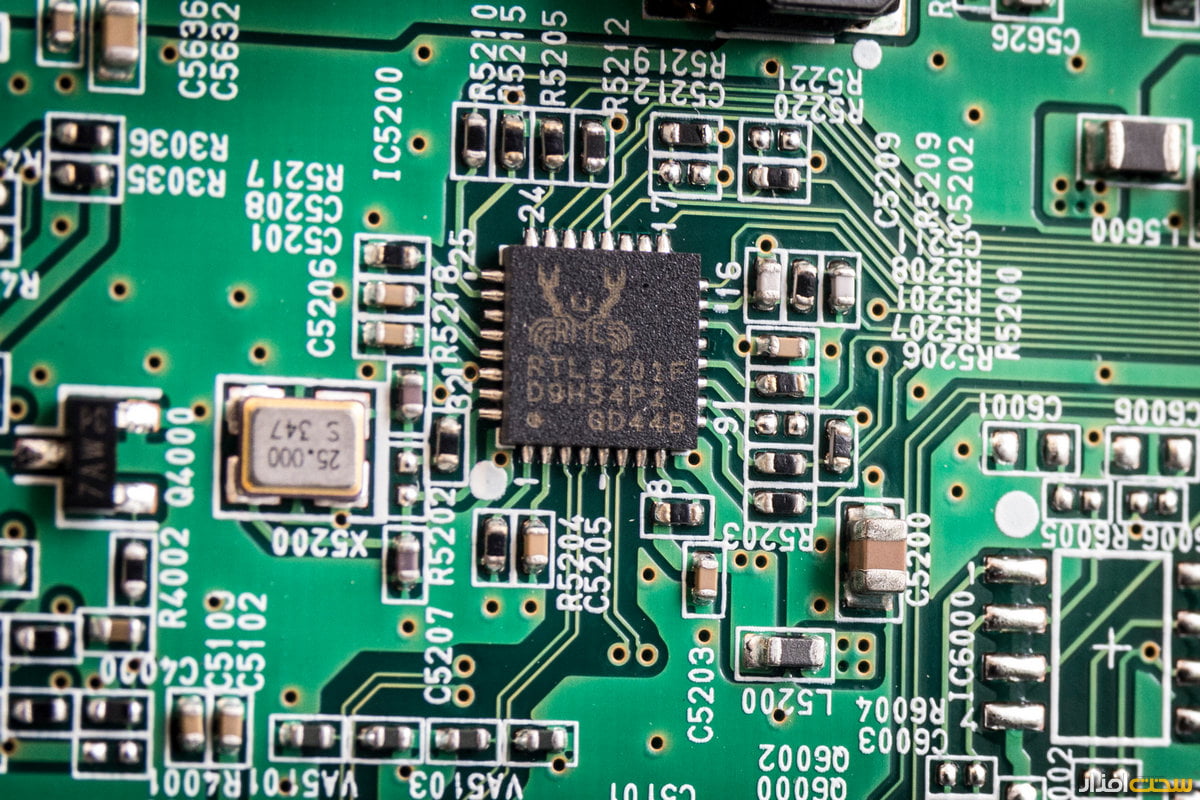

کنترلر اتصال شبکه گیگابیتی تلویزیون مدل Realtek RTL 6202F

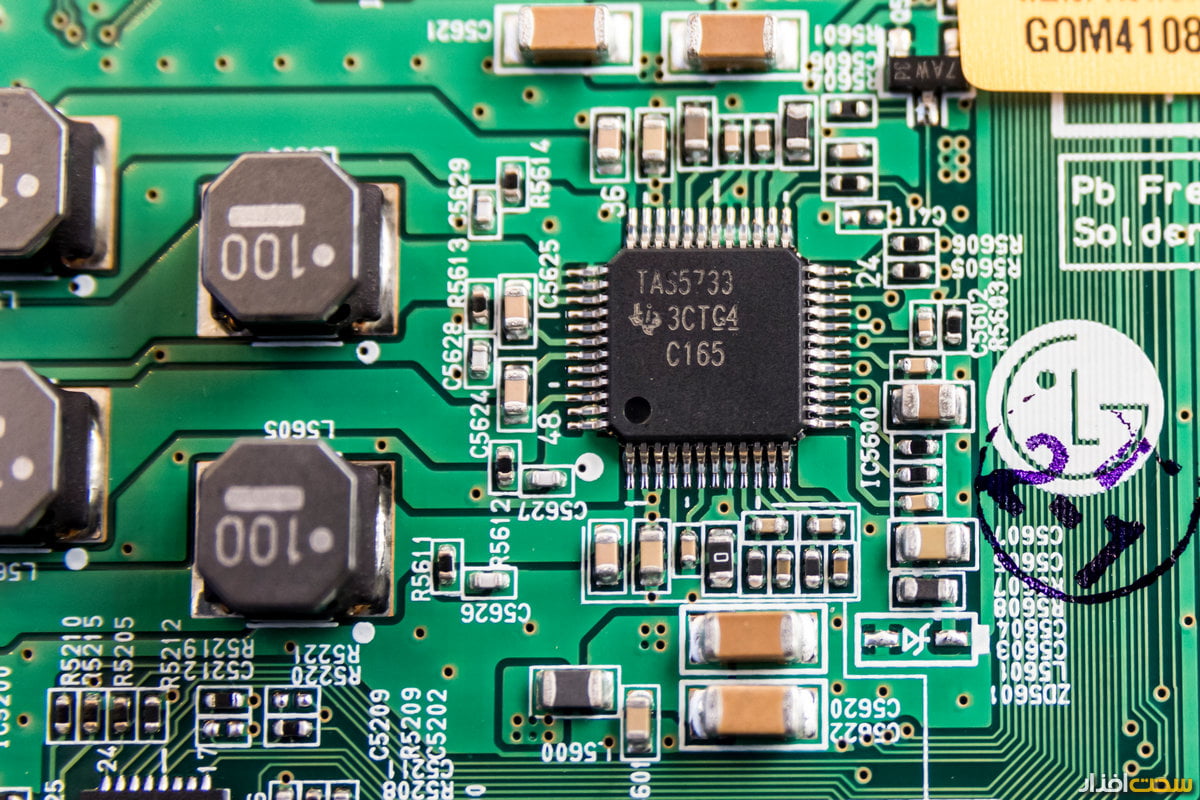

آمپلی فایر بلندگو ها که دو عدد از آنها روی بورد قرار گرفته است تا صدای خروجی بورد را برای بلندگوهای تلویزیون تقریت کند.

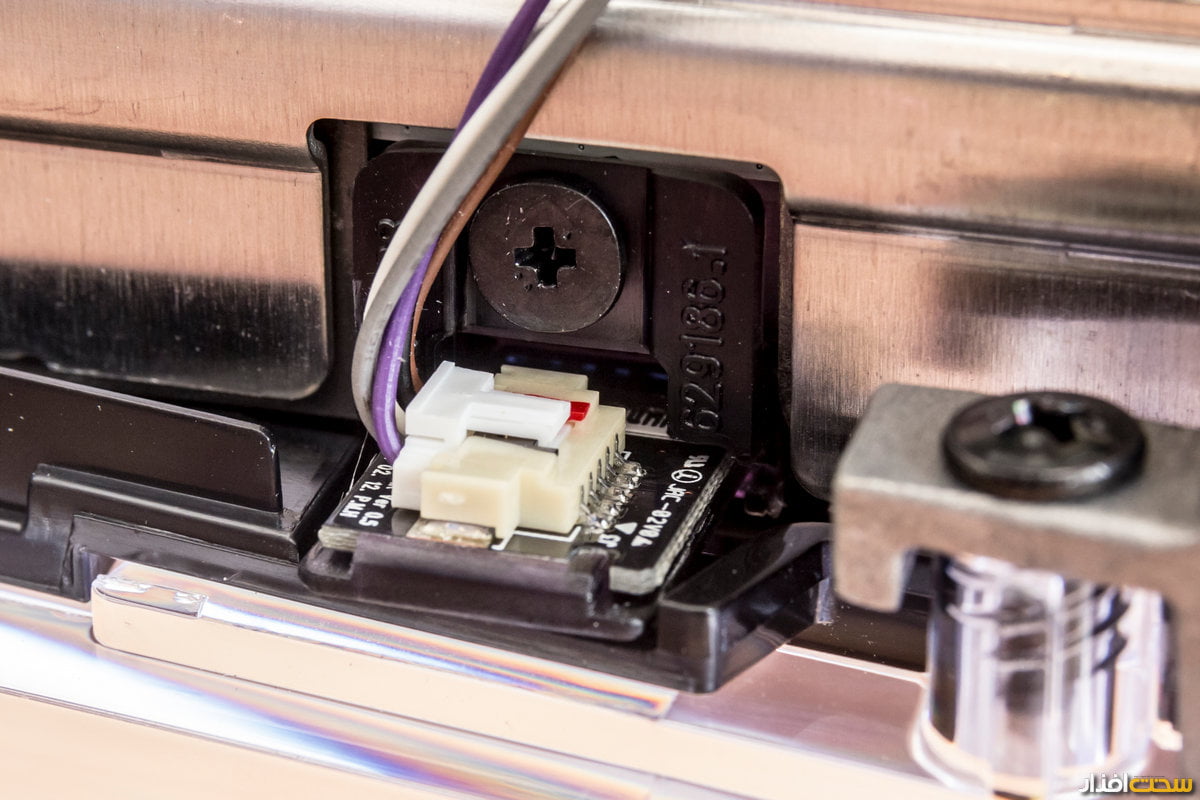

گیرنده IR برای کنترل از راه دور تلویزیون

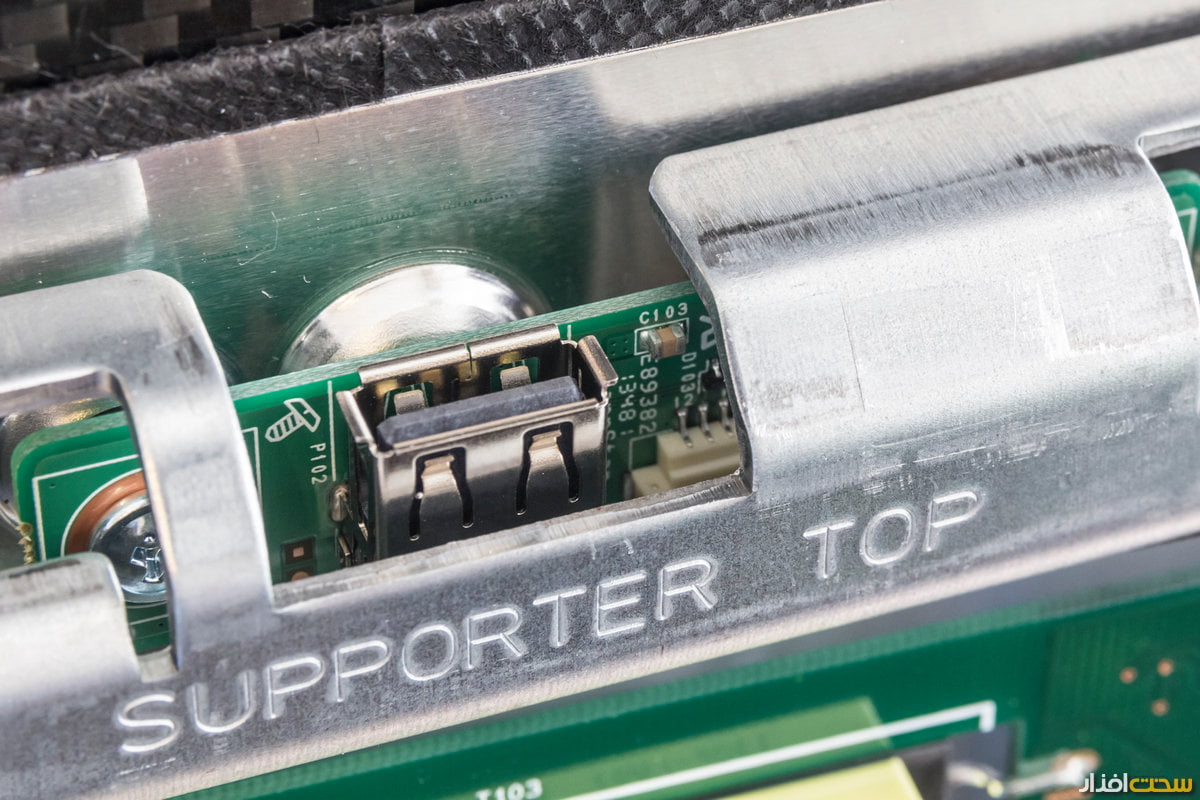

پورت USB بالای تلویزیون مخصوص اتصال دوربین

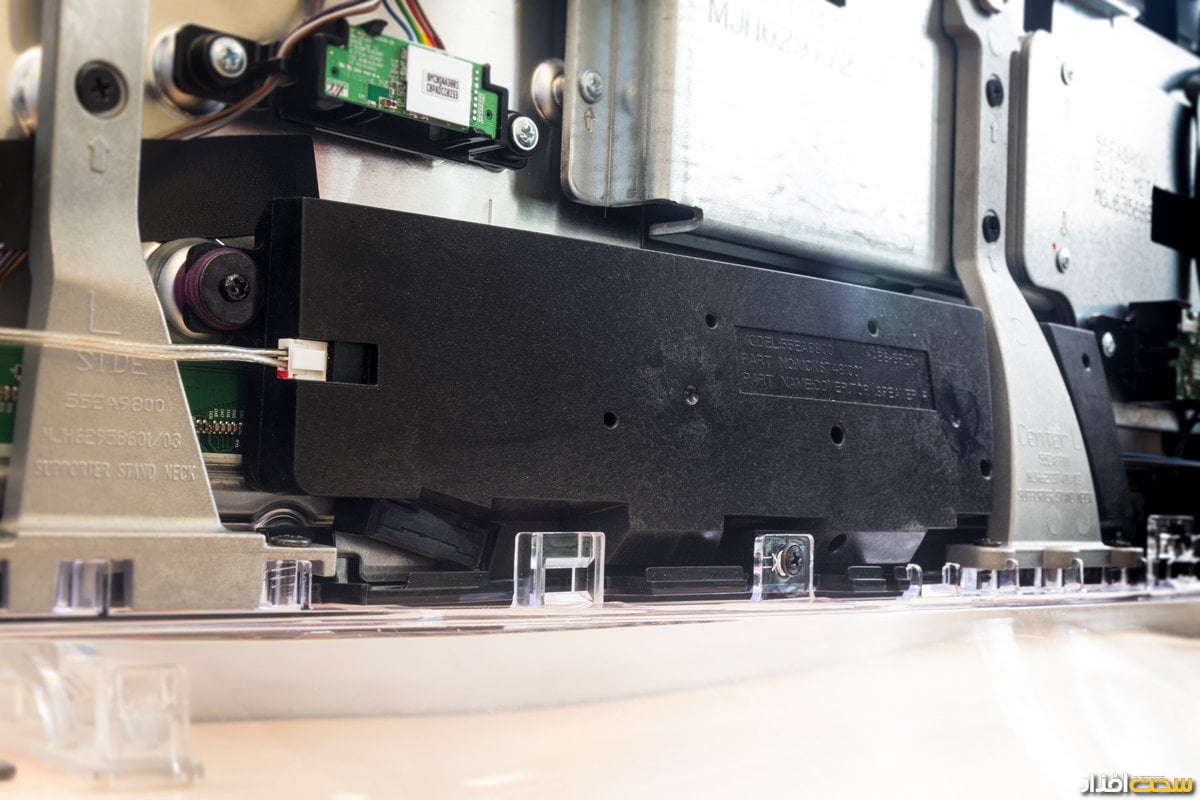

علاوه بر بلندگوهای سرامیکی دو سمت تلویزیون، دو بلندگو نیز در زیر قاب پلاستیکی قرار گرفته اند تا صدای بهتری را ایجاد کنند. دو رشته سیم نیز این بلندگو ها را به بلندگو های سرامیکی که در دو سمت پایه تلویزیون قرار گرفته اند متصل می کند.

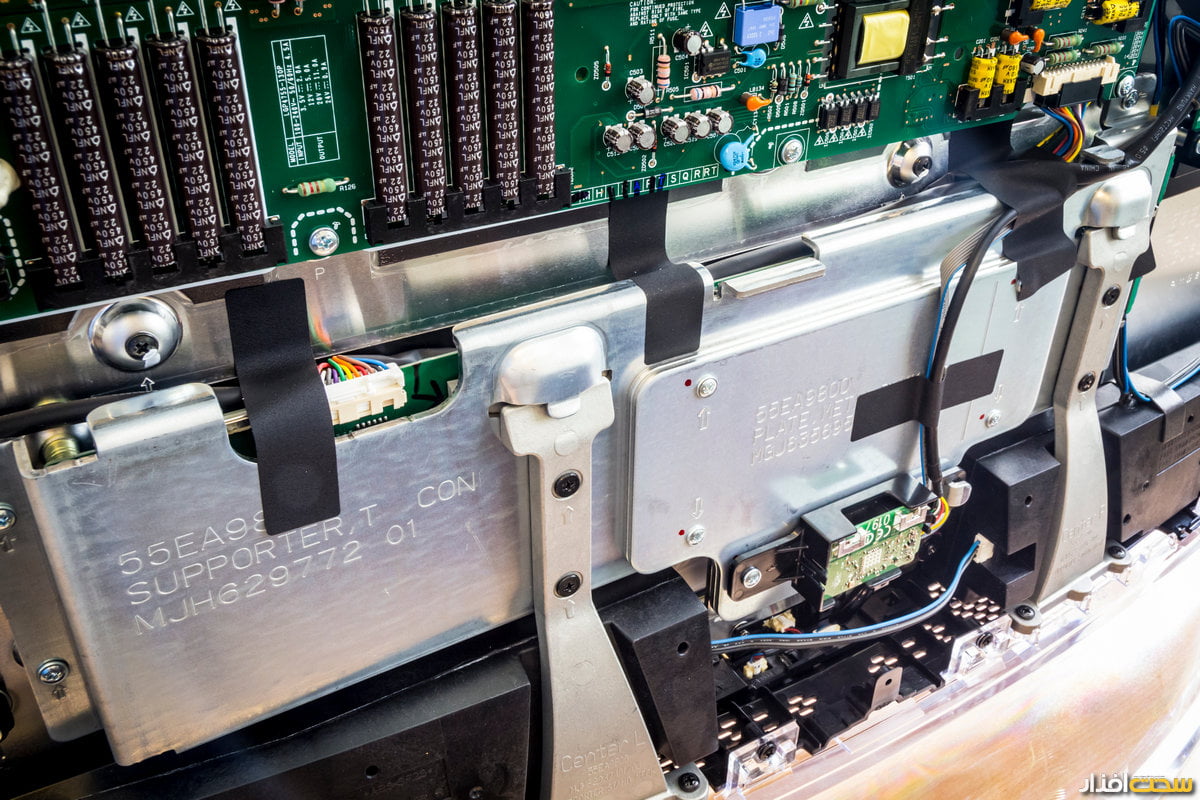

در زیر این قاب فلزی ضخیم بورد تصویری قرار گرفته است که در مقایسه با یک تلویزیون LCD ابعادی بزرگتر داشته و دارای چهار چیپ ست اصلی پردازش تصویر است. تصاویر پردازشی به دو بورد باریک و بلند دیگر در زیر بلندگو های پایین تلویزیون منتقل شده و از آنجا به پانل ارسال می شود. قاب فلزی قرار گرفته روی این بورد بخشی از فریم نگه دارنده پانل را تشکیل می دهد و به همین خاطر تصمیم گرفتیم آن را باز نکنیم.

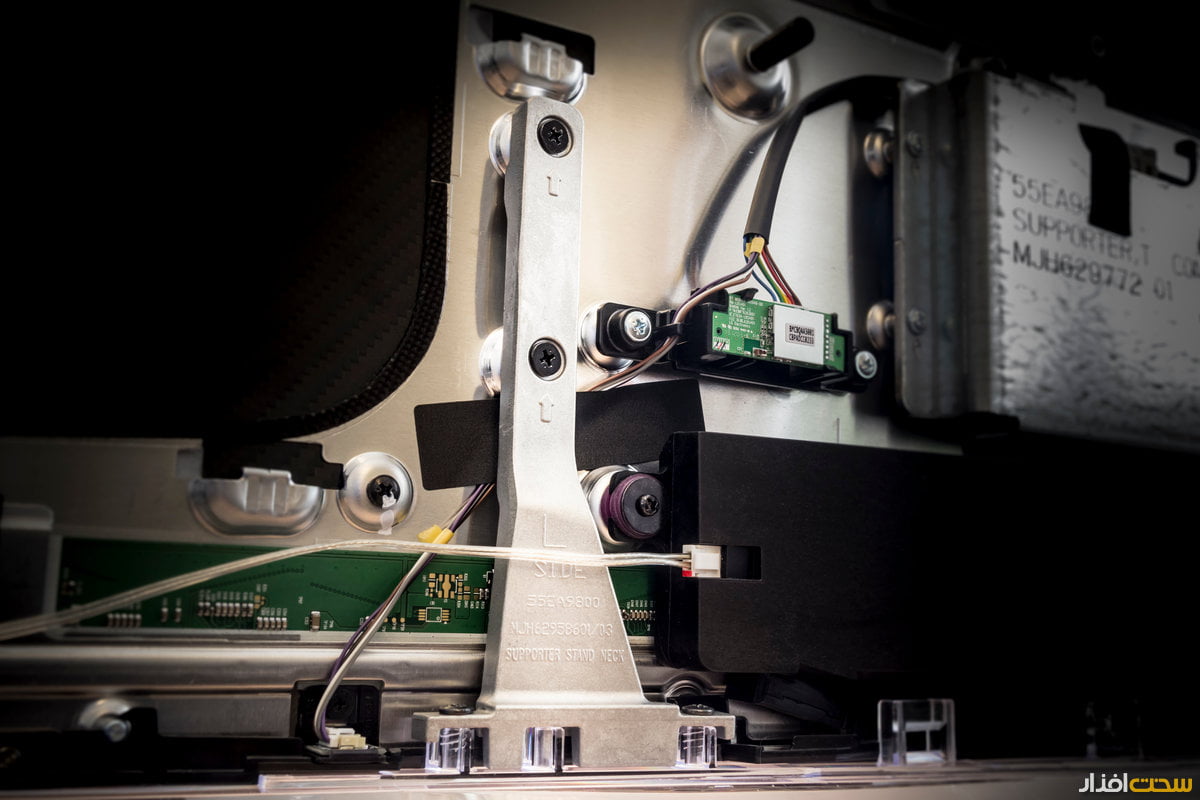

این پایه های محکم فلزی وظیفه نگه داشتن پانل تلویزیون و تقسیم وزن آن روی پایه را بر عهده دارند. چهار عدد از این پایه ها در کل طول تلویزیون به کار گرفته شده است که همگی به یک سطح فلزی بزرگ که در پشت پانل قرار گرفته متصل هستند. صفحه فلزی بزرگ نیز خود به صفحه فیبر کربن پشت پانل پیچ شده است (حالا تصویر کنید خود پانل اصلی OLED تا چه حد می تواند نازک باشد!).
