آنباکس (باز کردن جعبه) مادربرد Maximus VIII Ranger و نگاهی به امکانات

از دیرباز با ورود هر نسل از پردازنده های اینتل، شرکت ایسوس گروه خاصی از مادربوردهای خود را به رده Premium اختصاص داده و در خانواده ROG یکی از محصولاتش را با نام گذاری جنگجوی رومی Maximus شروع می کرد. حال با ورود و عرضه آخرین نسخه از چیپ ست جدید اینتل یعنی Z170 یا Sky Lake ، شرکت ایسوس مادربوردی خوش قیمت از سری هشتم Maximus، مخصوص بازی و اورکلاکینگ به نام Maximus VIII Ranger طراحی و تولید کرده است. همانطور که از پسوند نام Ranger مشخص است، انتظار می رود مانند یک تکاور سرعت، دقت و قدرت را یکجا برای گیمرها و اورکلاکرها در خود داشته باشد.

حال به سلاح ها و ویژگی های جالب این سرباز تازه نفس نگاهی می اندازیم:

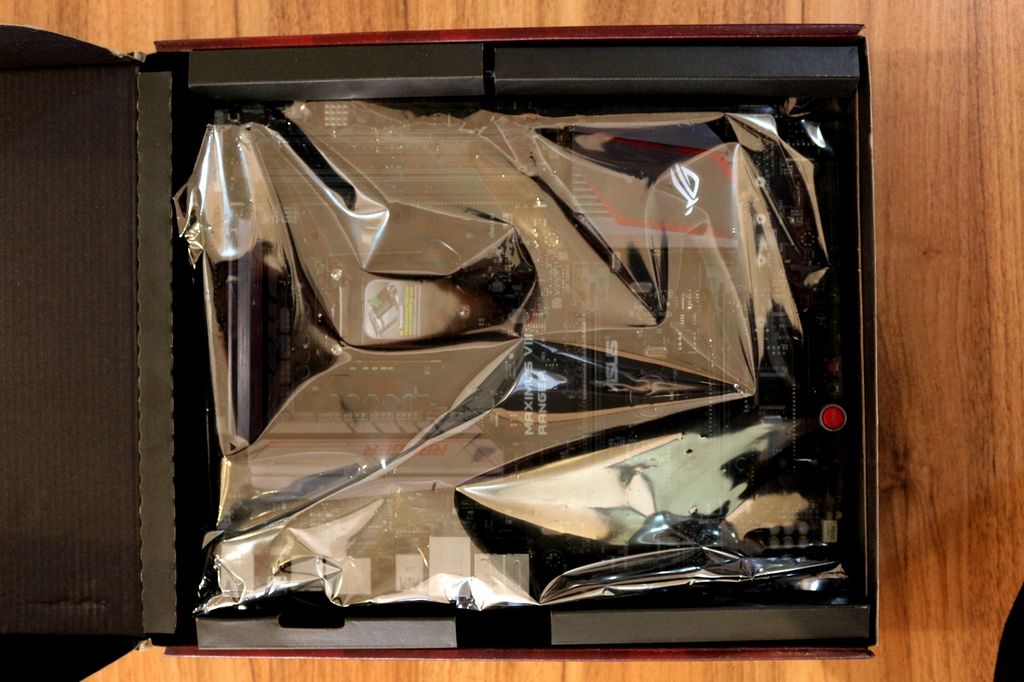

بعد از باز کردن جعبه مادربورد، Maximus VIII RANGER درون پوشش مخصوص به چشم می خورد.

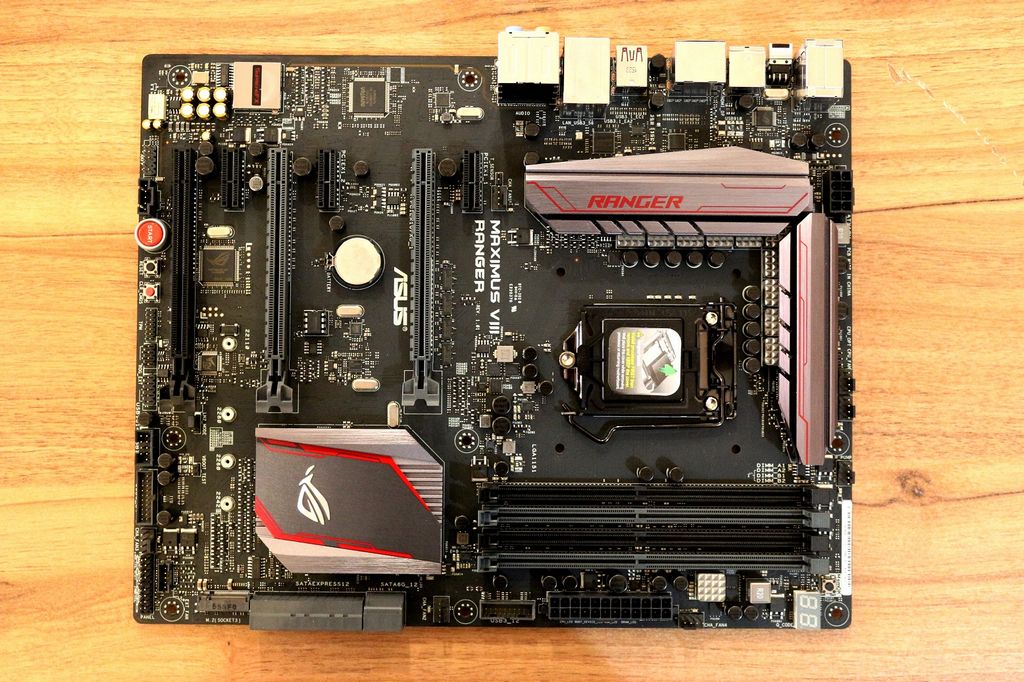

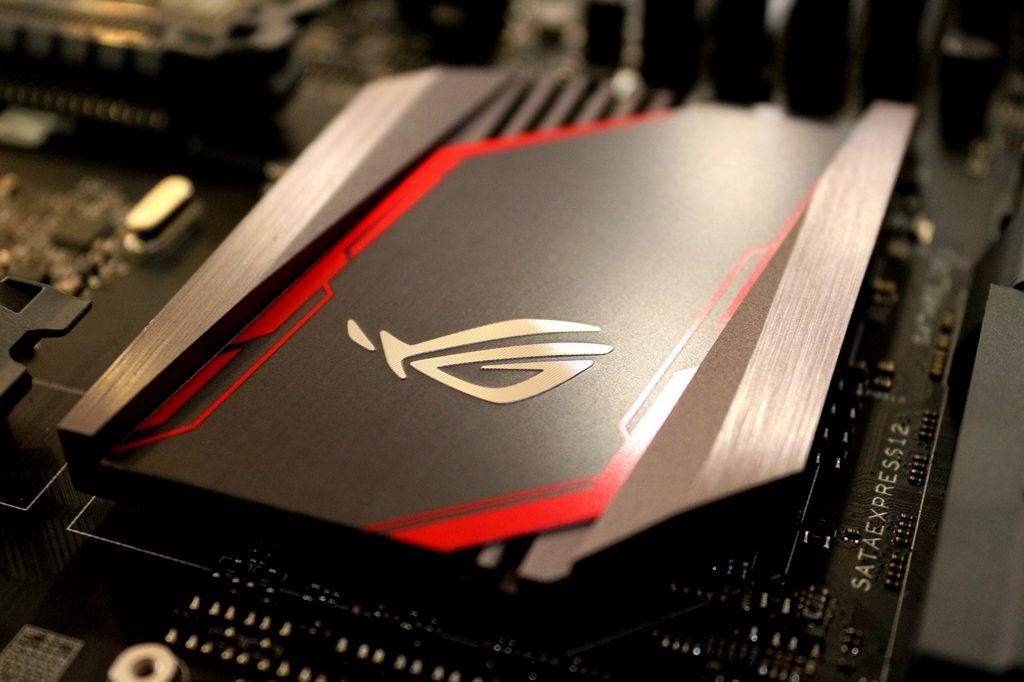

پس از برداشتن پوشش، در نگاه اول بوردی با ظاهری جدید و متفاوت از نسل قبل را در دست دارید که نشان معروف سری ROG در قلب هیت سینک نوک مدادی رنگ چیپ Z170 به چشم می خورد!

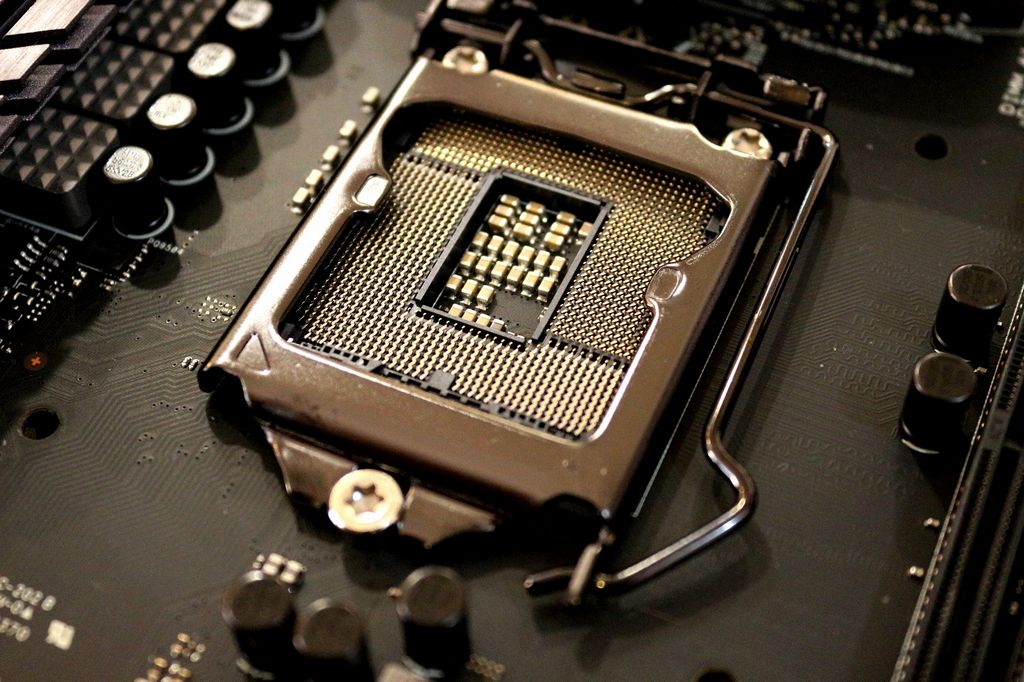

سوکت این مادربورد با یک عدد پین بیشتر نسبت به نسل قبل، 1151 است.

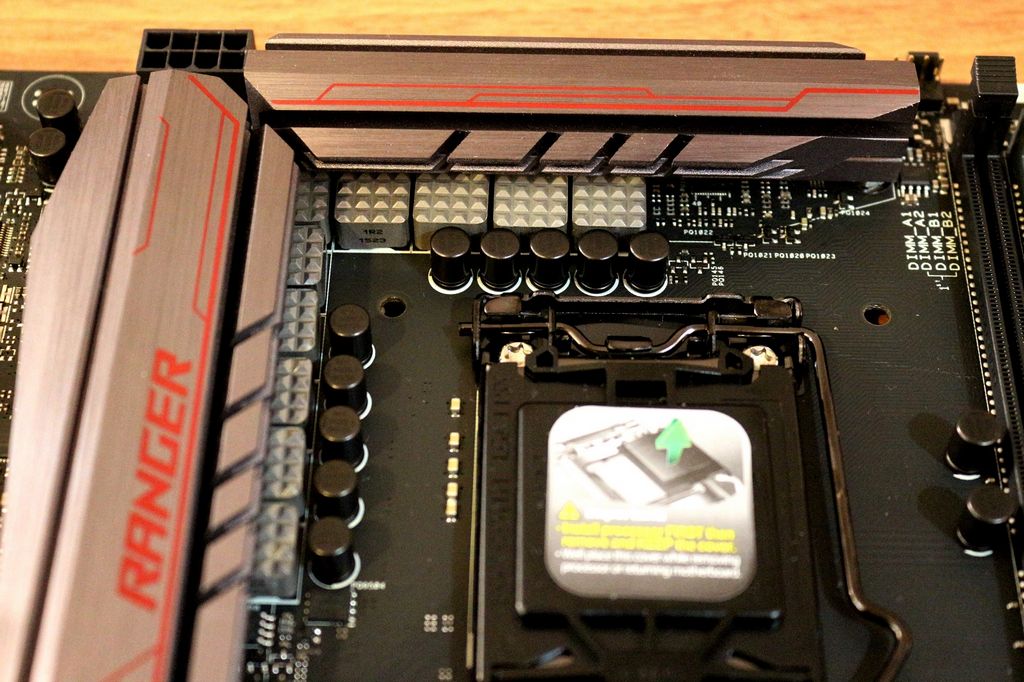

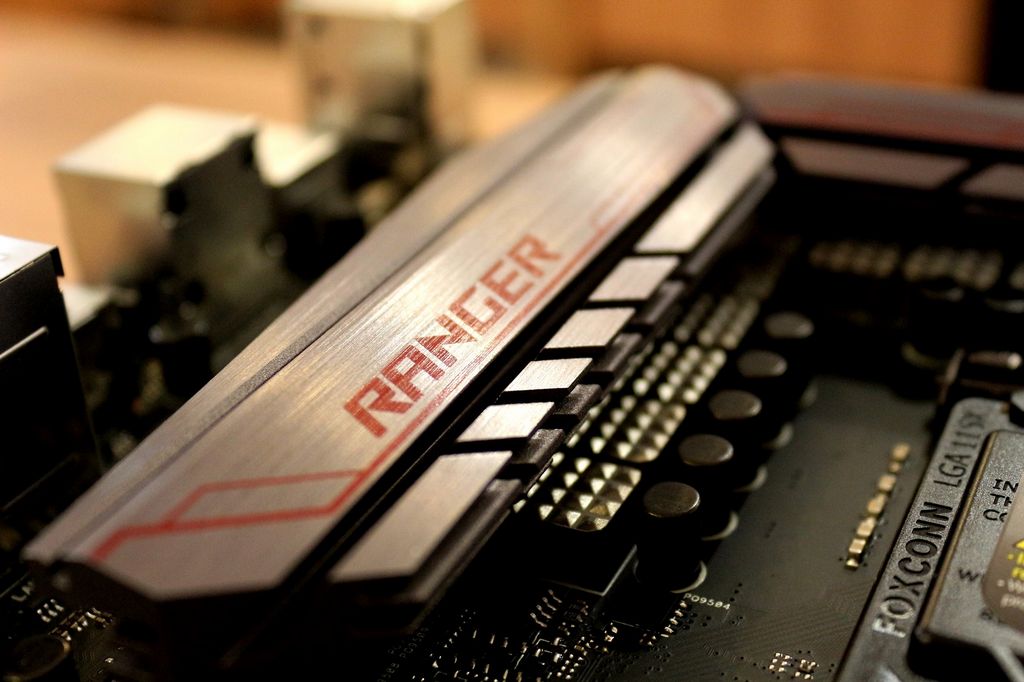

دو هیت سینک با طراحی جدید با همان ترکیب رنگ خطوط قرمز و زمینه نوک مدادی وظیفه خنک کردن مدار تغذیه این بورد را بر عهده دارد که جلوه ای زیبا به چیدمان ظاهری مادربورد می بخشد.

علاوه بر هیت سینک های زیبا و کارآمد، PCB به رنگ مشکی مات پس زمینه ای خاص برای این بورد به ارمغان می آورد.

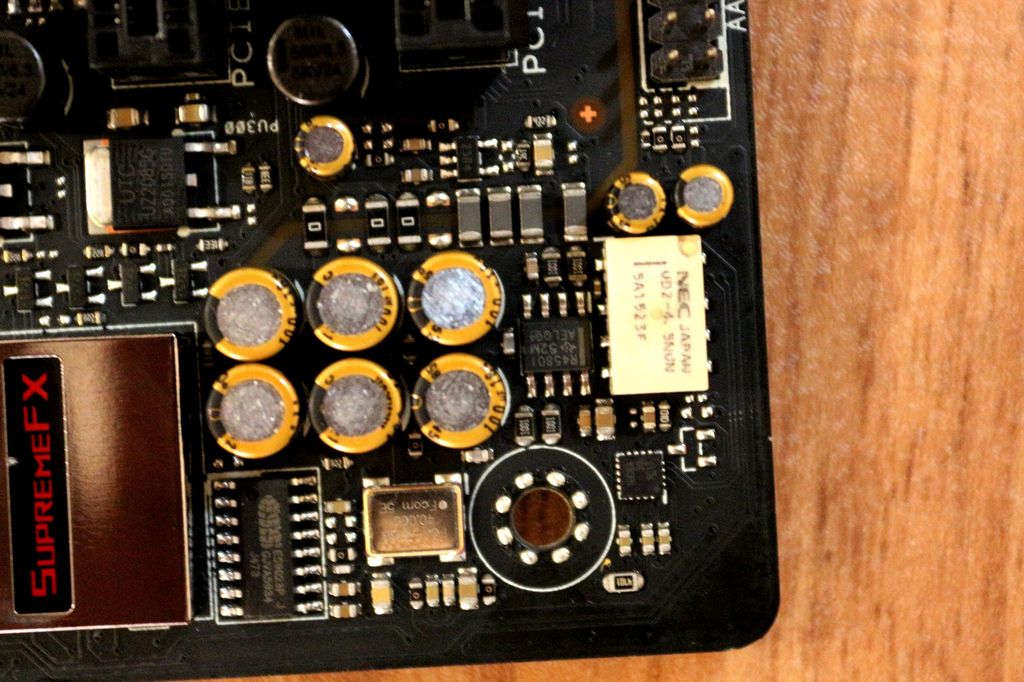

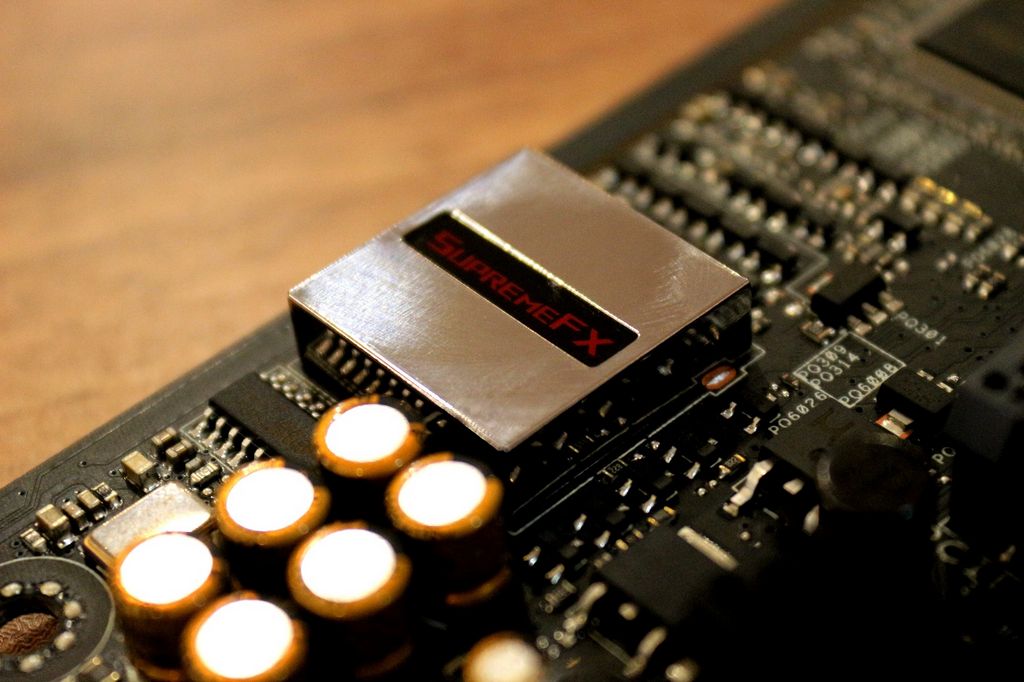

با اندکی توجه نشان SUPERME FX روی چیپ کارت صدای این بورد به چشم می خورد که اطراف آن توسط خازن های طلایی رنگ nichicon، ESS DAC ES9023P ، کلاک ژنراتور مجزا، درایور RC4580 2V_RMS و رله De-pop از NEC احاطه شده است.

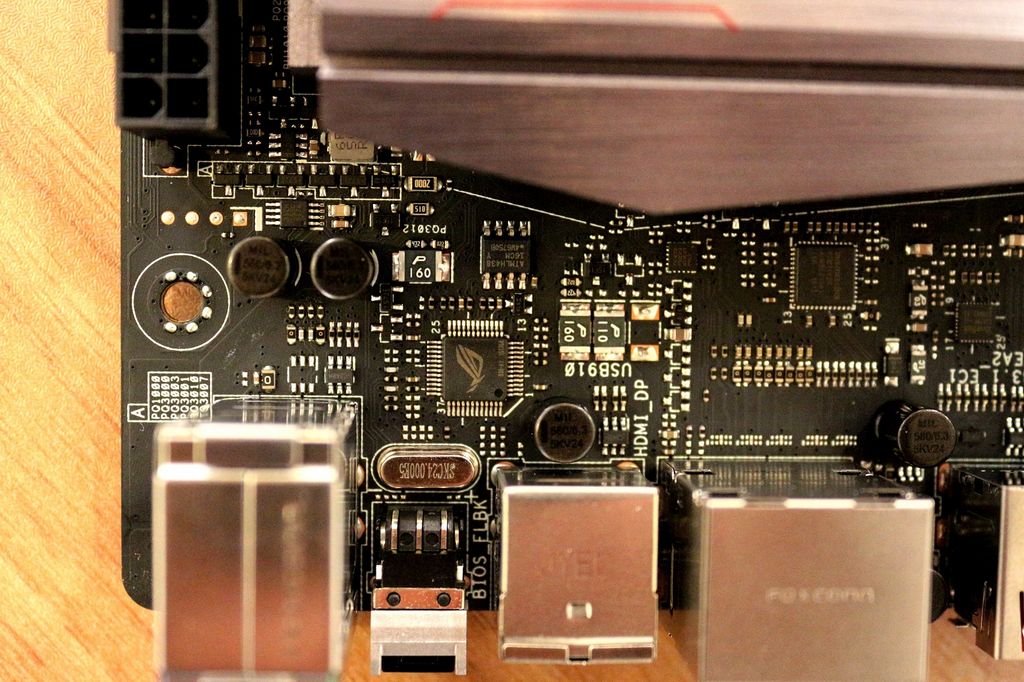

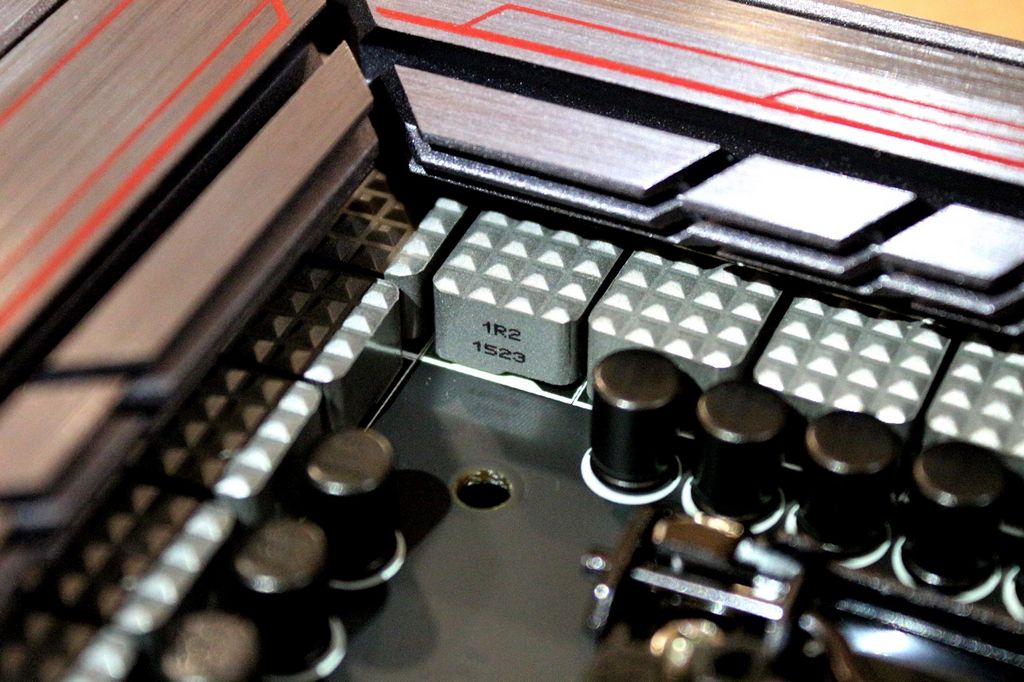

با نگاهی دقیق تر به مدار تغذیه متوجه وجود چوک های سری نظامی مشابه با مادربورد SABERTOOTH Z97 MARK 1/USB 3.1 در این بورد می شویم . از ویژگی های این چوک های خاص،کار کردن به صورت 13.6% خنک تر و در مقایسه با مدل های رایج و طول عمر و کارایی بسیار بالای آن است. همچنین استفاده از خازن های 10k Black Metallic Cap نیز تضمینی دیگر برای پایداری و دوام این مادربورد در شرایط دمایی نا مناسب یا اورکلاکینگ بالا است که از ویژگی های این خازن ها 20 درصد تحمل دمایی بیشتر 5 برابر طول عمر بیشتر نسبت به مدل های رایج است، که مجموعاً 1+10 فاز برای مدار تغذیه درنظر گرفته شده است، پس نباید نگران بروز مشکل باشیم!

خوب، حال نگاهی به درگاه های ذخیره سازی می اندازیم!

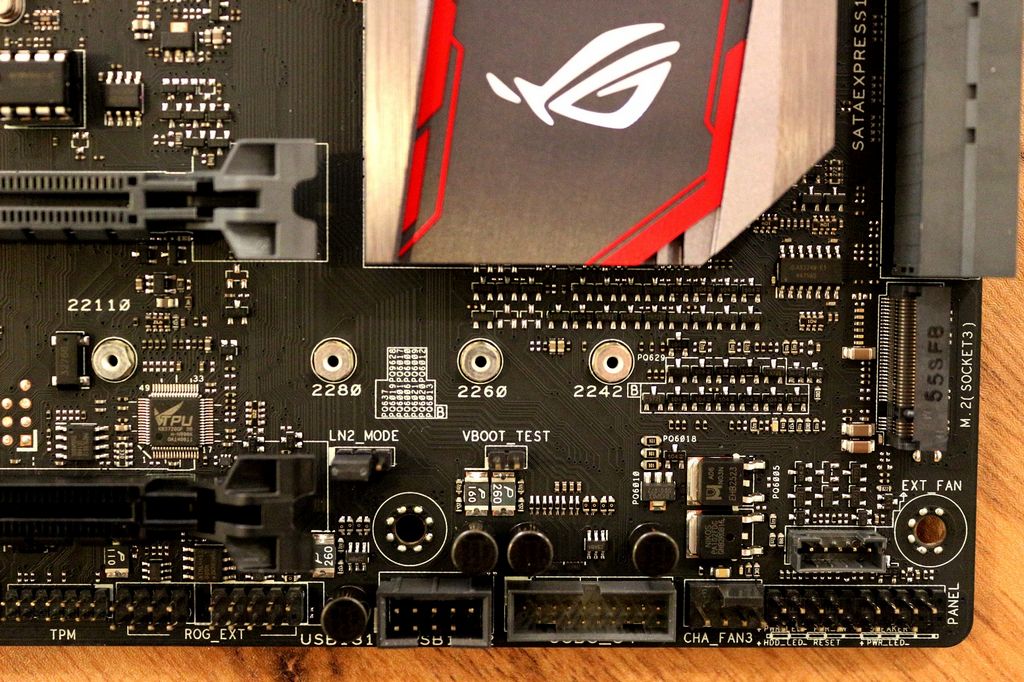

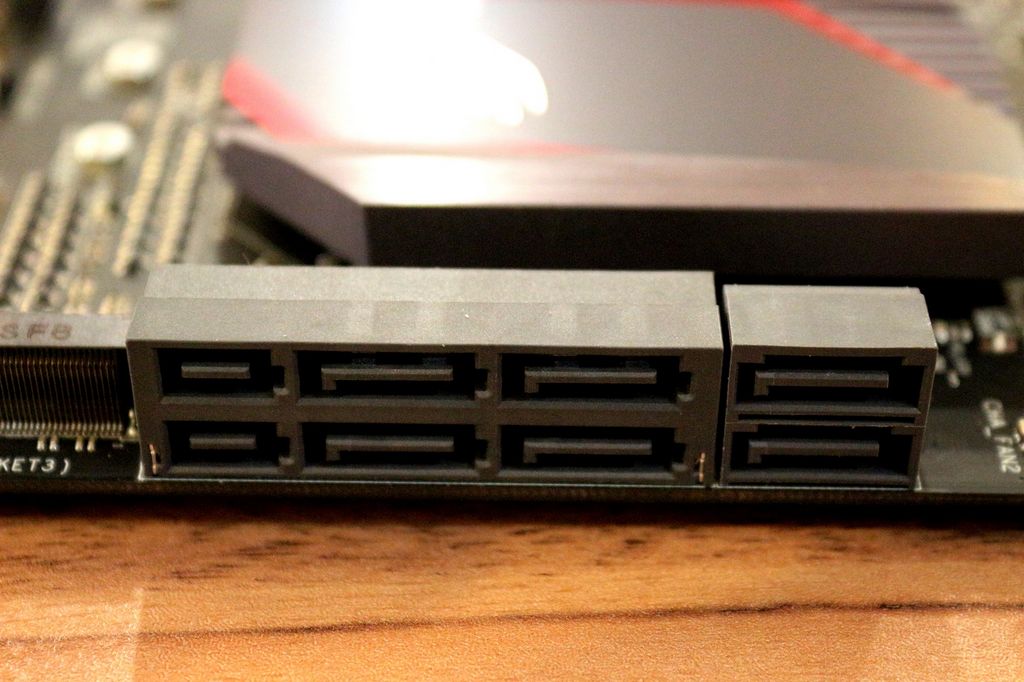

یک سوکت M.2، دو پورت SATA Express و دو پورت SATA 6GB برای اتصال ذخیرسازهای پرسرعت در این برد تعبیه شده است.

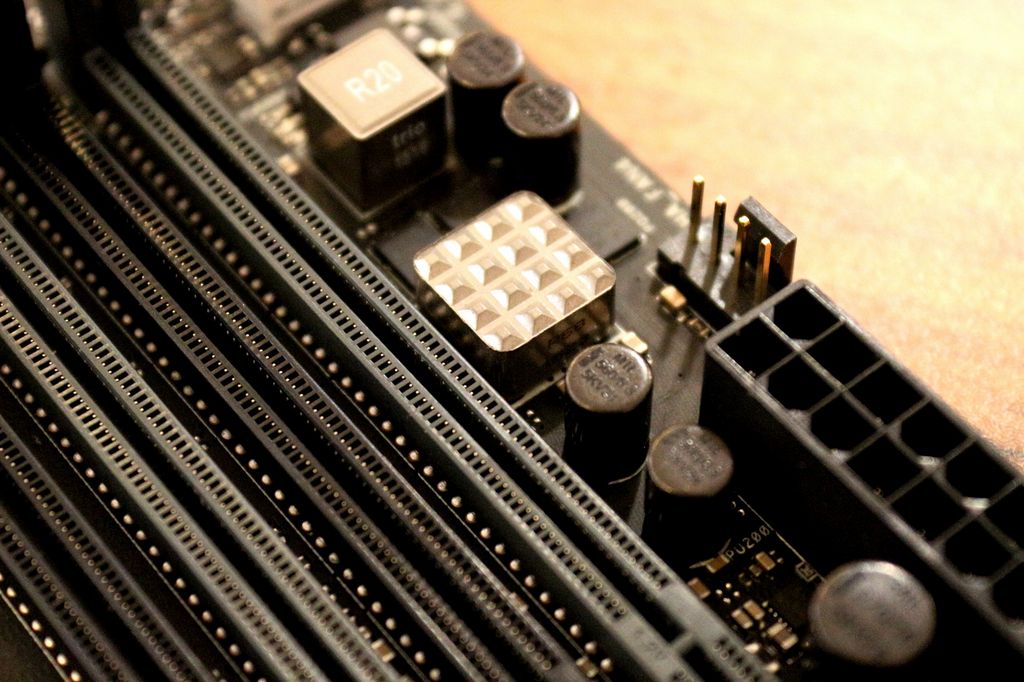

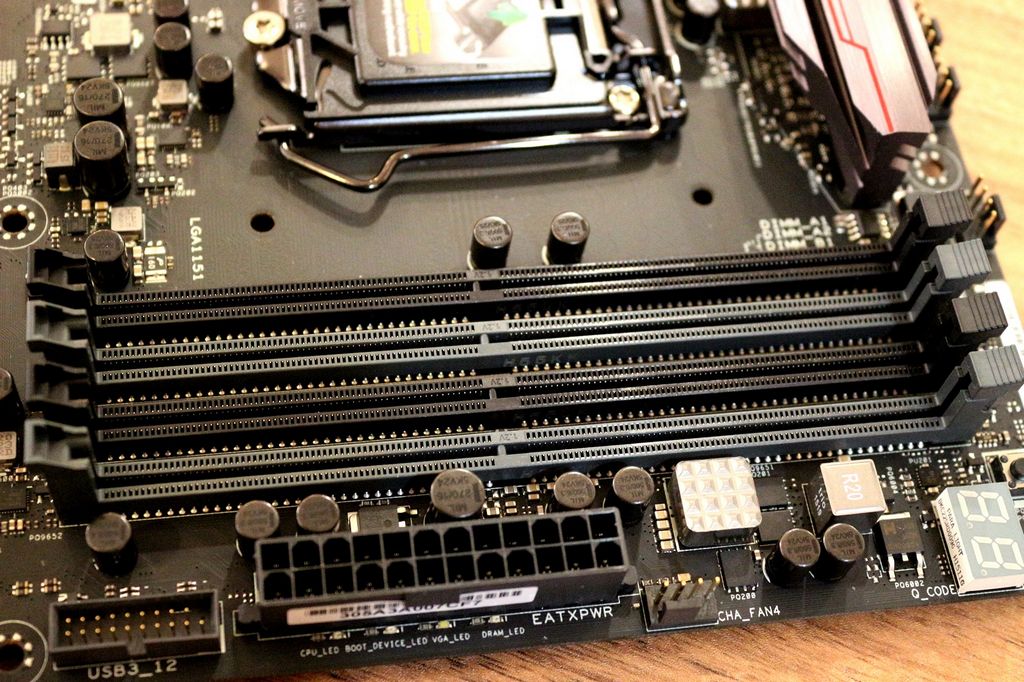

چهار اسلات حافظه DDR4 به رنگ های مشکی و طوسی وجود دارد که تا سرعت 3400MHz در حالت اورکلاک شده قابل استفاده است.

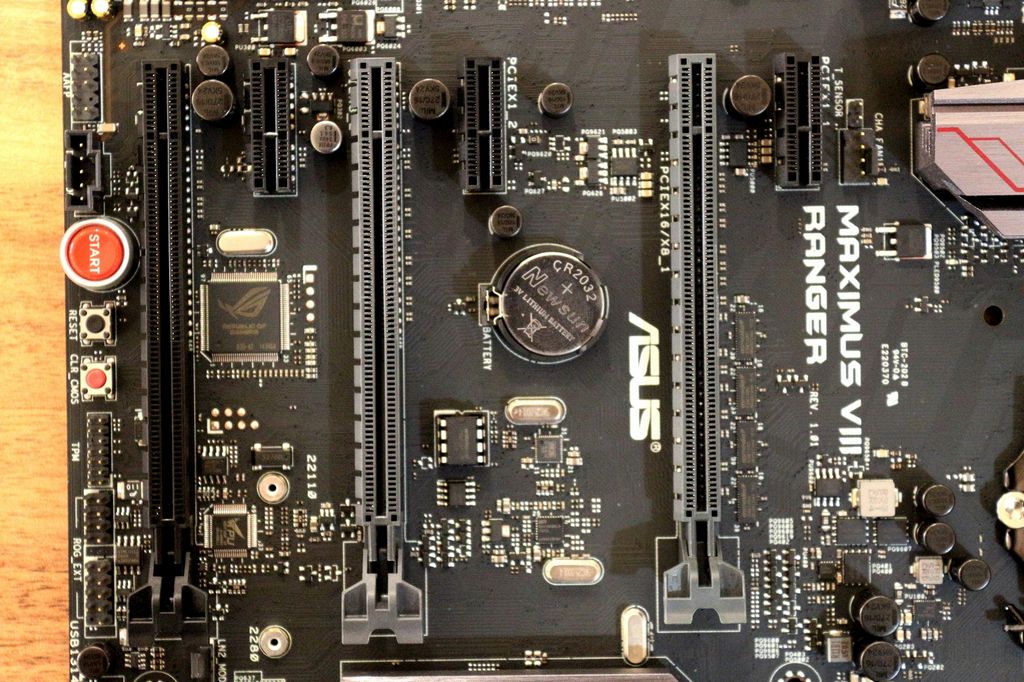

اسلات های PCI Express موجود در این بورد شامل یک اسلات PCIe 3.0 X16/8، یک اسلات PCIe 3.0 X8، یک اسلات PCIe 3.0 X4 و سه اسلات PCIe 3.0 است.

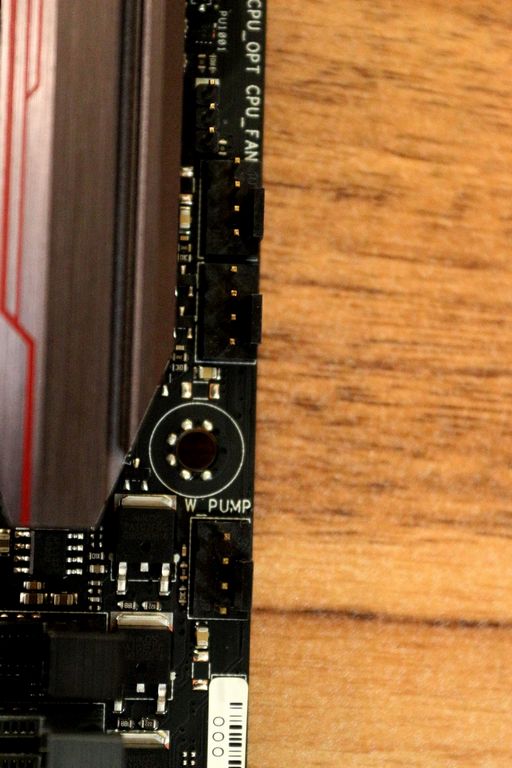

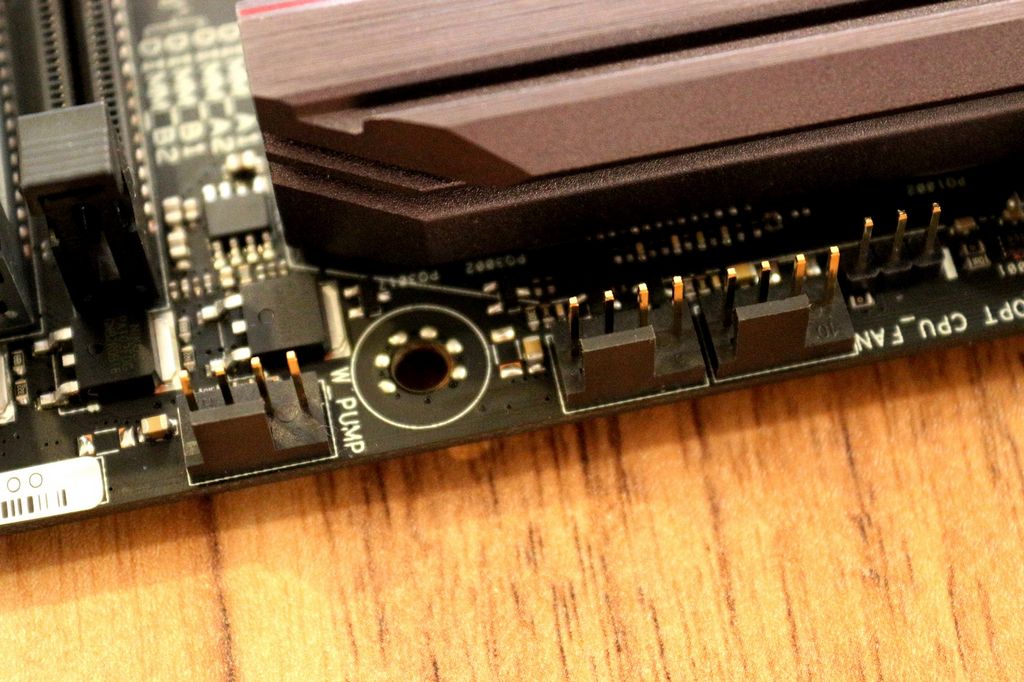

از نکات قابل توجهی که در این بورد می توان به آن اشاره کرد تعداد 7 فن کنترلر است که همگی آنها قابل برنامه ریزی و تنظیم با نرم افزار ایسوس یا در بایوس هستند، یکی از این فن کنترلرها مخصوص کنترل میزان بازده و چرخش واتر پمپ طراحی شده که با سادگی در محیط بایوس و ویندوز قابل برنامه ریزی است.

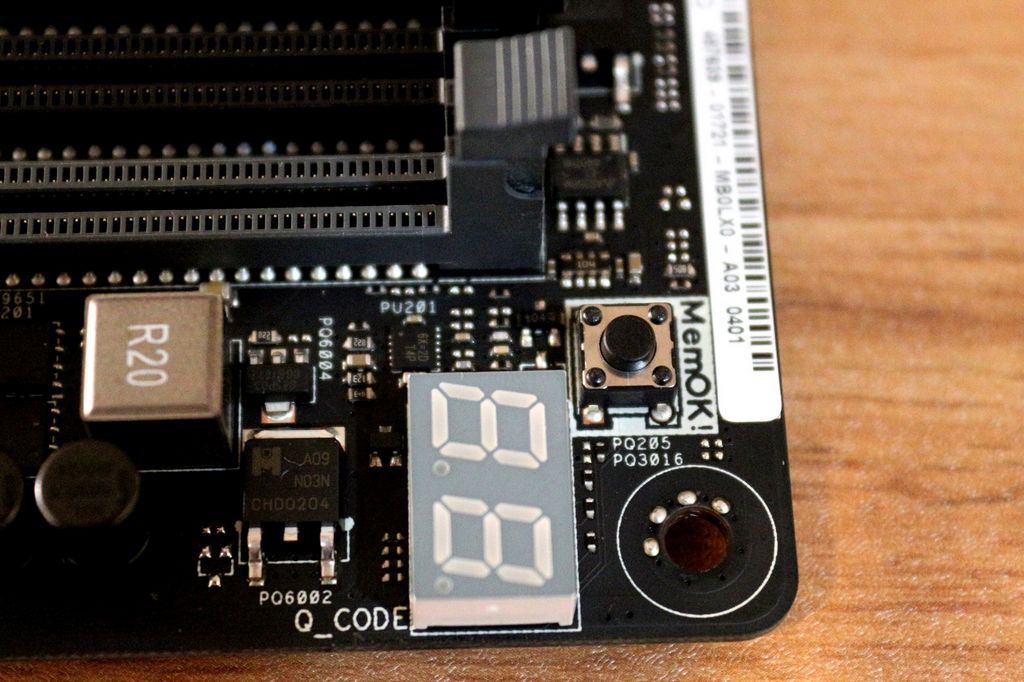

تعداد 4 کلید هم روی بورد برای روشن/خاموش کردن، ری استارت، پاک کردن CMOS و دکمه MemOK وجود دارد.

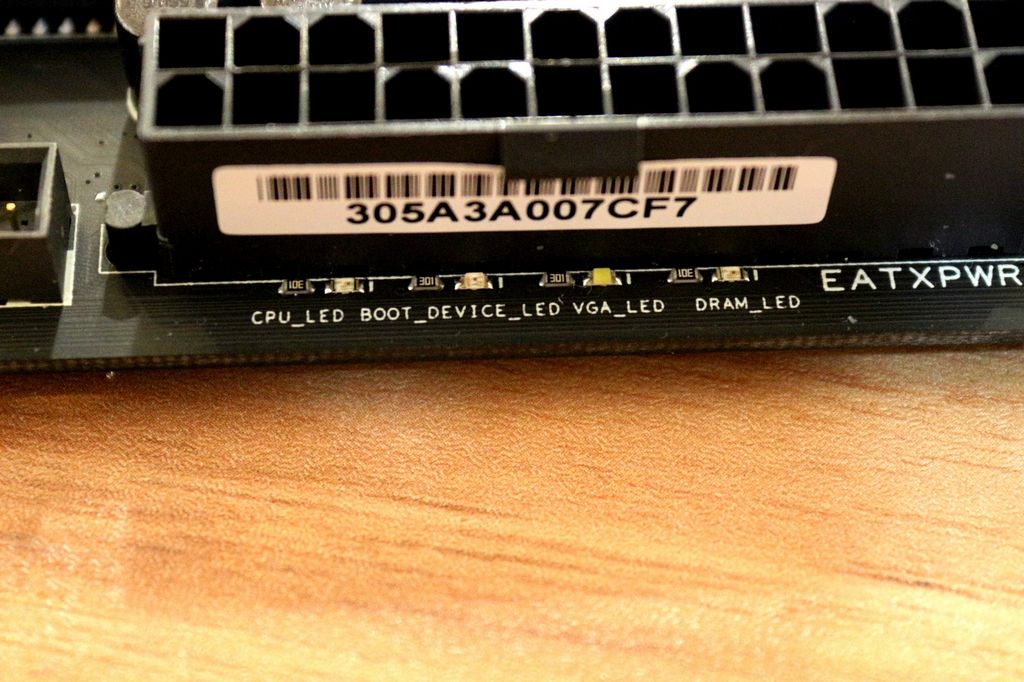

در بالا سمت راست بورد که دیباگر وضعیت لحظه به لحظه بورد را گزارش می دهد. همچنین 4 LED کنار سوکت 24 پین وضعیت کار هر قطعه (CPU, Boot Dvice, VGA, DRAM) در زمان POST را گزارش می دهد.

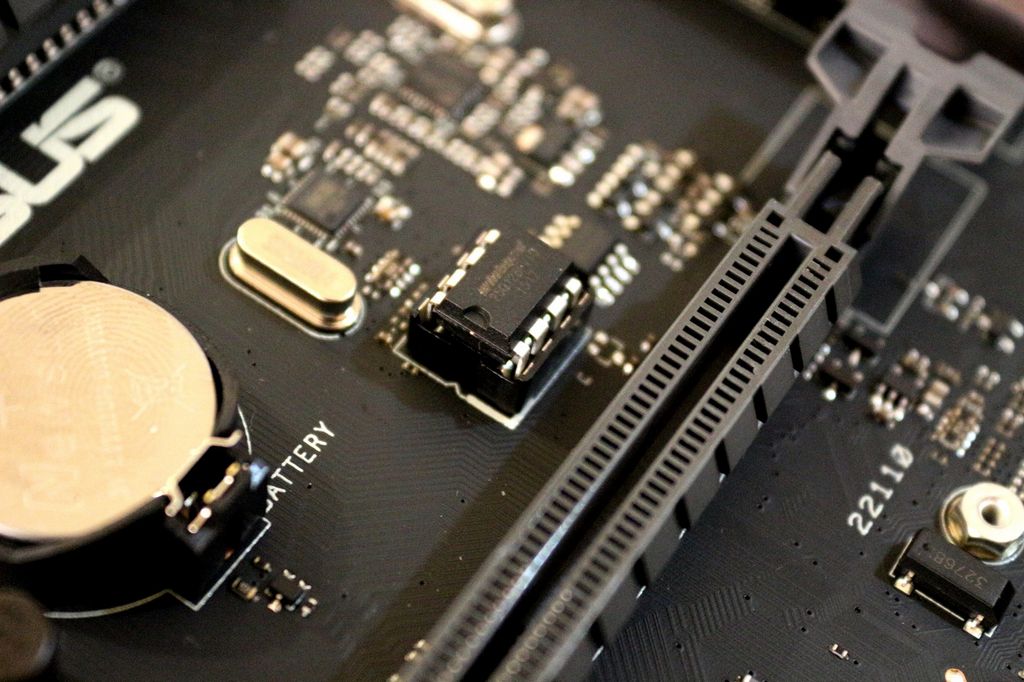

همچنین برای این بورد 2 بایوس درنظر گرفته شده است که در تصویر زیر ملاحظه می کنید.

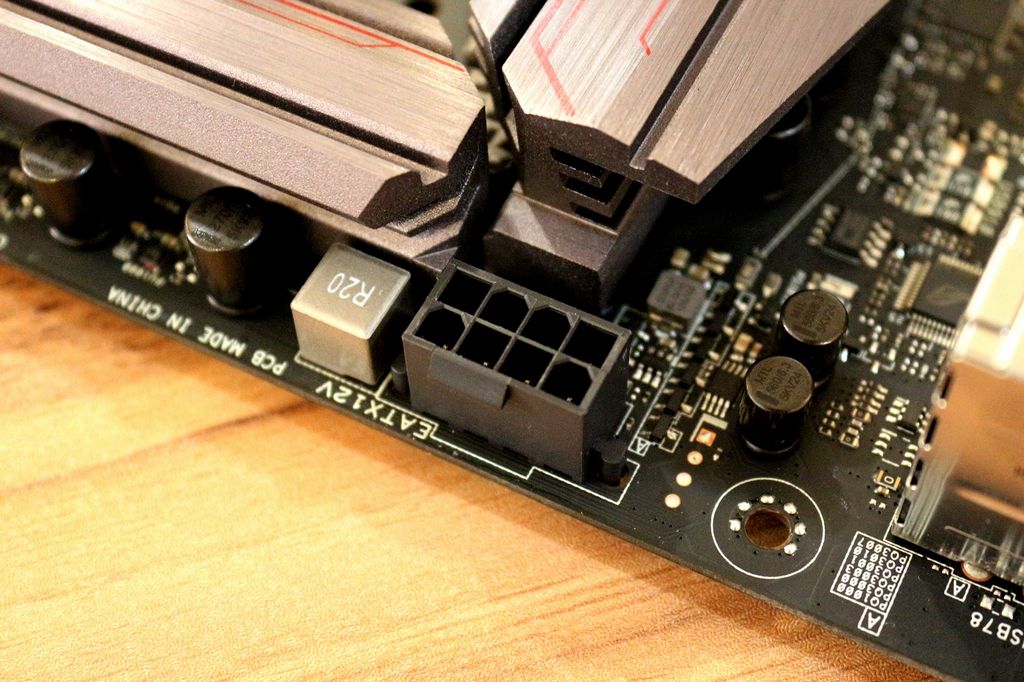

این بورد دارای یک ورودی 24 پین و یک 8 برای تامین برق مورد نیاز قطعات روی مادروبرد و پردازنده است.

ورودی خروجی های روی بورد نیز شامل لیست زیر است:

در پنل پشت این بورد ورودی خروجی نیز زیر وجود دارد:

 درون جعبه نیز یک دفترچه راهنما، DVD درایور ها و نرم افزار ها، استیکر فلزی ROG، پنل پشتی مادربورد، 4 عدد کابل SATA، ROG Labels، SLI Bridge، CPU Installation tool، ROG Sticker، پیچ و مهره اتصال M.2 و یک Q-Connector وجود دارد.
