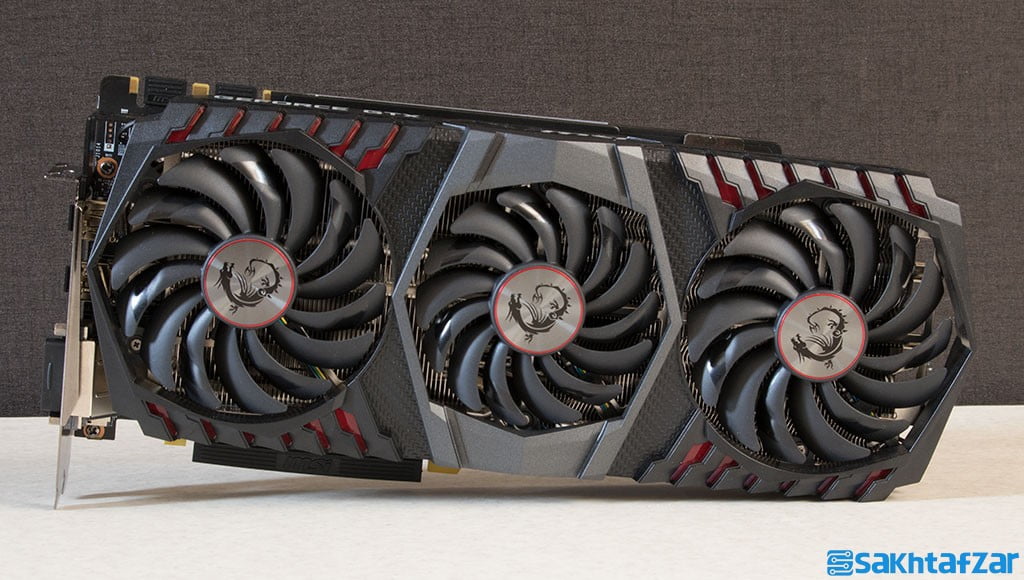

اختصاصی: بررسی کارت گرافیک MSI GTX 1080 Ti Gaming X Trio

برای برتری در بازار کارت گرافیک، همیشه رقابتی سخت در میان برند های شماره یک، در جریان بوده است. در این میان، شرکت MSI، که بخشی از شهرتش را مدیون خط تولید کارت های گرافیک پر طرفدار خود است، از پیشتازان این عرصه به شمار می رود. این شرکت همیشه تلاش می کند این محبوبیت را در طراحی و تولید کارت های گرافیک خود، در رده های مختلف کاربری حفظ کند. کارت گرافیک، به غیر از ارائه راندمان خوب در بازی های ویدیویی و یا رندرینگ، می بایستی مجهز به خنک کننده ای قدرتمند و در عین حال بی صدا باشد تا کاربر بتواند در آرامش، تحت هر شرایطی از آن به خنک ترین شکل ممکن استفاده کند. شرکت MSI در این زمینه نیز از جمله پرچمداران سازندگان خنک کننده های قدرتمند و بی صدا برای کارت گرافیک است.

کارت گرافیک MSI GTX 1080 Ti Gaming X Trio که امروز به بررسی آن در اتاق تست سخت افزار خواهیم نشست ترکیبی از قدرت خنک کنندگی کولر اختصاصی ام اس آی با راندمان بالای پردازنده گرافیکی اورکلاک شده GP102 است و درخشش رنگین کمانی از دیودهای نوری RGB است.

معماری ساخت

بیش از یک سال از ورود خانواده پاسکال به بازار می گذرد. چیپ ست گرافیکی GP102 کارت گرافیک GTX 1080 Ti بر پایه معماری 16 نانومتری پاسکال و توسط شرکت TSMC ساخته شده است.

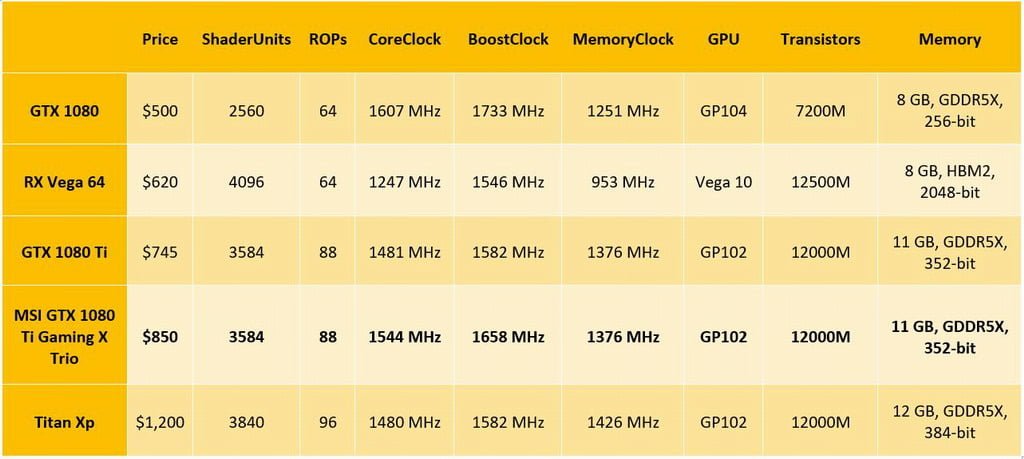

این چیپ ست مشابه چیپ ست استفاده شده در کارت های TITAN X پاسکال است و مجهز به تعداد 3584 هسته Cuda است. پهنای باند 1080 Ti برابر 352 بیت و کمتر از تایتان ایکس است.  مجموع حجم حافظه نیز یک گیگابایت کمتر از تایتان ایکس برابر 11 گیگابایت است. کارت 1080Ti هم چنین یک خوشه ROP کمتر به نسبت تایتان ایکس دارد. این کاهش توانایی ها با افزایش فرکانس کاری جبران شده است تا 1080Ti با قدرت مناسبی وارد بازار شود. قیمت حدودی MSI GTX 1080 Ti Gaming X Trio معادل 850 دلار و در زمان نوشتن این مقاله در ایران 4.400.000 تومان است. البته دلیل این قیمت بالاتر نسبت به کارت رفرنس، کاملا قابل توجیه است. شرکت ام اس آی از همان کولر کارت گرافیک Lightening Z برای Gaming X Trio استفاده کرده است که مجهز به سه فن پر قدرت اما بی صدای Torx 2.0 است. ام اس آی همچنین نمای دلنشینی از LED RGB نیز برای آن در نظر گرفته است. با این تفاسیر این قیمت گذاری تقریبا منطقی برای این کارت به نظر می رسد.

بسته بندی

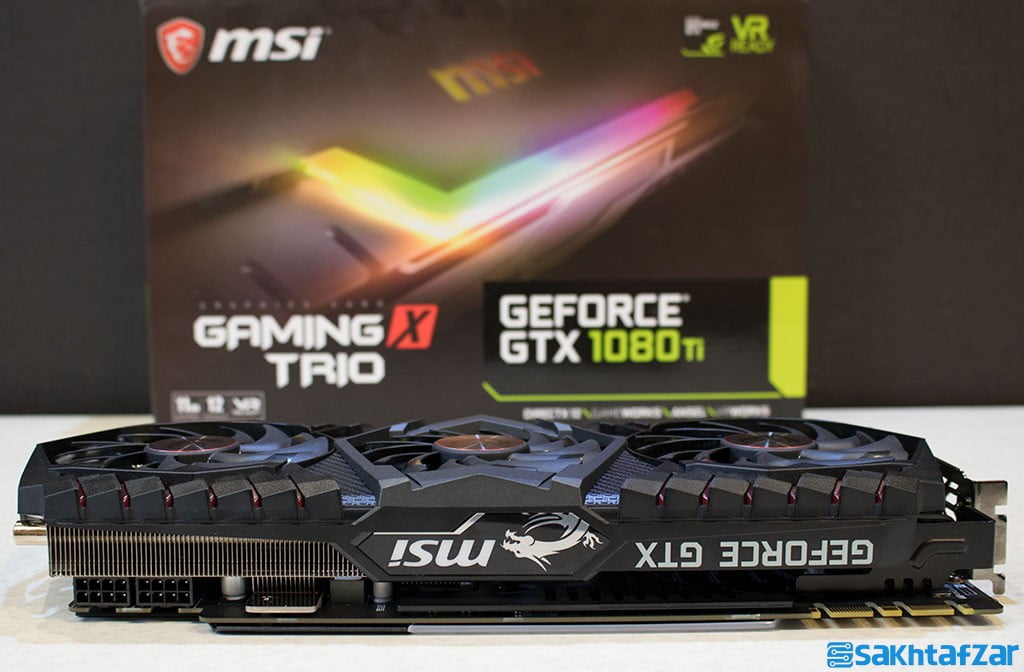

کارت MSI GTX 1080 Ti Gaming X Trio دارای جعبه و بسته بندی شکیل و زیباست. روی کارتن مشخصات اصلی مثل 11 گیگابایت حافظه رم، پشتیبانی از DX12 و دستگاه های واقعیت مجازی یا VR نوشته شده است. در پشت جعبه، امکانات نور پردازی Mystic Light، استفاده از فن های TORX 2.0 و مشخصات سینک خنک کننده از جمله مهمترین ویژگی های اشاره شده برای این کارت است.

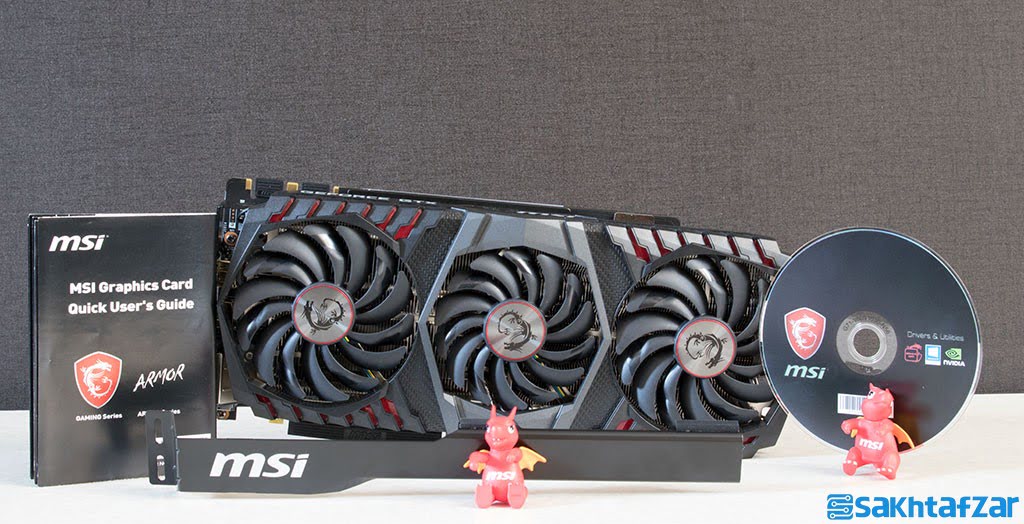

درون جعبه، یک عدد دیسک نوری درایور، یک نگه دارنده فلزی برای کارت گرافیک که MSI آن را LAN Party Guard نامگذاری کرده است، دفترچه و یک عدد مبدل کابل برق است.

ساختار و طراحی محصول

ابعاد این کارت گرافیک برابر 32.5 در 14 در 4.8 سانتیمتر و وزنی معادل 1.4 کیلوگرم دارد.

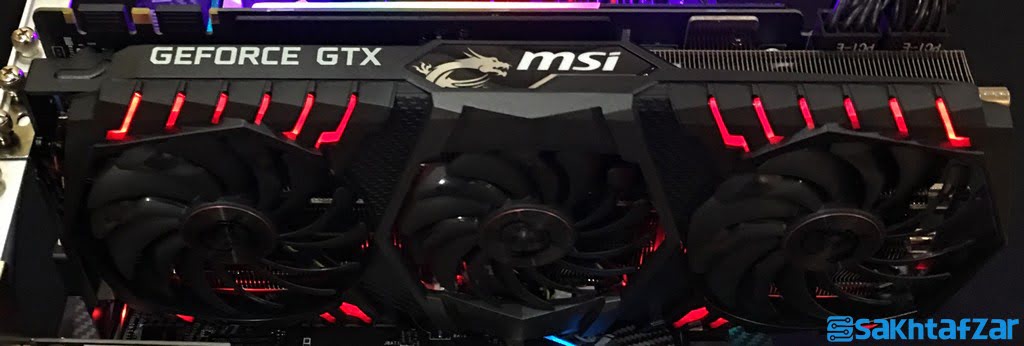

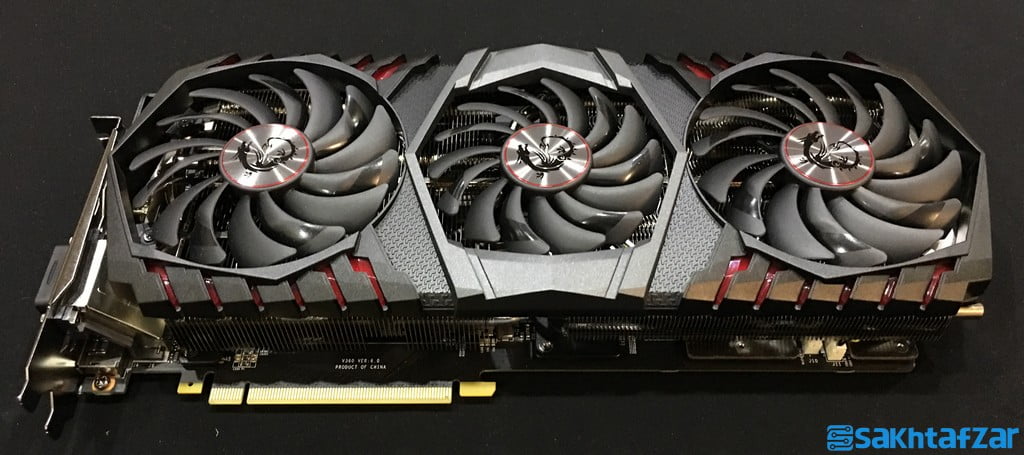

بدنه پلاستیکی آن کیفیتی خوب و بادوام دارد. طراحی کلی آن حس قدرت را منتقل می نماید. یکسری دیودهای نوری قرمز رنگ در اطراف فن های چپ و راست قرار دارند. حالت نمایشی این دیودها را می توان به کمک نرم افزار Mystic Light کنترل کرد.

 با توجه به وجود فن آوری نورپردازی RGB در این کارت گرافیک، ای کاش این دیودهای نوری تک رنگ قرمز نیز از نوع RGB بودند. همچنین به عقیده نگارنده، اگر نوشته های GeForce GTX و MSI روی کارت نیز همراه با بکلایت و نور پردازی RGB می بودند، ظاهر به مراتب زیباتری به این کارت گران قیمت می دادند (البته در کل طراحی کارت گرافیک خوب است).

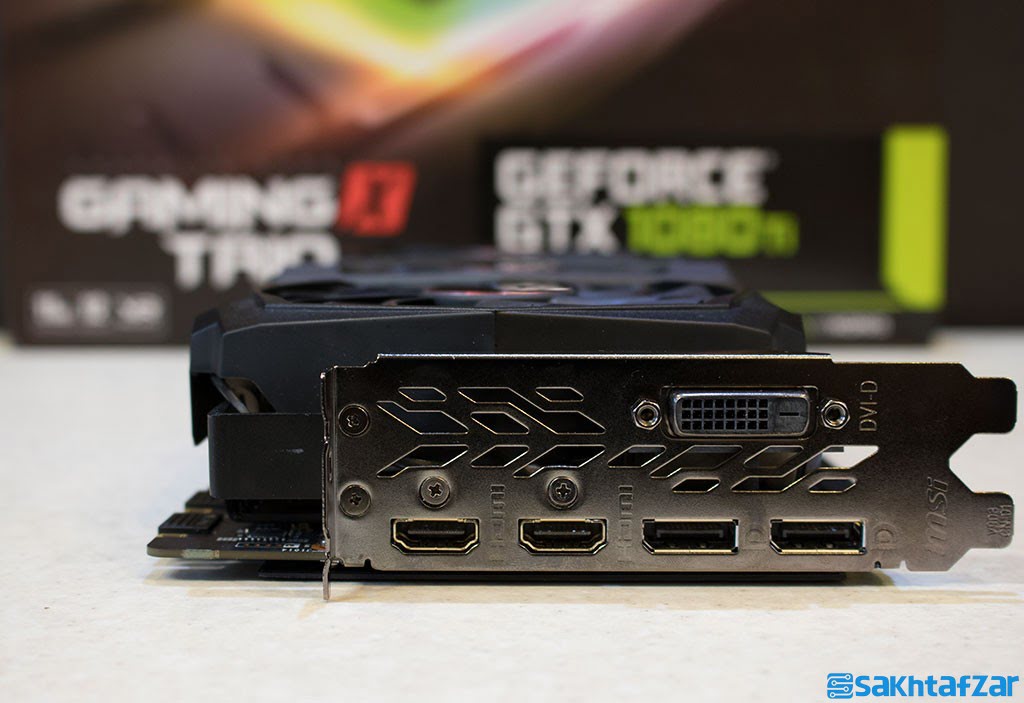

خروجی های تصویری این کارت شامل یک Dual Link DVI، دو کانکتور Display Port 1.4 و یک جفت HDMI 2.0 می شود.

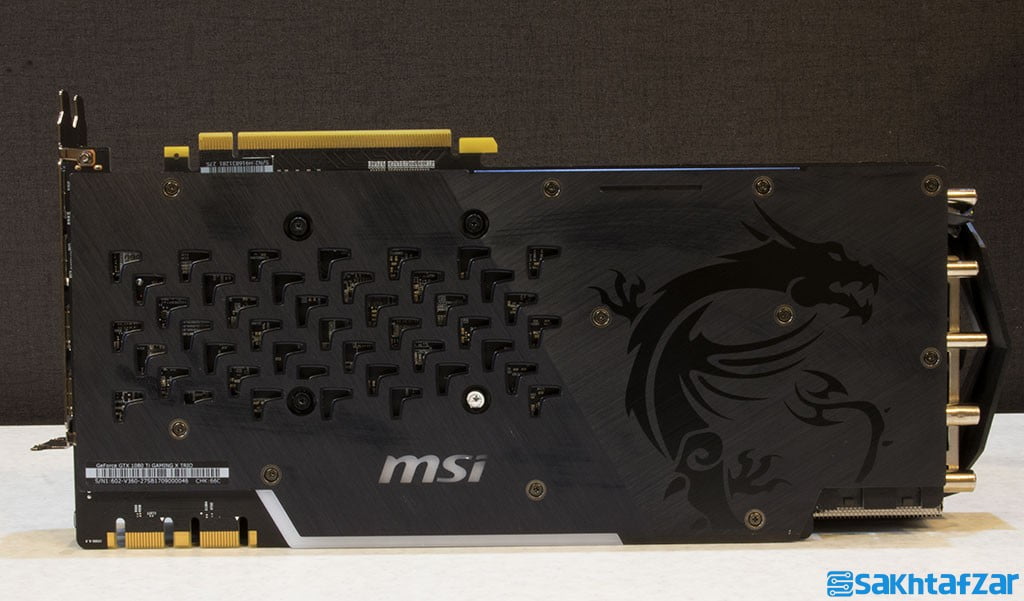

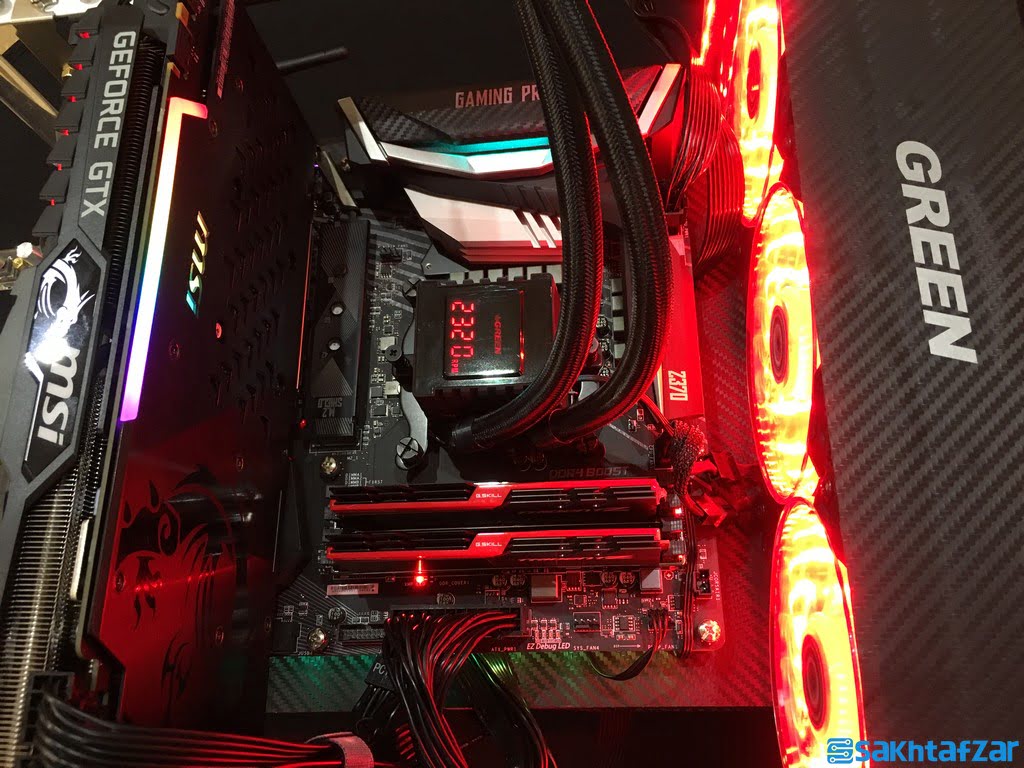

پشت کارت، مجهز به یک بک پلیت فوق العاده با کیفیت فلزی است که بخش هایی از آن به صورت لیزری حکاکی شده است. آرم اژدهای MSI به خوبی روی آن نمایان است. سوراخ های تهویه و همچنین نام MSI که دارای نور پس زمینه RGB است به زیبایی این بک پلیت افزوده است. باریکه نازکی از Strip LED RGB به صورت رنگین کمانی یا Addressable در لبه این بک پلیت کار گذاشته شده است. این نوار RGB بسیار شبیه نورپردازی RGB مورد استفاده در رم های RGB شرکت G.SKILL است. خیلی نورانی نیست که توی چشم بزند، اما صفحه مات دلنشینی از رنگ های مختلف را ایجاد می کند. اگر در سیستم خود از رم های RGB جی اسکیل استفاده می کنید، این کارت گرافیک، قطعا یک Must Have برای تکمیل نورپردازی سیستم شما خواهد بود. تنها موردی که می توان اشاره کرد اینکه ای کاش MSI کمی این Strip را طولانی تر می گرفت تا طول کارت را کامل بپوشاند. اگر این کارت انجام می شد، زیبایی آن در نظر بیننده دو چندان می گشت.

سخت افزار

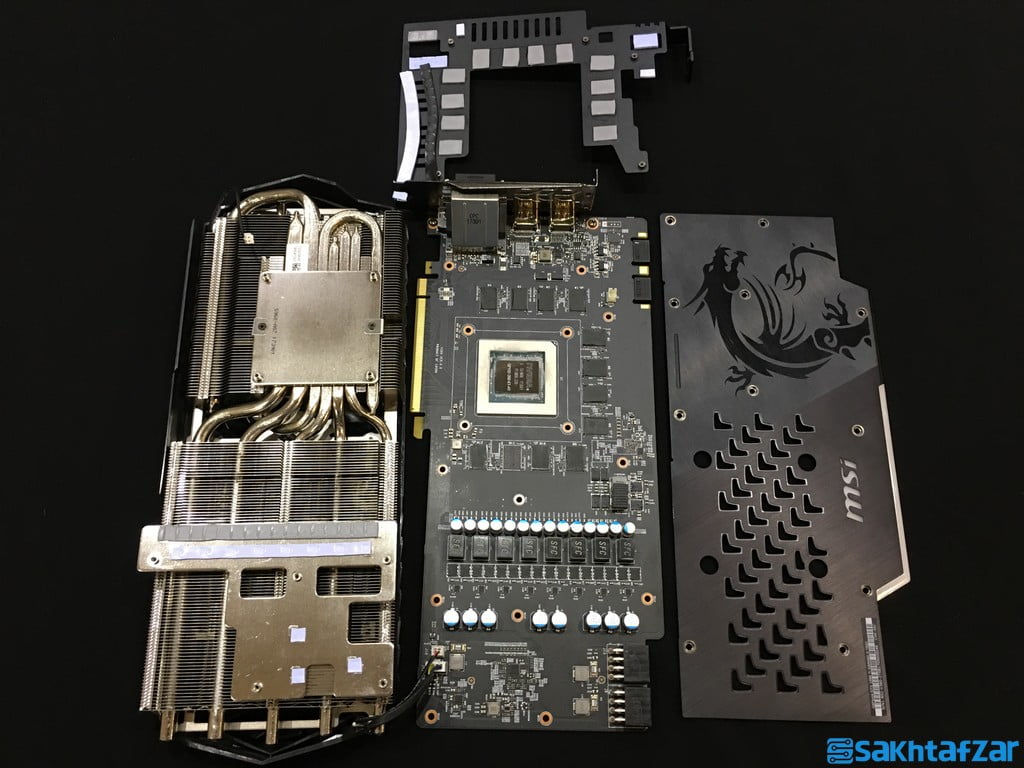

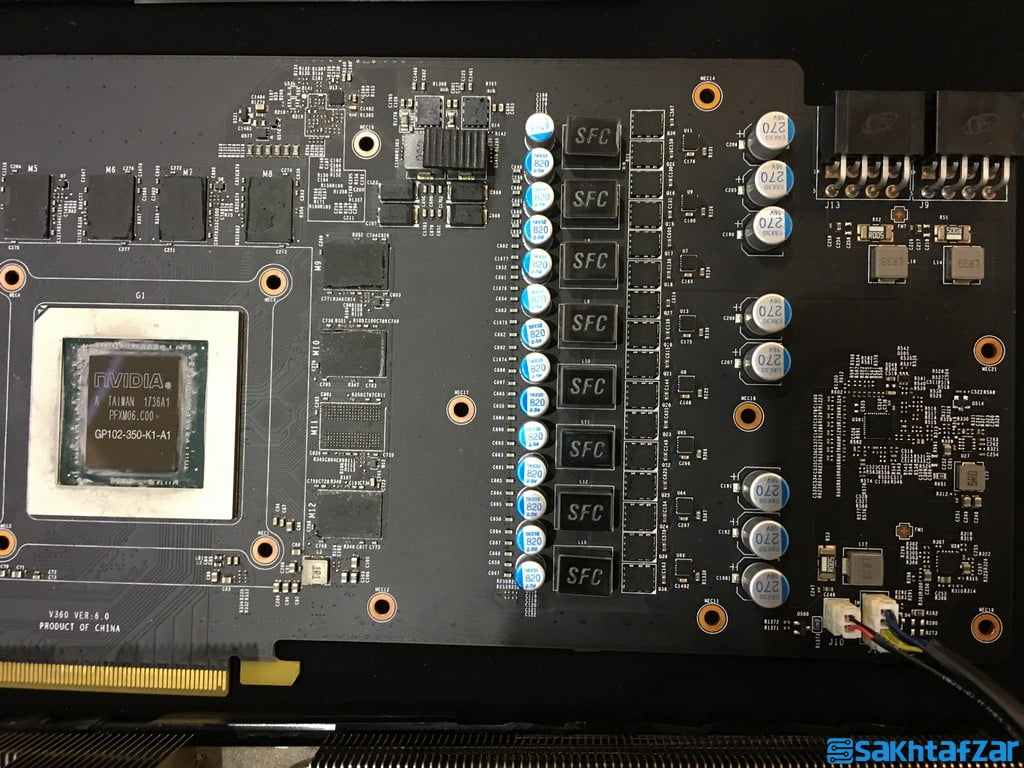

با برداشتن اجزای کارت گرافیک به مدار چاپی آن می رسیم که بسیار شبیه مدار مورد استفاده در کارت GTX 1080 Ti Gaming X است.

برق مورد نیاز این کارت توسط دو ورودی PCIe هشت پین تامین می شود. هشت فاز بخش رگولاتوری برق ورودی GPU و دو فاز مسئولیت تنظیم برق ورودی حافظه های گرافیک را بر عهده دارند. کنترلر NCP81274 ولتاژ ورودی GPU را مدیریت می کند. توان مصرفی این کارت نزدیک به 285 وات است که برای آن بهتر است حداقل از یک پاور 650 واتی استفاده کنید.

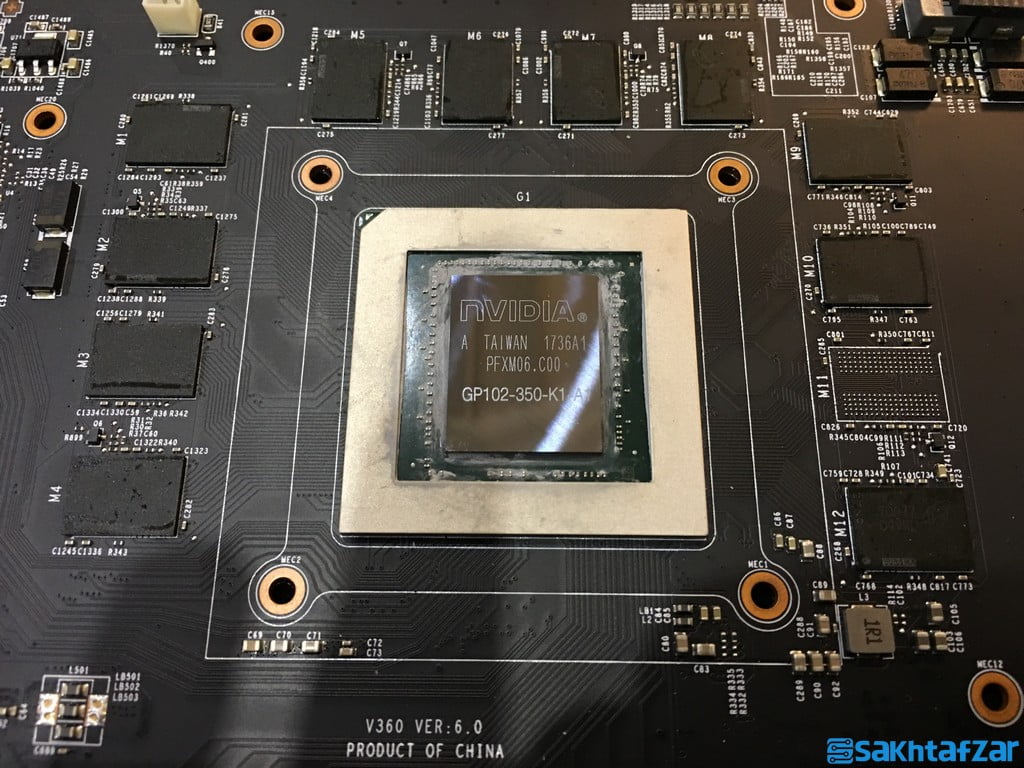

چیپ ست گرافیکی GP102 ساخت شرکت تایوانی TSMC مجهز به 12 میلیارد ترانزیستور در تصویر نمایان است، دور تا دور این GPU را تعداد 11 حافظه GDDR5X ساخت مایکرون  فرا گرفته اند.

خنک کننده

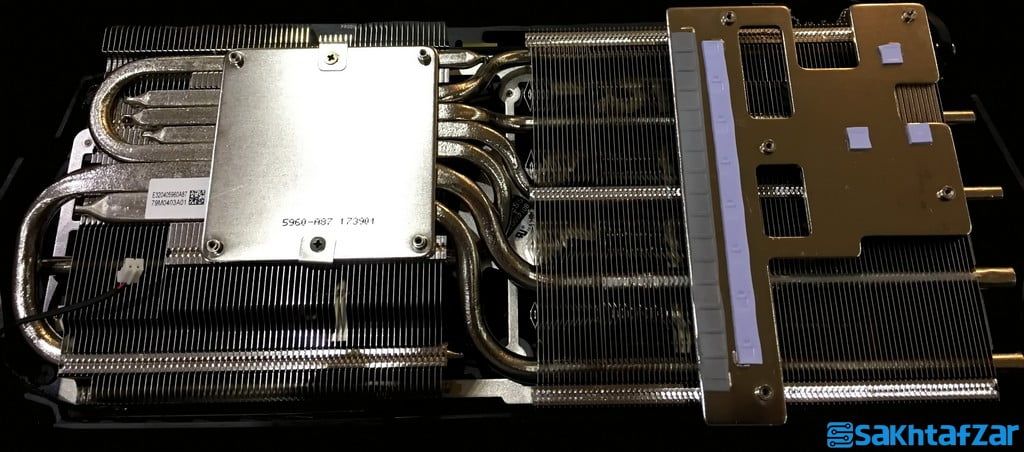

کولر بزرگ در تصویر،MSI GTX 1080 Ti Gaming X Trio را به یک کارت گرافیک 2.5 اسلاته تبدیل کرده است. پیشتر اشاره کردیم این کولر قدرتمند مشابه کولر مورد استفاده در کارت پر طرفدار Lightening Z است، که امتحان خود را به خوبی پس داده است. شش لوله انتقال حرارت مسی با روکشی از نیکل در تماس با بخش های حیاتی شامل GPU و VRAM، آنها را به خوبی پوشانده است و می تواند از پس خنک کنندگی آنها برآید. سه فن TORX 2.0 که دو عدد از آنها 10 سانتیمتری و وسطی، 9.2 سانتی متری است وظیفه خنک سازی برج های این کولر را بر عهده دارند. عملکرد این فنها به قدری بی صدا است که در حداکثر RPM نیز به سختی می توان نویز آنها را شنید. در حالت بیکاری دمای چیپ ست کارت گرافیک زیر 40 درجه است. در اغلب بازی ها، فنهای گرافیک خاموش بودند و عملکرد 0dBA داشتند. به لطف قدرت این کولر، دمای GPU این کارت حتی تحت لود کامل بین 60 تا 70 درجه سانتیگراد بود.

معرفی سیستم تست

پردازنده Intel Core i7 7700K

از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 4 هسته و 8 رشته پردازشی، حدکثر فرکانس کاری 4.5 گیگاهرتز، حداکثر توان مصرفی 91 وات و مقدار 8 مگابایت حافظه نهان Level3 اشاره کرد

مادربرد MSI Z270 GAMING M7

مادربرد گیمینگ از ام اس آی با کیفیت ساخت بالا و امکانات عالی برای راه اندازی یک سیستم گیم قدرتمند. استفاده از سوکت 1151 و چیپ ست Z270 به همراه فرکانس حافظه 4133 مگاهرتز در حالت اورکلاک، سینک های حرارتی کارآمد، وجود خروجی ها و ورودی های کامل، نرم افزارهای جانبی کامل برای مدیریت بهتر سیستم، نورپردازی زیبا، قابلیت اورکلاک بالا و دریافت بیش از 20 جایزه و نشان برتر تنها بخشی از ویژگی های این مادربرد است.

کارت گرافیک MSI GTX 1060 ARMOR 6G OC

این کارت گرافیک با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوعGDDR5، حداکثر فرکانس حافظه تا 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در دقت 1080 پیکسل بازی ها را به خوبی اجرا کنند. این کارت می تواند در این دقت و حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد. این کارت گرافیک توسط شرکت MSI در اختیار ما قرار داده شده است.

حافظه G.Skill Trident Z

این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. کیت مورد استفاده 2 ماژول 8 گیگابایتی DDR4 است که با فعال کردن XMP از حداکثر فرکانس کاری 3600 مگاهرتز با زمان تاخیر CL16 بهره می برد. این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP850B-OCPT

نسل جدید پاور های پلاتینیومی خانواده Overclocking Evo شرکت گرین است. این پاور از یک ریل پرقدرت 12 ولت 70 آمپری بهره می برد، که به لطف مبدل‌ DC-DC برای ایجاد ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه، باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این پاور می شود. امکان تحقق عملی Zero Voltage Switching در بخش ورودی این پاور به کمک توپولوژی Half-Bridge در کنار مبدل LLC Resonant ایجاد شده است تا حامل‌های EMI ،RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی افزایش یابد. حالت Fan-Less بودن و استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز بسیار کم از دیگر امکانات آن به شمار می رود. این پاور توسط شرکت گرین برای سیستم تست در اختیار ما قرار داده شده است.

خنک کنند Green Glacier 360-EVO

واتر کولر شرکت پردیس صنعت سیاره سبز (گرین) است که در حال حاضر از پر فروش ترین واتر کولر های بازار ایران است. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 360 میلیمتری آلومینیومی، استفاده از سه فن 12 میلیمتری کم صدا مجهز به دیودهای قرمز با طول عمر 100 هزار ساعت، واتر پمپ بلبرینگ سرامیکی قدرتمند بی صدا با طول عمر 80 هزار ساعت، واتر بلاک کاملا مسی مجهز به نمایشگر نشان دهند دمای کولانت و دور پمپ اشاره کرد. این رادیاتور برای تست توسط دفتر گرین در اختیار ما قرار داده شده است که تشکر ویژه داریم.

عملکرد

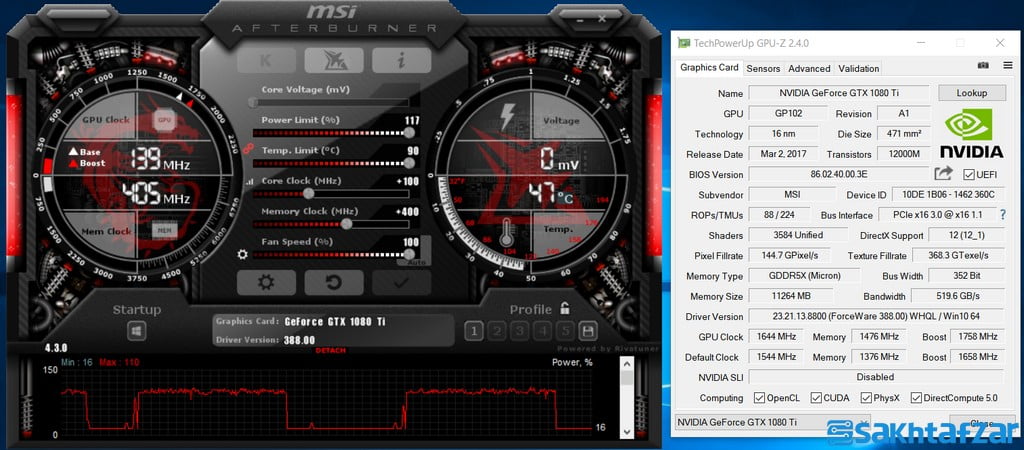

پرچمدار کارت های گرافیک nVidia در حالت پیش فرض صدر جدول را در همه تست ها از آن خود کرده است. اما این حد از کارایی به لطف اورکلاک اعمال شده توسط MSI بازهم افزایش قدرت را برای این کارت به ارمغان آورده است. بدین سبب حداکثر فرکانس Boost برای GPU برابر 1658 مگاهرتز است. ما نیز توانستیم با یک اورکلاک محدود، فرکانس GPU آن را با 100 مگاهرتز افزایش، به 1758 برسانیم.

فرکانس موثر حافظه گرافیک را نیز با 100 مگاهرتز افزایش به 1476 در حالت اورکلاک رساندیم. البته همچنان حافظه این کارت فضا برای اورکلاک بیشتر داشت ولیکن به این میزان اورکلاک بسنده کردیم.

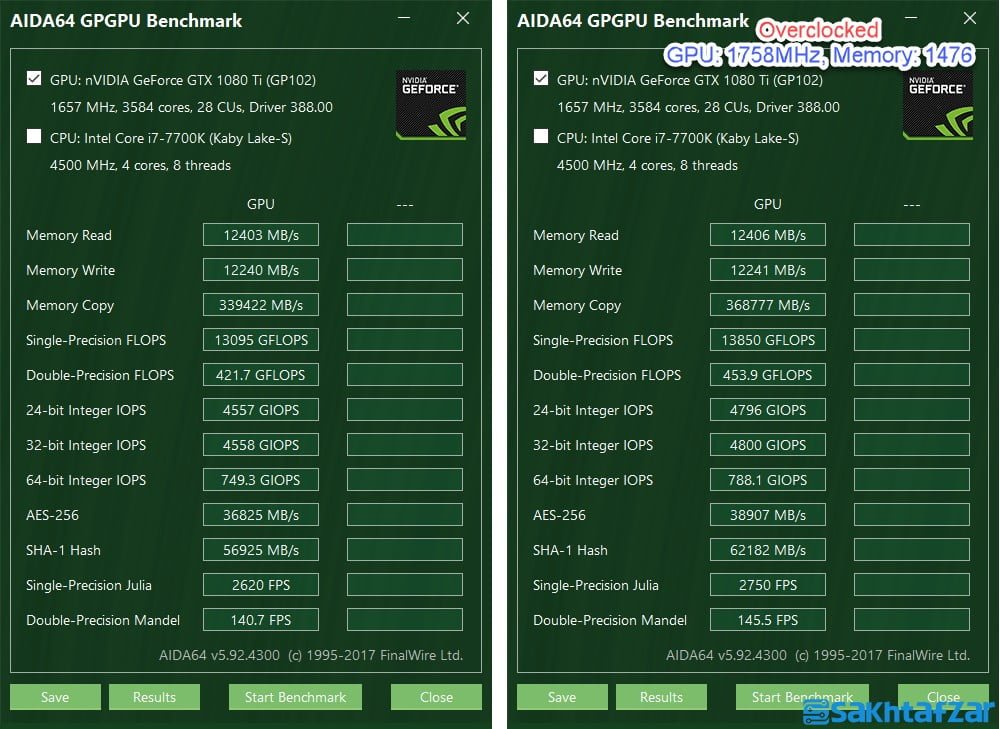

در تست GPGPU نرم افزار AIDA64 تفاوت قدرت حالت دیفالت با اورکلاک نمایان است.

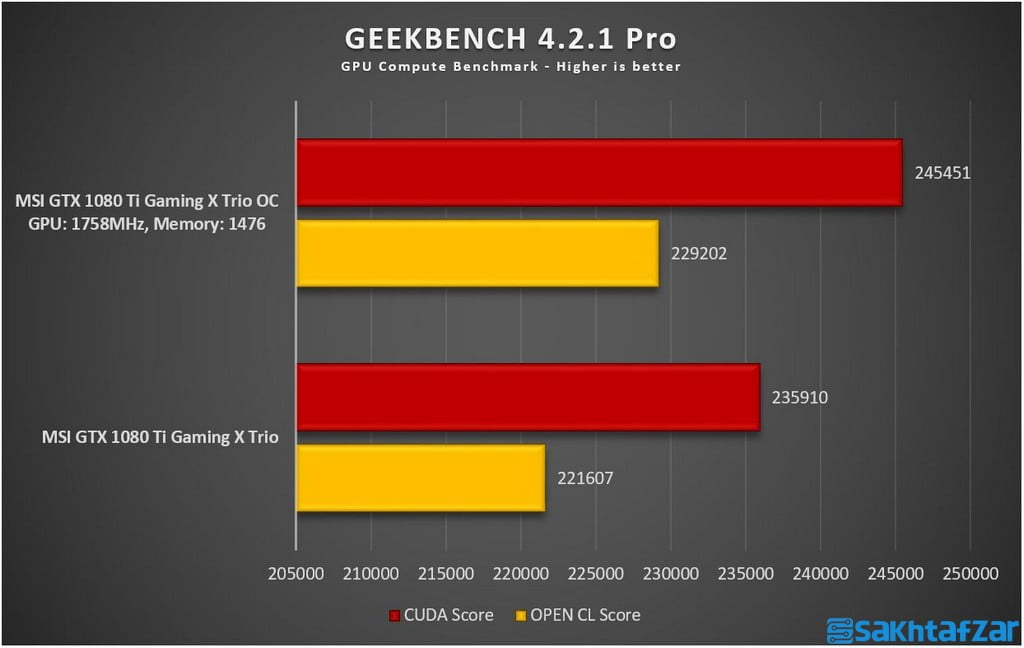

میزان قدرت این کارت در دو حالت پیش فرض و اورکلاک، در تست GPU Compute نرم افزار Geekbench در جدول فوق نمایش داده شده است. به سختی می توان کارت گرافیکی برای رقابت با این غول MSI پیدا کرد.

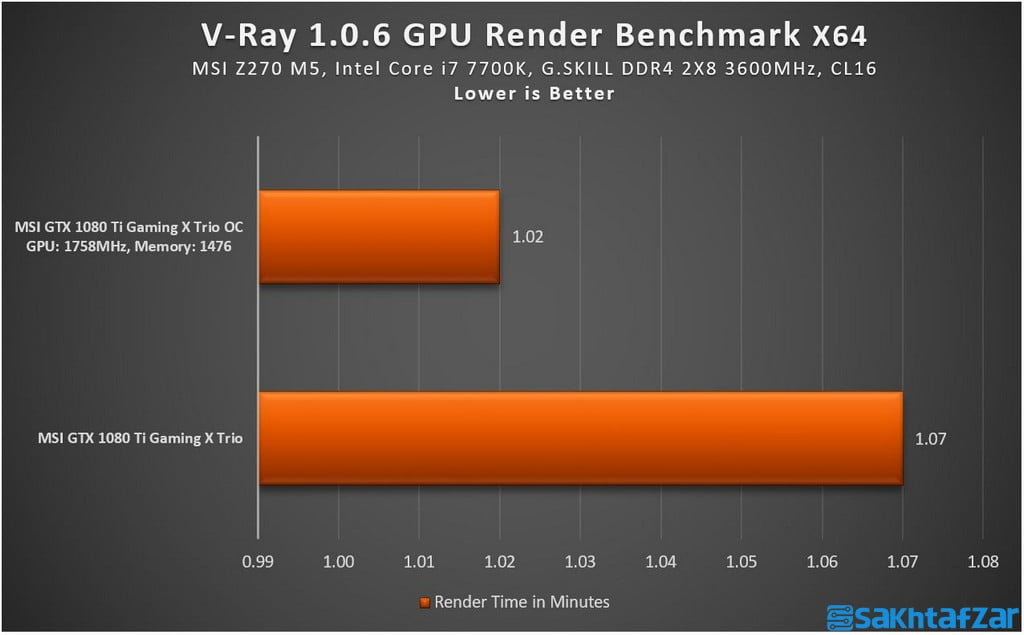

در تست رندر V-Ray به کمک پردازشگر گرافیک، سرعت رندر در جدول فوق ثبت است. این تست در دو حالت پیش فرض و اورکلاک تکرار گردیده است.

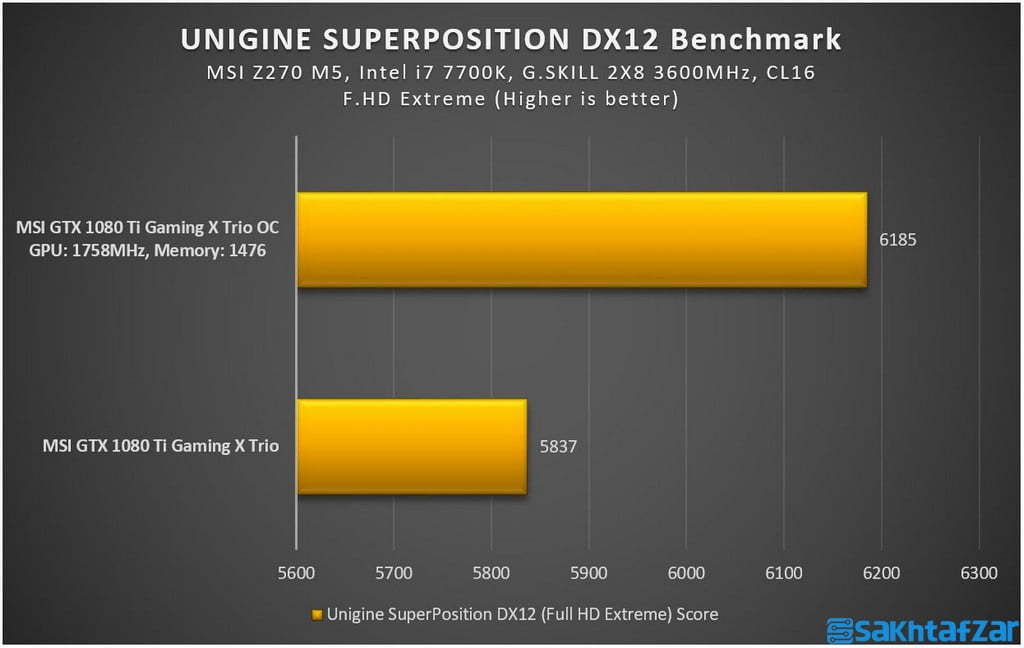

امتیاز فوق العاده 6185 در نرم افزار سنگین Unigine Superposition نیز به این کارت گرافیک، البته در حالت اورکلاک شده، اختصاص یافت.

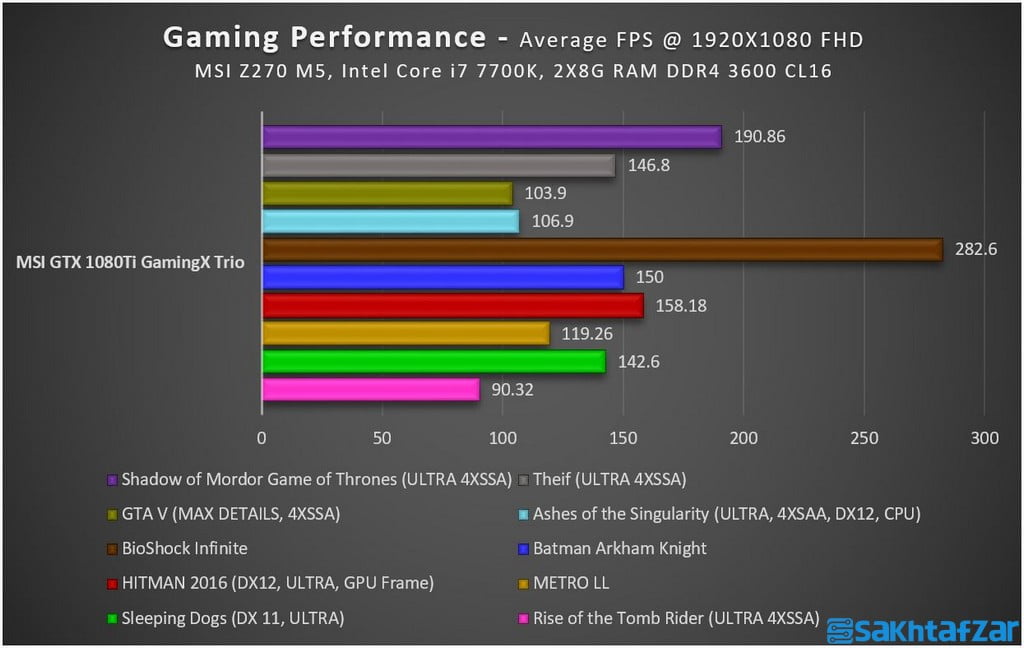

در غیاب مانیتور 4K، کلیه بازی ها را در دقت Full HD تست و نتایج را در جدول فوق ثبت کردیم. تقریبا همه ی آنها – در بیشترین ترین جزییات و بالاترین حد از قدرت گرافیکی، بالای یکصد فریم خروجی داشتند!

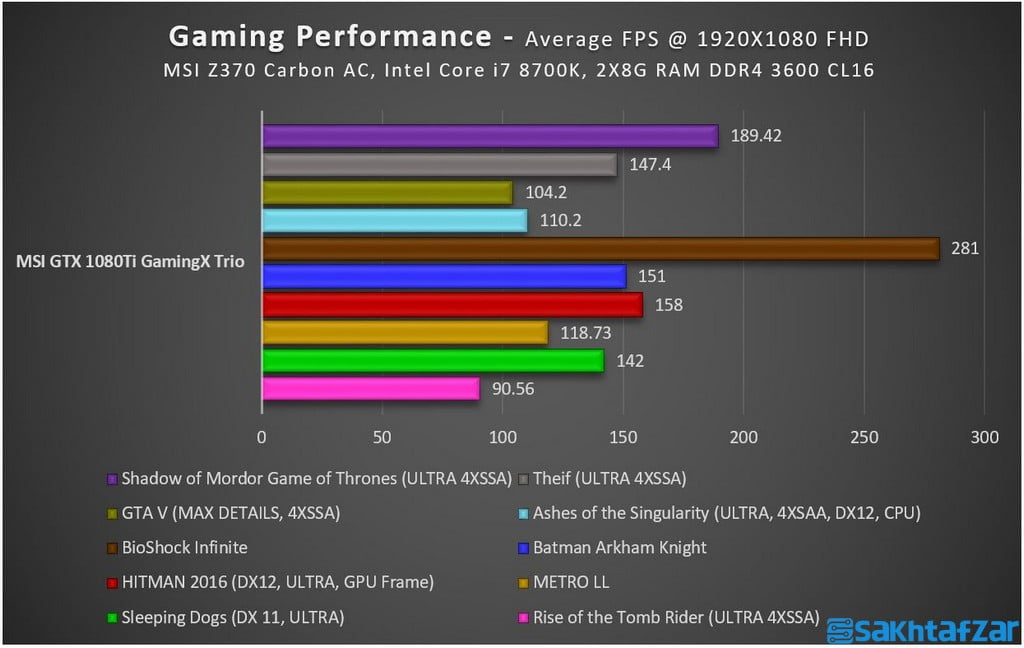

خوشبختانه همزمان با تست این کارت گرافیک روی سیستم تست مجله سخت افزار، پلتفرم Z370 با مادربرد MSI Z370 Carbon AC نیز در اتاق تست میهمان ما بود، بنابراین تصمیم گرفتیم تست بازی را با این کارت گرافیک روی آن پلتفرم نیز تکرار کنیم:

علیرغم فرکانس کاری بالاتر و تعداد هسته های بیشتر پردازنده 8700K به نسبت 7700K، تفاوت محسوسی در میزان فریم بازی ها مشاهده نشد و نتایج تقریبا یکسان است. این نشان می دهد دوستان گیمری که از 7700K استفاده می کنند، در حال حاضر عجله ای برای ارتقا به 8700K نداشته باشند.

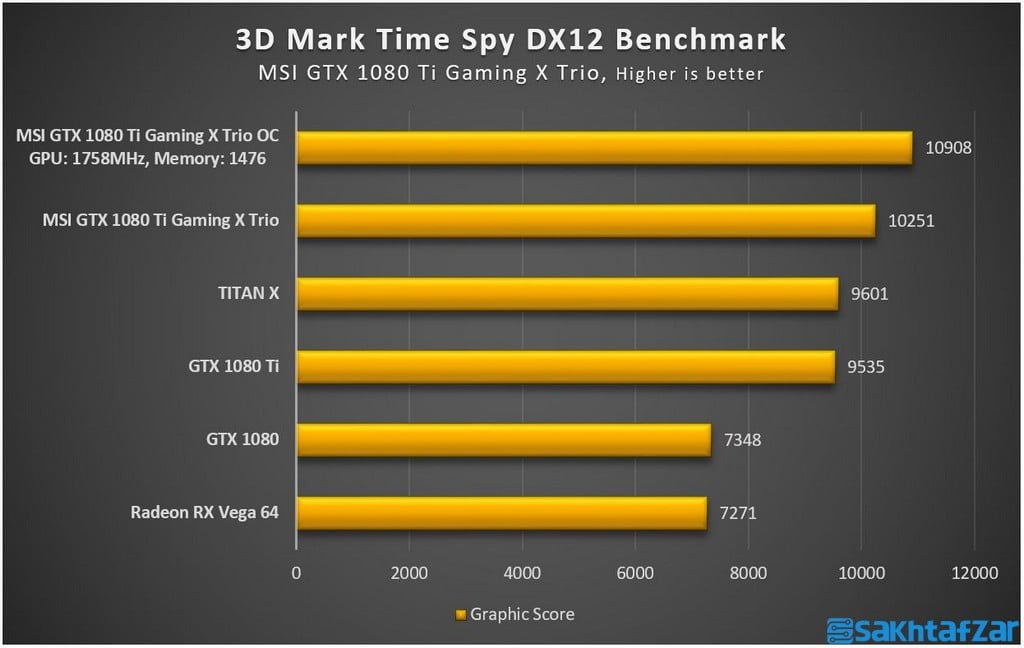

تست 3DMark Time Spy نیز قدرت بالای این کارت را در حالت اورکلاک به نمایش گذاشت.

نتیجه گیری

کارت گرافیک MSI GTX 1080 Ti Gaming X Trio با عملکرد بی صدایش، یک اژدهای پر قدرت گران قیمت است که می تواند زینت بخش هر سیستم گیمینگ High End شود. به لطف طراحی زیبا، فن آوری LED RGB و استفاده از فن های بی نقص TORX 2.0، این کارت گرافیک با دارا بودن جلوه بصری زیبا، عملکردی پر قدرت، بی صدا، و خنک دارد.
