اختصاصی: بررسی کارت GALAX GTX 1060 EXOC (عملکردی بی نظیر از GTX 1060)

با ورود کارت های پاسکال انویدیا انقلابی در این محصولات پدیدار شد. این کارت ها با عملکرد بی نظیر توانستند به سرعت خود را در دل کاربران جای دهند و حتی بسیاری از افراد کارت های جدید پاسکال را جایگزین قدرتمندترین کارت های نسل قبل کردند. عملکرد بهینه، مصرف انرژی مناسب و حرارت بهتر از مزیت های این کارت ها به شمار می روند. اما بعد از معرفی با سیلی از برند ها مختلف در بازار روبرو شدیم که ممکن است برای بسیاری از کاربران برخی از این برند ها ناشناخته باشد و روی خوشی به آن نشان ندهند. یکی از این برندها که در کار خود بسیار موفق بوده و کارنامه درخشانی در این زمینه دارد، GALAX است.

معرفی

شرکت هایی هستند که فعالیت های پشت صحنه برند های معتبر را هدایت می کنند. این نوع شرکت ها با داشتن علم بالا در زمینه تخصصی خود می توانند به غول هایی در صنعت تبدیل شوند. شرکت GALAX در سال 1994 فعالیت خود را به عنوان ساخت محصولاتی برای دیگر برند ها آغاز کرد اما پس از مدتی خود شروع به ساخت قطعات کامپیوتری کرد و با توجه به سابقه درخشانی که در تولید این نوع محصولات داشت، توانست به سرعت با محصولات خود شناخته شود. این شرکت در کنار کارت های بسیار خوش ساخت خود، هوای کاربران خوره گیم را هم دارد به طوری که در سری های تولیدی این شرکت می توان سری EXOC که محصولات اورکلاک شده با عملکردی خوب را شامل می شوند و سری Hall Of Fame یا HOF که از کیفیت ساخت بسیار بالا و عملکرد خیره کننده ای برخوردار هستند نام برد. این شرکت مهمترین عامل موفقیت را دانستن نیاز مشتریان می داند که همین موضوع در کنار تجربه کار و استفاده از بهترین قطعات استفاده شده موجب شده است تا در بسیاری از تست ها و آزمون ها نام این شرکت را در  بین بهترین ها مشاهده کنیم. امروزه این شرکت به تولید کارت گرافیک، سالید های SSD و ماژول های حافظه مشغول است.

معماری ساخت

کارت گرافیک های پاسکال بر اساس فناوری 16 نانومتری FinFET و توسط TSMC تولید می شوند. در این معماری شاهد پردازنده گرافیکی GP106، GP104 و GP102 هستیم. مدل GP106 در کارت GTX 1060 مورد استفاده قرار می گیرد که دارای 6 گیگابایت حافظه و 4400 میلیون ترانزیستور است. مدل GP104 در کارت های GTX 1070 و GTX 1080 به کار گرفته شده است که 8 گیگابایت حافظه دارد و از 7200 میلیون ترانزیستور استفاده می کند. و در نهایت مدل GP102 است که در کارت جدید TITAN X و احتمالا GTX 1080 Ti استفاده می شود که دارای 12 گیگابایت حافظه و 12000 میلیون ترانزیستور است. استفاده از فناوری GDDR5X از موارد جذاب این کارت ها است که در کنار آن پشتیببانی از حداکثر حافظه 32 گیگابایت برای مدل های حرفه ای این معماری یعنی Tesla و Quadro و حداکثر حافظه 16 گیگابایت برای مدل های خانگی می تواند با تمام توان به یاری کاربران بشتابد.

نمای بیرونی و بسته بندی

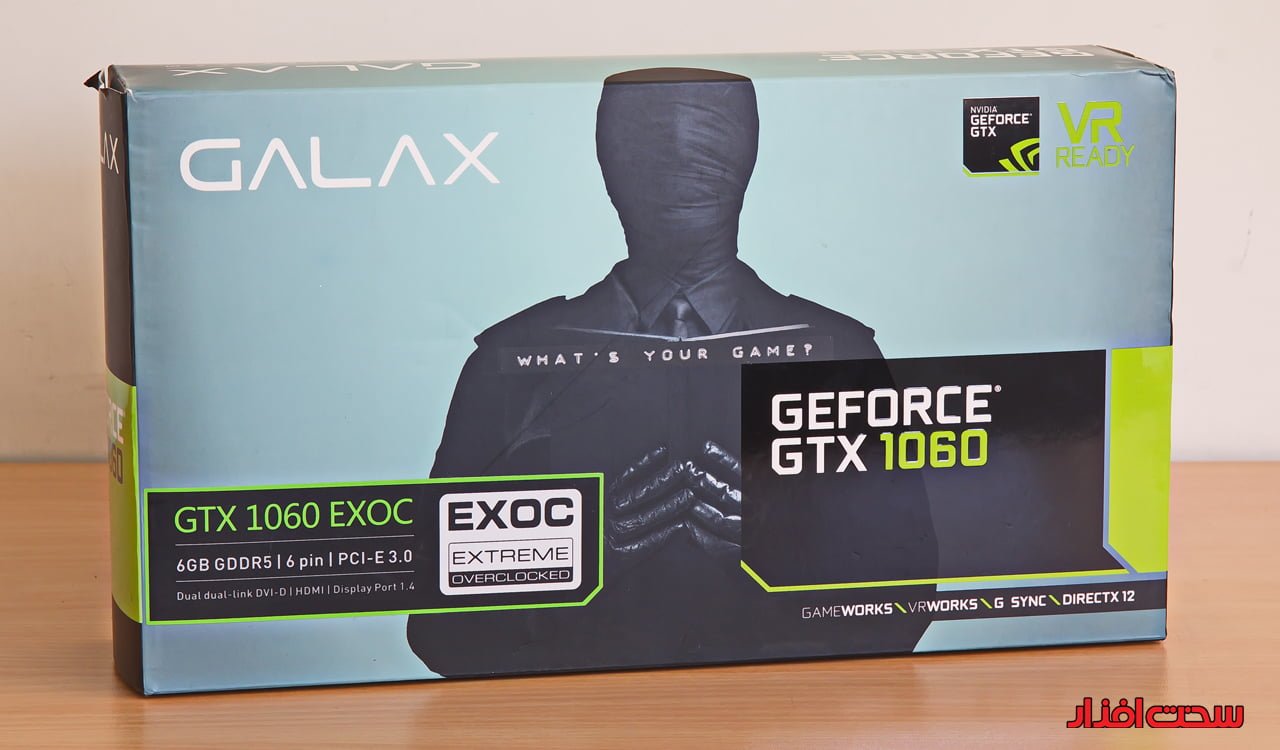

جعبه این محصول بسیار جذاب است. رنگ های انتخاب شده و نوع چینش نوشته ها و تصویر کاملا در هماهنگی به سر می برند. استفاده از یک رنگ سبز خاص به همراه تصویری از یک نینجا با تن پوش و لباس رسمی مشکی که در حال کتاب خواندن است با اینکه حتی چشمانش بسته است نشان از کار بلد بودن این شرکت دارد. نوشته سفید رنگ GALAX، پشتیبانی از عینک های واقعیت مجازی، نام محصول و رده آن و پشتیبانی از DIRECTX 12 و G SYNC ازدیگر موارد مشاهده شده بروی جعبه این کارت است (تصویر 1).

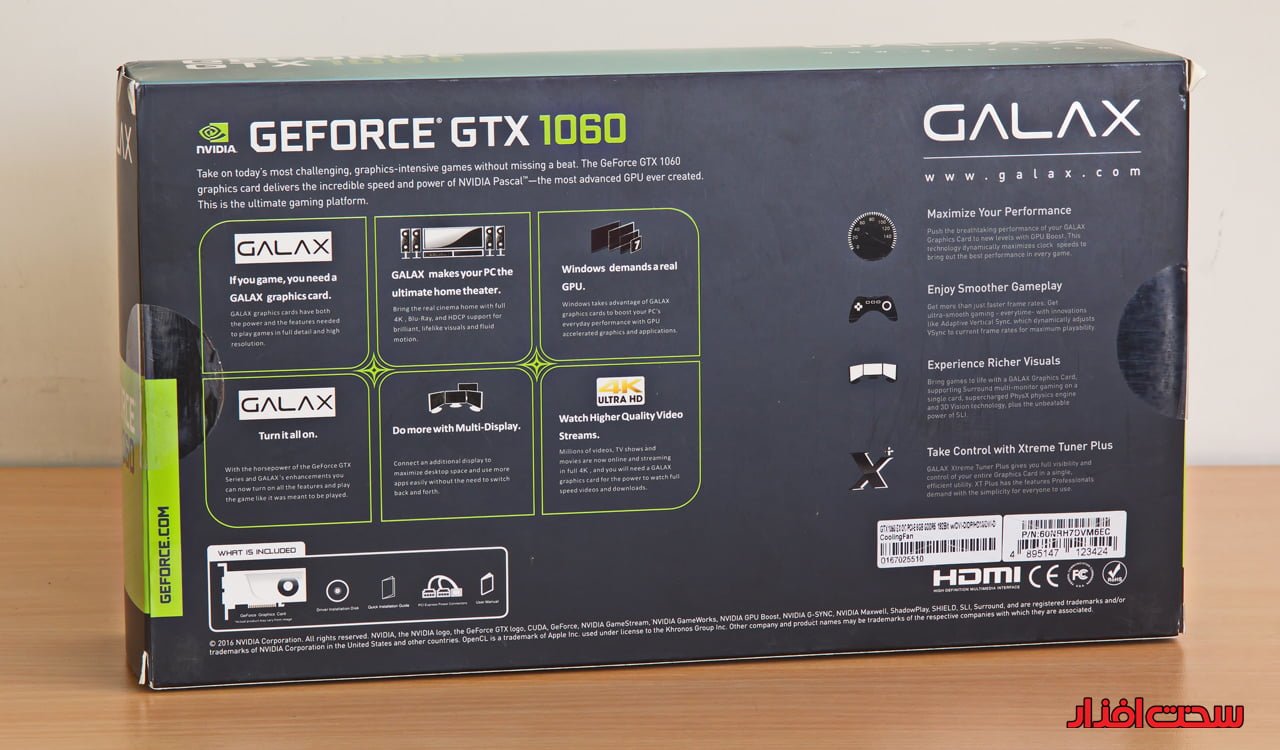

پشت جعبه مواردی همچون نوع عملکرد کارت، توضیحاتی درمورد پردازنده گرافیکی، پشتیبانی از صفحه نمایش های 4K برای رسیدن به بهترین کیفیت تصویری و اقلام موجود در جعبه دیده می شود (تصویر 2).

ساختار و طراحی محصول

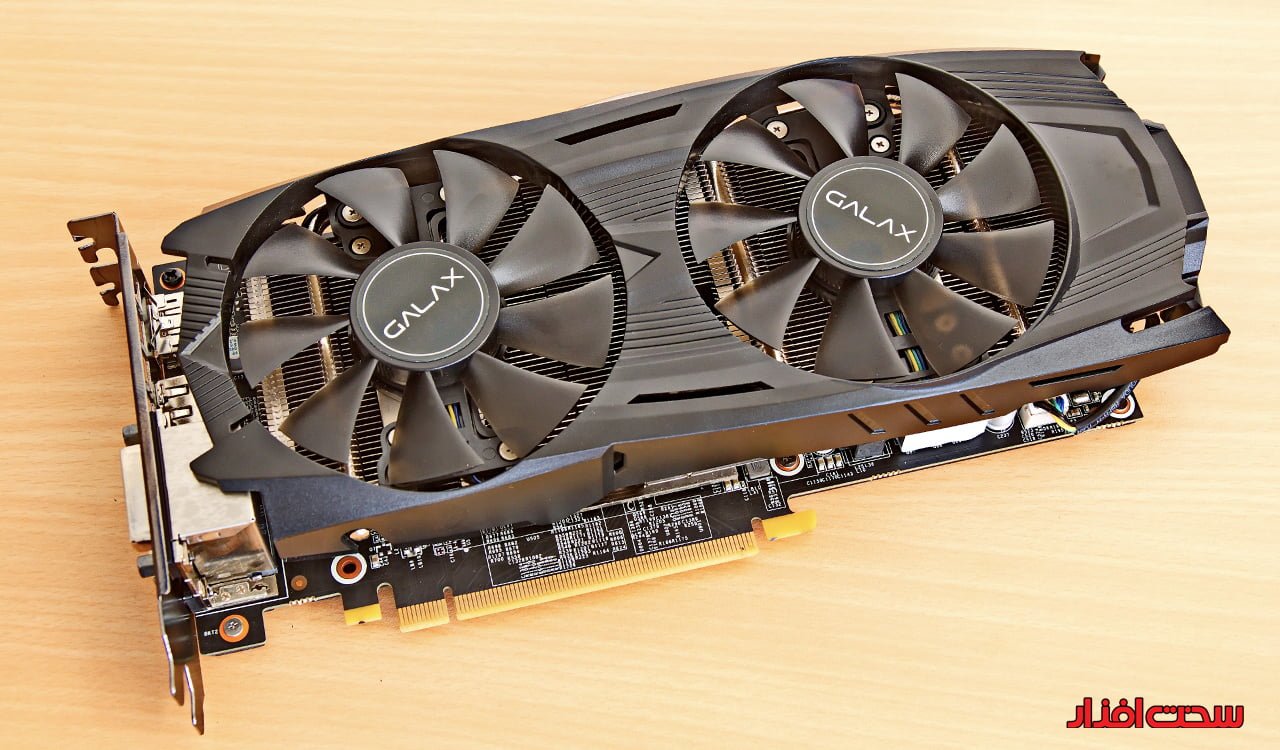

پس از بیرون آوردن کارت از داخل جعبه، با محصولی ساده اما جذاب روبرو می شوید که در نهایت ساده بودن کیفیت ساخت بالایی را به نمایش می گذارد. این کارت با پنل مشکی رنگ و پره های فن تقریباً شفاف طراحی هوشمندانه ای را به نمایش می گذارد که به دور از هر بزرگ نمایی برای جذب مشتری است. پنل مشکی رنگ با احجام سه بعدی و خطوط موجود سعی کرده است تا طراحی این بخش را از یکنواختی خارج کند. در دل این پنل 2 فن 90 میلی متری قرار گرفته است که با نشان GALAX مزین شده است. بسیاری از کاربران به دنبال کارت هایی با ظاهر جذاب هستند تا در کنار عملکرد، ظاهر کیس خود را به نوعی زیبا سازند. این کارت شاید از نظر ظاهری نتواند نظر برخی کاربران را جلب کند اما مطمئناً زمانی که با آن کار کنند کاملا نظرشان عوض می شود. یکی از مزیت های این کارت ابعاد بسیار مناسب آن است (268×41.5×139 میلی متر) به طوری که اگر دقت کرده باشید بسیاری از کارت های رقیب با ابعادی بسیار بزرگ تولید می شوند که ممکن است کاربر را برای آسیب رساندن به مادربرد کمی نگران کند.  (تصویر 3).

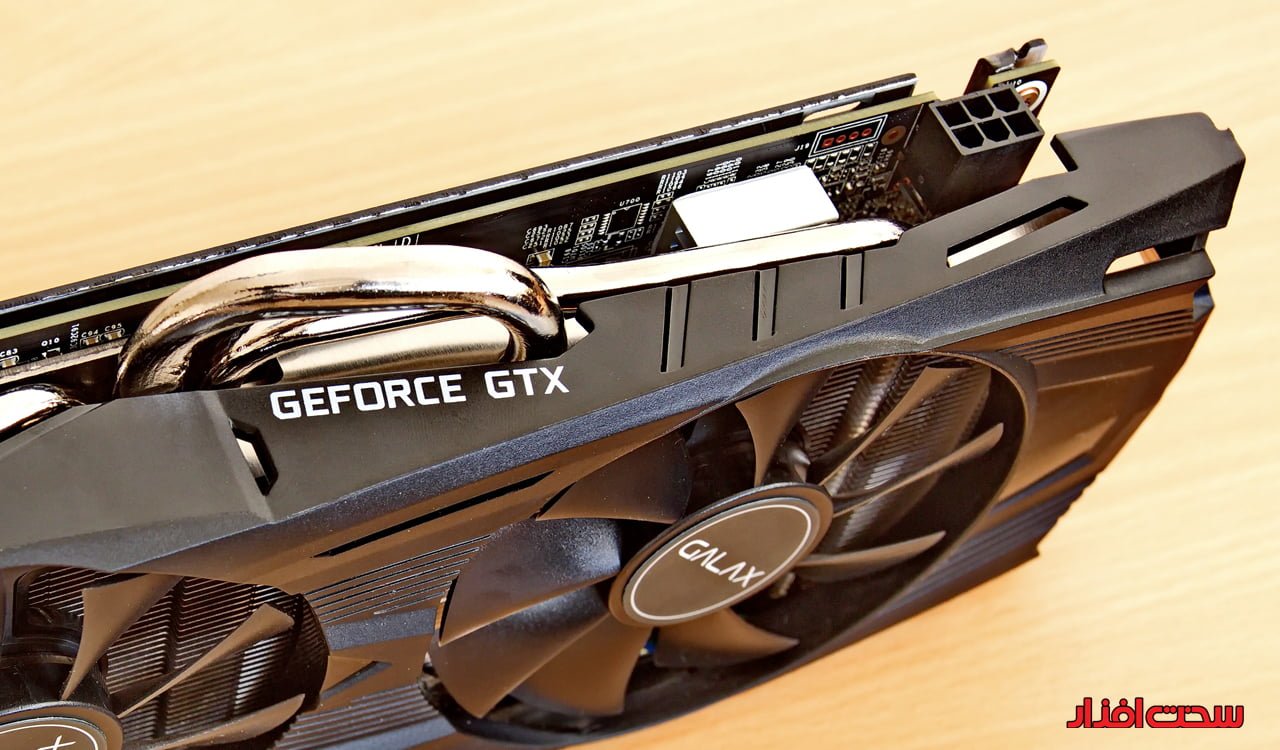

در لبه های کارت می توان سینک خنک کننده، لوله های انتقال حرارت و سوکت 6 پین برق را دید. سوکت 6 پین برق در نظر گرفته شده در این کارت با سوکت کارت مرجع تفاوتی ندارد و نشان از مصرف کم این کارت دارد، هر چند با همین مقدار هم می توان عملکرد کارت را 5 درصد افزایش داد (تصویر 4).

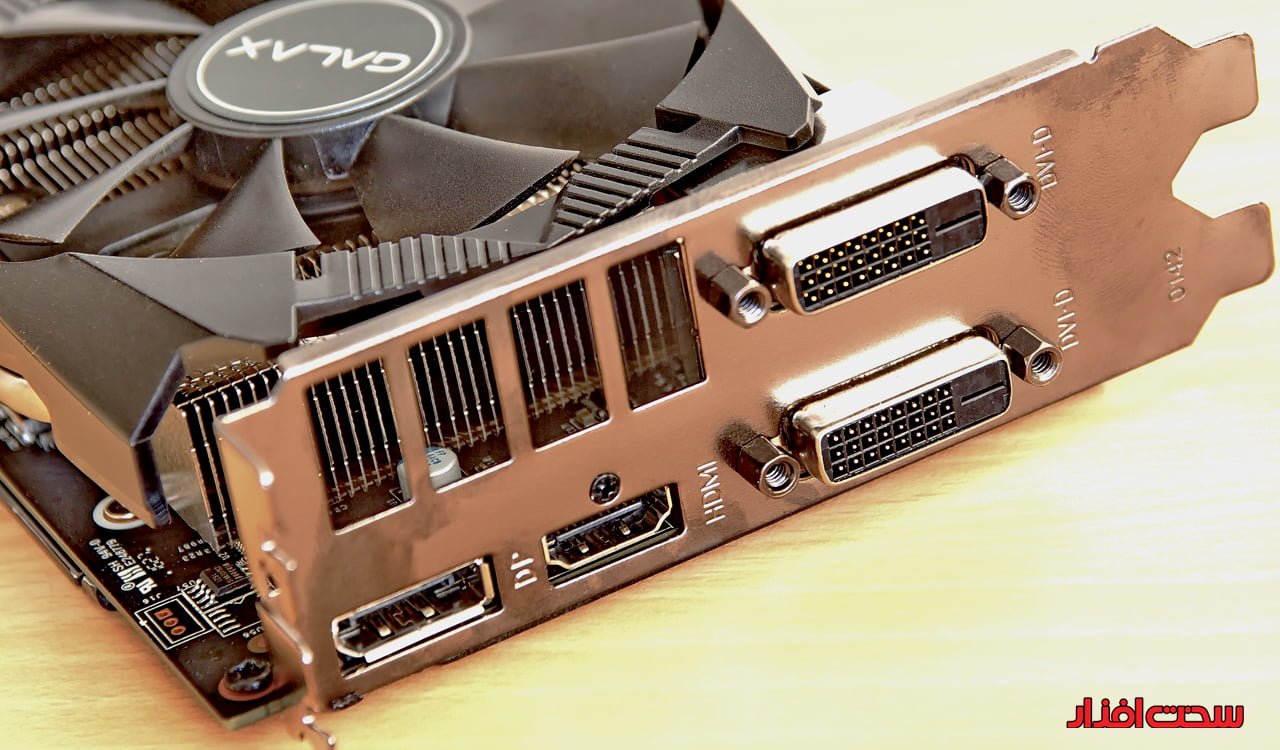

در بخش پورت های خروجی شاهد دو پورت DVI-D، یک پورت HDMI 2.0، یک پورت DisplayPort 1.4 و شبکه های انتقال حرارت هستیم. البته در کارت مرجع شاهد سه DisplayPort هستیم که گزینه بهتری از انتخاب GALAX برای چینش پورت ها بروی کارت است. پورت آنالوگ توانایی پخش تصاویر با رزولوشن 1600×2560 پیکسل را داراست، این در حالی است که پورت های دیجیتال می توانند تصاویر را تا رزولوشن 4320×7680 پیکسل هم نمایش دهند (تصویر 5).

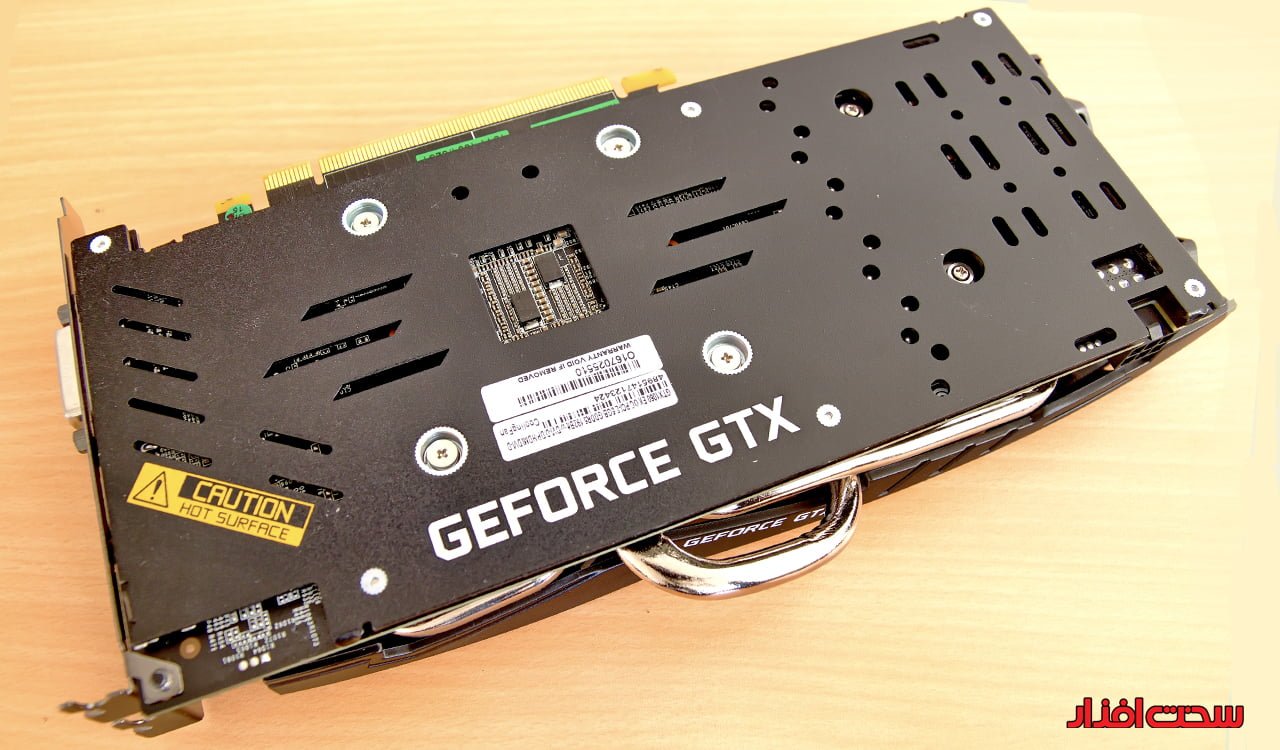

در پشت کارت می توان Back-plate آلومینیومی را دید که با فاصله مناسبی از برد قرار گرفته است و توانسته با وجود شبکه های متعدد حرارت تولید شده را در پشت کارت به خوبی دفع کند. شرکت های تولید کننده، پلات پشت کارت را جدا از بحث محافظت ، برای این منظور در نظر گرفته اند که کاربرانی که از آرایش مولتی گرافیک یا چند کارته برای سیستم خود استفاده می کنند، گرمای کمتری را به برد کارت های دیگر منتقل کنند و در پایداری بیشتری کارهای خود را پیش ببرند ولی متاسفانه انویدیا در کارت های جدید خود این ویژگی را حذف کرده است به طوری که در این محصول هم اسلاتی برای پل زدن بین کارت ها مشاهده نمی کنیم (تصویر 6).

خنک کننده و اجزاء داخلی

شرکت GALAX برای کارت خود از 2 فن 90 میلی متری استفاده کرده است که در شرایط بیکار کاملا خاموش هستند ولی با بالا رفتن حرارت، شروع به فعالیت کرده تا حرارت تولید شده از پردازنده گرافیکی را دفع کنند. در زیر فن ها شبکه های آلومینیومی قرار گرفته اند که توسط 3 لوله انتقال حرارت 8 میلی متری وظیفه دفع حرارت پردازنده گرافیکی را بر عهده دارند. البته در این میان نباید نقش مهم سینک مسی را نادیده گرفت. این سینک با سطح تماس خوب با پردازنده گرافیکی، توانسته است به خوبی از پس حرارت تولید شده برآید (تصویر 7).

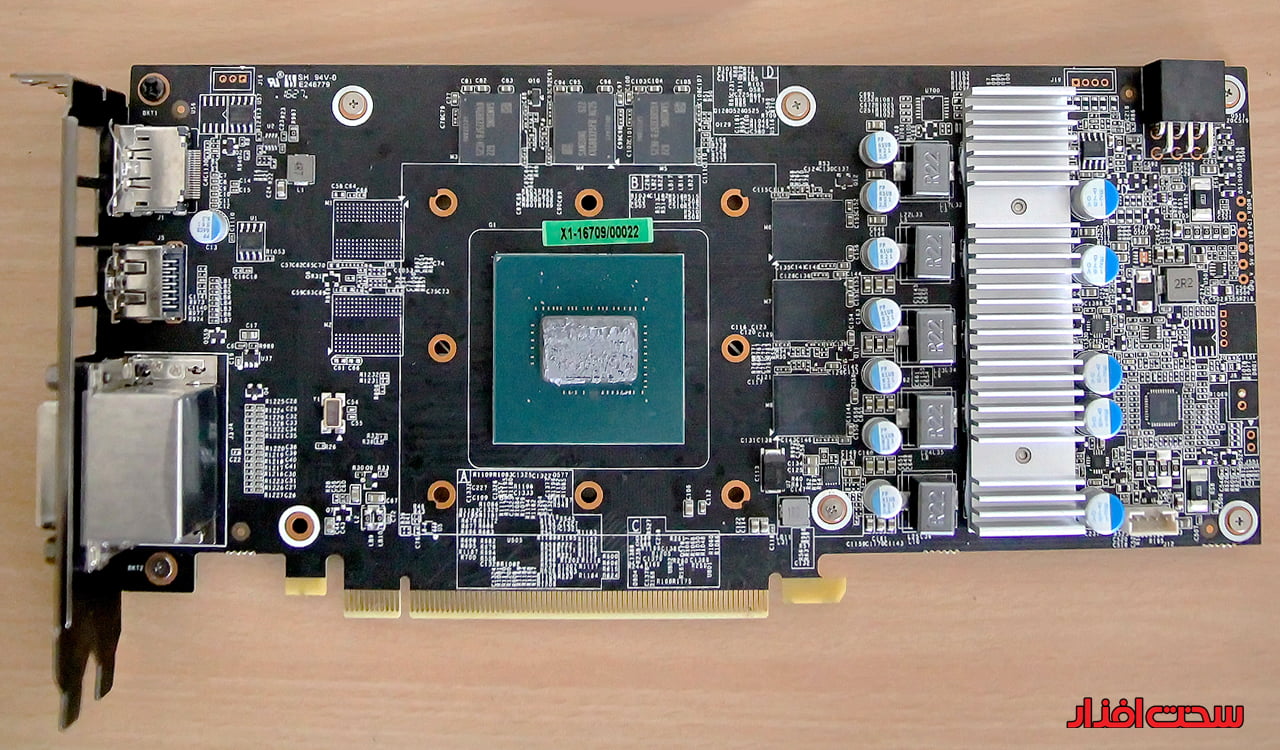

با جدا کردن سیستم خنک کننده PCB کارت خود را به ما نشان می دهد. این PCB با استفاده از فاز 1+5  برای قدرت بخشیدن، کار خود را به خوبی انجام می دهد. با کمی دقت می توان تراشه های حافظه سامسونگ را در اطراف پردازنده گرافیکی مشاهده کرد که با توجه به تعداد آنها 6 گیگابایت بودن کارت کاملا نمایان می شود (تصویر 7).

سخت افزار و عملکرد

چیپ ست پردازنده گرافیکی این محصول با نام GP106 شناخته می شود. این پردازنده گرافیکی با معماری ساخت 16 نانومتری و 4400 میلیون ترانزیستور عملکرد خوبی را از خود نشان می دهد. کارت 1060 نسبت به نسل قبل خود یعنی 960 فرکانس کاری 30 تا 45 در صد بیشتری را ارائه می دهد. همچنین 25 درصد هسته CUDA قدرتمندتر و 15 درصد کلاک بیشتر حافظه را در این نسل شاهد هستیم. فرکانس کاری کارت GALAX GTX1060 EXOC برابر با 1544 مگاهرتز در حالت استاندار و 1759 مگاهرتز در حالت افزایش کارایی است این در حالی است که فرکانس کارت مرجع 1506 مگاهرتز تا 1708 مگاهرتز است. یکی از مواردی که باعث شگفتی ما شد این بود که این کارت حتی در صورت استاندارد فرکانس کاری خود را به بیش از 2000 مگاهرتز می رساند که نشان از مهندسی بسیار خوب این کارت دارد. حافظه استفاده شده با مقدار 6144 مگابایت از نوع GDDR5 است که سرعتی تا حداکثر 8008 مگاهرتز را می تواند به همراه داشته باشد (در حالت معمولی این مقدار بروی 4006 مگاهرتز فعالیت می کند). از دیگر ویژگی های سخت افزاری این کارت می توان به 1280 هسته CUDA و 48 واحد ROPs، پشتیبانی از DirectX 12 و OpenGL 4.5، و مصرف برق 120 وات اشاره کرد. حداقل منبع تغذیه توصیه شده برای این کارت 400 وات است اما برای انتخاب منبع تغذیه مناسب به دیگر قطعات سخت افزاری خود توجه کنید تا انتخاب بهتری داشته باشید.

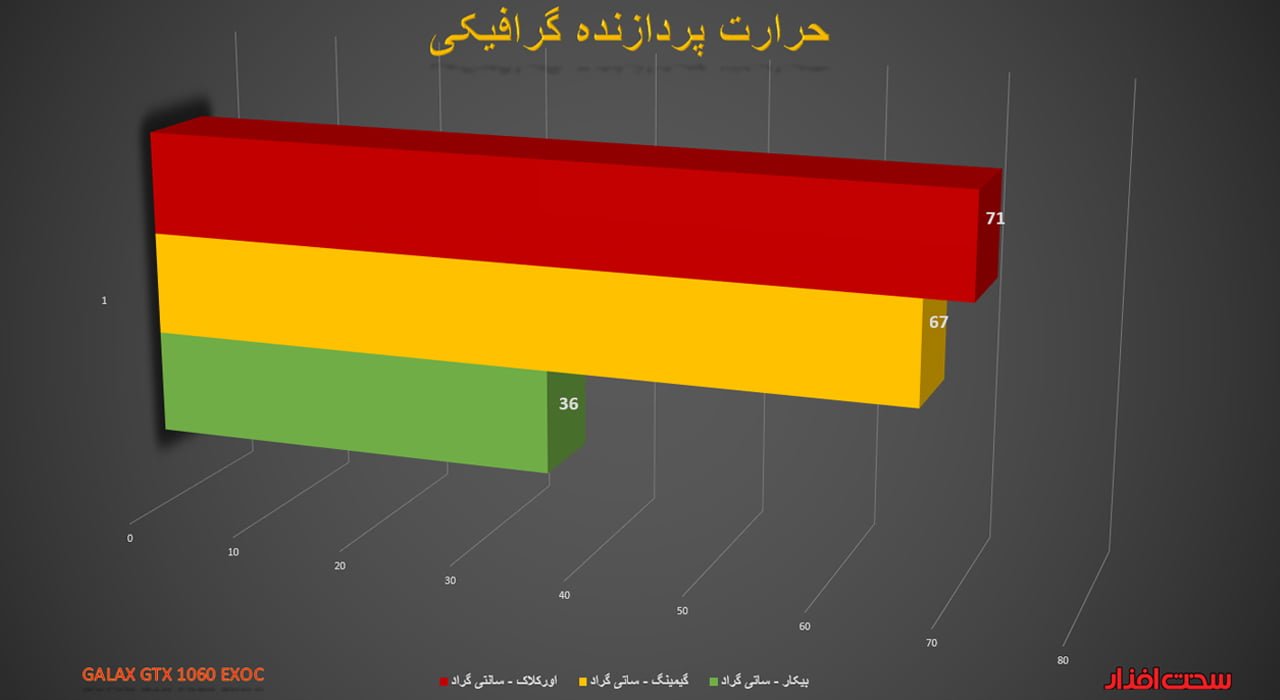

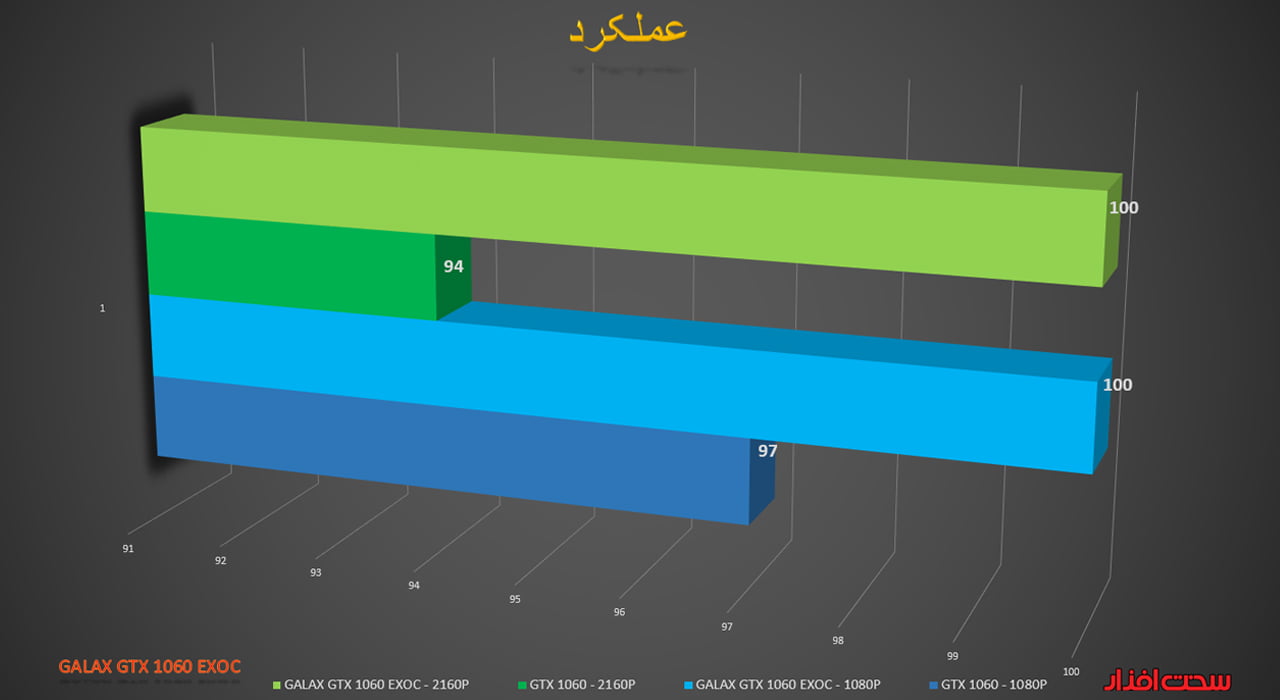

عملکرد این محصول بر اساس کارت های GTX 1060، بسیار عالی است به طوری که شما از این عملکرد کاملا حیرت زده می شوید. در نرم افزارهای تست و بازی ها با قدرت مناسبی از این کارت روبرو بودیم. کارت GALAX GTX1060 EXOC توانست در نرم افزار 3DMARK نتایج بهتری را از رقیبان ممتاز خود که در بازار موجود هستند به دست آورد. سیستم خنک کننده توانست به خوبی کار خود را انجام دهد به طوری که در فعالیت کامل دمای کارت به 67 درجه سانتی گراد رسید اما در حالت اورکلاک و حداکثر بار کاری این دما به 71 درجه سانتی گراد افزایش پیدا کرد که البته عدد مناسبی است.

نرم افزارهای جانبی

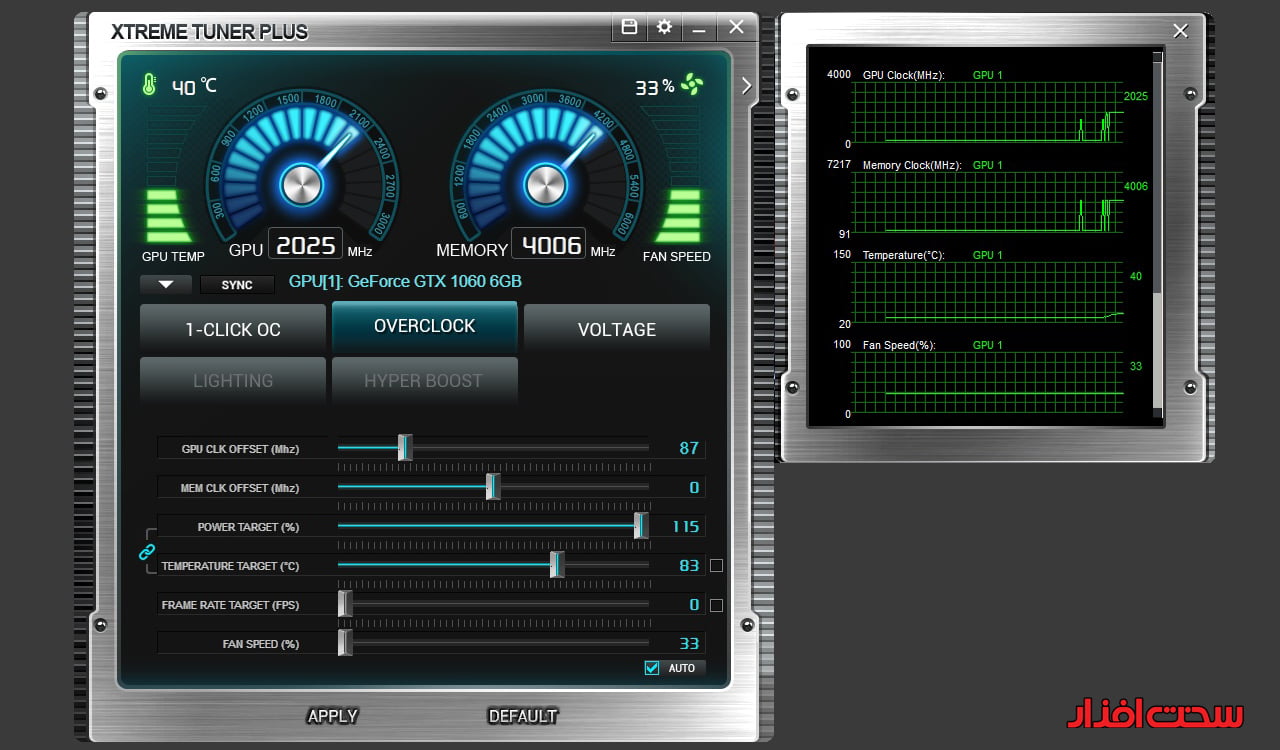

نرم افزار Xtreme Tuner Plus با رابط کاربری جذاب کاربر را برای مانیتورینگ کردن کارت و اعمال تغییرات کمک می کند. در این نرم افزار کاربر می تواند تنها با یک کلیک، عملکرد کارت را تغییر دهد و یا به صورت دستی به انجام این تغییرات بپردازند. همچنین می توان سرعت فن را به صورت دستی یا به طور خودکار انتخاب کرد. نشان دادن فعالیت کارت (مانیتورینگ) یکی دیگر از ویژگی های این نرم افزار است (تصویر 8).

نرم افزارهای تست :

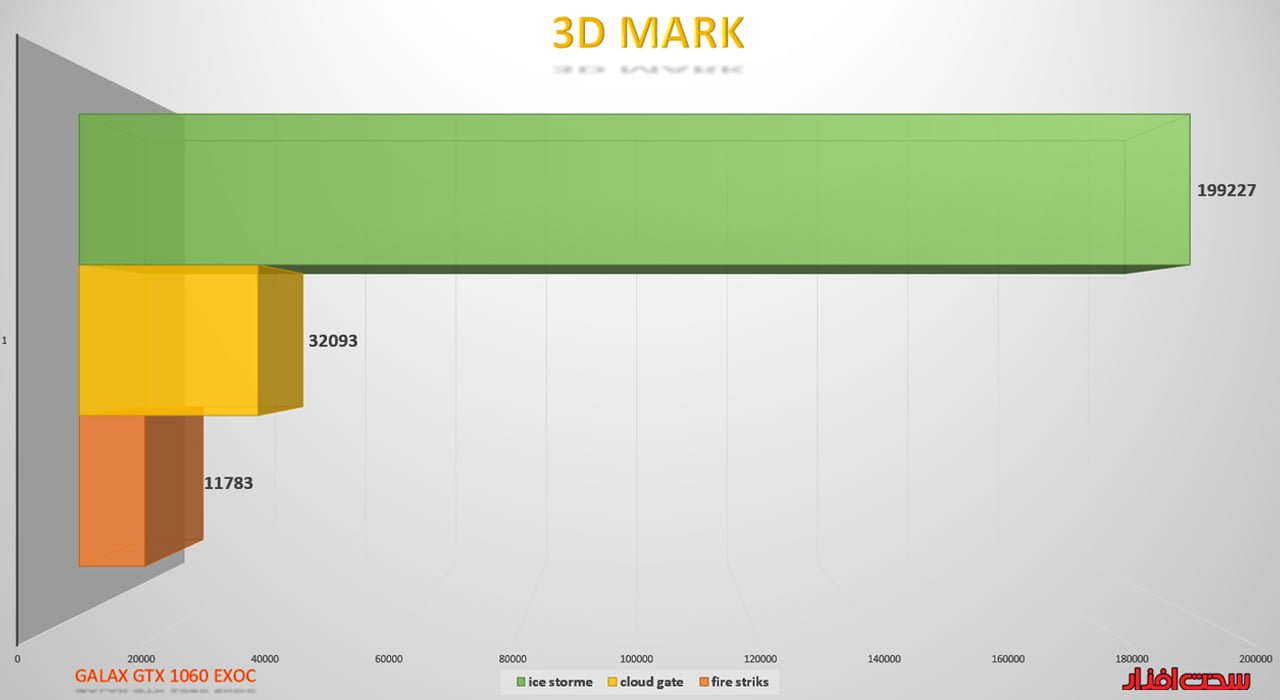

3DMARK : این نرم افزار را می توان محبوب ترین نرم افزار تست قطعات سخت افزاری عنوان کرد. یکی از مسائلی که نرم افزار مورد نظر را برای تست ها در اولویت قرار می دهد، تاثیر تمام قطعات در نتیجه نهایی است. به طوری که تمام قطعات استفاده شده می توانند در صورت تقویت عملکرد یا نقص در عملکرد نتیجه نهایی این نرم افزار را تغییر دهند هر چند که پردازنده و کارت گرافیک بیشترین نقش را در امتیاز ها بازی می کنند. این نرم افزار دارای تست های متفاوتی است که هر یک می توانند قطعات را به چالش دعوت کنند. اما مجموعه سخت افزار برای انجام این تست ها از 3 گزینه Ice Storm (کمترین میزان استرس به قطعات)، Cloud Gate (استرس وارد شده در حد متوسط) و Fire Strike (بیشترین میزان استرس وارد شده به قطعات) استفاده می کند.

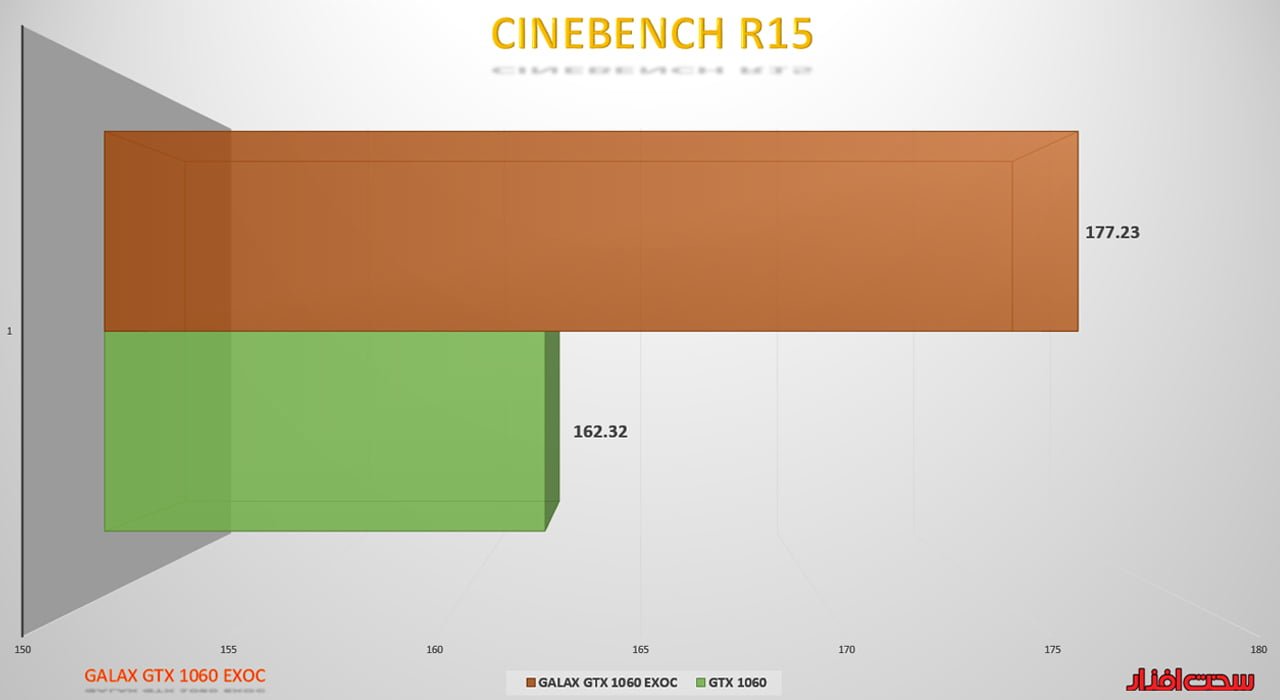

CINEBENCH R15 : نرم افزاری برای تست پردازنده و کارت گرافیک. این نرم افزار پس از تست قطعه مورد نظر امتیازی را بر اساس فریم ثبت شده در ثانیه عنوان می کند. پس از درج امتیاز می توان نتایج به دست آمده از دیگر محصولات را در جدولی مشاهده کرد. در حالت حرفه ای، این نرم افزار می توان پردازنده را به صورت تک هسته ای یا با تمام هسته های موجود بررسی کند. برای امتیاز دهی در بخش کارت گرافیک با پخش ویدیو سه بعدی عملیات امتیاز دهی انجام می شود و می توان از نتیجه به دست آمده به راحتی اطلاع یافت.

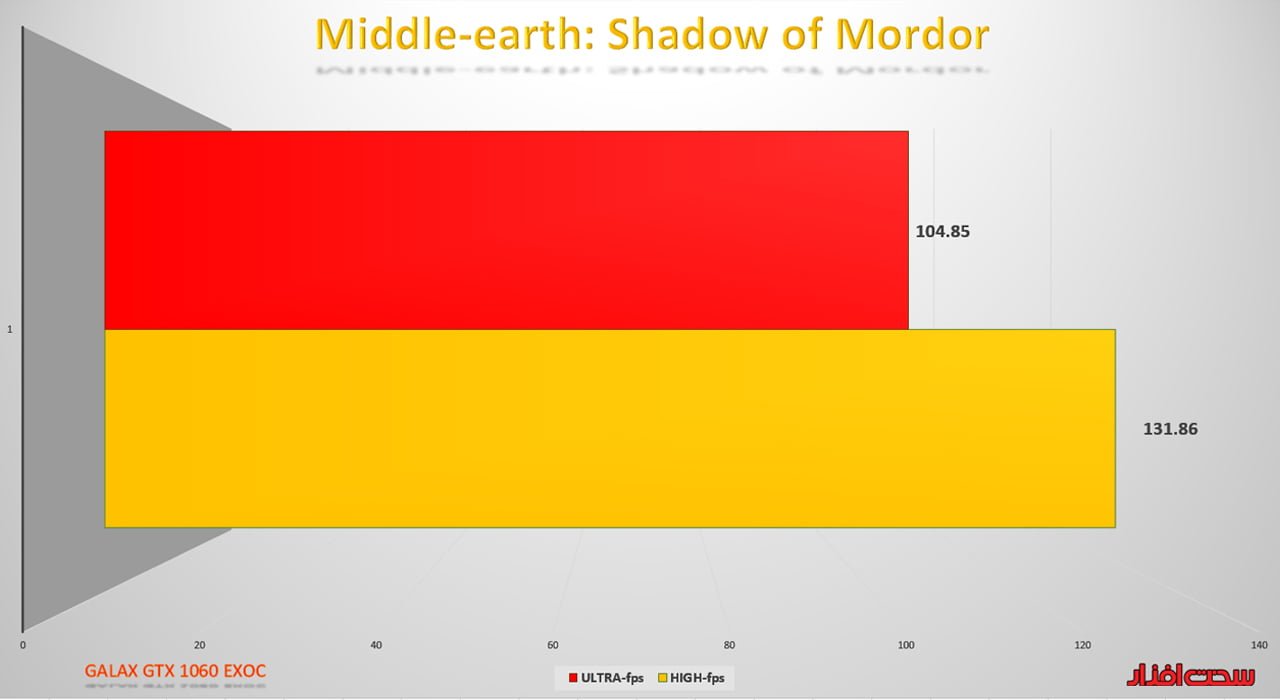

Middle-earth: Shadow of Mordor : این بازی برای این مورد استفاده قرار می گیرد که در خود گزینه بنچمارک را جای داده است و از عملکرد دقیقی برای اعلام نتایج برخوردار است. تنظیمات بخش گرافیکی برای ثبت امتیاز بروی Ultra و High قرار داده می شود. رزولوشن برای تست ها بروی 1080×1920 پیکسل قرار می گیرد. پس از اعلام نتیجه شاهد حداکثر فریم در ثانیه، حداقل فریم در ثانیه و متوسط فریم هستیم که برای نتیجه گیری درست قطعات از متوسط فریم استفاده می کنیم.

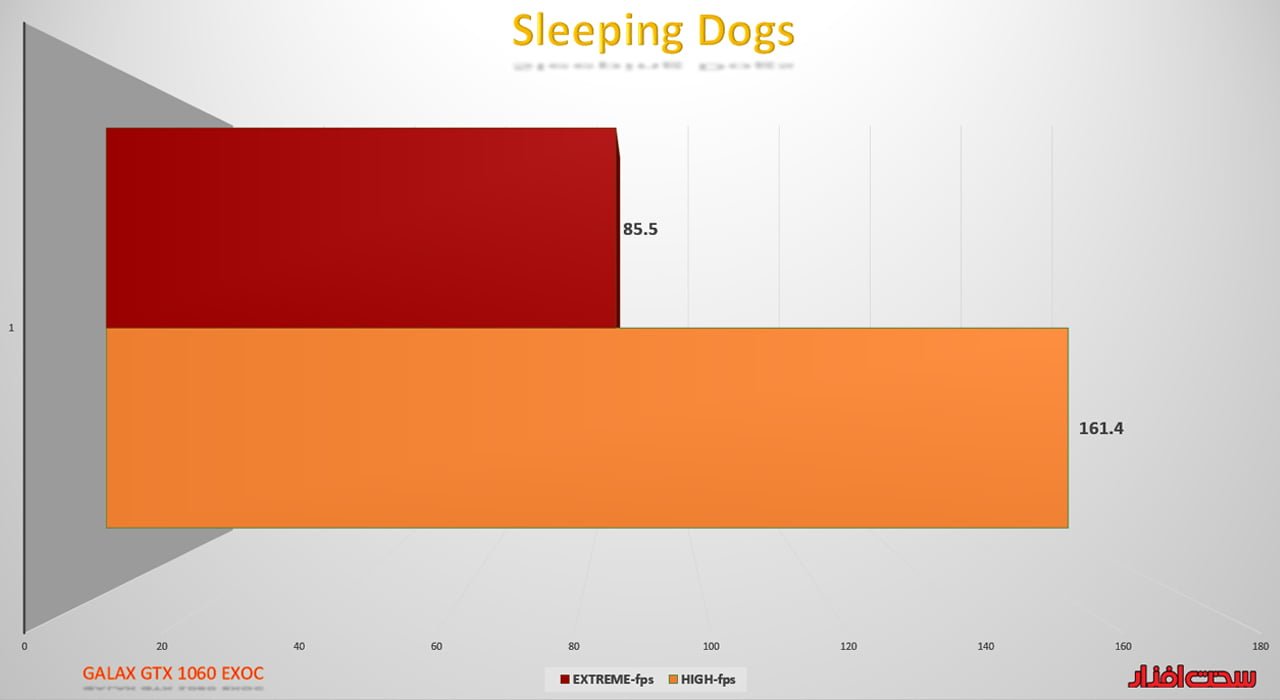

Sleeping Dogs : این بازی در بخش بنچمارک خود از محیط شلوغ شهری استفاده می کند که می تواند به خوبی قطعات را به چالش بکشد. گزینه های انتخابی برای انجام تست ها در این بازی بروی EXTREME و HIGH قرار می گیرد و رزولوشن هم بروی 1080×1920 پیکسل قرار داده می شود. پس از اعلام نتیجه شاهد حداکثر فریم در ثانیه، حداقل فریم در ثانیه و متوسط فریم هستیم که برای نتیجه گیری درست قطعات از متوسط فریم استفاده می کنیم.

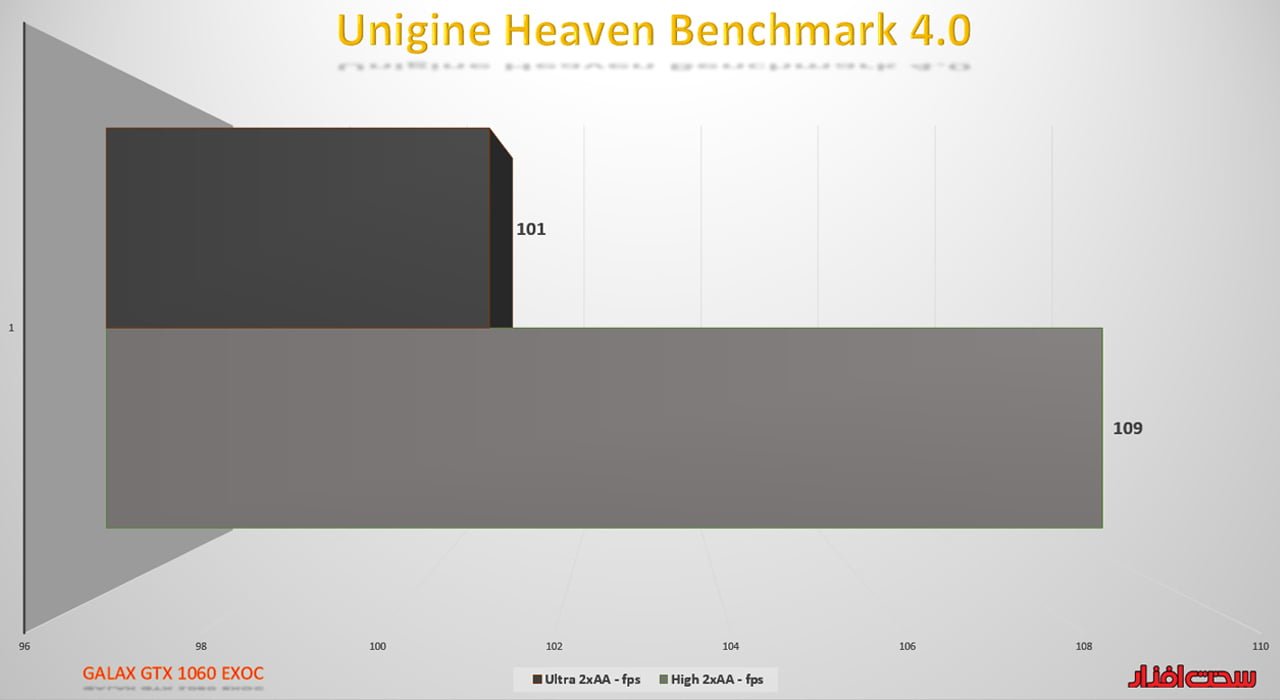

Unigine Heaven Benchmark 4.0 : نرم افزاری بسیار دقیق برای انجام تست ها بروی قطعات. این نرم افزار که بر اساس ویدیویی سه بعدی کار خود را انجام می دهد، می تواند کاربر را از شرایط قطعات استفاده شده با خبر کند. البته اگر برای اولین بار است که از این نرم افزار برای تست استفاده می کنید، برای مقایسه نمی توان به صورت صحیح از آن استفاده کرد زیرا در خود اطلاعاتی را از نتایج قطعات مختلف ذخیره نمی کند ولی اگر به صورت پایه از این نرم افزار برای تست ها استفاده کنید (البته با سیستم تست ثابت) به خوبی می توانید قطعات را با هم مقایسه کنید. این نرم افزار از یک مزرعه شناور به عنوان ویدیو استفاده میکند که در آن مواردی مانند کشتی، مجسمه، خانه ها، سنگ فرش ها و محیط بیرون در زیر نور خورشید یا در شب، توانایی به چالش کشیدن قطعات را به خوبی برای کابر فراهم می کند. در مجموعه سخت افزار برای تست قطعات از تنظیمات Ultra و High، رزولوشن 1080×1920 پیکسل، 2xAA و Tessellation: Normal استفاده می شود.

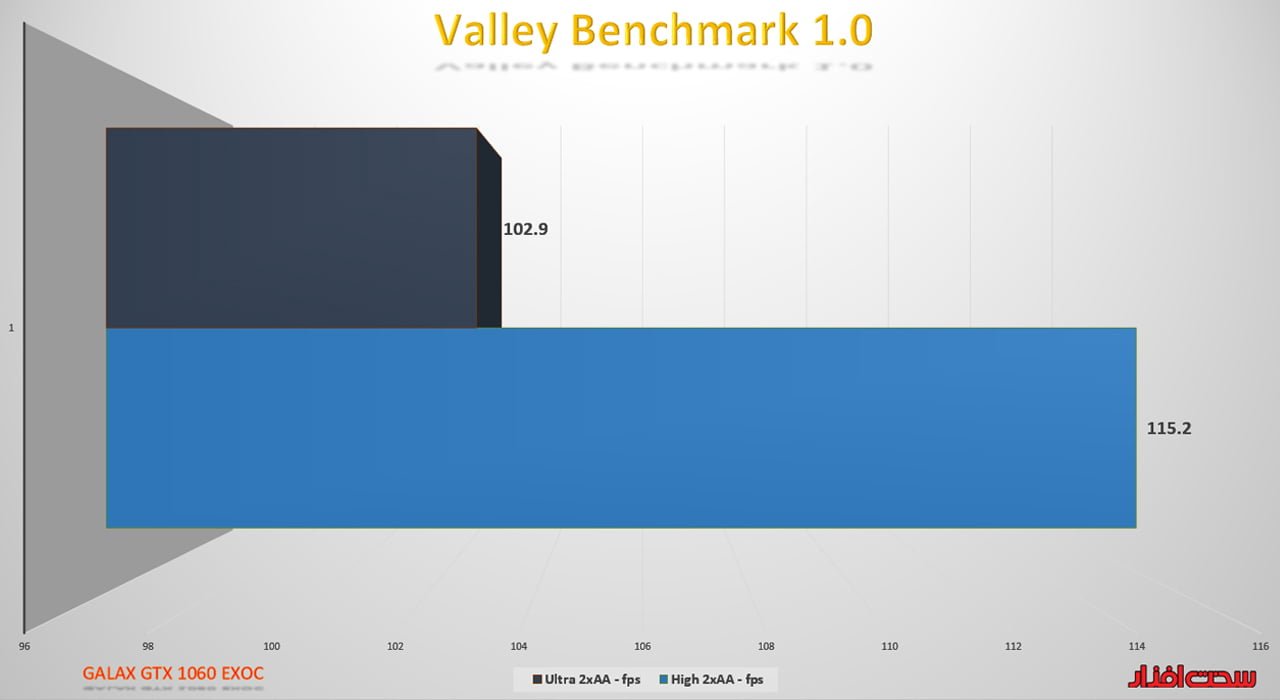

Valley Benchmark 1.0 : نرم افزاری بسیار دقیق برای انجام تست ها بروی قطعات با کاربردی مشابه نرم افزار Unigine Heaven Benchmark 4.0. این نرم افزار که بر اساس ویدیویی سه بعدی کار خود را انجام می دهد، می تواند کاربر را از شرایط قطعات استفاده شده با خبر کند. این نرم افزار از محیط یک مرتع سبز و جنگل های باشکوه به همراه سنگ ها و گیاهانی که با دقت پایه ریزی شده اند در شب و روز یا هوایی صاف یا بارانی استفاده می کند، توانایی به چالش کشیدن قطعات را به خوبی برای کابر فراهم می کند. در مجموعه سخت افزار برای تست قطعات از تنظیمات Ultra و High، رزولوشن 1080×1920 پیکسل، 2xAA و Tessellation: Normal استفاده می شود.

سیستم تست :

پردازنده Intel Core i7 6700k : یکی از بهترین گزینه ها برای انجام تست ها و بازی ها این پردازنده است. از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 4 هسته و 8 رشته موازی، فرکانس کاری 4 گیگاهرتز و مقدار 8 مگابایت برای کش اشاره کرد. عملکرد بی نظیر این پردازنده آدرنالین خون کاربر را به بالاترین حد خود می رساند.

مادربرد GIGABYTE Z170X-Gaming GT : مادربرد گیمینگ از گیگابایت با کیفیت ساخت بالا و امکانات مناسب برای راه اندازی یک سیستم قدرتمند. استفاده از سوکت 1151 و چیپ ست Z170 به همراه فرکانس حافظه 3866 مگاهرتز در حالت اورکلاک، سینک های حرارتی کارآمد، مولتی گرافیک SLI و CrossFire، وجود USB 3.1Type-A و  USB 3.1 Type-C، خروجی ها و ورودی های کامل، نرم افزارهای جانبی کامل برای مدیریت بهتر سیستم، نظارت کامل بروی قطعات و بسیاری از موارد دیگر که ممکن است بروی عملکرد قطعات تاثیری نداشته باشد اما کاربر را از وجودشان خرسند سازد.

حافظه  G.SKILL Ripjaws V :  این سری از حافظه های جی اسکیل برای چیپ ست Z170 بهینه شده است. از ویژگی های حافظه استفاده شده می توان به 2 ماژول 4 گیگابایتی از نوع DDR4، فرکانس پایه 2133 مگاهرتز و نهایت فرکانس 2666 مگاهرتز، پشتیبانی از پروفایل XMP 2.0 و زمان تاخیر 15  اشاره کرد.

منبع تغذیه  GREEN GP1350B-OC:  محصولی با استاندارد 80PLUS SILVER و عملکردی مناسب. منبع تغذیه مورد نظر از زیر مجمو عه های کمپانی نام آشنای CWT است. از ویژگی های این منبع تغذیه می توان به 2 مدار مجزا 750 وات، مصرف بهینه انرژی در حالت آماده به کار، استفاده از خازن های جامد ژاپنی در مدار DC-DC، استفاده از خازن های الکترولیت ژاپنی Nippon Chemi Con با تحمل حرارت 105 درجه سانتی گراد، استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز کم و بسیاری از موارد دیگر که می تواند برای کاربران سخت گیر انتخاب خوبی را به همراه داشته باشد.

منبع ذخیره سازی  ADATA XPG SX900: مدل مورد استفاده با ظرفیت 128 گیگابایت است که برای استفاده 119 گیگابایت را در اختیار کاربر قرار می دهد. این حافظه سالید دارای سرعت نوشتن 520 مگابایت در ثانیه و سرعت خواندن 550 مگابایت در ثانیه است.

خنک کننده GREEN GLACIER 240 : واتر کولری با ساختار و قیمت مناسب. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 240 میلی متری، استفاده از دو فن 12 میلی متری، واتر پمپ قدرتمند با 7000 دور در دقیقه و 100 هزار ساعت عمر مفید، واتر بلاک کاملا مسی و فن هایی با نویز کم و طول عمر بالا اشاره کرد.

رقبا

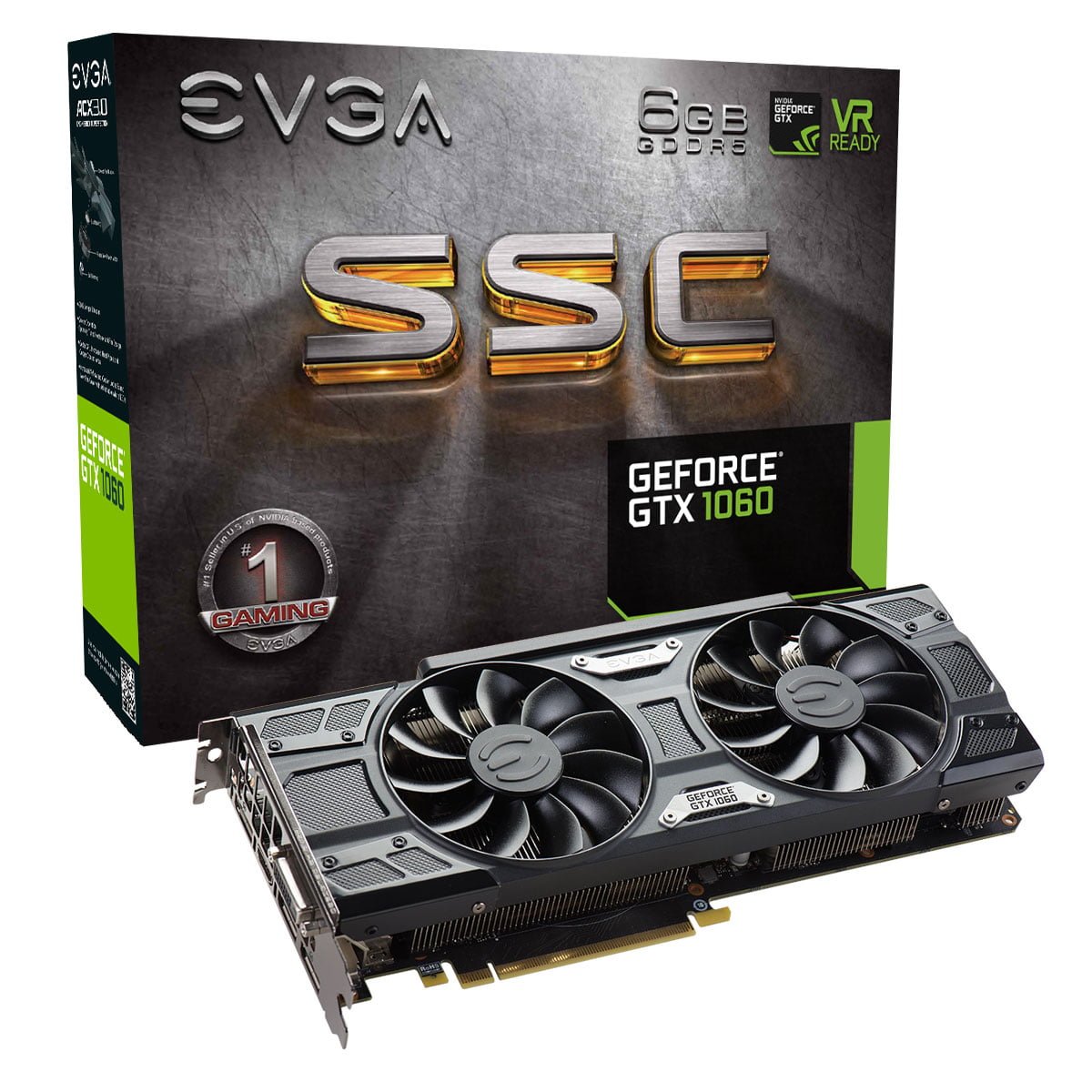

EVGA GTX 1060 SSC GAMING ACX 3.0 : + ساختار با کیفیت- ظاهر زیبا- عملکرد عالی- خنک کننده مناسب

– مصرف برق بیشتر

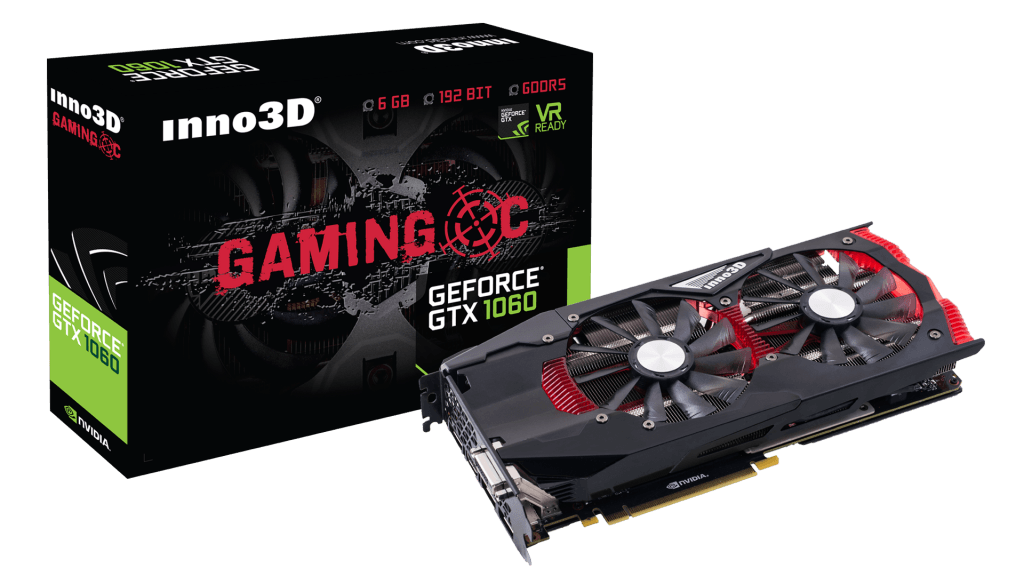

Inno3D GTX 1060 Gaming OC : ساختار با کیفیت- عملکرد بهتر از کارت مرجع- خنک کننده کارآمد- ابعاد مناسب

– مصرف برق بیشتر

9.8امتیاز9.8راندمان
