بررسی مادربرد Asus Sabertooth Z97 Mark I (از هیچ چیز نترس)

هرسال رسم بر این بود که همزمان با آغاز نمایشگاه کامپیوتکس، اینتل از نسل جدیدش رونمایی کرده و کمپانی‌های مختلف نیز محصولات مرتبط با سری جدید پردازنده‌ها را معرفی و عرضه می کنند؛ اما امسال این رسم شکسته شده و یک ماه مانده به نمایشگاه، شاهد عرضه مادربردهای مختلف از سوی تولیدکنندگان معتبر بودیم. مادربرد Asus Sabertooth Z97 Mark I جزو اولین مادربردهای نسل جدید اینتل بود که برای بررسی بدستمان رسیده که از سری مادربرد های مقاوم و آماده برای شرایط سخت به شمار می آید و از سبک سیاق مدل های گذشته پیروی می کند.

محافظت چندگانه

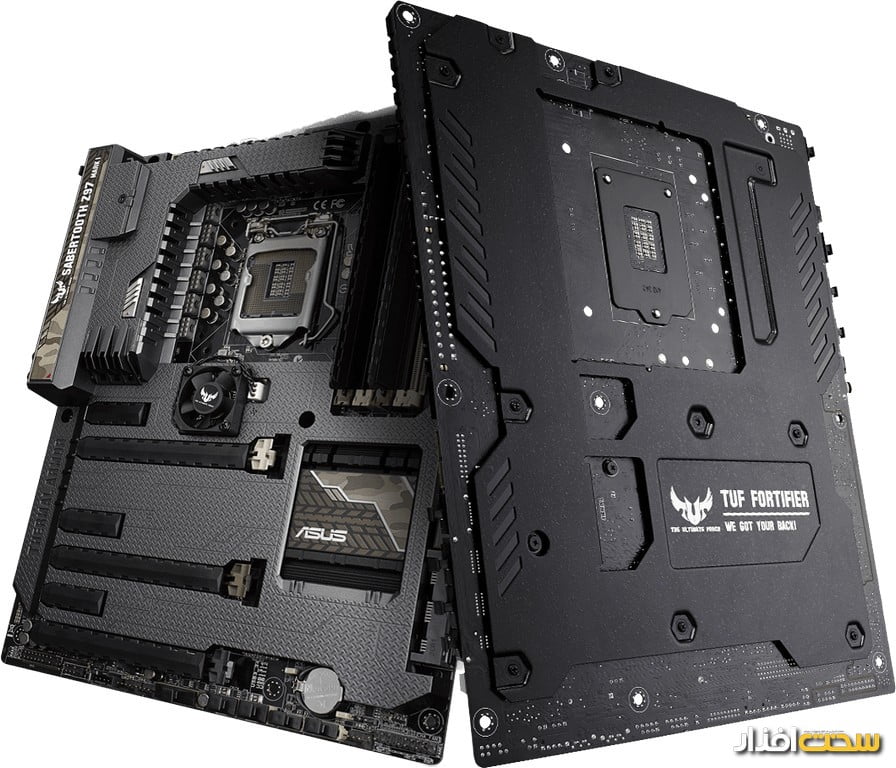

نسل جدید مادربردهای Sabertooth مانند قبل دارای یک‌لایه محافظتی پلاستیکی است و از چندین قاب برای پوشاندن رابط‌ها و پورت‌های خالی برای جلوگیری از نفوذ گردوغبار بهره می‌برد. این مجموعه را پیش‌ازاین نیز در مادربردهای Sabertooth دیده بودیم و مانند مادربرد Sabertooth Z87، یک صفحه فلزی نیز در پشت مادربرد قرارگرفته تا در برابر خم شدن مقاومت بیشتری داشته باشد.

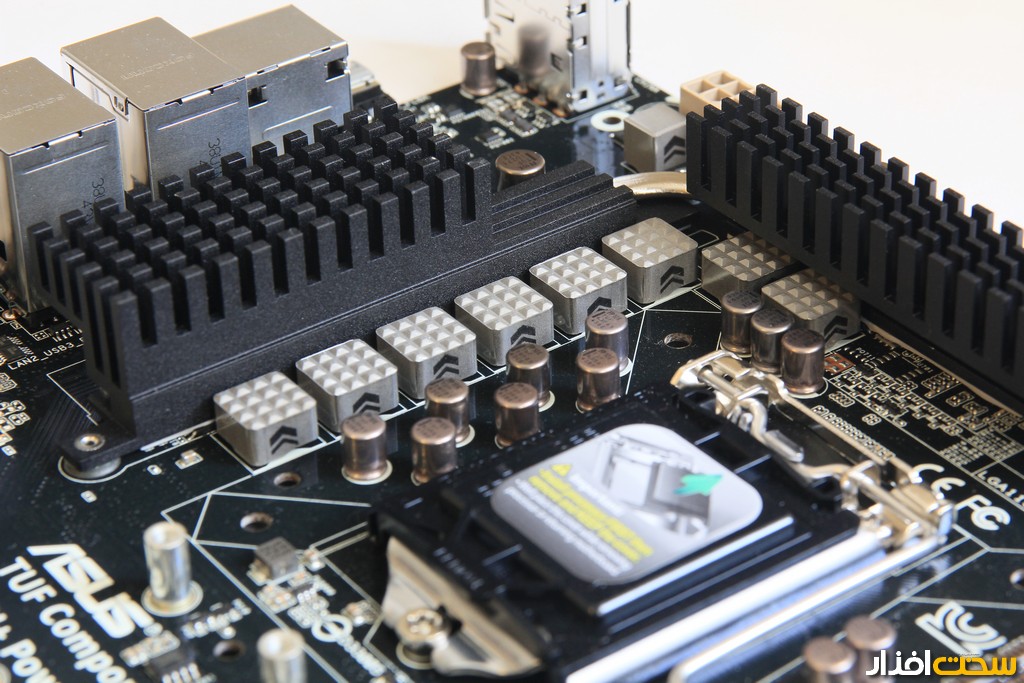

همچنین مانند قبل امکان نصب دو فن روی لایه محافظتی روی مادربرد در نظر گرفته‌شده است و ما همچنان معتقدیم نحوه کارکرد این دو فن چندان بهینه و راضی‌کننده نیست. فن وسط هوای گرم بالای کارت گرافیک و میان پردازنده را به داخل و به میان مجرایی می‌دمد که تأثیر خاصی در خنک‌کنندگی مؤثر مادربرد نخواهد داشت.فن دوم که در پشت مادربرد و در کنار پورت‌های پشت نصب می‌شود، هوا را به داخل می‌دمد. ایسوس دریچه‌هایی در کنار محل قرارگیری خنک‌کننده مدار رگولاتور نیز قرار داده تا هوای ورودی به میان فن پردازنده نیز دمیده شود. در ضمن این فن می‌تواند برعکس حالت عادی چرخیده و به گفته ایسوس گردوغبار مادربرد را خارج سازد! قطعاً ما انتظار نداریم که این فن کوچک بتواند گردوغبار داخل کیس را خارج سازد. همچنین به ایسوس این نکته را گوشزد می‌کنیم که هوای گرم همواره به سمت بالا حرکت می‌کند و بهتر است فن پشت مادربرد را به نحوی طراحی کند که این هوای گرم را از سیستم خارج سازد (نه اینکه با دمیدن هوای بیرون کیس به داخل از محلی که چندان مناسب نیست، در مسیر هوای داخل کیس تداخل و ناهمگونی ایجاد کند).در زیر لایه محافظتی، هیت سینک‌های باروکش سرامیکی قرار دارند تا با افزایش سطح تماس با هوای اطراف، به شکل بهتری گرما را دفع کنند.

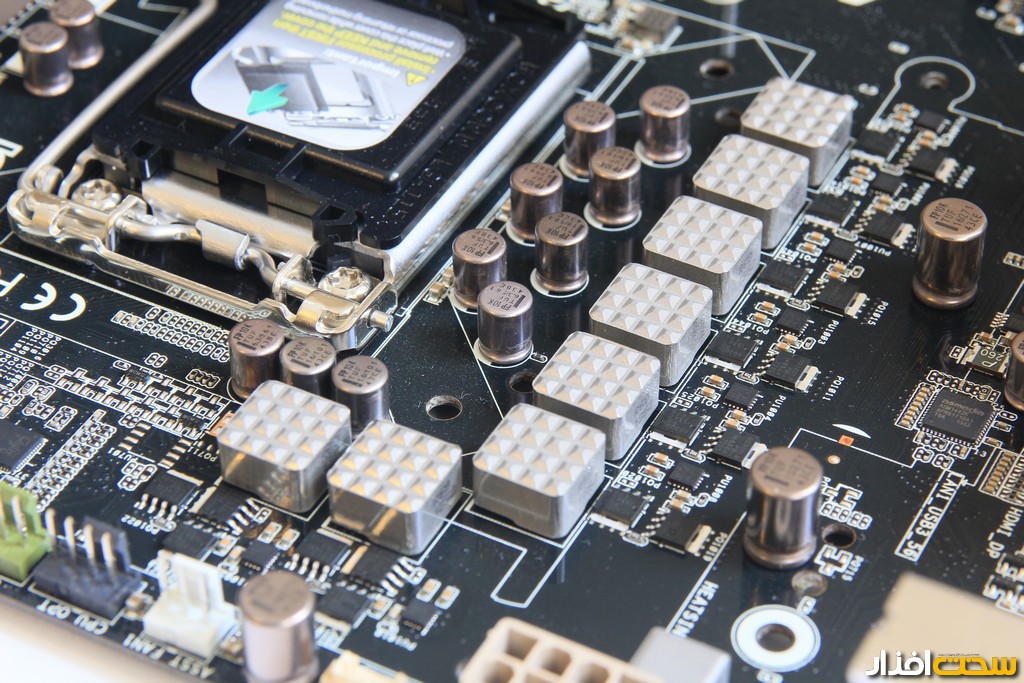

یک نسخه Mark II از این مادربرد نیز موجود است که فاقد این دولایه محافظتی بوده و هیت سینک خنک‌کننده مدار رگولاتور نیز متفاوت با نسخه Mark I است. طبق معمول این سری، ایسوس از قطعاتی باکیفیت در بخش برق‌رسانی استفاده کرده است تا عمر کاری بالا و مقاومت زیاد در برابر شرایط سخت تضمین‌شده باشد.

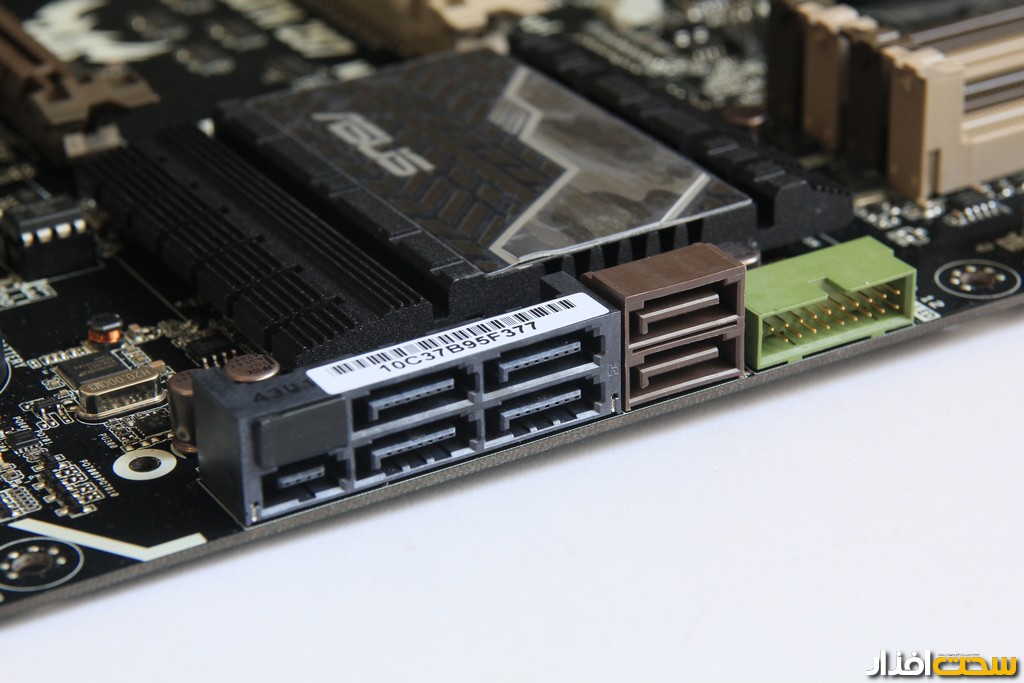

 در زمان اجرای تست‌ها نیز با گرمای بسیار کمی در بخش مدار رگولاتور روبه رو بودیم. از موارد تازه ای که در مادربردهای Z97 ازجمله این مادربرد خواهیم دید، وجود یک پورت SATA Express است که سرعت انتقال اطلاعات بسیار بالایی دارد، اما متأسفانه نتوانستیم آن را تست کنیم.

 بخش صدا بر عهده کنترلر Realtek ALC1150 است و مدار مربوط به آن از بقیه بخش‌های مادربرد مجزا شده ، در ضمن یک آمپلی‌فایر برای تقویت و بهبود خروجی صدا در نظر گرفته‌شده است.

بایوس و نرم‌افزار

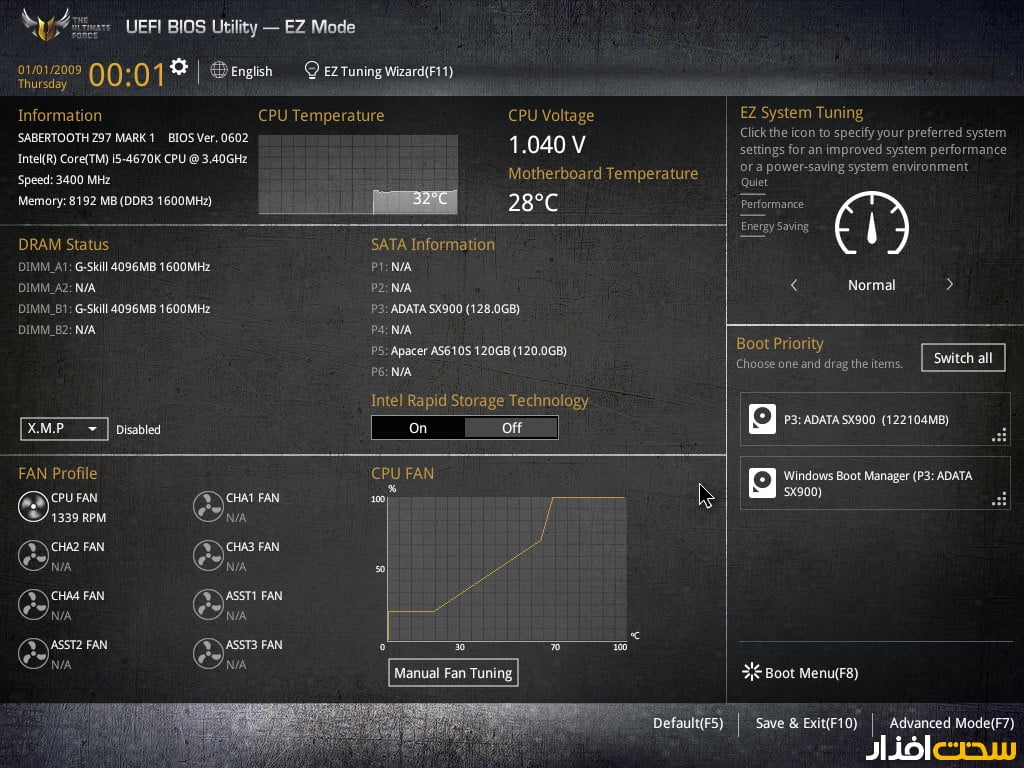

ایسوس جزو سازندگانی بود که از طراحی بایوس UEFI مناسبی بهره می‌برد و طراحی بایوس در نسل تازه مادربردهای این کمپانی نیز بهبودیافته است که بیشترین میزان تغییر، در حالت ساده بایوس دیده می‌شود.

 ایسوس از پس‌زمینه خاکستری در بایوس استفاده کرده و در بخش ساده امکان دسترسی به تنظیمات فن، انتخاب پروفایل‌های پیش‌فرض کارآیی، دما، انتخاب پروفایل XMP و درایو بوت وجود دارد. همچنین از بخش EZ Tuning Wizard می‌توانید سناریو استفاده خود از سیستم را انتخاب کرده و عمل انتخاب تنظیمات بهینه را برعهده مادربرد بگذارید. در حالت پیشرفته چیدمان منوها و گزینه‌های موجود مانند قبل است و تنها ظاهر منوها تغییریافته است. توضیحات گزینه ها به پایین منتقل‌شده‌ و وضعیت پردازنده، حافظه و ولتاژ در ستون سمت راست قرار دارند. همچنین در اینجا گزینه Q-Fan Tuning قرارگرفته است که امکان تنظیم هر یک از فن‌ها به‌صورت مجزا را فراهم می‌کند. ایسوس نرم‌افزار AI Suite 3 را به همراه این مادربرد ارائه می‌کند. این نرم‌افزار بیشتر کنترل‌های نظارتی برای فن، دما، ولتاژ و تنظیمات مربوط به هر یک می‌شود. ظاهر این نرم‌افزار کمی پیچیده طراحی‌شده و شاید یک کاربر تازه‌کار نیاز داشته باشد با گزینه‌های مختلف آن کار کند تا بیشتر با محیط آن آشنا شود. همچنین در این نرم‌افزار بخشی در نظر گرفته‌شده که با توجه به سانسورهای دمای نصب‌شده روی مادربرد، به‌طور خودکار سرعت فن‌های کیس را تنظیم می‌کند. قابلیت دیگری که برای فن‌ها در نظر گرفته‌شده، امکان فعال نگه‌داشتن فن‌ها پس از خاموش شدن سیستم برای دفع بهتر گرما و همچنین امکان چرخش برعکس فن‌ها در فواصل زمانی معین برای دفع گردوغبار است که قبلاً درباره‌اش صحبت کردیم.

کارآیی

متأسفانه در حال حاضر پردازنده‌های سری تازه اینتل را در اختیار نداریم و مجبور شدیم از همان پردازنده Core i5-4670K برای اجرای تست‌ها استفاده کنیم. بقیه قطعات سیستم تست ما شامل هشت گیگابایت حافظه GSKill TridentX DDR3-2400، درایوهای ADATA SX900 128 GB و Apacer TurboII 120 GB، کارت گرافیک PowerColor R9 270X و منبع تغذیه Green GP1350B-OC می‌شود. همچنین تصمیم گرفتیم در تست‌های مرتبط با پردازش، چند نرم‌افزار روزمره برای اموری همچون فشرده‌سازی فایل، تبدیل عکس و تبدیل ویدئو را نیز به مجموعه تست‌ها اضافه کنیم تا دید بهتری نسبت به عملکرد سیستم پیدا کنیم. جدول زیر نتایج تست این مادربرد را نشان می‌دهد:

اورکلاک

اورکلاک در این مادربرد تا فرکانس 4,2 گیگاهرتز به‌سادگی و بدون نیاز به افزایش ولتاژ به‌صورت دستی انجام گرفت. در این حالت تست 1024M نرم‌افزار WPrime در مدت‌زمان 222,388 ثانیه به پایان رسید. حداکثر فرکانس قابل‌دستیابی 4,4 گیگاهرتز بود که با ولتاژ 1,271 ولت به دست آمد و در این حالت، تست فوق در مدت‌زمان 213,334 ثانیه به پایان رسید (بهترین فرکانسی که تاکنون برای پردازنده Core i5-4670K مورداستفاده ما حاصل‌شده، فرکانس 4,5 گیگاهرتز روی مادربرد msi Z87 MPOWER بوده است). البته این نکته قابل‌ذکر است که این مادربرد به‌تازگی وارد دنیای کامپیوتر شده و ممکن است با ارائه به‌روزرسانی‌های مختلف برای بایوس و درایورها، شاهد افزایش میزان اورکلاک باشیم.
