کالبدشکافی iMac Retina 5K بیست و هفت اینچی (نگاهی به درون آی مک رتینا با صفحه نمایش 5K)

همین پنجشنبه بود که با هم و در گزارش زنده مراسم اپل، محصولات جدید این شرکت را دیدیم و با نسل بعدی iMac و تبلت هایش آشنا شدیم. هر آنچه که اپل می سازد همیشه بسیار مورد توجه قرار می گیرد و البته دلایل خوبی هم برای آن وجود دارد. فارغ از برخی کم و کاستی ها و تعصبات، کافی است محصولی از این شرکت را در دست بگیرید یا مقابل یک iMac بایستید تا حس و حال آن شما را به وجد آورد. در کنفرانس اپل iMac جدیدی با نمایشگر 5K (وضوح 5120×2880 پیکسل) و ابعاد 27 اینچ معرفی شد. بدون سخن پردازی بیشتر همراه با هم به درون آن سرک کشیده و به گشت و گذار می پردازیم.

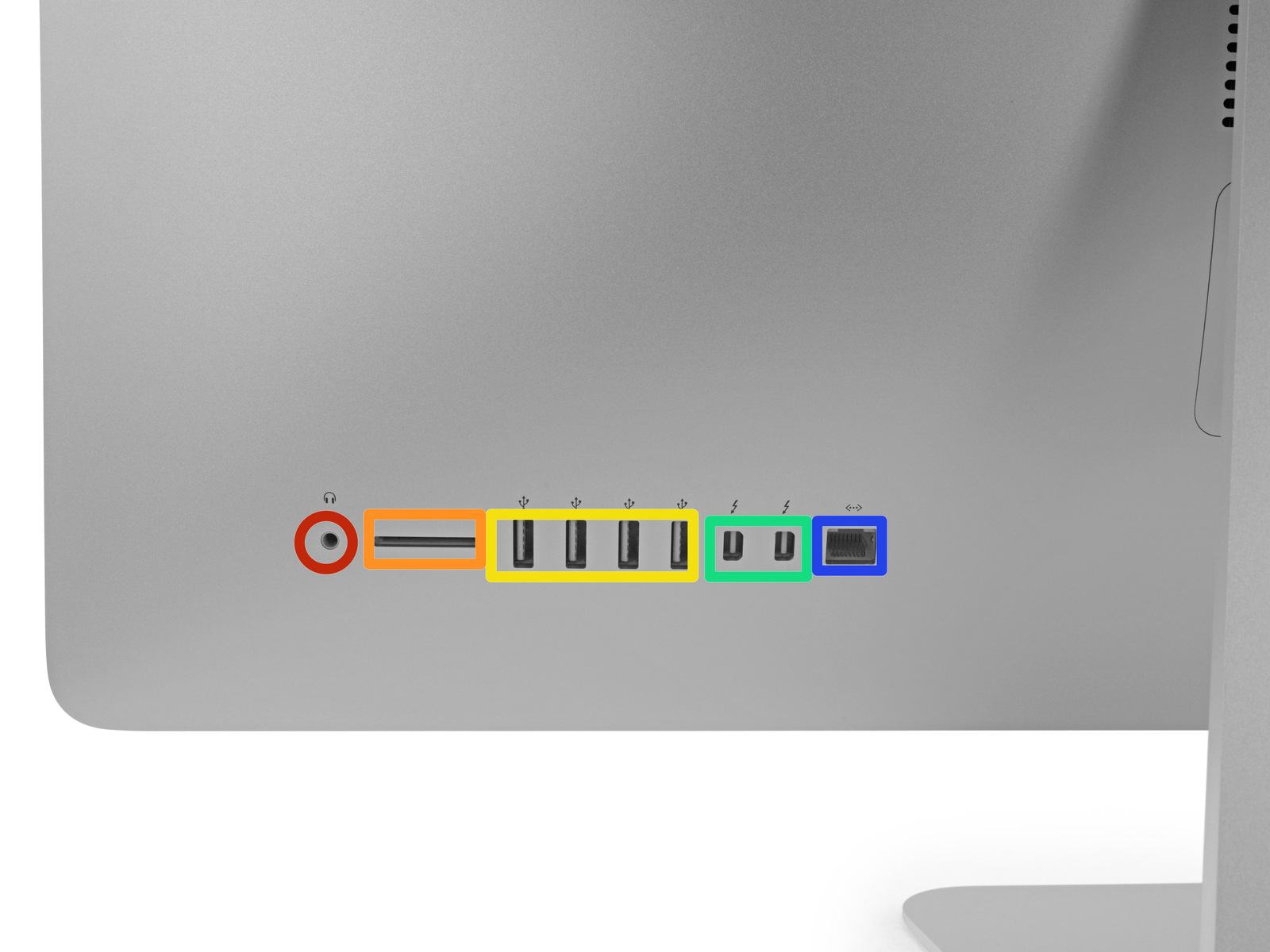

قرمز:خروجی هدفون؛ نارنجی:شکاف کارتخوان؛ زرد:چهار پورت USB 3.0؛ سبز: دو پورت Thunderbolt 2.0؛ آبی:پورت شبکه گیگابیتی

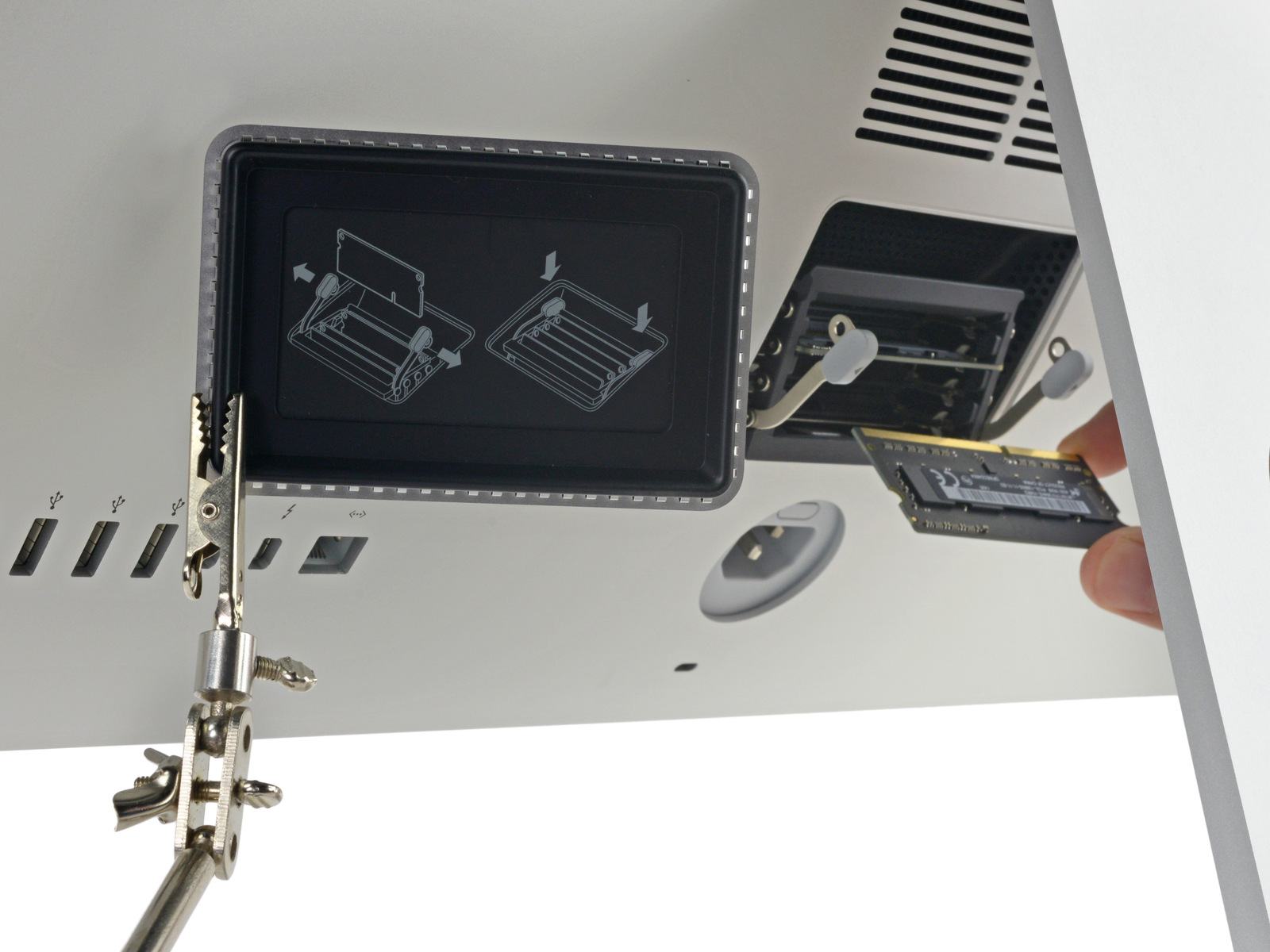

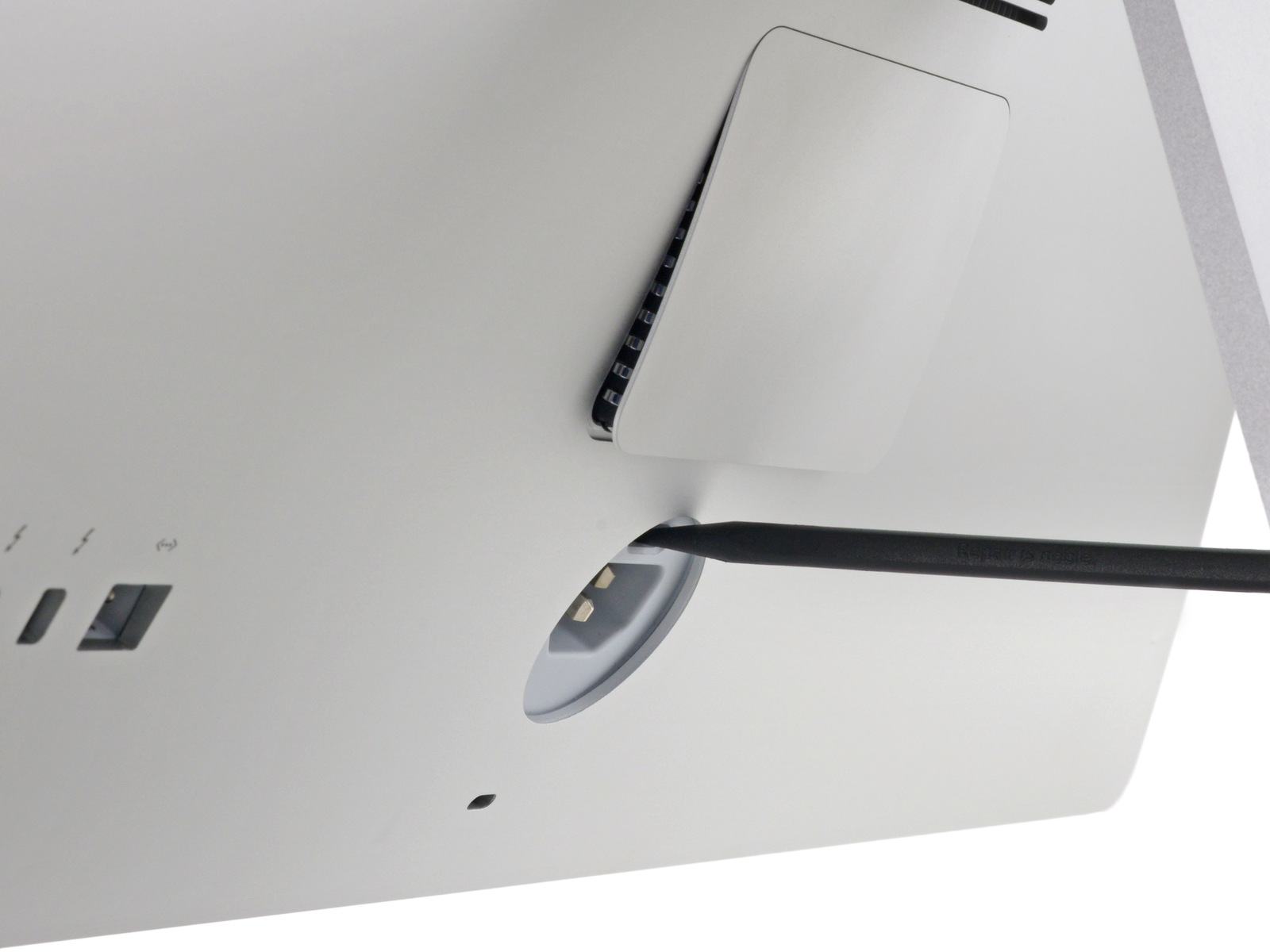

در کمال خوشوقتی! اپل همچنان ساختار تعویض آسان ماژول های RAM را حفظ نموده است. برای کمک به کاربر، پشت درپوش محافظ یک برچسب راهنما قرار گرفته است.

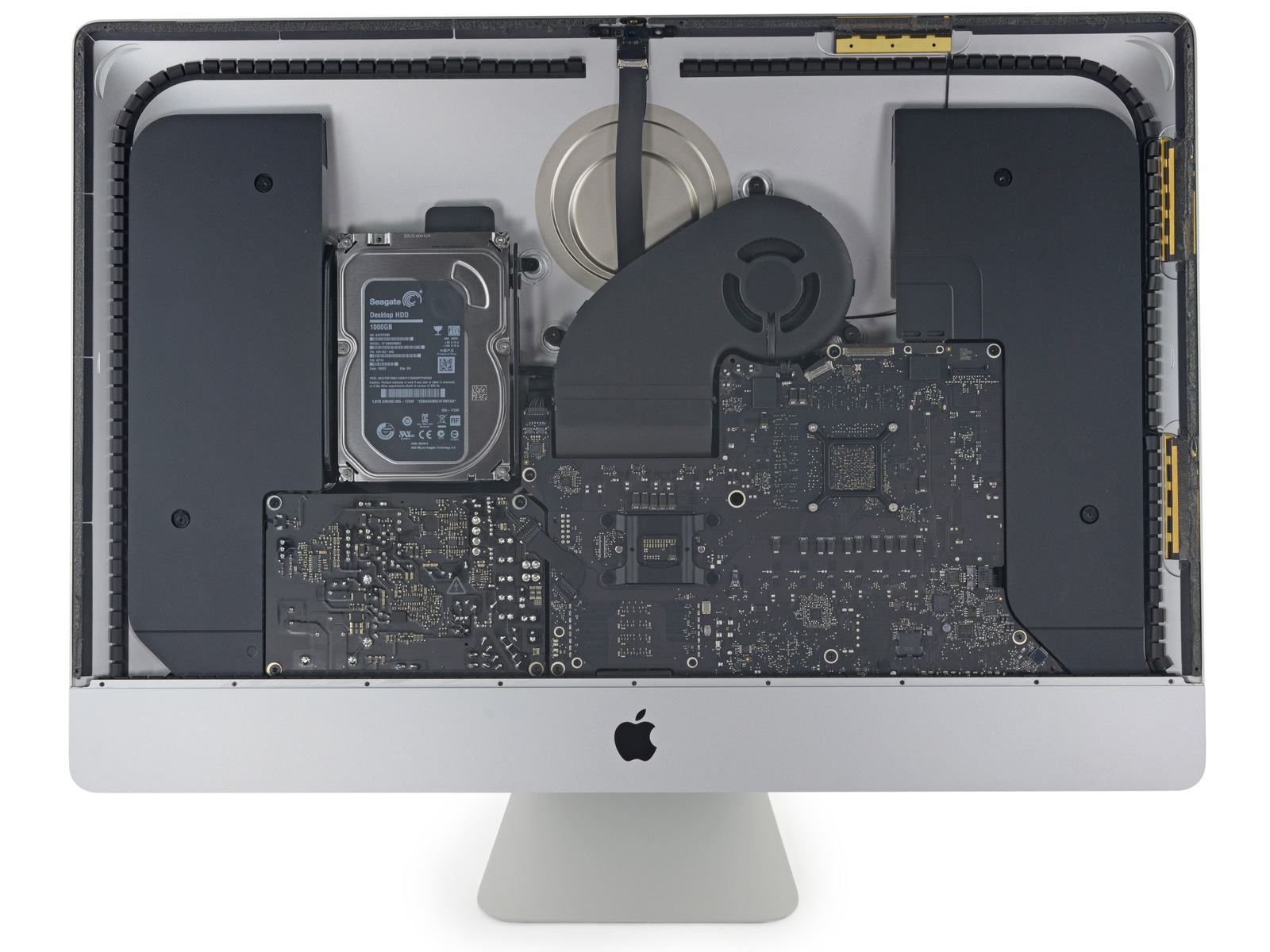

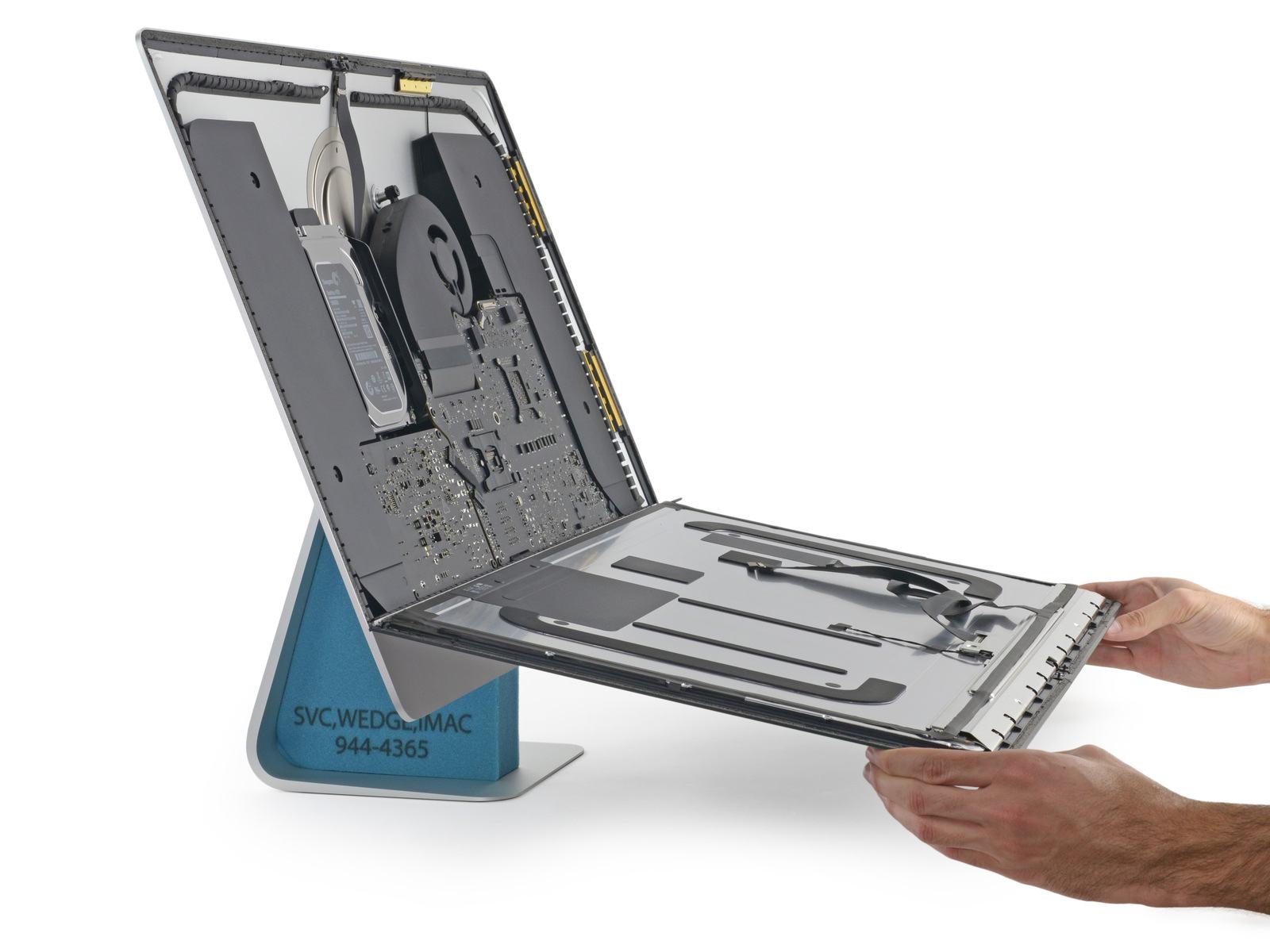

به دلیل ساختار یکپارچه، راه ورود به درون سیستم از طریق نمایشگر است. با جدا نمودن آن، چینش منظم و تر و تمیزی را در مقابل خود می بینیم.

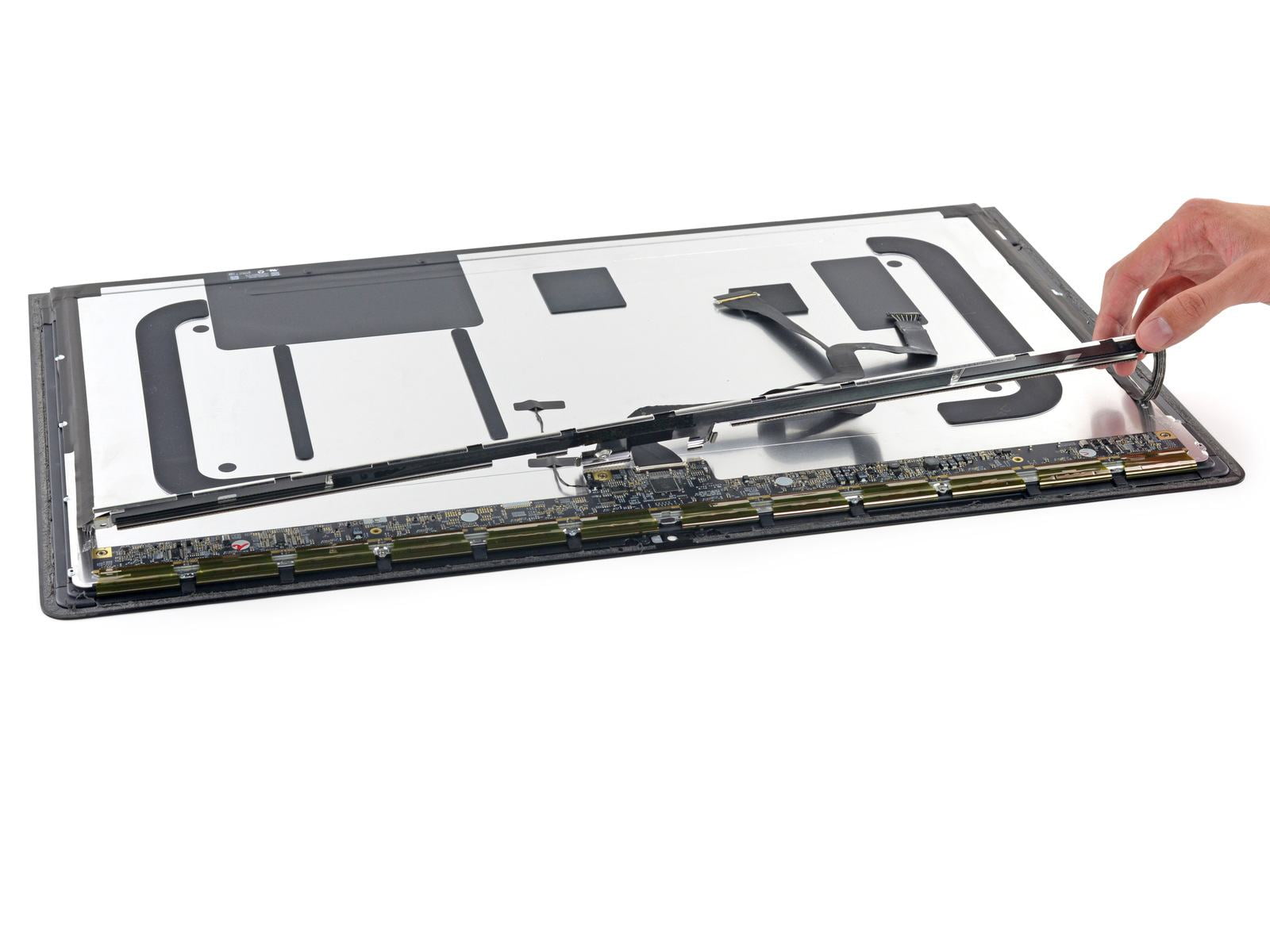

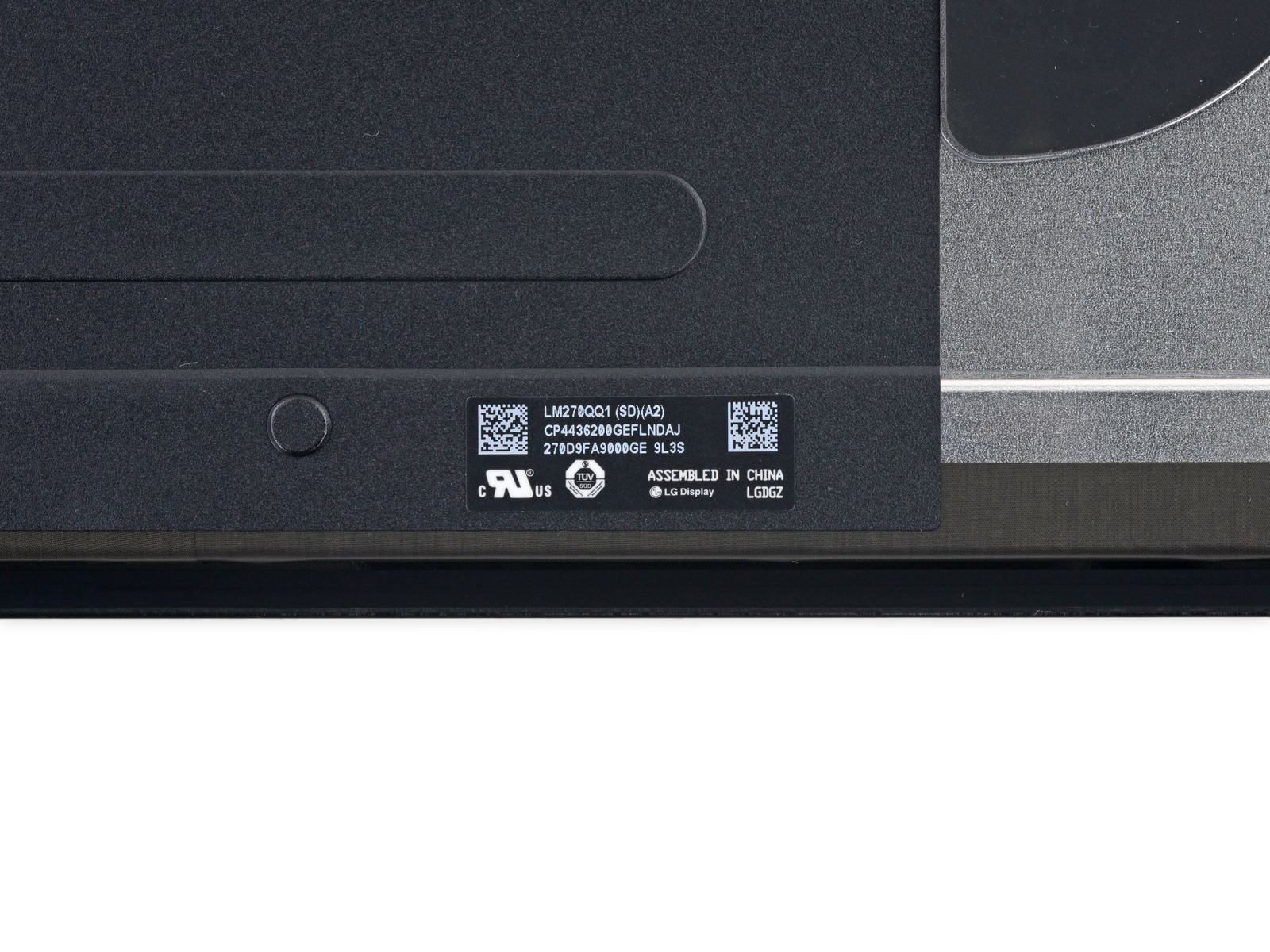

همانطور که روی برچسب پایین نمایشگر می بینیم، مانیتور 5K ساخت شرکت LG است و در بخش بالایی آن و زیر یک محافظ فلزی، برد بسیار کشیده نمایشگر را می بینیم.

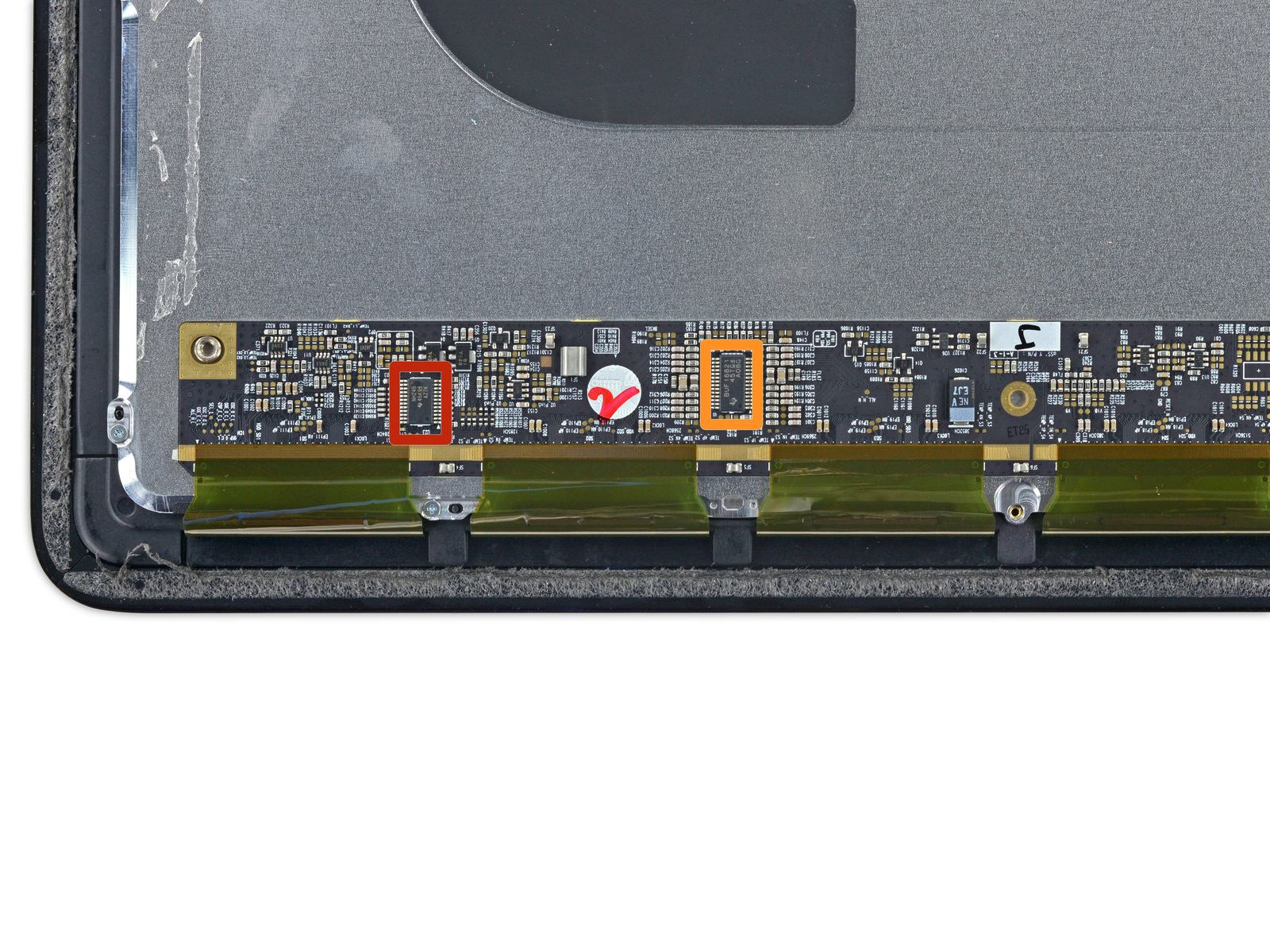

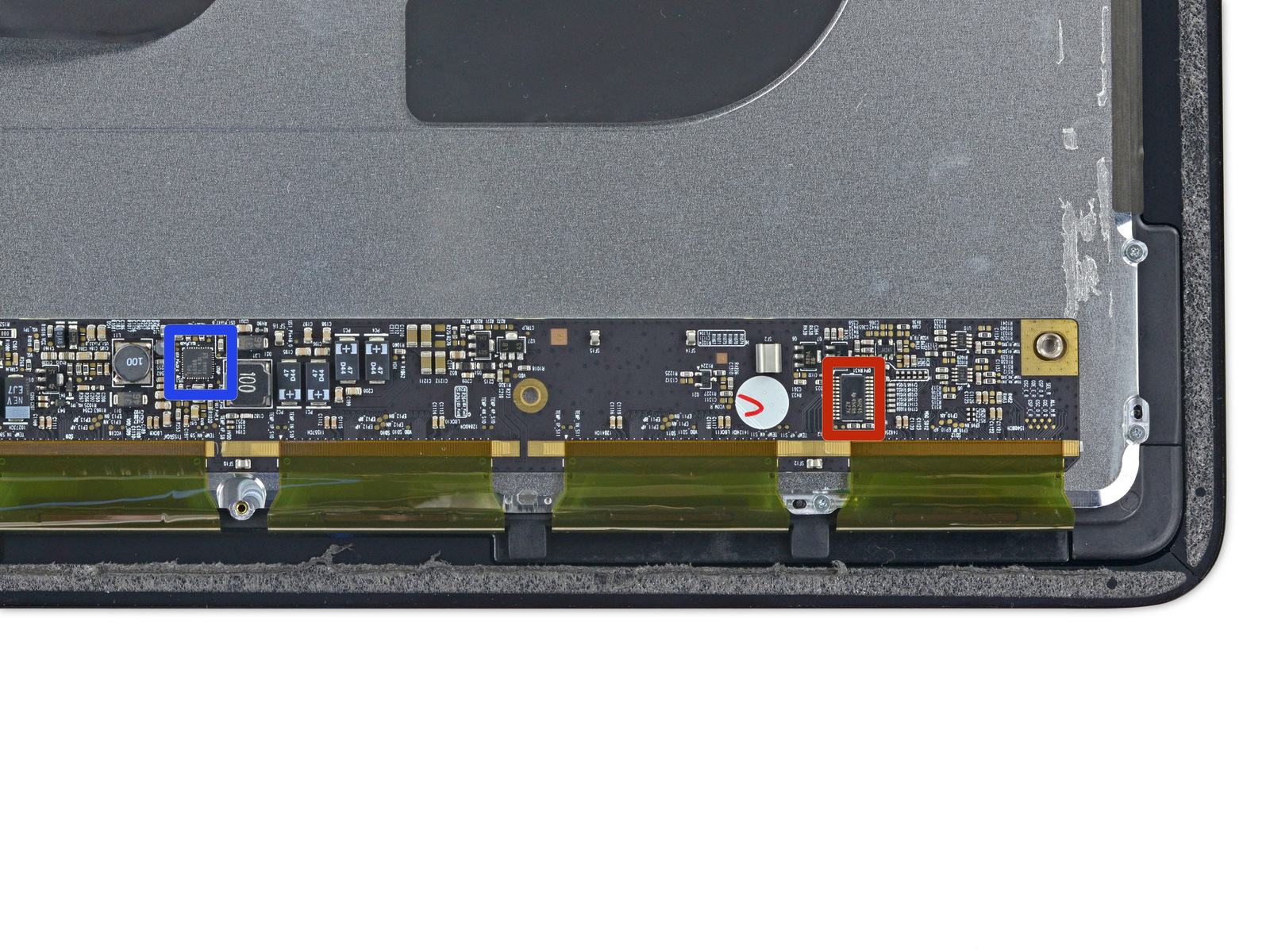

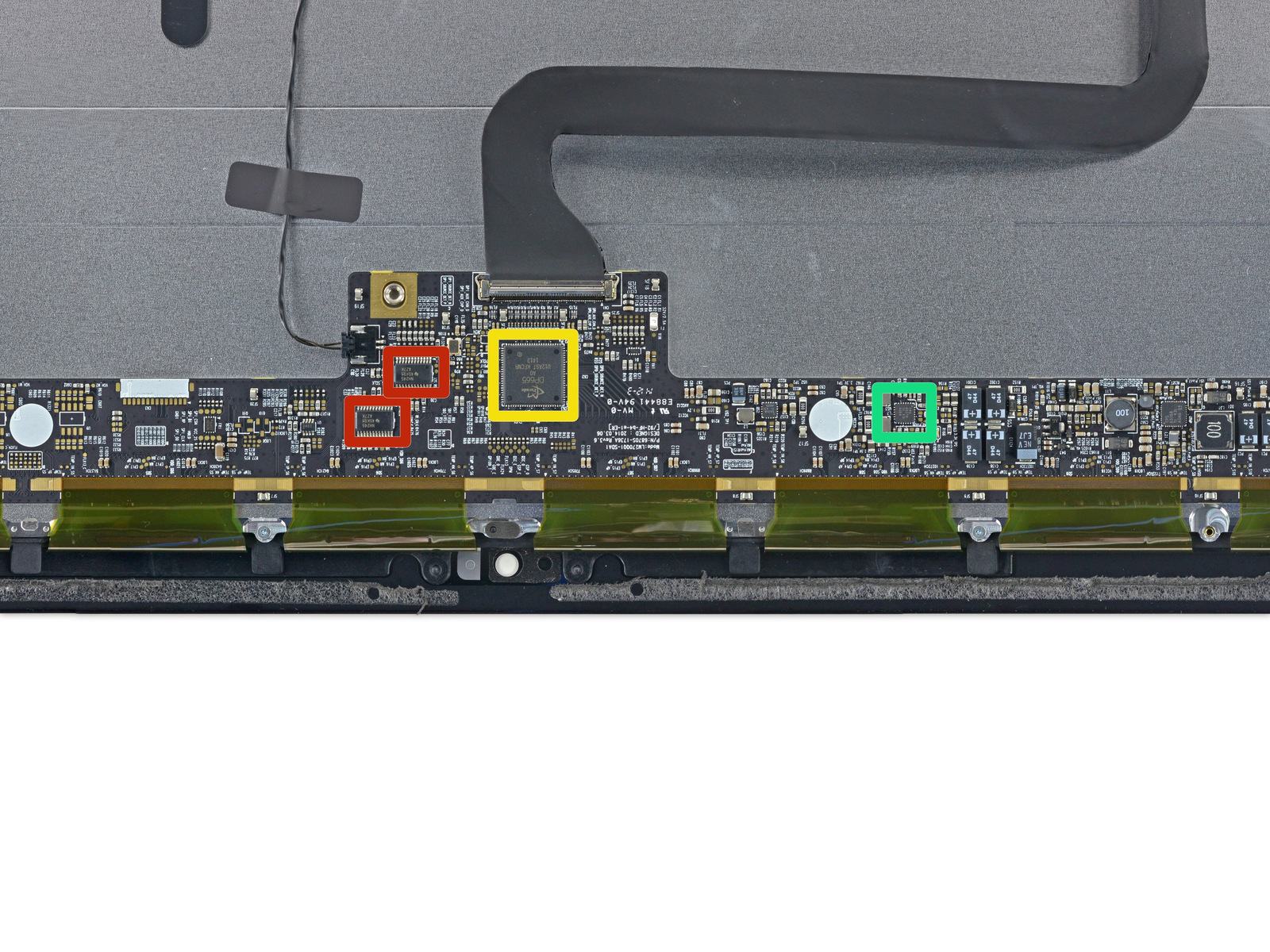

 قرمز:چیپ فرستنده-گیرنده 8 بیتی Texas Instruments NH245؛ نارنجی:چیپ قابل برنامه ریزی Texas Instruments BUF16821 و کالیبراتور Vcom؛ زرد:کنترلر تایمینگ LCD مدل Parade Technologies DP665؛ سبز:رگولاتور یکپارچه دوگانه Texas Instruments TPS65270؛ آبی:چیپ قابل برنامه ریزی Texas Instruments TPS65168

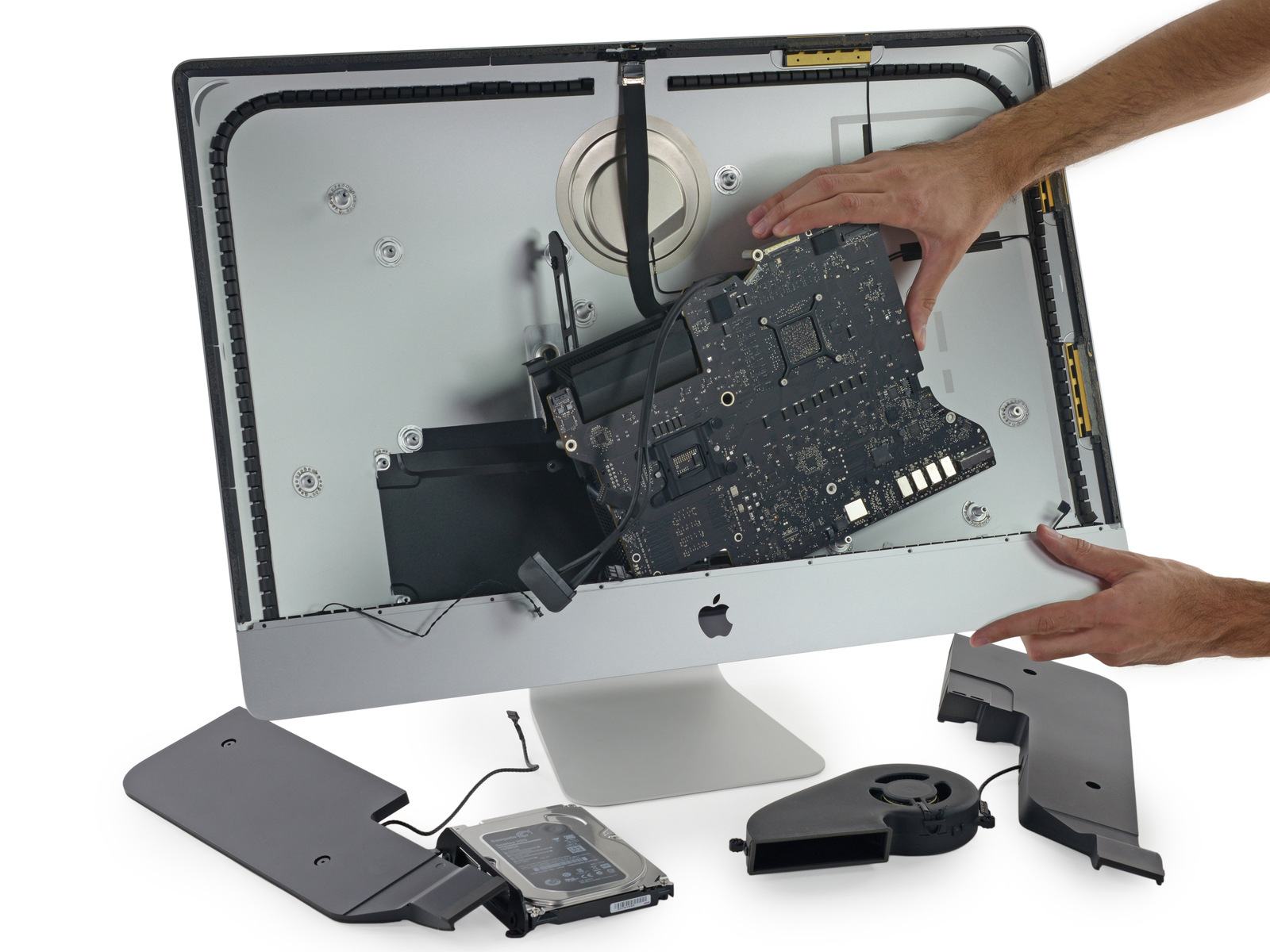

اجزای اصلی شامل مادربرد و متعلقات، هارد دیسک و سیستم خنک کننده را بیرون می کشیم.

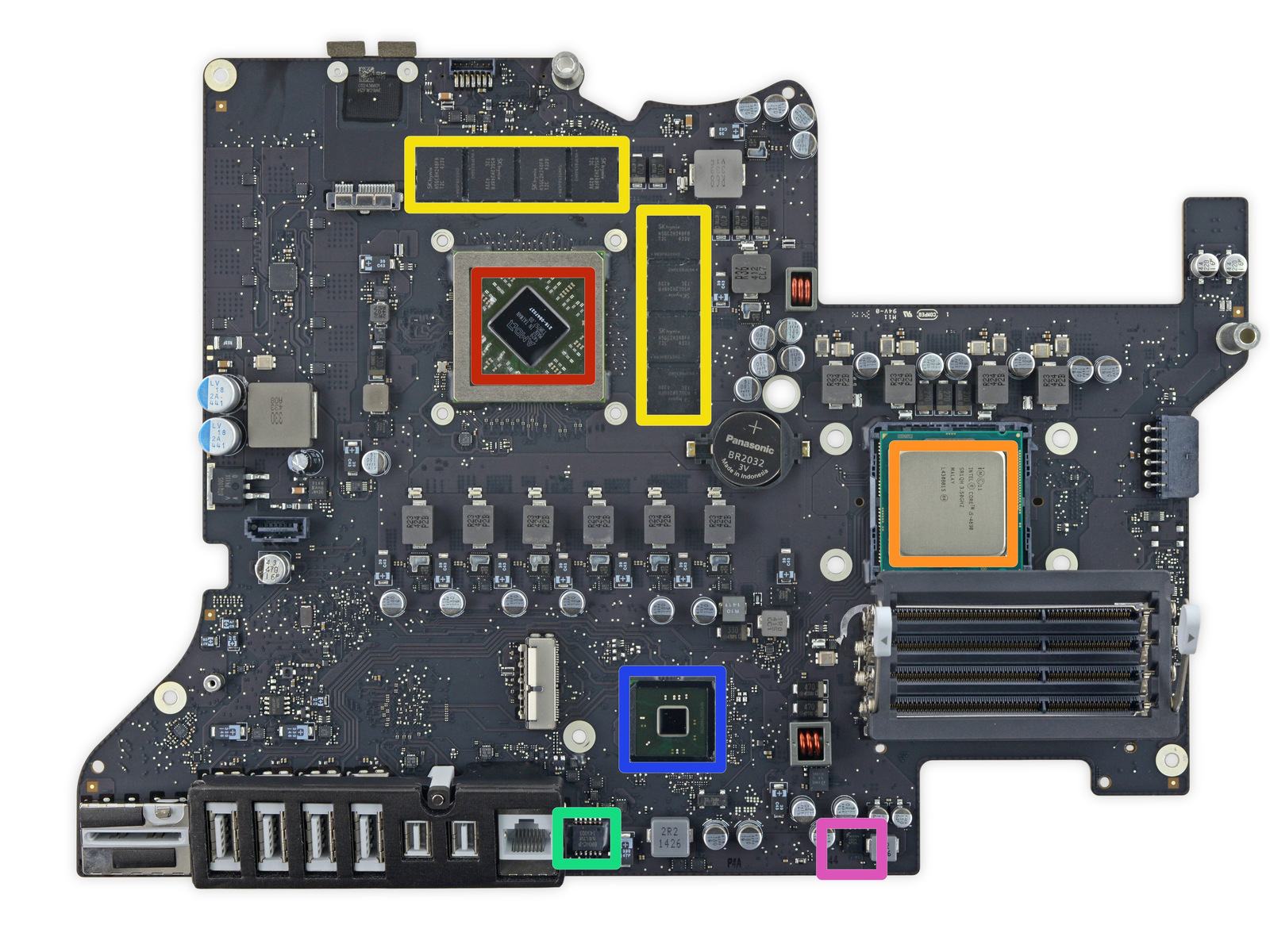

قرمز:پردازنده گرافیکی AMD Radeon R9 M290X؛ نارنجی:پردازنده مرکزی Core i5-4690؛ زرد: 8 چیپ 256 مگابایتی (جمعا 2 گیگابایت) GDDR5 مدل SK Hynix H5GC2H24BFR؛ سبز:چیپ Delta Electronics 890CF؛ آبی:چیپ PCH (همان پل جنوبی سابق) مدل Intel NB430029A00200؛ صورتی:چیپ Fairchild Semiconductor DE32GV

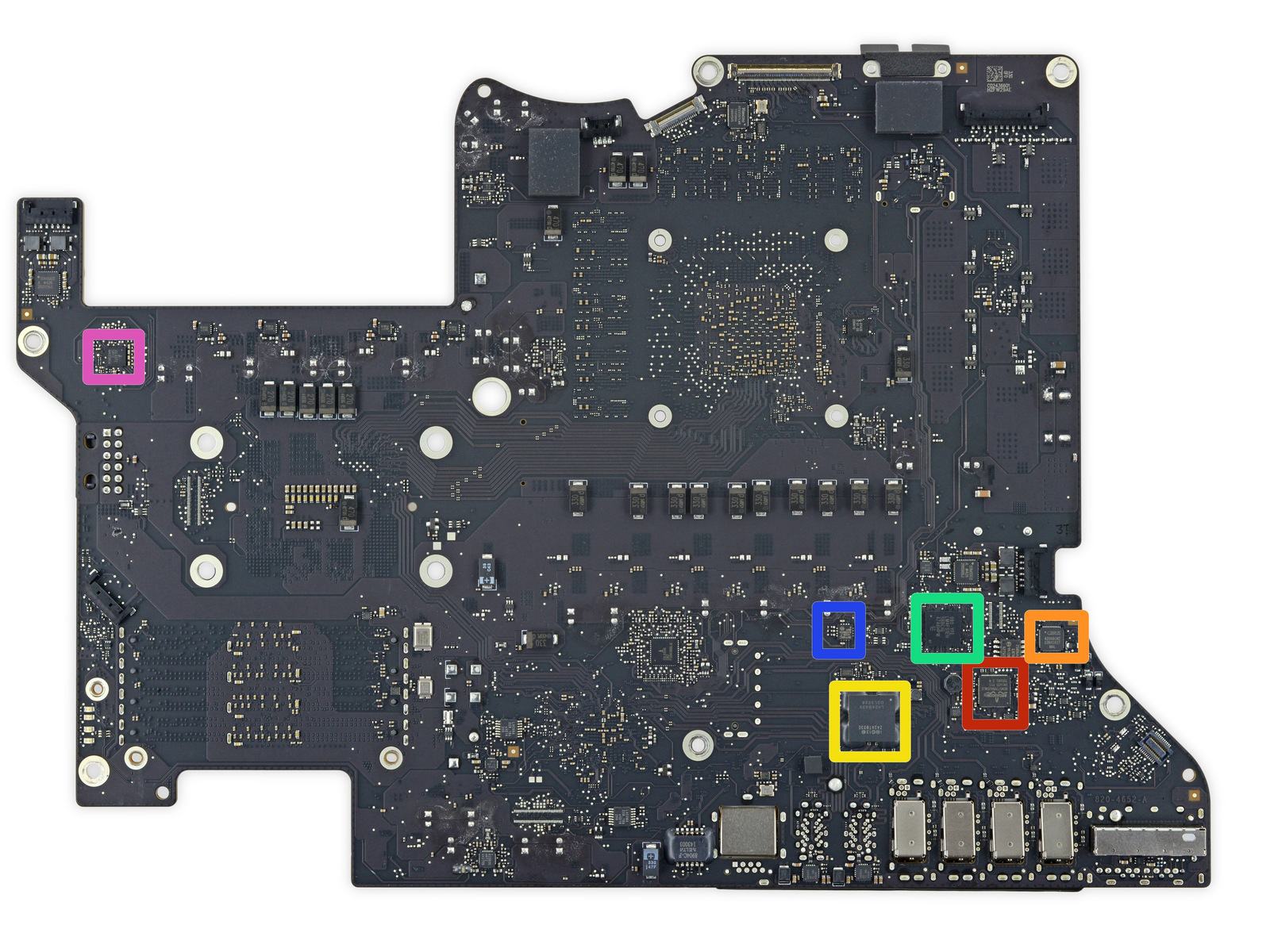

قرمز:کنترلر شبکه گیگابیتی Broadcom BCM5776؛ نارنجی:کنترلر صوتی Cirrus Logic 4206BCNZ؛ زرد: کنترلر Intel DSL5520 Thunderbolt 2؛ آبی:سنسور حرارتی SMBus ساخت شرکت Microchip Technology؛ صورتی: کنترلر PWM شش فاز مدل Intersil ISL6327

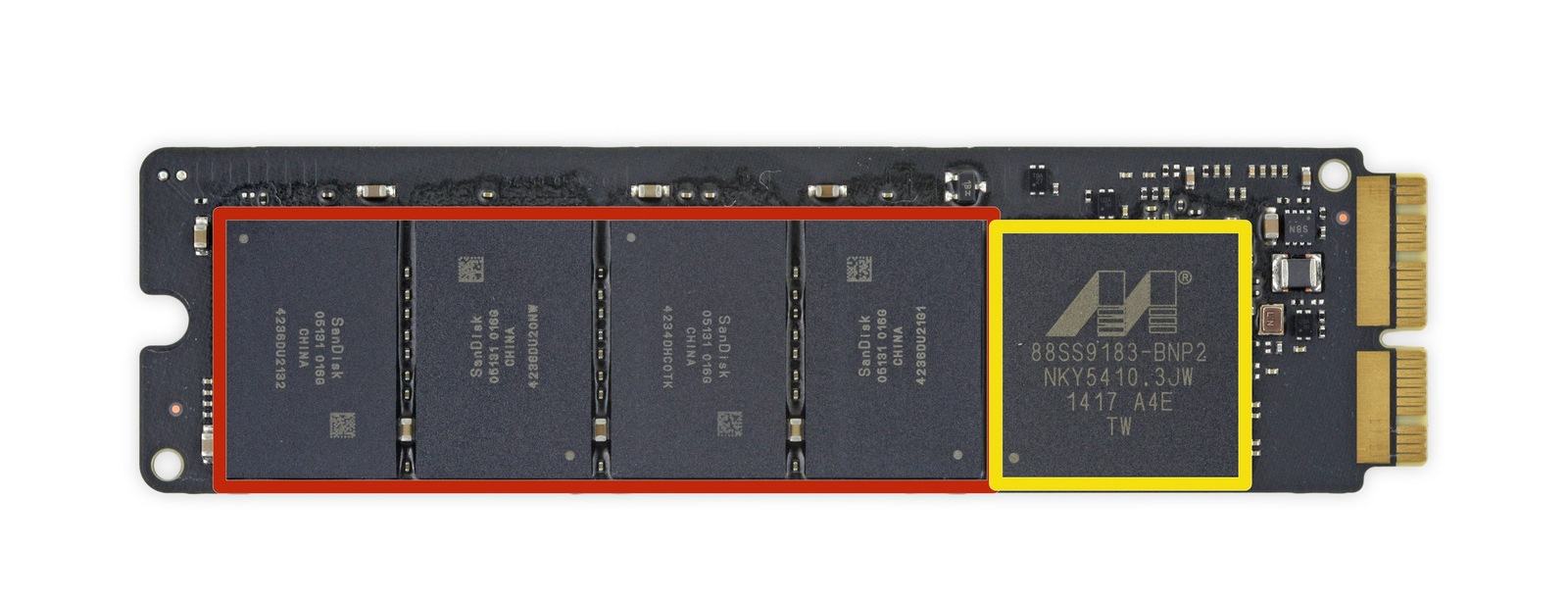

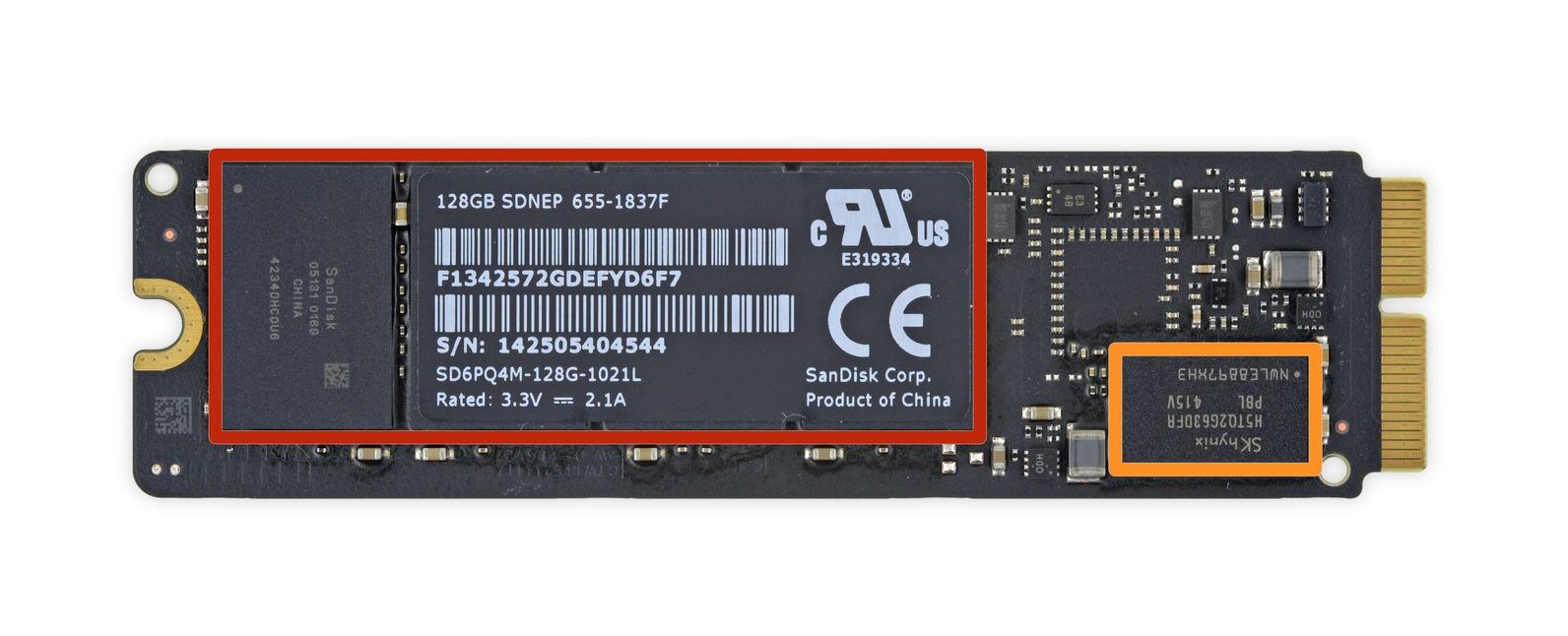

به ماژول پرسرعت SSD با 128 گیگابایت فضای ذخیره سازی می رسیم. قرمز:8 عدد چیپ 16 گیگابایتی NAND(مجموعا 128 گیگابایت) ساخت شرکت SanDisk؛ نارنجی:چیپ 2 گیگابایتی DDR3 مدل SK Hynix H5TQ2G63DFR؛ زرد:کنترلر SSD مدل Marvell 88SS91383

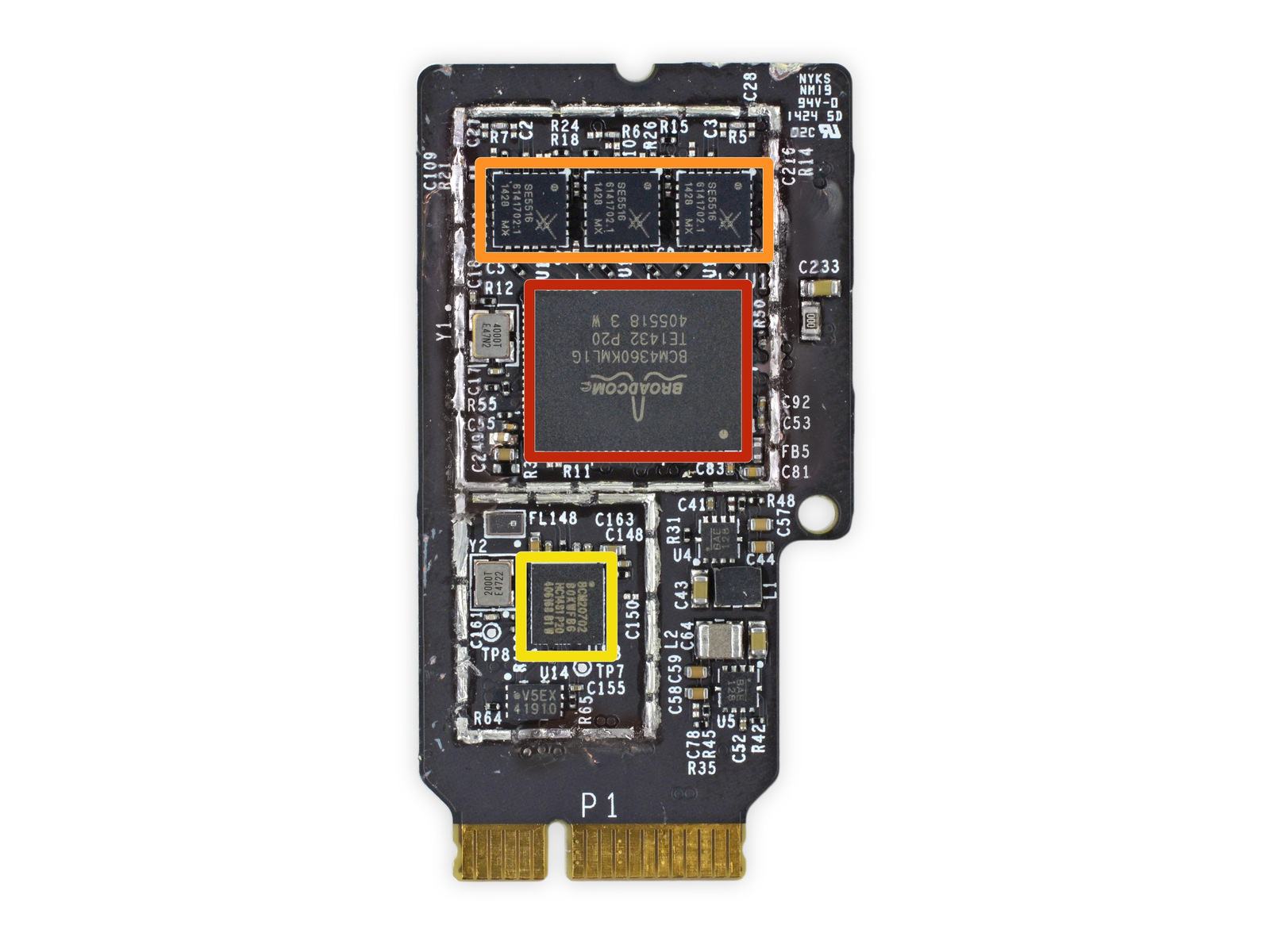

این هم کارت شبکه بیسیم. قرمز: چیپ فرستنده-گیرنده شبکه WiFi 802.11ac مدل Broadcom BCM4360KML1G؛ نارنجی:ماژول دوبانده WLAN 802.11a/b/g/n/ac مدل Skyworks SE5516؛ چیپ بلوتوث نسخه 4.0 مدل Broadcom BCM20702 با پشتیبانی از قابلیت BLE یا Bluetooth Low Energy

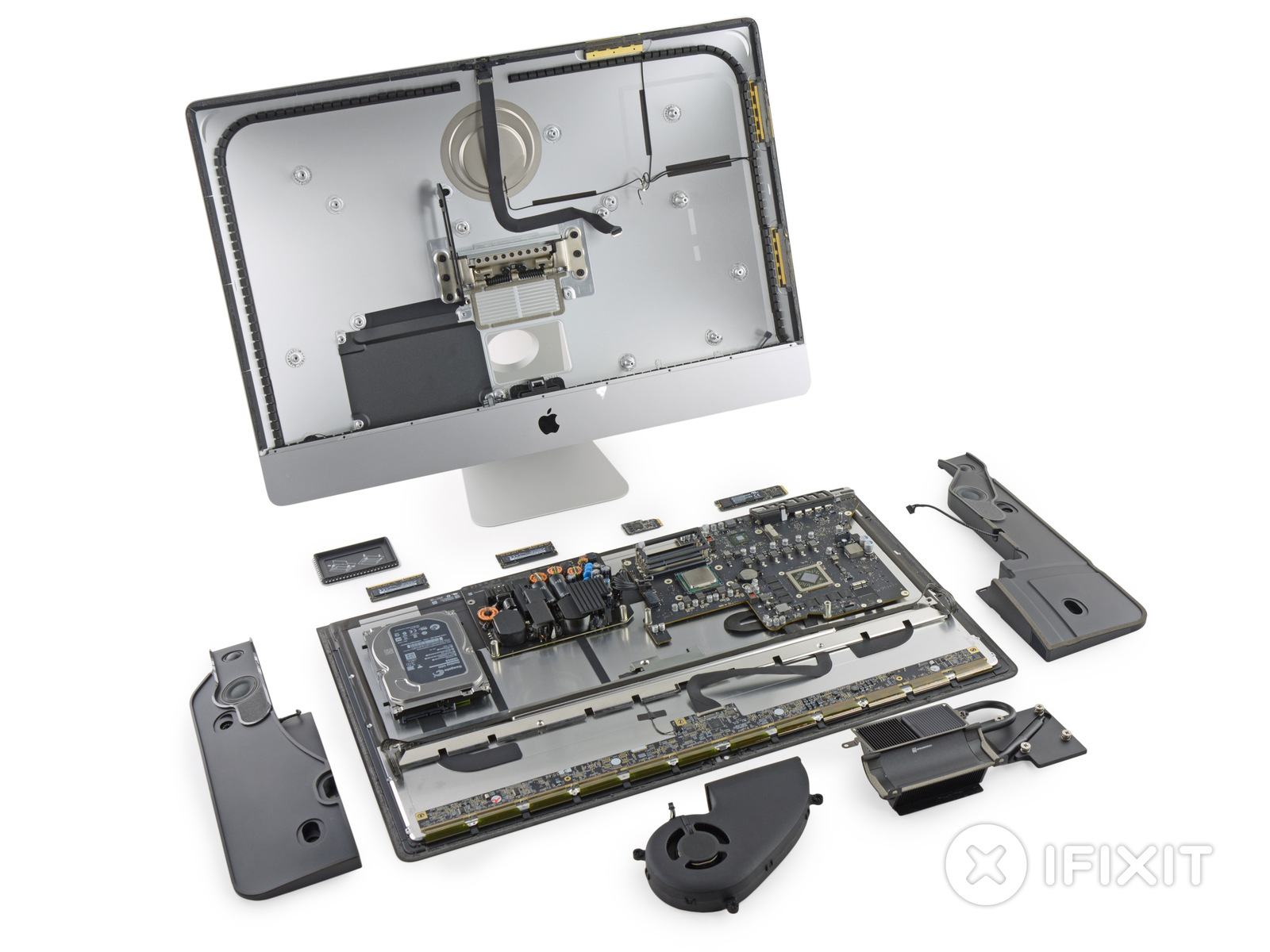

در نهایت یک نگاه کلی به iMac و تمامی بخش های درونی آن می اندازیم.
