آیفون های اپل به عنوان یکی محبوب ترین گوشی های هوشمند جهان که از ابتدا تاکنون تاثیرات چشمگیری بر روی دنیای گوشی های هوشمند داشته اند، از اهمیت خاصی در این صنعت برخوردارند. به طوری که کاربران زیادی اپل را یک کمپانی پیشتاز و خلاق میشناسند و هر نسل دارای ویژگی های منحصر به فردی است که در گوشی های دیگر یافت نمیشوند. شاید این فاکتور پس از دوران جابز فقید چندان به چشم نیآمده باشد اما با این حال در هر نسل شاهد نوآوری هایی از سوی این کمپانی بوده ایم. اکنون که یک هفته ای از رونمایی نسل جدید آیفون میگذرد، متخصصین دست به کار شده اند تا سفری داشته باشیم به زیر پوسته ی این دستگاه ها. مطمئنا برای کاربران زیادی این موضوع که چه قطعات و فناوری هایی درون این دستگاه جای گرفته هیجان انگیز است. همراه ما باشید.
گام اول
ابتدا از نسخه ی معمولی آیفون 7 کار را آغاز میکنیم و نگاهی به مشخصات فنی این گوشی هوشمند میاندازیم:
- چیپست پردازنده ی Apple A10 Fusion یکپارچه شده با کمک پردازنده ی M10
- حافظه داخلی 32، 128 و 256 گیگابایتی
- صفحه نمایش 4.7 اینچ با رزولوشن 750 * 1334 به همراه پنل IPS LCD Retina
- دوربین اصلی 12 مگاپیکسلی با گشادگی دیافراگم f/1.8، تثبیت گر اپتیکال تصویر و زوم دیجیتال 5x
- دوربین جلوی 7 مگاپیکسلی فیس تایم اچ دی با گشادگی دیافراگم f/2.2 و قابلیت ضبط ویدئوی فول اچ دی
- دکمه ی هوم غیر مکانیکی Touch ID با فناوری جدید Taptic Engine
- چیپ وای فای 11a/b/g/n/ac + بلوتوث
- MIMO 4.2 + NFC
گام دوم
پیش از اینکه ماجراجویی و کند و کاو آیفون 7 را آغاز کنیم نگاهی به ویژگی های جدید این دستگاه خواهیم انداخت:
- صفحه نمایش نسل جدید آیفون دارای حیطه رنگی P3 را پوشش میدهد و 25 درصد روشنایی بیشتری نسبت به آیفون 6 اس دارد.
- دوربین اصلی 12 مگاپیکسلی آیفون 7 طبق ادعای اپل 60 درصد سریع تر شده است و 30 در صد عملکرد بهتری نسبت به نسل قبل دارد.
- فلاش ال ای دی 4 گانه ی True Tone نیز 50 درصد نور بیشتری نسبت به آیفون 6 اس تولید میکند.
گام سوم
- ابعاد دقیق آیفون 7 بدین شرح است: ارتفاع 138.3 میلی متر و عرض 67.1 میلی متر و ضخامت 7.1 میلی متر. وزن آیفون 7 نیز 138 گرم است که نسبت به نسل قبل 5 گرم کاهش یافته است. همچنین اپل در مدل جدید خطوط آنتن را باز طراحی کرده است و پشت گوشی اکنون نمای بهتری دارد.
گام چهارم

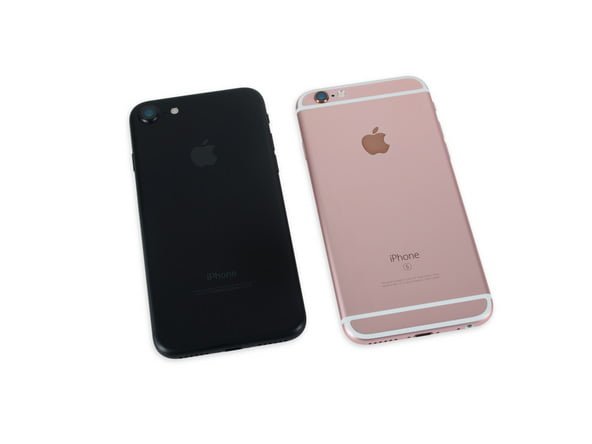

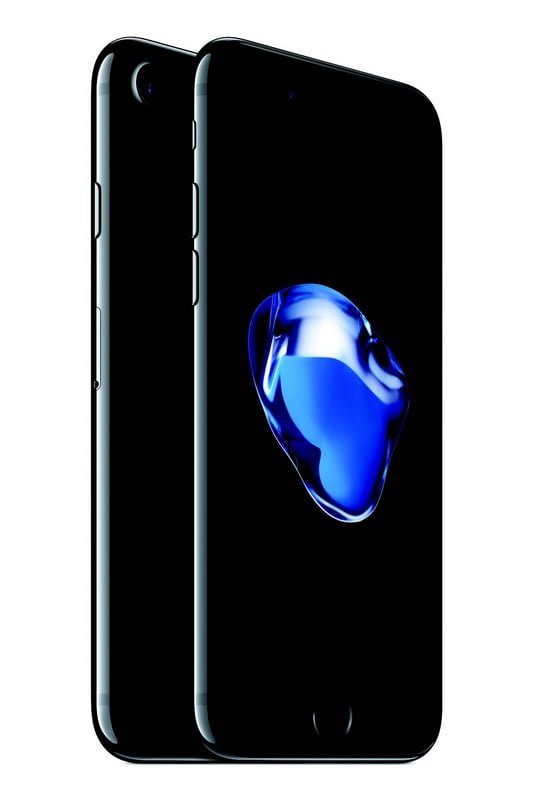

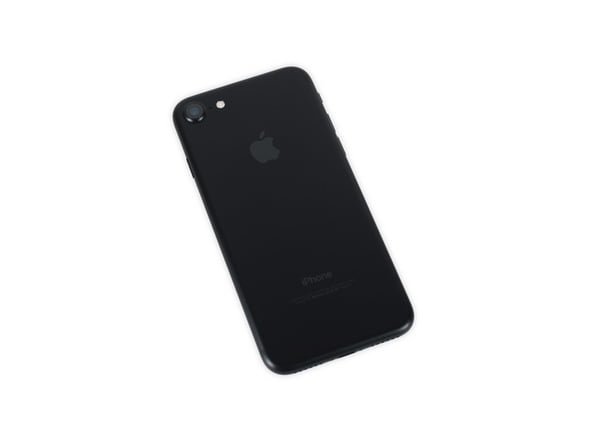

- رنگ مشکی مات را میتوان یک رنگ جدید از آیفون به شمار آورد و همچنین مشکی براق یا همان جت بلک نیز در کنار طلایی و رز گلد از گزینه های کاربران به شمار میروند. مشکی براق آیفون های جدید استعداد بیشتری در خط و خش افتادن بر روی بدنه دارند.
گام پنجم

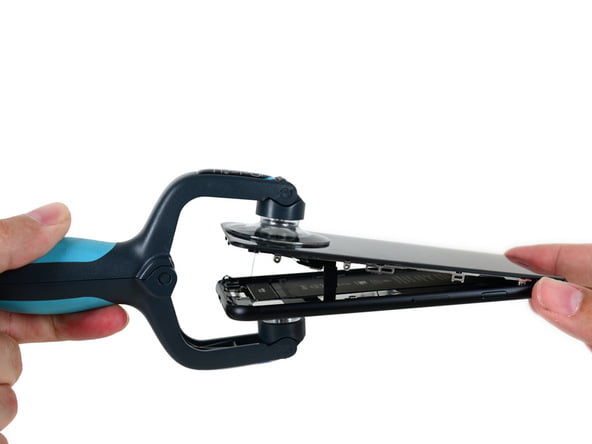

در این بخش توسط ابزار مخصوص صفحه نمایش از دستگاه جدا میشود تا به قطعات داخلی آیفون 7 دسترسی پیدا کنیم. آیفون 7 کاملا شبیه به یک کتاب داستان باز میشود و خبری از کابل های ضخیم و زیاد هنگام باز کردن نیست که ظاهر منظمی را به داخل دستگاه بخشیده است.
گام ششم
- پیش از اینکه به اتصالات داخلی برسیم، چسب های نسبتا زیادی وجود دارد که از محافظ صفحه نمایش در مقابل شاسی دستگاه حفاظت میکند. اگر چه این چسب ها کمی کار تعمیر پذیری را سخت کرده است اما باعث افزایش مقاومت آیفون 7 در مقابل آب خوردگی و نفوذ گرد و خاک نیز شده است.

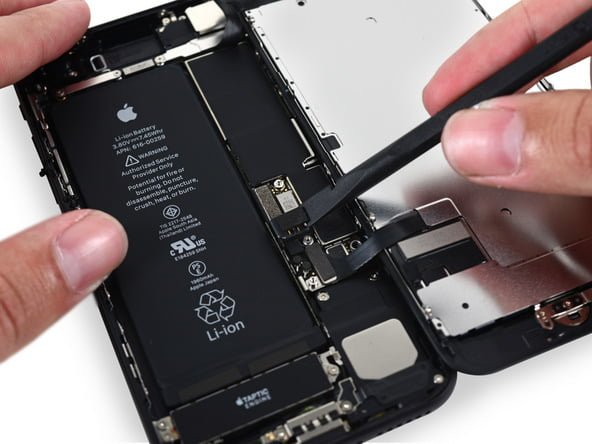

- پس از جداسازی پنل صفحه نمایش و رهایی از چسب های مذکور نوبت به جداسازی باتری میرسد. سپس باید اتصالات صفحه نمایش قطع شود.
گام هفتم

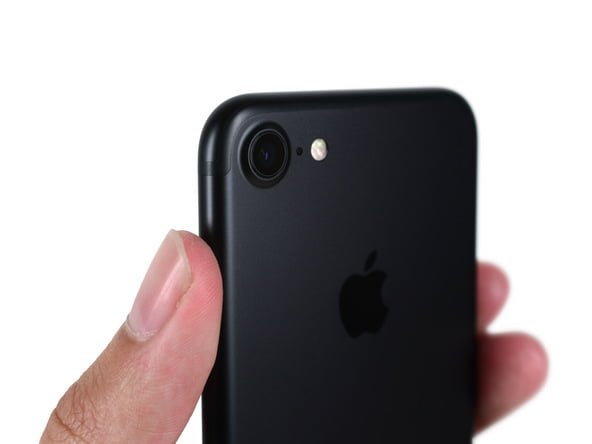

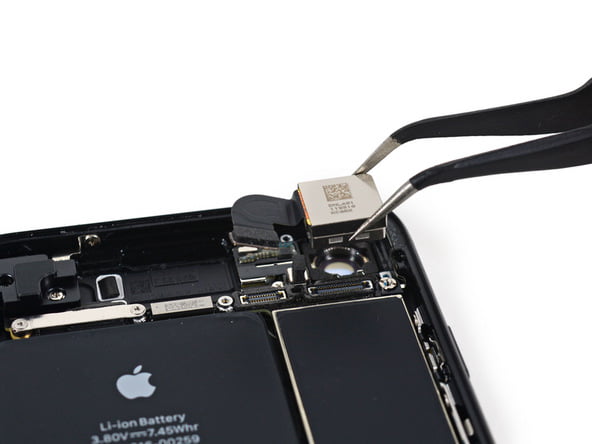

- آیفون 7 به دوربین بزرگتری نسبت به نسل قبل مجهز است و دارای لنز 6 لایه ی 12 مگاپیکسلی، 4 چراغ ال ای دی و یک سنسور فلیکر است.
گام هشتم
- جز پلاستیکی که در این تصویر مشاهده میشود به گفته ی اپل یک دریچه ی هوا است که از ورود آب به داخل دستگاه جلوگیری میکند. این قطعه باعث توازن فشار هوا در داخل و بیرون دستگاه میشود.

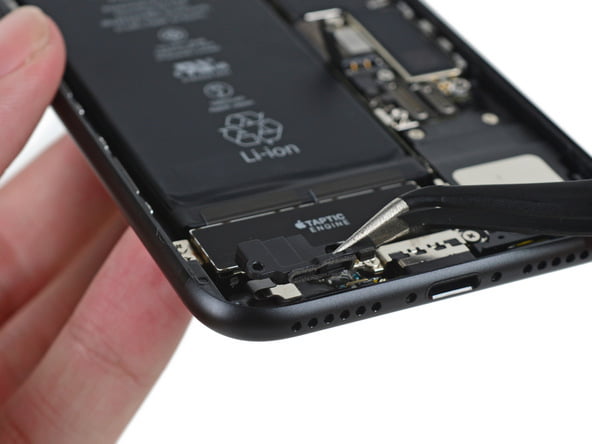

- موتور لرزشی Tatic Engine آیفون 7 جایگزین سیستم دکمه ی هوم مکانیکی شده است و بازخورد های لرزشی را به دست کاربر منتقل میکند.
گام نهم

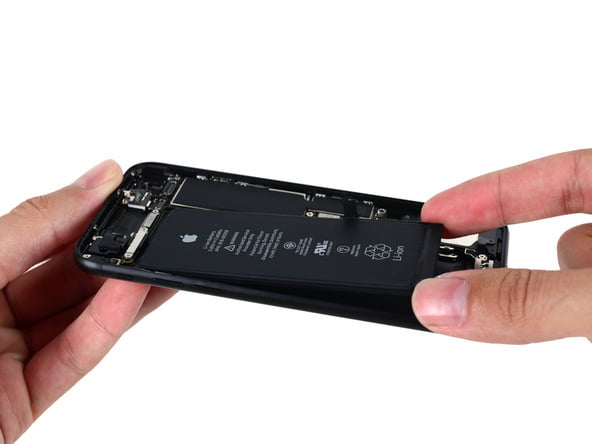

- سرانجام به بخش انرژی آیفون 7 رسیدیم. اپل از یک باتری 1960 میلی آمپر ساعتی لیتیوم یون در این مدل استفاده کرده است که دارای گنجایش 7.45 وات ساعت است. که نسبت به گنجایش 6.55 وات ساعت باتری نسل پیشین افزایش قابل توجهی داشته است.
- اپل مدعی است که این ارتقا باعث افزایش مدت زمان مکالمه 3G ، وب گردی با وای فای تا 14 ساعت میشود و تا 14 روز در حالت آماده کار روشن میماند. نکته ی مثبت این ارتقا این است که همچنان جداسازی باتری این دستگاه به راحتی صورت میگیرد.
گام دهم

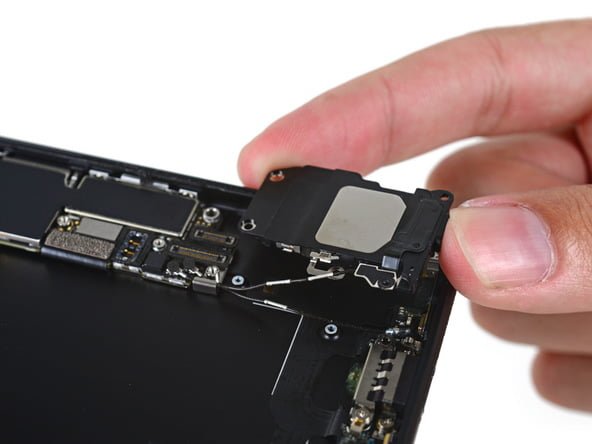

- آیفون های دارای استاندارد ضد آب IP67 هستند و در کالبد شکافی این مدل نیز در جای جای دستگاه ایمنی سازی هایی جهت مقاومت در برابر آب صورت گرفته است. اسپیکر دستگاه نیز به واسطه ی استفاده از لایه ی لاستیکی در مقابل نفوز آب مقاوم شده اند.
گام یازدهم

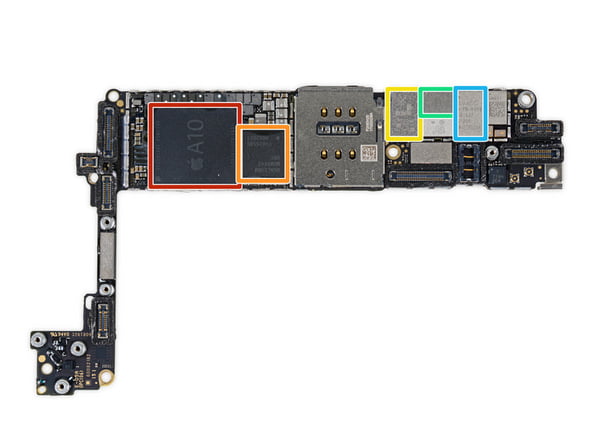

بالاخره به برد اصلی آیفون میرسیم که اجزای مختلف زیر بر روی آن تعبیه شده اند:
- چیپست A10 Fusion اپل به همراه 2 گیگابایت حافظه ی رم سامسونگ
- مودم داخلی کوالکام MDM9645M LTE Cat.12
- Skyworks 78100-20
- ماژول آمپلی فایر Avago AFEM-8065
- ماژول آمپلی فایر
- Avago AFEM-8055

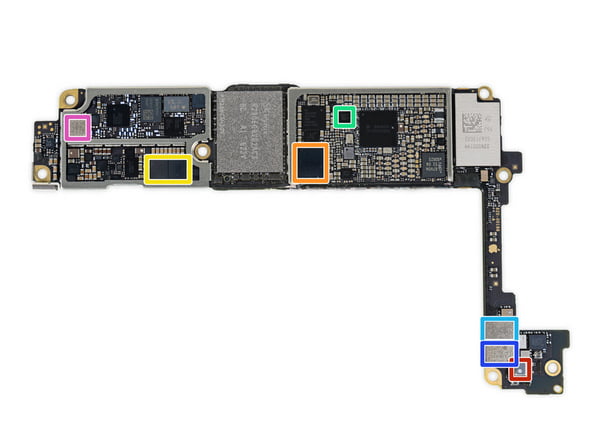

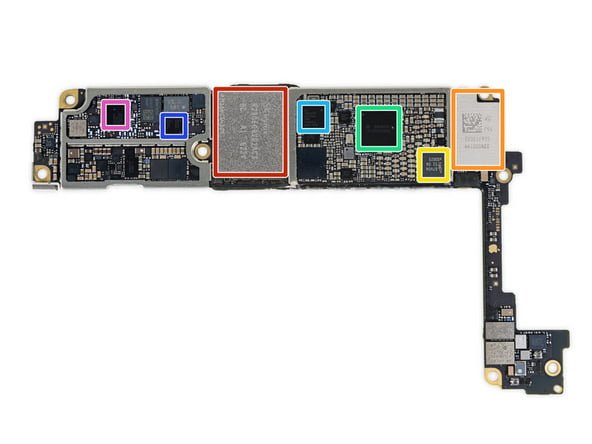

در سمت دیگر برد نیز قطعات ذیل قرار دارند:
- حافظه ی 32 گیگابایتی SK Hynix
- ماژول Murata 339S00199 Wi-Fi/Bluetooth
- کنترلر NXP 67V04 NFC
- Dialog 338S00225 Power Management IC
- Qualcomm PMD9645 Power Management IC
- فرستنده و گیرنده ی Qualcomm WTR4905 LTE
- فرستنده و گیرنده رادیویی Qualcomm WTR3925

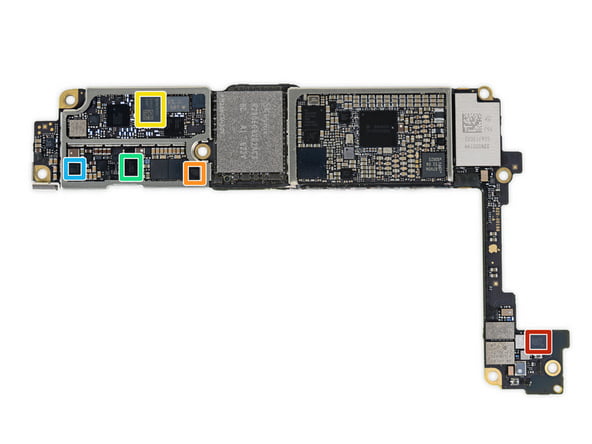

دیگر تراشه های برد اصلی آیفون 7 عبارتند از:
- سنسور فشار سنج Bosch Sensortec
- کدک صدای Apple/Cirrus Logic 338S00105
- 2 تقویت کننده صدای Cirrus Logic 338S00220
- Lattice Semiconductor ICE5LP4K
- ماژول گیرنده Skyworks 13702-20 Diversity
- ماژول گیرنده Skyworks 13703-21 Diversity
- Skyworks 77363-1
- Avago LFI626 200157
- NXP 610A38
- TDK EPCOS D5315
- IC مدیریت مصرف انرژی Texas Instruments 65730A0P
گام دوازدهم

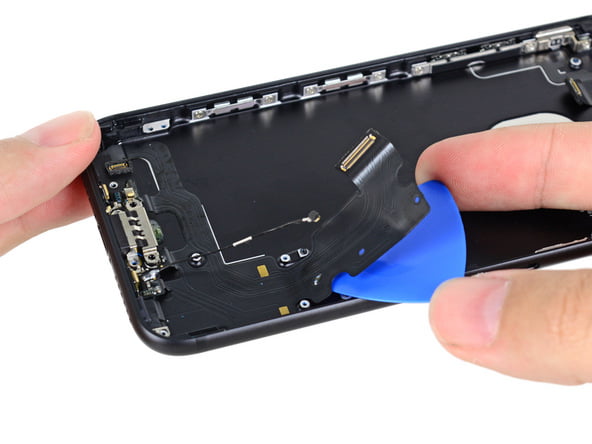

- پس از خارج سازی برد اصلی، امکان آزاد کردن پورت لایتنینگ فراهم میشود.
- اما این کار به یک باره انجام نخواهد شد زیرا که پورت توسط چند پیچ به دستگاه محکم شده است.
- با حذف جک 3.5 میلی متری هدفون این پورت فضای بیشتری را پوشانده است و اپل جایگاه آن را تقویت کرده است. دیگر اجزایی که بر روی پورت لایتنینگ قرار گرفته اند عبارتند از دو میکروفون، تو سوراخ بلندگو و در نهایت درگاه لایتنینگ.
گام سیزدهم

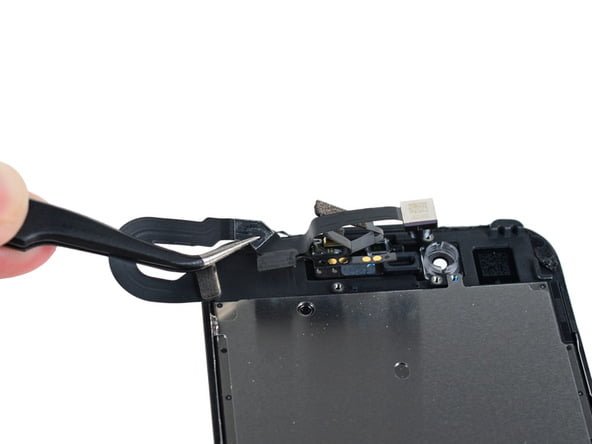

- در این بخش ماژول دوربین جلوی آیفون 7 جدا شده که یک لنز 7 مگاپیکسلی به همراه تثبیت گر خودکار تصویر است.
گام چهاردهم

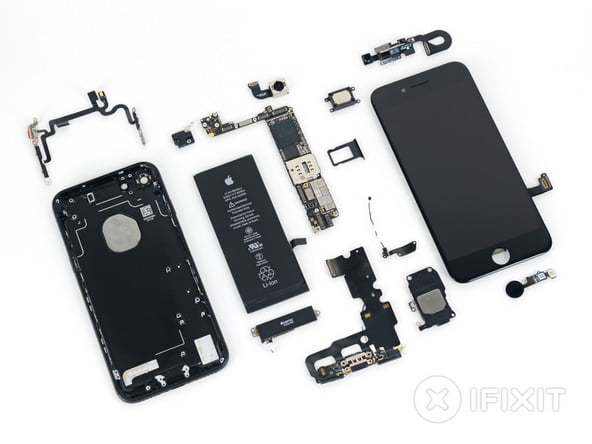

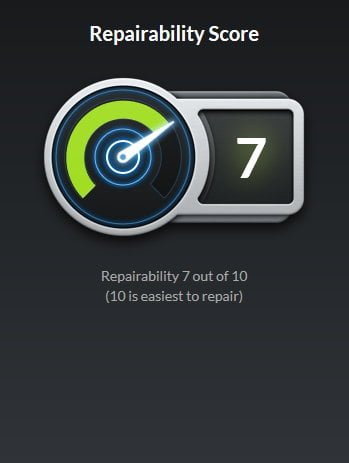

این کالبد شکافی توسط تیم متخصصین iFixit صورت گرفته و در پایان آیفون 7 از نظر تعمیر پذیری نمره ی 7 از 10 را کسب کرده است که امتیاز کاملا قابل قبولی محسوب میشود. نیاز به یک پیچ گوشتی اضافه برای باز کردن پیچ های سه سو در اغلب تعمیرات آیفون 7 به عنوان یک نقطه ضعف قلمداد شده است و دسترسی راحت و جداسازی آسان باتری و دکمه ی هوم سخت و مقاوم از جمله نقاط طراحی آیفون 7 به شمار رفته اند.
به زودی کالبد شکافی کامل آیفون 7 پلاس و ساعت اپل واچ 2 نیز در سایت سخت افزار قرار داده خواهد شد.
