جدیدترین تصویر PCB گرافیک RTX 3090 – طراحی خارق العاده

جدیدترین تصویر PCB گرافیک RTX 3090 در فروم Chiphell افشا شده تا نگاه دقیق‌تری به طراحی کامپکت و خارق العاده انویدیا که همین امروز معرفی خواهد شد، داشته باشیم.

انویدیا اولین بار این PCB را چند روز پیش با انتشار اولین ویدیو رسمی از جزئیات طراحی کارت گرافیک‌های GeForce RTX 30 به نمایش گذاشت. این بُرد خاص برای RTX 3090 از 24 قسمت محل برای قرار گیری چیپ‌های GDDR6X بهره می‌برد (12 قسمت در جلو و 12 قسمت در پشت).

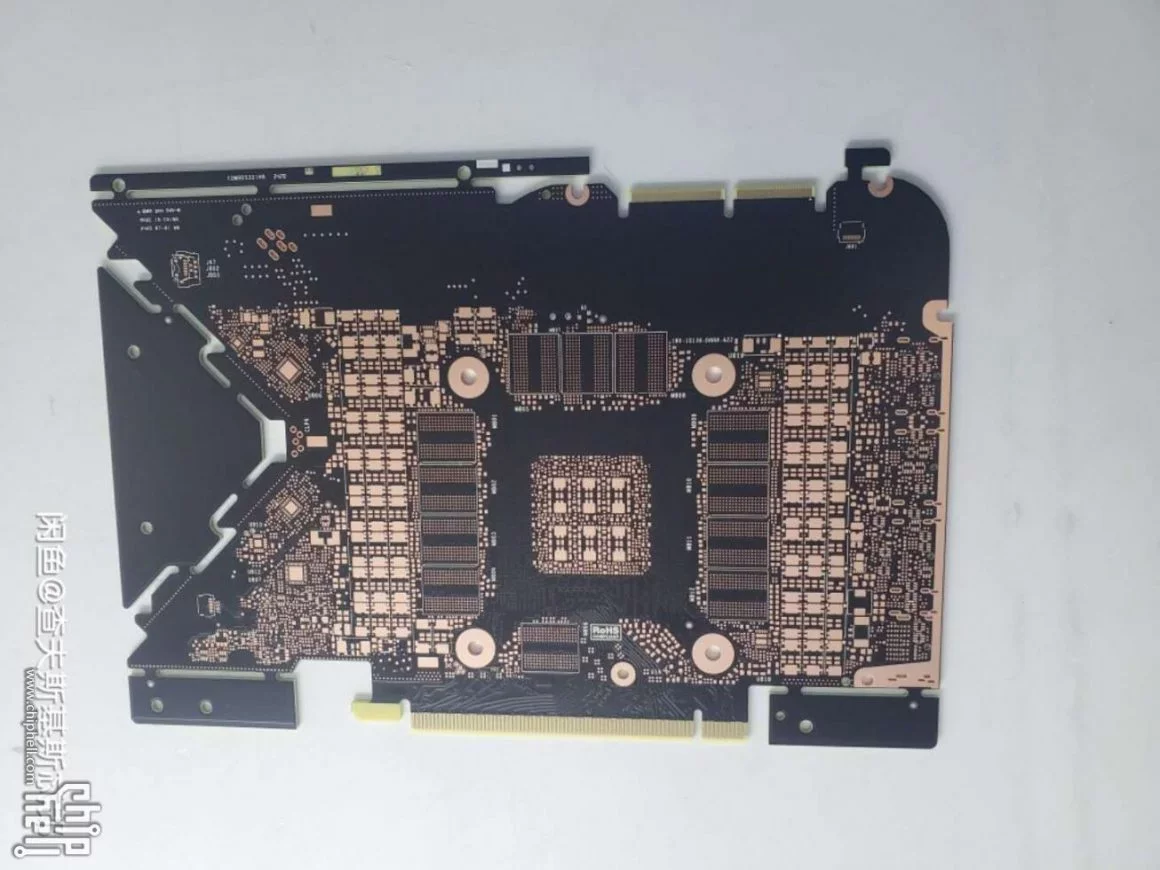

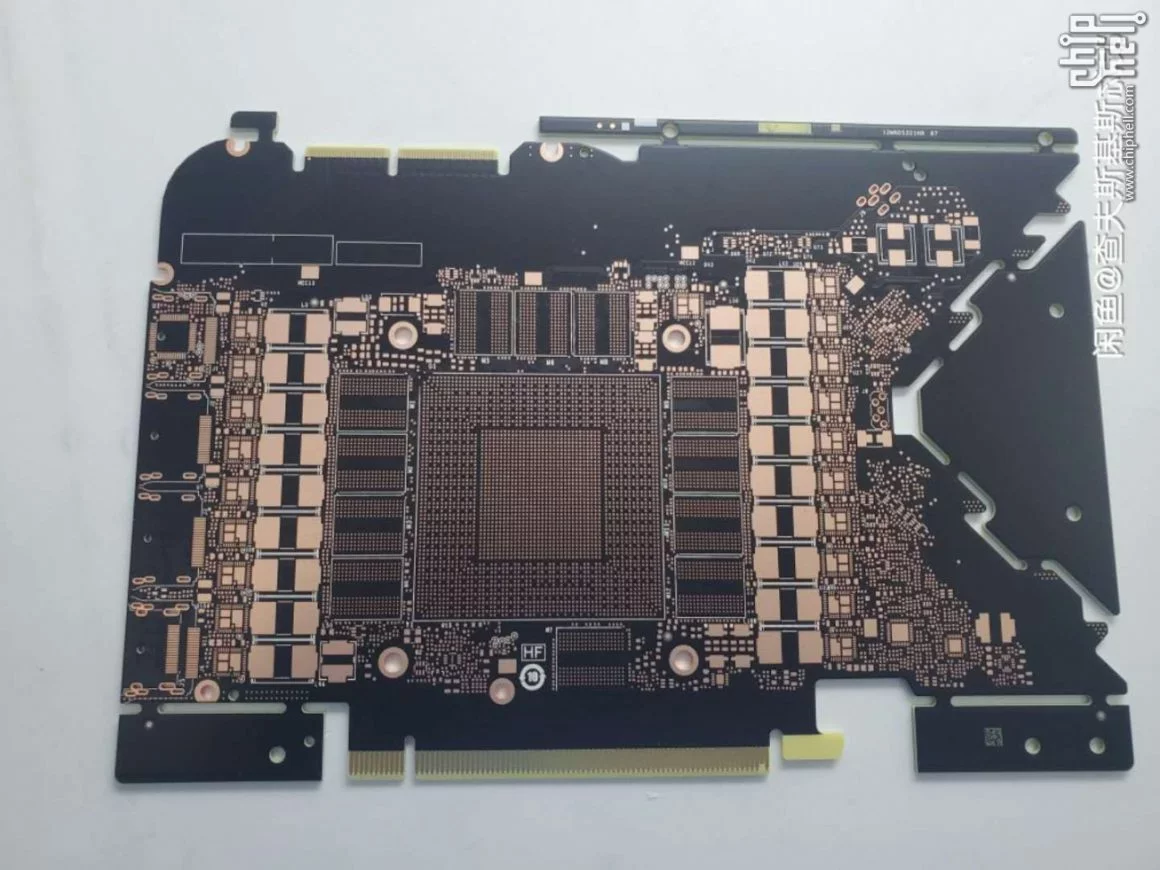

جدیدترین تصویر PCB گرافیک RTX 3090

طراحی Founders Edition به بیش از 20 چوک مجهز شده تا حرفه‌ای‌تری را نسبت به نسخه‌های غیر مرجع سری کارت‌های RTX 20 شاهد باشیم. پردازنده گرافیکی 18 فاز را به خود اختصاص داده در حالی که بخش حافظه نیز توسط 2 فاز تغذیه می‌شود. شما همچنین می‌توانید طرح سه پورت Display Port 1.4a و یک HDMI 2.1 را مشاهده کنید که در کارت‌های مرجع Founders Edition حاضر خواهند بود. نمونه‌های سفارشی احتمالا به دو پورت HDMI 2.1 و سه پورت Display Port 1.4a مجهز خواهند شد.

در حالی که کارت‌های Founders Edition به کانکتور 12 پین مجهز خواهند شد طراحی‌های سفارشی احتمالا همان پیکربندی استاندارد 8 + 6 پین را استفاده خواهند کرد. همچنین ظاهرا کارت‌های GeForce RTX 30 Founders Edition از کانکتور 12Pin Micro Fit 3.0 بهره می‌برد. این کانکتورها نیازمند به روزرسانی منبع تغذیه نیستند زیرا همانطور که گفتیم در داخل باکس یک آداپتور یا تبدیل دو عدد 8 پین به یک عدد 12 پین وجود خواهد داشت تا شما بدون کوچک‌ترین مشکلی جدیدترین کارت گرافیک‌های انویدیا را روی سیستم‌های خود نصب نمایید.

مکان قرار گیری کانکتور 12 پین روی PCB نیز جالب توجه است. این کانکتور به شکل عمودی نصب شده و با توجه به طراحی بُرد می‌توان فهمید که چرا انویدیا به سراغ یک کانکتور 12 پین بجای طراحی استاندارد دو کانکتور 8 پین رفته است.

نسل بعدی کارت‌های RTX از طراحی PCB خاصی نیز بهره می‌برند که در مقایسه با پرچمداران گذشته انویدیا بسیار کامپکت و کوچک خواهد بود. فضای کمی در این PCB وجود دارد و به همین علت استفاده از کانکتور برق کوچک‌تر نیز یک ضرورت به نظر می‌رسد.

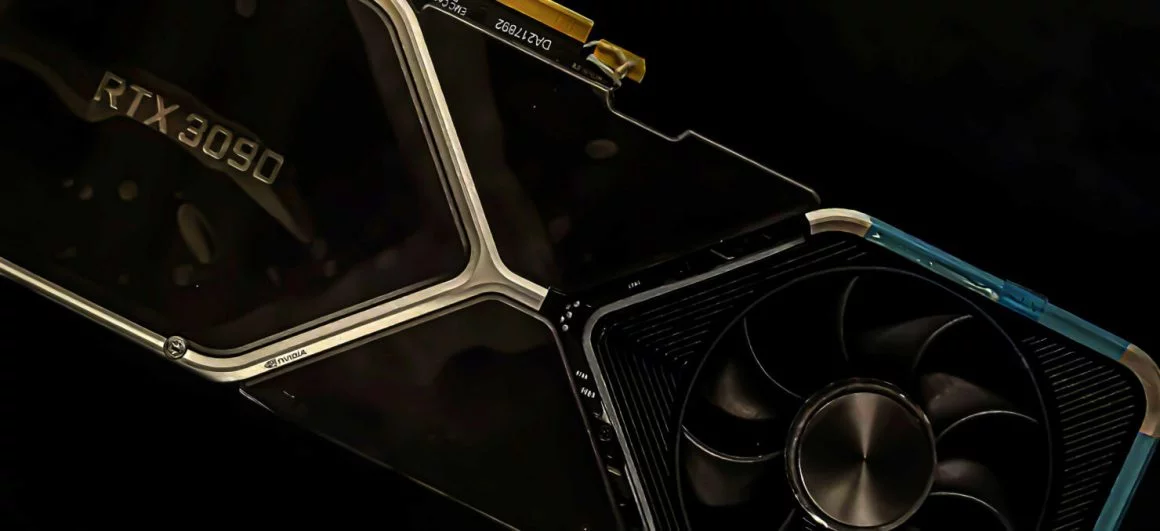

NVIDIA GeForce RTX 3090 – سریع‌ترین کارت گرافیک Ampere

با توجه به جزئیات GeForce RTX 3090 از چیپ GA102-300-A1 بهره می‌برد. این چیپ گرافیکی شامل 5248 هسته CUDA یا 82 SM می‌باشد. در کل شاهد 20 درصد افزایش تعداد هسته نسبت به GeForce RTX 2080 Ti هستیم. از سرعت کلاک و تعداد TMU / ROP خبری نیست و ما نمی‌توانیم مدل Ampere A100 را ملاک قرار دهیم زیرا نمونه‌های گیمینگ و HPC بسیار متفاوت هستند. ظاهرا چیپ GA102-300 از فرکانس بوستی تا 1695 مگاهرتز بهره می‌برد.

در بخش حافظه اوضاع جالبی را شاهد هستیم زیرا گفته می‌شود 24 گیگابایت حافظه سریع‌تر GDDR6X با سرعت 19.5 گیگابیت در ثانیه در نظر گرفته شده. از آنجایی که شاهد گذرگاه 384 بیتی خواهیم بود می‌توانیم پهنای باندی تا 1 ترابایت بر ثانیه را انتظار داشته باشیم. GeForce RTX 3090 توان کلی 350 وات (TGP) را در اختیار خواهد داشت و براساس افشاگری‌های قبلی 1399 دلار قیمت گذاری می‌شود.

لاین آپ کارت گرافیک‌های گیمینگ Nvidia GeForce RTX 30 Ampere انتظار می‌رود که همین امروز طی رویدادی دیجیتالی توسط مدیر عامل انویدیا Jensen Huang معرفی شوند. ما می‌توانیم انتظار حداقل سه کارت گرافیک جدید را در این رویداد شامل GeForce RTX RTX 3090 و GeForce RTX 3080 و یک مدل TITAN نسل بعدی را داشته باشیم.
