آشنایی با HD6970
1- در پردازنده‌های‌گرافیکی نسل قبل AMD و پردازنده‌های HD 6800، از هر پنج واحد سایه‌زنی یا Stream Processor چهار عدد عملیات محاسباتی ساده و یکی عمل محاسباتی پیچیده را انجام می‌دهد. اما طبق تحقیقات AMD، به طور متوسط تنها 3/4 از 5 واحد سایه‌زنی مورد استفاده قرار می‌گیرد. این بررسی باعث شد تا AMD برای پردازنده‌های گرافیکی آینده خود چاره‌ای بیاندیشد و در نهایت در پردازنده‌گرافیکی استفاده شده در سری HD6900 که Cayman نام دارد،
تصویر 1

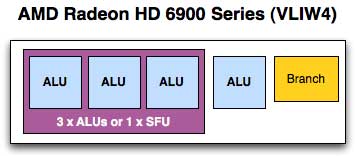

واحد پردازش محاسبات پیچیده حذف شده و تنها چهار واحد پردازش جریانی وجود دارد.
هر یک از این چهار واحد امکان انجام محاسبات ساده را دارند و در مواقعی که با محاسبات پیچیده مواجه می‌شوند، سه عدد از آنها در کنار هم این پردازش را انجام می‌دهند. ویژگی دیگر، بهبود روش ارتباط پردازنده‌گرافیکی با حافظه‌های موجود روی کارت‌گرافیک است. همچنین به گفته AMD، قدرت پردازش‌های برداری (Raster) و پردازش‌های مربوط به Tessallation نیز بهبود پیدا کرده‌اند. جدول زیر مشخصات فنی HD 6970 و HD 6950 را در کنار HD 5870 نشان می‌دهد.
جدول 1
2- مانند سری HD6800، در اینجا نیز شاهد حضور دو خروجی mini DisplayPort 1.2، یک خروجی HDMI 1.4a با قابلیت پشتیبانی از تصاویر سه بعدی و دو خروجی DVI هستیم. برای داشتن شش خروجی تصویر نیازی به نسخه خاص از کارت‌گرافیک نبوده و به کمک مبدل‌های مخصوص می‌توان به هر خروجی mini DisplayPort حداکثر سه صفحه نمایش متصل کرد.
3- دو کانکتور برای نصب پل CrossfireX در نظر گرفته شده است. اما نکته جالب در این قسمت، وجود یک دکمه کوچک در این محل است.
تصویر 3
این دکمه برای سوییچ کردن بین دو بایوس موجود در کارت‌گرافیک است. در این سری از کارت‌های گرافیک AMD دو بایوس مجزا تعبیه کرده است تا اگر به هر دلیلی کارت‌گرافیک به دلیل مشکلات بایوس از کار بیفتد (که اغلب این مشکل در زمان اورکلاک ممکن است رخ دهد) بتوانیم به سادگی بایوس دوم را انتخاب کرده و از تنظیمات استاندارد استفاده کنید.
4- AMD تا حدودی رویه قبل را تغییر داده و توان مصرفی کارت‌گرافیک نسبت به سری HD 5800 افزایش قابل توجهی پیدا کرده است. روی HD 6970 یک اتصال شش پین و یک اتصال هشت پین در نظر گرفته شده و حداکثر توان مصرفی آن به 250 وات می‌رسد (نکته جالب آنکه حداکثر توان مصرفی GTX 580 نیز در حدود 250 وات است).
5- خنک‌کننده کارت‌گرافیک مانند آن چیزی است که در HD 5970 و GTX 580 استفاده شده است.
تصویر 4
دمای کارت‌گرافیک در فشار کاری بالا به 93 درجه سانتیگراد می‌رسد. در حداکثر فشار کاری صدای فن کاملاً شنیده می‌شود. یک صفحه فلزی نیز وظیفه جذب گرمای چیپ‌ست‌های حافظه را بر عهده دارد. صفحه فلزی پشت کارت‌گرافیک به هیچ چیزی متصل نیست و از قرار تنها برای محافظت از پشت کارت‌گرافیک روی آن بسته شده است. فن این کارت‌گرافیک ساخت Foxconn و از نوع Brushless است.
6- اطراف پردازنده‌گرافیکی هشت چیپ حافظه 256 مگابایتی قرار گرفته است.
تصویر 5
این حافظه‌ها ساخت Hynix و مدل H5GQ2H24MFR R0C است که در حداکثر فرکانس 6000 مگاهرتز و ولتاژ 1/5 ولت فعالیت می‌کنند. مدار رگولاتور استفاده شده برای تأمین توان این بخش از نوع دیجیتال است.
