مارک تجاری کولرمستر حدود یک دهه پیش و به منظور ارائه محصولات کامپیوتری و راهکارهای جدید در این زمینه پا به اين عرصه گذاشت. امروزه بیشتر افراد نام کولرمستر را با کیس‌های عرضه‌شده توسط این شرکت می‌شناسند و به عقیده بیشتر صاحب‌نظران، این شرکت روند صعودی خوبي را در زمینه سيستم خنک‌کننده در سال‌های اخیر داشته‌است. محصولاتی همچون منبع‌تغذیه، کیس، خنک‌کننده‌های سیستم و لوازم جانبی کامپیوتر را می‌توان در سبد محصولات Cooler Master قرار داد. تأمین‌کنندگان اصلی منبع‌تغذيه برای مارک تجاری کولرمستر شامل تولیدکنندگان خوش‌نامی همچون /AcBel / Enhance Seventeam /FSP /Solytech هستند.

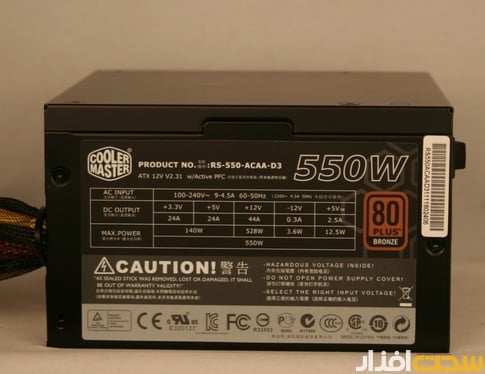

منبع‌تغذیه RS-550-ACAA-D3 کولرمستر که در این بررسی حضور دارد، توسط شرکت Enhance طراحی و تولید شده‌است و از طراحی مدار جدیدی بهره می‌برد.

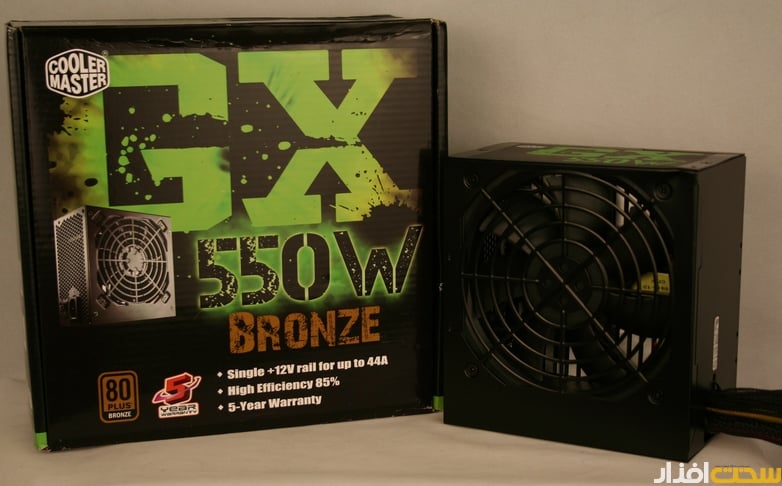

بدنه Cooler Master GX550 دارای رنگ مشکی با طراحی مناسب است. ابعاد بیرونی منبع‌تغذیه GX550 به ترتيب 86×140×150 ميلي‌متر و وزن آن معادل 1785 گرم است.
وظیفه خنک‌کنندگی منبع‌تغذيه GX550 بر عهده یک فن دوازده سانتي‌متري مشکی رنگ است. این فن دوازده سانتی‌متری مدل AD1212HS-A71GL توسط شرکت ADDA طراحی و ساخته شده‌است و در حداکثر دور شدت جرياني برابر با 0/44 آمپر را مصرف مي‌کند.

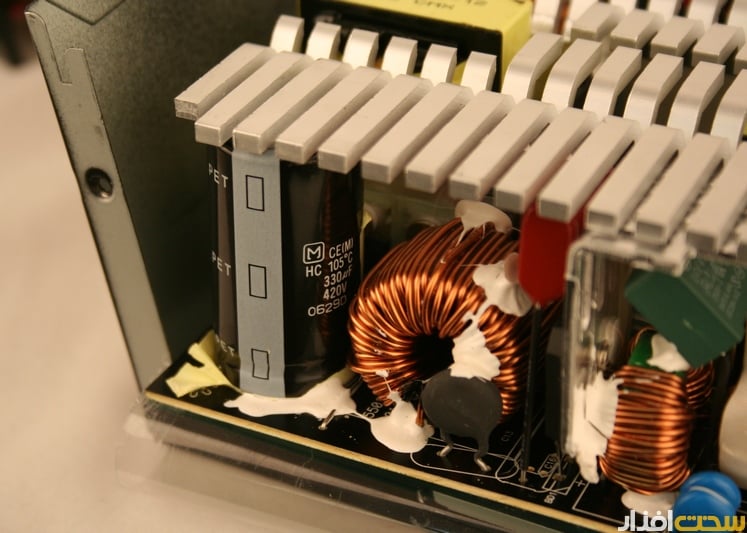

داخل GX550 و در بخش اولیه منبع‌تغذيه، شاهد خازن‌های X و Y تعبیه‌شده در دو بخش فیلتر پشت کانکتور اصلی و لاین فیلتر روی برد هستیم. در بخش ورودی این منبع‌تغذيه از یک خازن الکترولیت Matsushita 105˚C با ظرفیت 330µF و 420V، ساخت ژاپن استفاده شده‌است.
ترانزیستورهای سوئیچینگ اصلی، بخش مدار تصحیح ضریب توان، Stand By و قطعات یکسوکننده خروجی این منبع‌تغذيه روی دو خنک‌کننده آلومینیومی با ضخامت سه ميلي‌متر چیده شده‌اند. نکته‌ای که در این بخش وجود دارد، استفاده از آلیاژ مرغوب آلومینیوم برای خنک‌کننده‌هاست که حس بسیار خوبی را به خریدار القا مي‌کند.

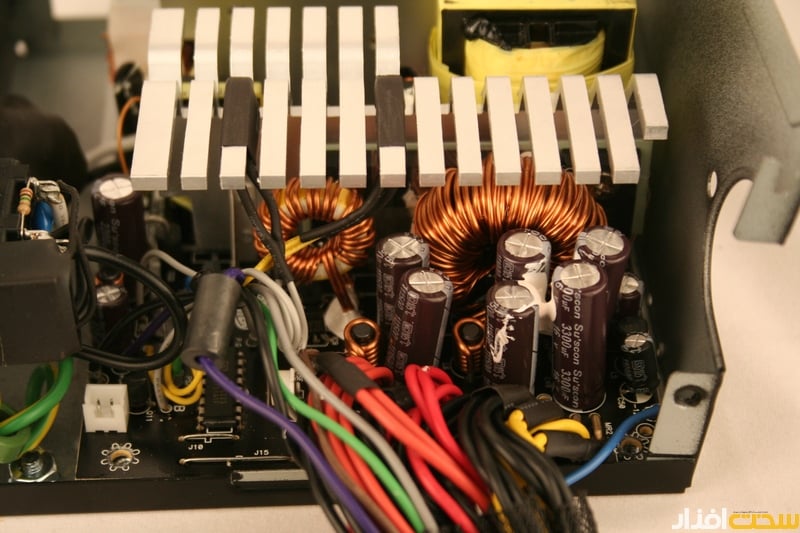

در بخش فیلترینگ خروجی منبع‌تغذيه 550 وات کولرمستر از هشت عدد خازن الکترولیت با ظرفیت‌های مختلف و دمای کاری 105 سانتي‌گراد استفاده شده‌است. خازن‌هایی که در این بخش استفاده شده‌اند، ساخت شرکت تایوانی Su’scon هستند.
طلق‌ها و روکش‌های محافظتی داخل منبع‌تغذيه به درستی و در جای مناسب به کار برده شده‌اند. میزان چسب‌کاری داخل منبع‌تغذيه برای عایق‌کاری مناسب است اما برای استحکام قطعات، مناسب به نظر نمی‌رسد. کیفیت قلع‌کاری در این منبع‌تغذيه در حد بسیار مطلوبی است و تعداد زیادی قطعه SMD زیر برد تعبیه شده‌است.
کابل‌های خروجی منبع‌تغذيه GX550
تمام کابل‌های خروجی این منبع‌تغذيه دارای ضخامت 18AWG و شامل موارد زير هستند:
یک کانکتور 4+20 پین با طول پنجاه سانتي‌متر برای مادربورد به همراه روکش توری
یک کانکتور 4+4 پین با طول اولیه 55 سانتي‌متر برای تغذیه پردازنده به همراه روکش توری
دو کانکتور 2+6 و 2+6 پین روی دو رشته کابل با طول 45 سانتي‌متر برای کارت‌گرافیک به همراه روکش توری
شش کانکتور 15 پین SATA روی دو رشته کابل با طول اولیه شصت سانتي‌متر به همراه روکش توری
سه کانکتور 4 پین IDE روی یک رشته کابل به همراه روکش توری
یک کانکتور 4 پین FDD که در امتداد کابل IDE آمده‌است، به همراه روکش توری
نکته منفی که در کابل‌های PCI-E وجود داشت، استفاده از دو سیم اضافه برای 2+6 پین بود که از امتداد خود کانکتور شش پین استفاده شده‌بود.
