بررسی مادربورد گیگابایت GA-H77N-WiFi

قوانین تازه

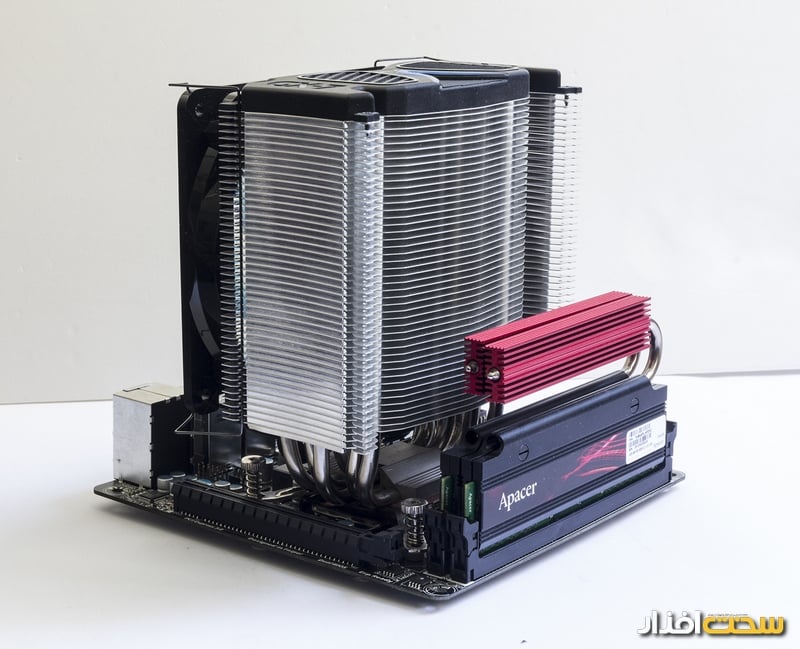

در زمان برخورد با یک مادربورد ATX، انتظارتمان از نحوه طراحی و امکاناتی که در اختیار داریم تا حدودی مشخص بوده و می‌دانیم به دنبال چه چیزی هستیم. اما در یک مادربورد mini ITX به علت کمبود فضا و ابعاد بسیار کوچک، بسیاری از مواردی که در ذهن داریم و بخش‌هایی از طراحی که ممکن است در یک مادربورد ATX یک ایراد محسوب شوند، در اینجا جای بحث نداشته و باید با آنها کنار آمد. برای مثال در این مادربورد نزدیکی سوکت پردازنده به اسلات حافظه و رابط PCI-Eباعث شده تا استفاده از خنک‌کننده‌هایی همچون Gelid Solutions GX-7 (که البته در رده خنک‌کننده‌های خیلی بزرگ نیز قرار نمی‌گیرد) باعث عدم دسترسی به رابط PCI-E x16 شود. نصب خنک‌کننده از سمت دیگر نیز باعث می‌شود تا نتوان از ماژول‌های حافظه با خنک‌کننده بلند استفاده کرد.

نزدیکی قفل نگهدارنده ماژول‌های حافظه با رابط PCI-E x16 نیز مسئله دیگری است که در زمان نصب یک کارت‌گرافیک و خنک‌کننده بزرگ کاملاً دردسر ساز شده و دسترسی به قفل نگهدارنده کارت‌گرافیک و همچنین بازکردن کامل گیره‌های نگهدارنده ماژول RAM را بسیار مشکل می‌سازد (البته گیگابایت می‌توانست با استفاده از اسلات‌هایی که تنها یک گیره نگهدارنده در بالا دارند این مسئله را حداقل در مورد اسلات حافظه حل می‌کرد). خنک‌کننده چیپ‌ست نیز ابعاد کوچکی داشته و گرمای آن بیش از حد انتظار است.
