حتماً تاکنون بررسی کارت گرافیک PowerColor R9 270X را در آخرین شماره از ماهنامه سخت افزار خوانده اید. در آن مقاله قول دادیم کالبدشکافی این کارت گرافیک را روی سایت سخت افزار قرار خواهیم داد و حالا نوبت به انجام این کار رسیده است. در ادامه خواهیم دید این کارت گرافیک جدید ساختاری ساده دارد و اجزای تشکیل دهنده آن همگی جزو موارد آشنای ما هستند.

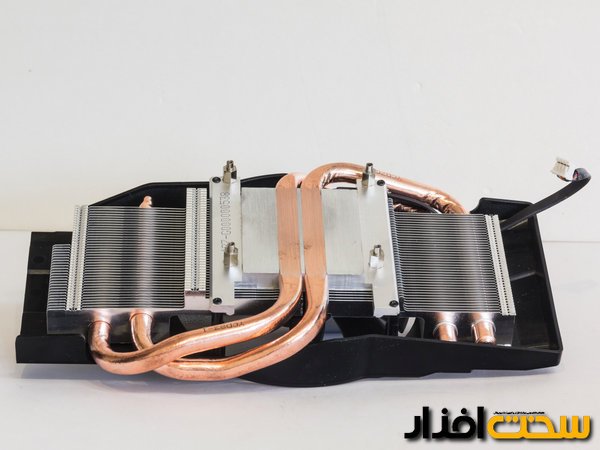

خنک کننده اختصاصی PowerColor مجهز به دو لوله انتقال حرارت با قابلیت تماس مستقیم با پردازنده گرافیکی که به یک فن ده سانتیمتری کم صدا نیز مجهز شده است.

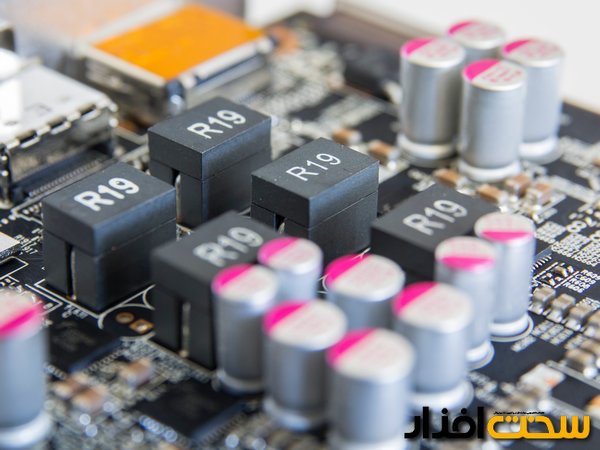

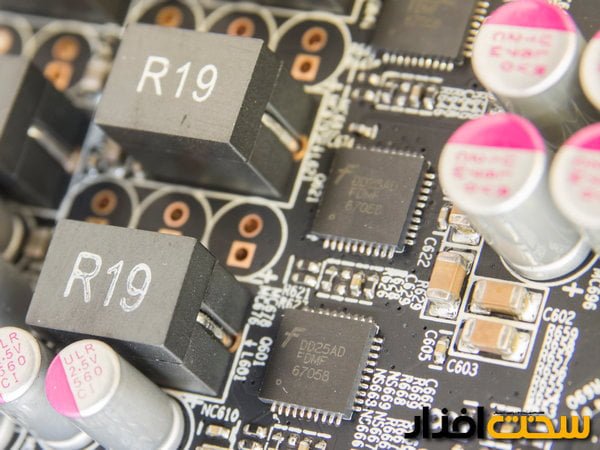

بخش مدار رگولاتور مجهز به خازن های Solid State و Driver MOSFET
ماژول های حافظه محصول Elpida مدل W2032BBBG. این کارت گرافیک به دو گیگابایت حافظه RAM گرافیکی GDDR5 مجهز شده است که با رابط حافظه 256 بیتی با پردازنده گرافیکی در ارتباط هستند.

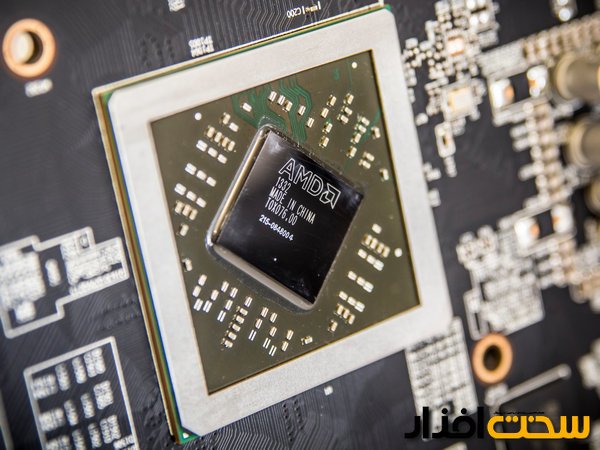

پردازنده گرافیکی که از معماری GCN بهره میبرد.

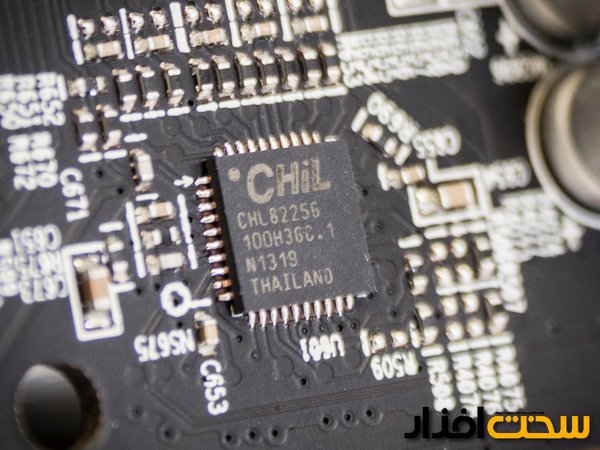

کنترلر توان CHiL CHL82256 وظیفه مدیریت بخش تامین توان کارت گرافیک را بر عهده دارد.

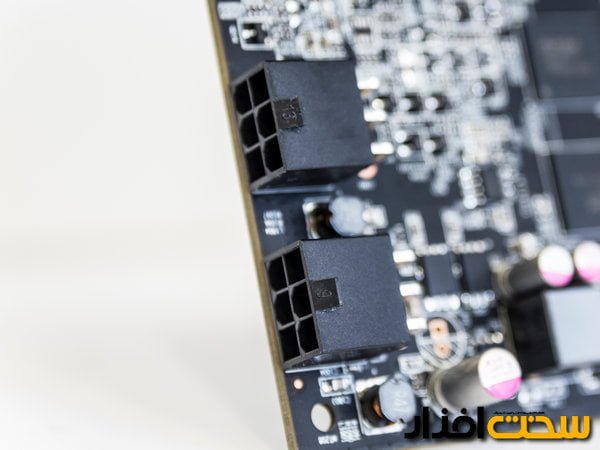

برای تامین برق این کارت گرافیک به دو اتصال برق شش پین نیاز خواهید داشت.
