اختصاصی: بررسی سوئیچ شبکه توتولینک SG24

سوئیچ ها یکی از پرکاربرد ترین قطعات در بخش تجهیزات شبکه به شمار می روند که در طراحی داخلی از امکانات ساده ای برخوردار است، اما با این وجود نقش موثری در راه اندازی شبکه های SOHO و Enterprise ایفا می کنند. با توجه به کاربرد های مختلف، تنوع قابل توجهی در میان سوئیچ ها وجود دارد و تفاوت هایی در تعداد و نوع پورت ها، امکانات مدیریتی و میزان پهنای باند قابل ارائه سبب ارائه محصولات متنوع می شود. برند توتولینک که تولید کننده نام آشنایی از کشور کره جنوبی است، در زمینه تولید سوئیچ ها نیز فعالیت دارد که البته سوئیچ های این برند از نوع غیر مدیریتی است.

 تاریخچه و معرفی برند

کمپانی ZionCom در سال ۱۹۹۸ در کشور کره جنوبی تاسیس شد و پس از کسب مجوز های لازم و همچنین تکمیل بخش های مختلف کمپانی، در سال 2001 با برند IPTIME به عرضه تجهیزات شبکه در کشور کره جنوبی پرداخت. در سال ۲۰۱۱ با توجه به تصمیم گیری کلان در این کمپانی، برند جهانی آنها با نام TOTLINK شکل گرفت. در حقیقت نام TOTOLINK به عنوان برند بین المللی شناخته می شود و هم اکنون در 55 کشور جهان حضور فعال و مستمر دارد. در سال های گذشته و به صورت متوالی، برند IPTIME پر فروش ترین برند تولید کننده تجهیزات شبکه در کشور کره جنوبی برگزیده شد و استقبال کاربران در این کشور به گونه ای بوده که سایر تولید کنندگان برای رقابت با IPTIME شرایط بسیار دشواری را تجربه کنند. محصولات توتولینک به صورت اختصاصی برای کاربران SOHO و SMB طراحی و تولید می شوند و به نظر می رسد این برند برنامه ای برای ورود به بازار تجهیزات Enterprise ندارد. مهم ترین نکته در خصوص توتولینک، تنوع بسیار کم محصولات است و در حالت کلی برای نوع نیاز و کاربرد شما فقط یک محصول ارائه می شود. شاید این مورد سبب انتخاب بی دردسر و آسان کاربران شود، اما ممکن است آن محصول تمام نیازهای کاربر را تحت پوشش قرار ندهد.

جعبه و بسته بندی

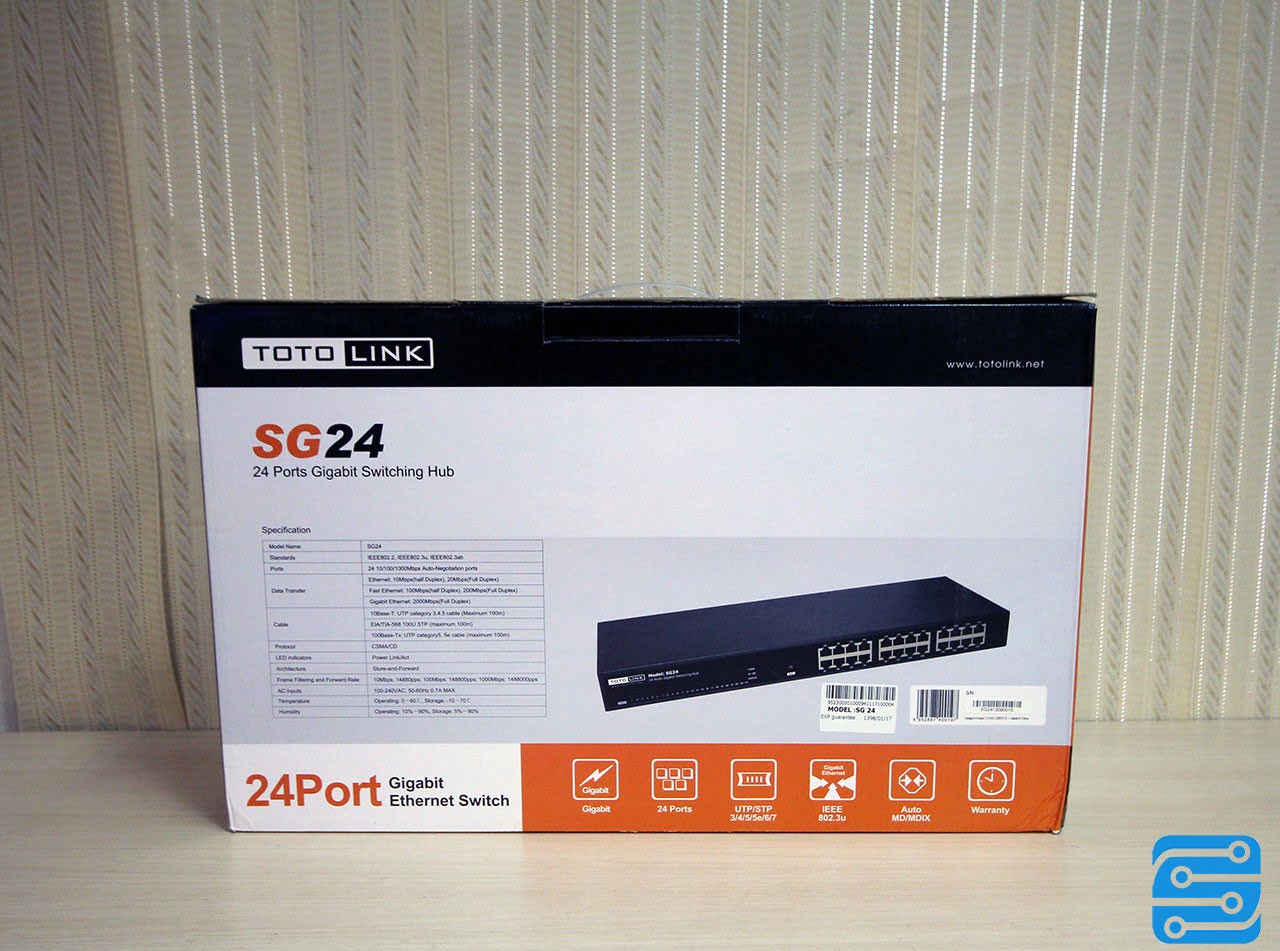

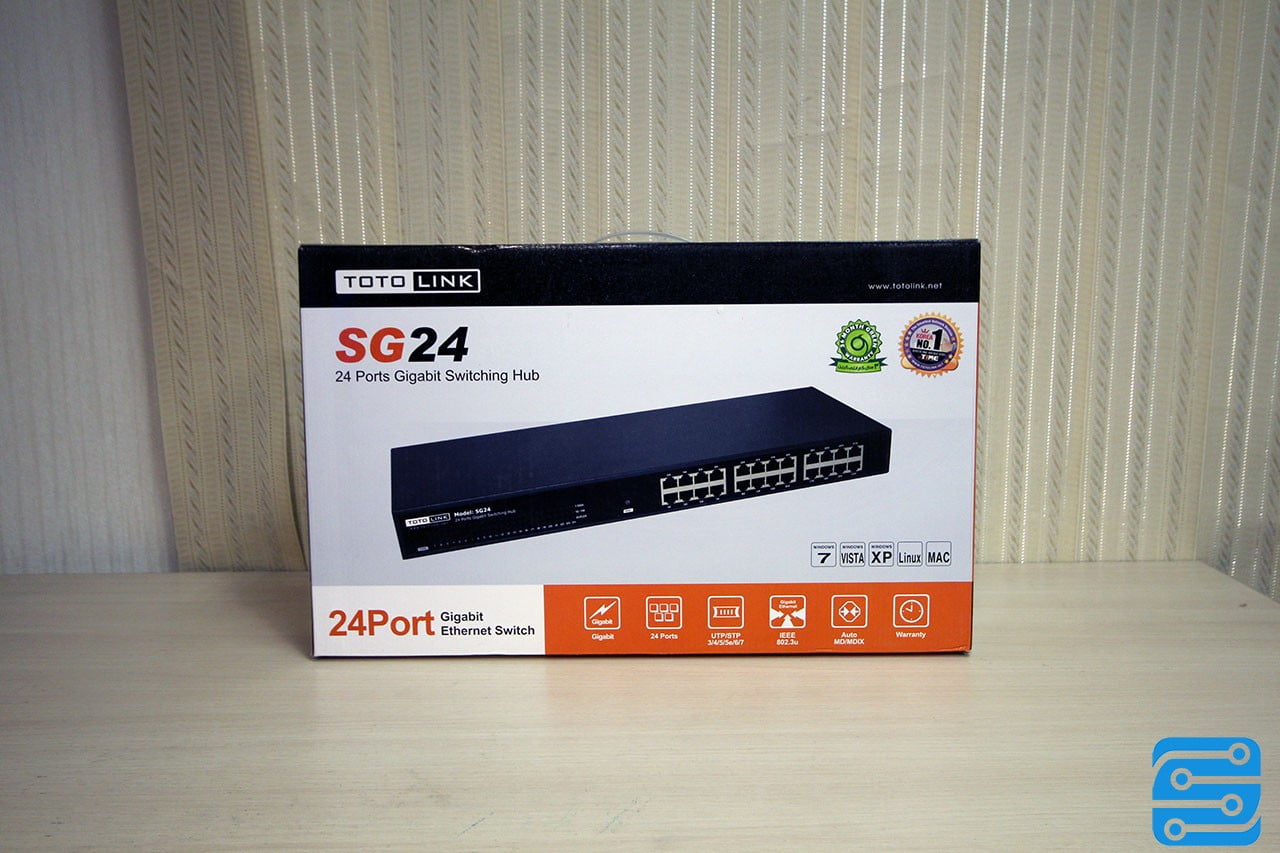

رنگ بندی جعبه سوئیچ TOTOLINK SG24 از ترکیب رنگ های مشکی، سفید و نارنجی تشکیل شده و ظاهر جعبه در حد متوسط است. جذابیت خاصی در طراحی جعبه SG24 مشاهده نمی شود و در نقطه مقابل نیز نکته آزار دهنده ای وجود ندارد.

برخی ویژگی های اصلی سوئیچ 24 پورت توتولینک به همراه مدل آن روی جعبه به چشم می خورد و در سمت دیگر، مشخصات این محصول درج شده است.

طراحی

در میان تمامی تولیدات توتولینک، محصولات بسیار کمی با رنگ بدنه مشکی وجود دارند و به طور معمول به رنگ بندی سفید توتولینک عادت کرده ایم. اما از میان ۱۲ سوئیچ توتولینک، هفت مدل با رنگ بدنه مشکی و سایرین با بدنه سفید (سوئیچ های دسکتاپ) تولید می شوند.

طراحی سوئیچ ها از پیچیدگی ناچیزی برخوردار است و پس از باز کردن بدنه و دسترسی به فضای داخلی آن، بیش از پیش به عدم پیچیدگی در طراحی پی بردیم.

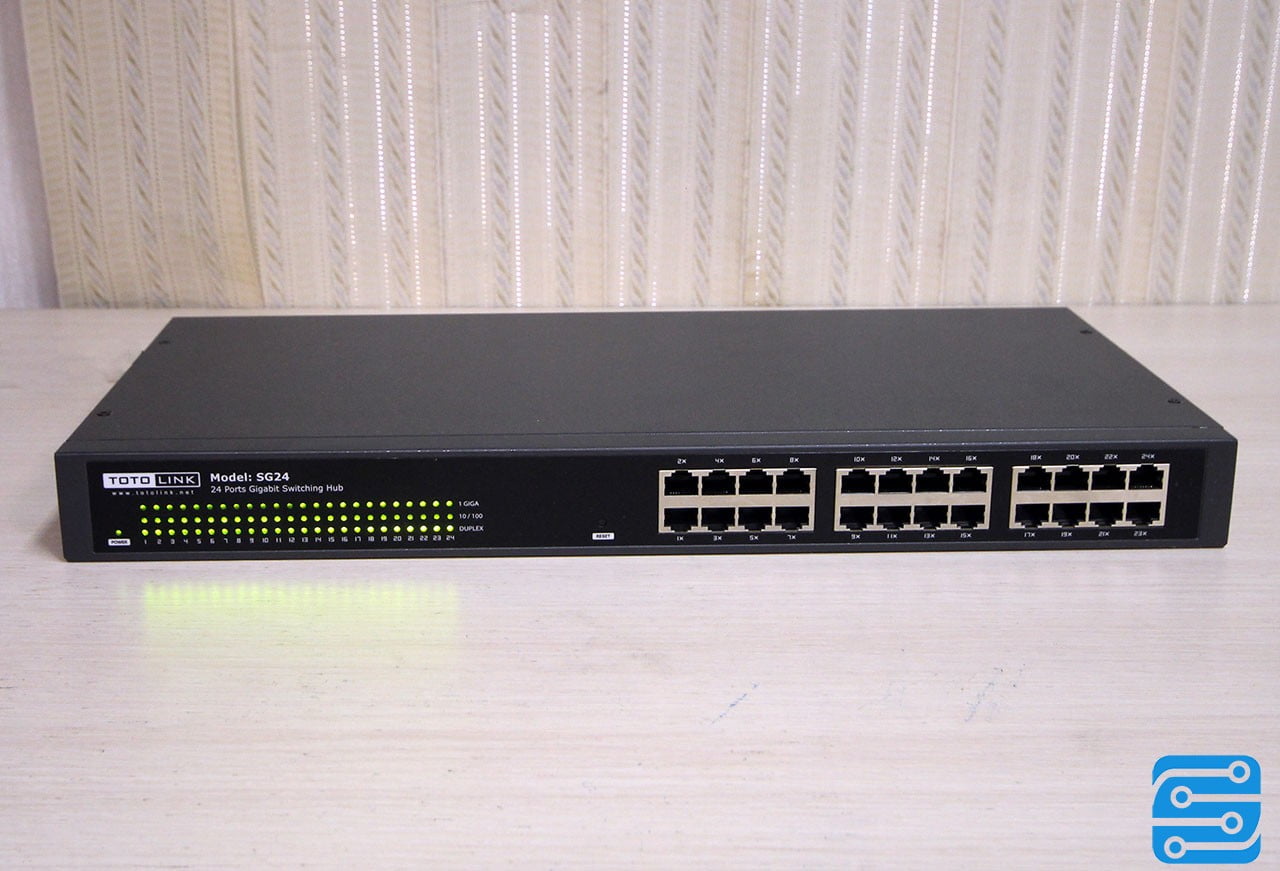

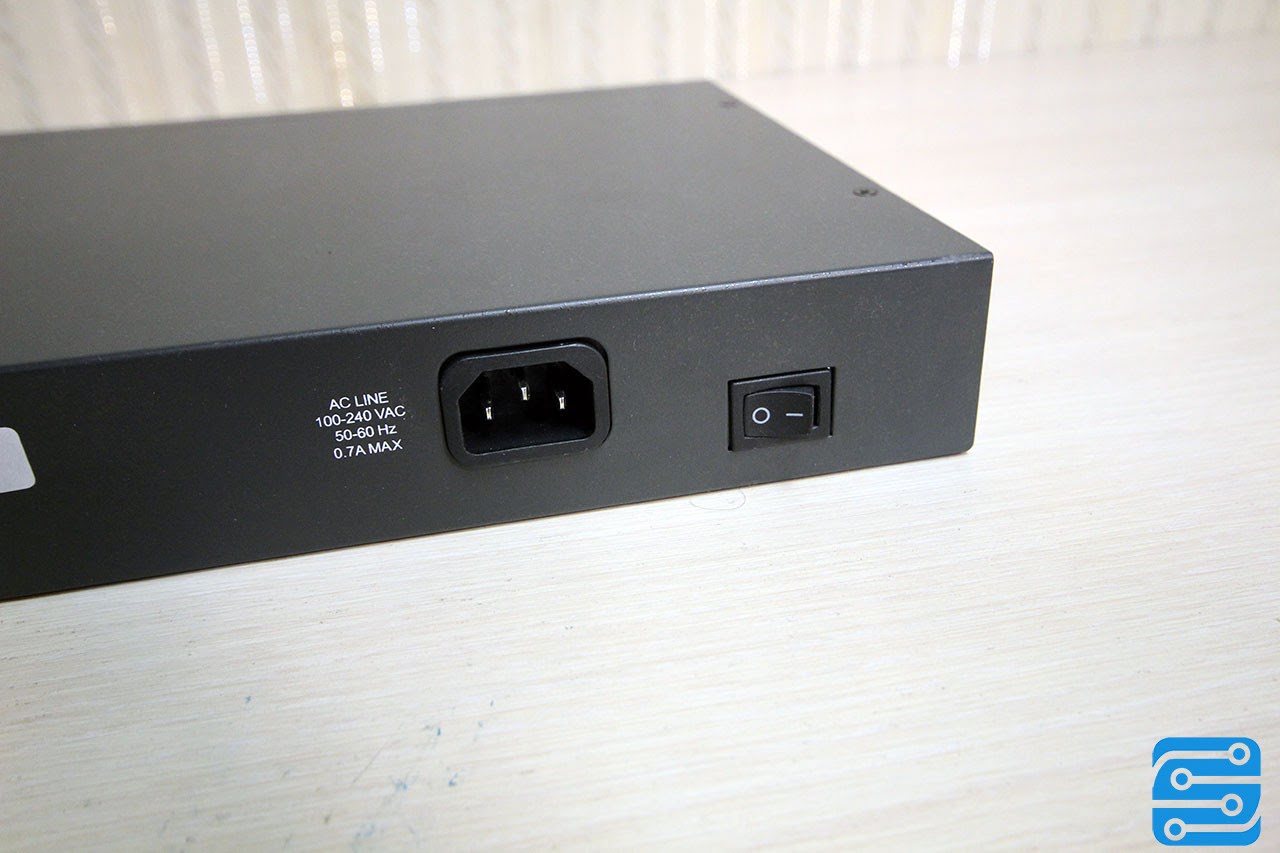

بخش اعظمی از امکانات و تجهیزات سوئیچ در پنل جلوی آن قرار گرفته که شامل دیود های نوری نشانگر وضعیت و ۲۴ پورت LAN از نوع ۱۰۰۰ مگابیت می شود. در پنل پشت نیز ورودی برق و کلید خاموش/روشن سوئیچ به چشم می خورد.

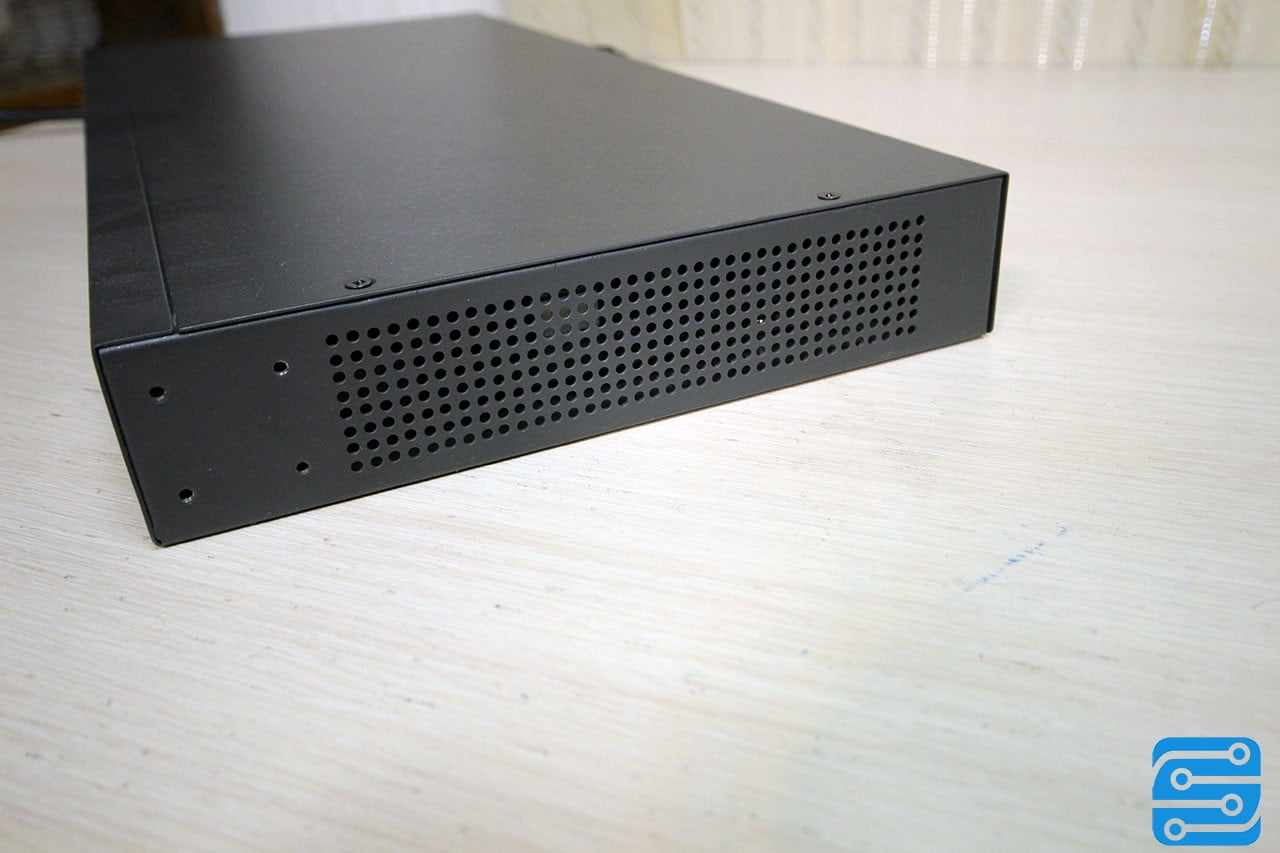

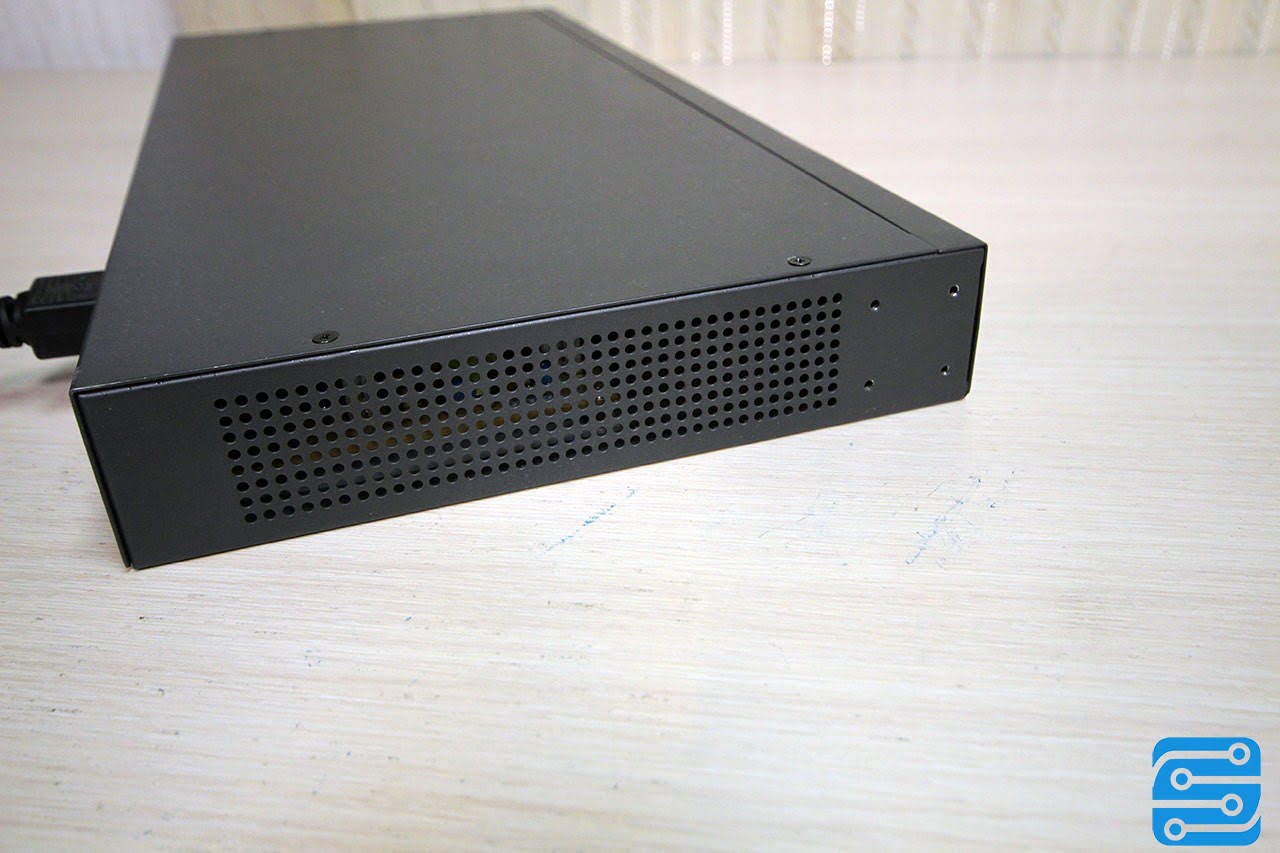

در دو سمت بدنه نیز حفره های متعددی برای عبور جریان هوا در نظر گرفته شده و با توجه به پیشرفت فناوری در چیپ ست ها، نیازی به نصب فن وجود ندارد.

مشخصات فنی

سوئیچ SG24 توتولینک به 24 پورت 10/100/1000 مگابیت از نوع NON-POE مجهز است. پورت های این سوئیچ از دو نوع کابل STP و UTP پشتیبانی می کنند. کاربران سیستم عامل های ویندوز XP، ویستا و 7، لینوکس و مک می توانند از سوئیچ 24 پورت برای شبکه خود بهره مند شوند.

برخی از فناوری های به کار رفته در سوئیچ 24 پورت توتولینک شامل تشخیص خودکار سرعت شبکه، کنترل خودکار جریان برای هر پورت به صورت مجزا، تنظیم اتوماتیک توان مصرفی بر اساس طول کابل ها، تشخیص خودکار نوع اتصال مورد نیاز، کنترل پهنای باند به ازای هر پورت، ثبت دسترسی خواندن و نوشتن، یادگیری خودکار مک آدرس، به روز رسانی خودکار مک آدرس و پهنای باند 48 گیگابیت در ثانیه برای بک آپ می شود. مشخصات کامل TOTOLINK SG24 را می توانید در جدول زیر مشاهده کنید.

قطعات داخلی

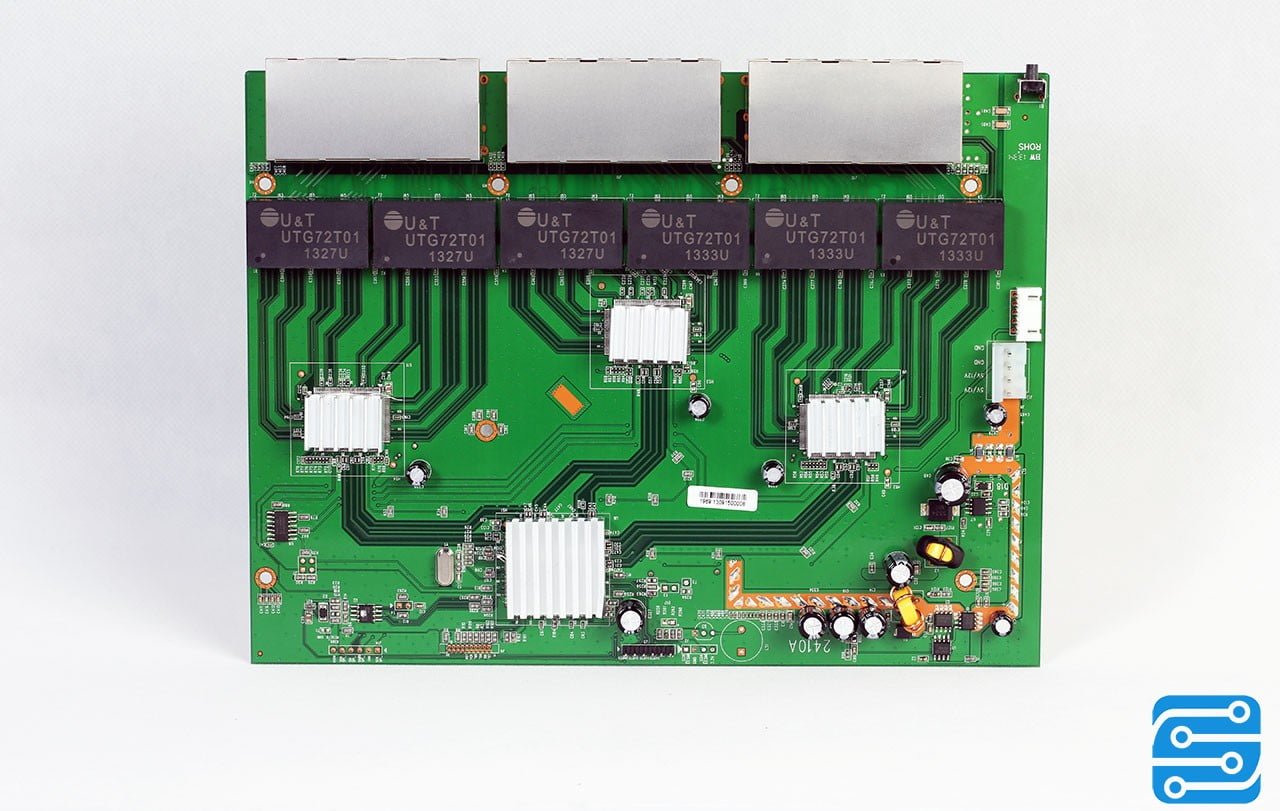

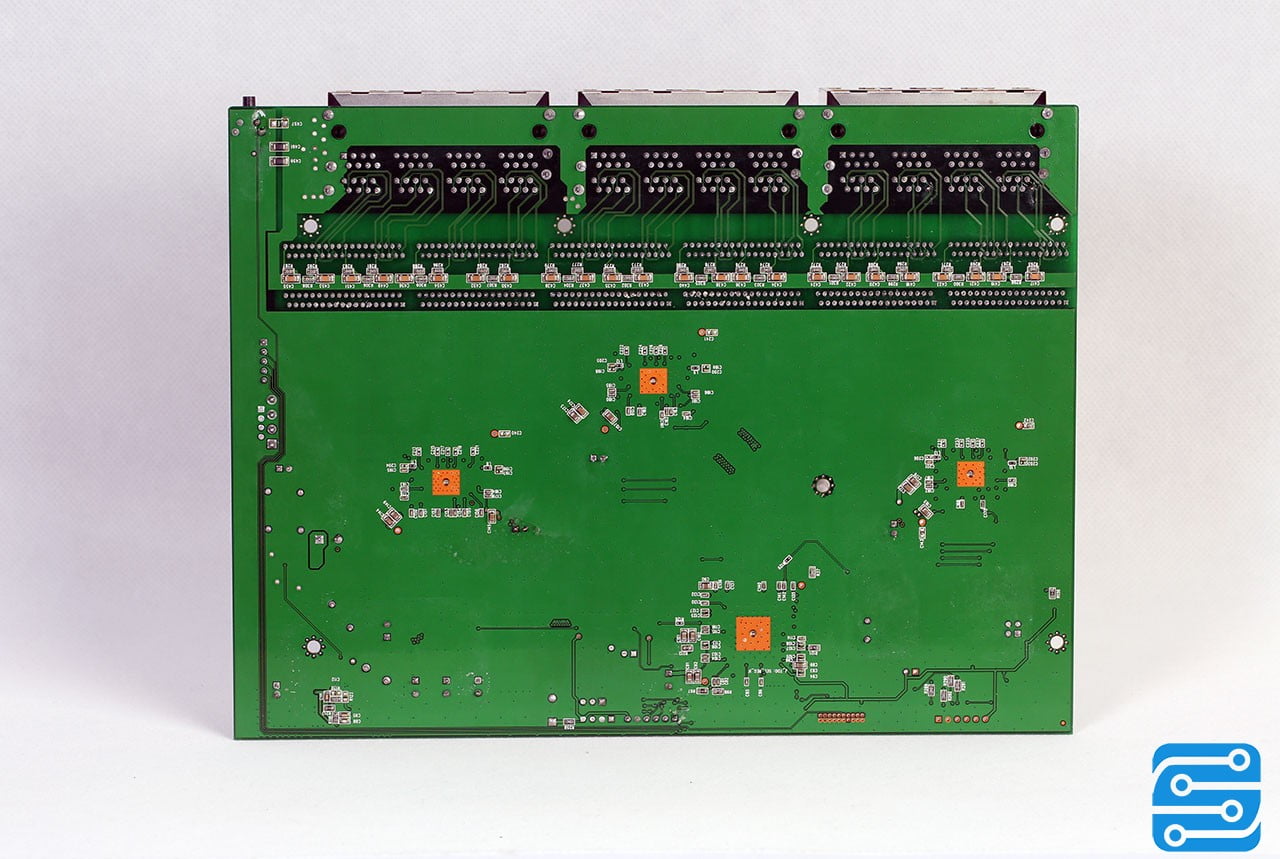

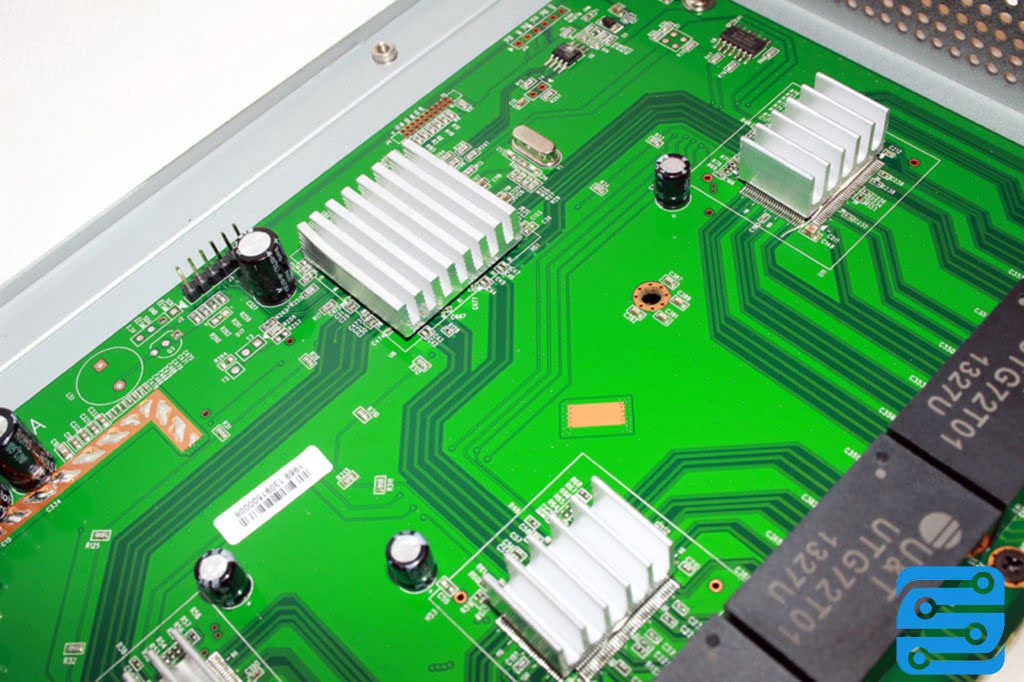

همانند سایر بررسی ها در حوزه تجهیزات شبکه به کالبد شکافی سوئیچ TOTOLINK SG24 می پردازیم تا با اجزای داخلی آن از نزدیک آشنا شویم. سادگی در طراحی و همچنین کیفیت بالای ساخت بورد از مهم ترین خصوصیات سوئیچ توتولینک پس از کالبد شکافی به شمار می روند. اما کار ما به همین موارد ختم نمی شود و به معرفی قطعات اصلی SG24 توتولینک می پردازیم.

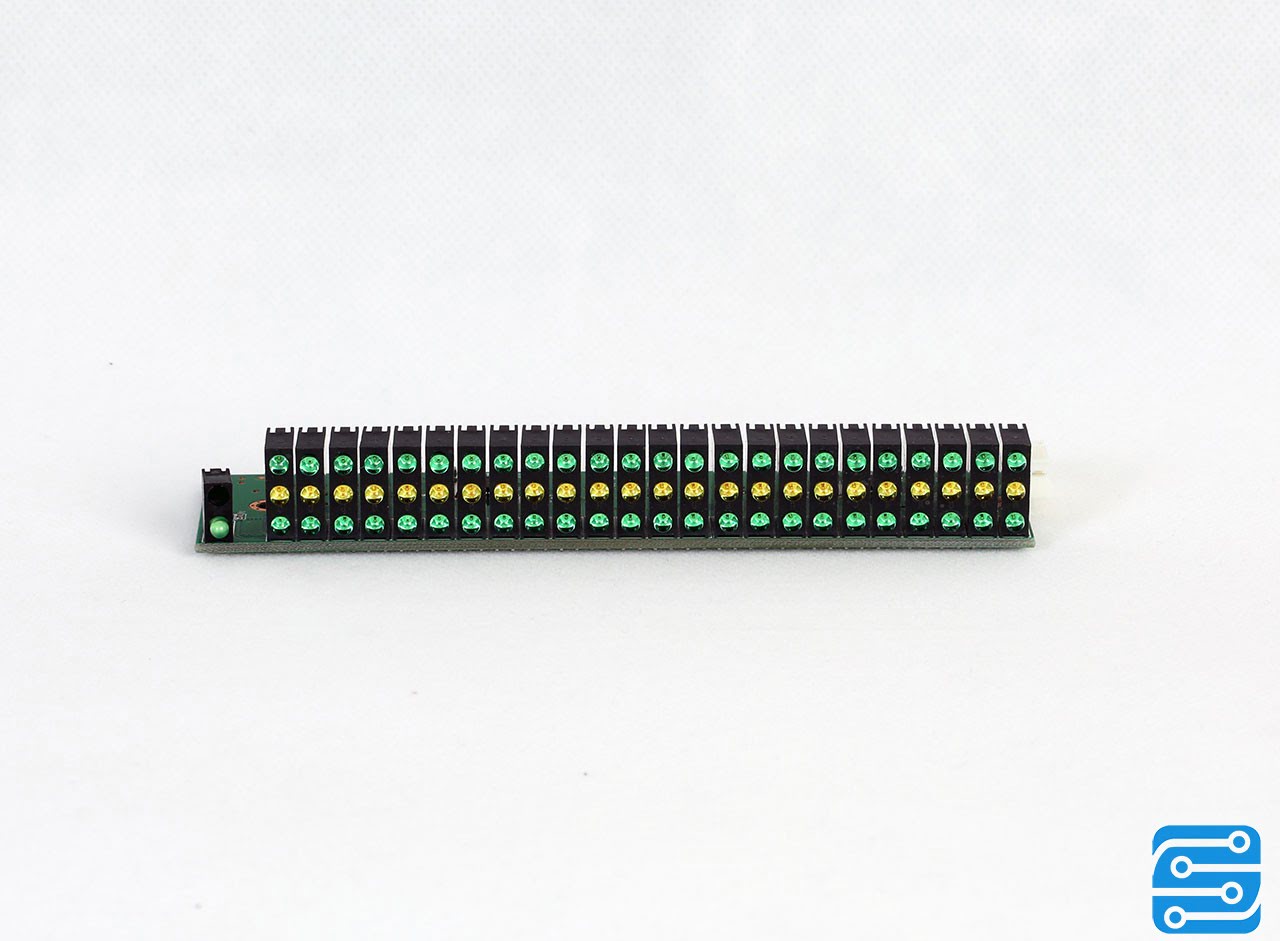

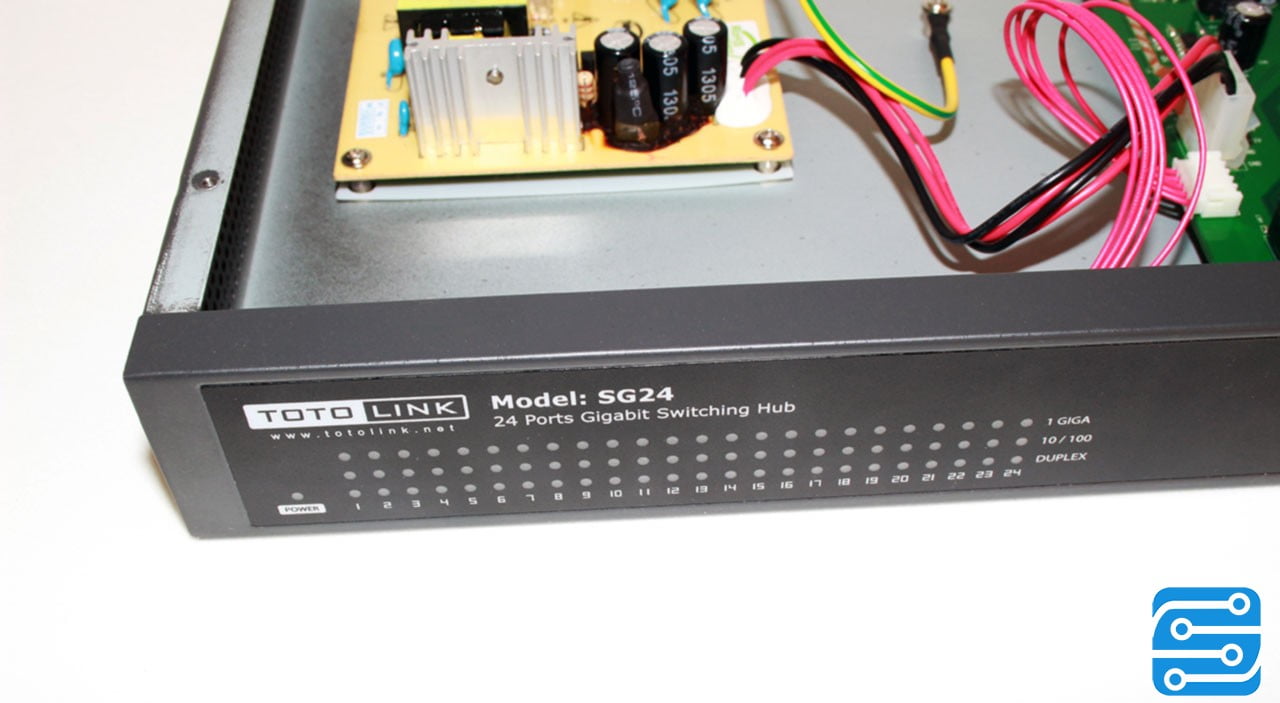

در مجموع 73 دیود نوری درون سوئیچ توتولینک وجود دارد که 49 عدد از آنها به رنگ سبز و مابقی زرد رنگ هستند. سه ردیف 24 عددی شامل یک ردیف به منظور نمایش اتصال تجهیزات با پهنای باند 10/100 مگابیت در ثانیه، یک ردیف برای نمایش اتصال تجهیزات با پهنای باند 1 گیگابیت در ثانیه و در انتها نیز یک ردیف 24 عدد برای نشان دادن وضعیت اتصال تجهیزات در حالت Duplex با پهنای باند 2000 مگابیت در ثانیه اختصاص دارد.

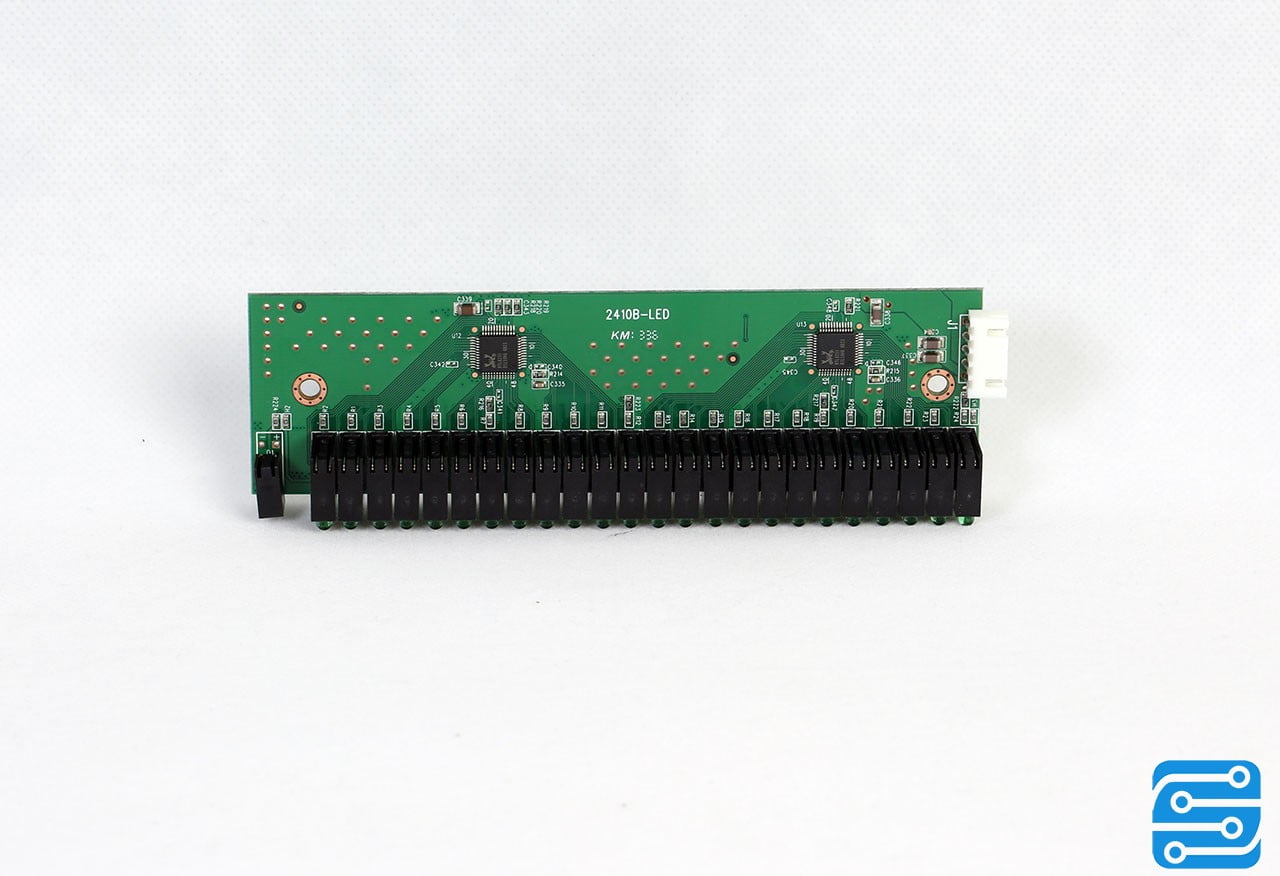

دیود های نوری سوئیچ توسط یک بورد اختصاصی کنترل شده و با استفاده از یک کانکتور 5 پین به بورد اصلی متصل می شود.

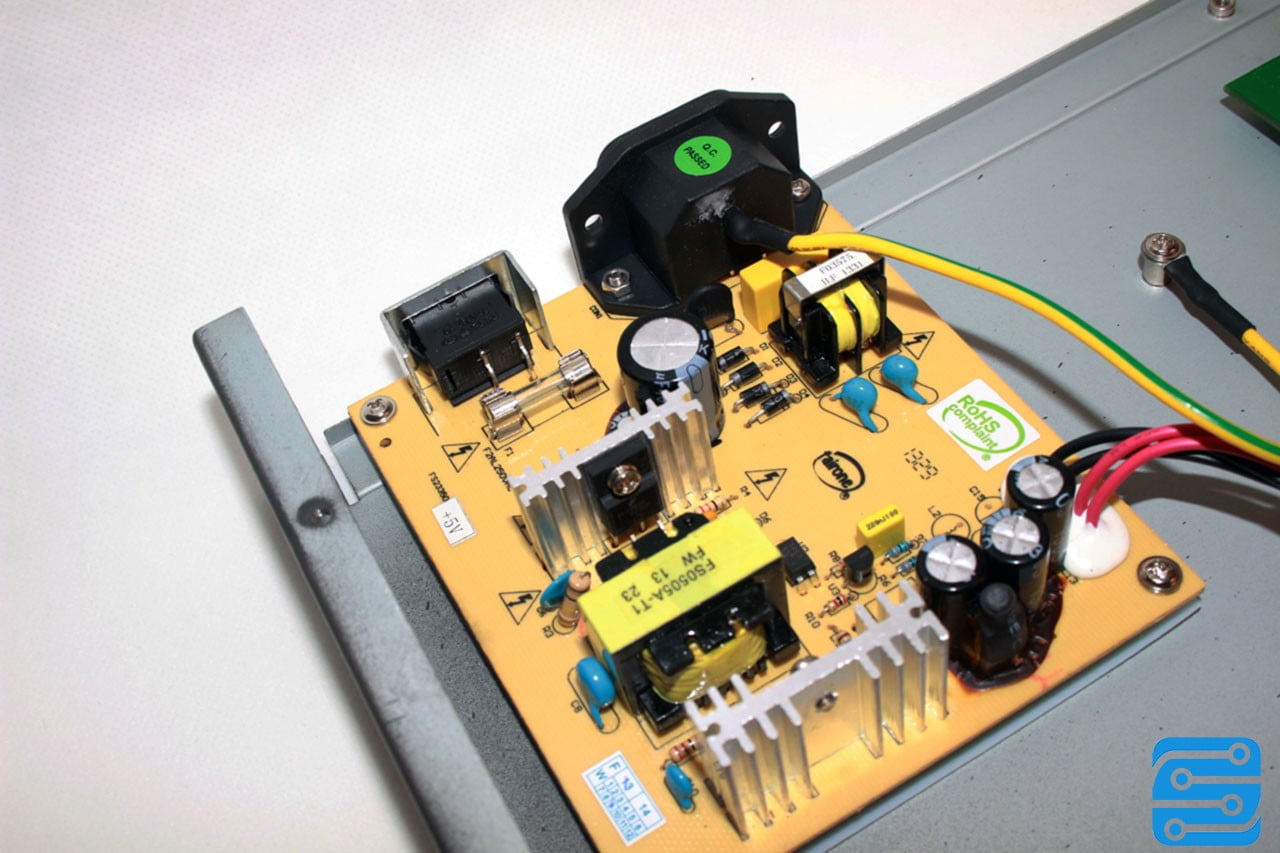

اتصال میان بورد اصلی و منبع تغذیه داخلی نیز با استفاده از یک کانکتور 4 پین صورت می گیرد که البته این چهار رشته سیم در سمت منبع تغذیه به بورد پاور لحیم شده اند.

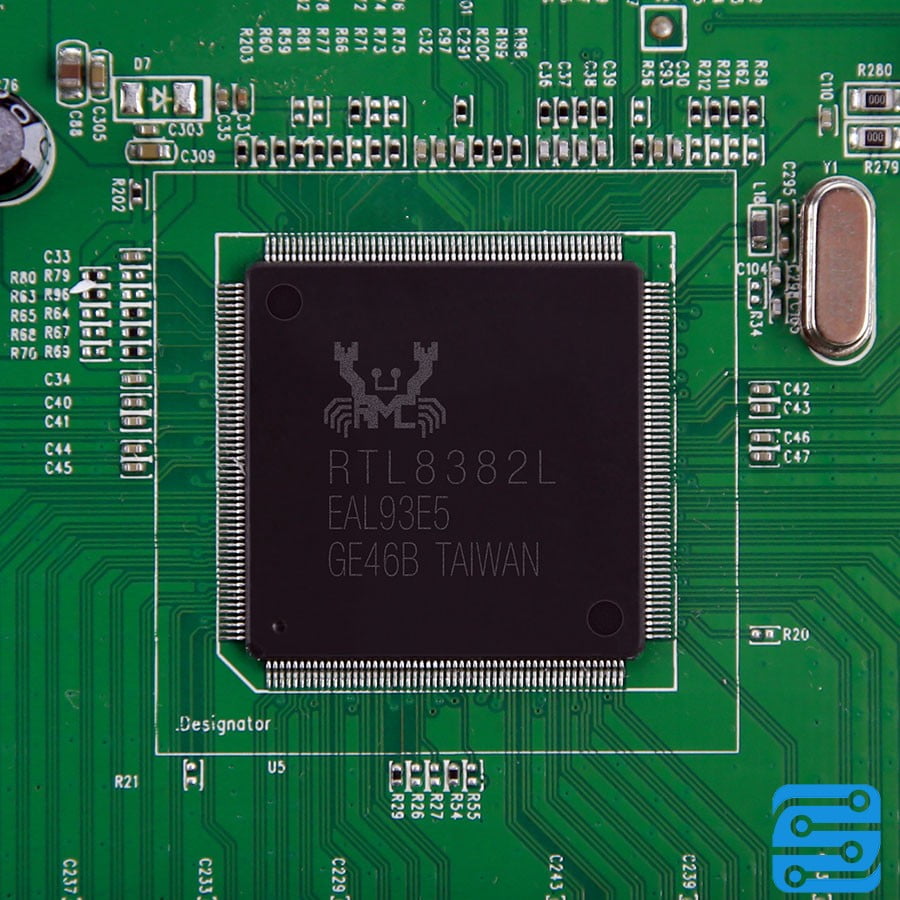

چیپ ست Realtek RTL8382L

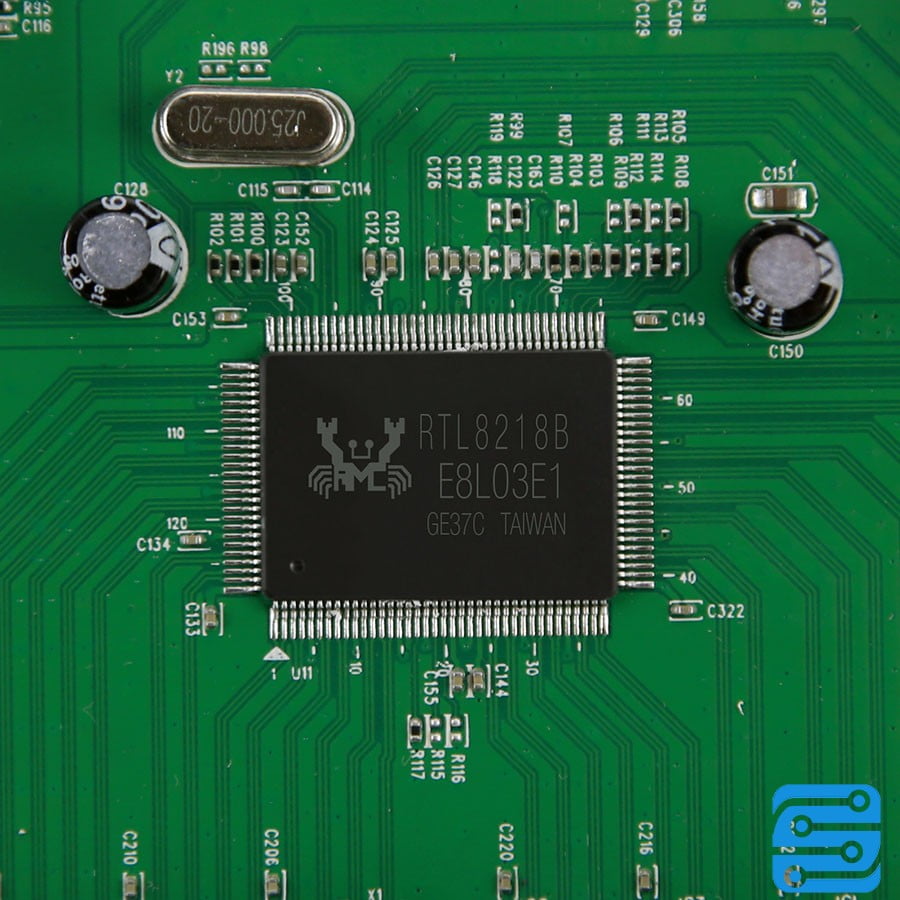

چیپ ست ساخت کمپانی Realtek که با استفاده از فناوری ساخت ۵۵ نانومتری CMOS تولید می شود و توسط آن یک پردازنده تک هسته ای با فرکانس ۵۰۰ مگاهرتز، چیپ حافظه SPI FLASH و دو عدد Ethernet PHY به مدل RTL8218B مدیریت می شود. امکان VLAN بندی بر پایه پورت های 802.1Q و قوانین ACL (لیست کنترل دسترسی) توسط RTL8382L ارائه می شود. این چیپ ست از سه نوع زمان بندی بسته پشتیبانی می کند که شامل SP (اولویت محض)، WFQ (صف بندی منصفانه بر اساس وزن) و WRR (وزن بندی راند رابین) می شود.

هر کدام از انواع زمان بندی، خصوصیت و ویژگی خاصی برای شکل دادن به ترافیک ورودی دارند تا نرخ متوسط در ترافیک حفظ شود و به این صورت شرایط منصفانه برای تمامی بسته های داده رخ دهد. سیستم پیشرفته تشخیص کاربر بر اساس پورت و بر اساس مک آدرس بر پایه استاندارد 802.1X قادر به تصمیم گیری در خصوص هویت کاربران است و در صورتی که موارد مشکوکی مشاهده کنند، کاربر مورد نظر را از شبکه خارج می کنند. ایزوله سازی پورت نیز به امنیت شبکه کمک شایان توجهی می کند. با وجود اینکه سوئیچ SG24 توتولینک غیر مدیریتی به شمار می آید، اما شمارنده MIB امکان نمایش وضعیت سوئیچ به صورت بی درنگ و لحظه ای را فراهم می آورد. پشتیبانی از MIB به تجمیع لینک های ارائه شده منجر شده و در نهایت سبب افزایش افزونگی لینک و همچنین افزایش پهنای باند خطی می شود.

فناوری های دیگری مانند تست کابل ریل تک (RTCT)، تشخیص خودکار حلقه و جلوگیری (RLPP/RLDP)، جلوگیری از حمله و محدودیت یادگیری مک آدرس توسط چیپ ست RTL8382L پشتیبانی می شود. پشتیبانی از حداکثر ۲۶ پورت شبکه گیگابیتی، ۸ پورت اترنت PHY با پهنای باند ۱۰/۱۰۰/۱۰۰۰ مگابیت در ثانیه، هشت صف فیزیکی به ازای هر پورت و پشتیبانی از دو نسل IPv4 و IPv6 به عنوان سایر ویژگی های RTL8382L به شمار می روند.

رقبا

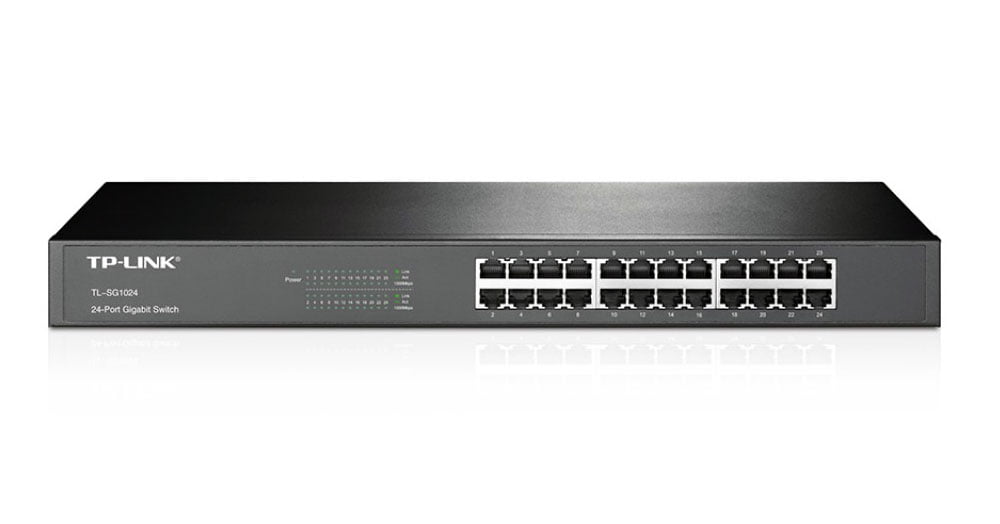

TP-Link TL-SG1024-24: سوئیچ غیر مدیریتی تی پی لینک که مشخصات به نسبت یکسانی با توتولینک دارد اما از نظر قیمت، حدود 100 هزار تومان از رقیب کره ای خود گران تر است.

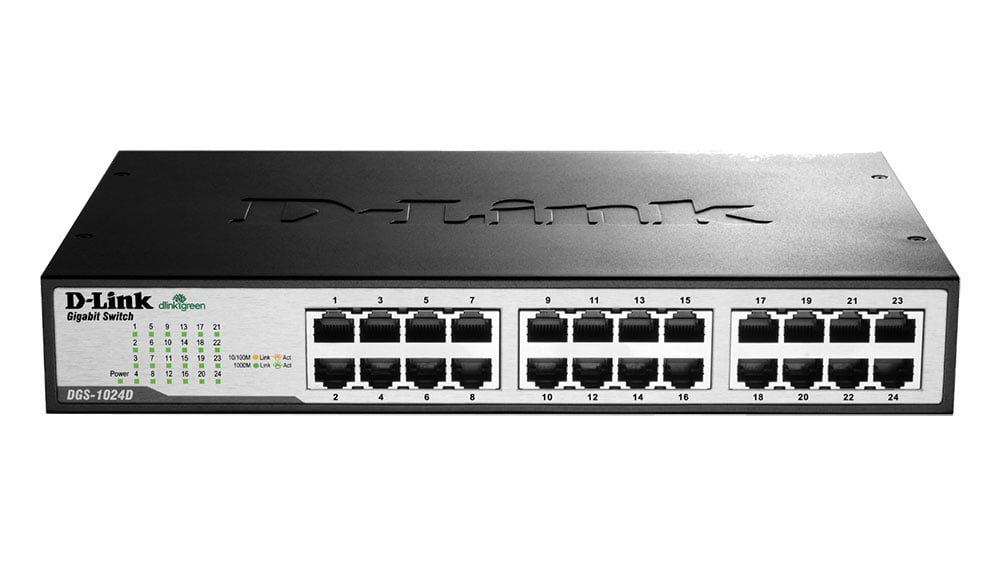

D-Link DSG-1024D24: سوئیچ 24 پورت از نوع غیر مدیریتی که توسط برند D-Link و با قیمتی در حدود 100 هزار تومان بیشتر از نماینده توتولینک در بازار موجود است. امکانات DSG-1024D24 شباهت فراوانی با توتولینک SG24 دارد و وجه تمایز قابل توجهی بین این دو محصول وجود ندارد.
