بررسی پنج مادربرد با چيپ‌ ست Z77

مشخصات و نتايج تست

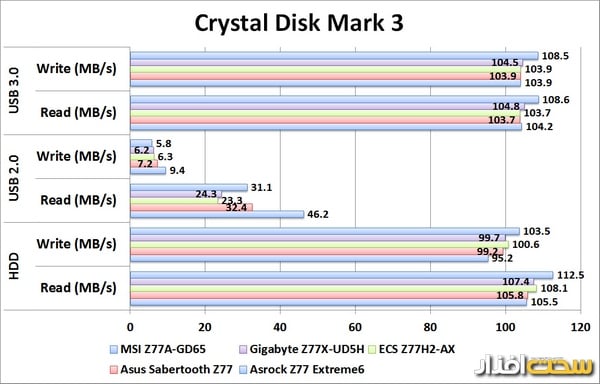

قبل از هر چیز، از شرکت آواژنگ که پردازنده Intel Core i7-3770K را در اختیار ما قرار دادند، تشکر می‌کنیم. علاوه بر پردازنده فوق، در تست این مادربوردها از هشت گیگابایت حافظه Zeppelin DDR3 1600 Extreme، درایو ADATA S592 32GB، هارددیسک Seagate 7200.11 500GB، کارت‌گرافیک Asus HD 7970 به همراه درایور Catalyst 12.3، سیستم‌عامل Windows 7 64bit SP1 استفاده کردیم. در زمان اجرای تست‌ها نیز، بایوس مادربورد را در حالت Default قرار داده و فرکانس حافظه را روی DDR3 1600 قرار دادیم. برای تست پورت USB 2.0 از حافظه فلش Patriot Xporter XT 16GB و برای تست پورت USB 3.0 از هارددیسک Buffalo MiniStation 1TB استفاده کردیم. این نکته نیز قابل ذکر است که قبل از شروع تست هر یک از مادربوردها، سیستم‌عامل از ابتدا نصب کرده و پس از نصب درایورهای هر مادربورد، تست‌ها را آغاز می‌کردیم.
در مادربورد Asus Sabertooth Z77 مشکل خاصی دیده نشد و همه چیز برپايه استانداردهای اینتل اعمال شده و نوسانی در تنظیمات ولتاژ و فرکانس پایه وجود نداشت. مادربورد ASRock Extreme6 اندکی در تنظیم دقیق ولتاژ نوسان داشت (برای مثال، انتخاب 35/1 ولت در بایوس، مقدار 32/1 ولت را در ویندوز نشان می‌دهد). مقدار نوسانات ولتاژ در مادربورد  ECS Z77H2-AX بسیار بیشتر است و مقدار فرکانس پایه زیر 100 مگاهرتز (به‌طور عموم 99 مگاهرتز) قرار دارد. با ضرب این مقدار در ضریب پردازنده، می‌توان دریافت همین یک مگاهرتز کاهش فرکانس پایه، چه مقدار در فرکانس نهایی پردازنده تأثیر خواهدداشت. اما در مادربورد Gigabyte Z77X-UD5H اوضاع برعکس بوده و فرکانس پایه آن به‌طور ثابت 101 مگاهرتز است و می‌تواند در برخی موارد روی کارایی تأثیرگذار باشد. مقادیر مربوط به ولتاژ نیز در این مادربورد کاملاً پایدار است. در نهایت همان‌طور که اشاره شد، در تنظیمات پیش‌فرض مادربورد MSI Z77A-GD65، تنظیمات مربوط به PCI-E 3.0 و Lucid Virtu غیرفعال است و مجبور شدیم این موارد را به صورت دستی فعال کنیم. بقیه موارد، شامل ثبات ولتاژ و فرکانس پایه در سطح خوبی قرار دارد.

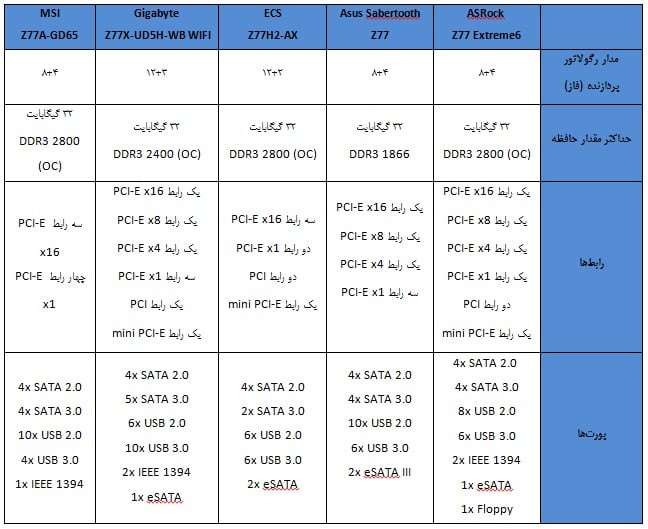

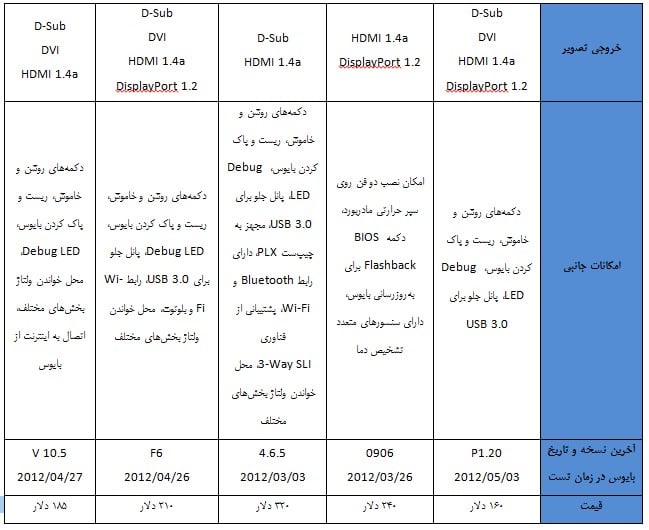

جدول مشخصات

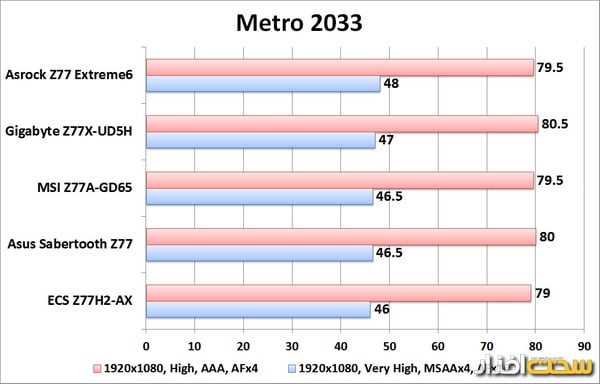

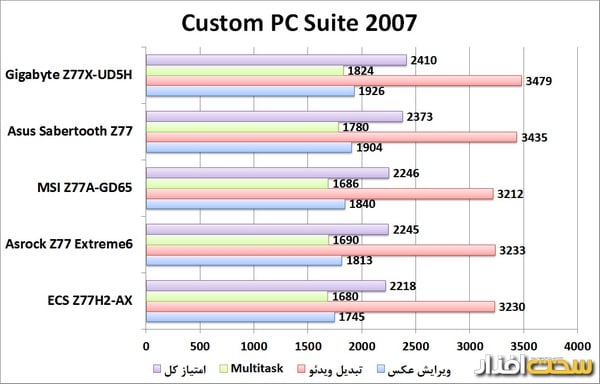

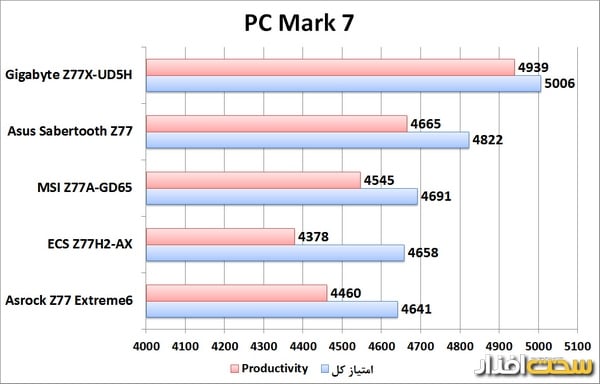

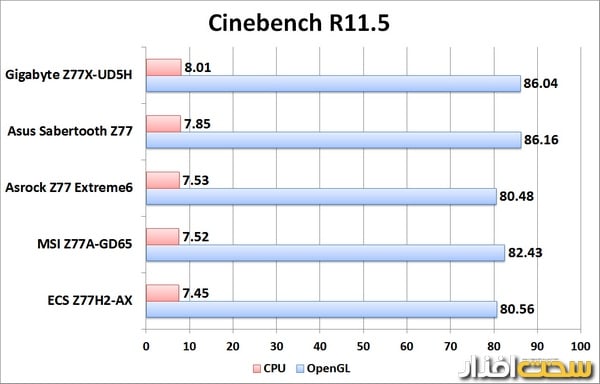

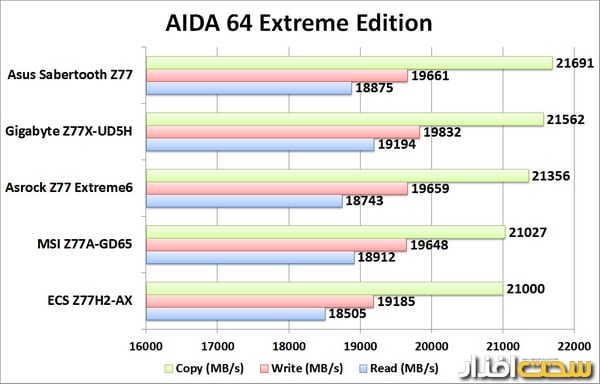

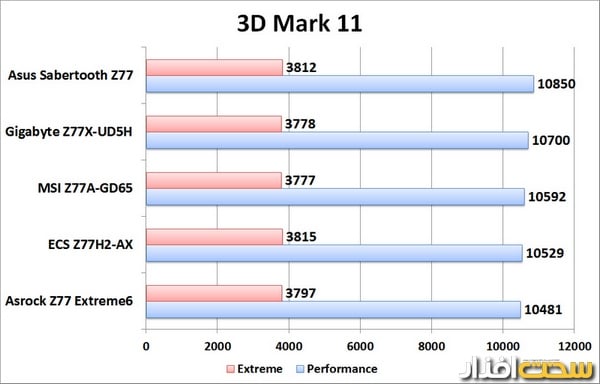

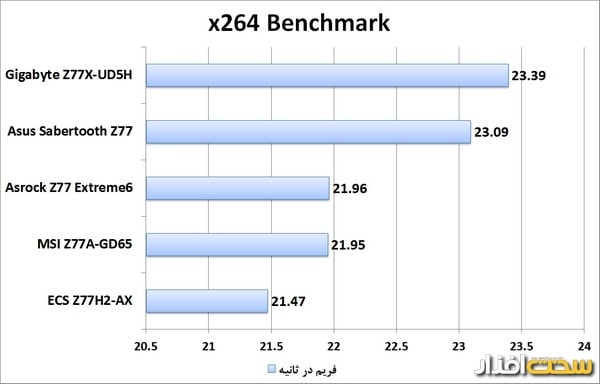

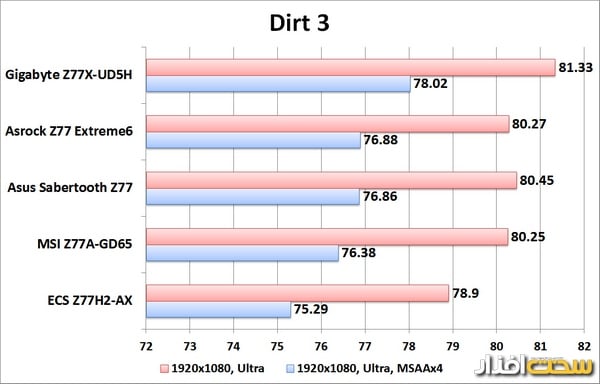

نتايج تست
