بررسی پنج مادربرد با چيپ‌ ست Z77

MSI Z77A-GD65

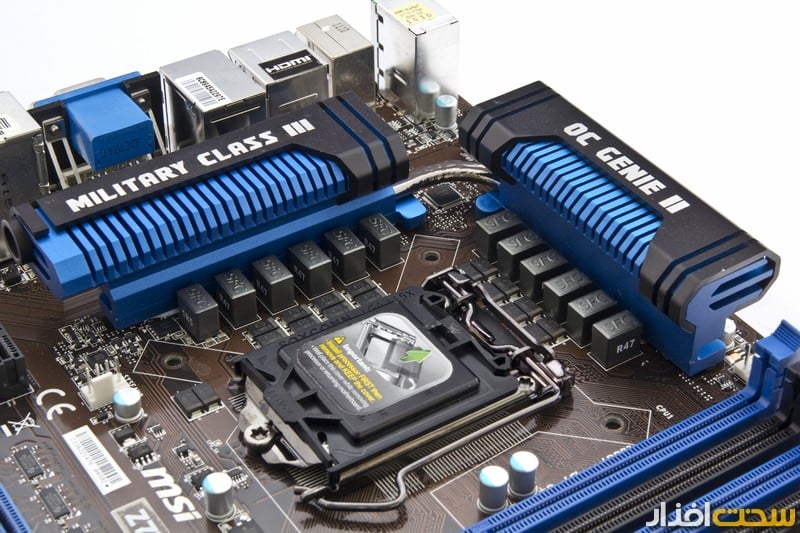

تمامی مادربوردهایی که در این تست گروهی آزمایش شدند، در رده محصولات حرفه‌ای و گران‌قیمت قرار می‌گیرند. از محصولات MSI تنها مادربوردی که به دستمان رسيد، مادربورد Z77A-GD65 است که در رده محصولات میان‌قیمت قرار می‌گیرد. به هر حال تمايل داشتيم، این بررسی گروهی از هر جهت کامل باشد و به همین دليل تصمیم گرفتیم، این مادربورد را نیز در تست قرار دهیم و ببینیم یک مادربورد میان‌قیمت Z77 تا چه حد می‌تواند نیازهای کاربران را برآورده کند. Z77A-GD65 ظاهری ساده، خلوت و مناسب دارد که برای یک محصول میان‌قیمت کافی به نظر می‌رسد. برای پردازنده، یک مدار رگولاتور دوازده فاز در نظر گرفته شده و از آنجا که این مادربورد در رده محصولات Military Class III قرار دارد، از قبل می‌دانیم کارايی این بخش مناسب بوده و گرمای چندانی تولید نخواهدشد.

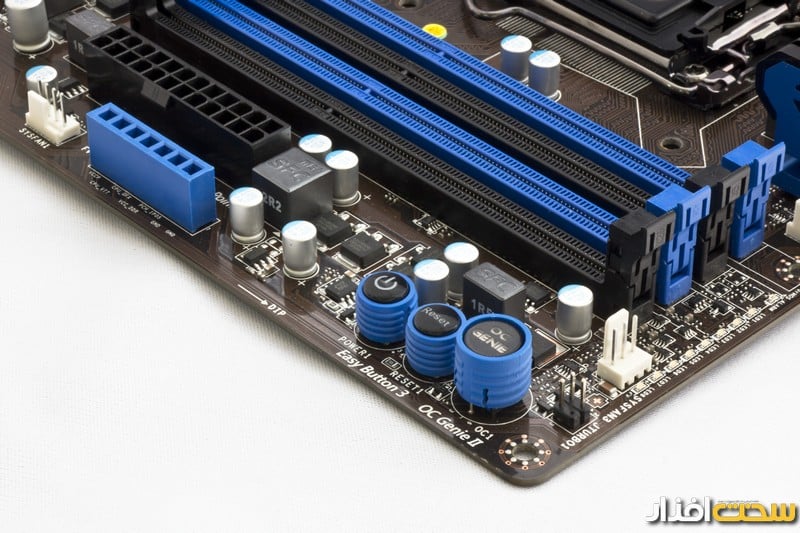

برای مدار رگولاتور پردازنده، هشت ديود‌نوري در نظر گرفته شده که با فعال شدن هر فاز، آن‌ها نیز روشن می‌شوند و می‌توان گفت، به نوعی بیان‌کننده میزان فشار وارده به پردازنده نیز هستند (در زمان بیکاری تنها دو چراغ روشن است). خوشبختانه برای این مادربورد دکمه‌های روشن و خاموش کردن سیستم، ریست، Debug LED و یک دکمه برای اورکلاک خودکار در نظر گرفته شده که می‌تواند در مواردی بسیار مفید باشد. با آن‌که Z77A-GD65 یک مادربورد حرفه‌ای مخصوص اورکلاک نیست اما برای خواندن ولتاژ، بخشی نیز در کنار اسلات‌های حافظه RAM در نظر گرفته شده که باید گفت، تعبيه آن به‌طور دقیق پشت کانکتور 24 پین مادربورد چندان مناسب و کاربردی نیست.

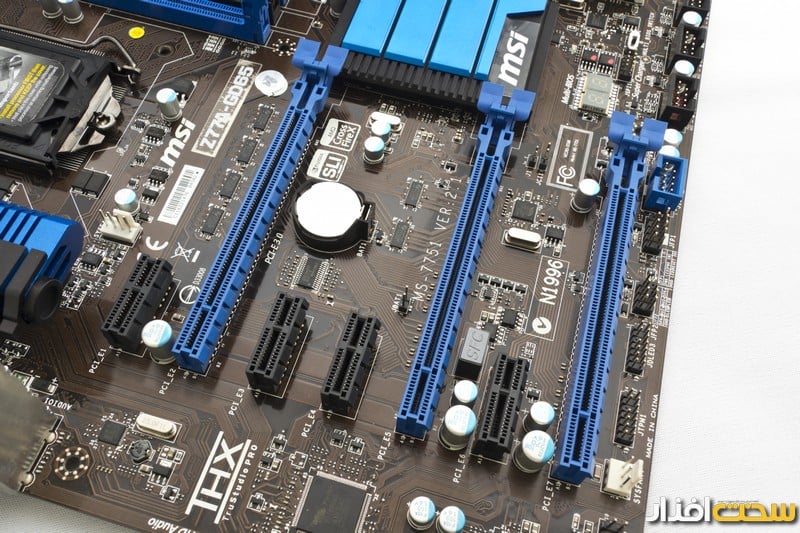

رابط‌های این مادربورد به دو نوع PCI-E x16 و PCI-E x1 خلاصه شده‌اند و رابط PCI به‌طور کامل حذف شده‌است.

هر سه رابط PCI-E x16 با اتصال‌های کامل به مادربورد متصل شده‌اند اما از آنجا که در این مادربورد چیپ‌ستی همچون PLX وجود ندارد، می‌توان نتیجه گرفت هنگام نصب دو کارت‌گرافیک به صورت SLI یا CrossfireX، سرعت رابط‌ها به x8 و سرعت رابط سوم نیز حداکثر به x4 می‌رسد (آن‌هم در صورت نصب پردازنده‌های Ivy Bridge).

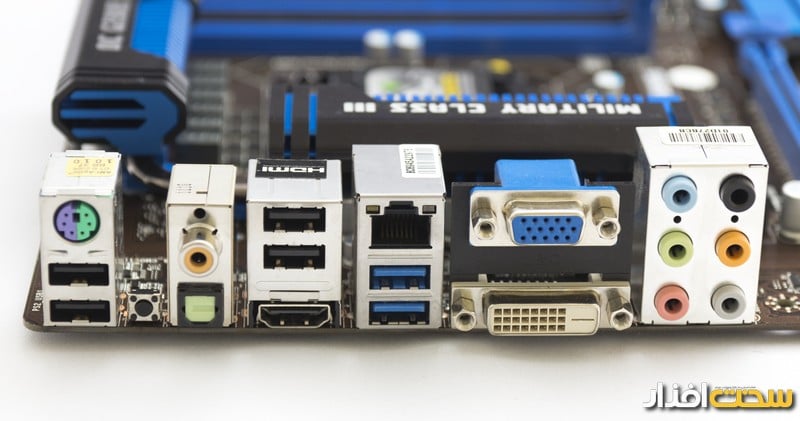

دیگر پورت‌های این مادربورد نیز در حد یک محصول میان‌قیمت هستند. تعداد پورت‌های پرسرعت USB 3.0 به حداکثر چهار پورت، تعدادی که اینتل فراهم کرده، محدود شده و پورت‌هایی همچون eSATA III حذف شده‌اند. خوشبخانه تنوع خروجی‌های تصویر مناسب بوده و از نظر تنوع خروجی‌های صدا نیز به مشکلی برنخواهید خورد. اين خلاصه بودن، در بخش لوازم جانبی مادربورد نیز مشاهده می‌شود (چهار کابل SATA و یک پل SLI).

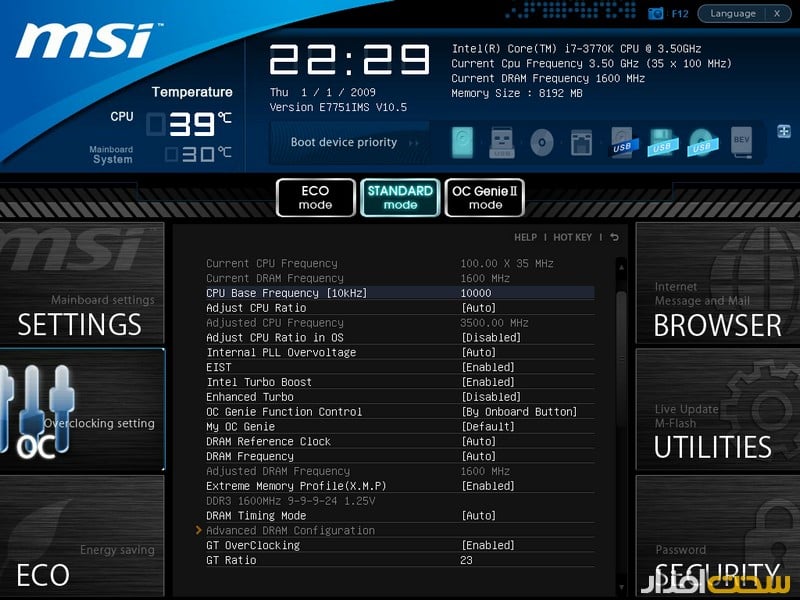

بایوس مادربورد مانند محصولات قبلی MSI است و ClickBIOS 2 نام دارد. البته کار در این بایوس UEFI تنها به ماوس و کلیک محدود نشده و صفحه‌نمایش‌های لمسی نیز در این بایوس پشتیبانی می‌شوند. از نظر فیزیکی نیز دو بایوس در Z77A-GD65 در نظر گرفته شده که به کمک یک کلید روی مادربورد می‌توان ميان آن‌ها سويیچ کرد. ظاهر بایوس با دیگر محصولات موجود در بازار تقریباً متفاوت است.

شش گروه‌بندی اصلی در دو طرف صفحه قرار داشته و بالاي بايوس نیز خلاصه‌ای از مشخصات سیستم به همراه فهرست دستگاه‌های ذخیره‌سازی متصل به آن (با قابلیت جابه‌جایی و انتخاب اولویت‌های بوت شدن) قرار گرفته‌است. یک ویژگی مناسب این بایوس، امکان اتصال به اینترنت است که گزینه‌ای کاربردی به شمار می‌آید. دسته‌بندی‌ها نیز به نسبت مناسب هستند اما احتمالاً باید یکی دو بار در این بایوس گردش کنید تا به محل قرارگیری تنظیمات مختلف پی ببرید. البته محدودیت‌هایی نیز در این بایوس وجود دارد. برای مثال، هنگام انتخاب گزینه‌های مختلف هیچ‌گونه توضیحی درباره آن‌ها نمایش داده نمی‌شود. همچنین فعال‌سازی گزینه Restore BIOS Defaults برخی موارد ضروری را غیرفعال می‌کند. این موارد شامل غیرفعال بودن PCI-E 3.0 و Lucid Virtu است که غیرفعال شدن آن‌ها به‌طور پیش‌فرض منطقی به نظر نمی‌رسد (در زمان انجام تست‌ها این موارد را به‌طور دستی فعال کردیم).
نرم‌افزارهایی که به همراه این مادربورد ارائه می‌شوند، شامل مواردی برای بهبود صدا و تصویر (با قابلیت پشتیبانی از فناوری THX TruStudio PRO) و ابزاری به نام Control Center برای بررسی وضعیت سیستم و اورکلاک بخش‌های مختلف در نظر گرفته شده‌است و امکانات مناسبی را در این رابطه در اختیار کاربر قرار می‌دهد.

مزایا:

ظاهر ساده و خلوت، در نظر گرفتن دکمه‌های روشن و خاموش، وجود دکمه ریست و Debug LED، طراحی بایوس متفاوت، فاصله مناسب بین دو رابط PCI-E x16 اصلی

معایب:

برخی محدودیت‌ها در بایوس، ساخت خنک‌کننده چیپ‌ست از دو قطعه آلومینیومی مجزا، لوازم جانبی محدود

پیشنهاد سخت‌افزار:

علاقمندان به کامپیوترهای سینمای خانگی، کسانی که یک مادربورد خوش‌قیمت می‌خواهند.
